Как крепить ветровую планку на профнастил?

В этой статье:

Ветровая планка для профнастила: характеристики и правила монтажа

Правильно оформленная кровля – залог защиты верхней части фасада от ветров и дождей. Немаловажная роль в этом деле отведена ветровой планке. Именно она ограничивает интенсивность воздействия ветров, предотвращает проникновение холодного воздуха, дождя и снега под облицовку и обрешетку. Но особая роль этого доборного элемента заключается в декорировании кровли и ее идеальном сочетании с облицовкой фасада.

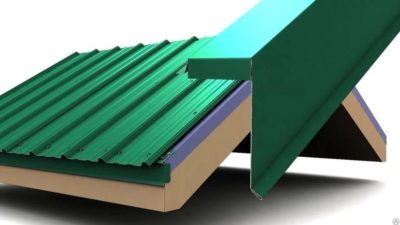

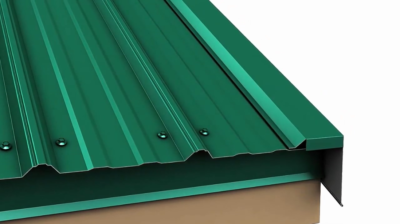

Ветровая планка для профнастила

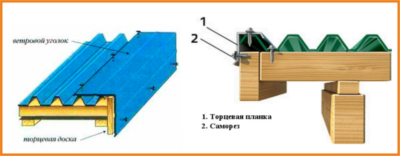

Схема кровли

Что такое ветровая планка и ее характеристики

Срок эксплуатации кровли напрямую зависит от того, насколько надежно защищены ее боковые срезы (торцы). Эту задачу выполняют длинные и достаточно узкие планки: ветровые. Сечение этих элементов может быть разным и зависит от типа профнастила, ширины и высоты его волн. Основные отличия планок разного вида заключаются в наличии изгибов различной конфигурации, предназначенных для крепления доборного элемента к кровле.

Назначение ветровой планки

Но в любом случае ветровая планка представляет собой панель, изогнутую под прямым углом. Стандартная длина изделия – 2 м. Ширина боковых панелей варьируется в пределах 40х60 мм – 90х300 мм. Узкие планки используются для обшивки кровли из относительно плоского профнастила, с минимальной глубиной волн.

Ветровая планка: параметры

Виды ветровых планок для металлочерепицы и профнастила

Ветровая планка может называться иначе: торцевая, фронтальная или фронтонная. Эти фасонные элементы также могут называть не «планками», а «рейками» или «досками». У одних производителей профнастила можно встретить одно название комплектующих, у других – другое. Но функции и типоразмеры изделий всегда одинаковые. Цветовая гамма тоже идентична. Наиболее популярны цвета: синий, вишневый, коричневый, зеленый. Ветровая планка должна быть окрашена в тон основного кровельного материала: профнастила или металлочерепицы.

Карнизная и ветровая планки

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше

Виды покрытий ветровых планок

Доборные элементы для облицовки кровли изготавливают из того же материала, что и профнастил: оцинкованного металла. Защитное покрытие комплектующих тоже идентично. Оно может быть следующих видов:

полиэстеровое (состоящее из полимеров на основе органики);
пураловое;
пластизоловое;
содержащее поливинилфториды и акриловые смолы: PVDF.

Последнее является наиболее надежным, так как обладает устойчивостью к механическому воздействию, грязеотталкивающей способностью, устойчивостью к воздействию ультрафиолета. Рекомендуется приобретать доборные элементы от того же производителя, что и основной материал. В этом случае гарантированы идеальное сочетание цветовой гаммы и точность соединений всех комплектующих.

Крыша из профнастила

Цены на профнастил

Профнастил

В связи с разнообразием наименований этого изделия и множеством компаний, занимающихся его производством, на рынке представлены торцевые рейки разных форм и размеров. Например, ветровые планки марки RAL имеют прямоугольное сечение и изгибы на торцах, а марки Aquasystem – относительно плоские.

Разные ветровые планки

Производители кровельных материалов предлагают свои системы подшивки свесов кровли, поэтому формы фасонных элементов могут быть различными. Для кровель из профнастила наиболее часто выбирают торцевые планки прямоугольного сечения. Одна из боковых панелей этих изделий изогнута с целью отвода воды от стен дома. Вторая имеет более сложный изгиб, который служит для крепления планки к кровельному материалу. Одно ребро этого изделия должно быть уложено непосредственно на профнастил, второе должно закрывать торцевой срез ската кровли и внешний срез софитов.

Есть торцевые планки, форма которых образует прямой угол, без каких-либо выступов и изгибов. Такие изделия наиболее удобны для обшивки торцов кровли из относительно плоского профнастила.

Технические характеристики ветровых планок для профнастила

Вид изделияТолщина (мм)Длина (м)Ширина (мм)ФормаНаиболее востребованные размеры

Ветровая планка

0,4-1

2 – 2,5

40-350

С прямыми или фигурными боковыми панелями; с двойным подгибом по торцам, который обеспечивает жесткость планки

40х60 мм90х150 мм

Монтаж ветровой планки

Монтаж торцевой планки

Установка ветровых планок проста. С этой задачей сможет справиться даже непрофессионал. Но несмотря на всю легкость процесса, необходимо знать правила монтажа комплектующих для профнастила.

Перед установкой планки с нее необходимо снять тонкую прозрачную пленку. Если этого не сделать, защитное покрытие начнет самостоятельно отслаиваться под воздействием солнца, ветра и влаги. Это приведет к появлению некрасивых волн и пузырей, которые испортят внешний вид фасада.

Выбор крепежных элементов и правила их применения

При обшивке свесов кровли соблюдают важное правило: верхнюю часть ветровых планок, контактирующую с полотнами профнастила, крепят коньковыми саморезами, а нижнюю – кровельными. В чем различие этих крепежных элементов (метизов)?

Для монтажа профнастила используют саморезы с ЭПДМ прокладкой. Это самонарезающие винты, оснащенные шестигранной головкой, окрашенной в цвет основного кровельного материала.

Саморезы для профнастила

Различают три основных вида таких саморезов.

Для крепления к деревянному основанию.
Для монтажа профнастила, эксплуатация которого будет осуществляться в условиях, отличающихся интенсивными ветровыми нагрузками (кровельные).
Для монтажа коньковых доборных элементов (коньковые).

Саморез коньковый

Последние более длинные и тонкие, что позволяет надежно закрепить ветровую планку, несмотря на высоту волны профнастила и толщину досок обрешетки. Поэтому верхнюю панель торцевых реек крепят коньковыми саморезами. Шляпка любого из перечисленных крепежных метизов должна быть окрашена в тот же цвет, что и профлист. В этом случае точки крепления будут незаметны.

Саморезы кровельные, цвета

Длину кровельных и коньковых саморезов выбирают в зависимости от особенностей основного кровельного материала и толщины реек обрешетки. Оптимальный выбор: саморезы кровельные длиной 28 мм (для боковых креплений) и карнизные длиной 80 мм.

Саморезы для профлиста различных размеров и назначения

Кровли могут иметь простые и сложные торцевые срезы. Они могут быть подшиты лобовыми досками или нет. Системы обшивки карнизных свесов тоже могут быть разными. Но несмотря на все разнообразие видов отделки верхней части фасада, при монтаже ветровых планок следует быть предельно аккуратным. Дело в том, что эти доборные элементы всегда находятся на виду и на них будут заметны все изъяны монтажа. Например, вмятины от неправильной установки саморезов. Все эти углубления будут хорошо видны при солнечной погоде.

Крайне важно соблюдать рекомендованные производителями профнастила правила монтажа комплектующих. К ветровым планкам относится следующее: шаг между крепежными элементами должен быть не менее 40 см, и не более 50 см. В противном случае возможно образование волн вследствие воздействия на доборный элемент сил расширения (при нагреве кровли) и сжатия (при охлаждении).

Инструменты для работы

Инструменты для монтажа кровельного материала

Для монтажа ветровой планки понадобятся те же инструменты, что и для монтажа профнастила.

Шуруповерт, оснащенный аккумулятором.
Ножницы по металлу или болгарка с диском по металлу, которые понадобятся для подрезки комплектующих.
Строительный уровень.
Молоток.
Гвозди оцинкованные.
Рулетка и маркер (или простой карандаш).

Работы по монтажу ветровой доски выполняются на высоте, поэтому необходимо соблюдать все меры предосторожности. Рекомендуется использовать специальные ремни с сумками для хранения инструментов. Это значительно облегчит выполнение монтажных работ.

Цены на популярные модели шуруповертов

Шуруповерты

Монтаж планок торцевых

Шаг 1. К вертикально расположенным ребрам обрешетки прибивают доску толщиной не менее 2,5 см. Ширина пиломатериала должна соответствовать ширине боковой полочки ветровой планки. Работу выполняют с помощью молотка и оцинкованных гвоздей, или шуруповерта и оцинкованных саморезов с плоской головкой.

https://www.youtube.com/watch?v=4lbQ5XisSAc

Обрешетка и контробрешетка

Прибитая доска

Доска должна быть расположена перпендикулярно относительно среза кровли. Древесину предварительно обрабатывают составом, защищающим ее от гниения и насекомых.

Укладка листов профнастила

Шаг 2. Работу начинают от одного из углов кровли. К прибитой доске прикладывают ветровую планку так, чтобы ее угол был совмещен с внешним верхним торцевым срезом доски.

Планка (капельник)

Крепление капельника

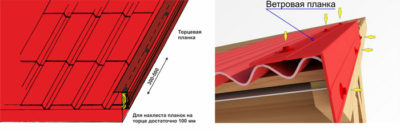

Нахлест капельников 50 мм

Установка торцевой (ветровой) планки выполняется после монтажа капельника

Шаг 3. Приступают к креплению верхней полочки ветровой планки. Отступив от края 2-3 см, вкручивают первый оцинкованный саморез. Далее устанавливают метизы с шагом 40-50 см. При монтаже торцевой планки вдоль волн профнастила, точки фиксации доборного элемента могут совпасть с волной листа. В этом случае выбирают более длинные коньковые саморезы. Если монтаж ветровой планки осуществляется поперек волн профлиста, крепления выполняют в местах соприкосновения ветровой планки и волн кровельного материала.

Шаг 4. Крепят к доске боковую полочку ветровой планки. Используют шуруповерт и более короткие кровельные саморезы.

Бита под саморез

Правильный способ закручивания саморезов

Посадка саморезов

Шаг 5. Прикладывают к доске следующую ветровую планку так, чтобы она (планка) на 4-5 см заходила на уже установленную. Крепят этот доборный элемент так же, как и предыдущий.

Правильность выполнения работ контролируют с помощью строительного уровня. Если кровля сложная, замеряют длину свеса, который нужно обшить ветровой планкой. После чего ножницами по металлу отрезают рейку нужной длины.

Резка доборного элемента

Крепят планку с помощью вышеописанной техники.

Установленные ветровые планки на крыше

Цены на готовые ветровые планки

Ветровая планка

Источник: https://fasad-exp.ru/sayding/vetrovaya-planka-dlya-profnastila.html

Как крепить ветровую планку на профнастил

November 13, 2015

Если вы решили заняться обустройством металлической крыши, выполненной из металлочерепицы или профнастила, то в работе возникнет необходимость использовать множество элементов, среди них можно выделить ветровую планку. Она потребуется для того, чтобы обеспечить защиту ската от осадков, которые могут попасть в боковые стыки. Помимо прочего, ветровая планка для профнастила используется для декорирования кровли.

Необходимость использования

Установка описываемого элемента – это заключительная процедура при проведении обустройства кровли. Подобная часть просто необходима, если мастер планирует устанавливать софиты. Достаточно сильный боковой ветер может повредить края кровельного материала, а также сорвать его с крыши. В особенности это касается регионов, которые характеризуются неблагоприятным климатом.

Ветровая планка для профнастила способна снизить воздействие воздушных масс. Помимо прочего, она призвана препятствовать воздействию ветра на систему обрешётки. Длительность жизнедеятельности кровли зависит от того, насколько защищены от воды ее элементы.

Перед совершением покупки необходимо ознакомиться с ассортиментом, представленным в магазинах, так как ветровая планка для профнастила подразделяется на несколько видов, что зависит от особенностей использования.

Основные разновидности

Описываемый элемент должен прикрывать по периметру все края кровли. Для этого следует использовать разные типы упомянутых элементов. Что касается фронтонной или торцевой планки, то она предназначается для защиты ската от попадания осадков с боковых частей. Установка производится на края ската.

Коньковый элемент используется для защиты зазора, который находится на стыке кровельных скатов. Карнизная планка устанавливается перед водостоками по краям. Помимо прочего, ветровая планка для профнастила может быть изготовлена из разных материалов. Например, для металлочерепицы или профнастила используются элементы, выполненные из металла.

Композитная черепица предполагает необходимость применения деталей, которые имеют соответствующее напыление.

Размеры планки

Ветровая планка для профнастила, фото которой представлены в статье, выполняется по типовым размерам. Они предполагают длину, равную двум метрам. Перед приобретением следует учесть полезную площадь детали. Этот параметр равен 1,9 метра. Что касается ширины, то она может быть самой разной, поэтому специалисты рекомендуют подбирать ее, учитывая имеющиеся параметры крыши. Стандартные габариты таких планок составляют 9 x 15, а также 4 x 6. Если предстоит работать с плоской кровлей, то необходимо приобрести узкие планки. Например, они превосходно подходят для гаражной крыши, у которой нет волны.

Монтаж ветровой планки для профнастила предполагает осуществление фиксации на обрешетку. Такие манипуляции необходимо осуществлять с торца. Монтажные работы следует производить с помощью специальных болтовых саморезов. Они должны удаляться друг от друга на 40 см. Начинать работу следует снизу крыши, укладывая строительный материал внахлёст, ширина которого равна 10 см. Это требуется для того, чтобы элемент смог выполнить задачу ребра жесткости.

Нюансы проведения работ

Осуществление установки планки не должно вызвать сложностей даже у того мастера, который не имеет достаточного опыта в проведении данных манипуляций. После того как вами был установлен первый элемент, можно переходить к монтажу второго, который укладывается внахлест. Перед тем как будет фиксироваться последняя деталь, ее следует отрезать по размеру. Работы, где в качестве основы выступает мягкая кровля, ничем не будут отличаться от установки с использованием в роли кровельного покрытия металлочерепицы. Однако к монтажу стоит приступать только после того, как система будет дополнена водостоком.

Что важно знать мастеру

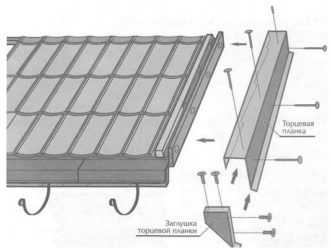

По краям плоскости планок следует установить заглушки, которые должны быть приобретены заблаговременно. Их установка производится с помощью 4 саморезов, расположенных по периметру. В заключение монтажа предстоит обработать все стыки с помощью специальных веществ. Это требуется для защиты готовой конструкции от процессов коррозии. В ходе работ невозможно будет исключить образование швов, которые специалисты рекомендуют обрабатывать герметиком. После того как крепление ветровой планки для профнастила было завершено, и вам удалось произвести обработку герметиком, можно покрыть поверхность слоем краски.

На этом можно считать, что проведение манипуляций было завершено успешно.

Стоимость ветровой планки

Цена планки для профнастила может оказаться разной, она будет зависеть от назначения элемента, а также его габаритов. Если речь идет об узкой модели, то она обойдется покупателю в 160 рублей, если есть необходимость в покупке широкой разновидности, то предстоит заплатить 300 рублей.

Если вами будет производиться установка ветровой планки для профнастила, то, возможно, вам удастся найти описываемую деталь по другой стоимости. Например, в некоторых магазинах можно встретить доборные элементы, которые были произведены в условиях финских заводов. В этом случае стоимость планки окажется больше на 30%.

Если вы хотите сэкономить, то следует выбирать детали отечественного производителя, они в редких случаях стоят дороже.

Заключение

Крепление ветровых планок может произвести любой домашний мастер, если вам удастся самостоятельно справиться с работами, то вы сможете сэкономить приличную сумму на дорогостоящих услугах профессиональной бригады мастеров.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Устройство и назначение карнизной планки для профнастила

Помимо самого кровельного покрытия при обустройстве крыши используются различные доборные элементы, с помощью которых оформляются стыки кровли с вертикальными поверхностями, грани крыши, ее изломы, ендовы, карнизные свесы, отливы и т.п. Все эти дополнительные детали позволяют повысить функциональность кровли, защитить ее от негативных воздействий внешних факторов и придать крыше завершенный привлекательный вид. Одним из таких элементов является карнизная планка для профнастила.

Назначение доборной планки

Карнизный элемент нужен для защиты кровли от осадков и насекомых. Кроме этого, эта деталь важна для эстетической привлекательности крыши и целостности образа. Планка устанавливается после выполнения обрешетки.

Основные функции этого элемента состоят в следующем:

Во время сильного ливня и таяния снегового покрова карнизная планка надежно защищает лобовую доску от намокания.
Карнизная доборная деталь нужна для защиты от влаги подкровельного пространства и стропильной системы крыши.
Без этого добора крыша смотрелась бы незавершенной, были бы видны непривлекательные элементы стропильной системы и гидроизоляции. Именно поэтому можно утверждать, что карнизная планка нужна и с эстетической точки зрения.

Устройство

Карнизные планки для профнастила позволяют сформировать прочный защищенный свес крыши с антикоррозионным покрытием. Эта деталь крепится к лобовой и карнизной доске и надежно защищает их от влаги. Только после этого можно приступать к монтажу кровельного покрытия из профнастила.

По сути, это длинные планки с продольным сгибом, которые нужны для защиты подкровельного пространства. Они крепятся к выпускам обрешетки или доске, укрепляющий край обрешетки. Эти планки прикрывают торцевой свес крыши. Длина одного элемента составляет 500-600 мм.

Важно: данные доборы изготавливаются из той же стали с оцинкованным покрытием (толщиной 0,04-0,05 см), что и сам профнастил, и имеют такой же полимерный антикоррозионный защитный слой. Цвет планки подбирается под расцветку металлопрофиля.

Форма сечения данной детали может быть двух видов:

прямые изделия – это обычные планки в виде уголка с завальцованными краями полок;
фигурные элементы могут иметь несколько дополнительных ребер жесткости (благодаря этому окантовка крыши будет усиленной, а декоративные качестве элемента повысятся).

Если проектом предусмотрена установка водосточных желобов, то доборные планки крепятся после завершения их монтажа. Перед тем как будет крепиться этот элемент, торец карнизного свеса нужно закрывать обычной москитной сеткой или специальной вентилируемой лентой. Крепятся торцевые доборы саморезами, подобранными в тон деталей и покрытия.

Необходимые инструменты и материалы

Установка карнизного добора производится с использованием следующих инструментов, а также необходимых материалов:

оцинкованные гвозди или саморезы;
молоток;
шуруповерт;
карандаш;
рулетка;
уровень строительный;
болгарка или ножницы для резки металла.

Внимание! Поскольку все работы ведутся на высоте, необходимо использовать специальное снаряжение для кровельщиков и сумки для инструментов.

Технология монтажа

Монтаж карнизной планки выполняется в такой последовательности:

Если проектом предусмотрена организация водосточной системы крыши, то эти работы проводят перед началом крепления карнизной планки. Для этого к стропильным ногам или доскам карниза крепятся крюки или кронштейны водосточной системы крыши. В эти элементы впоследствии будут укладываться желоба. Если шаг стропил одинаковый, то крюки или кронштейны можно крепить к стропильным ногам или кобылкам.
Чтобы вода с крыши стекала прямо в желоб, крюки необходимо устанавливать на пару сантиметров ниже поверхности ската. Чтобы обеспечить необходимый для стока воды уклон желобов, крюки или кронштейны монтируются с постепенным понижением в сторону водосточной трубы.
После этого можно переходить к установке выбранной планки. Ее приколачивают к лобовой доске поверх креплений водосточной системы. Саморезы вкручивают в шахматном порядке с шагом примерно 300-400 мм.
Все планки крепятся с нахлестом в пару сантиметров. Строго запрещено крепить карнизные планки встык или с расстоянием между соседними элементами. Последняя в ряду планка подгоняется по длине ската и обрезается.
После установки карнизных планок приступают к монтажу ветровой доски на фронтонный свес крыши. И только после завершения этих работ можно приступать к монтажу выбранного кровельного покрытия.

Помимо карнизной и ветровой планки есть другие важные доборные элементы крыш из металлопрофилей, установкой которых не стоит пренебрегать. Все эти детали нужны не только для красоты крыши, но и для долговечности конструкции, а также для защиты от негативного погодного воздействия.

Источник: http://stroykrishu.ru/kak-krepit-vetrovuyu-planku-na-profnastil.html

Как правильно закрепить ветровую планку на профнастил

Универсальный материал профнастил широко используется в качестве кровельного покрытия. Полимерные защитные слои значительно продлевают срок эксплуатации крыш. Ветровая планка — один из заключительных аккордов в процессе возведения.

Разновидности доборов
Способы крепления
Правила монтажа и рекомендации

Предназначение планок и виды

Кровля из профнастила популярна в силу ряда преимуществ. Среди них: доступная цена материала, скорость и удобство монтажа, долговечность (оцинкованный лист до 30 лет, с полимерными покрытиями до 40 лет).

Различают стеновой элемент, кровельный (НС — несущий стеновой), наиболее прочный — несущий (Н). Два последних вида используют для обшивки обрешетки крыш. Металлопрофиль представляет собой тонкий лист (от 0,4 до 0,8 мм) шириной от 980 до 1850 мм, длина бывает разная. Обладает высокой парусностью (способность к восприятию энергии воздушных потоков), сильная ветровая нагрузка может подорвать и деформировать его. Торцевая панель служит для того, чтобы предотвратить подобный процесс.

Дополнительно выполняет следующие функции:

Препятствует проникновению влаги от дождя, снега внутрь кровли. При намокании древесины они могут подвергнуться деформации. Внутри древесины появится плесень, грибок, даже при условии, что конструктивные изделия были пропитаны антисептиком.
Придает кровельному ансамблю эстетически законченный вид. С этой целью изготавливается из того же материала, что и лист. Доборы (ветровая планка, конек, снегоупор и другие виды примыканий) и крепление выпускают такого же цвета, как и профлист.

Торцевая панель — соединяющий элемент в виде угла из металлопрофиля. Одна сторона присоединяется к горизонтальной обрешетке, другая — к доске, которая прикреплена вертикально. Угловая форма может иметь разную конфигурацию, в зависимости от фирмы производителя, вида профнастила и предназначения.

Виды покрытий металла:

Самый недорогой вид — оцинкованные доборы со слоем цинка, который предохраняет от коррозии.
Алюмоцинковый пласт состоит из трех компонентов: цинка, алюминия, кремния. Он предохраняет не только от появления ржавчины, но и создает защиту от многих химических реагентов. Его можно использовать в приморской зоне, в качестве кровли складов для хранения топливно-смазочных материалов.
Металлический профиль с полимером, который называется пластизол. Он создает устойчивую защиту к коррозии, агрессивных сред. За счет полимера материал приобретает дополнительную эстетическую привлекательность, имеет более широкую цветовую гамму.
Известная финская компания Ruukki выпускает изделия со слоем из пурала (полиуретана). Обладают всеми вышеперечисленными преимуществами. Практически не выгорают под воздействием ультрафиолета.
Лучшим покрытием является полтидифторионадное (PVF2), это многокомпонентный полимерный состав, который продлевает срок эксплуатации до 50 лет.

Крепежный материал

Существуют два способа монтажа. Боковая поверхность, которая устанавливается внахлест на профнастил, применяя коньковые саморезы. Вторую плоскость металлического угла прикручивают к доске с торцевой стороны саморезами, они отличаются размером. Коньковый — тоньше и длиннее, что позволяет ему соединять планку с листом и обрешеткой. Кровельные саморезы короче, предназначены для прикручивания к деревянной основе.

Размеры метизов варьируются в зависимости от вида профиля, толщины обрешетки. Обычно используют коньковое крепление длинной 80, кровельное — 28 мм. Устанавливать правильно на метизы, в комплекте которых входят: ЭПДМ (эластомер) шайба и прокладка из неопрена. Они эластичные, хорошо прилегают и затягивают саморез, предотвращают проникновение влаги, их изготавливают из прочной углеродистой стали. Оцинкованное покрытие элемента защищает его от коррозии. Правильно прикрепленный саморез не должен свободно оборачиваться, в то же время его нельзя перетягивать. Фиксируются они при помощи шуруповерта.

Технология монтажа своими руками

Планку размещают по периметру кровли. В зависимости от месторасположения на кровле различают следующие виды:

Идущие по периметру скатов крыши. Основная их функция — препятствовать попаданию осадков и влаги под каркас.
Между водостоком и краями крыши идут карнизные ветровые доборы. Они должны плотно примыкать к краям водоотводов, чтобы вода не попадала под крышу.
Плоскости скатов кровли соединяют коньковой планкой.

В зависимости от предназначения каждый вид имеет свою форму, но все они представляют собой угловые изделия. Основное функциональное назначение — фиксация стыков кровли.

Понадобятся:

для крепления — шуруповерт;
кроится металл ножницами либо болгаркой;
измеряют правильность соединений, применяя уровень, нивелир;
разметку делают при помощи рулетки и маркера.

Прежде чем перейти к установке уголка, необходимо определится с видом и размером. Большая часть производителей выпускают два типа торцевых доборов с боковыми плоскостями: 40х60 и 90х150 мм. Первый размер используют для плоской кровли, второй — для крыш более сложных конфигураций, с несколькими скатами.

Все элементы покрыты защитной самоклеющейся пленкой, перед монтажом ее нужно снять.

Последовательность:

К горизонтально расположенной обрешетке прибивают перпендикулярно ей по краю доску (размер от 2,5 см) шириной не меньше полки планки. Монтируются они при помощи оцинкованных гвоздей, шурупов.
Устанавливают добор. Большая полка ложится внахлест на лист, перекрывая как минимум два ребра жесткости. Меньшая сторона накрывает торцевую доску. Углы всех элементов совмещают.
Монтаж начинают с присоединения плоскости, перекрывающей профнастил. Конфигурации листа и добора должны совпадать. Закреплять с шагом не менее 50 см (минимум — 40). Коньковый саморез должен плотно соединить все слои: планку, металлический профиль, обрешетку.
Фиксируют торцевую поверхность. Крепить необходимо кровельными саморезами с таким же шагом.

Размещать стыковые соединения планок нужно внахлест (5 см). Стандартная длина ветровой планки для профнастила — 2 метра, рабочая — 1,95 м. Края подрезают ножницами для металла (в середине под углом 45⁰) и заворачивают, устанавливают специальные заглушки. С целью усиления надежности стыков применяют строительный уплотнитель, герметик. Продают доборы поштучно за единицу, цена зависит от производителя и вида.

Источник: http://stroitel-list.ru/proflist/kak-pravilno-zakrepit-vetrovuyu-planku-na-profnastil.html

Ветровая планка для крыши из профнастила

27.02.2018

Профнастил сегодня является самым популярным кровельным материалом ввиду своих качеств и доступной стоимости. При возведении такой крыши необходимо использовать ветровые планки. Эти вспомогательные элементы выполняют очень важные функции.

Монтаж кровли из профнастила

Устройство и технические характеристики

Ветровые планки крепятся к выпускам обрешетки, либо прямо на укрепляющие доски. Они прикрывают торцевой свес кровли. По форме сечения карнизные планки разделяются на 2 типа: прямые (обычный уголок с обработанными краями) и фигурные (имеют несколько ребер жесткости, благодаря чему характеризуются повышенной прочностью). Если предполагается использование водосточных желобов, то карнизная планка устанавливается в конце монтажных работ. Крепятся данные элементы при помощи саморезов (цвет обычно подбирают под тон покрытия).

Обратите внимание: планки должны быть изготовлены из оцинкованной стали толщиной не менее 0,4-0,5 мм. Такой материал имеет антикоррозийное покрытие и способен противостоять внешним нагрузкам (перепады температур, влага, ультрафиолетовые лучи и т.д.).

Практически все производители ветровых планок придерживаются стандартных размеров, а именно:

Длина 2 метра. При расчетах необходимо учитывать, что полезная длина изделия составляет 190 см.
Ширина варьируется в диапазоне от 40 до 150 мм. Подбирается в зависимости от конкретных потребностей.
Толщина варьируется в пределах от 0,4 до 1 мм. Оптимальным считается значение в 0,5-0,6 мм, ибо при такой толщине элемент получается достаточно прочным, при этом хорошо гнется (это облегчает процесс монтажа).

При покупке ветровой планки рекомендуется сразу же приобрести доборные элементы. Это позволит подобрать подходящие по цвету и материалу модели. Обычно доборные элементы приобретаются того же цвета, что и кровельное покрытие (так места соединения не будут выделяться).

Функциональное предназначение

Функции ветровой планки для профнастила заключаются в следующем:

Защита крыши от ветра. Данный фактор особенно важен в регионах с резким климатом. Сильное воздействие ветра способно повредить края металлочерепицы. Благодаря ветровой планке все элементы кровли и обрешетка защищены от негативного влияния погоды.
Защита от влаги. Многие элементы кровли выполняются из дерева, которое плохо «переносит» прямое попадание воды. Применение карнизной планки позволяет предотвратить намокание древесины, увеличивая эксплуатационный период всей конструкции крыши.

Схема устройства ветровой планки

Совет: для повышения влагостойкости деревянных элементов покрывайте их антисептиком.

Предотвращение попадания птиц и мелких животных под кровлю. Их присутствие не только создает дискомфорт, связанный с появлением неприятного запаха, но и способствует образованию микробов и грибка. Ветровая планка для профнастила не позволит представителям фауны проникнуть внутрь кровли.
Придание конструкции завершенного вида. Планка для профнастила обеспечивает более эстетичный вид кровли, так как закрывает неровные края и позволяет аккуратно закрыть места соединения с сайдингом (или другим фасадным материалом).

Разновидности

Согласно строительным нормам, выделяют следующие разновидности ветровых планок для профнастила:

Фронтонная (или торцевая). Представляют собой уголок, состоящий из двух крепежных полок: прямой и волнистой (она повторяет рельеф листа профнастила). Устанавливаются такие планки со стороны фронтонов кровли. Их главное предназначение заключается в защите кровли от попадания влаги. В некоторых случаях фронтонные планки снабжают устройствами для отвода воды.
Карнизная планка. Данный элемент монтируется прямо на обрешетку вдоль свеса перед кровельным материалом. Представляет собой уголок с ровными крепежными полками. Изготавливается преимущественно из оцинкованной стали.
Коньковая планка. Данный элемент предназначен исключительно для создания надежной гидроизоляции стыков между профнастилом. Может иметь различный форм-фактор: прямой, овальный или круглый. Существуют модели с вентиляционным зазором. Они повышают циркуляцию воздуха в кровельном пространстве. Это снижает уровень образования конденсата и, как следствие, препятствует появлению грибка и плесени.

Конструкционные элементы кровель из профлиста

В зависимости от разновидности и производителя, цена торцевой планки варьируется от 150 до 500 рублей за погонный метр.

Инструкция по монтажу ветровой планки

Процедура монтажа ветровой планки не отличается особой сложностью. Если вы уже имели дело с кровельными работами, то проблем возникнуть не должно. Рассмотрим процесс поэтапно. Для проведения работ потребуется следующее:

Оцинкованные саморезы или гвозди.
Шуруповерт (если используются гвозди, то молоток).
Карандаш или строительный маркер для нанесения разметки.
Рулетка.
Уровень (желательно лазерный, для того чтобы добиться идеальной точности).
Болгарка (в её отсутствии можно использовать ножницы по металлу).
Снаряжение для высотных работ.

Подготовив всё необходимое, можно переходить к монтажу. Он выполняется в следующей последовательности:

На обрешетку (на которую будет установлен профнастил) монтируется торцевая доска. Оптимальная ширина – 80 мм, толщина – 25 мм. Если при монтаже используются гвозди, их длина должна быть не менее 100 мм.
Сверху установленной доски монтируются ветровые планки по всему периметру кровли. Для крепления желательно использовать специальные кровельные саморезы с диаметром шляпки 5 мм. Оптимальное расстояние между крепежными элементами – 25 см. Для монтажа удобнее всего использовать аккумуляторный шуруповерт.

Совет: кровельные саморезы отличаются от обычных наличием уплотнительной резиновой прокладки.

Установка планок должна производиться от нижней части торца в сторону конька. Элементы монтируются «внахлест». Так предотвращается попадание влаги в кровельное пространство. Оптимальная глубина нахлеста (расстояние, на которое один элемент заходит на другой) – 5 см. Использовать для монтажа гвозди нежелательно, так как это может нарушить целостность листов профнастила (образуются щели, в которые будет проникать влага).
Когда ветровые планки установлены по всему периметру кровли, необходимо обработать все стыки и зазор между планкой и профлистом уплотнителем. Так полностью исключается вероятность проникновения влаги в кровельное пространство.

В данном видео представлена подробная инструкция по монтажу торцевой планки

Ветровая планка для крыши из профнастила Ссылка на основную публикацию

Источник: https://viascio.ru/krovlya/vetrovaya-planka-dlya-kryshi-iz-profnastila

Зачем нужна ветровая планка для профнастила и как её правильно установить

В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения. Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Источник: https://kryshadoma.com/profnastil-proflist/zachem-nuzhna-vetrovaya-planka-dlya-profnastila-i-kak-eye-pravilno-ustanovit.html
