Как крепить водостоки к крыше под профнастил?

В этой статье:

Основные ошибки монтажа водосточной системы

Правильный монтаж водосточной системы на 90% обеспечивает ее долговечность и нормальную работу. Устанавливать ее должен специалист, знающий все тонкости и правила монтажа. А при самостоятельной установке нужно придерживаться инструкций по монтажу.

Тем не менее, застройщики продолжают монтировать водостоки без соблюдения рекомендаций производителей и наживать себе проблемы на ровном месте. Из-за небрежной или неправильной установки, экономии на креплениях нарушаются функции водостока, что приводит к протечкам кровли и износу фасада.

К чему ведут ошибки монтажа.

При установке каждой системы нужно учитывать материал труб, способ сборки системы и вид креплений. И хотя современный пластиковый водосток на первый взгляд собирается как конструктор, «за кадром» остаются индивидуальные особенности системы, известные только профессионалам.

Распространенные ошибки при монтаже водосточной системы.

Неправильный подбор диаметра труб и количества воронок — причина того, что система не справляется с потоком воды. Это больше вопрос проектирования, но часто непрофессиональный расчет и установка водосточной системы идут «рука об руку».

Желоба устанавливают горизонтально, из-за чего в самом желобе и в углах системы скапливается вода. Если собирать в резервуары дождевую воду для полива — разумно, то «накопление» воды в желобах не дает водостоку выполнять его основную функцию – отводить воду.

Застоявшаяся вода превращается в лёд при похолодании и тает в оттепель, способствуя появлению ледяных пробок, которые препятствуют водоотводу. Один-два года такой эксплуатации — и вся система потребует ремонта, а пластиковый водосток может даже лопнуть. Менее подвержен опасности медный водосток, но и стоимость его выше.

Кровля слишком нависает над желобом или, наоборот, далеко от его центра. Также неправильно монтировать желоб с уклоном к стене или от стены дома, в таком случае возможен перелив через края желоба при дожде высокой интенсивности.

Труба находиться очень близко к стене дома. Непродуманное крепление водосточной системы приведет к намоканию стен во время дождя.

Основные правила монтажа водосточной системы общие для всех ее типов. Но в установке металлических и пластиковых водостоков есть некоторые различия.

Правильный монтаж водосточной системы.

Непредвиденных сложностей с установкой водостоков можно избежать, устанавливая их до укладки кровельного покрытия.

Желоба обычно закрепляют на стропилах, обрешетке или лобовой доске крыши. А вот если покрытие кровли уже уложено, стропила закрыты, а лобовая доска в конструкции отсутствует, возникает проблема с креплением водосточной системы. Да, любой водосток можно установить на готовой крыше, но тогда процесс крепления водосточного желоба усложняется.

Рассмотрим порядок и правила монтажа водосточной системы с различиями в установке водостоков из пластика и металла.

1. Соблюдение температурного режима при установке.

Пластиковый водосток монтируют при температуре выше +5°С, металлический в зависимости от материала защитного покрытия. Минимальная температура для пластизола +10°С, керамических гранул -10°С, пурала -15°С.

2. Крепление водосточного желоба к крыше с уклоном.

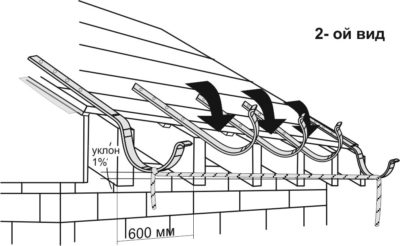

Рис. 1 Двойной уклон на линии более 24 м./ Простой уклон на линии до 24 м.

Желоба устанавливают с уклоном в сторону ливнеприемника. Величина уклона указана в инструкции по монтажу водосточной системы. Как правило, для ПВХ-водостока это 3-5 мм на 1 метр, для металлического 2-5 мм на 1 метр желоба. Расстояние между ливнеприемниками не должно превышать 24м.

3. Установка держателей желоба на одинаковом расстоянии.

Сначала закрепляют крайние держатели в наивысшей и самой низкой точках на расстоянии не более 200 мм от края, а между ними размещают остальные. В зависимости от конструкции кровли производителями предусмотрены разные типы крюков (держателей). К нижней части обрешетки прикрепляют саморезами длинные крюки, к лобовой доске — компактные держатели.

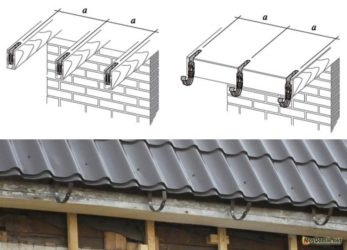

Рис. 2 Размещение кронштейнов

Расстояние между кронштейнами для пластикового водостока максимум 50 см, для металлического — не более 60 см. Держатели желоба по бокам от ливнеприемника располагают на расстоянии друг от друга не более 50см для пластикового водостока и 60 см для металлического. Торцевая заглушка желоба и угол поворота должны находиться от кронштейна на расстоянии не более 20 см.

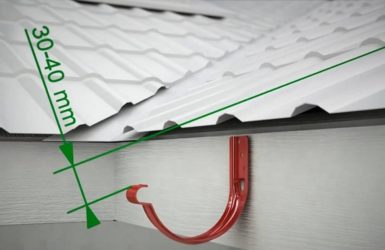

4. Край кровли должен приходиться на 1⁄3-1⁄2 желоба.

При этом желоб находится ниже условной линии, продолжающей кровлю (приложив рейку, как показано на рисунке, мы образуем эту самую условную линию), чтобы снег не сползал на него всей массой.

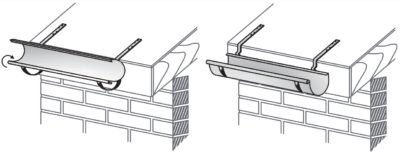

Рис. 3 Крепление желоба к лобовой доске / Крепление желоба к обрешетке

5. Использование рекомендуемого производителем способа резки изделий.

Пластиковые водостоки режут при помощи пилы с мелкими зубьями (ножовка или пила по металлу), а для отверстий используют ножницы по металлу. Кромки реза пластикового водостока зачищают напильникои или наждачной бумагой.

Рис. 4 Резка труб

Для резки металлических труб нельзя использовать угловую шлифмашину («болгарку»), потому что она нагревает сталь и разрушает покрытие.

6. Крепление водосточной системы к стене здания достаточным количеством держателей труб.

Держатели устанавливают на расстоянии 2 м друг от друга для зданий высотой до 10 м и 1,5 для зданий выше 10 м. Труба должна находиться на расстоянии 3-8 см от стены здания. Изгиб трубы формируют при помощи коленей.

Пластиковые водостоки соединяют:

на клей (холодная сварка);
на защелках и зажимах;
на резиновых уплотнителях.

Металлические:

на уплотнителях;
зажимами.

Соединять элементы пластиковой трубы нужно с учетом зазора для компенсации линейного расширения. Слив монтируют на расстоянии 25 см от земли или 15 см от отмостки.

Устанавливая водосток, обязательно соблюдайте правила монтажа водосточной системы и рекомендации производителя.

Можно ли экономить на установке?

Смонтировать водосток можно самостоятельно, строго придерживаясь инструкции по монтажу водосточной системы. Обращайте внимание на прочность и надежность креплений и комплектующих.

Последствия ошибок при монтаже водосточной системы:

если установить меньше кронштейнов, желоб может прогнуться и треснуть от нагрузки;
если вывести слив слишком высоко, вода будет попадать на стены дома, разрушая фасад;
неправильно собранные трубы могут протекать и лопаться.

При установке не пожалейте денег на рекомендуемое производителем количество крепежей. Так вы избежите затрат на ремонт водостока и фасадов здания.

Стандартный держатель желоба выдерживает около 75 кг, но важен не вес, а площадь опирания. Если устанавливать меньшее количество держателей, давление концентрируется в одной точке и не распределяется на метр длины. Желоб «поведет» или он сломается.

Опять же, снизит затраты грамотный расчет системы при проектировании. Тогда вы приобретете оптимальное количество элементов без ущерба надежности и правильной работе системы.

Проверить, правильно ли установлен водосток довольно просто. Уклон желоба можно измерить обычным строительным уровнем или гидроуровнем, если есть возможность — нивелиром и теодолитом. Герметичность соединений проверяют так: затыкают сливные отверстия, наливают воду в желоб и смотрят, появится ли протечка в местах соединений.

Также можно потом открыть сток и посмотреть, насколько быстро и полностью ли стечет вода. Пропускную способность и отсутствие переливов проверяют, направив на скат поливочный шланг со средним напором воды. Правильность расположения желоба у края кровли контролируют, прикладывая к скату рейку.

Она не должна упереться в желоб, а проходить над ним.

Монтаж водостока лучше поручить специалисту. Но если все же принято решение установить его самостоятельно, обязательно нужно следовать инструкции по монтажу выбранной восточной системы. Так можно избежать грубейших ошибок и обеспечить правильную работу водостока в течение всего срока эксплуатации.

Если Вы хотите использовать этот материал на своем web-ресурсе, Вы можете скопировать Заголовок и Аннотацию статьи с последующим указанием ссылки на оригинал. Ссылка на источник обязательна. Полное копирование статьи, а также ее рерайт и частичное копирование запрещено. info.tp@mizol.ua

Источник: https://mizol.ua/osnovnie-oshibki-montazha-vodostochnoy-sistemi/

Технология крепление водостока к крыше

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя.

Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги.

Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения

Обратите внимание! Профессиональные кровельщики утверждают, что все скатные крыши нужно обязательно оборудовать системой водоотведения. Исключение можно сделать, если кровельные свесы дома превышают 80-90 см и выходят за пределы бетонной отмостки фундамента. Водосток должен быть установлен при любой площади и уклоне скатов.

Выбор и расчет

Перед тем, как осуществить крепление водостока к кровельному свесу, нужно выбрать модель, которая лучше всего подойдет для конкретных условий. Производители предлагают обширный ассортимент комплектующих для сборки систем водоотведения из пластика, меди, оцинкованной стали, они выпускают модели с круглым и прямоугольным сечением. Чтобы водосток работал максимально эффективно, при выборе нужно обращать внимание на следующие аспекты:

Диаметр. Чтобы определить диаметр желоба и трубы, которые подойдут для конкретной крыши, нужно выполнить расчет площади скатов. Чем больше кровля, тем больше должен быть, в разумных пределах, размер элементов водоотведения. Выполняя расчет, необходимо учитывать количество осадков, выпадающих в регионе.Площадь водосбора труб и желобов разных диаметров
Материал. Оцинкованные модели монтируют на кровли из металлочерепицы и профнастила, водосточные желоба и трубы из пластика лучше «работают» с рулонными материалами, а медные устанавливают, если покрытие крыши выполняется из этого же металла.
Рабочая температура. Пластиковые модели эксплуатируют при температуре от -40 до +50 градусов, а металлические от -50 до +150. Поэтому водостоки из металла считаются универсальными: они выдерживают суровый климат крайнего севера и жару экваториальных стран.
Срок эксплуатации. Срок службы элементов водоотведения из пластика составляет 25-30 лет, оцинкованные водостоки служат всего 10-15 лет, а медные сохраняют эксплуатационные качества более 100-150 лет.

Сравнение разных систем водоотведения

Важно! Материал и размер элементов водостока влияют на цену изделий. Самыми дешевыми считаются пластиковые модели, следующее место по стоимости занимают оцинкованные желоба. Стоимость увеличивается также за счет дополнительных функций: окрашивания, покрытия полимерными пленками, обогрев, установки фильтров. Диаметр или количество элементов, которые понадобятся для монтажа, определяет расчет.

Монтаж

После покупки водостоков, необходимо выполнить крепление элементов к крыше дома. Оно производится во время кровельных работ. Порядок монтажа зависит от конструкции водостока, он подробно описывается в инструкции, предоставляемой производителем. Чтобы водосточная система прослужила долго, не сломалась в самый неподходящий момент, крепление осуществляют следующим образом:

Сначала выполняют проектные работы. Обмеряют длину свесов крыши, выполняют расчет необходимого количества желобов, сливов, воронок, заглушек, а также кронштейнов.
Осуществляют разметку. Сначала определяют места установки водоприемных воронок, они располагаются посредине или по краям свеса кровли. От этих точек к противоположному углу дома протягивают трассировочный шнур, учитывая, что уклон водостока должен составлять 3-5 градусов. Расчет необходимого количества сливов определяют по числу внешних углов дома.
Правила разметки водостока
На расстоянии 15 см от места крепления воронок на концы стропильных с помощью саморезов фиксируют кронштейны. После монтажа первого держателя их закрепляют каждые 50-60 см. Чем тяжелее водосток, тем меньше шаг между кронштейнами. Если элементы водостока металлические, то между ними и стропилами прокладывают гидроизоляционный слой.
Способы крепления кронштейнов
После установки на кровлю кронштейнов устанавливают водоприемные воронки и начинают сборку водосточного желоба. Крепление между элементами из пластика делают с помощью компенсаторов, которые нивелируют линейные изменения размеров желоба при температурных колебаниях. Конец водосточного желоба, который находится напротив воронки, закрывают заглушкой.Схема установки водосточного желоба
Схема сборки водосточных труб
К водосточным воронкам присоединяют сливы такой длины, чтобы расстояние от оголовка трубы до грунта не превышало 40-50 см. Трубы вставляют в кронштейны, а затем прикрепляют к стене дома. На конец слива надевают закругленный наконечник, который называют капельник.

Обратите внимание! После завершения монтажа водосток проверяют на герметичность соединений, соблюдение уклона. Для этого на скат крыши выливают бутылку воды, а затем наблюдают, как она передвигается. Если вся вода достигла ливневой канализации, водосточная система кровли работает правильно. Если часть воды осталась в желобе или протекла через соединительные швы, нужно поработать над устранением дефектов.

-инструкция

Источник: http://KrovlyaKrishi.ru/kommunikacii/vodostok/texnologiya-kreplenie-vodostoka-k-kryshe.html

Как крепить водостоки к крыше под профнастил !

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Когда установка водостока нужна только на финишных работах?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Это самый простой и дешевый способ вентиляции, хотя и не самый профессиональный, ведь для хорошего притока воздуха этого недостаточно. Поэтому опытные кровельщики считают, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается намного позже после возведения дома. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и не понятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Кроме того, также при замене водосточной системы тоже не получится сделать как-то по-другому.

И третий момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

7 популярных монтажных методов

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

Технические тонкости монтажной технологии

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой крыше.

Как рассчитать необходимое количество водосточных элементов?

Рассчитать количество необходимых элементов водосточной системы вы можете исходя из таких данных: (В + Н/2)хС, где:

В – расстояние по горизонтали от свеса до конька;
Н – высота , а С – длина крыши (все размеры в метрах).

Источник: http://kak-peresadit.ru/ogorod/kak-krepit-vodostoki-k-kryshe-pod-profnastil.html

Устанавливаем водосток на кровлю из профнастила

Устройство кровли из профнастила – сложный, многостадийный процесс, который требует соблюдения множества нюансов. Крыша любого здания – будь то скромный загородный домик или капитальное городское строение – состоит из большого количества конструктивных элементов, каждый из которых нуждается в правильной и внимательной установке.

Если проявить халатность и недобросовестность хотя бы на одном этапе строительства крыши из профнастила, её эксплуатация может стать мучением на долгие годы. Одним из важных элементов конструкции крыши является водосток, об устройстве которого мы и расскажем в этой статье.

Для чего нужен водосток и как он выглядит?

Водосток необходим для защиты фасада дома от попадания дождевой влаги, а также отвода воды с придомовой территории, что особенно ценно, если по периметру дома уложена бетонная отмостка или тротуарная плитка, которые с течением времени могут пострадать от пролитых с высоты 6-8 метров потоков воды. Установка водосточной системы позволит подчинить дождевую воду инженерной мысли, благодаря чему она будет течь не куда придётся, а, например, на цветочные грядки либо в любом другом направлении – всё по желанию домовладельца.

Из чего состоит водосток для кровли из профнастила?

Основные компоненты водосточной системы – это подкарнизный желоб, воронки и трубы для отвода воды по назначению. Водосточные желоба бывают разной формы поперечного сечения: в основном это прямоугольные, полукруглые и фигурные желоба, цветовую гамму которых вполне можно подобрать под кровельный материал. Кроме того, подкарнизные желоба делятся на закрытые и открытые: если в желобах первого типа воронки расположены непосредственно в желобе, то в открытых желобах воронка представлена независимо, в качестве отдельного элемента. Свои достоинства и недостатки есть как у закрытых, так и у открытых желобов.

Закрытые подкарнизные желоба элегантно смотрятся на здании и представляют собой единую, прочную конструкцию, хотя их узкие отверстия для воронок и приходится иногда очищать от скопившейся грязи и листьев. Кроме того, в редких случаях зимой канал водостока суживается из-за льда.

Открытые желоба, имеющие отдельные водостоки, отличаются повышенной проходимостью, однако в этом случае необходимо обеспечить качественный крепёж воронки к желобу, иначе при сильных порывах ветра конструкция будет издавать весьма неприятный грохот. В индивидуальном строительстве всё чаще предпочтение отдаётся желобам закрытого типа, в то время как более дешёвые открытые подкарнизные желоба скорее типичны для городских многоэтажек.

Инструкция по монтажу водостока на кровлю

Первый шаг по устройству системы водоотведения с кровли – это измерение её длины, что необходимо для определения числа воронок и, соответственно, водосливных труб. Если длина кровли не превышает 8 метров, можно ограничиться одной воронкой, в противном случае количество воронок необходимо увеличить до двух. Пусть, для простоты, длина кровли составляет 10 метров, и устанавливаемый подкарнизный желоб будет иметь два уклона, начиная от центра.

Следующий шаг – измерение высоты дома, исходя из чего будет определяться длина труб для отвода воды. Покупая трубы, важно не забыть о коленах и крепёжных элементах – фигурных скобах, предназначенных для удержания желоба, и обхватов труб с замками на болтах. Кроме того, для устройства водоотвода потребуются две заглушки для желоба (левая и правая) и оставшиеся от монтажа кровли саморезы. Цвет водостоков обычно подбирают под цвет основной конструкции кровли, хотя возможны и исключения.

В отношении того, до или после установки кровельного покрытия следует ставить держатели для желобов, ясности нет: согласно инструкции, сначала устанавливаются желоба, а уже потом кроется крыша, а края профнастила подгоняются к сливному каналу. Однако данный подход имеет и свой недостаток, связанный с неудобством покрытия крыши в отсутствие автокранов, автовышки и прочей дорогостоящей техники.

Другой альтернативный подход – это установка водостока для уже имеющейся крыши с помощью строительных лесов, и начинается она с разметки мест будущих держателей желоба (обычно они располагаются через каждый 0.8-1 м). После этого нужно согнуть центральный держатель (например, с помощью тисков) таким образом, чтобы он фиксировал подкарнизный желоб почти посередине относительно края крыши, немного смещаясь при этом наружу. Такое расположение желоба позволяет гасить поток воды о его внешний борт, ведь в противном случае вода будет выплёскиваться.

Определив опытным путём угол изгиба центрального держателя, приступают к подготовке остальных держателей, в зависимости от длины крыши каждый раз увеличивая сгиб на 0.5-1 см (таки образом, самым длинным будет крайний держатель, опущенный относительно центра на 3-5 градусов). То же самое симметрично нужно проделать с другой стороной крыши, и в результате мы получим два уклона в противоположные стороны.

В этом видео представлен простой и быстрый способ обрезки и просверливания сразу нескольких держателей для водостока:

Следующий шаг – монтаж держателей и самого желоба. Он производится так:

Прямой конец держателя вставляется под кровлю в нижнюю волну, примыкающую к обрешётке
С помощью шуруповёрта со сверлом диаметром 6 мм сверлится отверстие в кровле и держателе, держатель соединяется с кровлей саморезом, и эта операция повторяется для всех держателей
Чуть сжав желоб, его вставляют нижним краем в держатель, и после лёгкого надавливания с характерным щелчком желоб встаёт на место. При работе в паре желоб удобно вставлять сразу в несколько держателей
При стыковке желобов нужно следить за тем, чтобы край, который идёт на понижение, был вставлен в последующий отрезок желоба (это делается для того, чтобы вода при течении по каналу, сливалась со стыковочного края, а не затекала под него)
После установки подкарнизных желобов устанавливаются крайние заглушки, фиксируемые для прочности кровельными саморезами

Больше об установке крюков водостока (держателей желоба) смотрите в этом видео-уроке:

Следующий этап монтажа водостока – разметка места под воронку, вырезание отверстия и крепёж воронки к желобу. Для этого рекомендуется использовать клёпки или укороченные с помощью болгарки кровельные саморезы. В отличие от клёпок, во втором случае за счёт резиновых прокладок получается абсолютно герметичное соединение, в то время как алюминиевые клёпки со временем разбалтываются в крепёжных отверстиях, и появляются течи. Все необходимые стыки, заглушки и воронки необходимо обработать силиконом, и на этом работу с желобами можно считать законченной.

Осталось установить водосливные трубы и проверить работу всей системы водоотведения. Основные этапы установки водосливных труб следующие:

Разметка мест для установки держателей труб при помощи отвеса
Бурение отверстий и установка держателей для труб
Поочерёдная установка колен: верхнего – в воронку, нижнего – в верхнее и затем в трубу. С целью обеспечения большей жёсткости допускается фиксация верхних граней колен при помощи саморезов
Крепёж водосливной трубы при помощи замков (чтобы избежать попадания брызг на стену, важно, чтобы нижний конец трубы находился на расстоянии не более 10-12 см от отмостки)

Последний этап работ по монтажу водосточной системы на кровлю – тестирование работы водостока с помощью баклажки с водой. Если от центра кровли вода бежит к краям, а далее в трубу через воронку, то установку водоотвода можно считать успешной.

Источник: https://astprof.ru/advice/ustanavlivaem-vodostok-na-krovliu-iz-profnastila/

Крыша уже покрыта, а как же установить водостоки?

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

-Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

Важно Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

-Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Совет Опытные кровельщики часто прибегают к хитрому приему. Чтобы не помять покрытие кровли, под него кладут специальные доски. Затем начинают выкручивать крепежи пассатижами.Проще всего работать с мягкой кровлей, которая настелена на сплошную обрешетку из фанеры.

-Нижнюю кромку кровельного покрытия, проходящую вдоль карниза, аккуратно приподнимают и начинают выставлять кронштейны на основу.

-Их закрепляют на саморезы, ввернув крепежи через фанерную основу в стропильные ноги.

Далее гибкую черепицу либо рубероид возвращают на место и фиксируют к обрешетке, используя битумную мастику.

Вероятность возникновения проблем достаточно высока при работе с шифером. Тем не менее и в этом случае можно проделать что-то в этом роде с этим материалом. Предварительно выстругивают деревянные бруски, повторяющие профиль волны, и вставляют их непосредственно в волны шиферного листа. Крепежи для водостока проходят прямо насквозь листового материала – одновременно через брусок и держатель.

Кровельное покрытие, выполненное из жесткого материала, следует демонтировать аккуратно. Данная рекомендация особенно важна, когда работают со старым покрытием. Кровельные листы, которые эксплуатировались не один год, можно с легкостью повредить, что повлечет за собой дополнительные расходы

боковое крепление кронштейна

Можно попробовать также другой вариант фиксации крюков к стропилам. Кронштейны закрепляют на боковую грань стропильного бруса. Монтажная поверхность держателей изогнута в плоскость по горизонтали (эту операцию можно выполнить и самостоятельно). Подобный вид установки возможен только, когда сечение стропил достаточно большое, к примеру, 12 либо 15 * 5 см. При закреплении кронштейнов важно учитывать, что покрытие кровли должно перекрывать желоб на половину или треть его ширины. Тогда можно не опасаться, что в результате сильных осадков вода перельется за края желоба.

Важно Очевидно, что при монтаже кронштейнов на боковую грань стропила требуется предварительная примерка. В процессе примерки как раз и выяснится, возможен ли подобный вариант установки.

Лобовая доска – прочная основа

На заметку

Ее можно легко декорировать, и доска будет выглядеть самостоятельной деталью экстерьера крыши.

-Длинные держатели применяют, если ветровая доска отличается достаточно большой шириной. Такие кронштейны изготавливают из металла, причем ножка держателя и крюк имеют одну и ту же ширину. Фиксацию к доске осуществляют через отверстия, предусмотренные на монтажной площадке, которая расположена на ножке.

-Короткие кронштейны можно использовать не только при монтаже на ветровую доску, как длинные, но также стены и торцы стропил. Правда, при этом надежность крепления вызывает сомнения, так как крепеж располагается вдоль волокон древесины.

Для металлических кровель подбирают короткие крюки, изготовленные из того же материала. Фиксировать их желательно также на металл. Небольшой вес водостоков ПВХ позволяет без каких-либо сложностей закреплять их к ветровой доске из дерева.

Отдельного упоминания стоят регулируемые варианты кронштейнов, снабженных специальным устройством. Оно сдвигает одну относительно другой части кронштейна, задающие уклон расположения держателя, то есть угла, который образует крюк и основание под крепления. Чтобы получить требуемый угол, достаточно всего лишь подкрутить шурупы для настройки. Такие кронштейны практически незаменимы для использования в сложных условиях, скажем, если ветровая доска расположена наклонно.

При установке отдельных держателей, для начала на ветровой доске отбивают прямую линию, соблюдая уклон в пределах трех— пяти мм/пог. м. в направлении сливной воронки. Отступив от кромки торцевой части ветровой доски (отступ примерно равен 50 – 100 мм), отмечают место фиксации первого кронштейна. После этого на всей линии размечают места установки держателей с шагом не более 0,6 м (в отдельных случаях допустим даже больший шаг, что обязательно отмечается в инструкции). Завершив разметку, приступают к монтажу кронштейнов.

-Достаточная ширина свеса кровли позволяет использовать еще один, очень удобный вариант установки водостоков. Специальные короткие держатели закрепляют на общем металлическом направляющим профиле. Последний, в свою очередь, фиксируют либо на стену дома, либо ветровую доску через предусмотренные на нем специальные отверстия. Направляющей при закреплении сразу же придают требуемый уклон. Таким образом, при установке держателей нет необходимости вымерить их место по высоте.

После чего с ее боковой стороны продевают кронштейны и продвигают вдоль направляющей, расставив их с требуемым шагом. Примечательно, что подобные держатели не нужно закреплять, поскольку они достаточно прочно «сидят» в профиле. Несомненно, это еще одно преимущество подобной крепежной системы.

«Костыли» как основа

Крепление по краю кровлиЭтот способ оправдан при фиксации системы водостока с крыш вдоль его карниза. Подобный вариант подходит практически для любого материала кровли. Крепление кронштейнов выполняют, применяя струбцины (так называют специальные зажимы).Если систему фиксируют к волновому материалу, то держатели крепят либо в нижнюю, либо верхнюю точку его волны. При этом под лапки струбцин из металла по две стороны кровельного листа желательно укладывать резиновые прокладки. Таким образом можно решить сразу две задачи: немного снизить нагрузку и смягчить сжатие на лист.

Дополнительные кронштейны

При использовании указанного выше варианта установки водостоков можно использовать также короткие крюки, но с одним условием. В дополнение к ним необходимы Г-образные металлические кронштейны. Их длинную часть закрепляют на боковой грани стропила. Что же касается изогнутой полки с монтажной площадкой на коротких частях, то на ней закрепляют короткий держатель из ПВХ. Стоит отметить, что в некоторых случаях это единственная возможность закрепить держатели на ранее уложенную кровлю, не повредив ее. К примеру, если кровля выступает за торцы стропил на карнизном свесе порядка 12–15 см.

Невидимые кронштейны

Строительный рынок предлагает также кронштейны, удерживающие желоб сверху, в отличие от традиционного варианта снизу. Они совершенно незаметны после установки. Такие держатели крепят на расстоянии в 400 – 700 мм между ними. При нарушении этого условия велика вероятность значительной деформации желоба, вызванная воздействием значительной нагрузки тяжести льда либо снега.

Кронштейны, которые используют при установке к обрешетке, либо сверху к стропилу, нужно предварительно изогнуть. Держателю таким образом придают нужную форму, которая позволяет впоследствии идеально подогнать его к уклону ската.

Подтягивающее крепление

Подвесное крепление менее популярно, чем вышеописанные варианты. Однако в ряде случаев подобная конструкция – единственно возможный способ. На данном типе кронштейна имеются специальные загибы. При монтаже один из них надевают на передний край желоба, второй же подцепляют за задний. Держатель снабжен втулкой, имеющей внутреннюю резьбу. Крепежный элемент вкручивают в стену либо ветровую доску через втулку и верхний участок стенки желоба.

Как правильно установить водостоки на крыше : другие возможные способы

Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.

-На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.

-При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

Важно Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

Источник: https://samstroy.com/%D0%BA%D1%80%D1%8B%D1%88%D0%B0-%D1%83%D0%B6%D0%B5-%D0%BF%D0%BE%D0%BA%D1%80%D1%8B%D1%82%D0%B0-%D0%B0-%D0%BA%D0%B0%D0%BA-%D0%B6%D0%B5-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D0%B2/
