Как крепится ендова на крыше?

В этой статье:

Устройство ендовы из профнастила — Кровля и крыша

На первый взгляд, устройство ендовы крыши кажется довольно сложным и проблематичным процессом. Поэтому многие потребители предпочитают заплатить строителям, чем заниматься этим делом самостоятельно. В статье далее опишем подробнее, что такое ендова, а также приведем подробную инструкцию по ее сооружению.

Назначение разжелобка

На крышах сложных конфигураций, которые включают сразу несколько скатов, неминуемо получаются внутренние стыки. В таких местах чаще всего скапливаются снежные осадки, дождевая вода, а также всевозможный мусор. Кроме того, их достаточно сложно обслуживать.

Ендова, или разжелобок – это элемент, который укладывается вдоль внутреннего угла крыши под скатами. Он предназначен для защиты конструкции от затекания воды под кровельное покрытие и обеспечивает свободную эвакуацию осадков с поверхности крыши.

Количество ендов будет зависеть от таких факторов:

Конфигурация кровли – крестообразная, в форме буквы Т или Г.
Наличие дополнительных элементов, в частности, мансардных и слуховых окошек.

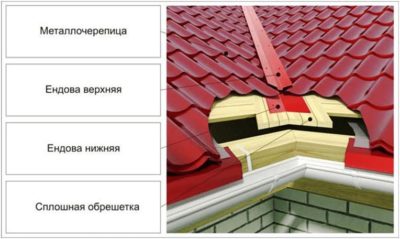

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.
Для монтажа разжелобка не применяются гвозди.
Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.
Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, которая способна выдерживать перепады температур от -60 ℃ до 120 ℃.
Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.
Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.
Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.
Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.
В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.
На крышах с плоскими скатами необходима усиленная гидроизоляция.

Разновидности разжелобков и их соединения

Различают несколько видов устройства ендовы крыши из профнастила исходя из конфигурации стыков между скатами:

Открытый разжелобок – встречается на низкоуклонных крышах. В данном случае необходима дополнительная гидроизоляция.
Закрытый тип ендовы – присущ крышам, у которых крутые скаты практически соприкасаются, наслаиваясь на желоб.
Переплетенная ендова – по форме напоминает закрытую, однако, в местах стыков фрагменты кровельного покрытия перекрещиваются, формируя единую поверхность.

Рассмотрим особенности каждого типа ендовы.

Открытый разжелобок отличается следующими преимуществами:

На нем не скапливается мусор.
Осадки быстро эвакуируются с поверхности.
Работы по установке выполняются быстро и легко.

Если говорить о недостатках, то такая ендова выглядит не слишком красиво.

Среди достоинств разжелобков закрытого или переплетенного типа можно назвать:

А вот недостатков у такой конструкции существенно больше:

Переплетенную ендову достаточно сложно укладывать.
Процесс занимает намного больше времени.
Такая крыша нуждается в регулярной очистке от мусора.
Во время оттепелей между планками разжелобка возможно появление ледяных пробок.

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные.
Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Особенности установки для профнастила и других кровельных материалов

Как уже было сказано, дом с ендовой крышей подвергается нагрузкам от дождевых и снежных осадков, которые должны вовремя удаляться с ее поверхности. В связи с этим, обустройство качественной гидроизоляции является первостепенной задачей. Следовательно, при монтаже разжелобка следует обращать внимание на такие тонкости, как: правильная обрезка кровельного материала, соблюдение шага между опорными элементами и креплениями, герметичность швов, размеры нахлестов. Несколько отличаться будет только технология монтажа ендовы из мягкого кровельного покрытия, которая размещается на сплошной основе.

Монтаж под мягкую кровлю выполняется так:

На сплошную обрешетку по всей поверхности скатов крыши размещается подкладочный ковер. На стыках отдельных листов он укладывается с нахлестом.
Вдоль внутреннего угла кровли застилают ендовый ковер. Его края фиксируются битумной мастикой, а затем прибивают гвоздями через каждые 10-20 см. Из-под кровельного материала должно выглядывать около 20 см ковра.
Если длина разжелобка превышает 10 м, его делают из нескольких частей, закрепленных в нахлест на 15 см. Края планок закрепляют мастикой.

Технология монтажа ендовы под профнастил, керамическую или металлочерепицу такова:

Поверх основы производится укладка слоя гидроизоляции, который прибивается гвоздями через каждые 20 см.
Далее выполняют укладку нижнего элемента ендовы с небольшим перекрытием карнизной доски, фиксируя его саморезами через каждые 30 см.
Вдоль краев нижние планки желоба укладывают уплотнительные ленты.
Кровельный материал подрезают вдоль разжелобка и закрепляют таким образом, чтобы он не доходил до изгиба на 10 см.
Верхний элемент ендовы монтируют с нахлестом в 10-12 см.

Источник: https://krovlyaikrysha.ru/ustroystvo-endovyi-iz-profnastila.html

Ендова кровли: устройство, этапы монтажа, фото и видео

Из статьи можно узнать, что такое ендова кровли, и зачем она нужна, какие существуют виды этого элемента. Описаны особенности монтажа ендовы для крыш из ондулина, металлочерепицы и профнастила.

Ендова кровли

Что такое ендова и для чего она используется

Ендова является внутренним углом крыши, который образуется при стыковке двух скатов. Этот элемент также называют разжелобок. Основное назначение данной конструкции заключается в защите внутренних кровельных углов от попадания воды. Ендова нужна на стыках крыш с непростым геометрическим строением, а также на линии присоединения материала кровельного покрытия к вертикальному на мансарде в слуховых окнах.

Схема ендовы крыши:

Ендова является внутренним углом крыши

Размеры ендовы будут зависеть от того, насколько большой уклон у крыши – чем он меньше, тем более длинный и широкий нужен разжелобок. Также на данный элемент конструкции кровли влияют и погодные условия в местности строительства дома. Стандартная длина ендовы крыши 2 м, возможно изготовление конструкции в 3 м. Разжелобок большого размера, например 10 м, монтируется из нескольких планок, уложенных внахлест. При этом важно сохранить герметичность всех соединений.

https://www.youtube.com/watch?v=UC58u-KCleE

Разжелобок часто путают с коньком крыши. Но это разные элементы – конек монтируется на внешний угол, а ендова на внутренний.

Конек монтируется на внешний угол, а ендова на внутренний

У использования ендовы есть ряд преимуществ, поэтому она является необходимым элементом при монтаже кровли:

организовывает стоки дождевых и талых вод на элементах крыши, что обеспечивает более длительную их сохранность;
увеличивает безопасность при сильных снегопадах – осадки не задерживаются, опадая маленькими пластами;
монтаж производится достаточно просто и быстро.

Крыша с ендовой предполагает стропильную систему, и сложности могут возникнуть с гидроизоляцией, поскольку это место в устройстве скатов кровли испытывает максимальные нагрузки. Для проведения успешного монтажа нужен точный чертеж. Особенно внимательно выполняются работы на стыке главного ската крыши и мезонина.

После того как завершено устройство стропил, производят укладку материала кровли, выводя его на внутренние углы. Используют два подкладочных слоя с нахлестом. Затем монтируется верхняя планка, придающая эстетичный вид конструкции. Стыки обрабатывают герметизирующей лентой.

Виды ендовы

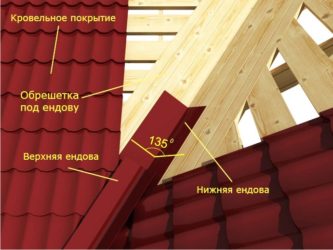

Ендова кровли состоит из планок, крепящихся снизу и сверху. Нижняя планка с загнутыми краями, что предотвращает затекание воды внутрь конструкции.

Верхняя планка представляет собой накладку

Разжелобок чаще всего бывает двух видов:

нижняя планка без верхней;
присутствуют оба составляющих элемента.

Нагрузку, главным образом, берет планка, которая снизу, поэтому она делается из крепкого металла. Верхняя часть обычно выполняется из такого же материала, как и все покрытие крыши.

Материалы, из которых производят разжелобок различны:

оцинкованная сталь;
алюминий;
сталь с полимерным покрытием;
медь;
армированный битумный материал.

Используется лист металла с рифлением. Так обеспечивается улучшенная защита от снега и уменьшается нагрузка на стоки для воды.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Монтаж ендовы для крыш из различных материалов

Поскольку ендова это конструкция на пересечении скатов крыши, она является самым слабым местом кровли. Сюда ложится наибольшая нагрузка. Монтировать ендову должны профессиональные строители или человек, знающий все тонкости работы с этим элементом и различными материалами.

Крыши из ондулина

Ендова для мягкой кровли требует выполнения дополнительной обрешетки. Для этого потребуются две обрезные доски, имеющие ширину не менее 20 см. Они крепятся с отступом в 5 см от оси разжелобка. Дерево лучше обработать антисептическим средством.

Надо следить, чтобы центр разжелобка расположился строго между досками

Установка на крыше из ондулина:

монтируется элемент обязательно снизу вверх;
нахлест между частями разжелобка делают 15 см;
после примерки листов ондулина к месту перегиба кровли, их раскраивают нужным образом;
листы нужного размера монтируются на ендову с отступом 5 см от ее оси, их прикрепляют гвоздями к каждой волне.

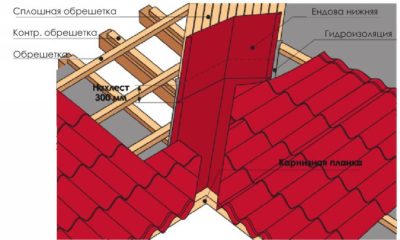

Крыши из металлочерепицы

Под ендову на кровлях с данным типом покрытия делается сплошная обрешетка, что предотвратит ее провисание. Такая конструкция является жестким основанием под разжелобок. Ендова выполняется с двумя планками – вода стекает по нижней, а верхняя несет главным образом декоративное назначение, но также предотвращает коррозию на срезах листов покрытия кровли.

Планки ендовы Это может быть интересно! В статье по следующей ссылке читайте про узел прохода вентиляции через кровлю – разновидности конструкций и особенности их монтажа.

Разжелобок для кровли из металлочерепицы монтируется следующим образом:

нижние планки располагают с нахлестом порядка 15 см и закрепляют на обрешетке саморезами;
места стыков необходимо герметизировать;
немного с нахлестом на планку разжелобка укладывают листы металлочерепицы и крепят гвоздями, предназначенными для кровли;
на листы сверху стыка накладывается верхняя планка и фиксируется метизами.

Крыши из профнастила и шифера

Под эти покрытия для кровли при монтаже ендовы укладывается несколько досок. Далее на них крепится гидроизоляция, которая подлежит соединению с гидроизоляционной мембраной, проложенной на скатах крыши.

Нахлест в этом случае делают 15 см, а стыки фиксируются двусторонним скотчем

Далее разжелобок крепится следующим образом:

монтируется нижняя планка;
затем к ней прикрепляется уплотнитель, его рекомендуется усилить герметиком по сторонам от скатов кровли;
осуществляется монтаж покрытия крыши;
образовавшийся в выступах волны зазор заполняется герметиком.

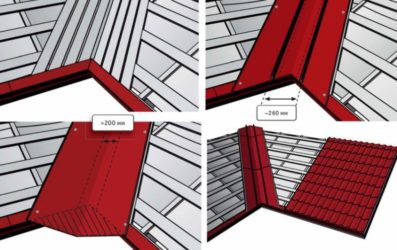

Монтаж ендовы при кровле профлистом может быть выполнен в нескольких вариантах ее оформления:

Открытая. В таком варианте листы профнастила надо отрезать на расстоянии 6-10 см от линии сгиба. Планка и срезы становятся открытыми. Чтобы предохранить их от внешнего воздействия, на материал крыши монтируются декоративный желоб. Его крепят к обрешетке при помощи гвоздей.

Закрытая. Листы профнастила обрезаются четко по линии перегиба и стыкуются между собой без зазора. Использование никаких дополнительных элементов в этом случае не требуется.

Переплетенная. Этот способ доступен в основном профессионалам, самостоятельно такой монтаж осуществить сложно. Перегиб кровли перекрывают листами покрытия, заходящими на другую сторону по очереди. Такой способ редко используют для жестких покрытий, он больше подходит для кровли с мягкими видами покрытий.

Варианты оформления ендовы Это может быть интересно! В статье по следующей ссылке читайте про правильный контроль за ходом строительства — технадзор.

По сути, открытый и закрытый типы монтажа ендовы крыши из профнастила отличаются только методом, которым подрезается материал.

Заключение

Ендова – это элемент крыш со сложной формой. У кровель шатровых, двускатных и вальмовых ее не будет. Соответственно, чем больше крыша имеет ендов, тем выше стоимость ее монтажа, и тем сложнее она будет в эксплуатации. При строительстве дома каждый решает, что для него в приоритете – невысокая цена и удобство или декоративный вид, независимо от стоимости сооружения.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/endova-krovli/

Ендова: что это такое — фото ответ

Ендова — это внутренний угол, образующийся при соединении двух скатов кровли. Эта деталь кровельного настила еще называется разжелобком и нужна она для отвода талых и дождевых вод с крыши.

Основное назначение ендовы — защита мест излома кровли от влаги и отвод осадков с крыши. Ендова препятствует задуванию снега и попаданию воды под скаты кровли. Ширина ендовы зависит от ее длины, уклона кровли и климатических условий региона. Чем меньше уклон крыши и длиннее ендова, тем разжелобок должен быть шире.

Ендова — кровельный элемент, который монтируется не только на стыке скатов крыши сложной геометрии. Ендова также устанавливается по линии примыкания кровельного настила с вертикальным покрытием слуховых окон на мансарде.

Конструктивно ендова состоит из двух деталей — нижней и верхней планок. Нижняя планка имеет загнутые края, которые предотвращают перелив воды и защищают продкровельное пространство от влаги. Верхняя планка играет роль своеобразной накладки и крепится поверх нижнего элемента.

Закрытая и открытая Ендова

Ендова, состоящая лишь из нижней планки, называется открытой, а включающая в себя и нижнюю, и верхнюю планки — закрытой. Основная нагрузка приходится на нижнюю планку ендовы, поэтому ее делают из более прочного металла, а верхняя накладка может быть изготовлена из того же материала, что и кровельное покрытие.

Из чего состоит

Для изготовления ендов применяют оцинкованную сталь или сталь с полимерным покрытием, алюминий, медь, армированный битумный материал. Как правило, для производства ендов используют рифленый металлический лист — он препятствует лавинному сходу снега и снижает нагрузку на водостоки.

Не следует путать конек и ендову: разжелобок имеет внутренний угол, а конек — внешний.

Особенности монтажа ендовы

Ендова — это внутренний угол пересечения двух скатов кровли. Она считается самым уязвимым участком крыши, так как собирает основную массу дождевой воды и принимает на себя максимальную снеговую нагрузку. Поэтому к монтажу ендов относятся с особой тщательностью. Подготовка кровельного пирога на участке установки ендов имеет ряд правил.

Ендова для крыши из Ондулина

Для монтажа ендов для крыши из Ондулина требуется обустройство дополнительной обрешетки — двух обрезных досок шириной не менее 20 см, установленных на расстоянии 5 см от оси ендовы. Древесину рекомендуется обработать антисептиком. Желобок ендовы должен четко попасть в зазор между деревянными планками.

Порядок установки ендовы для кровли из Ондулина:

Монтаж разжелобка нужно начинать снизу вверх.
Следующий элемент ендовы укладывается с нахлестом 15 см.
Примеряв листы Ондулина к стыковочной линии двух скатов, их раскраивают при помощи электролобзика, циркулярной пилы или ножовки, смоченной машинным маслом.
Подрезанные листы накладываются на ендову отступив от оси ендовы примерно 5 см и фиксируются кровельными гвоздями в каждую волну.

-инструкция для монтажа ендов для кровли из Ондулина

Кстати! Купить ендову Ондулин можно в официальном интернет магазине: shop.onduline.ru

Ендова для кровли из металлочерепицы

По линии внутреннего излома кровли из металлочерепицы устраивают ендову, под которую монтируют сплошную обрешетку, которая будет предотвращать провисание кровельного элемента. Обрешетка играет роль жесткого основания под разжелебок.

Сток воды с крыши происходит по нижней планке ендовы, а верхняя планка ендовы выполняет защитную и декоративную функции. Она прикрывает срезы листов металлочерепицы, предотвращая их коррозию, и придает стыку кровельных скатов презентабельный вид.

Порядок монтажа ендовы для металлочерепичной кровли:

Нижние планки ендовы укладываются с нахлестом 10-15 см и крепятся к обрешетке саморезами.
Стыки ендовых элементов герметизируются.
С небольшим нахлестом на нижнюю планку ендовы настилаются раскроенные листы металлочерепицы и фиксируются кровельными гвоздями.
Поверх листов металлочерепицы, на стыке скатов, укладывается с нахлестом верхняя планка ендовы и закрепляется метизами.

Несколько рекомендаций относительно монтажа ендовы:

На обрешетку под ендову желательно настелить слой гидроизоляции и с помощью клейкой ленты соединить ее с гидроизоляционным покрытием скатов.
Возможен вариант устройства основы под ендову с помощью горизонтальных планок на скатах, которые сходятся по оси разжелобка в шахматном порядке.
Некоторые производители не рекомендуют делать в нижней планке металлической ендовы сквозные отверстия при крепеже к обрешетке — они предлагают к загибам разжелобка прикрепить полоски-«ушки» и уже их фиксировать на обрешетке.
В местах стыка модулей ендовы между собой и с кровельным ковром следует применять герметизирующие и уплотнительные полосы.

монтажа ендовы для металлочерепичной крыши

Применяются ендовы в строительстве крыш сложной конфигурации, а у двускатных, шатровых и вальмовых крыш такого элемента нет. Чем больше ендов имеет кровля, тем дороже обойдется ее монтаж и тем сложнее будет ее эксплуатация.

Источник: https://www.onduline.ru/blog/endova-chto-jeto-takoe-foto-otvet

Ендова: устройство и принцип монтажа кровельной конструкции

На многощипцовой крыше обязательно есть ендовы — внутренние углы на стыке двух скатов

Как монтируется ендова крыша? Давайте выясним, насколько сложная эта процедура, и стоит ли платить за нее деньги. Накопленный опыт позволяет мне утверждать, что любой человек может справиться с данной задачей, а пошаговая инструкция наглядно подтвердит мои слова.

Зачем нужен разжелобок

Образованный скатами крыши внутренний угол — самое уязвимое место для разного рода осадков и труднодоступное для обслуживания/ремонта. В своеобразное ущелье стекает вода, образуя бурные реки, зимой залеживается снег.

Разжелобок призван облегчить скатывание воды, не допуская отсыревания конструкции кровли.

Залежи снега с крыши нужно счищать, чтобы снять нагрузку и ликвидировать потенциальный очаг сырости

Ендова — это своеобразная вогнутая подкладка по длине всего угла, проложенная под стыком скатов. Как узнать, много ли будет таких кровельных узлов на крыше вашего дома? На это повлияет:

Благодаря кровельным узлам — ендовым, фронтонным, коньковым и др., создаются удивительно причудливые формы крыш

Форма крыши – Т, Г или крестообразная.
Количество архитектурных форм, например, мансардных/слуховых окон.

Ендова мансардного окна имеет отличие — ее нижняя часть выходит прямо на кровлю

Конструктивные особенности разжелобка

В общем виде устройство ендовы представляет собой две согнутые вдоль пополам планки под углом, аналогичным углу соединения скатов кровли. Нижняя планка выполняет роль сточного желоба, а вторая — декоративной накладки.

В зависимости от конструктивных особенностей крыши, вида кровельного материала верхней ендовы может и не быть. В любом случае монтаж кровельного узла имеет свои особенности, от которых зависит водонепроницаемость конструкции.

Общие правила укладкиендовы:

Монтаж нижней ендовы проводится до укрывания крыши, а верхней – после;
Сам разжелобок гвоздями не прибивается;
Сборка нижней и фальшендовы производится снизу-вверх. Швы герметизируются битумным герметиком Xtra Seal/ клеем Icopal, каучуковым герметиком Tytan, битумно-полимерной мастикой Tegola;
Ложе желоба делается из оцинковки/меди, а верхняя — из кровельного материала;

Вместо простой оцинкованной стали лучше взять оцинковку с полимерным покрытием. Материал более устойчив к перепадам температуры – от +120 °C до –60 °C.

Вдоль краев разжелобка ендова наклеивается поролоновый уплотнитель (он же утеплитель и дополнительная защита от попадания под кровлю влаги);

Уплотнители для ендовы на клейкой основе

Планки ендовы крепятся саморезами у края/кляймерами за бортик;
Высота бортиков желательна не менее 2 см. Так при ливне поток воды не перельется через край;
Торцы брусьев обрешетки подходят к отбортовке ендовы;

Стыки брусьев с бортами желобка

Если ендова делается из нескольких фрагментов, они должны накладываться друг на друга не менее чем на 10 см;
Плоские скаты требуют дополнительной гидроизоляции.

Виды разжелобков

В зависимости от того, как соприкасаются края кровельных скатов друг с другом, ендова кровли бывает нескольких видов:

Открытая — характерна для пологих крыш, обязательна гидроизоляция;

Разжелобок с декоративной планкой

Закрытая — сооружается на крутых крышах, срезы скатов подходят вплотную друг к другу, нависая над желобом;

Переплетенная ендова — почти то же самое, что и закрытая, только листы покрытия на стыках переплетаются между собой, образуя сплошную поверхность.

Переплетенный/закрытый разжелобок

Каждый разжелобок имеет свои плюсы и минусы, о которых нельзя не упомянуть.

Достоинства открытого желоба:

Вода стекает быстро;
Не засоряется;
Монтаж менее трудоемкий и занимает сравнительно мало времени;

Лучше проверить водой качество монтажа разжелобка, чем это сделает ливень

Недостаток: внешне конструкция малопривлекательна, крыша имеет несколько незаконченный вид.

Достоинства закрытой или переплетенной ендовы:

Крыша вдвойне защищена от дождя;
Прекрасные эстетические качества;

Не допускайте слеживания листьев. Уплотнившийся слой будет задерживать влагу, превратившись в постоянный источник сырости

Недостатки:

Более длительный монтаж;
Необходимость прочищать от засорения;
Образование ледяных пробок в период оттепелей;
Монтаж переплетенной ендовы отличается сложностью.

Как выбрать нужную обрешетку

В зависимости от кровельного материала обрешетки под ендову будут устраиваться по-разному. Желательно проконсультироваться по этому вопросу с продавцом. У разных производителей кровли могут быть свои требования к монтажу кровельных узлов.

Виды обрешеток под ендову:

Крыша под мягкую кровлю имеет сплошную поверхность, поэтому ендовый ковер будет представлять собой дополнительный слой гидроизоляции. Это самый простой способ монтажа;

Готовое основание под укладку мягкой кровли

Под крышу из черепицы, шифера, профлиста ложе для желоба делают из 2–3 досок шириной по 10 см вдоль стыка. Ширина обрешетки зависит от ширины разжелобка;

Под металлочерепицу — между основными планками прибиваются дополнительные;

Схема обрешетки под металлочерепицу

Под ондулин — 2 доски шириной по 10 см с расстоянием между ними 15 см, чтобы желоб ендовы провисал между ними.

Желоб из досок под ондулин

Нюансы монтажа

Мы уже упоминали о нагрузках, которые испытывает крыша с ендовой, поэтому следует обратить внимание на устройство желоба. Ключевые моменты монтажа: герметизация стыков, величина нахлеста, шаг между элементами крепежа, подрезка кровельных листов. Из общей картины выделяется только разжелобок мягкой кровли, проводимый по сплошному покрытию.

Инструкция по укладке под мягкое покрытие:

Скаты крыши укрываются подкладочным ковром на стыке внахлест;
Внутренний угол закрывается ендовым ковром. Он крепится по краям битумной мастикой и прибивается гвоздями с шагом 10–20 см. Ковер должен выступать из-под покрытия на 20 см;

Ендова длиной более 10 м выполняется из нескольких фрагментов с нахлестом 15 см. Края фиксируются мастикой.

На фото — закрытый разжелобок под гибкой черепицей

Укладка под металлочерепицу, керамочерепицу, профлист:

На настил укладывается гидроизоляция, крепится гвоздями с шагом 20 см;
Сверху саморезами с шагом 30 см крепится нижняя планка таким образом, чтобы ее нижний конец прикрывал карнизную доску;
Приклеиваются уплотнители;
Листы металлочерепицы/профлиста вдоль желоба подрезаются. Крепятся, не доходя 10 см от линии сгиба ендовы;

Схема разжелобка под профнастил

Кромка среза керамочерепицы замазывается подходящим по цвету зимним ангобом.

Элементы верхней планки укладываются с нахлестом 10–12 см.

Точную линию разреза удобно выполнять отбивочным/малярным шнуром ( INTERTOOL MT-2507, Irwin, STAYER, KAPRO). Его цена колеблется от 100 до 1000 рублей в зависимости от производителя.

15 м идеально ровной линии гарантировано

Укладка под ондулин:

Монтаж ендовы из фрагментов проводится с нахлестом 15 см, закрепляя саморезами верхние углы каждого отрезка;

Стыки ендовы можно назвать слабым звеном, поэтому важно соблюдать рекомендуемую длину стыков

Приклеить уплотнители вдоль бортиков;
Листы ондулина вдоль ендовы подрезать, прибить кровельными гвоздями в каждую волну максимально далеко от центра желоба.

Вокруг мансардных окон

Архитектурные элементы на крыше – мансардные окна, чердачный выход, тоже нуждаются в водоотведении. Такой монтаж ендовы отличается от вышеупомянутых тем, что конец нижней ендовы выпускается на кровельную плитку.

Монтаж ендовы мансардного окна:

возле мансардного окна

222Определяется длина желоба. Если ендова не цельная, длина нижней части определяется с учетом нахлеста.

На нижнем фрагменте отмечаются места сгиба

– эта часть будет выведена наружу.

Надрезанные части отгибаются в сторону, противоположную бортикам. Для этого используется зажим жестянщика.

Под планку подводят бруски – по краям и в центре, чтобы ендова была чуть выше уровня кровли.

Приклеиваются уплотнители вдоль бортиков желоба.

Нижняя панель подрезается, подводится под планки ендовы.

Подведение итогов

Источник: https://krovlyakryshi.ru/obsluzhivanie/ustroistvo/endova-703

Ендова крыши: тонкости устройства и монтажа

Кровля любого строения в себе несет обязанности, которые связаны с защитой помещений внутри от воздействия окружающей среды. Также, она считается одним из основных элементов декорирования, придающих дому или строению привлекательность с внешней стороны.

На красоту и индивидуальность претендуют сложные, с точки зрения геометрии, конструкции, имеющие очень много примыканий и разных зодческих добавлений, при каких образовывается внутренний угол на примыкающих скатах, названный ендова кровли. Систему с большим количеством таких углов, естественно, называют ендовой крышей.

Похожими конструктивными характерностями владеют и многощипцовые кровли.

Что собой представляет ендова кровли

Ендова – это соединение, образующее внутренний угол между 2-мя плоскостями крыши. Ее практичное назначение – водоотвод с плоскости, другими словами она играет роль желоба, по какому течет вода.

К устройству ендовы необходимо подойти со всей серьезностью, потому что на нее приходятся важные нагрузки под воздействием снега, тут же собираются водные потоки во время весенних оттепелей и летних ливней. Технология устройства ендовых узлов, начав с монтажа системы стропил, обязана отвечать правилам и определённым требованиям чтобы не было протечки и провисаний крыши в соединительных местах скатов.

Ендова кровли

Устройство системы и их виды

Очень часто ендовы делают из листов металла. Прекрасным решением при подборе материала считается сталь оцинкованная, которая продлит срок эксплуатации узла и всей крыши. В конструкции узла есть две планки – верхняя и нижняя ендова.

Планка нижней ендовы ставится на соединениях, образующих негативные углы. Она нужна для защиты пространства под кровлей от проникновения через соединение скатов влажности. Ставится до укладывания покрытия для кровли. Планка ендовы верхней делает художественную роль, формируя внешний вид всей конструкции. Ее установку исполняют по окончанию укладывания материала для кровельных работ.

Это важно знать! Чтобы не было дефектов нижней ендовы в процедуре монтажа необходимо аккуратно подбирать места для креплений, применяя для этого саморезы для кровли. Применение специализированных подкладочных слоев сможет помочь убрать протечки на монтажных соединениях.

Отличают три главных типа ендовы:

открытая;
закрытая;
переплетенная (сочлененная).

Закрытый вид ендовы подразумевает соединение встык

Конструктивно отличаются они тем, как соединяют панели скатов кровли. При обустраивании закрытой ендовы панели для кровли соединяют встык, в сочлененной – соединяются между собой. Если скаты кровли крутые, используется закрытая или переплетенная система.

Подбор типа этого узла устанавливается не только строением крыши и углом ее скатов, но и покрытием для крыши, которое вы подберете для собственного дома. Характерность закрытой и переплетенной ендовы находится в том, что для ее благоустройства понадобится добавочная гидрозащита.

Открытая ендова добавочной установки водоизоляционного слоя не просит, потому что ее система не подразумевает собирания осадков и помогает их быстрой ликвидации. Для открытого типа водоизоляционная конструкция ставится по обыкновенной ноу-хау, используемой для скатных кровель.

Система открытой ендовы помогает быстрой ликвидации осадков

Как ставится ендова на крыша – специфики монтажных работ

Первостепенной задачей, требующей исполнения при установке ендовы, считается установка обрешетки. Она обязана быть сплошной по двум сторонам соединений кровельных плоскостей. По всей длине древесного желоба ложится слой материала для гидроизоляционных работ, который гарантирует защиту от влажности пространства под кровлей. При плоских углах ската рекомендуется добавочный слой гидроизоляции. Игнорирование добавочной гидроизоляцией будет причиной досрочного выхода узла из строя, что приводит к надобности ремонта ее и самой крыши.

Вместо материала для гидроизоляционных работ эксперты советуют применять ковер ендовый, который состоит из пропитанного отличным битумом с модификаторами нетканого полиэфирного полотна, отделанного с той и иной стороны посыпками. С верхней стороны ковра применяется базальтовая посыпка, с нижней – песочная. Использование такого гидроизолятора, владеющего большими характеристиками прочности, гарантирует прекрасную защиту от влажности. Кровельный ковер клеят наклейками или забивают гвоздками спустя каждые 20 см.

Ковер ендовый предоставляет герметичности узла и двойную гарантию надёжности

Превосходства его применения обьяснимы:

Внутренние перегибы, являющиеся особенно ранимыми участками, получают прекрасную защиту.
Совершается существенное понижение отрицательных последствий от нагрузок, приобретаемых при влиянии атмосферных осадков.
Ощутимо становиться лучше красивый вид крыши.
Гарантировано полнейшее отсутствие протечки.

На слой гидроизоляции ставится нижняя ендова, которую называют фальшендовой. Представляет собой широкую пластину, согнутую под угол, подобающим величине угла, образованного при соединении скатов. Пластина закрепляется к каркасу саморезами спустя каждые 30 см. Нижним собственным краем фальшендова обязана находится над карнизной дощечкой. Ендова на крыша, складывающаяся из нескольких компонентов, ложится снизу так, чтоб край верхней планки закрывал край нижней на 15-20 см. Для увеличения водоизоляции соединения между ними лучше всего отделать герметиком.

Верхнюю ендову, которая расположена на общем обозрении, выполняют из такого же материала, из какого сделано покрытие. Материал для кровли кладут выше оси угла внутри по обоим его сторонам на 8-10 см. Верхняя накладка устанавливается подобно нижней, начиная снизу с нахлестом 10—12 см.

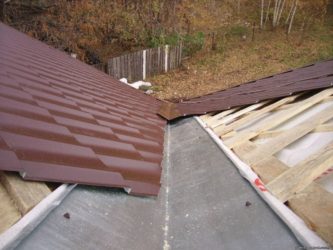

Устройство ендовы на каркас. Крыша из металлической черепицы

Уплотнитель между кровельным покрытием и декоративной накладкой не применяется. Для ендов, образующихся между окнами и скатами кровли (мансардными или слуховыми) также ставят цельную дощечку, которая прослужит обрешеткой. Потом ложится уплотнитель и ендовые планки.

Это важно знать! Для металлочерепичного покрытия рекомендуется использование увеличивающего уплотнителя.

Ендовые кровли

Ендовой называют любую кровлю, независит от ее конструкции, если на ней есть соединения скатов. Это может быть двускатная кровля, крестообразная, вальмовая и каждая другая. На этапе проектирования изготавливается план с четко просматривающимся изображением ее и всех примыканий, включая веранду, лоджию, слуховые и Окна для мансарды и т. д. По виду сверху, который мы видим в плане, ендовые кровли разделяют на Т-образные, Г-образные или крестообразные. Чем тяжелее кровля, тем побольше времени нужно на ее оборудование и обслуживание, тем больше денежных инвестиций она просит.

При проектировке вычерчивается план крыши и всех ее примыканий

При создании плана кровли он разбивается на квадратные и с прямыми углами участки, какие классифицируют важные помещения с пристройками. Также обозначаются основные и побочные прогоны, рисуются линии соединения углов главный кровли с углами над пристройками. Подобным образом стают видимыми соединения, образующие енды.

Конкретно тут и ставятся диагональные стропилины. При одинаковой высоте коньков кровель стропилины нижним собственным концом ставятся на мауэрлате, верхний ставится на основном прогоне. Величина углов скатов подчиняется от размера помещений и может отличаться. Укорачивая прогоны, есть хорошая возможность получить выделяющиеся по геометрии виды крыши – шатровые, вальмовые, полувальмовые и т. д.

Это важно! Оплошности, допущенные в проектировке или сооружении, стают основой финансового урона. Протечки и накапливание большого числа снега приводят к падению конструкции кровли и настаивают добавочных денежных инвестиций на ее ремонт.

Оплошность в формировании ендовы приводит к немаловажному урону — от интенсивных протечки до полного падения системы в итоге, к примеру, скопления снега

Если следовать рекомендациям профессионалов, работы с кровлей, включая монтаж ендовы, можно сделать своими силами. Но без знаний теории и навыков строительства это сделать достаточно тяжело. Стоит подумать, сумеете ли вы обеспечить необходимый уровень работ и достигнуть прекрасного результата. Если время на размышления нет, а дело не любит отлагательств, обращайтесь к специалистам, какие выполнят все в самоё приятное виде. Ендовая крыша, выстроенная по плану, сделанному на основе конкретных расчетов, сделанная знающими и грамотными профессионалами, прослужит весьма долго, сберегая тепло и комфорт у вас дома.

Источник: https://CertainTeed.by/articles/endova-kryshi-tonkosti-ustrojstva-i-montazha
