Капельник для мягкой кровли: разновидности и монтаж

При обустройстве крыши используют целый ряд комплектующих, позволяющих создать качественное надежное покрытие. Мягкая кровля, выполненная на основе битума, требует особого подхода к вопросам водоотведения. Из-за абсолютной герметичности и непроницаемости слоя, даже малейшие капли воды могут вызывать гниение и разрушение деревянных конструкций.

Что представляет из себя капельник

С задачами водоотведения эффективно справится такой кровельный элемент, как капельник. Внешне он представляет собой металлическую планку, согнутую в форме уголка. В зависимости от наклона ската крыши он может иметь изгиб от 100 до 130 градусов.

Капельник крепится по всему периметру кровли: одной стороной на карниз поверх обрешетки и подкладочного стройматериала, а другая сторона направляется вертикально вниз. Если на кровле предусмотрен водосточный желоб, планка будет направлять жидкость прямо в него. Если желоба нет, вода будет стекать прямо на почву.

Устанавливать капельник поверх наружного слоя кровельного покрытия запрещается. Его верхний край будет препятствовать скатыванию воды, влага будет подтекать во внутренние слои крыши.

Капельники или карнизные планки выполняют следующие функции:

защищают края кровли от сильного ветра;
защищают стены строения и основание крыши от попадания атмосферных осадков;
предотвращают процессы гниения деревянных элементов, а также поражения балок и обрешетки грибком;
повышают прочностные характеристики покрытия;
создают четкую геометрию крыши, придавая дизайну кровли завершенность.

Выпускаются карнизные планки стандартных габаритов длиной 2 метра — такие размеры считаются удобными как в эксплуатации, так и в процессе установки. Но в продаже можно встретить полутораметровые и четырехметровые элементы. Суммарные размеры сгибов составляют около 125 см — этот габарит обусловлен заводской шириной полимерных листов.

Что касается углового значения капельника, гибка производится индивидуально в зависимости от цели конструкции и условий ее монтажа. Чем более крутой будет кровля, тем больший угол изгиба должна иметь карнизная планка. Углов меньше 100 градусов не встречается, поскольку плоские крыши не подходят для обустройства мягкой кровли.

Изделия, поставляющиеся в комплекте с базовым кровельным материалом, выполняются в одной цветовой гамме. Если же элемент приобретается отдельно, можно подобрать вариант, близкий по цвету.

Для изготовления защитных кровельных элементов используется тонколистовая сталь, а форма придается на особых станках-листогибах. Сверху на металл наносят покрытие, призванное повысить эксплуатационные и эстетические свойства капельников:

стандартный глянцевый полиэстер (маркируется как PE) — имеет гладкую поверхность, создает бликование при ярком освещении, считается более дешевым материалом;
матовый полиэстер (маркируется как PEMA) — имеет мелкие шероховатости на поверхности, не бликует, создает эффект более натурального и дорогого покрытия.

При наличии определенных навыков, капельник для мягкой кровли можно изготовить самостоятельно. За основу берется листовое оцинкованное железо, распущенные вдоль пластиковые трубы, листы алюминия или нержавеющей стали.

По конструктивным особенностям капельники можно разделить на две большие группы — фронтонные и карнизные. При обустройстве мягкой кровли в работу идут обе разновидности элементов, дополняющие, а также усиливающие свойства друг друга.

Карнизные

Монтируются на свес крыши в ее нижней части, служат защитой краев несущей конструкции от пагубных внешних факторов — атмосферной влаги и ветра. Карнизные подходят для использования на мягких, профильных и жестких кровельных покрытиях.

Форма карнизных капельников аналогична оконным отливам, с тем лишь отличием, что первые имеют больше изгибов:

первый изгиб создает наклонную поверхность для стока воды с крыши;
второй направляет поток, позволяя ей стекать в нужном направлении — прямо на землю или в специальный водоотвод.

Именно такая конфигурация является оптимальной для защиты мягкой кровли от подтеканий.

Чтобы устройство карнизного капельника прошло успешно, стоит учесть несколько особенностей:

если поверхность изделия покрыта защитной пленкой, перед монтажом ее необходимо удалить;
фиксация планки выполняется кровельными гвоздями с соблюдением шага 15 см;
нахлест между отдельными элементами должен составлять около 2 см;
для более плотной стыковки рекомендуется подрезать уголки ребер жесткости.

Карнизным капельником можно заменить фронтонную модификацию, если работы проводятся на крыше с малым уклоном.

Фронтонные

Эта модель монтируется на край крыши со стороны фронтонов дома, уместна только в тех случаях, когда кровля выполнена из гибкой черепицы. Профиль фронтонной планки напоминает букву Т — плоскость обрезана с одной стороны, выполняя функцию направляющей. Фронтонный капельник выступает в роли ограничителя — он не позволяет каплям стекать с крыши на фасад здания, а корректирует движение струи, направляя ее вниз.

Некоторые нюансы фронтонного карниза, которые следует учесть в момент установки:

чтобы поток жидкости был направлен от фронтона, первым устанавливается кровельный карниз;
после закрепления элементы подрезают, соединяя с карнизными модулями;
кровельные гвозди вбиваются шагом 10 см;
для надежности крепежи рекомендуется пробивать в шахматном порядке;
верхний устанавливается на нижний с нахлестом 2 см;
для повышения изоляционных свойств конструкции по окончании кровельных работ капельники и стыки промазывают слоем специальной мастики.

Этапы монтажа

Монтажные работы начинаются с подготовки комплекта инструментов и крепежей, которые понадобятся в процессе. В набор входят:

ножницы по металлу;
молоток;
оцинкованные кровельные гвозди с широкой шляпкой.

Некоторые строители предпочитают выполнять крепление не гвоздями, а саморезами. В этом случае, помимо комплекта саморезов с прессшайбой размером 15-20 мм, понадобится шуруповерт.

Монтаж даже у неопытных мастеров не вызывает затруднений. Планка накладывается поверх обрешетки и крепится к крайним рейкам при помощи гвоздей или саморезов. Однако необходимо учесть ряд нюансов, а именно последовательность и своевременность кровельных работ. Конструкция только тогда будет в полной мере выполнять возложенные функции, когда будут соблюдены три условия:

уже собрана система ливнестоков или установлены кронштейны под желоба;
установлена лобовая доска и произведена подшивка свесов кровли;
еще не выполнена укладка кровельного материала.

Подрезку элементов в местах стыков лучше производить не болгаркой или электропилой, а ножницами по металлу.

В целом порядок установки будет выглядеть так:

Монтаж карнизных капельников. Работу можно начинать с правого или левого края ската — принципиального значения стартовая точка не имеет. Не нужно подрезать первый элемент — его укладывают ровно, закрепляя к доске обрешетки, ориентируясь на первый сгиб. В идеале между торцовой частью ската и сгибом капельника должен быть соблюден промежуток, равный 10 мм.
По такой же схеме устанавливаются все остальные планки по всему периметру кровли. Не стоит забывать о нахлесте, который должен составлять 2 см, и рекомендованном шаге гвоздей — 15 см. Не нужно спешить забивать последний гвоздь, который приходится на край капельника. Следует подгадать крепление так, чтобы этим гвоздем одновременно были зафиксированы два элемента, уложенные внахлест.
Фронтонная капельная конструкция устанавливается после карнизной с одной отличительной особенностью. Крепить фронтонные элементы следует с нижней части ската. При этом стартовый капельник необходимо будет уложить поверх карнизного.

Желоб водостока крепится только тогда, когда фронтонная конструкция будет окончательно зафиксирована и проверена на прочность. Трубы для водоотведения рекомендуется выводить по углам строения, в зоне дверей. Если нет возможности состыковать детали при помощи гвоздей или саморезов, допускается использование хомутов или муфт.

Завершаются работы установкой колена, которое будет отводить воду подальше от фундамента. Конструкцию желательно продумать так, чтоб поток был направлен непосредственно на дренажные канализационные решетки.

Чтобы система водоотведения работала эффективно и без сбоев, ее необходимо периодически осматривать. Листья, ветки и прочий мелкий мусор может засорять канавки, препятствуя свободному стоку воды. Своевременное удаление засоров продлит срок службы капельников и поможет создать здоровый микроклимат в доме.

Капельники для кровли: функции, устройство и технология монтажа

Конструкция крыши сложна и состоит из множества элементов, так как она должна выполнять важную функцию – защищать жилые помещения от холодного воздуха, талой и дождевой воды. Современные кровельные материалы обладают высокими изоляционными и прочностными свойствами, однако, наиболее полной герметичности позволяет добиться грамотное использование доборных элементов. Капельник для мягкой кровли – специальное устройство, которое как своеобразный фартук защищает свесы и карнизы конструкции от попадания влаги и ветра. В этой статье мы расскажем, как эти элементы правильно выбрать и монтировать.

Устройство и функции

Капельник – важный доборный элемент кровли, который нужен для предотвращения проникновения влаги и холодного воздуха внутрь конструкции. Он представляет собой металлическую планку с двумя загибами в виде уголка. Один загиб разделяет крепежную планку и плоский фартук, а второй придает капельнику жесткость. Этот доборный элемент изготавливаются из оцинкованной стали, покрытой слоем краски или полимера, повышающего его антикоррозийные свойства. В конструкции кровли капельники выполняют следующие функции:

Капельники предотвращают контакт талой и дождевой влаги с деревянными элементами на кровле, что позволяет защитить их от образования плесени, грибка и гниения.
В зимний период, характеризующийся отрицательными температурами, это устройство предохраняет стропильный каркас от проникновения наледи.
Они являются дополнительной преградой, защищающей от проникновения внутрь дома холодного воздуха.
Этот доборный элемент делает внешний вид крыши более эстетичным м завершенным, так как они подбираются в тон к кровельному покрытию.

Обратите внимание, что капельники используются не только для защиты фронтонных свесов и карнизов крыши, они также необходимы для отведения влаги от дверных или оконных проемов, так как эти простейшие устройства позволяют эффективно организовать водосток.

Места установки капельников

Разновидности

Капельниками называют угловые планки, которые устанавливают в процессе обустройства крыши на карнизные и фронтонные свесы для предотвращения контакта с водой и направления ее в водосточную систему. В зависимости от места, где выполняется установка этого доборного элемента, они разделяются на следующие разновидности:

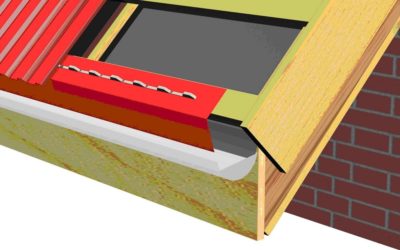

Карнизная планка. Монтаж капельника карнизного типа производится на карнизные планки крыши. Он представляет собой уголок с двумя загибами, один из которых отделяет крепежную планку от юбки, а второй, более узкие, придает конструкции жесткость. Карнизная планка устанавливается одновременно с кронштейнами для крепления водосточного желоба. Юбка карнизного капельника укрывает край желоба, чтобы вода не проникала внутрь стропильного каркаса.Монтаж карнизного капельника
Фронтонная планка. Фронтонные капельники для кровли нужны только при монтаже мягких кровельных материалов. Они выполняют функцию защиты фронтонного свеса от попадания ваги и холодного воздуха. Фронтонные планки представляют собой более сложную конструкцию в визе уголка с небольшим выступом, который имеет 3 загиба. Они устанавливаются вдоль фронтонных свесов прямо поверх подкладочного ковра до момента укладки кровельного покрытия.Монтаж фронтонного капельника

Интересно, что фронтонные и карнизные планки можно сделать самостоятельно из листов оцинкованной стали с помощью листогиба, однако, покупные доборные элементы отчаются большей аккуратностью, прочностью и устойчивостью к влаге, достигаемой за счет специального полимерного покрытия.

Правила установки

Крыша без доборных элементов не обладает достаточной защищенностью от проникновения влаги и холодного воздуха, в результате чего повышаются затраты на обогрев дома, а также снижается срок службы кровельного покрытия и стропильного каркаса. Чтобы качественно закрепить капельники своими руками, необходимо следовать следующим правилам:

Изделия из оцинкованной стали, покрытые полимерной пленкой, запрещается разрезать с помощью болгарки или обрабатывать другими термическими способами, так как в результате таких воздействия сгорает защитное покрытие планки, делая ее уязвимой для коррозии.
Для разрезания капельников можно использовать электролобзик, ножовку или просто ножницы по металлу, которые не повреждают полимерное или лакокрасочное покрытие изделия.
Монтаж планок выполняется внахлест на 5-10 см, чтобы предотвратить затекание влаги в этих уязвимых местах.
Стыки между капельниками можно дополнительно обработать герметиком, который защитит проникновение жидкости в зазоры между ними.

Учтите, что цена одного погонного метра капельника колеблется в пределах 70-220 рублей, а стоимость монтажных работ по их установки составляет 100-300 рублей, поэтому гораздо экономичней будет выполнить эту задачу своими руками, тем более никакого специального инструмента для этого не потребуется.

Технология установки

Установка карнизных и фронтонных планок – достаточно простой технологический процесс, который выполняется после обустройства стропильного каркаса, но перед настилом кровельного материала. Монтаж капельников происходит в следующем порядке:

Сначала обрешетку стропильного каркаса усиливают дополнительными элементами, чтобы она могла выдержать увеличенную за счет монтажа водосточного желоба нагрузку.
Затем устанавливают кронштейны для фиксации водосточного желоба на расстоянии 30-50 см друг от друга.

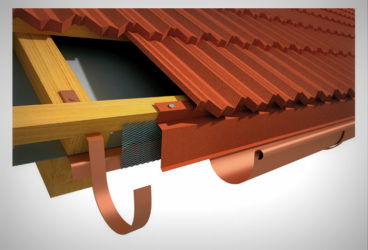

После установки кронштейнов начинают монтировать капельники. Первую планку фиксируют саморезами с шагом 20 см.
Вторую планку укладывают с перекрытием первой не менее 2-5 см, фиксируя аналогичным способом.
Фиксация капельников происходит с помощью оцинкованных саморезов с резиновым уплотнителем, чтобы защитить крепежные отверстия от проникновения влаги.

Важно! Чтобы надежнее защитить конструкцию от проникновения влаги, опытные мастера рекомендуют между ним и стропильным каркасом прокладывать гидроизоляционную пленку или резину.

Технология крепления планок

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/drugie/kapelniki-dlya-krovli.html

Капельник для крыши: назначение, установка, крепление

Кровельное покрытие защищает чердак и сам дом от осадков и негативного влияния других природных факторов. Но без помощи доборных элементов достигнуть хороших результатов не удастся. Наряду с коньковыми планками, важную роль играет капельник для крыши, защищающий фронтон и карниз от воды.

Что такое капельник и для чего он нужен?

Рассматривая устройство капельника, можно сказать, что это фартук свеса. Другими словами, металлическая планка, закрепленная к фронтону и карнизу для защиты фасада здания от воды.

Ее работа выглядит так:

дождевая или талая вода стекает по кровельному покрытию со скатов крыши, попадая на пластину, то есть капельник;
стекая с фартука, вода попадает в желоб, а из него по водоотводу уходит от здания.

В летнее время фартук отводит от фасада воду, не давя развиваться плесени на стенах и краю подкровельного пространства. Планка предотвращает вымывание кладочного раствора и защищает карнизы от гниения.

Зимой капельник препятствует ледяному наросту проникать под кровельное покрытие. Кроме осадок, планка защищает край кровли от сильных порывов ветра, тем самым дополнительно укрепляя ее.

С эстетической стороны фартук украшает внешний вид крыши, придавая ей законченный вид. С помощью капельника можно сделать простейший отвод воды от стен или соорудит сложную систему с каналами водосбора, ведущими в накопительные емкости или канавы. Установка фартука возможна не только по краю крыши. Ее монтируют над входными дверями или окнами для защиты проемов.

Устройство капельника

Внешний вид капельника напоминает выгнутую металлическую полосу, с чем можно удостовериться на фото. Он похож на коньковую планку для профнастила, только имеет другую форму. Изготовляют доборный элемент из листовой оцинковки. Сверху наносится защитный полимерный слой, который может иметь разный цвет. Это помогает подобрать фартук под любые оттенки кровельного покрытия.

Существующие виды капельников

Всего существует два вида планки, предназначенные для разного места крепления, что определяет их название:

Карнизная планка.
Как видно из названия, монтируется непосредственно на карнизы здания. Форма капельника имеет 2 загиба. Один из них расположен между юбкой и фартуком для их раздела. Другой загиб увеличивает жесткость самого изделия. Правильно обустроенная конструкция крыши имеет водостоки. Перед их установкой карниз обвешивается крепежными крюками, а вместе с ними монтируются планки. Весь процесс происходит до укладки кровельного покрытия. Крепить капельники надо внахлест примерно 20–30 мм, поэтому зная длину одного элемента легко рассчитать общее количество на все карнизы.
Фронтонные планки.
Используются совместно с мягкой кровлей, например, битумной черепицей. Они предназначены для защиты свеса фронтона от негативного воздействия осадков. Капельник крепят сверху подкладочного ковра от края крыши, где он соединяется с карнизной планкой, и двигаются в сторону конька. Совместно с жестким кровельным покрытием фронтонные капельники не используются, их заменяют торцевыми наличниками.

Как выглядит фронтонный фартук можно увидеть на фото:

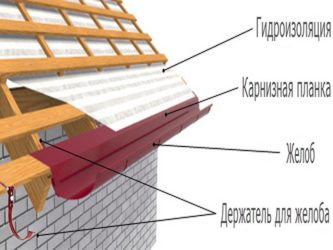

А на этом фото изображена карнизная планка:

Установка капельников

Крепление планок выполняют на завершающем этапе строительства крыши до начала укладки кровельного покрытия. Во время работ надо учесть структуру изделия. Капельники сверху покрыты полимерным слоем, который сгорает при разрезе болгаркой. Если требуется укоротить один из элементов, лучше это сделать ножницами по металлу или электролобзиком.

Крепление карнизных капельников

Пошаговая инструкция крепления планок к карнизу выглядит следующим образом:

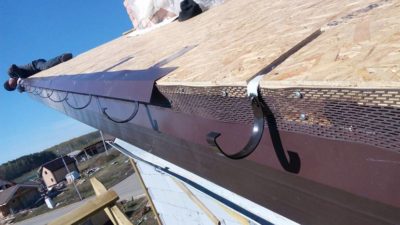

Вначале монтируют крюки под желоба водосточной системы. На этом этапе понадобиться укрепит карнизную часть обрешетки, чтобы она не деформировалась вместе с кровельным покрытием от веса воды или льда. Следующими укладывают по одной штуке карнизные планки. Надо смотреть, чтобы они лежали как бы натянутыми и не болтались.
Первую планку фиксируют саморезами шагом около 200 мм. За ней укладывают следующий элемент внахлест с первым не мене 20 мм. Фиксацию производят аналогичным способом. Чтобы через отверстия влага не просочилась к деревянной обрешетке, под шляпки саморезов подкладывают резиновые уплотнители. Иногда ребра жесткости могут мешать стыковать элементы. В этом случае их надо просто срезать ножницами по металлу.
Производитель на планки наносит пленочное покрытие, уберегающее изделие от царапин при транспортировке. Его надо обязательно снять перед монтажом. После фиксации саморезами каждого элемента выполняют контрольный осмотр на плотное его прилегание. У строителей имеется маленькая хитрость, предусматривающая подкладку листовой резины под капельник. Она на 100% предотвратит проникновение влаги под планку.

По такому методу монтируют все карнизные элементы, только потом переходят к укладке кровельного покрытия.

Крепление фронтонных планок

Если кровельным покрытием будет битумная черепица, после карнизной планки приступают к монтажу фронтонных элементов. Порядок выполнения работ следующий:

Монтаж фронтонных элементов начинают снизу ската крыши, то есть от карниза. Это обусловлено правильным направлением стока воды. Нижний конец первой фронтонной планки стыкуют с краем последнего карнизного капельника. Соединение выполняют накладкой верхнего конца на нижний не менее 20 мм. Точку пересечения фиксируют гвоздями в шахматном порядке шагом 1 гвоздь на 100 мм. Для герметичности стык обрабатывают мастикой.
Дальнейшее крепление планок идет таким же шахматным порядком, только с шагом в 1 гвоздь через 150 мм. Фронтальные элементы тоже имеют ребра жесткости, которые можно при надобности подрезать на стыках. Аналогично удаляют защитную полиэтиленовую пленку.
На мягкой кровле надо учесть правильность расположения фронтонных планок. Они должны быть закреплены сверху подкладочного материала, а поверх капельниц наклеивают карнизную черепицу. После монтажа всех капельниц идет укладка гонт относительно первого ряда с перекрытием наклеенной карнизной черепицы.

Смонтированный на фронтоне капельник не должен мешать вентиляции подкровельного пространства. Для битумной черепицы оптимальный изгиб фартука считается 130о.

Прежде чем купить планки на весь дом необходимо подсчитать их количество, а для этого надо знать длину одного элемента. Стандартный размер любого капельника составляет 1–2 м. Но бывают и промежуточные модели длиной 1,5 м. Естественно, от размеров зависит их цена. Чтобы узнать примерные затраты на покупку, делают расчет путем измерения длины 3 сторон места крепления планок. Примерная цена 1 п. м колеблется от 70 до 220 руб. Если самостоятельно смонтировать капельники не получается, придется предусмотреть дополнительные расходы за услуги наемных рабочих. Цена таких работ составляет в пределах 100–300 руб./п. м.

Установленный капельник для крыши будет правильно функционировать при условии проведения ежегодных профилактических работ по очистке водостоков от мусора.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/montazh-krovli/kapelnik-dlya-kryshi.html

Как правильно установить капельник на крышу?

Предназначение кровельного покрытия – защищать мансардное помещение (чердак), помещения здания от попадания атмосферных осадков, прочих негативных явлений природной среды. Но без доборных компонентов такая защита малоэффективна. Например, немаловажную роль в кровельной конструкции играют капельники для крыш, которые защищают от попадания воды кровельные фронтоны, карнизы.

Что собой представляет капельник, его необходимость

Что такое капельник – специальная планка, выполненная из металла, ограждающая фронтоны, кровельные карнизы, к которым она и крепится, от неблагоприятного воздействия природных осадков. Его еще называют «фартуком свеса».

Предназначение капельника

В летний период года – отводит дождевую воду от фасада здания, не дает формироваться на поверхности стен, по краям подкровельного пространства плесени. Он предупреждает вымывание раствора, гниение карнизов.
В зимний период года – предотвращает проникновение ледяного нароста под кровельный материал, защищает края крыши от сильных ветровых нагрузок.

Принцип работы

Вода стекает по кровле на капельник.
Далее вода, стекая по этой пластине, попадает в желоб, и через водоотвод отводится от дома.

Конструкция капельников

Различают два типа капельников (фартуков свеса): карнизный, фронтонный. Они имеют некоторые конструктивные отличия.

Карнизный

Устанавливается на крышу (по кромке кровельного свеса). Такая конструкция капельника обеспечивает защиту торцам здания от атмосферных осадков, подходит под любой кровельный материал.

Фронтонный

Размещается на кровельной кромке с боков фронтонов здания. Такой вариант капельника только под гибкую черепицу. Фронтальные составляющие в отличие от капельника карнизного типа выполняют направляющую функцию. Они изготавливаются из жести, а их форма напоминает букву «Т», при этом с одной стороны нет палочки. Этот тупик выступает в роли ограничителя, не дает стекающей влаге попасть на фронтон.

Обустройство капельника

Чтобы изготовить капельник для крыши, необходимо приобрести оцинкованные железные листы. Материал дополнительно покрыт полимерным слоем, предотвращающим коррозию.

Для изготовления фартука необходим следующий инструмент:

Молоток
Шуруповерт
Ножницы по металлу
Саморезы
Оцинкованные гвозди (30-40 мм)

Как правильно установить капельник?

Каждой производитель выпускает подобные изделия своей формы, но их установка выполняется по одной технологии:

Первоначально монтируются крепления кронштейнов под желоба водосточные.

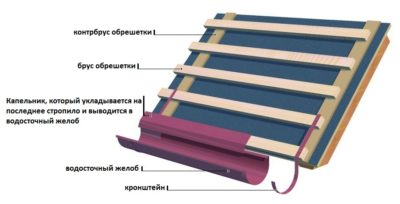

Далее на стропильные ноги устанавливаются капельники. Его край цепляется за кромку желоба, и выполняется максимальная натяжка.
Зависимо от ширины капельник крепится гвоздями оцинкованными к стропильным ногам (шаг – до 3 см), к добавочному бруску обрешетки.
Для соединения отдельных элементов фартука используются саморезы, при этом нахлест делается не меньше 5 см.

При использовании ПВХ планки, стального капельника, кронштейны «утапливаются» по отношению плоскости настила водослива, в случае обустройства гофрированного капельника из алюминия, монтаж креплений производится прямо на настил. Фартук загибается поверх настила, при помощи бруса, молотка профилируется.

Заключительным этапом обустройства капельного водоотвода является установка трубы водосточной:

По отвесу производится монтаж хомутов (шаг до 2 м).
Устанавливается верхняя труба, затем между ней и желобом – переходная, длина которой определяется на месте. При необходимости для стыковки труб используются муфты, колена.
Трубы вставляются друг в друга (берется зазор 0,4 см).
Для стыковки стальных, медных водосливов используются муфты или специальная ЗИГ-машина (уменьшает диаметр края трубы).
Жесткая фиксация труб осуществляется хомутом верхним (в хомуте труба свободно ходит, т. е. винт закручивается не до конца).
Дистанция между коленом, нижним участком трубы и почвой составляет порядка 40 см.

Некоторые советы специалистов по установке труб

Рекомендуется начинать устанавливать фронтонный фартук для кровли от нижней части крыши. Это необходимо для направления отвода влаги. Фронтонный, карнизный отвес совмещают. Капельники крепятся гвоздями, специально предназначенными для крыш, с шагом 100 мм, в шахматном порядке. Выполняется накладка верхнего края с нахлестом 20 мм на нижний. После этого участки соединения с фартуками фронтонного типа обрабатываются мастикой.
Если отвес покрыт пленочным слоем, то его необходимо обязательно убрать. Монтаж производится кровельными гвоздями (шаг 150 мм). Для качественного соединения подрезаются углы ребер жесткости. Металлические планки плотно задвигаются внутрь.
Также необходимо учитывать то, что в процессе выполнения монтажа капельника мягкой кровли, он обклеивается черепицей карниза. Далее производится монтаж, элементы первого ряда располагаются поверх большей части карнизной черепицы, закрывая при этом ее стыки, фрагменты.
Необходимо соблюдать шахматный порядок. На участках прилегания кровельного материала используются рейки 5×5 см. Далее на них стелется материал-подкладка, закрепляется гвоздями, битумом. Сверху прибивается металлическая планка. На заключительном этапе все стыки, щели заделываются герметикой.
Необходимо учитывать следующие особенности: пластины, предназначенные для устранения влаги, монтируются под черепичным листом. Если система водостока обустроена правильно, атмосферные осадки будут попадать только в желоб.
Нужно обязательно проверить, чтобы установленный фартук не мешал естественной воздушной циркуляции под кровлей. В противном случае возможны излишние скопления влаги, которая способна повредить деревянные элементы конструкции, утеплительный материал. Чтобы не допустить на верховых досках образования льда, фартук свеса необходимо плотно закреплять к кровельному желобу. Под мягкую кровлю изгиб капельника должен составлять от 100º до 130º.

Итог

При подборе для кровли капельника в обязательном порядке необходимо смотреть, из какого материала он изготовлен. Изделие должно быть прочным, высокого качества, иметь антикоррозионное покрытие. В качестве профилактики рекомендуется проводить ежегодный осмотр всей системы водостока, чистить через некоторый промежуток эксплуатации воронки, отвес.

Источник: https://stroicod.ru/element/other-elem/ustanovit-kapelnik-na-kryshu.html

Устройство карниза на кровле из профнастила. Установка карнизной планки, капельника и водосточного желоба

В любом доме крыша — это одна из самых сложных конструкций. Она включает в себя множество взаимосвязанных деталей. Каждое покрытие делается с обязательным выступом от внешних стен здания. Выходящая часть кровли за границы фасада дома именуется как свес крыши. Свесы по своему устройству бывают карнизными и фронтонными. Скосы карнизов выступают за пределы здания сбоку, а фронтонные – выходят со стороны фасада дома с двускатной крышей. В этой статье мы рассмотрим устройство карниза на кровле из профнастила.

Кроме кровельного настила, при устройстве крыши и скосов существенными элементами являются такие, как система водостока, обрешетка, карнизная планка, капельник и некоторые другие детали. Рассмотрим более подробно о назначении каждого из этих элементов.

Виды капельников и их функции

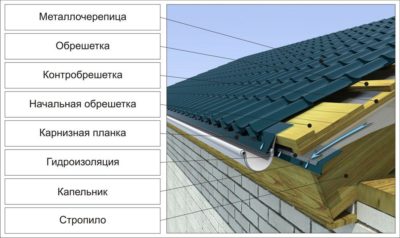

Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила. Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

карнизные;
фронтонные планки.

Капельник для карнизов

Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая – направляет воду в желоб) равняется около 120 градусов.

До того как устанавливать капельники, нужно еще раз убедиться, что произведен монтаж обрешетки, лобовой доски и кронштейнов для желобов водостока. В противном случае потом, при наличии этой планки, ставить на место их будет сложно.

Капельник для фронтона

Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

Установка капельника для кровли из профнастила

При монтаже этого изделия необходимо прислушаться к советам профессиональных кровельщиков:

Крепление карнизного капельника нужно проводить после того, как сделана обрешетка крыши. Элементы крепятся при помощи саморезов с шагом в 25-35 мм.
Монтаж фронтонных капельников делается после укладки профнастила, при этом устанавливают их снизу вверх, перекрывая предыдущий.
Производить крепление этих деталей нужно с учетом того, чтобы вентиляционный промежуток не был закрыт панелью.

Монтаж карнизной планки

Одним из доборных изделий, необходимых для образования пересечения кровли со стенами дома, является карнизная планка. Эта деталь предохраняет деревянные конструкции от осадков, и в то же время придает зданию завершенный вид.

В сущности, эти планки с изгибом необходимы для защиты подкровельного пространства и закрывают вертикальную часть карниза. Она фиксируется к карнизной доске или к торцам стропил и позволяет довершить свес крыши.

Все комплектующие изделия для крыши изготавливаются из такого же материала, что и профнастил, толщиной 0,5-0,9 мм. Он может быть оцинкованный или покрытый полимерным защитным слоем.

Крепление водосточного желоба

При устройстве крыши особое внимание нужно уделить отведению влаги, которое происходит через водосточные каналы. Основной целью этих стоков является предохранение стен дома, фундамента и отмостков от излишнего попадания осадков.

Установка желобов делается за счет кронштейнов, которые крепятся к стене дюбелями или саморезами. Водосток состоит из следующих элементов:

желобов;
труб водоотводящих;
воронок;
дополнительных деталей.

По материалу они распределяются на металлические и пластмассовые изделия. При выборе принадлежностей нужно иметь в виду, что пластиковые водостоки зимой очень хрупкие и не выдерживают больших нагрузок от снега.

Как правило, крепления для желобов устанавливают через каждый метр. А при установке водостоков, по нормам на каждые 10 м желобов ставится одна труба диаметром не менее 100 мм.

Если брать в расчет площадь крыши, то специалисты советуют каждый участок кровли в 100 м2 снабжать сливной трубой диаметром не менее 100 мм.

При выборе желоба нужно учитывать его форму и площадь стока, а отсюда – его пропускную возможность.

Как подшить карниз крыши профнастилом, пошагово

Карнизы образовываются выступающими частями стропил за стены здания. По общеизвестным нормам считается, что расстояние свеса карниза равняется 55-75 см.

До того, как делать каркасный короб и «облицовывать» карниз крыши досками, нужно предварительно пропитать материал антисептическими и водостойкими растворами.

Перед тем, как обшить карниз крыши простой доской или шпунтованной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами

О подшивке карниза нужно думать заранее, после возведения стропил и устройства обрешетки. Обычно используются два способа:

Нанесение обшивки по стропилам и кобылкам;
Формирование карнизов в виде короба.

Первый метод используют обычно для крыш с малым уклоном. До того как стрехи обшивать брусом и другими комплектующими элементами, стропила нужно подрезать по одной линии и торцы их должны быть параллельны стенам дома.

Но не всегда получается это сделать, а так как на выступающие части нагрузка приходится небольшая, поэтому иногда выпускают дополняющие изделия под названием «кобылки». Другими словами – это отрезки брусков, прибитых к стропилам по одной линии. Затем по их торцам «пришивается» лобовая доска, к которой фиксируется карнизная планка, и начальные доски обрешетки.

При использовании второго метода устройство карниза более сложное. Оно применяется с крышами, имеющими большой уклон. В этом варианте подшивка крепится к каркасу, созданному специально для этих целей.

Для монтажа применяются доски толщиной около 40 мм, которые одним концом упираются к стропильной ноге, а другой – в брус, прибитый к стене. Поверх карнизной планки накладывается пароизоляционный материал. Если его не применить, то конденсат, который образуется внутри, будет попадать не в водосточную систему, а на потолок. Помимо предохраняющих функций, карнизы необходимы для вентилирования под кровлей.

При правильно устроенном карнизе, воздух с земли должен беспрепятственно пройти через его выступающую часть и просочиться через конек крыши.

Чтобы приступить к монтажу профнастилом, необходимо выполнить некоторые подготовительные работы. Для этого нужно:

Шаг №1

Необходимо укомплектовать кровельный материал несколькими специальными планками в виде букв F и L. Первую надо зафиксировать со стороны карниза, а другую – от стены на рейке. Прикреплять элементы нужно с помощью саморезов по предварительно натянутому шнуру.

Шаг №2

Нужно замерить размер проема и вычесть 5 мм из полученного результата. Это даст гарантированный зазор при расширении от температуры. Затем нарезать ножницами (а не болгаркой во избежание образования ржавчины) полосы профнастила определенной длины.

Шаг №3

Листы настила нужно чуть согнуть и вставить в выставленные профильные элементы. Для крепежа применяются саморезы.

Если при устройстве свеса были использованы деревянные изделия из хвойных пород, пропитанные влагозащитным средством, а также соблюдены все вентиляционные зазоры, то дом будет стоять без повреждений не один десяток лет.

Источник: https://stroyinsider.ru/ustrojstvo-karniza-na-krovle-iz-profnastila/

Капельник для крыши — как установить на крышу дома

Одним из важных элементов крыши любого дома является капельник. Он защищает карнизы от пагубного влияния осадков, в виде дождя и снега, скопление которых вызывает процесс гниения деревянных конструкций и ржавление железных фиксаторов.

Также такая конструкция уменьшает влияние ветра на кромку кровли, задерживая старение и износ материала, и сама по себе при качественном исполнении является облагораживающим элементом, придающим эстетичный и завершенный вид всему сооружению.

Монтируют капельник к крыше по торцам кровли, со скатом, чтобы скапливающаяся на ней влага собиралась в водосток, предварительно покрыв его защитным слоем полимера.

Виды капельников

Есть два вида капельников, отличающихся между собой конструкцией и назначением – карнизный и фронтальный.

Первый, монтируется на свесе крыши по самой кромке. Этот вариант защищает торцы сооружения от разрушительного влияния осадков. Его конструкция совместима со всеми материалами кровли, включая «мягкую» черепицу.

По устройству он схож с обычным оконным отливом, но с большим количеством изгибов. Первая такая волна обеспечивает наклон для стока влаги с кровли, а вторая направляет воду вниз прямо в желоб или на грунт, если нет системы водоотвода. За счет такой двускатной конструкции не допускается перетекание воды под саму кровлю, по кромке ее поверхности.

Второй – на кромке крыши по сторонам фронтонов строения. Применяется этот вариант только с гибкой черепичной кровлей. В случае поиска капельника для «мягкой» кровли, необходимо выбирать сразу из двух типов элементов.

Это обусловлено тем, что в отличие от карнизного, универсального варианта, фронтальные элементы в основном выполняют функцию направляющих, представляя собой элемент из жести по форме буквы «Т», с отсутствующей с одной из сторон палочкой. Этот тупик-ограничитель и препятствует стеканию воды на фронтон, направляя ее движение вниз.

Оба варианта изготавливаются только из тонких листов стали, защищенных специальным покрытием, так называемой крашеной оцинковкой.

Как установить капельник на крышу

Общие правила монтажа:

Элемент монтируется строго по кромке крыши.
Водоотвод устанавливается в вертикальном положении.
Для захвата влаги и осадков, с целью недопущения их накопления на кровле, устанавливать капельник необходимо по всему периметру крыши.
Планки для карнизов применяются с любыми материалами кровли, но в случае с мягким покрытием они нужны обязательно.
Сегодня капельник превратился в неотъемлемую часть крыши, из любых материалов, включая битумную черепицу, керамику или металлопрофиль. Его монтаж необходим не только по краю крыши, но и над дверными и оконными проемами зданий.

В зависимости от вида конструкции при монтаже необходимо также соблюдать специфические правила установки элементов.

Карнизный элемент при фиксации требует следующей технологии:

При наличии на нем защитной пленки, ее удаляют еще до начала монтажных работ.
Фиксация элементов производится на особые кровельные гвозди с интервалом в 150 мм между креплениями.
Элементы устанавливаются внахлест, не менее 20 мм друг на друга.
Для более четкого соединения деталей разрешается срезать углы на ребрах жесткости.
На завершающем этапе пластины заводятся в разрезы и плотно сдвигаются друг с другом.

Детали капельника фронтального типа устанавливают по-другому:

Для придания направления стекающей влаге от фронтона, их монтаж производят от карниза крыши.
Фронтальные детали разрезают таким образом, чтобы их можно было аккуратно соединить с карнизными элементами.
Фиксируют их при помощи кровельных гвоздей с шагом крепления 100 мм.
Для надежности и недопущения растрескивания элементов процедуру прибивания производят в шахматном порядке.
Элементы монтируются в нахлест верхнего на 20 мм кромки нижнего.
По завершении монтажа области с фронтальными деталями покрывают шпателем особой мастикой.
Как самостоятельно произвести монтаж.

Процедура самостоятельного монтажа капельника не является сколько-нибудь сложной и заключается в накладывании отдельных его элементов на обрешетку и фиксации их к крайней ее рейке при помощи гвоздей или саморезов.

Главное в этой операции не материалы или особое крепление – они максимально просты и доступны, а сама последовательность монтажа и своевременность этой процедуры. Как правило, капельник устанавливается уже после сборки системы ливневых стоков, но самого кровельного покрытия еще нет.

Именно в этот момент удобнее всего выполнять процедуру монтажа капельника, которая производится в несколько этапов:

Монтаж первого, карнизного элемента, начинают с любого произвольного края ската, в зависимости от предпочтений слева направо или справа налево. Первую деталь без всякой подрезки, то есть как есть, кладут на крайнюю доску обрешетки и закрепляют на ней саморезами или гвоздями. От того насколько ровно будет уложен первый элемент зависит положение последующих деталей, поэтому ориентируясь на первый изгиб, производят его монтаж максимально параллельно первой кровельной рейке. Таким образом, с обоих торцов капельника интервалы между кромками ската и волной должен быть идентичными и равняться в среднем 10 мм.
Далее, по технологии первого элемента, устанавливают вторую и следующие карнизные детали, но делают это с учетом двух моментов: нахлеста их друг на друга и фиксации одним крепежом для экономии сразу двух деталей в месте их нахлеста. Таким образом, одно крепление в виде гвоздя или самореза одновременно удерживает конец одного элемента и начало следующего.
Это справедливо для жесткого типа кровли, а мягкий ее вариант требует после установки карнизных деталей монтажа еще и фронтального капельника. Технология его фиксации такая же, за одним исключением. Установку фронтальных элементов начинают с самого низа ската, и первая планка сразу монтируется внахлест на уже установленный карнизный капельник.

В общем, вся работа не очень сложная и легко выполняется самостоятельно.

Блиц-советы

Не рекомендуется резать детали капельника болгаркой, потому что из-за высокой скорости вращения ее диска в месте распила под воздействием высокой температуры происходит выгорание полимерного и оцинкованного покрытия металла, служащего ему защитой, без которой он быстро начнет ржаветь.
Капельники изготавливаются из довольно тонкой жести, которую можно разрезать обычными ножницами по металлу, а время, затраченное на ручную резку деталей, с лихвой окупится долгим сроком службы собираемой из них системы.
Для того чтобы после установки капельника не возникло проблем с установкой других элементов кровли, перед его монтажом должны быть обязательно смонтированы следующие элементы: лобовая доска, обшивка свесов крыши, фиксаторы водоотливов и обрешетка. В случае с мягкой кровлей она должна предварительно быть еще и облицована ОСБ плитами.
При покупке пластин для капельника необходимо обращать внимание на их качество, толщину металла, наличие оцинкованного и полимерного покрытий.
Специалисты советуют раз за сезон производить полную проверку и осмотр системы водостока, чтобы вовремя очищать ее отвесы и воронки от скопления воронок и прочего мусора, ухудшающего эффективность ее работы.

0,00, (оценок: 0) Загрузка…

Источник: https://orcmaster.com/remont/krysha/snegozaderzhateli/kapelnik.html
