В этой статье:

Советы как сделать правильно крышу из металлочерепицы

Как крепить металлочерепицу
Технология укладки: принципиальные моменты

Примеры монтажа профилей
Монтаж элементов крыши

Качество будущей кровли во многом зависит от того, на каком материале для него вы остановите свой выбор. Несомненно, многое здесь зависит от вашей фантазии и финансовых возможностей. В изобилии предложений на современном рынке стройматериалов можно просто запутаться, ведь не факт, что если материал дорогой, то он обязательно высокого качества, а в случае крыши любая ошибка отражается на ее надежности и долговечности.

Все значительно упрощается, когда знаешь, что нужно искать. Одним из лучших решений является крыша из металлочерепицы. Цена ее вполне приемлема, и это при столь высоких эксплуатационных характеристиках материала. Более того, монтаж крыши из металлочерепицы можно проводить своими руками, что еще больше понижает стоимость крыши.

Современная кровля многослойная, и все слои ее «пирога»: паро- и гидрозащита, тепловая, пожарная и акустическая изоляция и прочее, должны быть совмещены в единую систему. Подбирать их следует примерно одного качества и почти с одинаковым сроком эксплуатации.

Как крепить металлочерепицу ↑

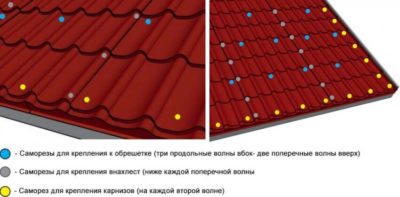

Крепление металлочерепицы на крыше – это один из узловых моментов устройства качественной кровли. Для фиксации листов материала используют кровельные саморезы 4,8х28 мм. В отличие от обычных, входящая в комплект прокладка из ЭПДМ-резины защищает места крепления от коррозии. К тому же саморезы можно подобрать под цвет кровли, то есть они абсолютно незаметны на поверхности, и цельность поверхности зрительно не нарушается.

Основные правила ↑

Направление закрутки крепежа – строго од 90⁰ по отношению к доскам.
Шуруповерт должен быть должным образом отрегулирован, чтобы обеспечивать минимальное сжатие прокладки под закрученным саморезом. Вращающий момент инструмента следует подбирать соответственно оптимального сжатия прокладки. Если он будет больше – от чрезмерного сжатия эксплуатационный срок прокладки сократится, меньше – появятся проблемы с герметизацией. Помимо прочего, при увеличении вращающегося момента возрастает вероятность проворота самореза в древесине, которое ослабляет фиксацию.
Параллельно нужно визуально контролировать уровень сжатия прокладки, так как возможны отклонения от стандартной настройки шуруповерта. К примеру, на более плотных участках саморез лучше слегка недокручивать.

Стальная стружка, образованная при закрутке крепежных элементов, может повредить покрытие, поэтому ее следует удалять, скажем, щеткой, но она обязательно должна быть мягкой.

Для закрепления листов черепицы предусмотрены штатные места, и при грамотно устроенной обрешетке саморез приходится прямо на ее доску. Эти точки крепления находятся примерно на порядка 10–15 мм ниже, чем линия штамповки, по центральной оси гребней соседних волн. В этом случае с одной стороны лист гарантированно прижимается к обрешетке и при этом не деформируется, а с другой – саморезы оказываются скрыты по профильной ступенью.
На участках, где листы идут внахлест, для лучшего прилегания более рационально вкручивать крепежные элементы под углом.

Технология укладки: принципиальные моменты ↑

В конструкции металлической черепицы предусмотрена специальная капиллярная канавка, по которой попавшая под лист вода спокойно стекает. Они обязательно должны остаться под следующим листом.

Листы укладывают строго горизонтально, взяв за ориентир линию карниза. Одна из принципиальных схем работает по системе сборки блоков из четырех листов, которые между собой зафиксированы короткими саморезами. Закрепив блок обрешетке одним элементом, его вращают вокруг оси до полного выравнивания. Допустимое смещение на 10 м карниза составляет 3 см, поэтому при многорядной укладке в блоках листы желательно устанавливать с незначительным поворотом против часовой стрелки – порядка 2-х мм.

Направление укладки от первого листа выбирают по удобству: либо вправо, либо влево, хотя есть и неписаное правило: начинать в край, где нет нужды в срезах.

Примеры монтажа профилей ↑

Простейший монтаж выполняется на прямоугольном скате, к примеру, односкатная крыша из металлочерепицы. Самым удобным считается направление укладки профилей по направлению слева направо, тогда каждый следующий подсовывают под предыдущий. Первый из них крепят в одной точке у конька, затем монтируют второй. Нижние кромки должны расположиться по ровной линии. Этот момент нужно предусмотреть заранее при фиксации профиля.

Для облегчения выравнивания этот саморез не должен захватить обрешетку. Если длины профиля недостаточно для покрытия ската, то используется 4–6 коротких. Верхний ряд аналогичен однорядной укладке. При соединении нижнего профиля с верхним для свободы выравнивания используют одно крепление без захвата обрешетки. К окончательному креплению покрытия приступают после полного выравнивания листов по горизонтали относительно карниза.

Аналогично укладывается двухскатная крыша.

Для скатов другой формы необходим раскрой листа. Для этого обычно используют шаблон, его называют еще черток. Он собран из четырех досок, которые скреплены по углам шарнирами, что позволяет свободно изменять форму шаблона. Черток накладывают на нужное место и закрепляют. Угол переносят на профиль и обрезают. В некоторых местах обрезку рекомендуется выполнять по месту.

Для раскроя листов металлочерепицы используют электроножницы, мелкозубчатую дисковую пилу или электролобзик, но никак не болгарку. Высокая температура, которой сопровождается работа болгарки опасна для верхнего изоляционного слоя профиля, а при его разрушении начинается коррозия материала.

Монтаж элементов крыши ↑

После установки покрытия монтируют узлы крыши из металлочерепицы. Первыми на очереди – коньковые элементы. Конек укладывают на полосу-уплотнитель. Ее пористая структура защищает от проникновения воды и вместе с тем обеспечивает вентиляцию. На ребрах коньковые элементы устанавливают с нахлестом в 15–20 см снизу вверх, фиксируя их к обрешетке. Для крепежа применяют специальные саморезы для конька.

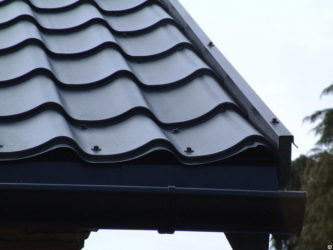

Торцевая планка помимо декоративной играет также защитную роль. Во-первых, он предохраняет крепления листов от ветровых воздействий, к примеру, от ослабевания, во-вторых – предохраняет конструкции из дерева от избытка влаги. Чтобы планка полноценно выполняла свои функции, он должен перекрывать верхний гребень. Крепят планки на заведомо установленный специальный торцевой брусок.

На завершающем этапе при необходимости желательно установить внешние ендовы, предназначенные для облагораживания внешнего вида стыка и отвода воды с внутреннего угла. Верхнюю ендову укрепляют саморезами. Очень важно проследить, чтобы крепежные элементы случайно не пробили бы нижнее ендова, так как это может привести к нарушениям в гидроизоляционном слое.

Последними этапами устройства крыши из металлочерепицы являются установка снегоотводящих планок и устройство дополнительного заземления. Не надо забывать, что мы имеем дело с металлической кровлей, и последнее мероприятие является обязательным, так как заземлить только посредством молниеотвода недостаточно – он не защитит человека от прямого попадания в крышу молнии.

Источник: http://stylekrov.ru/sovety-kak-sdelat-pravilno-kryshu-iz-metallocherepicy.html

Крепление металлочерепицы

В данном материале мы расскажем про тонкости крепления металлочерепицы к обрешётке.

Рассмотрим подробнее все этапы работы.

Как выполнять работу по креплению правильно и на что обратить внимание перед началом установки
Варианты состыковки частей
Способ крепления у основания
Крепление черепицы
Торцы, как их правильно соединять
Крепление саморезами

Металлочерепица – отличный вариант покрытия крыши.

В настоящее время является, пожалуй, самым популярным благодаря своей красоте и износостойкости, и вероятно, в будущем, популярность и надежность данного материала будет только расти.

1. Как выполнять работу по креплению правильно и на что обратить внимание перед началом установки

Использовать для резки лучше пилу с диском и ножницы по стали. Болгарку применять не рекомендуем, так как она может при резке задеть слой защиты, который необходим для износостойкости.

Нужно проверять в процессе работы, насколько сильно прикручен саморезом, каждый элемент крепления. Монтажнику понадобится мягкая подошва, и вставать для работы нужно в области нижнего прогиба черепицы.

Кровельные саморезы правильно расположить строго под углом 90 градусов от поверхности их деревянных пластин.

Для крепления понадобится не менее 7 саморезов на каждый квадрат. В случае даже небольшого повреждения верхнего слоя защиты из полимера желательно сразу обработать этот участок краской, подходящей по цвету металлочерепицы.

Саморезы подбирают под цвет материала с резиновой прослойкой. Монтировать нужно начинать с торца крыши, если крыша имеет два плоскости, и с обеих сторон высокой точки, если крыша куполообразная. Крепление располагают так, чтобы предыдущий лист был скрыт последующим. Деревянная обрешетка кровли устанавливается на равной дистанции друг от друга и совпадает с шагом металлочерепичногопокрытия.

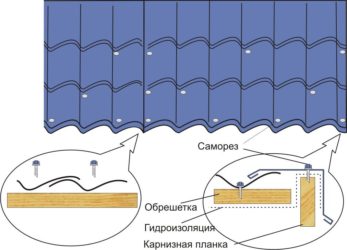

Чтобы крепить металлочерепицу к обрешетке, нужно знать некоторые правила.

Во время крепления саморезы закручиваются по одной полосе, ниже, чем полоса штамповки между гребнями на 12-14 мм. И тогда, саморезы вкручиваются в любое место, попадая в доску. Можно посмотреть видео на ютубе, если остались сомнения. Металл на досках монтируется без зазоров, и это дает возможность надежного крепления к обрешетке.

2. Варианты состыковки частей

В процессе установки можно стыковать черепицу двумя способами: волнами или рядами.

При стыковке волнами, саморезы закручиваются на каждом ряду, ниже штамповочной полосы. Если стыковка рядами, то она крепится на досках в каждой волне: саморезы вкручиваются в каждом ряду до края верхнего листа покрытия.

В основном сегодня применяют крепление карнизного узла с выступающим на 5 см листом.

Это удобно тем, что осадки сразу стекают в желобную канавку, и деревянные полосы защищены от воды, что обеспечивает долгий срок эксплуатации. Саморезы вкручиваются через волну выше на 7 см штамповочной полосы.

Чтобы самые нижние части волн не просели, крепят к более толстой доске. И еще важно сформировать узел этого крепления так, чтобы штатный рез был сверху карнизной части.

4. Крепление черепицы

Металлочерепица в верхней части каркаса всегда опирается на доски конька.

Обычно делают еще дополнительную подконьковую доску, чтобы оставить зазор между такими же досками соседних конструкций, это необходимо для хорошего вентилирования крыши. Часто для вывода конька на торец всей конструкции поверх планок используют более доски более толстые по ширине. Это дает возможность защиты от просадки конька.

Коньковая доска крепится саморезами на самых высоких точках кровельного покрытия. Между креплениями желательное расстояние до 80 см. Все места фиксации на равном расстоянии от обрешетки, поэтому деформации не должно быть во время закручивания саморезов.

5. Торцы, как их правильно соединять

Вначале закрепляются листы черепицы по торцевым частям кровли.

Дальше торцевую планку фиксируют через одну волну на самых высоких точках каждого листа. Расстояние между креплениями до 80 см. Крепеж с наружней стороны в этих местах останется заметным, поэтому желательно сделать разметку для точности и симметрии.

Дополнительное крепление саморезами производится в случае, если вы хотите, чтобы конструкция была еще более надежной и защищенной, в том числе от сильного или ураганного ветра.

Тогда саморезами крепятся листы черепицы между собой по волнам и рядам дополнительно, и листы к обрешетке по полосе карниза и по полосе конька, и вдоль торцевой полосы листы на досках.

Что еще дополнительно нужно знать!

Там, где внутренние стыки, для крепления черепицы используют планку для разжелобки стандартной конструкции.

Нахлест не больше 15 см и шов герметизируют в обязательном порядке.

Источник: https://nesmetnoe.ru/stroitelstvo/krovlya/147-kreplenie-metallocherepitsy.html

Монтаж кровли из металлочерепицы своими руками — пошаговая инструкция

Необходимость надёжного и качественного перекрытия сооружений различного назначения является аксиомой. Застройщики все чаще предпочитают металлочерепицу, в замену классическому шиферу и оцинкованной жести. С виду сложная укладка материала, доверяемая специалистам, может быть успешно выполнена самостоятельно с подсобниками из числа родственников и хороших знакомых. Желание, азарт, наличие необходимых инструментов должны базироваться на определённых теоретических знаниях для получения, ожидаемого от работы результата. Теоретические моменты и полезные советы представлены в этом материале.

Преимущества и недостатки покрытия

В пользу выбора металлочерепицы можно привести такие качества кровельного материала:

экологичность – в составе отсутствуют вредные вещества и составы;
небольшой вес – 3,6-5,2 кг/м2;
отличная прочность, достигаемая наличием конструктивных рёбер жёсткости, придаёт правильно установленному листу металлочерепицы с толщиной 0,5 мм способность устоять при нагрузке более 200 кг/м2;
монтаж и ремонт кровли не отличается сложностью;
пожарная безопасность;
эстетичный классический вид с широкими возможностями выбора материала различной толщины, профиля, защитного покрытия и цвета;
минимальное линейное расширение под действием температуры и высокая устойчивость к её перепадам.

Выбирая материал нужно знать и его недостатки. У металлочерепицы это:

Склонность к образованию на поверхности листа конденсата от разницы температур наружного воздуха и чердачного помещения. Для материала, основой которого является металл, это может стать причиной коррозионных процессов.
Шумность при попадании на неё атмосферных осадков (дождя, града) и от контакта с раскачиваемыми ветром ветками деревьев.

Обе проблемы значительно сглаживаются обязательным утеплением кровли со стороны чердака. Утеплительный «пирог» смещает «точку росы» наружу и одновременно выполняет роль звукоизоляции.

Расчёт материала и необходимой фурнитуры

Чтобы заказать полный комплект материалов для обустройства кровли необходимо произвести обмер подготовленной конструкции. Измерению подлежат:

Длина ската – измеряется по центру и на краях свеса от конька к наружному краю нижней карнизной доски. Основным считается максимальный показатель с добавлением припуска навеса.
Ширины ската.
Длины внешних (хребтов) и внутренних (ендов) углов и их суммирование.
Длины коньков и карнизов по периметру конструкции крыши.

Все результаты замеров переносятся на эскиз или план крыши. По этому эскизу продавец-консультант или специалист строительной компании сможет произвести точный подсчёт необходимого количества листов металлочерепицы различных размеров. Листы производятся в 1, 3, 6 или 10 модулей (модуль – единица площади, равная одному профильному ряду металлочерепицы). Подбор необходимых по размерам листов позволит снизить количество отходов материала при укладке крыши со сложной геометрией.

https://www.youtube.com/watch?v=ShxAnuK-ewg

Пример раскладки листов металлочерепицы на 1-ом из скатов вальмовой крыши.

При подсчёте количества листов учитывают их полезную площадь, которая на 8-12% меньше общей за счёт перехлеста листов между собой. Затем список дополняют водосборники, ендовы, конёк, держатели снега, планки и листы из стали в цвете выбранной черепицы, необходимый крепёж. На плане крыши должны быть нанесены существующие и планируемые вентиляционные шахты, антенны, окна (мансардные, слуховые), дымовые трубы. Их отделка в местах примыкания к кровле также потребует приобретения специальной фурнитуры.

Подготовительные работы

Основным монтажным работам предшествуют обязательные подготовительные. Их важность нельзя приуменьшать. На этом этапе проверяют:

Правильность собранной стропильной системы, точность её геометрии.
Наличие обрешётки, контробрешетки. Соответствие сечения погонажного материала и шага обрешётки шагу стропил, предполагаемой нагрузке, рекомендациям сопроводительной документации производителя черепицы.
Наличие сплошной или дополнительной обрешётки карниза для надёжного закрепления применяемых элементов безопасности (ограждения, снегозадержатели).
Целостность мембран изоляции.
Наличие дополнительных досок крепления коньков и досок для усиления в ендовах.
Возможность организации вентиляции всего пространства под кровлей. Для этого должны быть предусмотрены обязательные карнизные и коньковые продухи. При их наличии воздух поступает в карнизной части, проветривает и высушивает от возможного конденсата изнаночную сторону металлочерепицы, удаляется через коньковую зону.
Проводилась ли обработка деревянной конструкции специальными средствами для огневой и биологической защиты.

Устройство стропильной системы, обрешетки и гидропароизоляции.

Основные работы

Пошаговый монтаж металлочерепицы на крышу собственными силами.

Для предусмотренной системы стока воды монтируют кронштейны не дальше 0,7 м друг от друга.
Прибивают карнизные планки (шаг 30 см) оцинкованными гвоздями. На планку слегка напускается и подрезается плёнка гидроизоляции, уложенная под обрешёткой.
Первый укладываемый лист металлочерепицы выравнивается у фронтона и временно закрепляется одним саморезом у конька, другим – у карниза.
Временно закрепляются следующие три листа и весь блок выравнивается.
Теперь нужно закрепить все листы черепицы на обрешётке.
Далее операция с 3-4 листами повторяется, пока весь скат не будет укрыт.
Края профиля металлочерепицы не должны доходить до оси конька минимум 8 см. На них устанавливается вентиляционная лента и затем в высших точках профиля саморезами (шаг 30-80 см) крепятся коньковые планки.
Устанавливается снизу вверх фронтонная планка: шаг крепления – 30-60 см, нахлест – 5-10 см. Планка должна накрывать верхнюю линию профильной волны.

Обустройство ендов

Когда полноразмерные листы черепицы уложены, выполняется оформление внутренних углов. Ещё на подготовительном этапе в ендовах набивались дополнительные доски обрешётки для способности выдержать нагрузку от вероятных снежных «мешков». Теперь снизу к коньку укладывается сам жёлоб из гнутого листа. Вертикальный нахлест листов – 200 мм. Ширина листа от оси ендовы – по 0,5 м на сторону.

На уложенных листах желоба делается разметка (10 мм по сторонам от оси ендовы), по которой будут раскраиваться примыкающие к внутреннему углу листы. По краям желоба крепится специальный уплотнитель. Подрезанные, согласно разметке, листы металлочерепицы выставляются на свои места и крепятся к обрешётке не ближе 0,25 м от оси угла. Показатель правильного крепления – отсутствие зазоров между черепицей и уплотнителем и плотное прилегание листа к доске обрешётки в месте крепления. Если края прилегания черепицы к ендове были отрезаны неровно и с дефектами – не стоит переживать. Все недостатки скроются под установленной декоративной накладкой.

Устройство кровли возле труб

Проходящие через кровлю трубы и шахты вентиляции по периметру обкладываются пристенным профилем из гнутых оцинкованных листов, имеющих устойчивое полимерное покрытие. Нахлест профилей на трубу – не меньше 15 см. Крепятся они к обрешётке под листами черепицы, примыкание к трубе обрабатывается герметиком. Под нижний профиль заводится и крепится «галстук» — плоский треугольный лист с отбортовкой – для обеспечения отвода попадающей под кровлю воды от трубы в сторону карниза. После монтажа пристенного профиля, «галстука» и самой металлочерепицы, устанавливаются элементы примыкающего «фартука» на стыках с трубой.

Аксессуары

Установка предусмотренных планом аксессуаров производится строго по технологии, указанной производителем в прилагаемой инструкции к конкретному изделию. Но все устанавливаемые лестницы, ограждения, вентиляционные выпуски, мостики и другие аксессуары объединяет общее правило крепления – через листы кровельного материала непосредственно к обрешётке с использованием синтетических прокладок.

Полезные советы от практиков

Металлочерепица – мерный материал, длина листов которого достигает 7,5 м. Для её временного складирования или длительного хранения подбирается ровная площадка с установленными через 0,5 м деревянными брусами. Такие же брусья используют, как прокладки между листами. Стопка сложенных листов накрывается и придавливается сверху (в 2-3 местах) грузом, способным предотвратить нежелательное перемещение материала от порывов ветра.
Подача кровельного материала на крышу осуществляется по двум доскам, как по направляющим.
Применение «болгарки» при работе с металлочерепицей следует исключить, потому что при резке, кроме края в области реза, полимерное покрытие также нарушается (прожигается) в местах попадания на него горячих металлических опилок. Второй важный момент – гарантия на листы, порезанные этим электроинструментом, отменяется производителем.
Под декоративной накладкой ендовы уплотнители не используются. При фиксации накладок нужно проследить, чтобы сама ендова не была повреждена саморезами.
Пристенный профиль примыкания может монтироваться сразу на плоскость стены или в подготовленную штробу с обязательным уплотнением стыка герметиком.
Большой свес с карниза может стать причиной деформации края металлочерепицы. Оптимальный свес – 40 мм.
Саморезы приобретаются из расчёта 7-10 шт/м2. Длина саморезов для крепления черепицы к обрешётке – 25 мм, между собой – 19 мм.
Обычно к обрешётке металлочерепица крепится в каждую третью волну профиля; возле фронтонов, коньков и карнизов – через волну. Саморез загоняется на 1,5 см ниже линии штамповки.
Работа с металлочерепицей требует максимальной аккуратности и деликатности для сохранности напыленного слоя.Поэтому работая на крыше, применяют обувь с мягкой подошвой.

Технология монтажа кровли из профиля металлочерепицы не сложная. Следование её пунктам и надлежащее обслуживание крыши в дальнейшем могут снять вопрос перекрытия здания с повестки дня лет на 50.

Источник: http://KakPostroit.by/krysha/montazh-metallocherepicy.html

Монтаж кровли из металлочерепицы своими руками: пошаговая инструкция и особенности устройства

Металлочерепица является одним из популярных кровельных материалов. Это связано с его хорошими эксплуатационными свойствами, доступностью и возможностью самостоятельно выполнить монтаж.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

небольшой вес — всего 4–6 кг/м2;
широкий цветовой ассортимент; Металлочерепица выпускается разного цвета, поэтому её легко подобрать для оформления внешнего вида индивидуальной постройки
разные модели — внешний вид волн; Модель металлочерепицы выбирают в зависимости от её несущих характеристик и угла наклона крыши
экологическая чистота — вредных веществ в составе материала нет;
высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м2 и больше);
устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
невысокая стоимость;
возможность самостоятельного монтажа.

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

Устройство утеплённой и неутеплённой кровли

Металлочерепицу можно использовать для покрытия частного дома и любой хозяйственной постройки. Крышу жилых домов всегда делают утеплённой. Кровельный пирог утеплённой жилой мансарды имеет наибольшее количество слоёв:

металлочерепица — выполняет защитную функцию строения;
шумоизоляция — гасит вибрацию и шум из-за внешнего воздействия на металлические листы;
обрешётка — место крепления кровли;
контробрешётка — обеспечивает вентиляционный зазор, не даёт образовываться конденсату;
гидроизоляция — защищает утеплитель от влаги;
теплоизоляция — удерживает тепло внутри жилого помещения;
стропильная система;
пароизоляция — предотвращает проникновение влаги изнутри помещения;
внутренняя обшивка.

При обустройстве кровельного пирога под металлочерепицу лучше не экономить, чтобы крыша получилась качественной и прослужила долго

На хозяйственной постройке или летнем необогреваемом садовом домике конструкция кровельного пирога под металлочерепицу гораздо проще:

металлочерепица;
обрешётка;
контробрешётка;
гидроизоляция;
стропильная система.

Металлочерепицу хорошо использовать для крыши хозяйственных построек, навесов от солнечных лучей, гаража и бани

Монтаж кровли из металлочерепицы

Застелить крышу металлочерепицей можно и самостоятельно, если заранее изучить инструкцию, выполнить расчёт материала и подготовить нужные инструменты.

Перед работой важно запомнить основные правила по монтажу металлочерепицы на крышу

Необходимые инструменты

Для укладки металлочерепицы на крышу понадобятся:

ножницы по металлу; Для монтажа кровли из металлических листов необходим разный ручной инструмент и измерительные приборы
электрическая дрель;
шуруповёрт;
длинная рейка;
монтажная лента;
измерительный прибор;
молоток или киянка;
маркер или строительный карандаш.

Выполнять работы рекомендуется с защитными средствами: в пластиковых очках и рукавицах.

Также понадобится прочная лестница. Для монтажных работ на невысоких хозяйственных постройках лучше использовать стремянку. А для передвижения по крыше здания необходимо закрепить деревянную лестницу на коньковой планке.

Для безопасности и удобства монтажа металлочерепицы используют лестницы, закреплённые на верхней части крыши

Расчёт материалов

У листа металлочерепицы есть две ширины:

общая (1180 мм);
полезная (1100 мм) — края не считаются, так как листы стелятся внахлёст друг на друга.

При расчётах используют значение именно полезной ширины.

При желании можно заказать у производителя материал по собственным размерам, чтобы потом не резать листы

Для определения нужного количества материала надо замерить крышу и вычислить:

Сколько получится рядов. Для этого ширину ската (по карнизу или коньку) разделить на полезную ширину листа металлочерепицы. Например, 5 м : 1,1 м = 4,5. Полученное число округлить до 5 рядов.
Сколько листов в ряду. Для этого высоту ската нужно разделить на длину листа металлочерепицы (стандартный лист 2,5 м). Например, 3,5 м : 2,5 м = 1,4. Округлить до 2 штук. При желании можно заказать длину листов, равную высоте ската.
Количество материала. Получается: для одного ската нужно 5*2=10 листов, а для двух — 20 листов.

Сразу необходимо подсчитать и количество крепёжных элементов. На 1 м2 приблизительно требуется 7–8 саморезов, а также 3 шт. на 1 погонный метр конька и ендовы.

Цвет шляпки самореза для крепления металлочерепицы к обрешётке можно подобрать в тон кровельному материалу

При выборе саморезов нужно обращать внимание на:

расстояние между витками — саморезы с большим расстоянием между витками подойдут для крепления металлочерепицы к деревянному брусу;
наконечник — саморезы с острым наконечником крепят металлочерепицу к металлической основе;
длину — длинные саморезы подходят для фиксации доборных элементов, короткие — для соединения листов и крепления металлочерепицы к обрешётке (2,8 см);
форму шляпки.

Технология набивки обрешётки под металлические листы

Вес металлочерепицы небольшой, поэтому специального основания под неё не требуется. Нужно лишь к стропильной системе прибить обрешётку.

Набивать обрешётку под металлочерепицу нужно точно по разметке

При этом важно правильно определить шаг укладки досок. Расстояние между первой и второй доской должно быть 25–35 см (в зависимости от расстояния между изгибами листа конкретной модели металлочерепицы), далее шаг увеличивается на 5 см и выдерживается постоянным.

Шаг обрешётки должен соответствовать шагу волны металлочерепицы

В проблемных местах (размещения ендов, примыкания металлочерепицы к трубе и возле окон) обрешётка делается сплошной.

Технология укладки металлочерепицы на крышу

Обычно металлические листы начинают стелить с правого края прямоугольного ската крыши. Тогда каждый следующий лист укладывают на предыдущий. Если двигаться в обратном направлении, то каждый следующий лист подкладывают под предыдущий. Если же скат треугольной формы, то первый лист кладут по центру ската (там, где самая большая его высота). А остальные уже крепят к нему с обеих сторон. Сам монтаж выполняют в следующей последовательности:

Укладывают первый ряд металлочерепицы. При этом не стоит сразу надёжно фиксировать листы. Лучше немного прихватить в одном месте, выровнять их относительно друг друга и края ската. Первый ряд должен свисать с карниза на 5 см.
Начинать работу можно как с левой стороны, так и с правой
Фиксируют металлочерепицу. Рекомендуется использовать только качественные крепёжные элементы, поскольку от этого напрямую зависит срок службы кровли. Располагать саморезы нужно через волну.
Крепежи нужно располагать через волну, закручивать крепко, но не пережимать уплотнительное кольцо
В месте стыка часть угла срезают, чтобы удалить уплотнение. Возможен вариант выпрямления капиллярной канавы, которая располагается под штамповочной чертой.
Если необходимо передвигаться по металлочерепице, то наступать можно только на нижнюю часть волны
Повторяют процесс для второго и последующих рядов.
Есть разные варианты укладки металлочерепицы в два ряда, поэтому изучив принцип монтажа, можно выбрать более удобный способ для конкретной крыши
Фиксируют торцевые планки. Укладывают их внахлёст в 2 см.

Во время работы с металлическими листами нужно соблюдать некоторые правила:

передвигаться по крыше аккуратно, в удобной обуви, наступать только на нижнюю часть волны;
место среза сразу закрашивать специальной краской. Болгаркой резать металлочерепицу запрещено, так как нарушается защитное покрытие;
после монтажа снять с поверхности материала защитную плёнку: она будет выглядеть не эстетично, если раскрошится под воздействием солнечных лучей.

Монтаж кровельного конька

Конёк изготавливается из того же материала, что и кровельное покрытие. Его монтаж выполняют следующим образом:

По коньковой планке прокладывают специальную уплотнительную ленту (аэроролик). Затем её концы прижимают к металлочерепице, и лента приклеивается. Делают это для предотвращения попадания под конёк атмосферных осадков. Между лентой и коньковой планкой должен оставаться вентиляционный зазор в 5 мм.
Центральная часть ленты делается из прочной ткани, а края — из гофрированного алюминия, промазанного бутиловым клеем
Фиксируют конёк на планках, которые расположены на торцах металлочерепицы, при этом он должен выступать на 2–3 см. Если используется плоский конёк, то его просто укладывают внахлёст.
Для крыши из металлочерепицы можно использовать плоский или полукруглый конёк

При угле наклона скатов в 45° перед установкой конька нужно проверить его совместимость с крышей подобной конструкции. Иначе есть риск проникновения влаги в подкровельное пространство, что повлечёт за собой полную замену кровли.

Монтаж ендовы

Если крыша сложной формы, то на стыке двух скатов ставится ендова.

Сначала крепится нижняя ендова, затем монтируется кровельное покрытие, после чего стык закрывается верхней ендовой

Выполнять её монтаж нужно в соответствии с технологией:

Вдоль стыка скатов крыши закрепить дополнительную доску, на которую будет монтироваться нижняя ендова.
Нижняя ендова крепится к доске, уложенной между частями обрешётки
Начинать укладку ендовы нужно снизу. Элементы стелить внахлёст на 15–30 см.
Когда нижняя ендова закреплена, укладываются металлические листы кровли
Нижнюю планку обрезать по линии карниза.
Если на ендове не было загнутых краёв, выполнить отбортовку, подкладывая уплотнитель.
Между осью ендовы и металлическими листами оставить зазор в 8–10 см. Листы зафиксировать шурупами. Крепёжные детали располагать в 1,5 см от штамповочной линии и в 25 см от оси ендовы. Если крепление было правильным, то металлочерепица будет соприкасаться с доской ендовы.
Поверх кровельного покрытия закрепить верхнюю декоративную ендову.
Ендова монтируется на многоскатных крышах

Отделка труб

Для отделки мест выхода трубы отопления или вентиляции используются специальные фартуки. Монтаж выполняется следующим образом:

В трубе делается штроба глубиной 1–1,5 см.
Для герметизации стыка трубы с металлочерепицей используется металлический фартук
В неё вводится планка внутреннего фартука. Место примыкания заделывается герметиком.
Поверх фартука укладывается металлочерепица и фиксируется саморезами.
Сверху на металлическую кровлю крепятся детали верхнего фартука.

Заземление

Применяя металлические листы в качестве кровельного материала, стоит подумать про обустройство заземления. Для этого можно использовать штырь-электрод или металлические трубы (естественное заземление). Но только не трубы с горючими жидкостями, канализационные и центрального отопления.

Металлическую крышу необходимо заземлить, чтобы избежать проблем во время грозы

Поперечное сечение штыря-электрода должно составлять 50 мм2 и более, а толщина полосок стали — от 4 мм. На крыше крепится молниеприёмник: стержень из стали толщиной 12 мм и длиной 200–1500 мм. Для него можно использовать трубу с запаянным торцом. Штырь заглубляется в землю и соединяется оцинкованной проволокой из стали сечением 6 мм и более с этим громоотводом.

Во время грозы молниеприёмник принимает на себя электрический разряд и передаёт его в землю

Установка снегозадержателей

На последнем этапе монтажа к кровле крепятся снегозадержатели. Этот элемент является обязательным, если использовалась металлочерепица с полиэстеровым покрытием.

Чем больше наклон крыши, тем больше снегозадержателей потребуется

Располагать планки снегозадержателя нужно в один или два ряда в шахматном порядке. Чем угол наклона ската больше, тем больше планок нужно использовать. Крепить их к металлочерепице можно теми же саморезами, что использовались для монтажа кровли.

Снегозадержатели ставятся для безопасности находящихся внизу людей, когда начинается сход с крыши заледеневшей снежной массы

Полезные рекомендации по уходу

Срок службы металлочерепицы зависит и от правильности монтажа, и от соблюдения правил ухода. В первую очередь это касается регулярной чистки. Но чистить металлочерепицу нужно правильно, чтобы не повредить защитный полимерный слой. Основные этапы ухода за металлочерепичной крышей:

для удаления грязи и листьев нужно использовать ворсистую щётку;
при наличии более серьёзных загрязнений можно выбирать специальные средства, предназначенные для полимерных покрытий;
водосточную систему прочищать только водой под напором;
снег удалять специальными инструментами, которые не способны повредить материал (пластиковым скребком).

Правильный уход может продлить срок службы металлочерепицы до 50 лет.

Металлочерепица может стать отличной защитой строения от погодных явлений. И прослужит она не один десяток лет, но при условии соблюдения технологии монтажа, выбора качественных доборных элементов и крепёжных деталей, а также своевременной чистки и ремонта.

Вам также может понравиться

Источник: https://Roofs.club/krovlya/montazh-krovli-iz-metallocherepitsyi.html

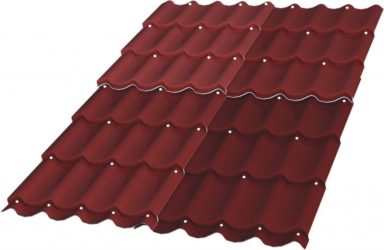

Схема крепления листов металлочерепицы саморезами

Металлочерепица — кровельный материал из металла с формой профиля листа, имитирующей классическую глиняную черепицу. Его крепят к деревянной обрешетке. Для этого используют специальные саморезы. Монтаж осуществляют с учетом отличительных характеристик материала.

Устройство и виды обрешетки под металлочерепицу

Используют сухую обрезную доску, обработанную антисептиком, не имеющую на поверхности следов плесени, гниения, грибковых поражений. Ее монтируют горизонтально к стропилам и вертикальным рейкам. Габариты элементов: ширина — 100, толщина — 25-30 мм. Последний размер должен быть у всех деталей одинаковым, предельное отклонение не более 3 мм. Крайняя нижнюю доску делают на 15 мм толще прочих. Для крепления конька вдоль верхнего конькового среза кровли устанавливают специальную рейку.

Применяют три вида обрешетки:

1. Разреженная (шаговая) самый распространенный тип, пригоден для крыши с уклоном от 20°. Оптимальный шаг между досками равен длине волны кровельного покрытия. Исключение составляет расстояние между рейками первого и второго ряда. Оно должно быть меньше на величину свеса листа — примерно на 5 см. При таком расположении досок несложно закрепить металлочерепицу, так как сразу видны места для саморезов. Допустимое расстояние от одного элемента каркаса до другого 30-70 см. Чем больше уклон кровли, тем меньше снега на ней скапливается, тем больше можно делать шаг между досками.

2. Сплошная. Пригодна для пологой кровли, с уклоном от 14 до 20°. Шаг между досками — 2-3 см.

3. Комбинированная. При таком варианте на основной части крыши делают шаговую обрешетку, а в районе конькового соединения, печной трубы, ендовы, мансардного окна, люка, снегозадержателей — сплошную.

Что надо знать о саморезах?

Для металлочерепицы используют специальные кровельные шурупы-саморезы с острыми наконечниками. При ввинчивании они прорезают лист покрытия и плотно фиксируют его.

Отличительные особенности:

Их изготавливают из высокоуглеродистой оцинкованной стали. Долго не ржавеют от частого контакта с дождевой водой и снегом. На шляпке качественных кровельных шурупов ставят маркировку.
Саморезы выпускают в разных цветах. Это позволяет подобрать их под оттенок кровли, они не выделяются на фоне покрытия. Для медной черепицы выбирают специальные изделия из этого же металла.
В комплект кровельных крепежных элементов входят резиновые или латексные оголовки и пресс-шайбы. При ввинчивании они расплющиваются, что создает эффективную гидроизоляцию в отверстиях. Проникновение воды внутрь значительно уменьшается. Некачественные прокладки (пресс-шайбы) со временем разрушаются и в отверстия начинает попадать влага.
Длина — не менее 2,8 см и обязательно на 2 см больше общей толщины кровельного покрытия и слоя гидроизоляционного материала.

Схема и способы крепления

Саморезы устанавливают в самом жестком месте волны — дно, почти у основания следующей. Если каркас смонтирован правильно, то крепежи попадают на поперечные доски. Нельзя ставить в верхней части волны — в этом случае металлочерепица прогибается.

Перед началом монтажа рекомендуется выполнить чертеж обрешетки и кровли с отмеченными местами расположения шурупов. Слишком большой расход саморезов требует такого же количества отверстий. Это приводит к тому, что под крышу во время дождя попадает больше влаги, значит, материал быстрее разрушится. Если ставить их редко, то черепица будет вибрировать от ветра, создавать шум и скоро придет в негодность.

Стандартная схема:

Крайние листы (торцы и свес) фиксируют на каждой волне. Такой же расход планируют в районе конька, ендовы, разжелобках.
Основную часть крепят через одну волну.
Между собой металлочерепицу соединяют вдоль каркаса с шагом 1 м.
На доборных элементах — 3-5 штук на пог. м.
Саморез должен находиться по центру доски обрешетки или не ближе 1—1,2 см от ее края.

Для составления чертежа и расчета необходимого количества выясняют, сколько нужно саморезов на квадратный метр. Обычно это не менее 8—12 шурупов. Для крыши сложной геометрической формы количество увеличивают.

Нюансы монтажа металлочерепицы

Черепицу изготавливают из следующих материалов:

холоднокатанная листовая оцинкованная сталь;
алюминий;
медь.

Первые две имеют на поверхности с одной или обеих сторон специальное защитное полимерное покрытие, предотвращающее воздействие ультрафиолета и атмосферных осадков.

По инструкции для резки и крепления металлочерепицы нельзя использовать устройства и приспособления, вызывающие нагрев. Это связано с риском повреждения защитного полимерного покрытия. Дрель и шуруповерт правильно включать на небольших оборотах. При вкручивании необходимо контролировать силу нажима, она должна быть умеренной. Сгибание, слишком большое давление тоже приводят к разрушению защитного полимерного слоя и деформации материала. Недостаточный нажим не зафиксирует изделия надежно.

Инструменты для монтажа

Чтобы правильно закрепить металлочерепицу саморезами, понадобятся следующие инструменты:

рулетка;
маркер;
молоток;
шуруповерт или дрель с функцией работы на малых оборотах, допустимо использовать отвертку, электроинструменты удобнее с питанием от аккумулятора, а не от сети;
инструмент для резки металла — электролобзик, пила по металлу, твердосплавная дисковая пила.

Инструменты располагайте в удобном месте, чтобы исключить возможность их падения с крыши.

Крепление кровельных саморезов

При монтаже металлочерепицы соблюдают правила:

1. Начинают с правого или левого нижнего угла, а если крыша шатровая, то ровно от центра для создания симметрии, завершают работу у конька.

2. Свес над линией карниза делают не менее 5 см. Он нужен для того, чтобы дождевая и талая вода стекали прямо в водосток. В особых случаях, при сложных условиях допустимо устанавливать первый лист выше карнизной доски, но желательно избегать этого.

3. Шурупы ввинчивают по направлению снизу-вверх строго под прямым углом к поверхности кровли. Иначе пресс-шайба не закроет отверстие и в него будет попадать вода.

4. Саморез располагают на расстоянии 10—15 мм от штамповочной линии между гребнями волн.

5. Зазор между шляпкой шурупа и черепицей должен составлять не менее 0,5—1 мм. Шляпка при ввинчивании слегка деформируется, резиновая прокладка плотно прижимается к плоскости покрытия. До упора закручивать изделия нельзя, иначе велик риск деформации.

6. Листы монтируют внахлест на ширину одной волны. В местах стыков саморезы устанавливают в подъем волны, сквозь оба слоя материала. Это необходимо, чтобы не было зазора и не проникала вода. Для этой цели используют специальные короткие шурупы.

7. Конек размещают поверх закрепленной металлочерепицы, фиксируют к доске в верхней части обрешетки.

Если уклон крыши небольшой, то места стыков и примыкания черепицы к вертикальным поверхностям и элементам при монтаже дополнительно обрабатывают силиконовым герметиком для создания барьера для проникновения влаги. Если в процессе было повреждено полимерное защитное покрытие, то это место закрашивают антикоррозийной краской по металлу.

Источник: http://stroitel-list.ru/krovlya/metallocherepica/sxema-krepleniya-listov-metallocherepicy-samorezami.html
