Как крепится профлист на крыше?

В этой статье:

Правила крепления профнастила саморезами на крыше: выбор крепежей

Финишное кровельное покрытие – один из важнейших элементов здания, который принимает на себя «удар» всех атмосферных явлений – ветра, дождя или снега. Так как карты кровельного профлиста сложной волнообразной формы, есть определенные правила крепления профнастила на крыше, которые и рассмотрены в этой статье. Вы узнаете, какие нужны саморезы для кровли из профнастила, схемы их крепления и расход на 1 м².

Вариант устройства кровли из профилированного стального листа

Правильное крепление профнастила на крыше саморезами

При установке наружной поверхности кровли очень важным моментом является правильное использование крепежа. При сильном ветре отрывающие нагрузки на финишное покрытие могут составлять до 600 килограмм на один квадратный метр. Кроме того, излишняя деформация листа при затяжке винта, может привести к нарушению герметичности кровли в месте его установки.

Это часто приводит к необходимости полной переборки кровельного пирога, чтобы установить место протечки и ликвидировать её. Первое, что нужно понимать – какие саморезы нужны для профнастила на крышу. Для этого подойдёт не всякий винт, поэтому нужно подбирать специальный крепёж, обеспечивающий усилия прижатия листа к обрешётке и герметичность крепления.

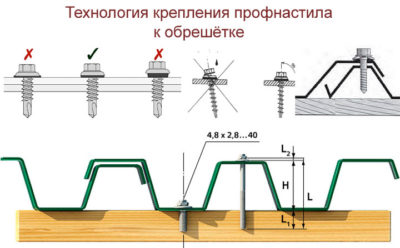

Конструкция специального крепежа для профнастила с уплотнительной шайбой

Подбирается крепёж, по цвету совпадающий с покрытием кровли и оснащённый эластичной уплотняющей шайбой из пластика.

При наворачивании винта используется шуруповёрт с контролем усилия затяжки. Винт устанавливается во впадину строго перпендикулярно поверхности профнастила, при установке не допускается прогиб поверхности внутрь. Если при заворачивании получился перекос, винт необходимо вывернуть, в отверстие забить деревянную пробку с использованием клея ПВА-М и установить саморез правильно.

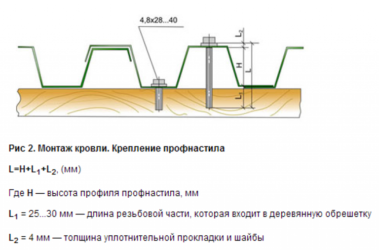

Для устройства финишного покрытия крыши используется профилированный лист СН35 или СН45. Соответственно используется крепёж в виде самонарезающих винтов длиной от 20 до 50 миллиметров:

при установке во впадину листа – длиной 20 мм;
при установке в месте нахлёста соседних листов – 50 мм;
для крепления коньковой планки через профнастил – 50 и более миллиметров в зависимости от конструкции крыши. В отдельных случаях можно применять и более длинные крепежи.

При покупке винтов нужно учитывать большой процент их отбраковки по качеству. Основной недостаток винтов заключается в недостаточно острой части бурового конца, что может привести к завальцовке краёв отверстий и деформации листа. Диаметр винта выбирается в пределах 4,8-6,3 миллиметра.

К правилам установки крепежа на профлист

Как правильно устанавливать листы профнастила на крыше

Кровля монтируется в определённом порядке, обеспечивающем её прочность и герметичность.

Установку отдельных листов начинают с левого нижнего конца. На первом вертикальном ряду выполняется фронтонный свес не более 40 сантиметров шириной. Но листы укладываются не порядово, а в шахматном порядке, то есть вторым будет первый лист второго вертикального ряда, затем второй второго вертикального ряда, далее – второй первого. Таким образом формируется скат одной стороны кровли, после чего начинается монтаж второго в таком же порядке. Вертикальность рядов необходимо контролировать монтажным шнуром.

Нахлест листов по вертикали должен составлять не менее 20 сантиметров, по горизонтали этот показатель зависит от конструкции профнастила. В обычных условиях такой нахлёст выполняется в одну волну, в более жёстких климатических обстоятельствах – в две. Решение принимается на стадии проектирования в зависимости от климатических условий в регионе строительства.

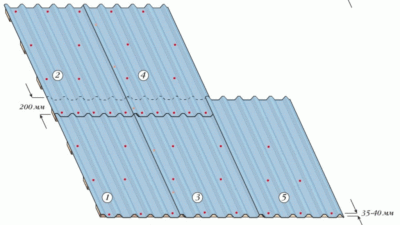

Схема крепления листа профнастила на крыше

Для стандартного листа 0,8х1,1 расстояние между винтами составляет 0,5 метра, то есть – на 1 м2 приходится 4 штуки. Но нужно учесть, что по нижней кромке листа первого ряда кровельного пирога крепёж устанавливается в каждую нижнюю полку.

Фронтонные края финишного покрытия крепятся с интервалом порядка 250-300 миллиметров. Кроме того, нахлеста боковые, коньковые и ветровые планки крепятся теми же деталями, увеличивая их удельный расход.

Среднюю величину расхода крепежа принимают равной 8 штукам на квадратный метр, при этом уходит 4 штуки длиной 35 мм, 2 штуки – 20 мм и столько же более длинных, от 50 мм. Но нужно иметь в виду, что этот показатель напрямую зависит от множества факторов:

конструкции крыши;
толщины листов финишного покрытия;
применяемого профиля.

Как не надо крепить профнастил на крыше, показано в видеоролике:

Крепление профлиста саморезами на крыше – один из важнейших моментов для устройства кровли и это нужно учитывать при её монтаже.

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Определение количества крепежа на один лист профнастила

Проще всего было бы ответить на этот вопрос простым пересчётом. Если на 1 квадратный метр кровли идёт 8 саморезов, а его площадь составляет: 0,8 х 1,1 = 0,88, логично сделать пересчёт таким образом: 8 х 0,88 = 7 штук с округлением. Но считать удельный расход крепежа в данном случае просто нет смысла, гораздо проще сосчитать общую площадь кровли и воспользоваться общепринятой нормой расхода на квадратный метр. Эта величина всегда рассчитывается при проектировании строения. Кроме того, такой расчёт делается с учётом особенностей и размеров профиля.

Как правильно крепить профлист саморезами

Монтаж гидроизоляции и обрешётки для профнастила

Опорная поверхность для финишного покрытия – обрешётка – делается из доски толщиной 25 миллиметров или листовых материалов вроде фанеры, ДСП, ОСП или других подобных. Материал крепится к стропилам гвоздями или саморезами. Поверх обрешётки устанавливается гидроизоляция, чаще всего для этого используется рубероид, но не исключено применение толстой полиэтиленовой плёнки.

Наглядно про монтаж профиля из профнастила – в следующем видео:

Установка производится в следующем порядке:

Обрешётка из доски бывает двух видов – разреженная или сплошная. Последняя выполняется с расстоянием между досками до 5 сантиметров, шаг набивки разреженной предусматривает расстояние между досками до метра в зависимости от формата листов финишного покрытия.
Доски набиваются, начиная от нижнего края стропильной системы горизонтально.
Две или три доски в подконьковом пространстве устанавливаются вплотную без зазоров.
Поверх обрешётки устанавливается гидроизоляция из рубероида. Настилка начинается от нижнего края кровли. Листы укладываются с нахлёстом до 15 сантиметров, стык проклеивается строительным скотчем или соединяется с использованием битумной мастики.

Основной задачей гидроизоляции является герметизация опорного основания для финишного покрытия и отвод конденсата из подкровельного пространства.

Такое строение покрытия применяется при установке «холодной» кровли. Для тёплой нужно формировать кровельный пирог с использованием утеплителя и парозащитных плёнок. Применение утепления кровли снижает расходы на отопление до 20-30 %.

Как изготовить обрешётку под профнастил из листовых материалов На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Причины протечек кровли

Такое явление может быть только в результате ошибок при монтаже или прорывы в изолирующем материале. Имеет значение также ровная укладка гидроизоляции на обрешётку. Если наблюдается вспучивание материала в отдельных местах – протечки неизбежны, и прежде всего – от конденсата, даже при условии идеальной настилки финишного покрытия.

Второй причиной протечек может быть некачественная обрезка листов, приводящая к деформации и потере плоскостности кровельного материала.

Монтаж кровельного покрытия

Крепление профнастила саморезами на крыше, как уже упоминалось выше, производится с левого нижнего угла ската. Работы производятся в следующем порядке:

В первую очередь по нижнему краю обрешётки устанавливается капельник – специальная планка для отвода конденсата из подкровельного пространства в дождеприёмники.
Первый лист укладывается на обрешётку параллельно стропилам, при этом формируется величина свеса. Для стандартного листа он должен быть не более 40 сантиметров.
Правильное крепление профнастила на крыше саморезами производится с учётом вышеизложенных требований – установка в ручей под прямым углом.

Схема установки профлиста на крышу Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Второй лист устанавливается с боковым нахлёстом в одну или две волны, что зависит как от свойств покрытия (толщины), так и условий эксплуатации кровли, характерных для региона строительства.
Дальнейший монтаж выполняется в шахматном порядке до полного покрытия ската.
Таким же образом укрывается второй скат, после чего устанавливаются ветровые планки.
Последней выполняется операция по монтажу коньковой планки, окончательно формирующей финишное покрытие кровли.

Резка профлиста

При необходимости подгонки отдельных карт по месту установки, применяются различные способы. Следует сразу оговориться, что способы резки могут быть различными, но следует сразу предостеречь от использования технологий, приводящих к нагреву листа, например – разделку болгаркой. При этом происходит отслоение лакокрасочного покрытия, приводящее к дальнейшему его разрушению в ускоренном режиме.

Следует использовать другие доступные методы: ножницы по металлу ручные или механические или электролобзик.

Резка профлиста ножницами по металлу

Какие саморезы пригодны для монтажа кровли профнастила

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)

Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Несмотря на кажущуюся простоту, монтаж профлиста требует наличия определенных навыков и опыта – начиная со знания, как правильно «перевязать» карты между собой и заканчивая навыком правильного вкручивания саморезов – чтобы они заходили на нужное расстояние. Поэтому, монтажные работы надо доверять профессионалам, которые выполнят их быстро, качественно и с гарантией.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/pravila-krepleniya-profnastila-samorezami-na-kryshe/

Крепление профлиста на крыше, в том числе чем и как правильно это делать, а также как избежать ошибок

Профнастил кровельного типа обеспечивает надёжную защиту крыши от непогоды и комфорт в доме. Немаловажно для этой цели правильно закрепить материал на кровле, следуя верной технологии и применяя качественный крепёж.

Лучший крепёж для профнастила на кровле

Профилированные металлические листы удобны при монтаже в качестве кровельного покрытия, так как не требуют сложных действий. Для правильной фиксации покрытия следует подобрать надёжный вариант крепежа. Это необходимо для обеспечения устойчивости материала к сильному ветру и снеговой нагрузке, а также для предотвращения протечек крыши.

При правильном креплении профнастил на крыше прослужит около 30 лет

При настиле покрытия в каждом листе приходится создавать отверстия, через которые влага может попасть в подкровельное пространство, приведя к коррозии металла, возникновению плесени и грибка. Поэтому при монтаже применяют только специальный крепёж, имеющий продуманную конструкцию для исключения таких последствий. Для обеспечения максимальной прочности и долговечности крыши применяют оцинкованные саморезы с широкой шляпкой, большей чем у обычного самореза. Дополнительно мастера устанавливают резиновые уплотнители в виде колец, которые защищают конструкцию от попадания влаги под покрытие.

Кровельные саморезы обеспечивают наиболее качественное крепление профлистов

Саморезы, оснащённые полиуретановой или резиновой пресс-шайбой, предотвращают проникновение влаги в местах отверстий для креплений. Шляпки элементов могут быть окрашены в разные цвета, что позволяет подобрать детали в тон к кровельному покрытию. С помощью такого крепежа можно прочно зафиксировать листы металла без повреждения защитного слоя, образования трещин и дыр. Длина саморезов для кровли должна быть в диапазоне от 25 до 250 мм, а толщина — 6,3 или 5,5 мм.

Цвет видимой части кровельных саморезов можно подобрать в тон основному покрытию

Гвозди, обычные саморезы, сварку и другие подобные методы категорически нельзя использовать при монтаже профилированных листов на крыше. Это значительно сократит срок службы покрытия и приведёт к протечкам.

Подробнее о видах, размерах и правилах выбора саморезов для кровельного материала, читайте в нашей статье — Всё лучшее — крыше: кровельные саморезы.

Как крепить профлисты на кровле

Простой монтаж делает профилированные листы востребованными для создания кровельного покрытия. При этом существует несколько правил, регулирующих этот процесс. Перед работой следует учесть следующие особенности:

если уклон скатов не превышает 14°, то укладка осуществляется с нахлёстом от 20 см;
при уклоне в 15–30° нахлёст листов друг на друга составляет 15–20 см;
для крутых скатов с наклоном от 30° создаётся нахлёст 10–15 см;
карниз должен быть ровным и строго горизонтальным, так как листы покрытия укладывают параллельно ему;
размер выступа листа за край карниза выбирается исходя из типа применяемых водосточных желобов и обычно составляет от 5 до 10 см.Листы профнастила выравниваются по краю карниза с выступом в 5–10 см за его границу

Предварительные работы

Под металлическим покрытием кровли скапливается влага в виде конденсата, которая приводит к гниению конструкции. Поэтому перед созданием внешнего покрытия следует провести подготовительные работы:

Монтаж пароизоляции. Защитный слой, предотвращающий выход влажных паров воздуха из помещения, обустраивают изнутри под кровлей. Для этого пароизоляционную мембрану тщательно укладывают в каждый угол и фиксируют строительным степлером и скобами. Поверх мембраны монтируют внутреннюю отделку помещения.
Пароизоляционную мембрану крепят к стропилам со стороны помещения
Утепление крыши. Над слоем пароизоляции располагают утеплитель, например, минеральную вату. Плиты материала плотно укладывают между стропилами. Иногда удобнее сначала проложить утеплитель, а уже потом закрепить пароизоляционную плёнку.
Плиты утеплителя укладываются плотно в стыки между стропилами без каких-либо крепёжных элементов
Устройство контробрешётки. Снаружи на утеплитель монтируют обрешётку и гидроизоляционную плёнку, защищающую пространство чердака от влаги. Поверх гидроизоляции должна быть обустроена контробрешётка, обеспечивающая вентиляционное отверстие, через которое устраняется лишняя влага.
Гидроизоляционная плёнка укладывается по стропилам и крепится поперечными брусками контробрешётки
Монтаж обрешётки. К проложенным вдоль стропил брускам крепится основная обрешётка, на которую будут укладываться листы профнастила.
Наличие дополнительного слоя из брусков контробрешётки позволяет получить вентиляционный зазор под металлическими листами, который будет способствовать удалению конденсата в холодное время года

Фиксацию профилированных листов на кровле осуществляют по общей технологии, некоторые моменты которой могут быть скорректированы в зависимости от индивидуальных особенностей крыши. Основные моменты работы с профнастилом выражаются в следующем:

для покрытия кровли используют цельные листы, длина которых примерно на 5–10 см больше длины ската. Если заказать материал такого размера невозможно, то осуществляют стыковку элементов по длине с нахлёстом от 100 до 250 мм в зависимости от угла наклона кровли;
при монтаже на кровле с нулевым или очень малым уклоном элементы располагают с нахлёстом от 200 мм и с использованием уплотнителя, предотвращающего попадание влаги под листы;
снизу и сверху обрешётки проводят крепление профлистов в каждую вторую волну, а посередине кровли крепёж устанавливают через две или три волны;
в продольных стыках саморезы устанавливают с шагом не более 50 см;
среднее количество саморезов на каждый 1 м2 должно составлять 6–8 штук.

Шаг между креплениями профилированных листов

При монтаже листов важно учитывать не только их расположение, но и шаг между крепёжными элементами. Этот параметр влияет на качество покрытия. Например, избыток саморезов, расположенных очень часто, приведёт к деформации листов. В результате этого портится внешний вид кровли, нарушаются её эксплуатационные характеристики. Поэтому саморезы вкручивают только в нижнюю часть волны, соприкасающуюся с обрешёткой.

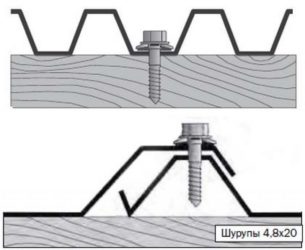

Саморезы устанавливают строго перпендикулярно обрешетке в низ волны листа

При распределении крепежа по листу следует учитывать то, что максимальный шаг между саморезами должен составлять 50 см. При этом в центральной части листа крепёж можно устанавливать в шахматном порядке, соблюдая расстояние в 50 см. Если профнастил требует более надёжной фиксации, то допустимо крепление листа по краям в каждую нижнюю волну. На торцах нужно монтировать саморезы в каждую линию обрешётки для обеспечения прочности покрытия.

Схема монтажа профнастила

Для того чтобы избежать ошибок в работе, профессиональные мастера советуют не только учитывать основные правила, но и изучить схему расположения саморезов на каждом листе. Это позволяет исключить серьёзное нарушение герметичности покрытия в результате использования слишком большого количества крепежа или же вкручивание недостаточного количества элементов.

Саморезы нельзя вкручивать слишком сильно и неровно

Для листов толщиной менее 0,7 мм подойдёт обрешётка с шагом около 50 см. Если используется более толстый профнастил, то расстояние между рядами можно увеличить до 1 м. Такой подход позволяет создать надёжную основу и обеспечить прочность кровельного покрытия. При этом соблюдают общие правила расположения крепежа.

В местах стыка листов саморезы вкручиваются в каждую волну, в верхней и нижних частях ската — через волну, а в остальных местах из расчёта 8 саморезов на квадратный метр покрытия

Поэтапная укладка профнастила

Профнастил легко монтировать на простую двускатную кровлю, если же крыша имеет много наклонных плоскостей, то листы аккуратно обрезают специальными ножницами. Использовать болгарку или пилу строго запрещено, т. к. это приведёт к образованию неровных краёв и повреждению защитного слоя металла. Далее проводятся следующие действия:

Первый лист укладывают в нижней области торца с заранее рассчитанным выступом за край карниза (5–10 см). Таким образом монтируют весь нижний ряд, при этом саморезы устанавливают по низу через волну, а по краям — через каждые 30–40 см.
Первый ряд выравнивают по линии карниза и фиксируют с небольшим выступом на его край
Листы верхнего ряда крепят с нахлёстом на нижний. Если угол ската составляет менее 15°, то обязательно обрабатывают стыки герметиком и фиксируют уплотнитель. Каждый листовой элемент крепят к крайним рейкам, до которых достаёт лист, а остальные крепежи устанавливают в шахматном порядке посередине. Саморезы фиксируют к нижней части волны и обязательно соблюдают перпендикулярность по отношению к обрешётке.
Листы профнастила устанавливают снизу вверх, постепенно продвигаясь от одного фронтона к другому
На торцах вальмовых крыш или кровель сложных форм листы обрезают до необходимой формы и фиксируют к обрешётке саморезами. По завершении работ монтируют комплектующие, например, торцевую планку, ендову, капельник и т. п.
Если на торце кровли не предусматривается фронтонный свес, то его закрывают торцевой планкой

Возможные ошибки при монтаже профлистов на кровле

Обустройство кровли профилированными листами является простым и доступным даже для неопытных мастеров. Технология фиксации металла не требует сложных действий, однако в процессе проведения работ следует учитывать основные правила. При этом часто могут возникнуть следующие ситуации и ошибки, которых можно легко избежать:

профнастил слетел или открепился от края крыши. Это может быть обусловлено применением гвоздей или саморезов с маленькими шляпками. В таком случае следует заменить повреждённые листы и крепёжные детали на подходящие;
деформация металла после обработки. Она может быть обусловлена неправильной обрезкой листов. Продольную резку осуществляют ножницами по металлу, а поперечную — электролобзиком;
впадины или вздутия в области крепежа. Такие дефекты часто обусловлены слишком сильным или слабым вкручиванием саморезов. Фиксация должна проводиться перпендикулярно обрешётке и обязательно в низ волны.Саморезы можно вкручивать в верх волны только в месте стыка двух листов

Крепёж профилированных листов прост, но только тщательное соблюдение технологии обеспечит кровельному покрытию долговечность и надёжность при любых нагрузках.

Источник: https://legkovmeste.ru/stroitelstvo-i-remont/kryisha/kak-krepit-proflist-na-kryishe.html

Как крепить профнастил на крышу: пошаговая инструкция

Возведение крыши

Твинуть

Законтачить

статьи

Смонтировать кровлю из профнастила легче, чем какую-либо другую. Этот материал не тяжелый, легко режется и сверлится. Однако при установке его на стропильную систему, определенные правила соблюдать все же необходимо. Тогда кровля будет долговечной и надежной. О том, как крепить листы профнастила на крышу, читайте в статье.

Составление проекта

Предварительно производится расчет кровли. Для этого складывают площадь всех скатов и делят на площадь листа. Приобретать профнастил стоит с небольшим запасом. Для скатных крыш рекомендуется брать материал с высотой волны не менее 20мм. Дополнительно необходимо приобрести:

Материал	Параметры	Зачем нужен
Пленка полиэтиленовая	Толстая, техническая	Гидроизоляция подкровельного пространства
Скотч строительный	Широкий	Проклеивание стыков пленки
Саморезы	Кровельные с уплотнителями, под цвет профнастила	Установка листов

Из инструментов понадобятся ножницы по металлу, перфоратор или дрель, приставная лестница, молоток и ручной пистолет для заклепок.

Какой должна быть обрешетка?

Стропила ставят обычно на расстоянии 0.8 — 1м. При таком раскладе наиболее подходящий для обрешетки материал – доска 30х100мм. Шаг между элементами основы под профлист зависит от его толщины. Так, для материала НС-20 он будет составлять 40-60см при наклоне в 45гр и 50-70см при наклоне в 30гр. Для профнастила НС-35 – 100 и 1200-1300см соответственно, для НС-44 – 900-1500 и 1000-1400. Более подробно, как сделать обрешетку под профнастил читайте здесь.

Совет: Слишком широкую доску для обрешетки брать не стоит. Такой материал под воздействием неблагоприятных факторов легко деформируется и растрескивается.

Подготовка к работе

Крепление профнастила выполняется на крышу только с предварительной гидроизоляцией каркаса. Для этого используется полиэтилен. Последний натягивают на стропила немного с провисом горизонтально. Нахлест полос – 10см. Стыки проклеиваются липкой лентой. К стропильным ногам гидроизолятор фиксируется посредством реек толщиной не менее 3см. На них и набивают обрешетку.

Монтировать ее начинают от конька и вниз. Предварительно выполняется разметка шнуром (от крайнего до крайнего стропила). Прибивают доски гвоздями 100 или 150мм.

Так — же перед установкой профнастила, монтируют карнизную планку (с шагом в 20см).

Монтаж кровли

Итак, давайте посмотрим, как следует крепить лист профнастила на крышу. Работа эта выполняется следующим образом:

Пачка листов из 5-10 шт. поднимается наверх. Чтобы материал не сползал, рекомендуется прибить под ним временные рейки.
Монтаж листов начинают снизу от торца. По вертикали нахлест делается в две волны, по горизонтали – на 10-20см.
Коньковый элемент закрепляется к гребню волны. Между волнами под планку желательно установить уплотнители. Это предотвратит попадание воды во время косого дождя под планку конька.

Важно: Для крепления профнастила можно использовать только саморезы с уплотнителем. Иначе в кровле в последующем проявятся протечки. Состояние шайбы при вкручивании тщательно проверяется. Порядок крепления листов представлен на рисунке:

Основные правила крепления листов

Производится крепление профнастила на крышу с соблюдением таких рекомендаций:

Затягивают саморезы плотно, но не слишком. По краям от шляпки должно оставаться видимой около 2мм прокладки.
Сверху и снизу листы фиксируются в каждую волну. Посередине допускается вкручивать крепеж через две.
Друг с другом листы скрепляются заклепками по волне с шагом в 2.5м.
Вкручивают саморезы строго перпендикулярно поверхности кровли. При перекосе шайба будет неплотно прилегать к металлу, что чревато протечками.

Что делать категорически нельзя?

Профлист – материал надежный в большой степени благодаря наличию тонкого полимерного покрытия. В процессе укладки нужно стараться его не поцарапать. В поврежденных местах металл начнет очень быстро ржаветь. Ходить по крыше при выполнении монтажных работ следует в мягкой обуви. По той же причине нельзя:

резать листы болгаркой,
сваривать их,
резать профнастил ножницами по металлу в поперечном направлении.

В последнем случае специалисты советуют применять электролобзик. Как видите, особой сложностью вопрос о том, как изготавливается крыша из профнастила, не отличается. Собрать такую кровлю своими руками можно за пару суток.

по теме:

Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке

Кровельный профнастил – строительный материал из листового металла. Имеет в поперечном сечении форму волны из симметричных гребней (гофр) трапециевидного или скругленного вида, придающих легкость и прочность конструкции.

Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.

Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.

В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.

Кровельным считается профнастил у которого:

толщина металла не менее 0,7 мм;
высота гофры не менее 35 мм;
имеется покрытие, устойчивое к действию солнечой радиации, осадков и механическим повреждениям;

В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11°.

Устройство кровельного пирога

Кровельный пирог состоит из следующих слоев:

Кровельный пирог

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.

На основании данных СНиП рекомендованы такие правила для его расчета:

при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:

для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
для крепления коньковых планок – длиной от 50 до 80 мм.

Саморезы для кровли

Расход кровельных саморезов на 1 м2 профнастила

Обычно крепление производят с шагом 0,5 м. При размерах листа 8 на 1,1 метра на один квадратный метр будет приходиться 4 самореза. Но нижнюю кромку первого ряда кровли и зону нахлеста последующих рядов рекомендуют крепить в каждую нижнюю полку профиля.

Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.

В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

Укладка профнастила

Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Крепление листа

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Крепление ветровой планки

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Для большей наглядности предлагаем вам ознакомиться с видео пособием по креплению листов профнастила:

2017-01-12

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/kreplenie-prof.html

Как правильно крепить листы профнастила на кровлю?

На проблему правильного крепления профнастила на крыше влияют много факторов: длина ската, его наклон, стропильная система, качество материала и многие другие. Немаловажным моментом будет — какой конкретно тип листа используется, в соответствии чего подбирается конструкция каркаса под обрешетку.

Прежде чем приступать к монтажным работам, стоит разобраться во всех этих нюансах, чтобы действительно получить качественный кровельный настил, который выдержит гарантийный срок эксплуатации.

Какие факторы влияют на укладку профнастила?

Существует несколько параметров, которые необходимо учитывать при сборке кровли из профнастила. Их несоблюдение может привести к сокращению сроков эксплуатации крыши, а также ее протеканию спустя незначительное время:

Конструкция стропильной системы. Под профнастил обязательно используются соответствующие стропила и обрешетка. Особенно внимательно к этому вопросу стоит подойти при использовании профнастила, предназначенного для обшивки стен. Он тоньше остальных и может попросту деформироваться в зимний период. Чтобы нивелировать такую возможность, применяют сплошную обрешетку.
Угол наклона скатов. Профнастил нельзя крепить на уклонах менее 8 градусов, хотя есть некоторые производители, рекомендующие укладку несущего листа с наклоном на 5,5 градусов. Еще один нюанс – нахлест. На пологих крышах он должен быть больше, чем на крутых.
Длина скатов. Проще всего перекрывать кровлю профнастилом, если длина ската не превышает 6 метров. Если этот параметр больше, то материал удобнее крепить в 2-3 ряда, при этом соблюдая схему укладки и технику соединения соседних рядов.

Правильная укладка профлистов

Итак, как правильно укладывать и крепить профнасти на крыше и что следует знать о таком типе работы?

Монтаж следует начинать с нижнего правого угла, выставив первый лист со свесом кромки не больше 50 мм, в центр ввинчивают саморез, далее, если требуется, оборотами профнастил корректируют положение по краям ската.
Следующим крепят лист вверх (если рядов больше одного) или влево, если ряд один. То есть соблюдается схема снизу вверх и справа налево.
При наличии капиллярных бороздок соседние листы стыкуют так, чтобы они совпали, иначе образуются зазоры.
Также укладывая соседние листы, обязательно соблюдают нахлест. При этом все стыки обрабатывают герметиком и дополнительно скрепляют их саморезами ввинченными в волну.
При перемещении по крыше уже накрытой профнастилом нельзя наступать на выступы гофры, обувь подбирают с мягкой подошвой, а ноги ставят в местах нахождения досок обрешетки.

Важно! При небольшой длине скатов (до 6 метров), лучше всего делать укладку листов в один ряд. Если это невозможно, чтобы выдержат точную порядовку нужно натянуть разметочный шнур.

Некоторые специалисты советуют делать укладку по схеме справа налево, наращивая ряды после укладки нижнего. Такой вариант вполне допустим.

Проводя укладку в несколько рядов, очень важно соблюдать монтаж внахлест, предварительно рассчитав его под угол наклона ската.

Как рассчитывают нахлест профлистов?

Перекрытие профнастила рассчитывают еще на этапе проектирования кровли. Ведь от этого показателя зависит не только герметичность кровли, но и расход материала.

Существуют онлайн калькуляторы, при помощи которых можно подсчитать варианты расходов. Однако никакая программа не заменит точного расчета под определенную кровлю, особенно сделанную по индивидуальному проекту.

Конкретно можно руководствоваться данными приведенными ниже в таблицах:

Для стенового и несуще-стенового типов профнастила нахлест можно прикинуть в соответствии с маркировкой (и конечно толщиной) листа.

Маркировка листа	С-8	С-10	С-20	С-21	НС-35
Нахлест, в количестве волн	2 волны	2 волны	1 волна	1 волна	1 волна

При укладке кровельного профнастила с маркировкой «НС» лучше всего сделать расчет в соответствии с уклоном конкретного ската крыши.

Наклон ската кровли в градусах	До 14	15-30	Более 30
Нахлест листов профнастила в миллиметрах	Не менее 200	150-200	100-150

Важно! Проектируя крышу, стоит помнить, что чем больше наклон скатов, тем выше сама конструкция, а следовательно ее парусность. В итоге при недостаточном и неправильном креплении сильный ветер может разрушить строение!

Виды крепления профнастила

В кровельных работах с профилированным листом используются два типа креплений: в изгиб гофры к решетинам и в волну при стыковке листов. Как это делают и с помощью каких крепежных материалов?

Крепление в прогиб

Таким способом располагают основные точки фиксации листа к обрешетке крыши. В качестве материала применяется кровельный саморез 4,8×35 мм с шестигранной шляпкой или стандартной, имеющей крестообразный флянец. Важной особенностью шурупов является наличие резиновой подкладки обеспечивающей герметичность отверстия.

Ввинчивают саморез строго перпендикулярно обрешётке в прогиб волны. Нужно следить, чтобы шляпка при затягивании не деформировала прокладку и плотно прижималась к поверхности.

Важно знать, что при крепежных работах предварительно сверлить листы не нужно. Высокооборотное сверло сожжет полимерное напыление, и под шляпкой самореза металл будет ржаветь.

Крепеж в волну

Это второй тип фиксации, он используется для соединения соседних листов в ряду и крепления порядовок между собой.

В качестве крепежа применяют такие же по назначению шурупы, как и при монтаже к обрешетке, но короче – 4,8×20 мм. При ввинчивании такой саморез надежно стягивает два листа металла, но сам не дотягивается до решетин и не деформирует профнастил.

Существует мнение, что ввинчивать саморезы необходимо именно в волну — верхнюю точку профнастила, особенно если небольшой уклон. Таким образом уменьшается вероятность протечки. Кроме того, в весеннее время много циклов замерзания-таяния воды в желобах. В таких условиях резиновые подкладки на шурупах намного быстрее потеряют эластичность и попросту сгниют. Но толщина проката в таком случае должна быть от 0,5 мм. Это маркировки профиля выше — С44, HC-35 и т.д.

Для крепежных работ нужен шуруповерт с соответствующей битой под конкретную шляпку самореза. Можно использовать дрель, но она должна иметь регулировку оборотов, чтобы ввинчивание не было слишком интенсивным.

Крепежные материалы нужно закупить в необходимом количестве, сделав предварительные расчеты по расходу.

Как рассчитать необходимое количество саморезов?

Саморезы потребуются для фиксации листов к обрешетке и для крепления в местах стыков соседних элементов и рядов. Расчеты проводят исходя из количества на 1 лист. Но если спроектированы большие уклоны скатов, проводят подсчет в штуках на 1 квадратный метр.

На 1 профилированный лист

В случае укладки 1 листа на всю протяженность ската, точки крепления будут располагаться по краям в каждом прогибе гофры и по его протяженности в шахматном порядке. А также для соединения с соседним элементом ввинчиваются шурупы в волну с шагом 500 мм. Зависимо от длины и ширины листа, расход крепежа будет составлять до 18-20 штук.

Чтобы посчитать соклько саморезов необходимо на 1 лист, смотрим сколько на данном листе прогибов гофры и умножаем на 2. Получится требуемое количество для фиксации внизу и вверху листа. К этому значению добавляем 6-8 штук, которые пойдут на крепление средней части кровельного элемента. Естественно, необходим запас в объеме 10-15 %.

На 1м²

При подсчете расхода крепежных материалов на 1 квадратный метр рекомендуется исходить из требований – 6-8 саморезов на квадрат 1×1 м. Если уклон ската крыши проектируется крутым, нужно добавить к этому количеству ещё несколько штук.

После чего нужно подсчитать общую площадь ската (ширину карниза умножить на протяженность от конька до края) и умножить полученную цифру на расход одного квадратного метра. Про запас стоит добавить 10-15% саморезов.

V-образные крепежи

Такой тип крепления используется для прокладки линий коммуникаций в зданиях, имеющих стены и потолки обшитые профнастилом. Например, для монтажа воздуховодов вентилирующих систем.

Особенность данного типа крепления в том, что оно очень легко подгоняется под любой тип профнастила с различными изгибами гофрированной поверхности.

Монтаж и подгонку осуществляют отметкой точек изгиба V-образного кронштейна, после чего их крепят штифтами к выступам. Подобные кронштейны устанавливают до укладки листов на каркас, и монтаж происходит непосредственно вместе с профнастилом.

Монтаж ветровой планки

Ветровые планки или софиты предназначены для прикрытия зазоров между настилом из профлиста и поверхностью кровельного пирога. задача – защитить пространство от доступа влаги, ветра и птиц. Софиты бывают двух видов: карнизные и фронтовые. Карнизные укладывают до монтажа кровельного настила, а фронтовые в конце кровельных работ.

Планки укладывают вдоль кромки ската внахлест 100 мм, с обязательной обработкой таких участков герметиком.
Шаг точек крепления 350-400 мм, в качестве крепежа применяют те же кровельные саморезы с уплотнительной подкладкой.
Край гидроизоляционной пленки нужно поднять и уложить сверху на планку.
Фронтовые планки подводят под край профлиста и крепят, ввинчивая шуруп сквозь настил к обрешетке.

Если крыша имеет нестандартную форму, то возможно придется заказать ветровые планки по индивидуальному проекту.

Соблюдение основных правил крепежа профнастила обеспечит срок эксплуатации кровли в пределах 40-45 лет. А при проведении профилактических ремонтных работ и дольше.

Источник: https://stroyinsider.ru/kak-pravilno-krepit-profnastil-na-kryshe/
