Как крепится торцевая планка на профнастил?

В этой статье:

Планка торцевая для профнастила — Лучшие фасады частных домов

Крыша считается качественной лишь в том случае, если она имеет не только привлекательный вид, но и надежно защищает дом от осадков, талых вод, ветра и прочих негативных погодных явлений. Чтобы выполнять данную функцию эффективно, в комплект кровельной системы входит множество доборных элементов. Одна из таких деталей – это ветровая планка.

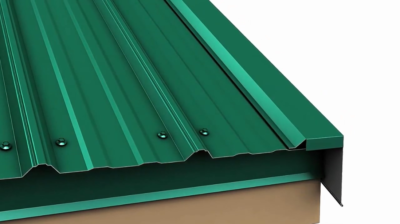

Используется она на кровлях из металлических листов и представляет собой планку из металла, устанавливаемую на важных узлах кровельной конструкции для их усиления. То есть монтируется ветровая планка для профнастила на карнизный свес и торцах фронтонов и предотвращает попадание талых или дождевых осадков под боковые и нижние части ската, что часто случается при ветреной погоде. Также изделие может называться торцевой или фронтонной планкой.

При самостоятельном возведении частного дома либо при монтаже только кровельной системы, необходимо иметь представление о том, как закрепляется такая планка и, какие ее разновидности имеются в продаже.

Назначение ветровой планки

Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя.

В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения. Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно.

Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться. Можно сказать, что назначение планки заключается в следующем:

защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
оберегать края профнастила от деформации при сильных ветровых порывах;
придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
расширять кровельную поверхность;
позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно. О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее.

Технические характеристики и разновидности ветровых планок

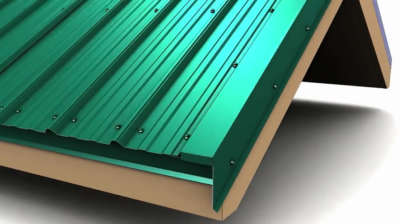

Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

фронтонная планка – необходима для защиты от осадков боковой части скатов;
коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
карнизная – монтируется перед водосточной системой, на край ската.

Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста, а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.

Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации. Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

Монтаж торцевой планки

Установка торцевой планки производится после полного завершения работ по монтажу профнастила, но до того, как будет установлена коньковая планка. Установка ветровой планки для профнастила проводится на кровельные саморезы по дереву, длина которых позволяла бы надежно закрепить планку. То есть в расчет берется толщина металла планки и профнастила, а также запас на ввинчивание в обрешетку под профнастил. Шаг крепления саморезов равен 45-55 см, минимальное расстояние составляет 30 см, более близкое крепление использовать не рекомендуется. Крепить планку стоит начинать от карниза.

Для этого устанавливается на обрешетку дополнительный брусок с сечением 40х40 мм, к которому и будет производиться крепление планки. В случае необходимости стыковки изделий, нахлест должен составлять 5-10 см. Конкретное значение зависит от погодных условий в регионе, чем более суровый климат, тем надежнее должно быть соединение. При этом важно учитывать, что верхний гребень профнастила должен быть обязательно закрыт. Также не стоит забывать про боковые заглушки, они монтируются на обычные саморезы.

Чтобы предотвратить попадание влаги на места соединения планки и крепежных элементов, рекомендуется обработать их герметиком и специальной краской в тон планки.

Ветровая планка – это обязательный элемент кровельный системы. Ведь именно это изделие выполняет такие полезные функции, как защита от влаги и ветра подкровельного пространства, а также позволяет придать крыши и всему дому более эстетичный и стильный вид. Поэтому даже в том случае, если в комплекте к кровельному покрытию не поставлялась торцевая планка, необходимо приобрести ее отдельно и установить согласно всем правилам и требованиям. При этом монтаж ветровой планки для профнастила вполне под силу выполнить своими руками.

Источник: https://luchiefasady.ru/planka-tortsevaya-dlya-profnastila.html

Зачем нужна ветровая планка для профнастила и как ее установить

Ветровая или, как ее еще называют, торцевая планка для профнастила — один из фасонных элементов кровли из профлиста, который устанавливают после монтажа самого кровельного покрытия. Это важный завершающий штрих, без которого кровля не только будет выглядеть хуже, но и прослужит меньше, а в ветреных местах — ощутимо меньше. Почему? Ответ на этот вопрос — ниже.

Зачем нужна ветровая планка для кровли из профнастила

Ветровая планка на крыше из профлиста выполняет сразу пять важных функций.

Во-первых, она препятствует срыву кровельного покрытия. Без этого фасонного элемента кровли боковой ветер будет «упираться» в плечи волн профнастила на краях крыши, постоянно подрывая лист и ослабляя крепления. Это приводит к ускоренной коррозии около крепежных отверстий, а при штормовых ветрах — к полному или частичному срыву кровельного покрытия.

Во-вторых,торцевые планки для профнастила защищают от влаги стропильную систему и подкровельное пространство. Без них в открытый угол кровли будут регулярно попадать капли дождя и снег. Из-за постоянной повышенной влажности теплоизоляционные свойства кровельного пирога сильно снизятся, а обрешетка и стропила, даже обработанные антисептиками, со временем начнут гнить.

В-третьих, металлический уголок на торце не дает птицам и грызунам забраться под кровельное покрытие. Зазоры и выемки под кровлей — традиционное место для гнезд мелких животных вроде воробьев или летучих мышей. А это грязь, вырванные куски утеплителя, неприятный запах и даже очаг болезней. Размеры ветровой планки для профнастила позволяют полностью закрыть зазор под листом на торцах крыши, делая невозможным проникновение птиц под покрытие в этом месте.

В-четвертых, фронтонная планка для профнастила делает свес кровли более эстетичным, завершенным. Она скрывает неровный силуэт профлиста, его стыки, придавая свесу правильную прямоугольную форму.

Наконец, под торцевой уголок можно уложить утеплитель, например, минеральную вату. Такое дополнительное утепление, пусть незначительно, но снизит тепловые потери через свесы. Для южных и центральных регионов России такое решение неактуально, а вот для северных, где каждый киловатт тепла на счету, даже небольшое снижение теплопотерь имеет значение.

Виды и размеры ветровых планок

Обычно ветровые планки для профнастила разделяют на три вида:

торцевые, которые устанавливают на фронтонный свес;
карнизные, которые крепят на карнизный свес;
коньковые, которые нужны для защиты конька кровли.

В целом это правильное разделение, поскольку все эти разновидности доборных элементов защищают кровельное покрытие и пирог от ветра. Но, все-таки, под ветровыми обычно имеют в виду именно торцевые планки для профлиста. Только у них ветрозащита — основная задача.

Кроме назначения и места установки, разные ветровые планки для профнастила различаются размерами и формой профиля.

В большинстве случаев планка торцевая для профлиста — это обычный уголок с капельником на стороне, которая крепится на торцевую доску, и откосом на второй стороне для лучшего прилегания к гофрам металлопрофиля. Стороны уголка либо одинаковы по размерам, либо незначительно отличаются. Их ширина — около 100 мм. Этого достаточно для закрытия торца кровли в местах, где нет частых сильных ветров.

https://www.youtube.com/watch?v=4lbQ5XisSAc

Для ветреных регионов выпускается усиленная планка торцевая для профнастила, размеры которой по верхнему плечу достигают 150–200 мм. Такой уголок перекрывает не одну, а сразу две волны профлиста, поэтому лучше противостоит отрывной силе ветра.

Кроме того, торцевая ветровая планка для профнастила может быть профилированной. В этом случае плечо, которое крепится к доске сбоку, гофрируется так же, как и сам профлист, но с небольшой высотой волны. При такой форме фасонный элемент лучше держит ветровую нагрузку, но хуже защищает от проникновения в кровельный пирог насекомых и птиц.

Последняя из распространенных разновидностей — это уголок с бортиком. В отличие от других фасонных элементов, его профиль напоминает не букву «Г», а «Т». Монтаж торцевой планки профнастила этого типа выполняется так, чтобы бортик проходил по краю крыши и смотрел вертикально вверх. В результате дождевая вода и снег не стекают по фронтонному свесу, а уходят вниз, к карнизу.

Монтаж ветровой планки для профнастила

Крепление ветровой планки профнастила — очень простая задача. Наверное, самая простая среди всех кровельных работ при монтаже крыши из профнастила. Поэтому, если вас не пугают высотные работы, вы сможете сделать это самостоятельно.

Устанавливают этот фасонный элемент после укладки кровельного покрытия, но до монтажа конька. При этом, до того как крепить ветровую планку на профнастил, нужно полностью оформить карнизный свес. За исключением софитов — их можно ставить одновременно и с торца, и со стороны карниза.

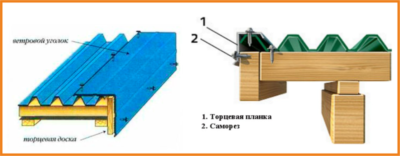

Перед тем как установить ветровую планку на профнастил, закрепите на фронтонном свесе опорную доску шириной 80–100 мм, толщиной 25–30 мм. Такая доска называется торцевой, и именно к ней крепится доборной элемент.

Вместо доски можно использовать брус 40х40, но в этом случае нужны удлиненные саморезы, чтобы надежно прикрепить торцевой уголок.

После монтажа торцевой доски выполняется установка ветровой планки для профнастила:

Монтаж начинается со стороны свеса.
Край первой планки со стороны свеса подрезается так, чтобы его можно было загнуть и закрыть верхние волны профнастила.
Первая планка укладывается на крышу, выравнивается и закрепляется.
Места прилегания края фасонного элемента к доске и профнастилу промазываются герметиком для лучшей защиты от влаги.
Для крепления используют те же саморезы, что и для установки профлиста. У них обязательно должна быть самогерметизирующаяся резиновая шайба, которая будет предохранять отверстие от коррозии.
Саморезы ввинчиваются с шагом 40–50 мм по одной линии.
Сбоку саморезы закручиваются в торцевую доску, сверху — в обрешетку крыши. При этом они должны быть достаточно длинными, чтобы глубоко войти в дерево.

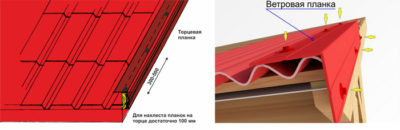

Установка торцевой планки на профнастил выполняется с нахлестом 50–100 мм в зависимости от ветровой и снеговой нагрузки в месте строительства.
Торцы закрывают заглушками и уплотнителями.
Места креплений торцевой планки профнастила промазываются краской в тон. Также для этого можно использовать плотные антикоррозионные составы, но это сильно ухудшит вид торца крыши.

Для вкручивания саморезов лучше использовать шуруповерт — так вы точно выставите усилие и не перетянете. Впрочем, всю работу можно сделать вручную, но займет это намного больше времени.

Не пытайтесь крепить фасонные элементы гвоздями. Экономия будет минимальна, а коррозия через незащищенные ничем отверстия начнется в разы раньше.

После установки убедитесь, что не осталось никаких зазоров. Если они есть, пусть небольшие, замажьте их — даже миниатюрного отверстия достаточно, чтобы в подкровельное пространство смогли забраться мелкие животные.

Наглядно процесс монтажа торцевой планки на кровлю из профнастила показан на видео:

Ветровая планка для профнастила: цена трех основных видов

Цена торцевой планки для профнастила с полиэстеровым покрытием начинается со 160 рублей за штуку (при стандартной длине 2 метра). Усиленная обойдется примерно в два раза дороже — около 300, а при покрытии из пурала или PVDF — все 400–450 рублей. Для удобства сравнения, ниже приведены разные ветровые планки для профнастила и их цена. Учитывайте, что в вашем городе стоимость может сильно отличаться, поскольку она зависит от ценовой политики местного производителя и сложностей логистики.

Планка ветровая для кровли из профнастила — цена трех видов

Вид	Покрытие	Цена за шт.,рублей
Стандартная	Полиэстер	175
PVDF	250
Усиленная	Полиэстер	260
PVDF	380
С бортиком	Полиэстер	315
PVDF	410

Оцинкованная планка торцевая для профнастила стоит намного меньше — цена такого материала начинается со 115 рублей. Но в сочетании с цветной кровлей смотреться она будет плохо, поэтому покупать ее ради экономии не стоит: разница в цене будет минимальна, а вид здания будет сильно испорчен.

Что в итоге

Ветровая планка — обязательный элемент кровли из профнастила. Она защищает ее от срыва, намокания элементов стропильной системы и мелких животных. Кроме того, торцевая планка придает крыше завершенный вид, делает ее более эстетичной.

Монтаж ветровой планки для профнастила выполняется после укладки кровельного покрытия и оформления карниза, но до установки конька. Ее легко установить самостоятельно — никакие дополнительные навыки, кроме умения пользоваться шуруповертом, не нужны.

Несмотря на то что от ветра также защищает карнизный фасонный элемент и конек, ветровой называют именно торцевую планку. Она бывает как минимум четырех видов, и выбор конкретного вида зависит от конструкции кровли и погодных условий в месте строительства.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/vetrovaya-planka-dlya-profnastila.html

Как устанавливается ветровая планка для профнастила и каковы её стандартные размеры

28 Июня 2019

Назад к списку статей

Если вы возводите крышу из металлического профиля, то первое о чём советуем вам подумать – это ветровая планка для профнастила. Она является готовой часть фасада. С её помощью можно в разы облегчить процесс работы с кровлей. Также это приспособление продлит срок службы покрытия вашего дома, сделав её более надёжной.

Существует несколько видов покрытий для крыши из металла, каждый из них пользуется большим спросом. Они имеют доступную цену, а монтировать их легко. С помощью ветровых пластин покрывают производственные помещения, хозяйственные постройки, загородные дома и ещё много чего.

Перед работой, необходимо изучить виды данных изделий, их стандартные размеры, а также остальную информацию.

Для чего используется ветровая планка

Ветровая планка– доборный элемент фасада крыши , изготовленных из профнастила. Элемент выполнен в форме уголка, который одной стороной прикрепляется к обрешетке. Другая же сторона нужна для зашиты подкровельного пространства от ветра, дождя, снега. Изготавливают ветровые пластины из стали высокого качества, которую предварительно оцинковывают. Она покрывается пуралом или полиэстером. Это делается для её защиты. В редких случаях для этой цели применяют каменную крошку. Давайте же рассмотрим задачи, которые решает этот элемент:

Защищает фронтовой и кровельный свес от влаги, которая может попасть туда во время дождя или других осадков. Многие ошибочно считают, что кровельный материал защищает верхнюю сторону крыши в достаточной степени, не догадываясь, что влага попадает снизу. Стропила и обрешётка после этого становятся мокрыми, а это приводит к порче древесины, даже если она обработана антисептическими средствами. Торцевая пластина же является препятствием для влаги. Благодаря этому срок службы древесины становится гораздо больше.
Также ветровая пластина защищает от ветра. Не редкими являются случаи, когда сильные порывы повреждает или вовсе срывает кровлю с домов, расположенных в зонах с суровыми климатическими условиями. Края кровли, которые ничем не защищены, являются восприимчивыми к нагрузкам, а потому подвержены деформациям от сильных воздушных потоков. Установив описываемое приспособление, вы защитите порог кровли, а также исключите возможность попадания холодного ветра под кровлю.
Ну а завершить можно тем, что ветровая планка придаст крыши вашего дома более красивый, даже привлекательный вид. Важно подобрать элемент так, чтобы она сочеталась с цветом крыши. Данная деталь поможет скрыть края, которые выглядят неаккуратно, а также создаст место для сайдинга или софитов.

Какие бывают торцевые планки для профнастила

Если вам нужна планка для металлочерепицы, а не профнастила, то лучше присмотреться к металлической. Она подходит как для первого вида покрытия для крыши, так и для второго. Она изготавливается из стальных листов. Их толщина составляет около 0.5 мм. Они нарезаются, обтачиваются до необходимой формы и покрываются полимерными материалами. Существует шесть разновидностей ветровых планок:

Лобовая планка, так же известная как капельник. Перед тем как устанавливать обрешетку такое приспособление устанавливается на стропила. Под ней находится гидроизоляционный слой. Конденсат отводится с помощью капельника. Он же является защитой от изменений температуры. Лобовая ветровая планка защищает крышу от протечек.
Разжелобки, которые ещё называют ендовами. Эти элементы нужны для защиты внутренних уголков кровли. Устанавливаются они в местах стыка двух смежных скатных плоскостей. В самой системе помимо самой планки, так же установлена верхняя ендова, которая крепится к профнастилу. Ендова – важная часть кровельной конструкции. При неправильной установки данного элемента осадки будут скапливаться на крыше, а покрытие из-за этого в скором времени придёт в негодность. Перед тем как установить данную конструкцию необходимо обработать стык специальным составом, который отталкивает влагу. Если крыша вашего дома имеет крутой скат, нужно прикрепить под ендову дополнительный слой гидроизоляции.
Кровельная планка, так же известная как примыкающая. Данная конструкция закрывает все стыки, которые имеются на плоскости скаты крыши. Используется примыкающая пластина для оформления обводов дымохода, выпуклых и вогнутых мансардных крыш и мест соприкосновения стен домов и плоских кровель.
Карнизная планка. Она является защитным элементов от насекомых, воды и пыли, которые могут попасть на свес карниза. Она крепится к капельнику после того, как смонтирована обрешётка. Есть два вида карнизных приспособлений: прямая и фигурная. Прямая на первый взгляд похожа на стандартный уголок и является довольно простым элементом. Второй же вид имеет дополнительные ребра жёсткости, что делает её более крепкой. Перед установкой карнизной пластины необходимо смонтировать на торец москитную сетку.
Фронтовая планка. Данное изделие — универсальное и доступное изделие. Он так же как и остальные продлевает срок службы крыши. А также фронтовое присособление делает кладку и выравнивание профнастила намного проще. Есть два вида этого элемента: простая пластина и имеющая усиленные рёбра жесткости.
Коньковая планка. Такое изделие может понадобиться, если необходимо защитить вентиляционный зазор в месте, где стыкуются плоскости скатов. Также коньковая пластина является неплохим дизайнерским решением.

Каковы стандартные габариты ветровых планок для профнастила

Так как ветровой элемент является дополнительным элементом кровли, то и заказывать её нужно отдельно. Изготавливают такие детали компании, производящие металлочерепицу, профнастил и прочие материалы для кровли постройки. Чтобы рассчитать количество элементов нужно брать в расчет параметры кровли. Стандартная длина этого защитного приспособления составляет 2 метра, а ширина 90 на 150 метров или 40 на 60 метров. Узкие модели применяются только, если дом находится в местах с малой осадковой нагрузкой.

Как монтируют торцевые планки

Монтаж ветровой планки – это заключительная часть работ по установке кровли. Нельзя игнорировать этот процесс, иначе нарушится обмен тепла между кровлей. Летом стены будут быстро становиться горячими, а зимой – холодными.

Перед непосредственно установкой ветровой пластины необходимо всё рассчитать. Во-первых, нужно учесть то, какого типа кровля. Если крыша плоская, то будет лучше использовать узкую пластину. Если же крыша выполнена из металлочерепицы или профнастила, то лучше использовать широкую отделку с рельефом. Во-вторых необходимо обратить внимание на то, какую выбрать обрешётку. Шаг, с которым будут укладываться бруски, рассчитывается исходя из материала кровли.

Первый этап работ – это пришивание к решётчатой конструкции струганной ветровой доски. Далее на неё устанавливают саму планку при помощи саморезов. Расстояние между местами крепления должно быть не менее 0.4 мм. Листы укладываются внахлёст, при это захват составляет не более 0.1 м.

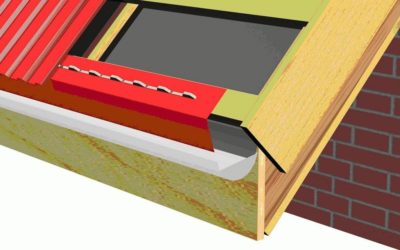

Если на крыше предполагается установка водосточных каналов, то укладывать листы необходимо так, что бы они перпендикулярно перекрывали канавку. Планки укладываются внахлёст на 15 см. Крепят механизм над решётчатой конструкцией в зависимости от высоты волн кровельного материала. Монтаж элементов осуществляется с использованием шурупов. По одному с каждого бока, сверху.

Крепёж сверху улучшает стыковку, потому что профлисты обладают высокой парусностью. Если правильно закрепить ветровую планку на фронтовой срез, защита от ветра будет очень эффективной. Сама укладка осуществляется в следующем порядке:

Деревянные брусок прибивается на торцевую рейку обрешётки. Для крепления применяются шурупы или гвозди. Вся обрешётка, включая брус, обрабатывается антисептическим средством и средством, предотвращающим возгорания.
Фронтальную пластину нужно примерить, приложив её стык кровли. Расстояние должно соответствовать высоте профиля. Размеры надо отметить на линиях сгибы и реза плоскости покрытия.
Исходя из разметки, часть панели подрезается.
Верхняя часть, которая смотрит фронтом, отгибается специальным зажимом. При качественно выполненном подгибе профнастил должен упереться в бок бруска, который был прибит до этого.
Панели кровли монтируются начиная сверху. На обрешётку они крепятся при помощи гвоздей.

Хороший совет: устанавливать крепления стоит по бокам, а также сверху. Одной из задач верхнего крепления является соединение ветрового элемента с профнастилом. Верхняя часть крепится на коньковые саморезы, а боковые – на торцевые.

Герметичность стыкам кровли и пластин придаётся с помощью уплотнителя.

На торцевые полоски крепятся заглушки. Их задача – образование закрытого угла с пластиной.

Какие советы дают профессионалы при монтаже ветровой планки

Во время кровельных работ вы будете вынуждены постоянно передвигаться по крыше. Запомните: нельзя ходить или даже наступать на листы, которые ещё не установлены. А ноги можно ставить только в те места, которые придерживаются опорами. Также перед работой нужно очистить рабочую поверхность от строительного мусора.

Для крепления профнастила или торцевых элементов следует применять шурупы с широкими шляпками. Чтобы сохранить материал в целости продольный разрез следует производить специальными ножницами для металла, а поперечный – лобзиком. Для избегания вздутий в местах креплений шурупы не следует закручивать до упора.

Подводя итоги, торцевую пластину не сложно установить, если изучить порядок и правила работы. При правильно установленной кровли крыша постройки хорошо покажет себя в будущем, а также сделает её более красивой, привлекательной. А все необходимые материалы продаются в строительных магазинах, например, в metprof-vrn.ru. Любая металлическая кровля по своему устройству требует наличие этого устройства. В первую очередь, она защищает дом от дождя и других осадков, а так же от сильных воздушных потоков.

С ней крыша вашего здания будет выглядеть законченной, а также даст вам возможность установить софиты. Она сделает их соединение максимально эффективным. Пластины различаются по материалам, из которых они производятся.

Перед укладкой уделяется внимание обрешётке вашего дома. Она необходима для того, чтобы кровля была долговечной. Если рассчитать всё правильно, то лист будет равномерно нагружен и не прогнётся под тяжестью осадков. От того, кокой профнастил используется, зависит и шаг обрешётки. Для одного вида она должна быть сплошной, а для другого – с промежутками. Сама планка прикручивается к ветровой доске с помощью специальных саморезов. Монтаж всегда следует начинать с самого низу.

Сколько она стоит

Цена в первую очередь зависит от сферы применения и габаритов. Цена на узкий вариант составляет около 150 рублей, а за широкий придётся отдать 300 рублей. Но и тут всё приблизительно и зависит от мельчайших деталей, включая производителя.

Источник: http://metprof-vrn.ru/articles/kak-ustanavlivaetsya-vetrovaya-planka-dlya-profnastila-i-kakovy-eye-standartnye-razmery/

Торцевая планка для профнастила

Для установки кровли требуются специальные комплектующие. Предлагаем рассмотреть, для чего нужна торцевая планка для профнастила, правила её монтажа на крышу и забор, а также размеры этого дополнительного элемента.

Что такое торцевая планка

Торцевая планка – это специальная комплектующая крыши, которая необходима при наращивании площади этой поверхности для защиты от попадания влаги и расшатывания крепежных элементов. Она представляет собой согнутый лист профильного настила или другого специально обработанного металлического изделия плоской формы. Во многих конструкциях предусматривается также использование заглушки для данной планки.

Конструкция торцевой планки

Установка металлических профильных листов на кровлю осуществляется по торцевой поверхности, чтобы соединение получилось герметичным и достаточно жестким. Когда листы профнастила доходят до бокового края стены, они при необходимости обрезаются и для образования плотного крепления, защищаются при помощи торцевой планки.

чертеж торцевой планки

Зачем нужна планка торцевого крепления для профнастила:

Для гарантии герметичности кроли;
С целью защиты покрытия от атмосферных осадков;
Для придания экстерьеру крыши красоты и стиля;
Для расширения площади кровельного пространства.

Помимо этого, торцевая планка также часто устанавливается на забор из профнастила. Здесь она также помогает продлить ограждение.

торцевая планка на крыше

Крепление торцевой планки профнастила легко осуществляется своими руками, Вам нужно лишь соблюдать небольшие инструкции профессиональных строителей. Установка этой планки необходима сразу же после первой волны профильных металлических листов. Её нахлест должен быть как минимум 50 мм для кровельных покрытий в среднем климатическом поясе. Если у Вас высокий уровень среднегодовых осадков, то этот показатель может быть увеличен.

Виды торцевых планок

При этом важно знать, что монтаж торцевой планки профнастила производится с довольно большим шагом – минимальный порог креплений составляет 300 мм. В противном случае она не будет выполнять функцию жестких ребер крыши.

Инструкция по установке

Нужно подобрать нужный размер комплектующих. Профессиональные строители крайне не рекомендуют использовать на одной плоскости крыши несколько планок, соединенных между собой – такой метод крепления снижает их стойкость к физическим нагрузкам;
К боковой (торцевой) части кровли, планка монтируется при помощи строительных саморезов или шурупов.
Хотя довольно часто для её установки используют простые заклепки;
Присоединение и выравнивание планки производится по торцу крыши, при этом нужно четко установить её таким образом, чтобы кровля по отношению к планке находилась под прямым углом, т.е., перпендикулярно;
После этого нужно установить заглушку для торцевой планки, которую нужно купить вместе с этим доборным элементом.

Заглушка монтируется при помощи четырех саморезов по её плоскости;
После все места соединений обрабатываются специальными составами и красками, для предотвращения появления коррозионных процессов. Желательно образовавшиеся на месте соединения, швы, обработать при помощи герметичных мастик и покрыть краской для наружных работ.

торцевая планка для профнастила

Очень часто торцевые планочные крепления отдельно утепляются, но это нужно только в очень холодных районах страны. Установка гидро- и пароизоляции производится также, как и всей крыше.

Перед тем, как купить торцевую планку для профнастила, важно знать не только её цену, но и выбрать материал. Самыми популярными являются легированная сталь холодного проката, алюминий, медь. Стальные планки доступные и простые в установке, но при этом не всегда походят по ценовой политике.

: Монтаж торцевой планки

Алюминиевые аналоги более доступные, чем стальные, внешне их достаточно трудно различить, но при этом монтаж алюминиевых торцевых планок довольно сложен из-за того, что материал быстро гнется и плохо переносит физическое воздействие.

Медь – это самый дорогой материал для изготовления планок, но наиболее красивый. Кроме красоты Вы также получаете практически 100 % противостояние коррозии и физическим повреждениям. К недостаткам материала помимо цен также относится тяжесть – не каждая кровля выдержит такой торец.

Торцевая планка из профнастила

Купить торцевую планку для крыши из профнастила можно в любом магазине строительных материалов. Помимо этого множество доступных вариантов предоставляется на стихийных и строительных рынках. Обязательно у продавца узнавайте гарантийные обязанности и правила установки планки – для каждого материала они могут быть разные.

Обязательно сверяйте размер и толщины доборного элемента, указанные в сертификате и имеющиеся на товаре. Пиите в комментарии свои секреты установки торцевой планки, а марки, которыми Вы пользуетесь.

9 Декабрь 2014 Владимир Бакаев

Источник: https://www.proprofnastil.ru/torcevaya-planka-dlya-profnastila.html

Как крепить профнастил на крыше: от теории к практике

В данной статье мы расскажем о том, как крепить профнастил на крыше правильно и самостоятельно. Конечно, если финансы позволяют, то гораздо проще нанять людей, которые разбираются в той или иной среде, заплатить им деньги и, как говорить, “спать спокойно” не заботясь о том, правильно ли ты все сделал, и не будет ли протекать твоя крыша. Но, что делать, когда денег не так много, а крыша нужна уже “вчера”. В этом случае, человек начинает думать, каким образом можно сэкономить и как вариант, решает сделать часть работы самостоятельно. Вот тут и поможет наша статья о том “Как крепить профнастил на крыше ”.

1. Какие характеристики нужно учесть при его выборе ↑

Рисунок 1. Пример монтажа кровли профнастилом

Профнастил – это, как уже писалось в прошлый статьях, посвященных профнастилу, стальные оцинкованные листы, которые имеют разную глубину волны (от 10 до 57 мм.) трапециевидной формы, а так же, иногда, полимерное покрытие.

Таким образом, сейчас на рынке можно найти профнастил следующих двух видов:

Профанстил, который изготовлен из тонкого листа стали (0,5 мм), оцинкованный и сверху покрытый специальным полимерным покрытием, которое защищает его от корозии;
Профнастил из толстого листа стали (0.7 мм), оцинкованной, но без полимерного покрытия.

Исходя из этого, можно выделить основные положительные качества профнастила, благодаря которым он завоевал такую высокую популярность:

Большой выбор листов разного размера и цветовой гаммы;
Стойкость к воздействие атмосферных осадков и лучей солнца;
Очень легкий материал, удобно работать да же одному;
Простота монтажа на объект;
Долговечный материал;
Безопасен для здоровья человека.

Перед тем как начать работы по монтажу профнастила на кровлю, не плохо было бы посмотреть небольшой видео урок, который так и называется «Как крепить профнастил на крыше: от теории к практике», который мы для вас подготовили. Это даст общее представление о том, что вас ожидает в процессе монтажа профнастила на кровлю.

Как правило, при покупке профнастила, в комплекте должна идти специальная инструкция-справочник, в которой рассказывается о том, как правильно крепить профнастил на крыше. Если она не идет, то не постесняйтесь спросить о ней у продавца.

2. Транспортировка профнастила на крышу ↑

Рисунок 2. Пример транспортировки профнастила

Рисунок 2. Транспортировка профнастила на кровлю

После того как вы посмотрели видео “ Как крепить профнастил на крыше: от теории к практике ”, а затем купили профонастил и привезли его на участок строительства, необходимо аккуратно выгрузить его из машины и так же аккуратно перетянуть все на крышу, чтобы потом было легче его брать. Существует несколько способов как это сделать. Один из таких вариантов, это соорудить специальные деревянные лаги, по которым листы профнастила очень удобно толкать и поднимать. Деревянные лаги не поцарапают ваш профнастил. Помните, что от того, насколько аккуратно вы доставите профнастил наверх, зависит и качество вашей будущей кровли.

3. Гидроизоляция и вентиляция кровли ↑

Рисунок 3. Пример гидроизоляции кровли рулонным материалом

Думаю все знают, что климат у нас очень влажный, именно по этому очень важно, при строительстве кровли, продумать как защитить кровлю от образования конденсата на не. Если это не предусмотреть, то последствия могут быть очень плачевными для будущего хозяина этого дома. Так например, влага, которая находится в воздухе, будет постепенно оседать на стены и потолки, проникать в утеплитель, обрешетку и да же стропильную систему. Из-за этого, деревянные конструкции дома начнут гнить и покрываться плесенью. Кроме того, такая кровля начнет промерзать и, в итоге, может привести к порче внутренней отделки дома.

Вот для того, чтобы ничего этого не случилось, при монтаже кровли используют специальную гидроизоляционную пленку и делают зазоры, чтобы воздух снаружи мог обдувать поверхность и влага не образовывалась ее стенках. Кроме того, зимой, благодаря этим зазором, снег будет таять на вашей крыше более равномерно, а крыша не будет так сильно нагреваться изнутри.

Рисунок 4. Пример монтажа обрешетки и гидроизоляции

На рисунке 4 видно, как должна выглядеть схема укладки гидроизоляции на кровлю.

Стропила
Гидроизоляционная пленка
Дополнительная балка под обрешеку
Обрешетка кровли

Кроме того, профессионалы монтажа кровли, советуют с торцов кровли устанавливать специальные решетки lzk вентиляции, чтобы дать доступ воздушному потоку. Крайне важно, чтобы воздух циркулировал под кровлей и доходил до самого конка кровли. Для этого делают различные воздушные каналы.

4. Механизм крепления профнастила на крышу ↑

Рисунок 5. Пример крепления листа профнастила саморезом

Механизм крепление профнастила на кровле очень важный пункт в работе с этим материалом. Наложение части профиля одного листа, на часть профиля другого (соседнего) листа, называется нахлестом. Так соседние листы нужно накладывать внахлест, как минимум на ширину одной волны, а иногда и на две, в зависимости от угла наклона кровли. Боковой же нахлест, так же накладывается минимум на длину одной волны. Все образовавшиеся места стыков, крайне желательно, а если угол наклона кровли велик, то и обязательно, обработать специальным герметиком, чтобы осенью туда не заливали дожди, а зимой не попадал снег.

Существуют некоторые ограничения и рекомендации, которых следует придерживаться при монтаже соседних листов профнастила:

Чем больше угол наклона, тем шире должна быть полоса нахлеста, так при кровле с углом наклона больше 10 градусов – хватит нахлеста в одну волну. Если же угол наклона больше, то тут нужно делать нахлест шириной 2,а то и 3 волны
Места стыков двух листов необходимо прикручивать к обрешетке саморезами в месте прогиба волны
Всякий раз, когда приступаете к монтажу профнастила на кровлю, начинайте двигаться от торцов кровли, а не с середины, запомните это!
Крайне важно пустить листы ровно вдоль кровли, а не под наклоном. Для этого можно натянуть нитку и придерживаться ее при укладке первого ряда профнастила. При этом, для начала, закрепите листы профнастила одним саморезом по центру листа, а когда убедитесь что все ровно, еще четырьмя уже по краям листа (количество саомрезов на листе может доходить до 8 штук)

Рисунок 6. Монтаж листов профнастила

5. Монтаж профнастила на крыше ↑

Теперь, давайте рассмотрим, как же закрепить листы профнастила на крыше. Для крепления профнастила на крыше используются специальные саморезы, размером 4.8×38.

Рисунок 7. Образцы саморезов для крепления профнастила

Крепление листов профнастила саморезами не случайно. Именно такой механизм позволяет обеспечить максимальную надежность соединения листов с обрешеткой. К тому же, такие саморезы, снабжены специальными прокладками, которые полностью исключают попадания влаги в местах крепления профнастила. Плюс, эта же самая прокладка делает соединение более “мягким”? т.е. при вкручивании такого самореза, не происходит повреждение листа профнастила, например сдирания полимерного покрытия и последующего ржавления в этом месте.

Не скупитесь на саморезы для профнастила, но в то же время не стоит и злоупотреблять их количеством. Рекомендуемое количество саморезов, примерно, 5-8 штук на одни квадратный метр. Не стоит слишком сильно затягивать саморезы, но и нельзя оставить их не закрученными до конца. Идеально, когда после закручивания самореза для профнастила, из-под шляпки по краям высовывается примерно 1-2 мм резинового уплотнителя. Это сигнал, что саморез закручен верно. Не допускается ввинчивание самореза под каким либо углом, саморез должен идти строго перпендикулярно обрешетке и листу.

Рисунок 7. Крепление профнастила саморезами для кровли.

6. Монтаж торцевой планки ↑

Рисунок 8. Образец крепления торцевой планки профнастила

Торцевая планка для профнастила предназначена для защиты торцов кровли от попадания туда дождя, снега и ветра. Кроме того, она является декоративным элементом кровли, предающим ей завершенность и делающей ее более красивой и интересной в плане оформления.

Существует несколько видов торцевых планок для профнастила. Они отличаются изгибами профиля:

Простая торцевая планка для профнастила — такая торцевая планка имеет одинаковые края;
Фигурная торцевая планка — Такая торцевая планка снабжена еще одним изгибом

Торцевые планки могут быть различной длины, начиная от 200 см и заканчивая 300 и более см.

Прежде чем начинать монтаж торцевых планок, стоит еще разок посмотреть видео ролик о том, “Как закрепить профнастил на крыше”

После того как вы посмотрели это видео, можно начинать монтаж кровельной планки на профнастил. Как мы уже писали, размер торцевой планки может быть разный, если планка слишком широкая, то ее можно разрезать специальным инструментом под нужные размеры. Укладываем торцевую планку наверх бокового листа профнастила так, чтобы она перекрыла, как минимум, один изгиб профнастила (вообще нахлест может быть и больше, тут как говорится ”кому сколько не жалко”, главное не переборщить, как правило, двух изгибов достаточно вполне). Крепится торцевая планка, так же как и профнастил, специальными саморезами с расстоянием между ними примерно 25-35 см.

7. Монтаж карнизной планки ↑

Рисунок 9. Образец монтажа карнизной планки

Карнизная планка – это один из немаловажных элементов кровли, который защищает кровлю от попадания воды или снега под кровельное пространство.

Вообще, монтаж профнастила необходимо начинать именно с монтажа карнизной планки, которая крепится специальными оцинкованными гвоздями или саморезами. Гидроизоляционный слой кровли должен идти поверх карнизной планки, так как влага, образующаяся на ее поверхности, в этом случае, будет стекать по планке, а затем в водосборник или сразу на земля. Наращивание карнизной планки при монтаже, так же как и в случае с торцевой планкой, должно придерживаться правила, что ширина нахлест между двумя соседними карнизными планками, должна быть не меньше 10-15 см.

8. Монтаж коньковой планки ↑

рисунок 10. Образец крепления коньковой планки

Коньковая планка – представляет собой элемент кровли, который выполняет функцию крепления краев крыши и защиты от попадания влаги под крышу.

Монтаж коньковой планки производится в самом конце, когда все листы профнастила уже закреплены на кровле. Перед монтажом коньковой планки, настилают специальную уплотнительную ленту для устранения зазоров, а так же это поможет предотвратить попадание туда снега или “пернатых друзей”.

по теме «Как крепить профнастил на крыше: от теории к практике»:

Источник: http://krovlya-krysha.ru/remont-kryshi/kak-krepit-profnastil-na-kryshe.html

Назначение

После укладки профлиста боковая часть ската крыши остается незащищенной от ветра и осадков. Влага, попадая на необработанные деревянные части стропильной системы, вызывает гниение с последующим разрушением этих частей. Холодный ветер через подкровельное пространство способен значительно снизить температуру в доме, особенно если утеплялась крыша, а не потолок. Если же ветер достаточно сильный, он может повредить кровлю изнутри.

Чтобы этого не происходило, торцевую часть ската закрывают ветровой планкой для профнастила. Иными словами, основные ее функции — это:

защита внутренней части кровли от ветра и влаги;
защита от гнездования птиц;
защита кровельного материала от деформации в случае сильных порывов ветра;
придание завершенности внешнему виду дома.

Конструктивные особенности

Торцевая планка — это металлический лист, согнутый под прямым углом, одна сторона которого закрывает 1-2 волны профнастила, а другая — торцевую доску. Она может быть как с прямыми сторонами, так и с фигурными. Края листа загибают для придания элементу большей жесткости. Длина одной детали колеблется в пределах 2000-2500 мм, суммарная ширина сторон от 180 мм до 350 мм, толщина от 0,4 мм до 1 мм.

Для придания привлекательности внешнему виду и дополнительной защиты от воздействия агрессивной среды, на торцевые планки наносят полимерные красящие составы. Богатый выбор цветов позволит подобрать нужный цвет, исходя из предпочтений.

Материалы производства

Алюминиевые. Самые бюджетные из представленных на рынке. Из минусов — легко деформируются, что доставляет дополнительные неудобства при установке.
Стальные. Используется оцинкованная холоднокатаная сталь. Визуально похожи на алюминиевые, но превосходят их по жесткости и по цене.
Медные.
Дороже деталей из других материалов, практически не подвержены коррозии и деформации. Они тяжелее аналогов из стали или алюминия. Это стоит учитывать, потому что увеличение массы может негативно сказаться на всей конструкции крыши.

Не стоит покупать алюминиевые торцевые планки для самостоятельной установки, если у вас нет достаточного опыта в их установке.

Велик риск испортить материал, нервы и не добиться нормального результата.

Монтаж

Установка торцевых планок производится на завершающем этапе возведения крыши из профнастила. Монтаж проходит в несколько этапов.

Измеряется длина ската, рассчитывается нужное количество элементов. В случае необходимости, планку подрезают ножницами или пилой по металлу. Нежелательно применять для этих целей болгарку с абразивным диском, так как сильный нагрев негативно скажется на полимерном покрытии.
К обрешетке крыши крепится струганная торцевая доска 80х25 мм. Для этого используются строительные гвозди длиной не менее 100 мм. Если есть необходимость, подрезается профлист, чтобы край крыши был ровный.
Ветровая планка прикручивается к торцевой доске с одной стороны и к верхней части профиля с другой с шагом 300-500 мм. В качестве крепления применяют кровельные саморезы с уплотнителями, диаметром 4,8 мм. Затяжка саморезов должна быть достаточной, чтобы со временем конструкция не начала неприятно дребезжать от ветра. Производить крепеж удобнее с помощью шуруповерта или электродрели с низкими оборотами. Чтобы избежать коррозии, шляпки саморезов закрашивают в цвет полимера.
Начинать установку следует с нижней части торца. Закрепив самую нижнюю деталь, следующую устанавливают внахлест. Каждый последующий элемент перекрывает предыдущий на 50-100 мм. Верхний край верхней планки закрывается коньком.
Нижняя часть закрывается заглушкой при помощи саморезов, которые идут в комплекте.

В случае неплотного прилегания планки к кровле используется универсальный самоклеящийся или саморасширяющийся уплотнитель, который герметично закроет собой все неровности в местах соединения.

Установка производится таким образом, чтобы закрывалось 2 волны профиля профнастила, практически исключая попадание влаги внутрь кровли на стыке этих деталей.

Торцевая планка — небольшая (менее 3% от общей площади кровли), но важная деталь, выполняющая одновременно защитную и декоративную функции. Нужно подходить с должным вниманием к выбору и установке этого элемента, так как и от него зависит срок службы крыши.
