Как крепится ветровая планка на профнастил?

Монтаж ветровой планки для профнастила и других кровельных материалов

Конструкция крыши состоит из элементов, которые, на первый взгляд, не несут существенной функциональной нагрузки.

Кажется, что их монтажу не стоит уделять особого внимания. Но это не так.

Все без исключения дополнительные части, предусмотренные конструкцией крыши, предназначены для того, чтобы защищать кровельный пирог здания от внешних воздействий и нести эстетическую привлекательность.

Ветровая планка — это обязательный элемент кровельного покрытия,

который устанавливается на торцевую часть крыши. Ветровой (торцевой) элемент закрывает отверстия, которые возникают между досками стропильной системы или обрешетки.

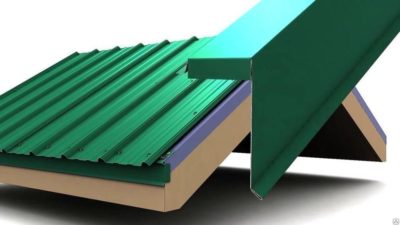

Ветровая планка для профнастила и других видов кровли

Ветровая планка представляет собой согнутую углом полосу из материала. Одна продольная часть угла крепится сверху покрывного материала снаружи, вторая — закрывает пролет торца и чаще всего имеет отгиб наружу (у металлического профиля).

Зависит материал изготовления от того, каким кровельным материалом покрыта крыша. Элемент планки может быть деревянный, оцинкованный или пластиковый.

Ветровая планка на крыше выполняет следующую функцию:

• защиты кровли от ветра. Когда порывы ветра очень сильные, они могут способствовать тому, что, попадая внутрь кровельного пространства, срывают покрытие или ломают конструкцию крыши;
• защиты торцевого, бокового свеса от попадания влаги. Когда скапливается снег на обочине кровли, или дождь стекает по скатам конструкции, вода может скапливаться у края крыши и попадать в стропильный навес. Доски, из которых изготовлен стропильный каркас, намокают, вследствие чего приходят в негодность;
• придания эстетически привлекательного вида кровли. Элементы торцевых элементов скрывают неровности края, которые могут образовываться при укладывании крыши битумной кровлей, закрывать межкровельное пространство, а также придавать конструкции кровельного покрытия завершенный вид.

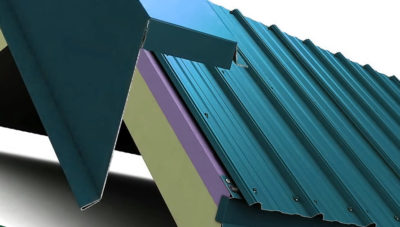

Ветровая планка профнастила

Ветровые планки для профнастила подбираются по размеру и цвету в соответствии с кровельным материалом.

Размеры планок для разных покрытий

Ветровые элементы необходимо устанавливать для крыш, имеющих крышу из битумных материалов, для металлочерепичных крыш, для кровли из профнастила или других материалов.

Для кровли жилого помещения ветровую планку требуется устанавливать независимо от того, чем покрыта крыша.

Для нежилых помещений (гаражей, складов) с металлической стропильной системой установка ветровой планки не обязательна.

Материал, из которого изготавливаются торцевые элементы, может быть разным:

• стальные листы. Их изготавливают толщиной от 0,4 до 0,5 мм. Подходят для крыш из профнастила, металлочерепицы (чаще с базальтовым вкраплением), битумных покрытий. Стальные элементы могут иметь различное покрытие: полиэстер, пластизол, полимерное, лакокрасочное, цвет которого можно подобрать в соответствии с кровельным материалом. Имеют широкое распространение;
• планки их поливинилхлорида. Используются крайне редко, так как материал подвержен разрушению от перепада температур. Толщина элемента из ПВХ может быть от 0,4 до 1 мм. Широкий диапазон цветов;
• алюминиевые листы. Могут быть толщиной от 1 до 2 мм. Аналогично со стальными листами могут иметь различное покрытие;
• деревянная защита. Изготавливается чаще всего самостоятельно из доски, может иметь узорчатую резьбу. Такие компоненты используются в частных домах и являются красивым декоративным дополнением к крыше.

Кроме того, торцевые листы могут быть из акрила, ОСБ, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально для частного проекта и не имеют масштаба промышленного производства.

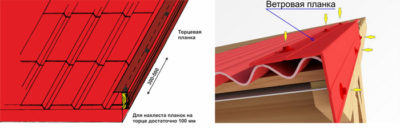

Нахлест ветрового элемента

Ветровая планка: размеры

Размеры ветровых планок стандартные по длине — два метра, и различные по ширине. Есть производители, которые выполняют индивидуальные заказы на торцевые листы: изготавливают их длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция кровли.

Стандарт — 90х150 мм и 40х60 мм. Широкую планку используют для монтажа на скатных конструкциях, узкую — на плоской системе.

Торцевая или ветровая планка — в чем различия?

Ветровая составляющая, в зависимости от того, на каком месте кровли она крепится, может классифицироваться на:

• торцевую, которая крепится с торца кровли. Устанавливается поверх кровельного покрытия;
• коньковую, которая крепится на коньковую составляющую;
• карнизную, которая крепится на краю ската кровли. Устанавливается перед монтажом кровельного покрытия под покрывной материал.

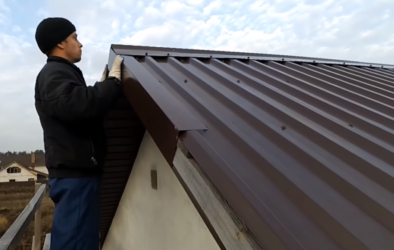

Монтаж ветровой планки

Фронтальные защитные, а также декоративные составляющие лучше приобретать вместе с материалом, которым будет покрываться крыша, чтобы подобрать максимально подходящий цвет.

Рекомендуется использовать материалы одного производителя. Работы по монтажу ветровых компонентов производятся в заключении работ по монтажу кровли.

Так как ветровой лист устанавливают на волновых покрытиях, то ширина накладной части элемента зависит от длины волны поперек.

Порядок и особенности работ при монтаже ветровой планки:

• начинать укладывать ветровую защиту необходимо с нижнего края ската;
• ширина торцевой планки должна соответствовать высоте волны (чаще всего 50 см), а высота должна превышать ширину торца;
• планка крепится поверх кровельного покрывного материала саморезами в шахматном порядке сверху и по бокам на волновой гребень, соблюдая расстояние 40-50 см. Саморезы должны иметь прессшайбу. Направление крепления должно происходить в одну сторону, чтобы избежать прогибов планки и возникновению больших зазоров;
• под лист укладывается утеплитель, стыки между покрытием и планкой герметизируют;
• при продолжении накладывания планок вдоль необходимо производить нахлест в 10 см;
• завершающим этапом крепления ветрового элемента является обязательная установка торцевых заглушек.

Идеальным вариантом конструкции планки является торцевая планка с подворотом края. Таким образом полностью исключается возможность попадания воды под покрытие.

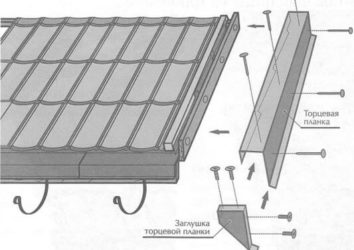

Монтаж ветровой планки

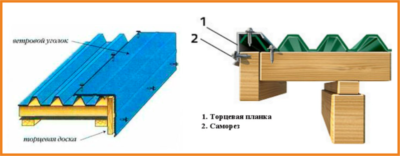

Крепление элемента

Виды доборных элементов

Доборные элементы представляют собой ассортимент дополнительных частей к кровельному покрытию, которые устанавливаются для выполнения защитной, а также декоративной функции одновременно.

Кроме торцевой планки, к доборным элементам кровли относятся:

Доборные элементы

Кроме того, существует довольно много декоративных составляющих, которые служат для придания строению индивидуальную привлекательность и особый стиль (флюгеры, шпили).

В совокупности все конструктивные компоненты покрытия, предусмотренные для его внешнего оборудования, необходимо устанавливать с целью сохранения крыши от подтеков, ветра, снега, пыли. Так обеспечивается надежность и функциональность кровельной конструкции.

Монтаж ветровой планки вы можете посмотреть на видео ниже:

2017-02-09

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/vetrovaja-planka.html

Ветровая (торцевая) планка: крепление и монтаж

Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

Функциональное значение торцевых планок

Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

Материал для изготовления завершающих планок

Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

https://www.youtube.com/watch?v=4lbQ5XisSAc

Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

Торцевая планка для профнастила: установка своими руками

После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов.

При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы.

Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.

Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки.

Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки.

Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила.

Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли.

Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы.

Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты.

Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

Укладывается ветровая планка для металлочерепицы в такой последовательности:

• Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
• Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
• Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
• Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
• Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
• Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
• Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
• Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
• В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

Значение декора в оформлении завершающих планок

Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы .

Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

Источник: https://ofacade.ru/krysha/ustanovka-montazh-vetrovoj-planki-dlya-metallocherepitsy-i-profnastila/

Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа.

Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши.

В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Функции

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

• Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
• Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
• Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Монтаж

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

• Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.Технология монтажа карнизной ветровой планки
• Монтаж фронтонной планки. К установке фронтонной ветровой планке приступают на заключительном этапе кровельных работ. После этой операции остается только оборудовать конёк крыши. Верхняя крепежная полка планки бывает размером 135 мм и 145 мм, она подбирается в зависимости от профиля и высоты волн покрытия. Элемент крепится сверху через кровельный материал к обрешетке каркаса и торцевой доске с шагом 30-50 см. Для этого используются кровельные саморезы с резиновой или полиуретановой шайбой.

Технология монтажа фронтонной ветровой планки

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/drugie/vetrovaya-planka-dlya-profnastila.html

Ветровая планка для профнастила: назначение, разновидности, характеристики, крепление и цена

Конструкция металлической крыши из профнастила или металлочерепицы требует использования целого ряда элементов, одним из которых является ветровая планка для профнастила. Она необходима для обеспечения защиты ската от проникновения в его боковые части осадков. Помимо этого она используется для декорирования кровли.

Вернуться

Для чего нужна ветровая планка?

Монтаж ветровой планки на край кровли

Установка ветровой планки – это последняя процедура при обустройстве кровли, придающая ей эстетичный вид. Однако устанавливать планку нужно не только для декора. Она защищает крышу от порывов ветра и различных осадков, а также ветровая планка необходима в том случае, если планируется установка софитов.

• Защита от ветра. Достаточно сильный боковой ветер способен изломать края металлочерепицы, профнастила и даже сорвать ее с кровли. Особенно если речь идет о регионах с неблагоприятным климатом. Ветровая планка значительно снижает силу воздействия воздушных масс, оберегая тем самым конструкцию кровли. Еще планка препятствует воздействию ветра на обрешетку.
• Защита от влаги. Длительность срока эксплуатации кровли напрямую зависит от степени защищенности ее элементов от контакта с водой. Ветровая планка препятствует проникновению влаги.
• Завершение оформления кровли. Ветровая планка для профнастила служит декором для оформления крыши, также с ее помощью можно прикрепить софиты.

Внимание! Применение данного элемента – это обязательный пункт при укладке кровли любого формата.

Данные изделия разделяются на несколько видов, зависимо от особенностей их применения

Вернуться

Основные разновидности

Разные виды ветровых планок

Данный элемент должен прикрывать все края кровли по периметру. Для этих целей используются разные виды данных деталей.

• Торцевая или фронтонная планка. Она предназначена для защиты ската кровли от попадания в него осадков с боков. Ее монтируют на краях ската кровли.
• Коньковая. Такой вид планки используется, чтобы прикрыть зазор на стыке двух кровельных скатов.
• Карнизная. Ее необходимо устанавливать по краям ската крыши перед водостоками.

Также ветровые планки отличаются друг от друга материалом, который использовался во время их производства. Для профнастила и металлочерепицы применяются элементы, изготовленные из металла с разной высотой – их подбирают, учитывая габариты волны. Композитная черепица требует использования деталей с соответствующим напылением. Оцинковка также может применяться в качестве дополнения.

Для покрытия кровли можно использовать профнастил Н75.

Кроме профнастила для кровли можно использовать и ондулин. Это современный кровельный материал, обладающий отличными техническими характеристиками.

Перейдя по ссылке — http://vse-postroim-sami.ru/category/materials/roofing-materials/ — Вы узнаете много информации о различных кровельных материалах.

Вернуться

Ширина, высота и многое другое

Размерности планки

Расчет ветровой планки, как правило, производится по ее шаблонным габаритам:

• Типовые элементы имеют длину в два метра. Расчет следует проводить с учетом полезной площади детали. Полезная длина данного элемента составляется 1.9 метра.
• Ширина изделия может быть самой разной, поэтому ее нужно подбирать, отталкиваясь от необходимых параметров. Стандартные размеры таких планок 9х15 сантиметров и 4х6 сантиметра.

Узкие ветровые планки применяются для плоской крыши. К примеру, они отлично подойдут для гаражной крыши из профнастила, у которой практически нет волны. Металлочерепица же требует широких рельефных торцов.

Также существуют ветровые планки, которые используются для утепления кровли, однако их применяют крайне редко, только в холодном климате. Но и в таких климатических зонах они не являются популярными, поскольку их стоимость неоправданно высока.

Вернуться

Крепление ветровой планки профнастила

Внимание! Для начала необходимо прикрепить ветровую доску на обрешетку. Это необходимо сделать с торца. К закрепленной доске нужно прикрутить планку. Установка данного изделия проводится посредством специальных болтовых саморезом. Врезать их нужно с шагом в 40 сантиметров. Начинать монтировать нужно снизу крыши и выкладывать стройматериал внахлест не менее 10 сантиметров. Это необходимо для того, чтобы деталь могла выполнить функцию ребра жесткости.

Теперь более детально поговорим об установке данного изделия.

Схема монтажа ветровой планки

Необходимо использовать планки одного размера. Если использовать разные планки на одной плоскости кровли, то полученная конструкция не будет в достаточной мере сопротивляться физическим воздействиям.

Ветровая планка крепится к боковой части кровли посредством саморезов, о которых говорилось выше. В некоторых случаях используют шурупы, еще реже строители обходятся обычными заклепками.

Установка и выравнивание данного элемента осуществляется по торцу крыши, при этом крайне важно монтировать перпендикулярно крыше.

По кроям плоскости планок необходимо смонтировать заглушки, которые следует приобрести заранее вместе с планкой (так они точно подойдут друг другу). Они крепятся посредством 4 саморезов по ее периметру.

В конце монтажа необходимо обработать все стыки специальными веществами. Это нужно для защиты готовой конструкции от коррозии. Во время монтажа этих изделий невозможно избежать образования швов, которые лучше всего обработать герметиком, а затем покрыть слоем краски.

Вернуться

Цена ветровой планки для профнастила

Цена ветровой планки для профнастила может быть разной и зависит от ее габаритов и назначения. Узкая ветровая планка обойдется максимум в 160 рублей, а широкая в 300.

Разные ветровые планки

Само собой, приведенная стоимость указана приблизительно и может меняться. К примеру, в случае приобретения металлочерепицы и доборных элементов финского производства стоимость планки может вырасти на 30%. Детали отечественного производителя крайне редко стоят дороже, чем написано выше. Но все-таки перед закупкой стройматериалов для обустройства кровли лучше уточнить на складе или в магазине, в котором вы это все приобретаете, стоимость каждого отдельного элемента.

Технология обустройства любого типа крыши требует применения ветровой планки. Этот универсальный элемент способен продлить жизнь кровле и придать ей привлекательный внешний вид.

Вернуться

об изготовлении ветровой планки для профнастила

Полезно? Сохраните себе на стену! Спасибо за лайк!

Источник: http://vse-postroim-sami.ru/materials/roofing-materials/7009_vetrovaya-planka-dlya-profnastila-naznachenie-raznovidnosti-xarakteristiki-kreplenie-i-cena/

Что такое ветровая планка для кровли и как ее установить

Фасады > Виды материалов > Сайдинг

Правильное оформление кровли – это залог надежной защиты верхней части фасада от атмосферных явлений. Одну из важнейших ролей в этом деле выполняет ветровая планка – именно она значительно снижает интенсивность воздействия ветров, а также предотвращает проникновение атмосферных осадков под облицовку. При этом особая функция ветровой планки заключается в декорировании кровли.

Как устроена и для чего нужна

Ветровая планка — это узкая и длинная панель, изогнутая под прямым углом. Основной функцией данного элемента является защита боковых срезов (торцов) кровли. Сечение ветровых планок может быть разным в зависимости от типа профнастила, а также высоты и ширины его волн. Основные различия между доборными элементами разного вида заключаются в наличии изгибов различной конфигурации, предназначенных для крепления планки к кровле.

Ветровые планки могут называться и по-другому: торцевыми, фронтонными и фронтальными. Кроме того, существуют и другие виды изделий: коньковые, карнизные и примыкания. При этом вместо термина «планка» некоторые производители используют названия «рейка» и «доска». Но вне зависимости от наименования функции, типоразмеры и цветовая гамма таких изделий остаются одинаковыми.

Размеры

Стандартная длина ветровой планки равна 2 метрам, а ширина боковых панелей может варьироваться в пределах 40х60 миллиметров – 90х300 миллиметров. Узкие панели используются для обшивки кровли из профнастила с минимальной глубиной волн.

Из каких материалов может быть?

Чаще всего ветровые планки изготавливаются из того же материала, что и сам профнастил – то есть из оцинкованного металла. Однако также могут использоваться изделия из пластика и дерева. Защитное покрытие комплектующих также идентично и может быть:

• полиэстеровым (из полимеров на основе органики);
• пураловым;
• пластизоловым;
• PVDF (содержащим поливинилфториды и акриловые смолы).

Последний состав специалисты считают наиболее надежным, так как он особенно устойчив к механическим воздействиям, загрязнению и ультрафиолетовому излучению.

Приобретать доборные элементы рекомендуется того же производителя, что и профнастил – в таком случае можно получить идеальное сочетание цвета и точность соединения всех комплектующих.

Планка торцевая карнизная

Устанавливаются ветровые планки по всему периметру крыши. В зависимости от расположения специалисты выделяют несколько видов изделий.

Так, карнизные планки (капельники) устанавливаются на кровельный карниз, перед водостоком. Служат они для защиты закрываемых элементов от воздействия атмосферных осадков и перенаправления водяных потоков в водосток.

Фронтонные (торцевые) планки устанавливаются на кровельные фронтоны и защищают торцевые части крыши от осадков. Кроме того, такие планки отводят водяные потоки от карнизной подшивки.

В то же время коньковые ветровые планки соединяют между собой скаты кровли, а накладки примыкания устанавливаются в места соединения вертикальных поверхностей и кровли. Такие планки не только защищают от скоплений мусора и пыли в точках примыканий, но и способствуют беспрепятственному сливу воды.

Для мягкой кровли

Ветровая планка для мягкой кровли выполняется из листа оцинкованной стали, покрытого защитным полимерным слоем.

Прежде чем приступать к монтажу планки для мягкой кровли, нужно проделать ряд подготовительных работ. Так, карнизная планка должна быть установлена перед тем, как закрепят водосточные крюки. В то же время торцевую планку можно монтировать лишь после того, как весь кровельный материал будет уложен.

J-фаска

Ветровая планка сайдинга или J-фаска – это декоративный аксессуар J-образной формы, предназначенный для отделки лобовых досок, располагающихся в подкровельном пространстве фасадной части зданий. Иными словами, используется J-фаска для узких полос отделываемой поверхности, например, при облицовке балкона с крышей или карнизов. Стандартная длина такой фаски – 3660 миллиметров.

Изготавливаются ветровые планки сайдинга в размерах и формах, рассчитанных технологами компаний-производителей в зависимости от вида и типа отделочных сайдинг-панелей. Что касается цветовой гаммы, то фаски выпускаются в оттенках, соответствующих цветам основных отделочных сайдинг-панелей.

Хоть ветровая планка сайдинга и предназначена для монтажа в финишные профили, специалисты рекомендуют дополнительно фиксировать ее с помощью нержавеющих саморезов сквозь облицовку.

Для металлочерепицы

Для изготовления ветровых планок для металлочерепицы производители используют материалы, обладающие высокими прочностными характеристиками. Как известно, минимальный срок эксплуатации металлочерепицы равен 20-25 годам, а значит и применяемые доборные элементы должны служить не меньше. Чаще всего ветровые планки для металлочерепицы изготавливаются из:

• Оцинкованной стали, покрытой слоем краски, полиэстера или пурала. Такие изделия обладают небольшим весом, высокой прочностью, устойчивостью к воздействию влаги.
• Термопластичного пластика – поливинилхлорида. Такие элементы отличаются небольшим весом, широкой цветовой гаммой и подверженностью термическому расширению, поэтому выполнять на них монтаж теплового кабеля для обогрева крыши не рекомендуется.

Необходимо отметить, что размеры ветровых планок для металлочерепицы могут сильно различаться. Как правило стандартная длина изделия колеблется в пределах 1,5-2,5 метров, а ширина крепежных полочек от 15 до 30 сантиметров. При этом стальные элементы изготавливаются на заказ по размерам заказчика.

Для гибкой черепицы

Торцевая планка для гибкой черепицы препятствует попаданию осадков под черепичное покрытие и способствует дополнительной гидроизоляции стыков кровельного торца и покрытия. Выполняется такая планка чаще всего из оцинкованного металла с нанесенным полимерным покрытием в тон кровли. Стандартные размеры такой планки составляют 10х2,5х13х1,5 сантиметра с длиной в 2 метра.

Устанавливается торцевая планка на подкладочный настил по направлению от конька к карнизному свесу. Поверх планки осуществляется монтаж гибкой черепицы.

Для ондулина

Ондулин – это листы волнистого битумного картона, также называемого «еврошифером». Ветровые планки для такой кровли выполняются из материала под названием «шипец». Стандартная длина изделий – 110 сантиметров, из которых полезной только 95 сантиметров.

Цветовая гамма у ветровых планок такая же, как и у листов ондулина: коричневый, красный, зеленый и черный. Используется шипец для оформления финишной отделки фронтонов и ребра кровли ондулин.

Односкатной крыши

Ветровая планка для односкатной крыши устанавливается после укладки кровельного материала. С помощью нее закрываются все щели, которые неизменно бывают между самим профилем и обрешеткой.

Устанавливать ветровую доску следует максимально плотно к кровельному материалу, при этом ширина торцевой планки должна быть в пределах 100-150 миллиметров.

Крепление планки необходимо производить с помощью цветных кровельных саморезов на расстоянии 400-600 миллиметров друг от друга.

Для шифера

Для отделки крыш, покрытых шифером, традиционно используются ветровые планки из оцинкованной стали. Однако некоторые специалисты советуют использовать деревянные доски. В таком случае, чтобы закрепить ветровую планку на кровле из шифера необходимо плотно приладить доску к кровельному свесу, заведя ее под волну до тех пор, пока не упрется. После чего планку рекомендуется прибить гвоздями к карнизным рейкам и обрешетке в шахматном порядке. В результате получится два ряда креплений.

Как крепить: инструкция по установке

По своей сути, монтаж ветровых планок довольно прост – справиться с этой задачей может даже новичок. Однако, несмотря на всю легкость процесса, нужно знать правила установки комплектующих для профнастила.

Какие инструменты и материалы нужны?

Для установки ветровой планки необходим тот же набор инструментов, что и для монтажа кровли:

• аккумуляторный шуруповерт;
• молоток;
• ножницы по металлу или болгарка (для подрезки комплектующих);
• строительный уровень;
• кровельные и коньковые саморезы;
• оцинкованные гвозди;
• рулетка и маркер/карандаш.

Так как работы по установке ветровой доски производятся на высоте, в целях повышения безопасности рекомендуется использовать специальные ремни, оснащенные сумками для хранения инструментов – это существенно облегчит выполнение работ.

Монтаж на металлочерепицу

Порядок действий при установке ветровой планки на металлочерепицу выглядит следующим образом:

• К вертикальным ребрам обрешетки перпендикулярно срезу кровли прибить доску толщиной от 2,5 сантиметров (ширина доски должна соответствовать ширине боковой полочки ветровой планки). Древесину нужно предварительно обработать составом, защищающим от процессов гниения и повреждений насекомыми.
• Начиная от одного из углов кровли, к прибитой доске приложить ветровую планку таким образом, чтобы ее угол совместился с внешним верхним торцевым срезом доски.
• Приступить к фиксации верхней полочки планки. Отступить от края 2-3 сантиметра и вкрутить первый оцинкованный саморез. Далее установить метизы с шагом 40-50 сантиметров. При совпадении точек фиксации доборного элемента с волной листа для крепления следует использовать длинные коньковые саморезы. Если монтаж производится поперек волн профлиста, то крепления нужно выполнять в местах соприкосновения планки и волн кровельного материала.
• С помощью шуруповерта и коротких кровельных саморезов прикрепить к доске боковую полочку планки.
• Приложить к доске следующую планку так, чтобы последняя на 4-5 сантиметров заходила на ранее установленный элемент. Закрепить ее следует по той же схеме.

Правильность выполнения работ необходимо контролировать при помощи строительного уровня. Если кровля сложная, нужно замерить длину свеса, нуждающегося в обшивке ветровой планкой, а затем ножницами по металлу или болгаркой отрезать рейку нужно длины. Крепление планки в таком случае будет выполняться по вышеописанной схеме.

Принцип монтажа ветровых планок представлен в следующих видеороликах:

Как правильно крепить под профлист?

В случае с профлистом установка ветровой планки будет выглядеть следующим образом:

• с помощью строительных гвоздей к обрешетке прикрепить торцевую доску;
• поверх торцевой доски установить ветровую планку, используя кровельные саморезы (монтаж планок осуществляется от нижней точки торца в сторону конька);
• с нахлестом не менее 50 миллиметров установить все остальные элементы.

Внимание: Крепление профнастила при помощи строительных гвоздей категорически запрещено, так как ударная нагрузка нарушает целостность всего покрытия. Кроме того, во время забивания гвоздей в профлисте образуется отверстие на 1-2 миллиметра больше диаметра крепежа, что негативно сказывается на сроке службы кровельного листа.

Как правило, конец ветровой планки загибается для направления стекания вод, но нередко монтаж детали производится с образованием зазора между самой планкой и поверхностью профилированного покрытия. В таком случае с внутренней стороны доборного элемента следует предусмотреть монтаж уплотнителя. Применять для заполнения зазора можно как универсальный самоклеящийся, так и универсальный саморасширяющийся уплотнитель.

Крепление гидроизоляционной пленки на ветровую планку

Как уже было сказано, на карнизные свесы кровли ветровую планку устанавливают до настила кровельного покрытия и монтажа водостока. Она прикручивается при помощи саморезов с шагом 40 сантиметров, начиная от края, и нахлестом 50-10 миллиметров.

Во время крепления гидроизоляционную пленку, укрывающую обрешетку, поднимают и укладывают поверх ветровой планки. При этом качественный монтаж предполагает, что карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, не допуская проникновения влаги со ската крыши на стропила.

О том, как крепить гидроизоляционную пленку на ветровую планку, наглядно рассказывается здесь:

Сколько стоит

В зависимости от назначения и ширины стоимость ветровой планки может варьироваться в пределах 140-520 рублей.

В москве

В москве приобрести ветровые планки можно в таких организациях, как:

• «Металлик и Ко»:
  • официальный сайт: http://metallik.ru;
  • адрес: город Москва, улица Вилиса Лациса, дом 17, корпус 2;
  • телефон: +7 (495) 620-36-00.
• «RSIDING»:
  • официальный сайт: https://rsiding.ru;
  • адрес: город Москва, улица Миклухо Маклая, дом 18/1;
  • телефон: +7 (499) 391-05-88.
• «ISOLUX»:
  • официальный сайт: https://www.isolux.ru;
  • адрес: город Москва, улица Молодогвардейская, дом 61;
  • телефон: +7 (495) 274-00-43.

В спб

В Санкт-Петербурге продажей ветровых планок для крыш занимаются следующие компании:

• «Стелла»:
  • официальный сайт: http://stella-spb.ru;
  • адрес: город Санкт-Петербург, улица Салова, дом 27А;
  • телефон: +7 (812) 409-95-85.
• «Петрович»:
  • официальный сайт: https://petrovich.ru;
  • адрес: город Санкт-Петербург, 6-й Верхний переулок, дом 12А;
  • телефон: +7 (812) 329-01-95.
• «Эталон»:
  • официальный сайт: https://www.poetalon.ru;
  • адрес: город Санкт-Петербург, Лиговский проспект, дом 43/45;
  • телефон: +7 (812) 385-63-36.

Таким образом, ветровая планка – важнейший элемент кровли, который не только защищает здание от проникновения атмосферных осадков, но и придает крыше (и фасаду в целом) законченный внешний вид.

Источник: https://frontfacade.com/vidy-materialov/sajding/vetrovaya-planka.html

Ветровая планка для профнастила: предназначения и характеристики

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?
