Как крепится водосток к крыше?

Способы крепления водостоков

Водосточная система дома – это довольно серьёзная конструкция, которая требует к себе точного расчёта и грамотного монтажа, где креплению элементов уделяется особое внимание. Само отведение воды с кровли дома состоит из двух участков – горизонтального и вертикального. Первый состоит из желобов (лотков), которые устанавливаются по краям кровельного материала. Именно в них сливается с крыши вода в виде дождя или растаявшего снега.

Вторая – это вертикальные трубы, соединяемые с лотками при помощью воронки. Через них вода сливается или в грунт подальше от фундамента дома, или в ливневую канализацию. Обычно крепление водостока начинают до того, как будет покрыта крыша кровельным материалом. Но иногда установку производят и после покрытия кровли, к примеру, когда старый водосток пришёл в негодность при длительной эксплуатации и его меняют на новый. В двух случаях монтаж производится по-разному.

И отличие именно в креплении.

Виды крепёжных изделий для желобов

Что касается монтажа и закрепления лотков, то для этого применяются кронштейны в виде крюков. Здесь огромное количество различных модификаций, но все они делятся на две большие группы: длинные и короткие. Первые предназначены для крепления водостока к крыше, а именно к обрешётке или стропильным ногам. Вторые к лобовой доске. Кстати, именно последние применяются в случае, когда крыша уже покрыта кровельным материалом.

Сегодня производители восточных систем предлагают универсальные монтажные кронштейны, ножка которых представляет собой две пластины со сквозным пазом. Обе части соединены между собой болтом и гайкой через паз. То есть относительного этого болта можно производить уменьшение или увеличение длины ножки. При достижении необходимой длины болт зажимается, что приводит к фиксации длины.

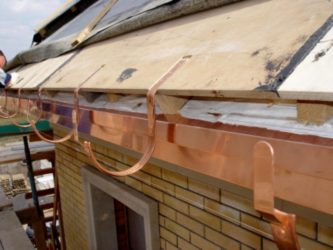

Крюки с длиной ножкой используют и для крыш, уже покрытых кровельным материалом. Правда, в этом случае их крепят не к стропилам или элементам обрешётки, а к подшивке карнизного свеса. Этот вариант не вписывается в рекомендации по сооружению водосточных систем. И внешний вид подшивки карниза явно по презентабельности снижается. Но иногда это единственный и рациональный способ закрепить водостоки.

Существуют и другие крепежи желобов водосточных систем, которые представляют собой тот же крюк, только в их конструкции присутствуют другие монтажные элементы. Один из таких – кронштейн, ножка которого повёрнута на 90° относительно крючка.

Эту модель обычно используют, если кровельный материал уже лежит на стропильной системе, и крепить её придётся к стропильной ноге, а точнее к её боковому торцу. Чаще всего эта разновидность относится к «длинной» группе. Крепить крюк к стропилу необходимо минимум двумя саморезами.

Единственное требование к данному разновидности – использование возможно, если стропильные ноги имеют достаточное сечение, к примеру, 150х50 или 120х50 мм.

Правила крепления элементов водоотведения

Самый простой процесс крепления водосточной системы связан с установкой вертикальных труб. Для этого используются специальные хомуты, изготовленные из металла или пластика. Чисто конструктивно крепёжный элемент для труб – хомут с подставкой или ножкой. Последние крепятся к стене с помощью саморезов на пластмассовые дюбели. По месту установки крепежа необходимо просверлить дрелью или перфоратором отверстия, вставить в них дюбели, приложить хомут и прикрутить его одним или двумя саморезами. Соединение получается надёжным.

Это тоже важно знать:  Система слива воды с крыши

Выбор хомутов зависит от того, как будет водосток проходить по дому. Чаще трубы проводят прямо по стене с плотным прилеганием к её плоскости. Для этого используются короткие хомуты, который крепятся к стене через округлую плоскость или через короткую подставку. Если в архитектуре здания присутствуют выступы, то иногда приходится монтаж проводить на небольшом расстоянии от поверхности стен. Для этого используются крепёжные изделия на ножках.

Внимание! Крепление водостока к стене – самый простой этап сборки всей системы. Но проводят его в последнюю очередь, то есть, после сборки горизонтальной лоточной части.

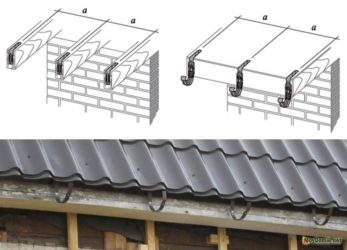

Крепление к лобовой доске

Лобовая или ветровая доска устанавливается по торцам стропильных ног. Она защищает пространство между этими элементами крыши от ветра, пыли, птиц и насекомых. Крепление жёлоба водостока к этой доске – самый простой способ их монтажа. Доска находится на виду, подход к ней ничем не ограничен, так что проблем не должно быть.

Для крепления водостоков в этом случае можно использовать и длинные, и короткие кронштейны. Первые используются, если ширина доски достаточна, чтобы на ней поместились монтажные ножки крюков. Чаще применяют короткие модели. Практический пример приведён на фото ниже:

Что касается модификаций «коротких», то производители сегодня предлагают несколько позиций, отличающихся друг от друга установочной планкой. В этом плане пластиковые модели представлены широким списком, чем металлические. Последние обычно – это стандартные конструкции, изготовленные из стальной полосы.

Но на рынке присутствуют и специальные конструкции из металла, которые представляют собой крюк с небольшой подставкой, в которой нет монтажных отверстий. То есть, сам кронштейн к лобовой доске не крепится. К ней закрепляется металлическая шина, в которую они и вставляются.

По этой шине крючки можно перемещать вдоль карниза, выставляя на требуемом расстоянии друг от друга.

Этот вариант удобен тем, что саму шину проще установить под определённым углом, чем это делать с каждым элементом по отдельности. Ведь водосток – система самотёчная. А значит, она должна устанавливаться с углом наклона, равным 2–7°. При этом стык шины кронштейна довольно прочный и надёжный, поэтому установив её, можно гарантировать долгосрочную эксплуатацию водосточной системы дома.

Следующая разновидность кронштейнов отличается от других возможностью изменять угол наклона расположения самого крюка. Последний с подставкой соединён шпилькой в виде болта. То есть, используется шарнирное соединение. Угол наклона изменяется за счёт болтовых упорных элементов. Если необходимо увеличить наклон крюка, то болты вкручиваются, давя на поставку. И наоборот. При проведении изменения наклона шарнирный болт надо расслабить, после выставления угла его затягивают. Эта модификация используется при установке на наклонную лобовую доску, или если монтаж водосточной системы производится на бревенчатый сруб.

Крепление к кровельному материалу

Кронштейны для крепления водостоков к кровельному материалу появились на рынке относительно недавно. Использовать их можно лишь в том случае, если крыша покрыта прочным и жёстким кровельным материалом. Способ крепления – на струбцины (зажимы), с помощью которых фиксация крюков производится по краю кровли.

Сегодня производители предлагают две разновидности этой модели кронштейнов:

1. Для струбцин необходимо просверлить отверстия в кровельном покрытии.
2. Без просверливания отверстий, зажим производится дополнительно винтом.

Более детально рассмотрим второй вариант крепления водостоков:

Нюансы монтажа водостоков при использовании данного вида крюков:

• расстояние от края кровельного материала до места зажина – в пределах 5 см;
• если используется модификация без засверливания кровли, то под опорные плоскости струбцины рекомендуется подложить резиновые прокладки (и с верхней стороны, и с нижней);
• если монтаж производится к волновому материалу, то можно установку проводить и к нижним волнам, и к верхним с учётом точного расположения зажима относительно высоты волны;
• предпочтение лучше отдать пластиковым кронштейнам, как более лёгким, так как нагрузка от всей водосточной системы на кровельный материал вместе с отводимой водой будет внушительной, что может привести к излому последнего.

Это тоже важно знать:  Установка водостоков для крыши своими руками

Комбинированный вариант

Данные виды крепежа для желобов представляют собой конструкцию, состоящую из двух частей: короткий пластиковый крюк и длинный Г-образный держатель, короткая часть которого относительно длинной повёрнута на 90°. В короткой части просверлены отверстия или сделан паз, через которые производится крепления крюка и держателя между собой. В длинной части держателя также сделаны отверстия для крепежа конструкции к стропильной ноге.

Как правильно это сделать показано на примере крепления водостока к карнизному свесу крыши:

Этот вариант иногда становится единственным. К примеру, если кровельное покрытие выходит за пределы стропильных ног на расстояние 15–20 см. Конечно, можно использовать струбцинную модификацию, но не всегда кровельный материал это сделать позволяет.

Универсальный вариант

Эта конструкция является подтягивающим элементом, который расположен внутри жёлоба. Лотки в этом плане крепятся к нему с помощью загибов, расположенных на самом кронштейне. Один загиб цепляется за внешнюю кромку лотка, другой за внутреннюю. В крепеже установлена втулка с внутренней резьбой. В неё вставляется винт, которым оба изделия крепятся между собой и к стене.

Эта модель используется нечасто. Но, как крепёжное изделие для лотков, относится к категории универсальных, потому что с его помощью монтаж можно проводить и на лобовую доску, и на стену, и на стропильные ноги.

Другие способы установки кронштейнов

Существуют и другие способы крепления желобов водосточной системы своими руками. Потому что не всегда получается установить их по стропилам, обрешётке или лобовой доске.

Способ крепленияОписание

На стену	Обычно этот вариант используют для установки на мансардную крышу, уже покрытую кровельным материалом. Основная задача производителя работ – точно провести разметку места установки.
На софиты	Вариант не самый лучший, но иногда единственный. Главное – должна быть определённая ширина софитов, соответствующая длине держателя. Нередко здесь используют комбинированные конструкции.
На металлические штыри	Этот вариант применяется в двух случаях: если в конструкции кровли отсутствует лобовая доска, ширина софита или подшивки карнизного свеса слишком узкая.

Последний вариант установки несложен и имеет несколько вариантов исполнения. Если водостоки устанавливаются на деревянном доме, то металлические штыри (с одним острым концом) просто вбиваются в древесину. Если дом кирпичный или бетонный, то сначала в стене высверливаются перфоратором отверстия под требуемую глубину, куда помещается цементно-песчаная смесь, а уже затем забивается штырь. Монтаж желобов можно проводить только после полного высыхания скрепляющего раствора.

Нюансы крепления элементов водостока

1. Угол наклона желобов – 3–7°.
2. Расстояние между крепежами желобов – 50–60 см.
3. Расстояние между хомутами труб водостока – 1,8-2,0 м. Если высота установки превышает 10 м, то шаг монтажа хомутов уменьшается до 1,5 м.

Заключение

Перед тем как крепить водостоки своими руками, нужно точно провести все монтажные замеры и определиться с видами кронштейнов. Выбирая тот или иной вариант установки, вы решаете вопрос не только экономии денежных средств, но и прочности всей конструкции.

Источник: http://www.krovlyakrysh.ru/dobornye-elementy/vodostoki/kreplenie/

Как крепить водосток к крыше

Даже самый качественный и совершенный вариант водостока требует небольшого завершающего усилия, прежде чем он сможет радовать вас своим внешним видом и совершенной работой. Конструкцию нужно правильно и надежно крепить по периметру крыши, и вывести трубу в заранее подготовленное место, подальше от фундамента дома и пешеходной зоны участка.

Зачастую крепление водостока не воспринимается владельцами, как работа, требующая внимания и терпения. Следует напомнить, что соответствующие услуги специалистов фирм, занимающихся продажей и последующим креплением систем водостоков на крыше, стоят примерно, как половина всей купленной системы водоотвода. Это потому, что главным компонентом крепления желобов и труб является настройка работы водостока.

Наиболее распространенным вариантом крепления пластиковых или стальных желобов под свесом кровли является использование кронштейнов и крюков, закрепленных к деревянным кобылкам нижней части стропил крыши. В этом случае используется крепеж в виде навесных крюков, идущих в комплекте к водостоку, или приобретенных отдельно под конкретные размеры водосборников.

Самый надежный способ крепления

Существует еще один способ крепления системы водоотвода, с помощью навесного металлического каркаса. Для изготовления металлической рамы потребуется определенное количество стальной ленты в 10*2 мм, сварочный аппарат и несколько часов дополнительной работы. Он более сложный и затратный, но обладающий целым рядом очевидных преимуществ:

Система водостока на крыше будет опираться на центральный стальной остов, обеспечивающий высокую жесткость даже самым слабым желобам из пластика. Для полимерных желобов и труб жесткость никогда не бывает избыточной, поломка и смятие профиля пластиковой конструкции напором воды является наиболее распространенной причиной выхода из строя водостока на крыше;

Количество точек крепления стального каркаса и место их расположения можно выбрать наиболее оптимальным, позволяющим закрепить конструкцию водосборных элементов в наиболее удобных для этого местах на крыше. Использование стандартных кронштейнов требует соблюдения минимально допустимого расстояния между точками, которые чаще всего не совпадают с шагом установки стропил.

Используя каркас, можно всегда отрегулировать и подстроить угол наклона профиля, особенно, если с момента установки водостока на крыше прошло немало времени.

Важно! Каркас поможет сохранить пластиковый желоб в случае схода лавины со ската крыши. При правильном расположении крепления система водостока поможет разбить поток льда и снега на неопасные фрагменты, а иногда даже остановить сползание ледяной и снежной корки по крыше.

Существует две разновидности каркаса для желобов. В первом варианте каркас под водосборник формируется в виде двух параллельных направляющих полос с несколькими дугообразными перемычками. Крепеж выгибают под профиль желоба так, чтобы дно желоба опиралось на перемычки, а края – на две полосы.

Для крепления на крышу можно использовать стандартные кронштейны, идущие в комплекте к водостоку. Если в конструкции каркаса использован довольно тяжелый профиль, например, лента 15х3мм, для надежности крепление лучше изготовить самостоятельно в виде стандартных крюков или петель в виде капли.

Второй вариант каркаса предусматривает наличие третьей полосы металла, проходящей под днищем профиля. Жесткость такого каркаса намного выше первого варианта, но он тяжелее и слегка изменяет внешний вид водостока на крыше. Поэтому использовать такое устройство лучше в местах на крыше, где внешний вид водостока не особо бросается в глаза, а прочность желобов и способ крепления имеет решающее значение.

В каркасной системе крепления есть свои недостатки, особенно в случае использования тонкостенных пластиковых желобов. Стандартное крепление с кронштейнов в этом случае оказывается непригодным для охвата каркаса и желоба. Поэтому, зачастую, приходится брать увеличенные размеры. Например, если желоб выбран на 115мм, опорные кронштейны нужно покупать отдельно на размер не менее 125мм. Такой вариант позволит закрепить каркас и желоб в одной петле на крыше.

Крепление водостока на подвесных крюках

Использование системы крюков является наиболее простым и доступным вариантом крепления к деревянным стропилам крыши. Нужно просто правильно рассчитать и найти точки на торцах стропил, куда можно безболезненно вставить и зафиксировать крепление с помощью саморезов.

Если шаг стропильной ноги или конструкция свеса кровли не позволяет выполнить крепление на стропилах, придется использовать переходной деревянный брус 40х40мм или, лучше, доску 150х30мм, которую саморезами пришивают к нижней части свеса по всему периметру края крыши. Такое крепление немного усложняет процесс установки, но в будущем, при необходимости, позволит устанавливать кронштейны и крюки в любом месте и в необходимом количестве.

Профиль на крыше закроет промежуточный брус, и он не будет виден даже с вертикального положения. В любом случае, перед установкой его нужно будет тщательно обработать антисептиком и пропитать хорошим консервирующим раствором на органическом растворителе. На брус будет регулярно попадать большое количество влаги, поэтому без защиты крепление очень скоро набухнет и может потерять первоначальную прямолинейную форму.

Соответственно, будет нарушена геометрия крепления желобов, их выгнет, и вода начнет просто выливаться с крыши на голову.

Совет! В любом варианте крепления категорически не следует сверлить отверстия в пластиковых желобах для их крепления на крыше, даже если нагрузка на болты и саморезы будет минимальной.

Любое отверстие моментально ослабит пластиковый профиль и через короткий срок станет источником возникновения трещины.

Регулировка уровня крепежа водостока к крыше

Главное требование при установке крепежа — нужно точно выдерживать угол наклона желоба, обычно его рекомендуют в 1-3о. Это означает, что на каждом метре желоба высота крепления профиля уменьшается на 2-3 мм. Процедура установки угла довольно проста:

• Перед монтажом крепежа установите на ровной плоской поверхности строительную линейку и уровень, иногда в инструментах хорошего качества эти два прибора объединены в один;
• На отметке в 1 метр положите под линейку – уровень обычную спичку, без головки. Из-за возникшего наклона пузырек в уровне сместится на несколько миллиметров в сторону;
• Заметьте маркером точное положение пузырька в колбе уровня и при установке и регулируйте наклон стока в нужную сторону по показания уровня.

Для установки водосборников можно использовать метод уменьшения высоты установки на каждой точке, но такой способ сложнее и требует очень точного измерения уровней кронштейнов.

Как крепить водостоки к крыше – порядок крепления элементов водосточной системы

Для организации отвода воды с крыш домов используются различные водосточные системы, представляющие собой конструктивно сочлененный набор элементов, обеспечивающий защиту цоколя и наружных стен от переувлажнения. Кроме выполнения защитной функции, современные водосточные системы позволяют украсить дом и разнообразить его дизайн. В данной статье мы расскажем как крепить водосток к крыше и стене.

Для надежного крепления к строению всех частей водосточной системы применяются специальные крепежные элементы.

Виды крепежных элементов

Для крепления водостоков используются следующие виды крепежных элементов:

1. Кронштейны. Позволяют закрепить желоба. Размер и форма кронштейнов зависит от формы и габаритных размеров используемых желобов.
2. Хомуты. Крепятся к стенам и позволяют зафиксировать сливную трубу. Для разных видов стен (деревянных и кирпичных) используются различные хомуты. Форма, и размер хомутов зависит от вида используемых сливных труб. Наиболее часто используются металлические хомуты, крепящиеся с помощью одного, причем длинного, метиза. Хомуты, изготовленные из пластика, имеют 2 точки крепления.

Способы крепления желобов

Крепление на лобовую доску

Для закрепления желобов используют кронштейны, которые монтируются следующими способами:

1. На лобовую доску. Данный способ используется, когда полностью завершен монтаж кровли. Это является единственной возможностью закрепить кронштейны без дополнительного демонтажа уже смонтированных элементов кровли.
2. На стропильные ноги. При отсутствии так называемой лобовой доски, кронштейны крепятся к стропильным ногам.
3. К обрешетке кровли. В данном случае используются специальные удлиненные хомуты, фиксируемые в двух точках крепления и позволяющие надежно закрепить кронштейны к смонтированной обрешетке кровли.

Крепление на стропильные ноги

При монтаже кронштейнов применяются саморезы.

Способы крепления сливных труб

Крепление трубы водостока

Для закрепления сливных труб используются хомуты, при монтаже которых следует учитывать следующее:

1. Чтобы обеспечить надежное соединение, глубина фиксации метиза должна быть больше 60 мм, при этом он должен входить в стену, а не в утеплитель.
2. Необходимо обеспечить определенное расстояние от стены фасада до сливной трубы.
3. После фиксирования водосточной трубы в хомуте, он не должен чрезмерно ее обжимать. Это особенно важно в случае использования труб ПВХ, меняющих свои размеры за счет колебания температур, что может привести к появлению трещин и разрушению.

Проведение монтажа

Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.

Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:

• строительный уровень,
• рулетка,
• отвес,
• строительный шнур,
• линейка-угольник,
• ножовка по металлу.

Монтаж водостоков

Инструкция по установке

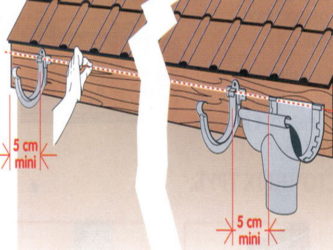

Положение водостоков относительно свеса кровли должно быть следующим:

• свес должен выступать относительно ближнего к дому края водостока на 25−65%,
• дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).

Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.

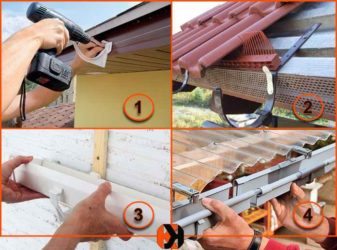

1. Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
2. Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
3. Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
4. Закрепите сливную воронку водостока (по линии шнура).
5. Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.

Монтаж сливных труб

Монтаж сливной трубы

Производится с соблюдением следующих правил:

1. Монтаж труб выполняется в направлении снизу-вверх.
2. Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
3. Шаг установки хомутов составляет 1,8 метра.
4. Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
5. Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
6. Верхняя труба соединятся с воронкой.

Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.

Узнайте, как монтировать водосточную систему на примере монтажа пластикового водостока:

Как крепить водостоки
Инструкция по креплению водостоков. Как правильно крепить желоба своими руками.

Источник: kakpravilnosdelat.ru

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя. Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги. Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Источник: https://krovlyaikrysha.ru/%D0%BA%D1%80%D0%B5%D0%BF%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5-%D0%B2%D0%BE%D0%B4%D0%BE%D1%81%D1%82%D0%BE%D0%BA%D0%BE%D0%B2-%D0%BA-%D0%BA%D1%80%D1%8B%D1%88%D0%B5.html

Как установить водосток – варианты установки и инструкция по монтажу

Идеальный вариант – когда расчет водосточной системы продумывается еще на стадии составления общего проекта: это позволит исполнить технические предписания, согласно которым установка водостоков осуществляется до укладки кровельного материала. Однако нередко бывает так, что эту процедуру проводят уже на готовую кровлю, что сопряженно с целым рядом сложностей.

В каких ситуациях водосток крепится только на лобовую доску

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.

Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.

Существует семь основных способов, как установить водосток:

1. К стропилам. Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
   Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов.  Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.
2. На лобовую доску. Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.
3. С помощью костылей. Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.
4. Опорные кронштейны. Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.
5. Кронштейны-невидимки. В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.
6. Крепежи с возможностью регулировки. Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.
7. Установка непосредственно на поверхность кровельного материала. В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие. Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.

В итоге можно сказать, что степень надежности крепления напрямую зависит от правильности установки желоба. Следует понимать, что водосток не призван эффективно противостоять снеговой нагрузке: это является задачей снегозадержателей и специальных нагревательных кабелей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Расчет нужного количества крюков, желобов, труб

Для расчета необходимого числа водосточных элементов используется формула (В + Н/2) х С

Расшифровка обозначений:

• В – горизонтальная дистанция между свесом и коньком.
• Н – высота.
• С – длина крыши.

Все параметры указываются в метрах.

Порядок установки водосточных элементов на поверхность ветровой доски:

1. На поверхности ранее смонтированной доски отмечают горизонтальную линию в наиболее высоком участке желоба. Для этих целей удобно применять лазерный нивелир.
2. Полученная разметка переносится на всю протяженность желоба. При этом следует учитывать наклон в 3-5 мм на погонный метр водостока.
3. Далее проводится нумерация всех крепежных крюков. При нанесении разметки важно не забывать по наклон желоба. Для изменения радиуса крюков используют специальный крюкогиб.
4. Первым делом монтируется первый и последний крюки. Далее между ними следует натянуть шнур: он должен находится на самом дне желоба. Используя полученную направляющую, довольно просто установить остальные крепежи.
5. При определении месторасположения воронок на концах желобов в учет берется их размер: воронку нужно приложить к поверхности доски, и обвести карандашом ее очертание. Между краем контура и его центром оставляется кантик 45 мм. Для выпиливания отверстия используют обычную ножовку или специальные ножницы по металлу.
6. Готовые рамки отгибают наружу, вставляя желоба друг в друга. Необходимо соблюдать правильность надевания передних частей желоба: носик в таком случае должен оказаться в самом завитке.

Правильное позиционирование желобов и воронок

Водосточный желоб монтируется с следующей последовательности:

• Вначале необходимо установить воронку и находящиеся рядом желоба.
• Кромки желобов фиксируются саморезами на поверхность ветровой доски.
• Крепление воронки и желоба продолжается до полного совпадения их профилей.
• Следует внимательно проверять степень уклона и месторасположения крепежей.
• Далее проводится установка профиля желобов на кронштейны, с последующей стыковкой. Чтобы закрыть пустые торцы, в комплектацию входят специальные заглушки.
• Воронки и трубы в стене соединяют отводами.
• После этого нужно установить кронштейн для трубы.
• В конце проводится разметка направления монтажа водостока, для установки вертикальных частей конструкции.

Соединение современных металлических водостоков происходит с помощью уплотняющих зажимов. Для соединения пластиковых водостоков могут использовать защелки на зажимах, резиновые уплотнители и холодная сварка. Во время данных процедур важно не забыть о компенсации линейного расширения.

Можно также применить специальные решетки для водосточной системы, чтобы очистить стекающую воду от различного мусора, попадающего на поверхность крыши с расположенных рядом деревьев (ветки, листья, хвоя). В случае возникновения засоров водосточные трубы начинают забиваться, что в зимнее время чревато замерзанием воды внутри водостоков, с угрозой их разрыва.

Как установить и закрепить водосточные трубы — инструкция

Первым делом нужно определиться с тем, на какую стену их лучше установить, и какой способ крепления будет оптимальным в данном случае:

• На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой. При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
• Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
• На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
• В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.

Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

1. Монтаж водосточных труб ведется только снизу.
2. Крепежные отверстия должны быть небольшого диаметра.
3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

1. Для соединения труб используются муфты.
2. При введении нижней трубы оставляется зазор.
3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.

Источник: https://kryshadoma.com/vodostok/kak-ustanovit-vodostok-varianty-ustanovki-i-instruktsiya-po-montazhu.html

Крепление водостоков к крыше – Как установить водостоки если крыша уже покрыта » Торгтеник

Строительство любого здания предполагает монтаж и соответствующих инженерных систем. Их разнообразие и предназначение зависят от специфики строения. Но есть ряд коммуникаций, которые можно назвать универсальными по той причине, что их обустройство производится практически всегда, независимо от того, для каких целей возводится постройка и как она будет эксплуатироваться. Одной из таких систем является водосточная.

Прежде чем рассматривать, как производится установка водостока для крыши своими руками, ответим на ряд вопросов. Ведь никакую работу не выполнить качественно, если не понимать истинный смысл всех операций и четко не представлять, что в итоге должно получиться. Вот с некоторых пояснений и следует начать.

Зачем нужны водостоки?

Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.

Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.

Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.

Всегда ли монтируются водостоки?

Да, за редким исключением. Например, если речь идет о небольшой хоз/постройке, возведенной на фундаменте свайном, столбчатом или мелкозаглубленном ленточном. И то, только при определенных условиях:

• Крутизна ската должна быть такой, чтобы вода сразу же стекала вниз, причем интенсивно, а не тоненьким ручейком, постепенно «перебираясь» с крыши на стены.
• Величина свеса кровельного материала должна исключать возможность попадания жидкости на отмостку.

Что собой представляет водосточная система?

Все конструктивные элементы хорошо видны на рисунке. Но это их общий перечень, так как набор комплектующих зависит от особенностей строения и крыши. Поэтому основными считаются желоба и трубы, являющиеся каналами, по которым перемещается жидкость.

Есть ли выбор по материалам изготовления?

Да, и довольно большой. Кого более подробно интересует данный вопрос, сможет самостоятельно найти соответствующую информацию. Практика показывает, что большинство собственников монтируют водосточные системы из пластика или оцинкованного металла. Медные изделия из-за высокой цены малопривлекательны, алюминий – не обладает достаточной механической прочностью, и так далее. У каждого вида продукции есть как плюсы, так и минусы.

Но независимо от материала, из которого изготовлены элементы водосточной системы, порядок работы по ее монтажу остается неизменным; разница может быть только в отдельных деталях (все особенности установки, крепления оговариваются в сопроводительной документации на товар).

Внимание! Данная статья не является инструкцией в истинном значении этого слова. В ней рассматриваются лишь общие моменты. При установке водосточной системы необходимо руководствоваться рекомендациями производителя.

Что нужно учесть при монтаже?

• Диаметр (сечение) основных элементов водосточной системы – труб, желобов. Прежде чем их приобретать (или изготавливать своими руками), необходимо сделать соответствующие расчеты.
• Тип профиля комплектующих изделий. Какой бы вариант ни был выбран (полукруглый, трапециевидный или иной), форма сечения должна быть идентичной для желобов, труб и остальных элементов.

В принципе, работа по установке водостока не относится к категории «сложная». Если вникнуть в смысл процесса, то не понадобится оплачивать услуги наемных мастеров – все можно смонтировать самому.

Разметка и крепление кронштейнов

Необходимо произвести трассировку линии, вдоль которой будут укладываться желоба, определить места установки воронок, труб, а, следовательно, и точки фиксации крепежных элементов.

Следует обеспечить естественный сток воды, в противном случае она будет застаиваться. Чем это чревато, например, при заморозках, объяснять не нужно. Значит, канал, по которому жидкость отводится с кровли, должен иметь уклон. Рекомендуемый угол – не менее 50. Понятно, что работать под крышей с транспортиром в руке никто не станет, а нивелир (особенно лазерный) редко у кого есть.

На практике уклон считается нормальным, если перепад высоты на 1п.м. составляет примерно 3,5 мм (не меньше). Зная общую протяженность конкретного стока, несложно определить разницу между срезами начального и последнего желобов. Как реализовать? Достаточно наметить точки крепления кронштейнов для 1-го и последнего лотка, вкрутить, например, саморезы, и между ними натянуть леску, шнур, тонкую проволоку. Получится хороший ориентир (линия) для крепления остальных элементов.

Если на каком-то отрезке «дистанции» предусмотрена установка воронки, то методика расположения лотков несколько видоизменяется – они должны иметь уклон в ее сторону. Почему – понятно.

Часто можно встретить рекомендацию по расстоянию между кронштейнами – около полуметра. Но это относится только к желобам из металлов! Для пластиковых изделий желательно «опоры» ставить из расчета 3 шт/п.м., так как данные материалы не отличается прочностью. Следовательно, при обледенении конструкция может «просесть».

Воронка ставится чуть ниже капельника (примерно на 15 – 20 мм), но не вплотную. Иначе при небольших заморозках есть риск образование сосулек, которые постепенно превращаясь в ледяной монолит, легко разрушат водосток. Специалисты рекомендуют рассчитать трассу так, чтобы расстояние от воронки до кронштейнов, поддерживающих лотки, не превышало 150 мм.

Элементы крепления нельзя фиксировать на кровельном материале. Варианты их установки зависят от конструктивных особенностей крыши.

Их несколько:

• Первый – к лобовой доске.
• Второй – к стропильным ногам.
• Третий – к обрешетке.

Например, вот таким образом:

Особенности технологии зависят от того, когда производится монтаж системы – в процессе строительства, или здание уже эксплуатируется. Главное условие – ни элементы кровельного «пирога», ни материал «финишной» отделки крыши не должны быть повреждены. Их вообще не следует касаться, иначе не избежать протечек и других неприятностей.

Сборка частей водосточной системы

Учитывая количество различных элементов, которые придется стыковать (желоба, воронки, различные соединители), их сборка в отдельные секции производится на земле. Даже стоя на лесах, на весу, да еще и на высоте, такую работу качественно не выполнить. Именно поэтому внизу система монтируется секционно, а потом отдельные ее части вверху соединяются в общую конструкцию.

Сам процесс сложности не представляет, тем более, если есть инструкция. Необходимо обратить внимание на качество уплотнения стыков. Распространенная ошибка – соединение лотков «намертво». Нельзя забывать о таком понятии, как температурная деформация. Именно поэтому стык должен иметь некоторую подвижность, «играть». Иначе последствия резких колебаний температуры очень быстро проявятся в виде многочисленных протечек по всей трассе.

Исходя из этого, используются РТИ или подобные им. А вот различные замазки, клеящие составы не применяются.

Установка водостоков на кронштейны

Источник: https://line-home.ru/krysh-2/kreplenie-vodostokov-k-kryshe-kak-ustanovit-vodostoki-esli-krysha-uzhe-pokryta.html
