Как монтировать стропила двускатной крыши?

В этой статье:

Стропила для двухскатной крыши своими руками: инструкция

Здравствуйте, уважаемые читатели! В этой статье я расскажу о сборке стропильных «ног» для последующего монтажа двухскатной крыши. От подбора материала, точности геометрических параметров стропил и качества их обработки зависит срок эксплуатации крыши и ее устойчивость к нагрузкам.

Инструменты и материалы

Для изготовления стропил нам понадобится:

Рулетка, уровень и отвес;
ножовка по дереву, молоток и электродрель со сверлами по дереву (если для соединения элементов предполагается использовать шпильки/болты с гайками);
простой карандаш для разметки;
гвозди и скобы.

Пиломатериал для стропил выбирается исходя из размеров крыши, кровельного материала, угла наклона скатов, ветро- снеговой нагрузки и шага установки стропил. Для бань и хозяйственных построек вполне подойдут доски 40х150 мм, для жилых домов — 50х150 мм, 60х150 мм. Для стропильных ног длиной свыше 6 метров потребуются доски в 180 — 200 мм шириной.

Чтобы защитить каркас крыши от возгорания, гниения и повреждения вредителями обязательно используйте специальные средства – антипирены, которыми нужно обработать пиломатериал, до монтажа.

Подготовительный этап

В первую очередь следует выполнить расчет крыши, воспользовавшись таблицами ветровых и снеговых нагрузок для вашего региона, учитывая требования к монтажу выбранного кровельного материала.

На этапе проектирования выбирается тип стропильной системы. Если есть несущая стена или столбчатые опоры по средней линии дома, либо расстояние между фронтонами невелико, монтируются наслонные стропила – стропильные ноги крепятся к коньковому брусу.

В остальных случаях применяются висячие стропила: пара стропильных ног упирается верхней частью друг в друга и дополнительно скрепляется горизонтальными ригелями (растяжками).

Каркас крыши лучше всего монтировать из ели или сосны. Их смолистая древесина более устойчива к гниению, она легка в обработке и доступна по цене. При выборе пиломатериала обратите внимание на его влажность – показатель не должен превышать 18%, иначе по мере высыхания стропила будут деформироваться, что приведет к повреждению конструкции крыши.

Доски или брус для стропил должны быть ровными, лучше всего подобрать материал без сучков. Если все же сучки есть, их не должно быть более трех на погонный метр. Каждый элемент следует визуально проверить на отсутствие скручивания (деформации при высыхании древесины), трещин, загниваний.

По верху стен кирпичного или блочного строения должен быть уложен мауэрлат – опора для стропильной системы. На слой гидроизоляции из рубероида строго горизонтально укладывается брус сечением 100х100 или 100х150 мм и крепится за счет вмурованных в стену шпилек или проволоки. У построек из бревна или бруса мауэрлатом обычно служит верхняя обвязка сруба.

Стропильные ноги двухскатной крыши нижней частью упираются либо в мауэрлат, либо в балки (стяжки), уложенные поперек мауэрлата на опорных стенах . Во втором случае перед изготовлением стропил следует смонтировать эти балки.

Если вы строите брусовый дом, на уровне балок потолочного перекрытия обязательно закрепите поперечные связки из бруса сечением 100х100 мм, если планируется монтаж висячих стропил. Иначе стены могут раздвинуться под нагрузкой на распор.

Сборка стропильной системы

Общая схема для стропил будет следующей:

Стропила должны быть строго одной длины, поэтому я советую изготавливать их на земле по шаблону – это проще и удобнее, чем подгонять каждый элемент непосредственно на крыше.

Для создания шаблона удобно использовать доски 50х150 мм. Важно определить:

как будут крепиться стропила в верхней части — между собой или к коньку (сделать соответствующие вырезы);
требуемую длину стропил (при необходимости доски сращиваются);
принцип крепления нижней части к мауэрлату (выполняются соответствующие запилы).

Смонтированные шаблонные стропильные ноги проверяются отвесом на вертикальность и выполняются замеры их длины – двухскатная крыша должна быть строго симметричной, иначе она со временем разрушится из-за неравномерных нагрузок.

Затем шаблонные стропила следует демонтировать и использовать для изготовления стропильных ног. Если есть возможность поднимать на крышу тяжелые конструкции, на земле можно монтировать висячие стропильные конструкции целиком.

Висячие стропила в верхней части могут соединяться различными способами:

встык (доски запиливаются под таким углом, чтобы их торцы плотно прилегали друг к другу, с обеих сторон набиваются деревянные накладки);
внахлест (доски накладываются друг на друга и скрепляются скобами, гвоздями или болтовым соединением);
в лапу (у каждой из досок в месте стыка выбирается половина толщины, крепление выполняется при помощи шпильки).

Нижняя часть может устанавливаться на мауэрлат:

всей плоскостью среза, выполненного под необходимым углом (в этом случае для формирования карнизного свеса потребуется закрепить на стропилах обрезки досок – кобылки);
вырезов в стропильной ноге в виде одинарного или двойного зуба.

Стропила крепятся к мауэрлату гвоздями (два из них вбиваются под углом и один вертикально), отожженной проволокой (крепится к анкеру, вбитому в кирпичную или блочную стену).

Если требуется нарастить стропильные ноги, то это можно выполнить различными способами:

срастить две доски, располагая крепеж гвоздями или скобами в шахматном порядке, при этом длина сплоченного участка должна составлять не менее 500 мм и располагаться он должен как можно ближе к коньку;
выполнить косые запилы на концах двух досок, соединить их торцами между собой и скрепить при помощи деревянных накладок длиной не менее 500 мм;
между двух досок проложить третью, чтобы она выступала на нужную длину, расположить крепежные элементы в шахматном порядке, в просвет между двумя внешними досками уложить деревянные обрезки подходящей толщины.

Не забудьте все подготовленные деревянные элементы дважды обработать антипиреном и антисептиком (либо комбинированным препаратом) перед сборкой конструкций. Если обрабатывать уже собранную систему, в места сопряжений деталей из дерева защитный состав не попадет. Это заметно снизит устойчивость каркаса крыши к биологическому разрушению.

по теме «Стропила для двухскатной крыши своими руками»:

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

» Крыша » Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы.

Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля.

После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
Как правильно выставить стропильную систему
Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.
Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии
Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

о двух наиболее проблемных типах соединений.

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Источник: https://stroychik.ru/krysha/dvuhskatnaya-krysha-svoimi-rukami

Как правильно установить стропила двускатной крыши

Конструктивные особенности двухскатной кровлиЧем отличаются наслонная и висячая стропильные системыПроцесс монтажа двускатной крыши своими рукамиПодготовительный этапМонтаж мауэрлатаУстройство висячей стропильной системыСпособы фиксации висячих стропил на мауэрлатеКак установить наслонные стропила

Как правильно сделать обрешетку

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.
Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают фермы более прочной и устойчивой к различным нагрузкам.
Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

Подготовительный этап.
Фиксация мауэрлата.
Сборка ферм.
Установка ферм на перекрытия.
Устройство конька.
Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

Молоток и ножовка.
Угольник и уровень.
Крепежные элементы.
Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
В балках высверливают отверстия в соответствии с расположением шпилек.
Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.

Источник: https://stroitel12.ru/kak-pravilno-ustanovit-stropila-dvuskatnoj-kryshi/

Двухскатная крыша своими руками — инструкция по монтажу

Двухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

Подходит большое количество типов кровельного материала;
Простота конструкции позволяет сделать данную крышу своими руками;
Возможность разместить второй (мансардный, чердачный) этаж;
Простота укладки кровли на данную конструкцию.

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Наличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Нагрузки в такой конструкции вертикальные, поэтому необходимости в установке затяжек нет. Для укрепления стропильных ног, устанавливаются ригели и подкосы.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

двухскатная крыша своими руками — схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).

В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Важно! Стропила наслонного типа выдерживают большие нагрузки, чем система с висячими стропилами, поэтому данную конструкцию выбирают при строительстве больших домов с присутствием мансардного этажа и утепленной кровлей.

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Источник: http://domnomore.com/dvuskatnaya-kryisha-instruktsiya-po-montazhu/

Двухскатная крыша своими руками

Одним из самых требовательных этапов в постройке дома, является возведение крыши. Двухскатная крыша своими руками считается одной из самых простых конструкций. Рассчитать, а также установить ее можно и самому, для этого нужно лишь внимательно изучить этапы возведения и ознакомиться с технологией строительства такой крыши. На функциональные параметры кровли влияет правильность ее утепления, характеристика используемых материалов, а также правильность работы с финишным покрытием.

Двускатная крыша дома своими руками – это одна из самых простых вариантов для кровли дома, которую вполне реально сделать самостоятельно. Такая крыша в отличие от односкатной кровли, характеризуется как более крепкая, а также она гораздо проще в устройстве, нежели другие аналоги.

Подготовительные работы и проектирование кровли

При планировании строительства кровли, прежде всего, необходимо определиться с формой конструкции, а также параметрами крыши. Перед началом возведения крыши, нужно определить возможную нагрузку снега и ветра, взявши во внимание местный климат и погодные условия. Сразу следует учесть, чем меньше будет угол наклона, тем меньшая нагрузка будет приходиться на крышу. При этом очень маленький угол наклона крыши, ограничит возможность чердачного помещения.

Проект дома стоит в основе формы крыши. Ключевые точки опоры должны совпадать с несущими стенами этажа, который находится непосредственно под ними. Исходя из этого, изначально нужно оценить ширину дома, а также несущую стену посередине. В случае если нужды в наличии чердака нет, можно сделать хорошую крышу со стропилами.

Стропильная система двухскатной крыши своими руками самая надежная, и самая экономичная методика легкой постройки. В данном случае стропильные ноги нужно связывать попарно ригелями – перемычками горизонтально, которые должны обеспечить нужную жесткость всей постройки. Метод с висячими стропилами опирается на боковые стены постройки.

В случае если ширина дома составляет больше шести метров, вместе с ригелями, которые являются основой для потолка, делается возведение прогонов, а также стоек. Прогон – это брус горизонтального вида, применяется как вспомогательная опора для стропил, создающих скат крыши. Монтаж прогона нуждается в применении стоек. Стойки должны опираться на лежни (брус, который должен, быть уложен вдоль ската). Стойки и лежни вместе составляют каркас стен мансардного помещения.

В случае если нужна надежная, и в то же время простая крыша, идеальным вариантом будет двускатная крыша, угол наклона которой должен, составлять от сорока пяти до пятидесяти градусов. Эта крыша хороша для жилых домов, а также построений разнообразного назначения. При выборе материалов для постройки крыши, нужно учесть что крыша должна весить как можно меньше для того, чтобы давление на фундамент дома было минимальным, и при всем этом крыша должна быть очень прочной. Сечение стройматериалов нужно подбирать зависимо от размеров стропильной конструкции.

Для того чтобы понять, как правильно возвести двухскатную кровлю соими руками, следует разобрать поэтапно метод возведения крыши с наслонными стропилами, а также с чердачным помещением собственноручно. Сначала нужно установить на продольные стены дома верхние обвязки (мауэрлата). Мауэрлат держит на себе всю конструкцию, именно с его помощью равномерно распределяют нагрузку на стены и фундамент.

Мауэрлат производится из бруса или досок. При этом необходимо использовать брус с размером сечение пятьдесят на сто пятьдесят или сто пятьдесят на сто пятьдесят миллиметров. При этом предварительно брус и доски обрабатываются защитными средствами для долгого сохранения от возгорания, а также чтобы защитить их от возможного гниения.

Мауэрлат можно возвести следующими способами:

катаную проволоку нужно вмуровать в кирпичную кладку, с помощью которой брус крепится к стене;
в кладку нужно вмуровать шпильки, диаметр которых должен составлять не меньше двенадцати миллиметров;
на стене, сверху устанавливается монолитная балка из бетона, в которой должны быть вмурованы шпильки из стали.

Расстояние между шпильками должно составлять не больше ста двадцати миллиметров. Крепежный элемент должен составлять в высоту от двадцати до тридцати миллиметров выше, чем вся гидроизоляция вместе с брусом, в котором должно быть уже подготовленное отверстие. Брус нужно одеть на шпильки, затем крепко затянуть гайками.

Основа кровли – строение стропильной системы

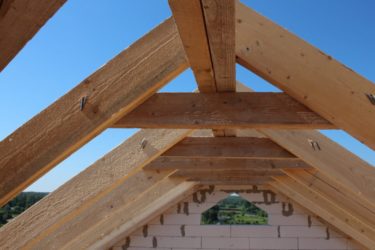

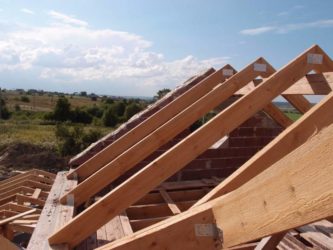

Стропила для двухскатной крыши своими руками вполне реально сделать без помощи подъемной техники. А-образная форма из стропил, на самом деле это довольно жёсткая конструкция, которая работает «на распор». В случае если крышу нужно строить на доме из бруса, тогда стены, расположенные напротив друг друга, нужно укрепить стяжками из бруса сто на сто пятьдесят миллиметров на высоте балок которые перекрывают потолок. С помощью этого стены не разойдутся от нагрузки.

На перекрытие потолка улаживаются лежни – вспомогательные частицы из бруса от ста пятидесяти до ста пятидесяти миллиметров и выше, они нужны для того, чтобы опирать стойки и распределять всю нагрузку на перекрытие. Улаживать лежни собственноручно нужно делать строго по линиям расположения стен будущего помещения для чердака.

В случае если чердачное помещение в будущем будет не нужно, лежень можно укладывать сразу под коньком для монтажа стоек для опоры. Если возникнет надобность сделать сращивание бруса, это можно сделать, правда, не везде, а лишь в местах, где стык расположен прямо на балке.

Шиповое соединение можно закрепить как пластиной из металла, так и скобой.

Детали, которые повторяются в стропильной системе, должны быть полностью одинаковыми, для того, чтобы возвести равнобедренную двускатную крышу, у которой вес должен будет распределяться по всей площади одинаково. Для этого нужно подготовить собственноручно шаблоны идентичных деталей.

Для перекрытия дома потребуются доски размером пятьдесят на сто пятьдесят миллиметров, производится треугольник нужной высоты, состоящий из двух ножек, а также доски стоек (длина такой ножки, должна быть равна высоте крыши), соединяться они должны с помощью гвоздя. Стойка должна быть установлена на центральной части перекрытия, стропила нужно устанавливать с помощью мауэрлата.

В подготовительный период, можно удлинить какой-либо элемент шаблона, подбирая нужную высоту крыши.

После того как размер будет подобран, нужно будет на стропилах произвести запилы фигурного образца, на местах где они обвязываются обвязкой. Стропильная нога должна крепко подпирать мауэрлат. Есть множество различных методов, с помощью которых можно их закрепить, однако, лучше всего подобрать самый надёжный метод, таковым является метод с применением металлических накладок. Для того чтобы детально освоить этот метод, предлагаем посмотреть видео материал. Стропильная конструкция в будущем должна выступать как шаблон, а при помощи доски-опоры можно регулировать высоту установленных ферм.

Конструкция и установка фронтона

Фронтон является важной составляющей двухскатной крыши, который необходим для выравнивания высоты стен. Фронтоном называют часть конструкции, выступающую продолжением стен, которое ограничивается скатами кровли. В случае с двухскатной крышей фронтоны на кровле сооружения выглядят в форме треугольника.

Во время возведения стропильной конструкции, изначальное нужно возвести части, которые должны размещаться по краям, они же впоследствии будут работать в качестве основы для установки фронтонов. Нужно тщательно проверить все строение по вертикали, а также проконтролировать, чтобы у неё была одинаковая высота.

На фронтонах, вернее, на их верхней части нужно закрепить коньковый прогон, к которому в будущем будут монтироваться оставшиеся стропила.

Фронтоны нужно зашивать по завершении всех работ на кровле, однако, выполнить это можно и значительно раньше. Для создания фронтона понадобятся доски размером пятьдесят на сто и пятьдесят на сто пятьдесят миллиметров. Монтируются они в вертикальном или в горизонтальном положении.

Зачастую фронтон, сделанный собственноручно, может быть снабжен окнами. Нужно также позаботится о теплоизоляции фронтонов. Утепление фронтов осуществляется с помощью применения специальных теплоизоляционных материалов. Для крыши часто используется в качестве утеплителя минеральная вата в рулонах или в плитах.

Качественно выполненный и отделанный фронтон способен значительно повысить эстетические показатели кровли.

Этап утепления кровли

Обрешетка набивается на стропильную систему, такая обивка должна быть рассчитана в соответствии с материалом для кровли, в учет следует брать жесткость примененного материала, а также его размеры. В случае применения гибких материалов, например, таких как черепица из битума, плёнки ПВХ и других, нужно конструировать сплошной настил, а также следить за его ровностью.

Утеплить крышу нужно максимально качественно, так как в случае не качественного утепления, может серьезно отобразиться на тепле в доме. Зачастую двускатная кровля, подразумевает использование различных материалов для утепления. Это дает возможность возвести крышу, и при этом понести минимальные затраты на утеплитель.

Помимо этого такой подход, может ускорить, а также упростить работу утепления. Выбранный теплоизоляционный материал для кровли прокладывается изнутри крыши под обрешетку. Помимо теплоизоляции следует также проложить гидроизоляция и пароизоляцию.

Это поможет создать качественный кровельный пирог, который позволяет значительно увеличить срок службы все крыши.

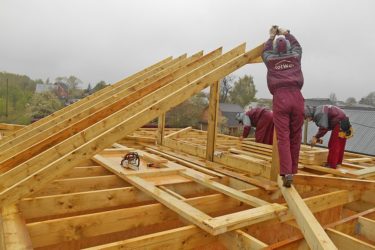

Всю роботу по возведению двускатной крыши, нужно проводить как минимум с двумя помощниками. При правильности технологии возведения, это дает гарантию на обретение надежной, и качественной крыши. В предложенном видео можно более детально ознакомиться с этапами возведения двухскатной кровли своими руками.

Установка стропил двухскатной крыши своими руками видео

(1 5,00 из 5)
Загрузка…

Источник: https://remontidei.ru/dvuxskatnaya-krysha-svoimi-rukami-ustanovka-stropil-video.html
