Как начать обрешетку под металлочерепицу?

В этой статье:

Шаг обрешетки под металлочерепицу — руководство

Кровля крыши

Шаг обрешетки под металлочерепицу

Обрешетка, как одна из составляющих стропильной системы, играет важную роль в обеспечении максимально долгого срока эксплуатации крыши, а также является каркасом, на котором держится кровельный материал. Устройство обрешетки может быть:

сплошным – в этом случае доски обрешетки укладываются плотно друг к другу, и прикрепляются к стропилам;
смонтированным при помощи листового материала – на кровлю выполняется настил из листов OSB, которые обеспечивают ровную поверхность кровле и применимы для любого вида кровельного материала;
разреженным – в этом случае на стропила укладываются деревянные бруски, затем на них накладываются перпендикулярно доски или бруски на расстоянии, соответствующем размеру выбранного материала.

Металлочерепица — как материал для покрытия кровли

В настоящее время наиболее востребованным материалом для покрытия кровли, который гарантирует прочность и долговечность, является металлочерепица. Этот материал обладает необходимой легкостью и прочностью в отношении окружающей среды, а также придает эстетичный внешний вид кровле здания.

К достоинствам металлочерепицы, кроме прочности и долговечности, относятся: легкость (по весу — металлочерепица в 10 раз меньше обычной черепицы), техническая простота монтажа, разнообразие цветовой гаммы покрытий, относительно низкая стоимость монтажных работ, экологическая безопасность, а также возможность монтажа в любое время года.

К недостаткам можно отнести: необходимость устройства дополнительной шумоизоляции, подверженность коррозии участков с нарушенным слоем, потребность в устройстве специального водоотвода.

Что же касается такого показателя, как шум от ветра или во время дождя (ведь металлочерепица считается самым шумным материалом для кровли), то избежать дополнительных шумов можно, если совместить с пароизоляционным слоем звукоизоляционный. Хотя не один из кровельных материалов не гарантирует защиту от шума на все 100%.

Также, не следует забывать, что образование повышенной шумности может быть и последствием неправильного расчета шага обрешетки и экономии на качестве материалов.

Для покрытия кровли металлочерепицей подойдет любой из видов обрешетки, но при этом важно запомнить, что металлочерепица предъявляет к планкам обрешетки очень высокие требования – все они должны быть абсолютно ровными, просто идеальными. Если же будут допущены какие-либо неровности, тогда невозможно станет обеспечить равномерное прилегание черепицы.

Классификация металлочерепицы

Основой металлочерепицы является стальной лист, который покрыт с внешней и внутренней стороны цинковыми слоями, а также с внутренней стороны – дополнительными защитными слоями и с внешней стороны — полимером. Для цинкового слоя используется не только цинк, как таковой, это может быть и алюмоцинковое покрытие, железоцинковое и другие.

В разрезе металлочерепица выглядит как на рисунке 2.

Строение металлочерепицы (разрез)

От материала зависит срок эксплуатации изделия: металлочерепица по гарантии используется 15 лет, а по факту – 50 лет.

Самые популярные — гладкие покрытия, а также текстурированные, в основе которых лежит полиэстер, а также может быть пластизол, акрилат, полиуретан, поливинилиденфторид. От вида используемого полимера зависит окончательная стоимость металлочерепицы.

Различается металлочерепица по различным параметрам, это качественные и эстетические материалы.

Качественные параметры: сырье (производитель, используемое полимерное покрытие, толщина стали (диапазон от 0,4мм до 0,5мм)); виды защитных покрытий; оборудование и сертификация производства; страна происхождения.

Эстетические параметры: форма, геометрические размеры, цветовое решение.

Шаг обрешетки и ее монтаж

Для металлочерепицы наиболее оптимальной является обрешетка с разреженным шагом.

Шагом называется расстояние между теми планками обрешетки, на которые непосредственно будет выполняться крепление металлочерепицы.

Размер же шага обрешетки под металлочерепицу делается совершенно индивидуально и полностью зависит от выбранного материала и его геометрических размеров.

Типовые размеры шага

У разных производителей длина волны металлочерепицы отличается, соответственно, шаг тоже будет разный. Поэтому, далее подробно расписано: как выполнить расчет шага и как смонтировать обрешетку.

Очень важно правильно рассчитать и начать установку обрешетки, чтобы избежать впоследствии нестыковки листов кровельного материала, деформации, непрочного крепления.

Для начала следует определиться с материалом.

Подбор пиломатериала для обрешетки

Для устройства обрешетки под металлочерепицу наибольшим предпочтением пользуются материалы, полученные из дерева хвойных пород: пиленый брус, доски обрезные. Размеры пиломатериалов абсолютно разные и зависят от конструкций кровель, для которых в данный момент предназначаются. Например:

доска обрезная толщиной 24(25) мм и длиной 100 мм является самым распространенным вариантом, и применяется практически для любой кровли, но не очень сложной конструкции;
доска обрезная толщиной 28(32) мм и длиной 100 мм лучше всего подходит для укладки металлочерепицы с основанием из толстого оцинкованного листа, и для кровель сложной конфигурации;
пиленый брус 50х50 мм и 40х60 мм применяется в случаях нестандартных конструкций кровли, а также, если между стропильными ногами большое расстояние (не 60-80 см, а 90-100 см).

Важно: материалы для изготовления обрешетки должны быть сухими, не допускаются сучья и различные дефекты. До монтажа, весь пиломатериал рекомендуется обработать водоотталкивающим защитным покрытием.

Необходимые инструменты

Для изготовления обрешетки на кровлю под металлочерепицу вам понадобятся следующие инструменты:

молоток;
гвозди оцинкованные;
рулетка или раскладной метр;
ножовка;
уровнемер;
простой карандаш (для нанесения разметки).

Порядок устройства обрешетки под металлочерепицу

Для начала работы по устройству обрешетки под кровельное покрытие, на стропильную систему кровли (в которой есть теплоизоляция) плотно натягивается паронепроницаемая мембрана по всей поверхности ската крыши. Мембрану необходимо натянуть с накладкой одной полосы на другую примерно 6 см и прибить гвоздями.

На натянутую мембрану монтируются контрольные рейки. Такие контррейки необходимо прикрепить: сверху — вдоль конька кровли (ниже на 3,5 – 4 см), по бокам — на края ската крыши (по фронтону) и снизу (карнизная планка). Крепятся контррейки к стропилам при помощи оцинкованных гвоздей, длина гвоздей должна превышать толщину рейки примерно в три раза.

Толщина контррейки при длине ската крыши до 6 метров должна быть 24 мм, при длине от 6 до 12 метров – до 28 мм, при длине ската свыше 12 метров – 40 мм. Толщина первой доски (карнизной) должна быть толще других.

Для определения среднего расстояния реек, необходимо выложить на ровную поверхность двойной ряд, состоящий из 12 штук черепиц. Черепицы укладываются лицевой стороной вниз, передние складки должны сцепляться. После этого, высчитывается расстояние на смещение и размещение черепицы, замеряется расстояние между первой и последней черепицей каждого ряда, суммируется между собой и делится на 20. Полученное значение является шагом для размещения реек.

Далее, на боковую контррейку, начиная снизу, необходимо нанести отметки для расположения горизонтальных реек (на расстоянии друг от друга равному полученному значению шага). Наносят отметки простым карандашом, а расстояние отмеряют рулеткой.

Особое внимание необходимо уделить нижней рейке (на ее шаг влияет размер водостока). Шаг для нижней рейки будет немного меньше, так как она должна обеспечить перекрытие ребром черепицы часть водосточного желоба. Величина нависания нижнего ряда черепицы над водосточным желобом должна соответствовать 1/3 диаметра желоба. Таким образом, если у вас получился шаг обрешетки под металлочерепицу 350 мм, то расстояние между карнизной и первой рейкой будет около 280 мм.

Установка карнизной планки и нижнего ряда обрешетки

Параллельно боковой рейке по стропилам набиваются деревянные контррейки, на которые впоследствии прикрепляются горизонтальные рейки. Вертикальные контррейки должны соединяться в коньковой части.

После того, как нанесены необходимые разметки и установлены вертикальные рейки, можно приступать к набиванию горизонтальных реек.

Доски одного ряда должны соединяться на стропилах, но ни в коем случае не внахлест. Ровность рядов проверяется при помощи уровнемера. Излишки в размере реек обрезаются с помощью ножовки.

Обрешетка готова.

Готовая обрешетка крыши

На этом этапе можно переходить к укладке кровельного покрытия – металлочерепицы.

Монтаж металлочерепицы

Начинать крепление листов металлочерепицы к обрешетке необходимо снизу. К нижней планке при помощи саморезов и шуруповерта в каждой волне выполняют крепление. Последующие ряды закрепляют через волну ближе к излому.

Для сложных участков конструкции кровли применяются специальные планки (карнизные и примыкания), которые крепятся на обрешетку и соединяют ряды черепицы, как показано на рисунке 4.

Выполнение сложных соединений планками

Сверху по краю кровельных листов крепится специальная планка конька.

Установка конька

Царапины на полимерном покрытии, которые образовались при монтаже, закрашивают краской.

— шаг обрешетки под металлочерепицу

Источник

Источник: http://thewalls.ru/dacha-i-sad/shag-obreshetki-pod-metallocherepitsu-rukovodstvo.html

Какие размеры обрешетки под металлочерепицу нужно использовать – рекомендации по устройству

Благодаря обрешетке крыши обеспечивается надежность и качество укладки кровельных листов. Чтобы обустроить каркас, потребуется знание некоторых нюансов, включая размеры обрешетки под металлочерепицу.

Особенности устройства

Сплошной настил сооружается из бруса или обрезной доски, уложенных впритык друг ко другу. Расстояние между отдельными элементами каркаса не должно превышать 1 см. Подходящие параметры для бруса – 50х50 мм, для доски – 32х100 мм. Перед установкой деревянные элементы пропитывают антисептиками. Монтировать решетчатую обрешетку на порядок труднее, хотя при этом снижается количество расходного материала. В результате достигается уменьшение финансовых затрат и общего веса конструкции.

Монтируют решетчатый каркас после обустройства гидроизоляции стропил. Важно не забывать о вентиляционном зазоре между пленкой и деревянной конструкцией. Расстояние между отдельными перемычками обрешетки под обрешетку желательно делать 350 мм: это дистанция от среза нижней доски до середины соседней. Таким образом фиксируются металлочерепичные листы на нижнюю часть волны. При таком креплении общий вид кровли значительно красивее.

Начальную доску обрешетки на 15 мм шире остальных. Обычно сопроводительная документация кровельного материала содержит указания величины шага обрешетки. То же самое касается оптимального зазора между элементами каркаса: к примеру, учитывая размеры металлочерепицы Монтеррей, рекомендуемый шаг каркаса для этого материала — не менее 300 мм.

Размеры обрешетки, сечение

Основными параметрами каркаса под металлочерепицу выступает шаг обрешетки и размер пиломатериалов. При определении оптимального шага в учет берется размер шага металлочерепицы. Это вполне конкретный показатель, в зависимости от типа укладываемого профиля. Наибольшей жесткостью отличается профильный участок внизу волны, при переходе на следующую. Это объясняет, почему именно это место является наиболее оптимальным для установки крепежных элементов. Необрезная или полуобрезная доска при сооружении каркаса обычно не применяется.

Чтобы определить, на каком расстоянии делать обрешетку под металлочерепицу, в учет необходимо взять следующие соображения:

На длину шага обрешетки напрямую влияет тип используемой металлочерепицы.
Инструкция устройства обрешетки под металлочерепицу имеется в сопроводительной документации к кровельному материалу. Шаг отсчитывают от низа начального бруска до верхнего среза второго.
Расстояние между первыми двумя обрешеточными элементами берется несколько меньшим.
Сечение обрешетки под металлочерепицу определяет также угол наклона кровли, и то, насколько выступает кровельный материал за первый элемент каркаса.
Чтобы замерить выступ кровли, за начало отсчета берется лобовая доска. Если ее нет в конструкции – то срез стропилины.
6. Чтобы добиться правильности отсчета между первой и второй доской каркаса, поверх стропил укладывают строительный уровень длиной 120-150 см. Это позволяет определять дистанцию между верхом первой волны и низом листа, нанося соответствующую разметку обрешетки под металлочерепицу.
Выдвинув уровень наподобие кровельного листа, впритык к лобовой доске ставят угольник: это позволяет отбить на нем параметр требуемого выступа. Уровень выдвигается до нанесенной отметки.
Толщина начальной доски берется несколько больше других, что позволяет избежать провисаний кровельного материала.
Определение размеров остальных обрешеточных перемычек проводится от верха второго элемента. Расстояние берется стандартное, соответствующее размеру профиля. Таким образом намечается каждая третья стропилина: это объясняется наличием кривизны у доски, что предусматривает необходимость ее натяжки вдоль нанесенной разметки.
Однорядные обрешеточные перемычки фиксируются на стропилине. Нахлест здесь обычно не используют. Разбежка встык выполняется по стропилам.
Весь используемый пиломатериал проходит обязательную антисептическую обработку.

Правила устройства и укладки обрешетки под металлочерепицу

От стыковки всей обрешетки на одной стропилине лучше отказаться, т.к. конструкция не будет достаточно жесткой. Нередко встречается такая ситуация, когда профиль имеет различную длину волны. По этой причине несущая конструкция может иметь разную дистанцию между каркасными перемычками для одного вида металлочерепицы. Легкие несложные конструкции под изделия с небольшой высотой волны и толщиной металлических листов 0,4-0,45 мм сооружаются из обрезной доски 25х100 мм. Более сложные кровельные системы обычно обустраиваются доской 32х100 мм.

Эта же доска используется при укладке металлочерепицы со значительной высотой волны, при толщине листа 0,5 мм. В том и другом случае расстояние между стропилами делают 0,6-0,9 м. Бруски сечением 40х60 мм и 50х50 мм применяют в тех случаях, когда дистанция между стропилами превышает 1 м.

Металлочерепица выпускается в трех основных типоразмерах длины волны — 300, 350 и 400 мм, что непосредственно влияет на величину шага обрешетки. Откладывают этот интервал от центра перемычек. Имея на руках все необходимые данные, можно начинать расчет каркаса для металлочерепицы.

Примыкающие участки

При укладке обрешетки под металлочерепицу в районе ендовы, дымоходной трубы и вокруг мансардных окон применяется сплошная конструкция. Обустраивая каркас, важно избегать просчетов, так это непосредственно влияет на прочность и долговечность крыши здания. Иногда из-за допущенных ошибок приходится переделывать кровлю, что влечет за собой значительные финансовые потери. Нужно учитывать, что демонтированную металлочерепицу невозможно применять еще раз.

Сооружение каркаса под металлочерепицу — пошаговая инструкция

Пошаговая инструкция устройство обрешетки под металлочерепицу:

Размер бруса для стропил — от 50х150 мм. Доска под обрешетку должна иметь сечение не менее 25х100 мм. Доска для контробрешетки – 25х50 мм.
При фиксации стартовой доски за линию укладки берется срез карнизного свеса: выступы за его пределы недопустимы. Первую доску выбирают несколько толще остальных, чтобы компенсировать разность уровня опорных точек между первым и последующими черепичными листами.
Монтаж шага обрешетки металлочерепицы между первой и второй перемычками делают на 50 мм меньше, чем стандартный размер каркаса. Дистанция между остальными элементами каркаса ориентируют на размер профиля укладываемого материала.
Чтобы проверить правильность расстояния между первыми двумя перемычками еще на земле параллельно раскладывают две обрезные доски. Укрывая их металлочерепицей, можно проверить оптимальность ее выступа для стока воды: если он больше, чем нужно, вода начнет переливаться через желоб. При недостаточном расстоянии вода может задуваться порывами ветра в пространство между желобом и лобовой доской. Листы иногда деформируются и под воздействием снеговой нагрузки.
Для нанесения разметки потребуется строительная рулетка. Точкой отсчета служит первая доска, выступающая за пределы карниза. Далее крепятся торцевые и коньковые планки.
Ветровую доску устанавливают над обрешеткой, на высоту кровельного листа. Этот параметр зависит от вида металлочерепицы.
Для надежности конек оснащается дополнительной доской 25х100 мм.
Чтобы организовать правильный отвод воды с поверхности кровли, перед укладкой кровли следует установить крепежные кронштейны. Для монтажа карнизной планки металлочерепицу необходимо укладывать вдоль кровельного свеса.
При определении, где установить кронштейны, за основу берут шаг монтажа в 50-60 см. Крепят кронштейны по нижней каркасной доске.
Крайние кронштейны монтируются с учетом уклона желоба 5мм/1м длины. Линейность установки оставшихся кронштейнов обеспечивает натянутый шнур.
Желоб нужно вставить в кронштейны, а затем установить. Карнизную планку на обрешетку монтируют таким образом, чтобы добиться перекрывания краем желоба нижнего края планки. Это даст возможность конденсату стекать с планки внутрь водостока. Параметр нахлеста карнизных планок по отношению к длине составляет не меньше 100 мм.

Как установить дополнительные элементы

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.

Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.

Источник: https://kryshadoma.com/metallocherepitsa/kakie-razmery-obreshetki-pod-metallocherepitsu-nuzhno-ispolzovat-rekomendatsii-po-ustroystvu.html

Обрешетка под металлочерепицу: как сделать надежно

Принципы обустройства кровли
Выбор материала
Схема установки
Этапы монтажа

Обустройство крыши с применением металлизированных покрытий должно выполняться по определенной монтажной схеме. Важнейшим элементом в ней является обрешетка под металлочерепицу — каркасная основа для установки кровельного материала. Поэтому сначала нужно изучить основные правила и схему ее установки.

Металлочерепица представляет собой металлическую основу, которая обрабатывается несколькими защитными слоями для большего срока эксплуатации. Наряду с уникальными техническими качествами она обладает хорошим внешним видом, который будет гармонично смотреться практически в любом доме.

Принципы обустройства кровли ↑

Чтобы обрешетка крыши под металлочерепицу стала по-настоящему надежной основой, необходимо учитывать специфику выбора материала и его монтажа.

Деревянные доски. Являются оптимальным вариантом для изготовления основы. Они относительно легко обрабатываются, вся конструкция имеет небольшой вес, обладая при этом механической прочностью.
Выбор размера досок. От этого зависит не только прочность кровли, но и ее высота. Также учитывается расстояние между стропилами.
Шаг. На выбор этого параметра влияет модель металлочерепицы, ее форма и толщина покрытия.

Кроме этого, конструкция обрешетки будет выполнять вентиляционные функции – через пространственные щели будет уходить излишек влаги, что значительно увеличит срок службы деревянных стропил. Поэтому доски набиваются не на стропила, а на заранее установленные контрейки.

Совет

Предварительно монтируется теплоизоляционный и гидроизоляционный слои. Это обязательно учитывается при обустройстве обрешетки.

Монтаж рекомендуется проводить летом, ранней осенью или поздней весной. В это время влажность воздуха будет минимальной, что уменьшит вероятность скопления воды в элементах конструкции.

Выбор материала ↑

Преимуществом монтажа металлочерепицы является отсутствие необходимости делать сплошной деревянный настил. Оптимальным вариантом будет установка деревянных досок с определенным шагом. Но для этого необходимо правильно подобрать их размер и породу дерева.

На первом этапе проверяется правильность установки стропил. Расстояние между ними должно составлять 600-750 мм. Это необходимо для создания надежной основы будущей конструкции. В качестве основного материала изготовления можно применять обычные доски. Главные требования к ним заключаются в следующем.

Влажность не должна превышать 20%. В случае необходимости они должны пройти этап просушки для уменьшения этого показателя.
Размеры. Стандартная длина составляет 6 метров. Высота при этом должна быть не менее 2,5 см, а ширина — 100 мм. При этом важно помнить, что первая доска должна быть выше остальных на 1,5-2 см. Это необходимо для компенсации возможных перепадов уровня кровли.
Отсутствие дефектов. К ним относятся трещины, сколы и неровности поверхности. В случае их обнаружения необходимо заменить элемент на соответствующую.

Традиционно используются изделия из сосновых пород. Они наиболее приемлемы по стоимости, легко поддаются обработке и имеют хороший показатель жесткости. Что же касается просушки — рекомендуется выбирать уже подготовленные доски, так как снизить уровень влажности в домашних условиях проблематично.

Схема установки ↑

Важно правильно подобрать схему установки, а именно решить вопрос — какой шаг обрешетки будет оптимален? Он висит от геометрических размеров кровельного материала, а именно, от шага волны. Так как крепление можно делать только в основании, доска должна располагаться именно в этом месте кровли.

Наиболее распространенная модель металлочерепицы с размером волны 350 мм. При этом схема расположения досок должна иметь другое расстояние обрешетки под металлочерепицу между собой — 230 мм. Это связано с тем, что нагрузка на нижнюю часть кровельного материала должна равномерно распределяться по всей плоскости доски. В таблице приведены рекомендованные значения расстояния для первого элемента, устанавливаемого на карнизе крыши и последующих.

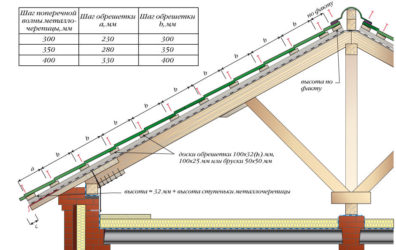

Шаг волны металлочерепицы (поперечной), см	Шаг 1-й карнизной, см	Шаг установки для последующих, см
30	23	30
35	28	35
40	33	40

Многие производители указывают рекомендации по обустройству конструкции для определенной модели металлочерепицы. Общие рекомендации являются следующими.

Наличие водостока. Он влияет на величину выступа. Обычно составляет 40 см, но при наличии водостока к этому значению прибавляется еще как минимум 30 см.
Для предварительного расчета в обрешетке используемого материала исходной точкой установки является лобовая доска. Если же она отсутствует — монтаж выполняется от стропильного среза.
Рекомендуется использовать контррейки для формирования воздушного зазора. Их высота обычно не превышает 20 мм.

Размер обрешетки под металлочерепицу определяется габаритами кровли. При этом учитывают расположение других элементов — дымоходов, водосточных систем. После правильного расчета шага установки можно приступать непосредственно к монтажу. Предварительно устанавливается наружная теплоизоляция крыши и гидроизоляционный слой из рулонного материала. Последний монтируется непосредственно на стропила с небольшим провесом между ними.

Этапы монтажа ↑

Для установки обрешетки необходимо сделать ряд предварительных работ. По заранее составленной схеме монтажа доски обрезаются до требуемого размера. Лучше всего обработать поверхность специальным антисептиком. Затем можно приступать непосредственно к монтажу.

Как делать обрешетку самостоятельно? Для этого потребуются следующие материалы и инструменты.

Пила по дереву.
Рулетка и строительный уровень.
Крепежный материал — гвозди.
Необходимо предпринять меры безопасности для работы на крыше. Работы выполняются только при наличии высотного пояса, закрепленного к одному из стропил.

Все крепежные элементы водосточной системы устанавливают заранее. Обязательно учитывается наличие ендовы — в этом месте доски обрезаются под определенным углом для формирования основы. Затем на стропила поверх гидроизоляции устанавливают контрейки.

Совет

Высота первого элемента обрешетки должна превышать остальные на 1,5-2 мм.

Устройство начинается с монтажа карнизной части. Первый элемент не должен препятствовать последующей установки водосточной трубы, т.е. он должен располагаться на уровне стены здания. Следующие устанавливаются по заранее рассчитанному шагу. Монтаж последней доски у конька необходимо выполнять не впритык к нему, а на минимальном расстоянии.

Если крыша имеет сложную кровлю, то в местах изменения угла наклона элементы обрешетки прибиваются близко друг другу. В последующем это облегчает монтаж кровельного покрытия.

Правильно установленная обрешетка под металлочерепицу станет надежной основой для монтажа кровельного материала. После того как несущая конструкция будет смонтирована — рекомендуется подождать 2-3 дня для того, чтобы доски заняли свое местоположение.

Источник: http://stylekrov.ru/obreshetka-pod-metallocherepicu.html

Обрешетка под металлочерепицу: основные правила монтажа

Сегодня на рынке строительной продукции существует множество видов различных кровельных материалов. Наиболее популярной, благодаря низкой стоимости, сочетающейся с надежностью и практичностью, является металлочерепица. Она используется как при ремонте обветшавших крыш, так и при строительстве новых частных домов, а также зданий общественного назначения. Монтаж кровли из этого материала выполняется достаточно просто, если правильно выполнена обрешетка под металлочерепицу. Попробуем донести информацию об этом и о других нюансах, которые необходимо учитывать во время работы.

-мануал по монтажу металлочерепицы ↑

Прежде чем приступить к кровельным работам, необходимо всесторонне изучить основные правила для данного типа кровли: шаг обрешетки под металлочерепицу зависит от нескольких факторов.

Доски, заготавливаемые для устройства обрешетки, чаще всего сильно отличаются друг от друга по толщине. Например, партия толщиной 30 мм на самом деле будет состоять из единиц продукции, толщина которой – от 25 до 35 мм. Отклонение в 5 мм – вполне привычное явление, более точные размеры только у струганной и калиброванной досок, но устройство обрешетки под металлочерепицу из такого материала неоправданно дорого.

Поэтому, чтобы избежать лишних проблем во время работы, необходимо предварительно рассортировать материал. В противном случае разница в толщине материала станет причиной перепадов по уровню, что будет мешать при укладке черепицы. Такая толщина необходима для того, чтобы доска смогла выдержать вес человека во время монтажа кровли и ее обслуживания даже с учетом допусков при распиловке.

Специалисты не советуют использовать полуобрезную и необрезную доску.

Перед укладкой металлочерепицы необходимо выполнить монтаж обрешетки

Как выполнить расчет шага обрешетки ↑

Для того чтобы это сделать, необходимо соблюдать следующие правила.

Шаг обрешетки зависит от вида металлочерепицы (в частности, от профиля).
Расстояние между соседними элементами должно быть указано в инструкции производителя кровельного материала: для его определения измерения производят от нижнего края первой доски до верхнего края второй.
Расстояние между первыми двумя элементами выбирается меньшим.
Шаг обрешетки зависит также от уклона ската крыши и ширины выступа листовой кровли за границу первого бруска обрешетки.
Наличие или отсутствие водостока (конфигурация которого может быть разной) также может оказывать влияние на расчеты.
Если водосток крепится к лобовой доске, то к выступу должно прибавиться 30 мм, кроме того, играет роль диаметр желоба для водостока: при его значении, равном 90 мм, размер выступа будет отличаться от выступа при диаметре в 120 мм.
Измерение ширины выступа кровельного материала производят либо от лобовой доски, либо (при ее отсутствии) – от стропильного среза, при этом крутизна наклона ската кровли напрямую зависит от того, насколько необходимо выпустить лист металлочерепицы, чтобы получить требуемый результат.
Ошибка в расчетах может стать причиной неправильного расположения обрешетки для металлочерепицы: ее положение не будет совпадать с точками крепления саморезами.
Чтобы правильно вычислить расстояние между первыми двумя элементами, необходимо уложить правило или уровень длиной 1300 – 1500 мм на стропило, после чего измерить расстояние между верхней точкой первой волны и нижней кромкой листа металлочерепицы, а затем сделать отметку.
Далее нужно выдвинуть уровень на длину листа покрытия, угольник приставить к лобовой доске и отметить точку необходимого выступа, после чего довести уровень до точки.
Следует провести линию от края лобовой доски в вертикальном направлении до отмеченного уровня и оставить отметку. Отложить определенное расстояние (от верхней кромки второй и нижней кромки первой доски), учитывая уклон ската и ширину выступа кровельного листа.
Толщина нижней планки должна быть большей остальных: это предотвратит провисание края кровельного материала.
Другие элементы при монтаже обрешетки отмеряют от верхней кромки второй доски, отмечая равные отрезки, соответствующие кровельному профилю. Через два стропила на третьем необходимо делать отметки для возможности корректировать положение доски, так как она может быть кривой.
После того как будут закреплены первые три-четыре ряда, остальные будет удобнее уложить на скат, после чего для продолжения монтажа брать их со ската.
Доски одного ряда должны быть соединены плотно на стропиле торцами. Укладка их внахлест, как это делается при устройстве шиферной крыши, не допустима. Нельзя также выполнять стыковку всех элементов на одном стропиле, так как это приведет к потере прочности конструкции. Необходимо распределить стыковки по всему скату.

Расчет шага обрешетки

Следует учитывать, что если конструкция крыши предполагает наличие ендов, то расчет и монтаж обрешетки выполняют сверху вниз, при этом учитывается длина хвоста кровли. В некоторых случаях из-за длинного хвоста требуется установка дополнительной доски для того, чтобы было возможно жестко закрепить планку конька.

Последовательность действий при монтаже ↑

Для начала необходимо запастись необходимым количеством бруса для стропил минимальным размером 50×150 мм, а также для обрешетки – 25×100 мм. Для монтажа контробрешетки необходима доска 25×50 мм. Расстояние между стропилами – от 600 до 900 мм. Первую доску располагают точно по прямой линии вдоль карниза, при этом необходимо не допустить, чтобы она выступала за свес карниза.

Шаг обрешетки выбирается так, чтобы расстояние от выходящей за карниз доски было меньшим на 50 мм, чем между остальными, то есть 300 или 400 мм. Шаг между последующими элементами обрешетки должен соответствовать расстоянию между ближайшими верхними точками профиля – 350 или 450 мм.

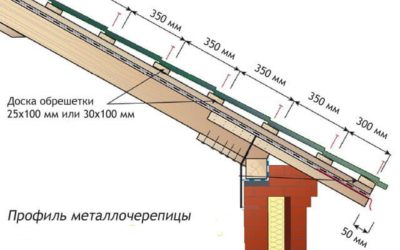

Шаг между досками обрешетки выбирается равным 350 мм, за исключением расстояния между двумя первыми элементами

Проверить правильность выбора расстояния между первыми двумя элементами можно на земле: для этого нужно расположить параллельно друг другу два обрезка доски на необходимом расстоянии (или наживить их непосредственно на обрешетку). Затем нужно наложить на них фрагмент листа черепицы для определения оптимальной длины выступа кровельного материала в целях обеспечения стока воды. Слишком длинный выступ станет причиной перелива воды за край желоба, а короткий – к протеканию воды между лобовой доской и желобом. Кроме того, длинный выступ может стать причиной деформации листа под весом снега и сосулек.

Для выполнения разметки используют рулетку, работу начинают от первой доски, выходящей на карниз. После этого крепят торцевые и коньковые планки. Ветровая располагается выше обрешетки, высота ее должна быть в пределах 35 – 55 мм, что соответствует высоте профиля кровельного материала. Чтобы легче было укрепить конек, в нужном месте устанавливают дополнительные доски сечением 25×100 мм.

В области конька устанавливаются дополнительные доски

Также дополнительные элементы устанавливаются в области выхода печной трубы, возле слухового мансардного окна, а также возле стены (при многоуровневой конструкции крыши).

Прежде чем приступить к укладке листов металлочерепицы, необходимо закрепить в определенных местах специальные кронштейны, к которым будут прикручиваться желоба. Расстояние между соседними кронштейнами – в пределах 500-600 мм, при этом по обоим краям наличие кронштейнов обязательно. При этом их крепят таким образом, чтобы уклон желоба составлял минимум 3 градуса.

Для проверки угла используют строительный уровень и шнур. Также заранее крепится карнизная планка (по кровельному свесу). После того как будут установлены кронштейны, можно прибивать нижнюю доску обрешетки. Карнизную планку крепят к обрешетке таким образом, чтобы ее нижний край перекрывал край желоба: это обеспечит сток конденсата с планки непосредственно в желоб.

Карнизная планка должна перекрывать край желоба для обеспечения стока конденсата

Для того чтобы иметь больше сведений о кровельном материале, с которым планируется работать, следует ознакомиться с информацией про различные его виды: при монтаже обрешетки необходимо учитывать все нюансы.

Виды металлочерепицы: учитываем особенности материала при устройстве обрешетки ↑

Кроме традиционного кровельного материала, изготовленного из штампованного металлического листа с защитным композитным покрытием, существуют и другие виды металлочерепицы. К ним относятся алюминиевая и медная металлочерепица, производимая за рубежом. Медная не имеет защитных покрытий: это устойчивый к внешним воздействиям материал, который со временем изменяет свой цвет, покрываясь слоем купороса. Стоимость такой черепицы достаточно велика, поэтому она менее популярна.

Существует также разновидность с внешним защитным покрытием из натуральной каменной крошки: за счет толщины и шероховатого покрытия она обладает лучшими звукоизолирующими свойствами.

Добротная крыша с мансардой из металлочерепицы

Отдельно стоит рассказать о так называемой самонесущей металлочерепице. Ее особая форма позволяет укладывать листы без предварительного монтажа обрешетки. У каждой панели есть ребра жесткости, полученные способом прессования. Это позволяет изготавливать листы шириной до 4 метров: металл при этом не изгибается, панель остается стабильной. Ее легко монтировать: достаточно фиксировать на стропилах, расстояние между которыми должно быть таким, чтобы на них стыковались листы. Допускается крепить такое покрытие также и к контробрешетке.

Различается металлочерепица и по форме профиля. Чаще всего используют с S-образным профилем, который бывает с симметричной и несимметричной волной. Существуют также листы с «желобчатым» профилем напоминающие шоколадную плитку. Встречаются материалы, напоминающие внешне кровлю из сланца или гонта. Некоторые модели удачно имитируют настоящую керамическую черепицу: при этом лист крепится к обрешетке так, что внешне крыша выглядит как будто укрытой толстой черепицей.

Укладка листов металлочерепицы на обрешетку выполнятся снизу вверх

Монтаж обрешетки под металлочерепицу должен производиться с учетом всех особенностей материала. Исключение составляет только самонесущая: для нее монтировать ничего не нужно. Однако такой материал еще достаточно редко встречается и стоимость его значительно выше, чем у традиционных моделей. В связи с этим, выигрыш при ее использовании – лишь в более коротких сроках монтажа.

Металлочерепица любого вида производится в виде листов шириной около метра и длиной в пределах 4 – 7 м. Длинные листы легче укладывать: требуется выполнять меньше соединений, но их транспортировка является более сложной.

Дом под металлочерепицей

Самостоятельное выполнение монтажа обрешетки для укладки металлочерепицы – довольно сложное, ответственное дело. Ошибки могут стать причиной серьезных трудностей на стадии укладки кровельного материала. Чтобы этого избежать – следует обратиться за помощью к профессионалам. Это не только поможет сэкономить массу времени и сил, но также и немало средств: специалисты более рационально расходуют строительные материалы при лучшем качестве выполненной работы.

Источник: http://goodkrovlya.com/montazh/obreshetka/obreshetka-pod-metallocherepicu.html

Поэтапное строительство обрешетки под металлочерепицу

Для того, чтобы крыша дома прослужила много десятков лет, стала долговечной конструкцией необходимо построить обрешетку. Ведь она в некоторой мере является фундаментом кровли. Строительство обрешетки под металлочерепицу требует больших знаний и навыков, от них зависит долговечность не только кровельного материала, но и всей крыши.

Строить обрешетку под такой кровельный материал, как металлочерепица, должны профессиональные мастера. На первый взгляд такие простые и легкие монтажные работы кроют массу тонкостей и важных нюансов. В первую очередь нужно создать оптимальные условия, которые обеспечат прочность и надежность настила.

Типы обрешетки

Перед строительством обрешетки потребуется определиться, какой должен быть настил:

Конструкция обрешетки существенно зависит от того, какая будет длинна используемого профиля. Если предполагается строительство сплошной обрешетки, тогда потребуются доски имеющие размеры 32*100 мм, можно использовать брусья, у которых имеется сечение 50*50 мм.

Чтобы подкровельное пространство было обеспеченно природной вентиляцией, тогда доски или брусья нужно укладывать практически вплотную друг к другу, оставив между ними расстояние не больше 10 мм.

С укладкой решетчатого настила монтаж обрешетки под металлочерепицу несколько усложниться, но при этом нужно помнить что существенно сократятся затраты на строительные материалы. В этом случае можно сэкономить на материалах и облегчить вес конструкции крыши.

Правила, которые необходимо соблюдать, чтобы построить обрешетку под металлочерепицу.

Полезная информация! Для того чтобы конструкция обрешетки под металлочерепицу была точной и правильной, предварительно изучают технологию ее обустройства. Ведь, как известно типы кровли бывают различными, поэтому требуют строительство обрешетки с разным шагом.

Не всегда, получается, подобрать доски одинаковой толщины. Так, например если необходимо устроить обрешетку из досок с толщиной 30 мм, то при покупке может обнаружиться, что их ширина совсем не одинаковая.

Такие случаи совсем не единичные, скорее наоборот, довольно частые. Одинаковые размеры может иметь разве что калиброванная строганная доска. Поэтому перед строительством обрешетки под металлачерепицу нужно провести подготовительные работы с досками, то есть их калибровку.

Такие меры необходимы в первую очередь для того, чтобы избежать мест с резкими перепадами при конструировании обрешетки, что в свою очередь существенно затруднит укладку металлочерепицы. Калибровка поможет более-менее выровнять доски и сделать их практически одинаковой толщины. Это позволит сделать правильную стыковку досок и смежные ряды.

Полезный совет! Выбирая доски толщиной 30 мм и делая их калибровку, важно помнить, что они должны иметь некоторый запас. Связанно это с тем, что обычно при распилке толщина досок может существенно снизится, поэтому не выдержит вес человека с крупными габаритами. А ведь при укладке металлочерепицы по обрешетке придется ходить, и нет гарантии, что такую работу будет выполнять мастер, небольшого веса.

Профессиональные мастера рекомендуют не использовать для строительства обрешетки необрезную и полуобрезную доску.

Для расчета расстояния досок под такой кровельный материал, как металлочерепица пользуются определенными правилами:

шаг обрешетки зависит от вида металлочерепицы, ее профиля. Поэтому в первую очередь необходимо купить материал, и только потом решать на каком расстоянии должны находиться доски для обрешетки;
то, на каком расстоянии укладывать брусья обрешетки друг от друга, как правило, должно указываться в инструкции к типам кровли. Обычно расстояние начинают считать снизу от первой доски до верхней точки следующей;
нужно помнить, что расстояние между укладкой первых двух досок при монтаже обрешетки должно быть меньшим, чем при укладке всех последующих;
шаг контробрешетки под металлочерепицу во многом зависит от угла наклона ската кровли. Также перед тем, как строить обрешетку нужно продумать, какой должен быть выступ материала за первую доску конструкции;
поскольку, многие дополнительно обустраивают крышу водостоком, который в свою очередь бывает разной конфигурации, нужно знать, что он тоже играет важную роль в расчетах шага обрешетки. Если водосток прикреплять к лобовой доске, то он прибавит выступу, как минимум дополнительных 30 мм. Не нужно при расчетах забывать и о диаметре желоба для обустройства водостока. Например, когда его диаметр будет иметь 9 см, тогда выступ делают одинаковых размеров, при немного большем диаметре – получится выступ совсем другой;
при строительстве обрешетки нужно знать, что отсчет для выступа начинают от стропильного среза или лобовой доски. При слишком крутом наклоне крыши, металл опускается достаточно низко, таким образом, получится выступ, необходимой длинны. Если в расчетах будет допущена ошибка, то в результате вся конструкция обрешетки будет не правильной, поскольку места крепления кровельного материала не будут находиться там, где должны быть;
для того чтобы правильно рассчитать расстояние между досками, которые укладываются первыми потребуется строительный уровень. Инструмент укладывают на стропило, измеряют расстояние и делают отметку. При измерении металлочерепичного листа учитывается расстояние от самой верхней точки его волны до нижней точки;
после того, как предварительные расчеты сделаны, выдвигают уровень, как лист металлочерепицы, угольник приставляют к лобовой доске, ставят на нем выбранную точку выступа и доводят к ней уровень. Далее проводится линия в вертикальном направлении от лобовой доски до уровня и ставится метка. Таким образом, между первыми досками обрешетки останется некоторое расстояние, в котором будут уже учтены уклон ската и выступ материала;
при укладке обрешетки первая доска должна отличаться от всех остальных толщиной, для того чтобы избежать образования свисающего выступа, когда потребуется закреплять кровельный материал;
остальные доски укладываются с одинаковыми промежутками, соответственно кровельному профилю. Отметки, как правило, ставятся после каждых двух стропил. Делают это для того чтобы в процессе монтажа было легче строить обрешетку. Например, если доска будет иметь дефект или искривление, тогда ее легче будет установить по предварительно нанесенным отметкам;
когда конструкция обрешетки будет иметь пару рядов, тогда для более удобного дальнейшего ее строительства другие доски, можно поставить на скат. Это существенно ускорит монтаж обрешетки;

Важно помнить, что при строительстве обрешетки под металлочерепицу доски одного ряда соединяются непосредственно на стропиле, также само по стропилам делают разбежку стыков. Нельзя укладывать доски внахлест или стыковку всей конструкции обрешетки проводить на одном стропиле.

Монтажные работы

Правильное устройство обрешетки обеспечит надежность и необходимую прочность при изготовлении кровли. На следующем этапе мы рассмотрим монтаж обрешетки со всеми подробностями:

Металлочерепица: обрешетка укладывается по следующей схеме

брус для стропил должен иметь около 50*150 мм, для строительства обрешетки подбирают доски имеющие сечение 25*100 мм, для контробрешетки можно взять доску 25*50 мм;
соблюдают расстояние стропил, допустимые пределы 60-90 см;
в местах, где располагается свес карниза, по прямой линии прибивают первую доску, нельзя допускать даже малейшего отклонения от этой прямой. Кроме всего первая доска должна несколько отличаться от остальных толщиной, приблизительно на 1-1,5 см;
обрешетка строится следующим образом: шаг от доски, которая выходит на карниз, должен быть меньшим, чем между укладкой следующих досок. Расстояние между последующей укладкой досок должно приравниваться расстоянию укладываемого профиля черепицы, около 35-45 см;
необходимо проверить, отвечает ли расстояние между первыми двумя досками всем требованиям. Нужно уложить на землю две доски, параллельно расположенные относительно друг друга соблюдая при этом некоторое расстояние, потом на них укладывают лист металлочерепицы и определяют, достаточно ли выступа для водостока. Очень важно чтобы выступ имел правильные размеры, поскольку если он будет слишком большим, вода может переливаться через желоб, в то время, как при маленьком выступе воду будет задувать между лобовой доской и желобом. При этом не исключено, что в случае снежной зимы листы металлочерепицы будут подвергаться деформации;
все разметки проводятся с помощью рулетки, при этом начинают от доски, которая ведет к карнизу;
далее прикрепляют коньковые и торцевые планки;
ветровая доска устанавливается немного выше самой обрешетки, то есть на высоте листа металлочерепицы;
в местах, где должен располагаться конек, нужно дополнительно прибыть доски размером 25*100 мм.

Планируя обустройство водостока с крыши, перед тем как монтировать кровельное покрытие потребуется установить кронштейны, для крепления желобов. Также перед укладкой металлочерепицы необходимо позаботится о планке для карниза, которую прикрепляют по периметру кровельного свеса.

Важно! В первую очередь нужно определить места, крепления кронштейнов. Как правило, расстояние между ними должно составлять 50-60 см, крепятся они к нижней доске обрешетки. Кронштейны, которые расположены по краям, устанавливают с некоторым уклоном, остальные – наоборот, ровно.

После монтажа кронштейнов, устанавливают и закрепляют желоб. Карнизная планка, прикрепленная к обрешетке, должна нижним краем перекрывать край желоба. Такая конструкция позволит конденсату с планки попадать прямо в желоб.

Монтаж обрешетки под металлочерепицу очень важный процесс. От того, насколько правильно и точно будут выполнены строительные работы, зависит надежность и прочность всей конструкции крыши. Кроме всего намного упростится укладка кровельного материала.

Источник: https://krovlyaguru.com/vidy/cherepica/pojetapnoe-stroitelstvo-obreshetki-pod.html
