Как перекрыть четырехскатную крышу профнастилом?

Покрываем крышу профлистом самостоятельно

Кровля играет немаловажную роль в создании внешнего облика здания и в его надежной защите. Сегодня выбор кровельного материала обуславливается его качеством, стойкостью к разным воздействиям и сносной цене. Профилированный настил отвечает критериям выбора большинства потребителей, так как он прочен, долговечен, огнестоек и экологически безопасен. К тому же, имеет сравнительно невысокую стоимость. Профнастил являет собой профилированный лист из оцинкованной стали с полимерным покрытием. Материал стоек к коррозии, имеет необычный внешний вид и широкий выбор расцветок.

Общие представления

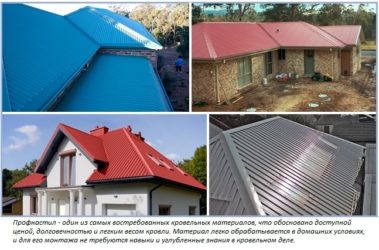

Профилированный настил за несколько лет обрел широкую популярность у застройщиков. Он активно применяется в устройстве козырьков, навесов и скатных крыш. Имея сравнительно небольшой вес, профлист является надежным и долговечным кровельным покрытием, а правильно смонтированные из него крыши высоко герметичны и не требуют дополнительного ухода при эксплуатации.

Изготавливается профнастил методом холодного проката из листа оцинкованной стали, чаще всего имеет полимерное покрытие с обеих сторон. Кровельный лист хорошо адаптирован к изменениям окружающей среды, не подвержен воздействию осадков и коррозии, не выгорает на солнце. Единственным недостатком является ее низкая шумоизоляция. Но этот дефект можно исправить при устройстве теплого кровельного пирога.

Конструкция и устройство кровли

Профнастил может применяться для покрытия скатных кровель любой сложности – от односкатной до вальмовой. Устройство практически идентично структуре любой скатной крыши с листовым кровельным материалом:

• Стропильная система;
• Кровельный пирог;
• Финишное покрытие.

В зависимости от конструкции здания и требований к его эксплуатации, возможно устройство двух вариантов кровель: теплой и холодной.

Холодная кровля включает в себя стропильную систему, гидроизоляционный материал и кровельное покрытие. Применяется кровля с данным устройством в том случае, если между кровлей и жилой частью строения планируется чердачное помещение. При устройстве крыши частного дома из профнастила, данная технология применяется редко по причине шумности кровельного материала.

Устройство теплой кровли под профилированный лист

Теплая кровля состоит из опор, наружного покрытия и полноценного кровельного пирога. Часто применяется при обустройстве жилого помещения в подкровельном пространстве.

Кровельный пирог состоит из:

• Стропильной системы;
• Пароизоляции;
• Утеплителя;
• Вентилируемого пространства;
• Гидрозащиты;
• Кровельного материала.

Выбор теплой кровли при строительстве обусловлено снижением уровня шума во время ветров, дождей и других природных явлений.

Подготовка к устройству крыши

Установка подразумевает обязательный подготовительный этап, на котором следует проверить наличие всех необходимый материалов и инструментов. Инструмент для устройства крыши из профнастила:

• Измерительная рулетка;
• Строительный нож;
• Веревка;
• Монтажный карандаш;
• Строительный уровень;
• Ножницы по металлу или болгарка;
• Шуруповерт;
• Молоток;
• Электродрель;
• Строительный степлер.

Необходимые материалы для устройства крыши из профнастила:

• Пиломатериалы для стропил и обрешетки (брусья и доски северных хвойных пород);

• Утеплитель (минеральная или базальтовая вата, пенополистирол и т.д.);

• Пароизоляция (стекловата, пенопласт или мембраны);

• Гидрозащитный материал (полиэтиленовая или перфорированная пленка, полимерные мембраны и т.д.);

• Крепеж (гвозди, скобы, саморезы).

Технология монтажа профнастила

Устройство крыши включает в себя установку стропильной системы и монтаж кровельного пирога перед укладыванием и монтажом самого кровельного материала и доборных элементов.

Стропильная система включает следующие элементы:

• Мауэрлат или сейсмический пояс;

• Стропильные ноги и вспомогательные элементы (стойки, ригели и т.д.);

Порядок установки стропильной системы имеет отличия в зависимости от типа крыши:

• Односкатная или плоская крыша. Стропильная система односкатной крыши монтируется, опираясь на разновысотные стены здания. По верхнему контуру стен крепится мауэрлат или сейсмический пояс, служащий опорой для стропильных ног. Стропила устанавливаются параллельно балкам перекрытия, соблюдая единый шаг, который зависит от плотности профнастила.

• Двускатная крыша. Стропильная система двускатной крыши может быть двух видов: наслонной или висячей, в зависимости от габаритов монтируемой кровли. Наслонные стропила опираются на несущие балки или среднюю стену здания. Висячая система монтируется из отдельных модулей, которые устанавливаются на крышу в определенной последовательности.

• Четырехскатная крыша вальмовой конструкции предполагает устройство трапециевидных скатов вдоль длинной стены здания и скатов треугольной формы на торцах. Конструкция включает в себя четыре наслонных стропила, которые идут от верхних точек соприкосновения скатов к углам основания, являясь диагональными опорами кровельной системы. Остальные стропильные ноги укладываются по принципу двускатного вида крыши.

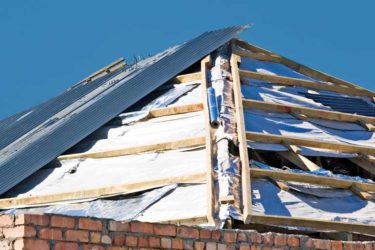

На стропильные ноги (перпендикулярно опорам) укладывается пароизоляция. Предварительно крепится материал степлером, места стыков проклеиваются алюминиевым скотчем. Поверх мембраны прибивается обрешетка, фиксируя материал окончательно. Поверх обрешетки укладывается гидрозащита, крепится по принципу диффузионной мембраны, фиксируется контробрешеткой, которая образует необходимый воздушный зазор.

Пленочные материалы следует укладывать с небольшим провисанием во избежание быстрой порчи кровельного материала. Со стороны чердачного помещения между стропилами укладывается утеплитель и производится облицовка любыми материалами (ГКЛ, ОСБ, МДФ, блок-хаус и т.д.).

Подробнее об укладке и как правильно накрыть профлистом смотрите в видео.

Кроем крышу своими руками

При выборе профилированных листов следует отдавать предпочтение тем, длина которых приравнивается длине ската. Во время транспортировки следует бережно относиться к материалу, чтобы не повредить покрытие. Для дальнейшего монтажа лучше поднимать по одному листу во избежание их повреждения.

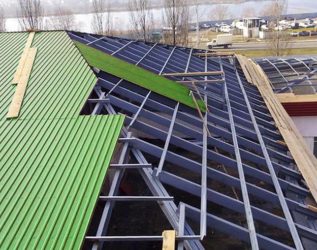

После завершения устройства стропильной системы и кровельного пирога можно приступать к укладке покрытия. Если скат крыши имеет высоту, превышающую длину листа, укладка производится по рядно, в направлении снизу вверх с нахлестом не менее 10 см в пол волны с перекрытием капиллярной канавки следующим листом. Крепеж профнастила производится кровельными саморезами с пластиковыми подложками и полимерным покрытием под цвет материала.

Полимерное покрытие самонарезающих винтов для крепежа защищает их от коррозии и продлевает срок службы кровли.

В нередких случаях при перекрытии крыши возникает необходимость в резке материала. Следует знать, что полимерное покрытие не является стойким к высоким температурам, поэтому резка материала производится только холодным способом вдали от других листов, так как образующиеся опилки могут повредить защитный слой. Места срезов рекомендуется обрабатывать антикоррозийной грунтовкой.

Узнать каких цветов и текстур  может быть профнастил можно здесь.

Установка доборных элементов

После того, как все листы закреплены, производится установка доборных элементов:

• Торцевая планка крепится со стороны свеса по направлению к коньку. Средняя длина торцевой планки не превышает 2 м, поэтому ее наращивание производится только внахлест. Крепится торцевая планка саморезами с шагом не более 1 м.

• Коньковая планка является одним из основных узлов кровли. Коньковые элементы следует подирать в тон кровельному материалу. При их укладке рекомендуется использовать дополнительный уплотнитель.

• Планки примыкания имеют длину не более 2 метров и устанавливаются в местах примыкания крыши к стене. Элементы укладываются внахлест около 20 смс применением конькового уплотнителя.

• Использование конькового уплотнителя при установке планок необходимо для предотвращения попадания осадков в щели.

• После установки планок производится монтаж доборных элементов, к которым относится система водостока, снегозадержатели, кровельные лесенки, ограждения, внешние ендовы, молнезащита, наружные фартуки и т.д..

Установка доборных элементов кровли

Подводим итоги

Из всего широкого выбора кровельных материалов профнастил можно отнести к ряду оптимальных в соотношении качества, износостойкости и цены. Общая конструкция крыши имеет особенности по монтажу лишь кровельного материала в соответствии с требованиями, указанными в инструкции.

В процессе установки к материалу следует относиться бережно во избежание повреждения антикоррозийного покрытия и не забывать пользоваться герметиком или антикоррозийной грунтовкой в местах срезов и крепежа. Если соблюдать все правила и требования по монтажу профлистов на крышу, ее срок службы можно продлить на долгое время.

Источник: https://netosadkam.ru/krovlya/profnastil/kak-pokryt-samostoyatelno.html

Как крыть скатную крышу профнастилом своими руками правильно: подробности

Смонтировать кровлю из профлиста, на первый взгляд, несложно. – Но сделать это правильно значительно тяжелей. Нужно по нормам: построить обрешетку, посчитать количество листов, качественно уложить и закрепить их, смонтировать доборные элементы, водосток, систему безопасности. Крыша, покрытая по правилам, продлит жизнь всему дому.

Перед тем как крыть крышу профнастилом своими руками правильно:

1. изготавливается схема посадки листов – определяется количество необходимого материала и процент отходов, приобретается профнастил подходящего размера;
2. по стропилам настилается гидроизоляционная пленка – она будет защищать утеплитель от подкровельного конденсата;
3. для устройства вентзазора прибиваются к ребрам ног контрбруски 50х50 мм – через воздушную прослойку по направлению от карниза до конька будет удаляться влага;
4. из досок 32х100 мм сооружается обрешетка сплошная или с шагом, зависящим от пологости крыши и марки профлиста, – минимум 0,3 м. Под ендовой, у конька, на карнизном свесе, в местах выходов окон и труб каркас усиливается дополнительными элементами. Конструкция зашивается торцевыми и лобовыми досками.

Пиломатериалы должны быть сухие, без серьезных дефектов, с ровной поверхностью. Чтобы избежать перспективы гниения и заражения насекомыми, а также возгорания при контакте с огнем, бруски и доски обрабатываются антисептиком и антипиреном.

Техническая работа с листами

Транспортировка стянутых стропилами пачек выполняется со скоростью до 80 км/ч. До начала монтажа элементы хранятся в заводской таре в закрытом помещении. Переноска листов, чтобы не порезать пальцы, осуществляется в перчатках – в вертикальном положении. Резать профнастил можно специальными инструментами: ножовкой по металлу, ручными ножницами, электролобзиком, циркулярной пилой – запрещается болгаркой, повреждающей полимерное покрытие. В любом случае «свежие» края покрываются специальной краской. Изделия подаются на крышу с помощью 2-х лаг, прислоненных под углом к карнизу. Роботу рекомендуется выполнять в сухую погоду.

Укладка профилированных листов

Монтаж выполняется в 1 или несколько рядов в зависимости от высоты ската и длины профнастила. В первом случае осуществляется горизонтальный нахлест в 1-у гофру (в 2-е при очень низком профиле и пологой крыше), во втором – дополнительный вертикальный. – Значение его зависит от угла наклона ската.

Крутизна кровли,градусы (°) Нахлест,м

α < 15	15 ≤ α ≤ 30	α > 30
0,20	0,15…0,20	0,10…0,15

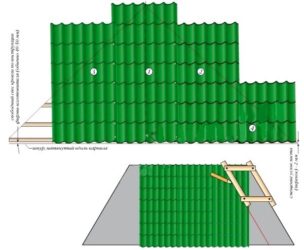

Схема укладки может быть самая различная, но во всех случаях монтаж начинается с нижнего угла, и продвигается в сторону и вверх. По ходу работы листы опускаются ниже карниза на 50 мм (на 0,3 м без наличия системы водостока), наживляются верхним центральным саморезом, проходят выверку в блоках и фиксируются окончательно. Для полного понимания, как правильно покрыть крышу профнастилом своими руками, приводятся рекомендации, которые необходимо соблюдать:

• верхние листы перекрывают нижние, при устройстве горизонтального нахлеста учитывается роза ветров,  капиллярные канавки совмещаются по вертикали;
• при наклоне до 12° стыки профлистов заделываются силиконовым герметиком;
• для ровной укладки используются шаблоны, строительный уровень или капроновая нить ;
• с помощью шуруповерта крепление производится оцинкованными саморезами (4,8х28…38) с неопреновой прокладкой и 6-гранной головкой: в нижнюю волну строго вертикально с оптимальной силой затяжки – желательно сквозь просверленное отверстие;
• бытует альтернативный вариант вкручивания самореза: в верхнюю гофру – в таком случае понижается риск протечки;
• у конька и карниза фиксация выполняется через гофру, возле фронтонной планки – в каждую доску, в отдаленных от краев местах – с дистанцией в 0,5 м в шахматном порядке;
• между собой профили соединяются заклепками;
• запрещается крепить листы гвоздями;
• передвигаться рекомендуется в мягкой обуви по нижним полкам, сопряженным с обрешеткой – в противном случае можно повредить профнастил;
• монтаж выполняется в сухую погоду с канатной карабинной страховкой.

Среди доборных элементов первыми устанавливаются карнизная и нижняя ендовая планки – еще до укладки кровельного материала. Следующими «идут» ветровые, примыкающие, верхние ендовые и коньковые фасонки. При их установке используются оцинкованные гвозди, длинные саморезы, уплотнители и герметики. В завершение монтируются водосток, элементы безопасности и коммуникации.

Источник: http://pragmatic.su/info/sovety/kak-kryit-skatnuyu-kryishu-profnastilom/

Как правильно крыть четырехскатную крышу профнастилом. Как правильно крыть. KakPravilno-Sdelat.ru

На сегодня, прочно на рынке кровельных материалов закрепился такой вид отделки крыши как профнастил. Этот материал доступный, практичный в использовании, легкий в монтаже и пользуется популярностью у специалистов кровельных систем. Итак, мы постараемся в этой статье подробно вам описать, как покрыть крышу профнастилом самому.

Одним из простых и практичных строительных материалов является профнастил. Это тонкий оцинкованный металлический лист со специальными продольными углублениями. Такие ребра жесткости имеют вид трапеций или прямоугольников и не позволяют листу провисать или вибрировать.

В зависимости от применения, различают низкий, средний и жесткий тип профнастила.

Профлист выдерживает достаточные нагрузки, антикоррозийный, устойчив к перепадам температуры, а главное и немаловажно – он маловесом. Его легко перевозить, разгружать и загружать, поднимать и опускать. Снижается так же нагрузка на фундамент и на несущие опоры.

Т акие характеристики многозначимы, если покрывать крышу профнастилом.

Монтаж профнастила своими руками

Для кровельного покрытия подойдет оцинкованный профлист среднего типа жесткости. Он легко режется, отходов практически не остается, что позволяет даже непрофессиональному строителю правильно сделать крышу дома своими руками.

Конечно, есть некоторые особенности и руководства:

• Главным образом следует обратить внимание под каким углом наклон крыши. В зависимости от этого определяем размер нахлеста профлиста.
• Если уклон крыши 15 градусов и меньше, то нахлест составит более 200 мм.
• Двухскатную крышу начинают укрывать с торца.гофры), от 15 и более 30 градусов – нахлест 100 – 200 мм (одна волна).

Соединительные швы необходимо покрыть силиконовым герметиком:

• Четырехскатную, вальмовую #8212; с центра треугольного торцового ската
• (вальма).
• По натянутому шнуру вдоль карниза, выравнивается профнастил, но не по торцу.

Как и чем крепить профнастил

Если крыша после демонтажа, то обрешетку переделывать не стоит:

• На нижний лист первого ряда накладываем первый лист второго ряда.
• Крепим саморезами к обрешетке в нижнюю часть продольного углубления через одну волну.
• На второй нижний монтируем второй верхний листы с нахлестом на первые. Таким правильным способом своими руками покрываем крышу профнастилом.

Цена на покрытие крыши профнастилом как правило зависит:

1. от формы крыши (наклон, обрешетка);
2. выбора материала (производитель и объем);
3. гидро/теплоизоляции и самой сложности работы.

Например, стоимость квадратного метра профнастила оцинкованного от 160 руб. до 240 руб. и 200 – 320 руб. полимерного (цветного). Прибавив стоимость комплектующих материалов и монтаж, покрытие крыши в среднем выйдет на сумму около 600 – 800 руб. за кв.метр.

Как покрыть крышу профнастилом своими руками: односкатная, четырехскатная, и двухскатная крыша (видео)

Как покрыть крышу профнастилом

Итак, стены дома стоят – кроем крышу профнастилом. «Почему именно этим материалом?» – спросите вы. Давайте тогда вместе разберемся, какие преимущества дает покрытие крыши профнастилом .

Профнастил для кровли представлена маркой С, которая. в силу упора осадков, имеет более высокую прочность, чем стеновые марки материала.

Сегодня одним из самых простых, практичных и распространенных материалов для кровли стал профнастил.

Как покрыть крышу профнастилом

Размеры стандартного листа профнастила.

Профнастилом (или профлистом) именуют материал, представляющий собой профилированные стальные листы, покрытые защитным полимерным и оцинкованным покрытием. Отличительным качеством профнастила является наличие сформированного в результате прокатки профиля разной высоты и конфигурации, придающего материалу необходимую поперечную жесткость. Как покрыть крышу профнастилом, не опасаясь за надежность покрытия? Очень просто!

Профнастил для кровли имеет более высокую прочность, чем стеновые марки материала. Высота его профиля составляет 20 мм и более, а наличие дополнительных ребер жесткости еще больше увеличивает сопротивление материала динамическим нагрузкам. Применяется кровельный профнастил при строительстве навесов, производственных помещений, павильонов и прочих зданий и сооружений. Но все-таки монтаж крыши из профнастила остается основной сферой применения этого материала.

Преимущества материала

Схема устройства кровли из профнастила.

Укладка профнастила на крышу дома позволяет благодаря его небольшому весу сэкономить на облегченной конструкции стропильной системы. А как покрыть крышу профнастилом на зданиях с небольшим уклоном кровли? Примером является крыша гаража из профнастила, которая даже при наличии небольшого уклона, свойственного таким типам зданий, будет гарантированно защищать от протечек даже при сильных атмосферных осадках. Кровлю из оцинкованного профнастила можно с уверенностью считать самым экономным вариантом как для индивидуального строительства, так и для сооружений промышленного назначения.

Многих заказчиков интересует другой вопрос: как покрыть крышу профнастилом в зимний период и возможно ли это? Монтаж профнастила на крышу можно производить круглогодично, листы покрытия легко режутся, отходов почти не остается, а крепление профнастила на крыше под силу даже непрофессиональному строителю. О том, как покрыть крышу профнастилом своими руками и при этом еще существенно сэкономить на оплате услуг монтажников, можно узнать, посмотрев этот материал: «Как крыть крышу профнастилом: видео»

Угол наклона крыши

Схема устройства кровли из профнастила в деталях.

При монтаже кровли из профнастила большое внимание уделяется правильной укладке листов, которая зависит от наклона кровли. Как крыть крышу профнастилом, если уклон составляет менее 14°? В этом случае горизонтальный нахлест соседних листов должен быть не меньше 200 мм. Если же наклон составляет 15°-30°, то тогда необходим нахлест 150-200 мм. При существующем уклоне крыши больше 30° допускается нахлест в пределах 100-150 мм.

Ну, а как накрыть крышу профнастилом. если уклон составляет менее 12°? При таком варианте конструкции необходимо обязательное использование силиконового герметика для герметизации горизонтальных и вертикальных нахлестов. При выполнении реконструкции здания с кровлей из асбестоцементных листов может возникнуть вопрос: как перекрыть крышу профнастилом и понадобится ли переделка обрешетки? Нет, не понадобится. Существующие конструкции обрешетки и стропильной системы не потребуют дополнительного укрепления, так как сами листы имеют относительно небольшой вес, а поэтому не увеличат нагрузку на действующую крышу.

Как крепить профнастил на крышу

Кровельные саморезы для крепления профиля изготавливаются со сверлом на конце и они должны иметь неопреновую прокладку.

Выбор обрешетки

Размер обрешетки находится в зависимости от наклона крыши и высоты гофры применяемого профлиста. Если угол наклона крыши составляет меньше 15°, а для покрытия используется профнастил марки С20, то обрешетку выполняют сплошной, а нахлест делают в две волны.

: http://masterprofnastila.ru

Источники: http://kreadom.ru/kak-pokryt-kryshu-profnastilom.html, http://fix-builder.ru/krovlya/montazh-kryshi/12242-pokryt-kryshu-doma-profnastilom

Комментариев пока нет!

Источник: https://www.kak-sdelatpravilno.ru/kak-pravilno-kryt/kak-pravilno-kryt-chetyrehskatnuju-kryshu.html

Вальмовая крыша из профнастила: секреты правильного монтажа

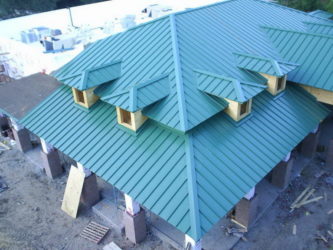

Четырехскатные крыши — одни из самых распространенных в нашей стране. Их обустраивают в новых зданиях, они распространены на тех домах, которые эксплуатируются десятилетия. При этом как для новых вальмовых крыш, так и для капремонта старых в качестве покрытия часто применяют современный строительный материал – кровельный профнастил, который стремительно завоевал популярность благодаря целому спектру достоинств. Правильно перекрыть такую крышу несложно, если знать особенности конструкции и отличительные аспекты выполнения работ.

Особенности вальмовой крыши

Как и следует из названия, четырехскатная крыша, имеет покрытые  плоскости профнастилом на всех сторонах. Естественно, ее конструкция сложнее, чем у одно- или двухскатной. Однако преимущества неоспоримы:

• обтекаемая форма снижает влияние ветровой нагрузки;
• отсутствие фронтонов – «узких» мест проникновения ветра и влаги;
• жесткая связка стропил позволяет наиболее равномерно распределять нагрузку на стены.

Среди основных видов вальмовых крыш можно выделить:

• для прямоугольных зданий: два боковых ската большей длины имеют форму трапеции, две «узких» — треугольника;
• для квадратных: все четыре ската треугольные и сходятся в одной точке (шатровая крыша);
• датская вальмовая, имеет небольшие фронтоны;
• полувальмовая, состоит из двух больших нижних скатов внизу и двух маленьких треугольных вверху;
• мансардная вальмовая, позволяет сохранить место для обустройства жилого помещения на чердаке.

Из-за того, что углы всех сторон вальмовой крыши отличаются от прямого, рассчитать необходимое количества профлистов и их раскрой могут вызвать определенные сложности. Поэтому до начала работ нужно выполнить эскиз – раскладку листов в местах будущего монтажа с учетом перекрытий и карнизных свесов. Такой подход позволит высчитать оптимальное количество профнастила. При этом нужно не спешить выбрасывать «срезанные» части в отход: почти все из них могут быть использованы в других местах четырехскатной крыши.

Устройство четырехскатной крыши

Два ската классической вальмовой крыши являются боковыми и подобны тем, которые присутствуют в двухскатной конструкции. Две другие-  вальмы. Боковые скаты соединяются на коньке, а вальмы примыкают чуть ниже (часто в этой зоне делают чердачное окошко).

Особенности стропильной системы

Поскольку в четырехскатной крыше отсутствуют фронтоны, для надежной фиксации конькового бруса обязательно устанавливаются опоры сечением 100х100 мм и более. Их шаг 3-4 метра, нижний край опирается на лежень, массивную доску, уложенную на перекрытие.

Еще одна отличительная особенность четырехскатной крыши – наличие угловых (диагональных) стропил, соединяющих края конька с углами стен: они обеспечивают более равномерную передачу нагрузки отвеса профнастила и балок. Для их дополнительного усиления придуманы «нарожники» — короткие стропила.

В углах перекрытия монтируют еще одни элементы — «шпренгели». Эти брусья укладывают между расположенными под прямым углом мауэлатами, а на них ставят стойки для поддержки угловых стропил.

Несколько облегчить сложную по конструкции вальмовую стропильную систему поможет устройство крыши из профлиста: легкий материал позволяет выполнять стропила не столь массивными, как, например, для шиферной кровли.

По окончании работ над стропильной системой создается кровельный пирог классического типа:

• пароизоляция;
• теплоизоляция;
• гидроизоляция;
• контробрешетка;
• обрешетка.

Для того, чтобы правильно крыть четырехскатную крышу, шаг обрешетки выбирают в зависимости от типа профнастила: она бывает как  сплошная (для тонких листов с невысокой волной), так и с промежутком до 50 см и более (для прочных марок).

Особенности укладки профнастила

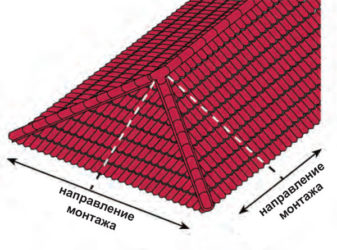

На односкатных и двускатных крышах укладку профнастила ведут с края ската. Поскольку угловые элементы вальмовой крыши представляют собой «треугольники», «задавать» вертикальность и горизонтальность от них проблематично. Поэтому на вальмовых крышах монтаж начинают с середины вальмы: таким образом можно «симметрично» своими руками покрыть как целые, так и срезанные под нужный угол профлисты. Такое расположение также позволяет уменьшить отход за счет использования отрезанных частей листов на противоположном крае.

В остальном монтаж обычен: с нижнего ряда вверх с перекрытием 150- 200 мм. Крепеж саморезами осуществляется в двух (для больших листов) в трех линиях по каждой волне. Конек и боковые угловые элементы выполняются из плоского металла в цвет профнастила.

Источник: https://ntkzavod.com.ua/stati/valmovaya-krysha-iz-profnastila-sekrety-pravilnogo-montazha/

Вальмовая кровля или как покрыть четырехскатную крышу профнастилом?

Одним из самых важных элементов любого строения является его крыша. Именно она предохраняет здание от различных воздействий внешней среды, выполняя при этом свою главную задачу — защиту строительных конструкций от воды. Не меньшее значение имеет и внешний вид крыши.

Формы крыш могут быть самыми разнообразными. Конструкцию их выбирают с учетом погодных условий местности, материала кровельного покрытия и стиля, выбранного архитектором. Это могут быть односкатные или двускатные кровли, а также плоские кровли более характерные для промышленных зданий. Но особой популярностью пользуется вальмовая четырехскатная крыша из профнастила, причем вне зависимости от климата в регионе.

Преимущества и разновидности вальмовых крыш из профнастила

Особенностью вальмовой кровли являются четыре ската, наклоненные со всех четырех сторон здания. Устройство такой крыши намного сложнее, чем у односкатной или двускатной кровли, но такая конструкция имеет целый ряд важных достоинств.

Одним из самых главных преимуществ вальмовой крыши из профлиста является ее обтекаемая форма. Это очень важно для регионов с высокими ветровыми нагрузками. У четырехскатной крыши отсутствуют фронтоны, а ведь именно фронтонные свесы односкатной и двускатной кровли чаще всего разрушаются в результате «подрыва» ветром.

Вторым очень важным достоинством вальмовой кровли является то, что ее стропильная система имеет объемную жесткую форму. Вследствие особенностей конструкции стропильной системы, все грани крыши наклонены примерно одинаково. Благодаря этому они равномерно распределяют нагрузку, действующую на кровельное покрытие, на все несущие конструкции здания.

Существует несколько разновидностей четырехскатных вальмовых крыш. Чаще всего для зданий прямоугольной формы используется 4-х скатная кровля из профнастила, у которой длинные боковые грани имеют форму трапеции, а короткие торцевые грани — форму треугольников. Крыши, в которых треугольные вальмы заканчиваются выше карнизов боковых граней, называются голландскими или датскими.

У зданий квадратной формы все четыре грани одинаковы, имеют форму треугольника и сходятся в одной точке. Такая крыша называется шатровой. Все эффектные крыши сложных ломаных форм проектируются именно на основе вальмовой четырехскатной конструкции.

Как перекрыть четырехскатную крышу профнастилом?

Для кровельного покрытия вальмовых крыш могут использоваться как штучные, так и листовые материалы. К штучным материалам относятся различные виды черепицы, такие как керамическая, цементно-песчаная и битумная.

Листовые кровельные материалы — это оцинкованное железо, профнастил, металлочерепица и листовая медь. Наиболее часто используемый листовой материал, которым перекрывается крыша вальмовая — профнастил с цветным полимерным защитно-декоративным покрытием.

Как и для любой другой крыши, при монтаже вальмовой кровли важно правильно рассчитать расход материала. Из-за того, что скаты такой крыши имеют форму трапеций и треугольников, расчет расхода кровельных материалов несколько сложнее, чем для классической двускатной формы. Для этого придется вспомнить школьные уроки геометрии и рассчитать площадь трапеций и треугольников боковых фронтов и вальм.

Поэтому до того, как накрыть четырехскатную крышу профнастилом, лучше на листе бумаги нарисовать по-листовую раскладку профнастила с учетом необходимых нахлестов и длины карнизных свесов.

На первый взгляд может показаться, что из-за необходимости резки крайних листов по диагонали, при перекрытии вальмовых крыш листовыми материалами, образуется очень много отходов. Однако стоит учитывать, что отрезанные части листов отлично подойдут для перекрытия торцевых треугольных вальм.

Перед тем, как покрыть четырехскатную крышу профнастилом, нужно, как и для любой другой кровли, уложить поверх стропил слой гидроизоляции или паропроницаемой мембраны. Затем устанавливается контробрешетка, обрешетка и только после этого приступают к креплению профнастила. Когда перекрывается четырехскатная крыша, профлист крепится точно так же, как и на любой другой кровле.

Устройство скатной кровли из профлиста

Как уже говорилось выше, вальмовая кровля состоит из четырех скатов. Два из них являются боковыми, как у классической двускатной кровли, а два дополнительных расположены между ними. Они заменяют собой фронтоны и наклонены внутрь крыши.

Эти наклонные треугольные скаты и называются вальмами. Поскольку боковые скаты обычно имеют большую длину, чем вальмы, как двускатная, так и вальмовая кровли имеют две вершины, соединенные между собой коньком.

Благодаря наклону вальм, боковые скаты имеют форму трапеции. Из-за такой их формы, конструкция стропильной системы вальмовой кровли имеет ряд особенностей.

Отсутствие фронтонов

В четырехскатной вальмовой кровле отсутствуют фронтоны. Поэтому под коньковый брус обязательно устанавливают опорные стойки из бруса сечением 100х100 мм.

Шаг между стойками должен быть 3-4 м. Опирают их на доску, сечением 150х50 мм, уложенную плашмя на перекрытие здания. Называют эту доску лежнем. Под лежень необходимо обязательно уложить слой рулонной гидроизоляции.

Диагональные стропила в четырехскатной крыше из профлиста

Отличительной чертой стропильной системы вальмовой кровли являются угловые или, по-другому, диагональные стропила. Они соединяют концы конькового бруса с углами дома. Именно эти элементы передают всю нагрузку, действующую на кровельное покрытие, на несущие конструкции здания.

Угловые стропила, в связи с конструкцией, нуждаются в дополнительном усилении. Для этого между ними и мауэрлатом на краях боковых фронтонов и вальмах устанавливаются короткие стропила, называемые «нарожниками». Они имеют разную длину в зависимости от того, насколько близко место их установки к нижнему углу бокового фронтона или вальмы.

Кроме того, в углах перекрытия здания устанавливают, так называемые, «шпренгели». Это специальные брусья, укладываемые между двумя мауэрлатами, расположенными под прямым углом друг к другу. На шпренгели устанавливают стойки, поддерживающие угловые стропила.

В целом, вальмовая кровля из профнастила значительно сложнее по конструкции, чем обычная двускатная. Однако благодаря легкости профлиста нет необходимости в очень массивной стропильной системе, поэтому четырехскатная кровля — отличное решение как с точки зрения надежности, так и эстетики.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Источник: http://oprofnastile.ru/krovlja-iz-profnastila/kak-pokryt-chetyrehskatnuju-kryshu-profnastilom.html

Четырехскатная (вальмовая) крыша

Архитектурные достижения двигаются вперед. На улицах города и окраин часто встретишь строения с самими разными формами крыш. Большой популярностью пользуются четырехскатные кровли. Чаще четырехскатные крыши применяют при строительстве загородных домов, но среди городских построек тоже можно встретить такие конструкции.

Вальмовые крыши

Четырехскатной называют крыши, имеющие четыре наклоняющихся поверхности. При строительстве этот вид позволяет монтировать сложные формы кровель.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Виды и преимущества

Существует несколько видов четырехскатных крыш:

• Вальмовая (классическая) это четыре ската, два в форме трапеции, остальные два — в форме треугольника. Большие равномерные свесы.
• Шатровая выглядит, как четырехугольная пирамида. Четыре треугольных ската, сводятся к одной точке.
• Датская вальмовая крыша отличается от классической фронтонами, что позволяет встроить окна.
• Полувальмовая крыша состоит из двух нижних больших скатов форме трапеции, двух верхних маленьких треугольной формы.
• Мансардная вальмовая отличается сложной конструкцией, которая позволяет обустроить больше жилого помещения.

Советуем прочитать: фронтоны из профнастила

Строения с четырехскатными крышами пользуются большой популярностью благодаря множеству преимуществ:

1. Отсутствия торцевых стен позволяет легко противостоять сильным ветрам.
2. Правильно сконструированные и смонтированные четырехскатные крыши имеют жесткую конструкцию, с помощью которой не поддается каким-либо деформациям.
3. Четырехскатная крыша позволяет иметь большие свесы вокруг дома, что защищает здание от осадков.
4. Вальмовое покрытие имеет красивый эстетический вид. Также позволяет визуально уменьшить здание, особенно если речь идет о городской застройке с определенным характером.

Основные недостатки вальмовых крыш — это сложность конструкции, дороговизна установки, большой расход материала.

Особенности стропильных систем

Во время строительства крыши основное внимание уделяют стропильной системе, поскольку она является основой кровли. Для каждой кровли конструкция стропильной системы индивидуальна. Она зависит от нагрузки кровельного материала, природных явлений. Если сильные ветра, снегопады — частое явление, стропильная система должна быть более прочной.

Существуют два вида стропил четырехскатных крыш:

Элементы стропильной системы вальмовой крыши

• Наслонные стропила монтируются достаточно просто. Этот вид применяют для домов, имеющих промежуточные опоры или несущую стену. Такая опора помогает расширить расстояние, перекрывающее наслонные стропила. Это помогает сэкономить стройматериал.
• Сложнее установить висячие стропила. Вид применяется, если отсутствуют внутренние стены, поэтому вся нагрузка ложится на боковые стены.

Основные составляющие стропильной системы:

1. Мауэрлат — это основа конструкции, нижнее крайнее бревно, по периметру которого распределяется нагрузка от крыши.
2. Прогоны лежат параллельно мауэрлату, являются дополнительной опорой стропильным ногам.
3. Стропильные ноги принимают вес конструкции. Несущая часть кровли.
4. Подкосы делают опору стропильным ногам.

   Устанавливают для надежности крыши.

5. Вертикально установленные стойки, удерживают нагрузку прогона.
6. Лежень, укладывается на внутреннюю стену, принимая нагрузки от кровельных стоек.
7. Обрешетка крепится поверх стропильных ног, параллельно прогонам. Поверх нее будет укладываться кровельный материал. Фактически обрешетка является связью между стропильной системой и кровлей.

Как правило, при сооружении крыши основное внимание уделяют выбору, креплению кровельного материала, его внешнему виду, качеству. Только единицы помнят, прочность покрытия — это качественная обрешетка, поскольку стройматериал крепится к брусьям обрешетки.

Чаще обрешетку под профнастил кладут из деревянных брусьев шириной до 15 см, но бывают и металлические, которые монтируют, если профнастил толще 0,7 мм. Под обрешетку ложится слой гидроизоляции плюс утеплитель. Конструкция монтируется при помощи саморезов.

Обрешетка под профилированный лист бывает нескольких видов:

• Сплошная — брусья крепятся в ряд, остается лишь зазор 1—2 см на случай деформации дерева (разбухнет или усохнет). Иногда используют также фанеру, листы ДСП.
• Обычная, ее шаг 20—40 см.
• Разреженная подразумевает расстояние между досками 45—80 см.

Кровля из профнастила

Структура профнастила

Выбор стройматериала для кровли, во-первых, зависит от вкуса застройщика, его финансовых возможностей. Во-вторых, от вида крыши. Для крыш простых форм также используют листовые материалы, например, оцинковка, ламинированный профнастил, гофролист, профилированный лист. Многоскатные конструкции лучше крыть мелкоштучными, гибкими материалами такими, как черепица, гонт, ондулин, битум, сланцевый шифер.

Советуем прочитать: профнастил или ондулин

Последнее время при выборе кровельного стройматериала, предпочитают листы профнастила, ведь они имеют множество преимуществ. Этот универсальный материал используют как для покрытия крыш, сооружения заборов, перегородок, хозяйственных построек, навесов.

Сравнивая с черепицей, профилированный лист достаточно легкий, следовательно нагрузка на стропильную систему небольшая, что поможет сэкономить на обустройстве обрешетки.

Стоит отметить прочность листа, изготовленного из стали и. Он имеет ребра жесткости, благодаря чему отлично выдерживает такие нагрузки, как: вес человека, обильные снегопады, удары града, сильные ветра. А гладкая поверхность не дает накапливаться снегу, что может отяжелить крышу.

Профилированный лист обладает надежной гидроизоляцией за счет монтирования большими листами. Важно не нарушить ее, поэтому тщательно герметизируют дыры, проделанные в крыше во время крепления, с помощью резиновых прокладок.

По сравнению с другими кровельными материалами профнастил значительно дешевле. Он легко монтируется саморезами, которые вкручиваются в волну листа.

Из недостатков нужно отметить высокий уровень шума во время дождя, ветра, града. При качественном монтаже его можно значительно снизить.

К сожалению профнастилом кроются не все виды кровель. Благодаря простой форме профилированный лист идеально ляжет на четырехскатную конструкцию таких видов, как вальмовый (классический), шатровый.

Источник: http://profnastil-profi.ru/roof/chetyrexskatnaya-valmovaya-krysha.html

Как перекрыть крышу профнастилом: нюансы установки

Облагородить старый дом можно, перекрыв его крышу. Конечно, желательно сделать это не только красиво, но и качественно, надолго и по доступной стоимости. Вот почему так часто приходится решать проблему,как перекрыть крышу профнастилом, кровельным материалом, которой позволяет получить надежную, легкую и герметичную в эксплуатации конструкцию. Еще одним немаловажный фактор, определяющим выбор профнастила, это возможность устроить кровлю из него самостоятельно.

Профлисты с защитным покрытием из полимера производят из оцинкованной стали. Ребра жесткости, которыми они дополнительно снабжены, обеспечивают материалу для кровли большую прочность, существенно повышают его сопротивление динамическим нагрузкам в процессе эксплуатации.

Как правильно перекрыть крышу профнастилом ↑

При перекрытии кровли профлистами очень важна их правильная укладка: они должны лежать свободно и ровно. Величина нахлеста укладки зависит от уклона крыши, и чем он круче, тем нахлест меньше и наоборот. В этом случае влага не буде просачиваться через щели, возможные между листами. Нахлест по горизонтали соседних листов при угле наклона

• не меньше 14° – не менее 200 мм,
• 15°-30° – порядка 150-200 мм,
• больше 30° – примерно 100-150 мм.

Если же наклон крыши меньше 12°, то нахлесты и по вертикали, и по горизонтали для герметизации обязательно обрабатывают при помощи тиоколового герметика или другим силиконовым с аналогичным составом.

Монтаж при перекрытии крыши: на что обратить внимание ↑

Укладку профнастила на прямоугольные скаты рекомендуется начинать после укладки торцевых досок. Так значительно проще и удобнее будет располагать их на несущей поверхности. Верхнюю из торцевых досок устанавливают по высоте листа над обрешеткой, затем к ней крепят торцевую планку, так называемый ветровой уголок. Планку карниза крепят с использованием саморезов и гвоздей.

Важно! Планка обязательно должна быть расположена ниже, чем уровень гидроизоляционного слоя.
Это необходимо для того, чтобы собирающаяся на гидроизоляторе влага скатывалась на карнизную планку, затем попадала в водосток или на отмостку. Если все же ее фиксируют непосредственно под профлистом, то в подкровельном пространстве должна быть обеспечена достаточная вентиляция, которая предотвратит накопление водных паров. Под профлист следует также уложить слой уплотнителя, непроницаемый для воздуха.

Профлисты снабжены дренажными желобами, при монтаже их накрывают последующими листами. Следует отметить, что последовательность укладки тут непринципиальна – листы можно монтировать слева направо, или же наоборот, иначе говоря, производить наложение следующего листа или подкладывать под предыдущий. В случае пологой крыши, нахлест листов производят в одну волну, если использован продольный утеплитель , если такового в конструкции нет – в две. Для крутых скатов монтаж нахлест проводят в одну волну, причем без уплотнительной полосы.

Перекрытие двухскатной крыши профлистом выполняется с торцевой стороны, а вальмовой – с серединной части вальмы. Для выравнивания параллельно карнизу проводят шнур.

Выравнивать профнастил по торцевой части категорически не рекомендуется.

Крепление листов профнастила
Крепить профлист к деревянным конструкциям рекомендуется при помощи особых кровельных саморезов (4,8*35 мм) со сверлом на конце и, снабженных неопреновой прокладкой. Фиксируют в волну, по нижнему краю. Вблизи конька используют более длинные – примерно 8-сантиметровые.

Многорядный способ укладки ↑

Основных способов монтажа – два.

• Первый профлист начального ряда, первого, монтируют снизу, затем к нему крепят первый лист следующего, второго ряда. Далее укладывают вторые листы этих рядов, образуя блок, состоящий из четырех листов. Аналогично собирается второй блок. Полученные большие четырехфрагментные листы укладываются с боковым перехлестом. Такая технология подходит для профлистов, имеющих канавку для дренажа.

• Рабочие блоки состоят из трех листов. Укладывают и фиксируют два листа первого ряда, к ним пристыковывают первый профлист второго. Блок выравнивают по карнизу и окончательно закрепляют. Далее выполняют монтаж следующей тройки. При этом способе листы последующего ряда прикрывают предыдущие, поэтому профнастил может быть без дренажа.

Металлическую стружку, образованную при вкручивании саморезов, обязательно необходимо сразу же очищать.

При перекрытии крыши профлистами нельзя забывать о гидро- и пароизоляции, а также об обеспечении вентиляционного зазора.

Устройство вентиляции ↑

Отсутствие конденсирующейся влаги в строении может обеспечить качественная теплоизоляция, достаточная вентиляция и обустройство пароизоляции. Воздух должен иметь свободный ток от карниза до конька. Вентиляционные продухи должны быть расположены в самой высокой ее точке. Воздух отводится также через вентрешетки, устроенные в торцах строения. Для обеспечения вентиляции в подкровельном пространстве между пленкой и обрешеткой оставляют зазор в 4–5 см.

В отдельных случаях когда в конструкции затруднен процесс вентиляции, правильнее обустроить дополнительные вентиляционные каналы.

Если старый материал – шифер? ↑

Как будет проводиться перекрытие крыши зависит отчасти и от имеющейся кровли. Если она не мешает проведению работ, ее можно оставить – определенная экономия на демонтаже. Однако металлическую кровлю , учитывая ее вес, лучше снять. Ее можно к тому же сдать в металлолом. Что же касается шифера , то это, пожалуй, самый простой случай: нет необходимости:

• заменять обрешетку,
• дополнительно укреплять конструкцию, так как профлисты легче шифера.

Как перекрыть крышу профнастилом: нюансы установки
Профнастил– один их популярных и практичных на сегодня кровельных материалов. Многие отдают ему предпочтение еще и потому как перекрыть крышу профнастилом

Источник: stylekrov.ru

Любой строительный материал, в том числе и кровля, не вечен и имеет определенный эксплуатационный срок, по истечении которого владелец здания оказывается перед необходимостью нового перекрытия крыши. Кровельный материал имеет достаточно продолжительный срок службы, и, вероятно, со времен монтажа предыдущей крыши прошло значительное количество десятилетий, за время которых рынок строительных материалов значительно обогатился.

В статье разберем, как перекрыть крышу частного дома своими руками и сколько это будет стоить.

Выбор кровельного покрытия

В первую очередь необходимо определиться: чем перекрыть крышу частного дома? На данный момент существует много разнообразных кровельных покрытий с различными характеристиками. Рассмотрим основные из них:

• Металлочерепица из оцинкованной стали с защитным полимерным покрытием выпускается в листовом виде с имитацией рядов керамической черепицы. Это удобно при крыше простой формы (например, двускатной), но не подходит для конструкций сложных форм из-за большого количества отходов. Во время дождя металлочерепица достаточно сильно шумит и потому требует дополнительной шумо- и теплоизоляции. Перекрыть крышу дома металлочерепицей быстро и легко можно своими руками. Материал относится к средней ценовой категории.
• Похожими характеристиками, но более бюджетной ценой, обладает профнастил, также изготовляемый в виде листов. Это кровельное покрытие не обладает высокой декоративностью, но легко монтируется и не требует специального ухода.
• К экономичным вариантам кровли относится ондулин, представляющий листы прессованного картона с пропиткой битумом. Верхний слой этого материала покрыт минеральной крошкой, что хорошо защищает его от влаги. Ондулин легко монтируется своими руками даже на сложные конструкции, так как легко и быстро режется. К минусам покрытия относится быстрое выцветание на солнце и высокая восприимчивость к огню.
• К наиболее дорогим кровельным материалам относится мягкая черепица, в основе которой лежит стеклохолст с нанесенными с одной стороны битумом и минеральной крошкой с другой. Покрытие отлично защищает от влаги, не шумит при дожде, не выгорает на солнце. Гибкая черепица быстро и легко монтируется даже на крыши сложных конструкций, легко режется. К недостаткам можно отнести достаточно долгий процесс укладки, требующий соблюдения целого ряда условий.
• Дорогим удовольствием для крыши станет керамическая черепица, изготовленная путем обжига натуральной глины и покрытием глазурью. Этот материал имеет высокие эксплуатационные характеристики: долгий срок службы, подавление внешних шумов, сохранение декоративного вида. Однако материал имеет большой вес и нужно критично оценить состояние фундамента дома и самой стропильной системы на предмет того, выдержат ли они подобную нагрузку.

Источник: https://krovlyaikrysha.ru/%D0%BA%D0%B0%D0%BA-%D0%BF%D0%B5%D1%80%D0%B5%D0%BA%D1%80%D1%8B%D1%82%D1%8C-%D0%BA%D1%80%D1%8B%D1%88%D1%83.html
