Как положить стропила на двухскатную крышу?

В этой статье:

Как правильно сделать стропила для двускатной крыши?

Двухскатная кровля – популярная конструкция в нашей стране. Она имеет два ската прямоугольной формы. Такая конструкция является самой популярной в нашей стране. Как известно, основой любой кровли являются стропила. Как сделать стропила на двухскатную крышу правильно?

Такие параметры двухскатной кровли и делают ее популярной в сооружении зданий различного назначения. Итак, начнем. Сооружение любой кровли начинается со строительства стропильной системы. Поэтапно рассмотрим особенности ее сооружения.

Виды двухскатных кровель

Установка стропильной системы начинается с определения ее конструкции. Существует 3 типа двухскатных кровель:

Простая;
Асимметричная;
Ломанная.

Простая двухскатная крыша

Самым распространенным вариантом обустройства двухскатной кровли является сооружение простого типа. Он отличается простотой сооружения и надежностью. Скаты размещают семерично. Толщина и тип теплоизоляционного слоя никакого влияния на вид материала не оказывают.

Недостатком этого типа конструкции является невозможность обустройства жилого помещения. Острые углы способствуют возникновению «глухой» зоны, которую невозможно использовать.

Простая асимметричная крыша с 2 скатами

Особенность конструкции: ее один угол имеет больший градус. Это способствует увеличению величины неиспользуемой площади. Благодаря этому чердачное помещение можно легко превратить в жилое.

К недостаткам можно отнести и то, что нужно увеличить требования к расчету кровли. Ведь нагрузка на фундамент, стены будет распределена неравномерно.

Ломаная крыша

Этот тип кровли максимально подходит для сооружения жилой комнаты в чердачном помещении. Визуально простая двухскатная кровля отличается от ломаной. Кроме того, расчеты также отличаются. Этот тип конструкции изготавливают на основе сложных расчетов.

Материалы для стропил

Помните, стропильная система для крыши – это фундамент для стен. Для ее сооружения следует выбирать качественное дерево, на котором отсутствуют какие-либо повреждения, червоточины. Чаще всего используют хвойную породу.

На досках, используемых для обрешетки, наличие сучков должно быть минимальным. Если они и присутствуют, то ни в коем случае не должны выпадать. Дерево должно быть сухим и прочным. Его поверхность следует обработать специальным раствором, который препятствует раннему разрушению его поверхности.

Как рассчитать стропильную систему?

Важно правильно рассчитать параметры стропильной системы. Она состоит из большого количества треугольников. Эта фигура признана самой жесткой. При расчете стропильной системы следует учитывать многие показатели:

Нагрузку на стропильную систему;
Снеговая нагрузка;
Особые нагрузки.

Существует несколько нагрузок на стропильную систему: постоянные и переменные. Постоянные нагрузки – это вес всей конструкции. Переменные нагрузки могут действовать по-разному в разное время. К ним относятся снеговая, ветровая нагрузка и интенсивность осадков. Их рассчитывают, используя специальные карты местности, в которых указаны интенсивность атмосферных осадков, сила ветра.

Снеговую нагрузку на кровлю рассчитывают по определенной формуле.

Фундамент и стены здания

Прежде чем возводить кровлю, следует оценить состояние возводимых ранее стен и фундамента. Ведь крыша также имеет значительный вес, нагрузку от которой принимают на себя стены и фундамент.

Конструкция крыши

Помните, что сложная форма кровли требует использования большого количества стропильных ферм. Они обеспечивают большую надежность конструкции.

Угол наклона кровли

Наклон кровли, в первую очередь, зависит от типа финишного покрытия. Для мягкой кровли он составляет от 5 до 20 градусов, для шифера, ондулина и профнастила –20 — 45 градусов. Помните, что большой угол наклона увеличивает количество используемого материала и пространства в чердачном помещении.

Стропильные системы

Для сооружения двухскатной крыши используют 2 типа стропильных систем: висячие или наслонные. Выбор зависит от особенности конструкции. Наслонные стропильные систем подходят для всех типов.

Монтаж

Вот мы и перешли к главному: как сделать стропила на двухскатную крышу?

После того, как все расчеты сделаны, можно привести к монтажу.

Необходимо установить мауэрлат. Брус укладывают по всей длине стены. На нее опираются стропила. Часто длина мауэрлата превышает стандартные размеры древесины, поэтому ее сращивают. Запиливают брусья под прямым углом и соединяют болтами.

Мауэрлат устанавливают на верху стены, укладывая на гидроизоляционный слой. Чаще всего это рубероид. Эту часть кровли следует хорошо закрепить, ведь на них негативно воздействует ветер.

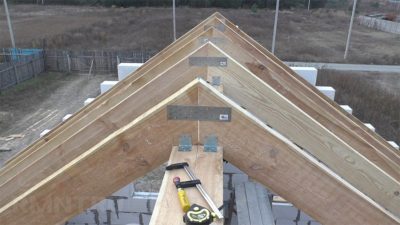

Стропильные фермы

Их редко устанавливают на крыше. Ведь на высоте тяжело проводить крепление, замеры и подрезку.

Чаще всего их устанавливают на земле, а потом поднимают на кровлю и фиксируют.

Смонтированные стропильные фермы поднимают и устанавливают мауэрлат. Для этого внизу стропильных ног делают запил.

Устанавливать стропильные пары нужно с противоположных торцов крыши. Между установленными конструкциями натягивают шнур, по которому проводиться установка последующих стропильных пар. Так продолжается, пока все пары не будут установлены.

Конек, обрешетка крыши

Когда стропила на крышу были установлены, можно приступить к монтажу конька. Он соединяет стропильные ноги вверху. Существует несколько способов установки конька.

Без обрешетки нельзя соорудить качественную крышу. Ее используют для крепления материалов, передвижения по кровле.

Шаг обрешетки может быть различным. Для металлочерепицы – 35 см, для шифера – 44 см, для мягкой кровли она должны быть сплошной.

Качественно сооруженная стропильная система – это надежное основание кровельного материала. Помните, что от нее зависит длительность эксплуатации крыши.

Источник: https://stroicod.ru/stropila/dlya-dvuskatnoj-kryshi.html

Установка стропил для двускатной крыши своими руками

Чтобы собрать стропила для двухскатной крыши своими руками, нужно совсем немного знаний и начальные умения плотника.

Стропила выполняют важную работу по поддержке кровли. Они определяют высоту и форму двухскатной крыши.

Стропила двухскатной крыши должны обеспечить укладывание кровельных слоев в виде двух ровных скатов, опирающихся с двух противоположных сторон на фронтоны, а длинными сторонами — на стены дома.

Особенности двухскатной крыши

Чтобы двухскатная кровля, в основании которой лежит собранная своими руками стропильная система, успешно выполняла все возложенные на нее функции и надежно защищала здание от непогоды, нужно знать, как построить для нее надежный, прочный, а иногда и усиленный каркас.

Стропила для двухскатных крыш собирают из деревянных или металлических балок.

Чаще всего для изготовления стропил своими руками используют древесину: доски, брусья, бруски и другие пиломатериалы.

Несколько реже стропила делают из металлопроката. Для этого используют швеллеры, профильные трубы, уголки. Возможно устройство комбинированной системы из металлических и деревянных деталей.

В таких конструкциях элементы, несущие большую нагрузку, делают металлическими, а в менее ответственных местах устанавливают деревянные детали.

Несмотря на свою надежность и крепость, металлические стропила имеют много недостатков.

Так, они способствуют отводу тепла от здания в зимнее время, а летом сильно нагреваются, что повышает температуру в доме. Это снижает уровень комфорта людей, живущих в здании.

Поэтому металлические конструкции используют чаще в производственных зданиях, а в жилых домах каркас для двухскатной крыши большей частью делают из пиломатериалов.

Деревянные детали нетрудно собрать в одну конструкцию — для этого не нужен сварочный аппарат или другое сложное оборудование.

Достаточно иметь измерительные и выравнивающие приспособления, шуруповерт, болгарку и самый простой инструмент, который есть в каждом доме: пассатижи, отвертку, молоток и т. д.

Стоит отметить, что не для всякой двухскатной крыши нужно строить конструкцию из множества элементов.

Существуют двухскатные крыши, в которых скаты опираются не на стропила, а на опоры, закрепленные непосредственно на фронтонах.

Это упрощенный вариант двухскатной кровли, который используют в хозяйственных постройках.

Для жилого каменного или деревянного дома лучше построить своими руками полноценную двухскатную крышу со стропилами висячей или наслонной конструкции. В зданиях сложной архитектуры используются элементы из обеих систем.

Стропильная система двухскатной крыши может быть наклонного и висячего типа. В первом случае нижняя часть стропил опирается на мауэрлат либо в последний венец сруба.

В реальности устройство стропильного каркаса гораздо сложнее описанной модели, поэтому расчет стропил лучше делать на компьютере, например, в программе Автокад.

Неправильный расчет приведет к поломке всей конструкции, поэтому многие домовладельцы, несмотря на то, что строят двухскатную крышу своими руками, проект предпочитают заказывать у архитектора.

Закрепление стропил

Для крепления стропил к кирпичным, пенобетонным и газобетонным стенкам используют мауэрлат, выполненный из бруса квадратного сечения со стороной от 15 сантиметров.

Рассчитанный по диаметру и длине мауэрлат укладывают на основание из гидроизоляционного материала.

В стенах, сложенных из кирпича, иногда оставляют специальную нишу для крепления мауэрлата таким образом, чтобы наружная часть стены представляла собой невысокий парапет, усиливающий фиксацию опорного бруса на торце стены.

Наслонные стропила закрепить легче, чем висячие. Наслонные стропила обеспечивают хорошую вентиляцию кровельного пирога и подкровельного пространства, что увеличивает срок службы всей двухскатной крыши.

Для стропил наслонного типа нужны:

горизонтальная опора для стропил возле конька — на нее будут опираться пятки стропил;
мауэрлат;
добавочные прогоны и опоры для ног.

К недостатку наслонных стропил относится обилие элементов, затрудняющих использование чердака в качестве жилого помещения.

Наслонные стропила подойдут, если чердачное помещение будет использоваться в качестве неутепленной мансарды.

При устройстве большепролетной стропильной системы приходится устанавливать затяжки — это наиболее длинный элемент навесных стропил.

Навесные стропила, перекрывающие большие пролеты, через некоторое время после начала эксплуатации провисают под собственной тяжестью и весом кровельного пирога. Это не касается зданий шириной 3 – 5 метров.

Какое расстояние является критическим для установки наслонных стропил? Если промежуток между стенами составляет более 6 метров, то приходится усиливать и закреплять конструкцию дополнительными элементами для исключения перегрузки стропил.

Для этого используют подвесок или бабку. Этот элемент представляет собой груз, закрепленный на верхней части фермы.

Подвески не следует путать со стойками, так как их нижняя часть не контактирует с затяжкой. Функция подвески состоит в укреплении конькового модуля, где сходятся концы двух противоположных ног.

Снизу к бабке присоединяют затяжку. Чтобы увеличить или уменьшить провисание затяжки, используют резьбовые или патронные хомуты.

Сборка наслонной конструкции

В первую очередь нужно проверить высоту коробки, правильность диагоналей и горизонтальность верхней части стен. Все найденные отклонения устраняют с помощью песчано-цементного раствора.

В деревянных зданиях излишне высокие места спиливают. Выравнивая мауэрлат в горизонтальной плоскости, подкладывать под него что-либо можно только в случае незначительного перекоса.

Поверхности, на которые будут укладывать лежни, тоже должны быть строго горизонтальными, однако они не обязаны находиться в одной горизонтальной плоскости с внешними стенами.

Все деревянные детали перед установкой на постоянное место обрабатывают антипиренами и антисептиками. Верхнюю часть бетонных и кирпичных стен покрывают слоем гидроизоляции.

После этого можно приступать к сборке конструкции:

укладывают на внешние стены мауэрлат, проверяя правильность установки измерением диагоналей — они должны быть равны;
выравнивают выставленный мауэрлат в горизонтальной плоскости;
сращивают мауэрлат, используя косые зарубки, а для большей надежности места соединения закрепляют болтами;
закрепляют мауэрлат на стенах;
отмечают места установки лежня — он должен находиться на равном расстоянии от мауэрлата с каждой стороны;
укладывают лежень, закрепляя его, как и мауэрлат, анкерами и скобами;
отмечают места установки стропильных ног — расстояние между стропилами должно быть не более 100 см;
поскольку лежень выровнен по горизонтали, изготавливают опоры равного размера;
опоры по высоте должны коррелировать с диаметром прогона и лежня;
устанавливают опоры и при необходимости укрепляют их распорками;
укладывают на опоры прогон, проверяют правильность углов и линий, устанавливают перемычки, металлические детали и крепежные бруски;
устанавливают первое стропило и размечают на нем точки подпиливания;
используя первую ногу как шаблон, изготавливают остальные;
проводят крепление стропил к мауэрлату, а затем к прогону и друг другу;
прикручивают каждое второе стропило к мауэрлату проволокой;
монтируют наслонные доски;
устанавливают кобылки, увеличивая длину стропила для формирования карнизного свеса;
устанавливают отдельные стропила для козырька (если он есть в проекте).

Висячая стропильная система

Висячие стропила могут крепиться на пролеты длиной менее 6 метров. Они состоят из затяжек, которые одновременно являются потолочными лагами, и стропильных ног, связанных попарно перекладинами-ригелями. Ригеля делают конструкцию более жесткой, не давая ногам разъезжаться.

На двухскатной крыше под висячие стропила не нужно укладывать мауэрлат. На установленный на торцы стен водоотталкивающий слой достаточно подложить деревянные доски, нужные для коррекции ферм по горизонтали и чтобы древесина, из которой они изготовлены, не смялась при упоре в твердый кирпич.

Висячая стропильная ферма собирается на земле, а потом краном монтируется на стены или разбирается и подается наверх вручную, где собирается заново.

Установка стропил висячего типа своими руками:

вырезают правое и левое стропило для двухскатной крыши своими руками и затяжку к ним — рассчитать длину каждого элемента можно с помощью геометрических формул;
все три элемента поднимают наверх и собирают способом внахлест или встык;
ферму устанавливают на краю коробки и закрепляют на поверхности стены;
аналогично устанавливают ферму на другом конце коробки;
изготавливают, поднимают и собирают остальные фермы и устанавливают их на расстоянии, предусмотренном расчетами;
устанавливают двускатный конек;
закрепляют бабки;
с помощью хомутов регулируют соединение нижнего конца каждой бабки с затяжками.

Выставить фермы по высоте можно с помощью натянутой между фронтонами бечевки — если высоты стропильных ног не хватает, то под пятки подкладывают деревянные вкладки.

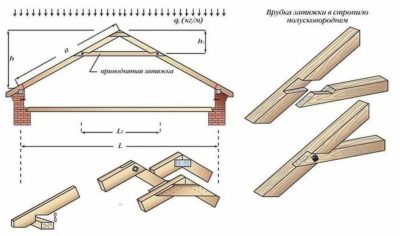

Как правильно соединить стропильные ноги с затяжкой? Существует два способа: поставить на узел несколько деревянных пластин или усилить его одной стальной накладной пластиной.

Существует несколько вариантов висячих стропильных систем. Выше была рассмотрена треугольная трехшарнирная арка с бабкой.

Такая стропильная система не позволяет использовать подчердачное пространство в качестве жилого помещения, но монтаж стропил в этом случае будет наиболее простым.

Двухскатная крыша — идеальный вариант для сборки своими руками. Не всегда такая конструкция подходит к дизайну дома, но она очень легка в выполнении и достаточно функциональна.

Зная, как рассчитать размер и как сделать стропила, можно самостоятельно построить двухскатную крышу на свой дом или гараж.

Источник: http://kroemsami.ru/stropila-dlya-dvuhskatnoj-kryshi.html

Стропила для двухскатной крыши своими руками: расчет и монтаж

remontoni.guru > Дом > Крыша > Стропила для двухскатной крыши своими руками: расчет и монтаж

Система стропил двускатной кровли — это конструкция довольно простая и доступна для обустройства своими руками даже домашним строителям. Необходимо только предварительно сделать расчет стропильной системы двускатной крыши, познакомиться с этапами и способами ее возведения, подсчитать требуемые материалы для монтажа. Во время расчетов необходимо учитывать, что у двускатной кровли несущая способность будет зависеть от воздействия на нее нагрузок от веса материалов, снега, ветра.

Основные требования к материалам
Инструменты
Разновидности для двускатной крыши стропильных систем
Расчет системы стропил
Размеры бруса для стропила
Пошаговая установка конструкции системы стропил двускатной кровли
Подводя итог

Чтобы процесс установка стропил двухскатной крыши своими руками дался вам максимально просто, ниже описана пошаговая и подробная инструкция по монтажу.

Основные требования к материалам

Для установки стропильной системы наилучшим вариантом является выбор пиломатериалов из хвойной древесины — лиственницы, ели или сосны, I — III сорта.

Мауэрлат делается из бруса или досок II сорта, для стропил материал используется не ниже II сорта, обрешетка изготавливается из пиломатериала II-III сорта, для прогонов и стоек используется материал II сорта, это будет зависеть от особенностей кровли. На подкладки и накладки можно использовать материал III сорта. Затяжки и ригели делаются из материала I сорта.

Пиломатериал хранить необходимо под навесом, обеспечивая защиту от влаги и солнца. Для складирования площадку необходимо выровнять, для вентиляции переложить пиломатериал подкладками.

Для конструкции стропильной системы двускатной крыши будут необходимы крепежные элементы: пластины, стяжки, болты с гайками и шайбами, шпильки, монтажная лента, саморезы с прокладками ЕРДМ с толщиной 2,9 мм, оцинкованные кронштейны.

Кронштейны используются для крепежа мауэрлата, их крепят саморезами или гвоздями. КР уголки препятствуют смещению стропил и необходимы для крепежа к мауэрлату стропил. Весь материал для крепежа обязан иметь защиту от коррозии и быть изготовлен из качественного материала.

Инструменты

Для установки системы стропил двускатной кровли будет необходим такой набор инструментов:

карандаши и маркеры;
рулетка;
гвоздодер и молоток;
шнур для натяжки;
кровельный нож;
ножницы для раскроя;
скотч;
шпатель;
шуруповерт с насадками;
электродрель с различными насадками и сверлами, электропила, ножовка;
линейка и рейки;
для безопасной работы – веревка и страховочный ремень;
строительная пена;
уровень вертикальный и горизонтальный, разметки.

В целях безопасности весь инструмент на крыше необходимо содержать в специальной сумке.

Насланная стропильная система

Опирается на стойки и мауэрлат, которые установлены на внутреннюю стену, с равным шагом стропилам. Дополнительно для придания жесткости устанавливают подкосы при пролетах более 6 м.

Висячие стропила

Если дом небольшой ширины, то можно сделать установку систем стропил, когда они без промежуточных опор опираются на стены или мауэрлат. Максимальная ширина — 10 метров. В некоторых случаях эти крыши можно ставить без мауэрлата. Стропильная система ставится на стену с применением прокладок, в этом варианте на стропила действует изгибающий момент.

Для того чтобы разгрузить, устанавливают металлические или деревянные накладки. Они прочно фиксируют угол. Для висячей стропильной системы большего пролета устанавливают подкосы и бабку. Стропило для висячих систем ставят большего сечения, и выбирают пиломатериал не ниже III сорта.

Расчет системы стропил

Рассчитать требуемое сечение бруса в стропильной системе двускатной крыши можно, суммируя все нагрузки, которые действуют на нее: вес обрешетки, покрытия, осадки, давление ветра, снега.

Приблизительный расчет нагрузки от ветра и снега производится по табличным значениям СНиП с учетом температурной зоны и высоты здания. Нагрузка от снега равняется его весу, помноженного на коэффициент, который зависит от уклона ската. Все данные расчеты производят при проектировании.

А если делается монтаж стропильной системы двускатной крыши для небольшого здания, и нет проекта? Необходимо посмотреть на строительство такого же здания по соседству, сделанного по проекту, по площади крыши одинаковой с вашим сооружением. Система стропил двускатной крыши будет являться образцом.

Также можно использовать онлайн-калькулятор для двускатной крыши, он сможет помочь вам рассчитать предельную нагрузку на кровлю, необходимое количество обрешетки, углы наклона стропил, а также материалы, которые потребуются для строительства кровли этого типа при заданных размерах. На калькуляторе вы сможете рассчитать кровлю из таких часто используемых материалов, как ондулин, шифер, металлочерепица, битумная, цементно-песчаная и керамическая черепица, и иных кровельных материалов.

Размеры бруса для стропила

Конек укладывается на верхней точке, он необходим для соединения стропил. Высота конька будет зависеть от наклона крыши. Выбор материала покрытия влияет на наклон. Минимальный уклон следующий:

металлочерепица — 15 градусов;
шифер и черепичная кровля – 23 градуса;
профнастил — 13 градусов;
ондулин — 7 градусов.

Оптимальный угол 30-40 градусов наклона создает быстрый сброс снега и воды. В районах с сильными ветрами, крышу делают пологой, и в этом случае угол уклона находится в диапазоне 25-40 градусов.

Кровля не заканчивается на уровне стен, ее нужно продлить наружу на 50 см. В этом случае вода не заливается фундамент и не попадает на стену.

Пошаговая установка конструкции системы стропил двускатной кровли

Система стропил двускатной кровли состоит из таких элементов:

Лежни.
Мауэрлат.
Стропила.
Стойки.
Затяжки.
Подкосы.
Обрешетка.

Монтаж мауэрлата

Мауэрлат равномерно распределяет нагрузку на стены дома, его монтаж выполняется несколькими способами:

распространенный и простой вариант для обычных кровель, крепление катанкой;
шпильки устанавливают в кладку;
к стене крепиться через железобетонный армированный пояс со шпильками.

Для чего используют брус сечением 10×10 см,15×15 см или 20×20 см. Какое подбирать сечение, будет зависеть от покрытия кровли и ее размеров. Мауэрлат по длине стыкуют, для чего нужно сделать запил длиной 50 см, по 10 см, уложить бруски и зафиксировать шпильками.

Мауэрлат в углах связывают в полбруса врубками, фиксируют болтами или скобами. Мауэрлат у деревянных сооружений – это последний венец. На стенах из кирпича нужно сделать армированный монолитный железобетонный пояс, размером 40×30 см. По поясу для крепления установить штыри с резьбой в диаметре 12 мм, через каждые 1,2 см.

В мауэрлате для двускатной кровли необходимо просверлить отверстия размером 12 мм, уложить его так, чтобы штыри попали в отверстия. Затянуть сверху гайками. Под брусок предварительно укладываем несколько слоев толя или рубероида. С внешней стороны стены нужно заложить мауэрлат кирпичом. Укладку мауэрлата делают на основание ровное, по вертикали и горизонтали. Необходимо проверить диагонали и уровнем определить горизонтальность поверхности. Если необходимо, то выровнять подкладками.

Инструкция монтажа стоек, лежней, затяжек, подкосов и стропил двускатной крыши

Монтаж системы стропил двускатной кровли своими руками производится в таком порядке:

При насланных стропилах нужно произвести монтаж лежня.
Определить шаг крепления стропильных ног.
Подготовить стойки по размеру.
Установить их, если нужно, то раскрепить распорками.
Уложить прогон. Установить крепеж.
Разметить точки и поставить стропила в конце и начале крыши, между ними натянуть веревку, чтобы выравнивать остальные элементы.
Прикрепляем стропильную ногу сначала к мауэрлату, затем к прогону конька.
Крепеж стропил к мауэрлату выполняют с помощью подшивного опорного бруска, упорных уголков и врубок. Укрепить нужно скобами или гвоздями.
Опорные стойки необходимо установить на накладки и подкладки или лежни. Лежень — это брус 5×15 см или 5×10 см, укладывается по прокладке из рубероида на среднюю стену. Под подкладки необходимо выложить столбики высотой в два кирпича.

Стропильные ноги друг с другом соединяются на коньке. Опишем наиболее распространенные узлы соединения системы стропил:

Выполняют пропилы возле одной ноги и запил около другой. Устанавливают одну ногу в пропил другой и фиксируют болтом.
Накладки устанавливают металлические или деревянные.
В прогон с помощью врубок крепят болтами или гвоздями.

Монтаж обрешетки своими руками

Обрешетка обустраивается по стропилам кровли. Она требуется для распределения на стропила нагрузки от снега и кровельного материала, а также служит в качестве воздушного зазора между стропильной системой и кровлей.

Конструкция обрешетки будет зависеть от используемого кровельного материала:

под стандартный шифер обрешетку делают из бруса 50×50 или 75×75 мм и с шагом 50 см. При окончательном выборе подходящего варианта необходимо учитывать особенности конструкции двускатной кровли;
под крышу из профнастила обрешетку делают разреженную. Ее шаг будет зависеть от толщины профнастила, его марки и угла наклона крыши;
обрешетку под мягкую черепицу необходимо делать сплошной, укладывается на стропила антиконденсатная пленка, сверху фиксируется контр рейкой, на нее и крепится обрешетка, после плиты ОСБ и подкладочный ковер, сверху кладут черепицу.

В качестве пиломатериала для изготовления обрешетки обычно выбирают сосну первого сорта. Ширину рекомендуется брать не более 15 см. При большей ширине доски могут деформироваться и повредить настил кровли. Длина гвоздей должна в 3 раза быть больше толщины обрешетки. Доски укладывают вдоль конька.

Сплошную обрешетку делают по скату крыши. Первым слоем укладывают доску вдоль конька, от нее с шагом 50-100 см следующую и затем все повторяют. Следующим слоем нужно стелить обрешетку по направлению вдоль стропил. Соединения между досками делаются в разбежку и только на стропилах. Гвоздь в древесину утапливается с головкой полностью.

Карнизные свесы

Карнизные свесы нужно сделать для защиты от атмосферных осадков, эти элементы выполняют эстетическую роль. Их нужно установить плотно без щелей. Это завершающий этап по обустройству двускатной кровли.

Фронтон

Двускатная крыша имеет два фронтона, которые выглядят в форме треугольника, с вершиной возле конька, при этом со скатами кровли боковые стороны должны совпадать. Фронтоны ограждают чердачное помещение и поддерживают стропила, придают устойчивость кровли и защищают от осадков и ветра.

В деревянных конструкциях фронтон делается каркасным. В кирпичных конструкциях, из кирпича или каркасными. Фронтоны из газоблока или кирпича, делаются раньше устройства крыши и при этом требуют довольно точного исполнения. Каркасные фронтоны устанавливаются в подготовленный проем, когда уже собрана стропильная система.

Каркас изготавливают из досок или брусков. Все части каркаса соединяют в пол дерева или на шипах, все закрепляется гвоздями. Обшивают, прибивая сайдинг, вагонку или доски, соблюдая в отделке фасада дома колористку. Для обустройства проема окна, под него нужно сделать по размерам дополнительный каркас.

Когда чердак утепленный, то фронтон также необходимо утеплить. Утеплитель нужно заложить в середину каркаса. Утеплитель используется минераловатный с низкой горючестью.

С внешней стороны обивают каркас ветрозащитной мембраной или гидро-ветрозащитной пленкой, под отделочный материал с внутренней стороны прибивают паронепроницаемую мембрану или паронепроницаемую пленку.

Подводя итог

Как видно, невзирая на кажущуюся простоту и легкость, план стропил двускатной крыши содержит в себе множество различных подводных камней. Однако, опираясь на приведенные выше рекомендации и способы монтажа, вы без проблем сможете соорудить своими руками надежную конструкцию.

Источник: https://remontoni.guru/dom/krysha/stropila-dlya-dvuhskatnoj-kryshi-svoimi-rukami-raschet-i-montazh.html

Крыша двухскатная своими руками — секреты монтажа!

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Крыша двухскатная своими руками

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

мауэрлата;
стропильных ног;
вертикальных стоек;
подкосов;
затяжки;
конька;
лежня;
обрешетки.
Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Монтаж двускатной крыши

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

брус 100х10 мм и 150х150 мм;
доски 50х150 мм;
доски толщиной 30 мм для обрешетки;
рубероид;
металлические шпильки;
электролобзик и ножовка;
молоток;
гвозди и саморезы;
угольник и строительный уровень.

Крепление мауэрлата

Правильное и неправильное крепление мауэрлата на стенах

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

в 2 последних ряда кладки вмуровывают металлические шпильки с резьбой на расстоянии 1,5 м по периметру коробки;
сверху на стены укладывают 2 слоя рубероида, протыкая шпильками;
в балках просверливают отверстия под шпильки и укладывают сверху на коробку;
проверяют параллельность противоположных балок и их горизонтальность;
сверху на шпильки надевают гайки и плотно закручивают.
Крепление мауэрлата

Мауэрлат

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

Крепление мауэрлата

Устройство висячих стропил

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Устройство висячих стропил

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Устройство висячих стропил

Верхние концы стропил можно скрепить несколькими способами: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Устройство висячих стропил

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

Ключевые элементы висячих стропил

Варианты крепления висячих стропил к мауэрлату

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Крепление стропильной системы

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Узел опирания стропил на мауэрлат

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

поверх центральной несущей стены настилают слой гидроизоляции;
на гидроизоляцию укладывают лежень и закрепляют его болтами либо металлическими скобами к перекрытию;
на лежень устанавливают вертикальные стойки из бруса сечением 100х100 мм;
сверху на стойки прибивают горизонтальные прогоны из спаренных досок;
укрепляют стойки и прогоны временными распорками;
устанавливают и закрепляют стропильные ноги.
Сечение стропильных ног

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

Антипирен

Монтаж обрешетки

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционный материал, чтобы защитить стропильную систему от намокания. Гидроизоляционную пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Монтаж обрешетки

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Монтаж обрешетки

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

Обрешетка для ондулина

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

— Крыша двухскатная своими руками

Источник: https://svoimi-rykami.ru/stroitelstvo-doma/krysha/krysha-dvuxskatnaya-svoimi-rukami.html
