Как поставить конек на крышу из металлочерепицы?

Монтаж конька металлочерепицы: порядок работ

Сейчас кровля из металлочерепицы пользуется огромным спросом, так как это надежное и долговечное покрытие. Выбор этого материала — это правильное решение. Система такого покрытия включает в себя сам материал и элементы дополнения. Значимым элементом крыши, является конек, который обеспечивает вентиляцию крыши.

Типы конька

По своим конструктивным характеристикам, конек подразделяется на следующие виды:

• Доборная планка
• Конек полукруглый
• Врезной конек
• Y и T — образные коньки или пересеченные
• Конек декоративный

Планка конька или прямоугольный конек, используется для закрытия стыковок кровельного материала любого типа и хорошее декоративное дополнение к кровле. Элементы конька можно подобрать под цвет металлочерепицы, что хорошо повлияет на целостность крыши.

Полукруглый конек используется аналогично, он также монтируется на стыках двухскатных и четырехскатных крыш, но с торцов устанавливаются специальные заглушки, которые предотвращают попадание мусора и влаги.

Принцип монтажа врезного конька немного отличается от предыдущих, тем, что он врезается в скат кровли, а горизонтальная его часть располагается ниже основной.

Узкие декоративные коньки применяются больше для эстетической, чем защитной отделки. В основном их устанавливают на шпилях, шатровых крышах или беседках.

Пересеченный конек или Y и T — образный, является дополнительным элементом прямоугольной коньковой планки и предназначается для их крепления друг с другом.

Комплектующие детали

Если выбор упал в пользу металлочерепичной кровли, то рекомендуется приобретать все комплектующие элементы конька и крепеж в одном месте и у одного изготовителя.

В комплект конька входят следующие элементы:

• Вентиляционная планка
• Держатель громоотвода
• Уплотнитель
• Герметик
• Дополнительные аэроэлементы

При помощи этих деталей можно качественно и прочно смонтировать, а также произвести крепление коньковых элементов и обеспечить надежную функциональность после того как накрыли крышу металлочерепицей.

Уплотнитель

Важным элементом при монтаже конька является уплотнитель, который несет защитную функцию от проникновения под крышу атмосферных осадков, мусора и пыли.

Если уплотнитель был смонтирован некачественно или произошла его деформация, то протечка такой крыши обеспечена, что негативно скажется на эксплуатации и ее состоянии.

Выбирая уплотнитель, рекомендуется приобретать материал качественный, не нужно экономить на этом, так как более дешевый материал приведет к снижению срока службы теплоизоляции, а также стропильной системы.

Специализированные магазины и строительные рынки рады предложить несколько видов уплотнителей:

• Универсальный
• Саморасширяющийся
• Профильный

В состав саморасширяющегося уплотнителя входит пенополиуретан, который пропитывается полимерными составами, такими как акрил. Основным предназначением является закрыть верхнюю часть кромок листов кровли и прочно соединить скаты крыши, тем самым обеспечить дополнительную гидроизоляцию под металлочерепицу.

Профильный уплотнитель изготавливается из вспененного полиэтиленового состава, который обладает устойчивостью к влаге, но способен пропускать воздух, благодаря этим качествам он широко применяется для вентиляционной системы кровли. Этот материал имеет свои особенности — он повторяет конфигурацию кровельной формы, что благотворно влияет на герметизацию.

В изготовлении универсальных уплотнителей применяют полиуретановую пленку, которая способна фильтровать пыль и мусор, и при этом не пропускает воздух под кровлю.

Уплотнители рекомендуется устанавливать после крепления металлочерепицы, между коньком и кровельным материалом. Особенно важно для крыш, имеющих шатровый скат и участков, где конек по отношению к кровле устанавливается диагонально.

Инструменты, используемые при монтаже кровли и конька:

• Для резки металлических изделий используют механические ручные ножницы для металла
• Пила с мелким зубом
• Электрический лобзик
• Дисковая пила

Нужно не забывать то, что после резки листов металла необходимо смести опилки, которые могут в последствии проржаветь и повредить покрытие.

Категорически запрещено резать материал болгаркой. Это связано с тем, что воздействие высокой температуры повредит и покрытие, и цинк, что приведет к быстрой коррозии.

Крепление конька металлочерепицы

1. Перед монтажом первым делом необходимо убедиться, что ось конька ровная — это место соединения всего верхнего края крыши. Но если и будет незначительная кривизна (допускается до 2 см), она не повлияет на установку конька, но если существуют более максимальные отклонения их нужно исправить
2. В коньковые пазы укладывается прослойка стекловаты, это защитит кровлю от снега, заметающего ветром в зимний период.

   Но важно не переборщить, а иначе можно нарушить вентиляцию

3. Справится с монтажом в одиночку, не получится, поэтому понадобится хотя бы два человека. Далее для подъема конька первый помощник должен подать один конец конька, а после другой должен помочь подцепить противоположный конец
4. Далее нужно произвести укладку конька на внешнюю кромку крыши, ровно по краю металлочерепицы.

   При этом должны соблюдаться пропорции и нельзя допустить лишних вертикальных зазоров

5. На противоположной стороне помощник должен контролировать край элемента, чтобы не было перекоса по отношению к оси
6. Если укладка конька произвелась правильно, то его необходимо закрепить шурупами по внешнему краю. Далее натягивается шнур, по которому будут выравниваться, и фиксироваться внутренние стороны коньковых углов.

   Натягивая шнур, его закрепляют на ребре конька на нулевой точке

7. Следующим этапом будет монтаж остальных планок по этому уровню
8. При креплении конька к металлочерепице, шурупы следует вкручивать не часто, но тем не менее периодически нужно проверять уголки, что бы они не отходили

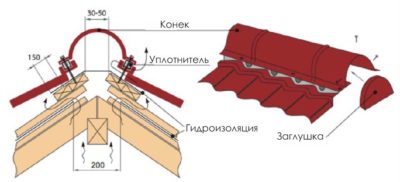

Схема монтажа конька металлочерепицы

Несколько советов

• Конек, у которого нет обортовки, является недостаточно жестким и после установки выглядит не эстетично
• Перед заготовкой материала, необходимо высчитать требуемое количество, но учитывая нахлест в 5 см
• Приступая к кровельным работам, нужно подготовить трап и страховку, а из материалов предварительно заготовить: строительный шнур, саморезы, шуруповерт

Для удобства монтажа работу лучше производить вдвоем или втроем, так как перемещения по кровле очень затруднительно.

После установки конька можете перейти к монтажу других элементов. Вы можете осуществить монтаж снегозадержателей на металлочерепицу. Данный элемент на кровле обеспечивают безопасный сход снега. Также они необходимы, чтобы не случилось деформации крыши под массой обледенелого снега.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

о монтаже конька металлочерепицы

В видео наглядно показывают порядок работ по монтажу конька.

Источник: http://MegaBeaver.ru/materials/metallocherepica/elementy-metal/montazh-konka-metallocherepicy-poryadok-rabot.html

Как лучше крепить конек на металлочерепицу?

Конёк для металлочерепицы – важный элемент декора, имеющий незаменимую практическую ценность: предохранение кровли и материала под ней от осадков, термоизоляция и вентиляция крыши. Также этим термином называют деревянный брус, скрепляющий скаты на стыке. Однако, сегодня мы рассмотрим первый вариант – покрытие для устранения зазора между металлочерепицами. Монтаж любого конька на металлочерепицу – едва ли не конечный этап в строительстве крыши. Но при этом достаточно ответственный, ведь от правильной установки зависит сохранность всей крыши.

Основные разновидности конька

Чтобы понять, как крепить конек на металлочерепицу, следует рассмотреть существующие разновидности, соответствующие типам самих крыш.

1. Прямой (прямоугольный). Планки для этого типа проще установить, они значительно дешевле вариантов ниже, однако, сильно уступают им в эстетике. Предпочтительны для простых двухскатных и вальмовых крыш. Прямой конёк требует подкладку-уплотнитель, чтобы не терять своих термоизоляционных свойств. Несколько ограничен в дополнительных возможностях самими производителями. Различают простой и фигурный прямой конёк.
2. Полукруглый. Практически универсальный. Кроме интересного внешнего вида, отличается лишь установкой специальных заглушек, предохраняющих свободное пространство между материалами от грязи, пыли, мелкого мусора.
3. Врезной и пересечный. Узкоспециализированные материалы для вальмовых и полувальмовых крыш. Первые врезаются в скаты, а вторые располагаются горизонтально и не имеют характерного угла. Часто их геометрию используют для создания слива крыши.
4. Декоративные модели. Могут быть абсолютно любой формы. Как видно из названия, эти планки не выполняют в полной мере всех строительных нужд. Тем не менее они являются прекрасным архитектурным решением на многих типах зданий.

Основные рекомендации по выбору типа конька

1. Вентилируемый конёк для металлочерепицы – залог продолжительного срока службы материалов. Из-за разницы температур между пространством под кровельным материалом и внешней средой, конденсат неминуем. Так как основной «скелет» крыши состоит из древесины, то последствия у этого могут стать печальными.

1. Вы наверняка будете уверены в соответствии цветов.

   К тому же большинство популярных производителей изначально готовят такие строительный «наборы», выдержанные в одном стиле и полностью совместимые друз с другом крепёжными системами.

2. Отличие полукруглого от прямоугольного по функциональным особенностям несущественны, поэтому нет смысла тратить лишние деньги при отсутствии повышенных требований к внешнему виду дома.

3. Установка конька на металлочерепицу – процесс не сложный, но очень точный: любой зазор может привести к внеочередным финансовым потерям в будущем.

Дополнительные материалы

Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.

Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.

Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.

В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.

Этапы монтажа конька на металлочерепицу

Для установки всей кровли из металлочерепицы желательно иметь хотя бы одного помощника, так как работа щепетильная и требует повышенного внимания от строителя.

Перед установкой следует убедиться в ровности (до 2 см) линии на стыке скатов.

Возможные «отклонения от нормы» в разы уменьшат срок службы конька.

1. Высчитываем нужное количество планок по несложной формуле N=Lс.÷(Lп. – А), где Lс. – длина всех скатов в мм, Lп. – длина одной планки, а А – нахлёст планок на стыках (от 5 до 10). Важно, чтобы длина планки не была меньше 15 см. В противном случае допустить фатальную ошибку и смысла в проведении сложного монтажа не будет.
2. Укладываем уплотнитель. Не следует трамбовать его, иначе кровля лишиться вентиляции. Также, можем использовать для этих целей обыкновенную стекловату.
3. Примеряем первую крайнюю планку конька. Устанавливать следует максимально ровно. Как говорится, семь раз отмерь. Далее нужно закрепить конструкцию саморезами с каучуковыми или прорезинеными головками.
4. С помощью натянутой верёвки вдоль стыка скатов создать горизонтальный уровень, под который и будут равняться все остальные элементы конька.
5. Продолжаем крепление конька металлочерепицы внахлёст, равняя каждый последующий элемент по бечёвке. Шаг саморезов при закручивании делаем в 5-6 см, чтобы предотвратить «шлёпание» подконьковых элементов в особо ветреную погоду.
6. В самом конце, в закреплённый материал устанавливаются все идущие в наборе заглушки.
   Качественный монтаж конька металлочерепицы способен продлить срок эксплуатации дома на десяток лет, а, в случае, если планируется жилой чердак или мансардна, защита от проливных дождей – едва ли не главная задача всей крыши.

Источник: https://stroicod.ru/material/metallocherepica/kak-krepit-konek-na-metallocherepicu.html

Монтаж конька металлочерепицы: как правильно осуществить

Красивый и даже в чем-то сказочный термин «конек» таит за собой много трудностей и  забот. Но сейчас, кровельные работы на этом самом верхнем элементе крыши значительно упрощены, за счет того, что производители освоили выпуск специальных добрных элементов. В данной статье мы расскажем о том, как осуществляется  монтаж конька металлочерепицы.

Что это такое

Такие коньки представляют собой профилированный металлический лист, имеющий вид наружного угла. Они обортованы внутрь прессованными загибами на 1.5 см по кромкам.

Комплектация подобных доборных элементов включает и необходимые аксессуары, а также дополнительные детали. В их число входят специальные крепления и уплотняющие шайбы, которые обеспечивают надлежащую герметичность и предотвращают протекание кровельного покрытия.

Дополнительные аксессуары, обычно, подбираются из того же типа материала, что и вся кровля. При этом необходимо учитывать ее цвет, а также архитектурный стиль.

Металлические кровельные коньки применяются, чтобы оформить верхнее ребро на скатных крышах различных по предназначению построек — жилых домов, дач, промышленных и сельскохозяйственных зданий и сооружений.

Учитывая то обстоятельство, что крыши отличны по своей форме, типы данных доборных элементов тоже разделяются на несколько видов.

Основные типы коньковых элементов для металлических кровель

Виды металлических коньков

Правильно смонтированный конек для металлочерепицы почти не заметен на крыше. Ставится такой элемент, очень часто, вместе с дополнительными вентиляционными деталями.

Вот его основные типы.

• Полукруглый конек. Используется для установки на стыках скатов. С торцевых частей закрывается специальными заглушками, которые придают ему законченный вид.
• Прямой (прямоугольный) конек. Применяется для различных типов скатных кровель из металлочерепицы. Стоит меньше, чем полукруглый аналог, помимо этого, заглушки для него не нужны. По своему внешнему виду чуть проигрывает предыдущему типу.
• Узкий декоративный конек. Играет больше эстетическую роль, чем функциональную. Применяется при обустройстве крыш шатрового типа, шпилей, а также беседок.
• Изогнутые коньковые элементы, имеющие прямой либо щипцовый конец.
• T- и Y-образно изогнутые коньки. Используются, чтобы скреплять прямые коньки на участках примыкания их друг к другу.
• Торцовые доборные элементы применяются, чтоб покрывать фронтоны.

Уплотнители под доборные элементы для конька

Обратите внимание! Уплотнители под коньки для металлочерепицы — это очень важный элемент водостока. Они надежно препятствует попаданию осадков – дождя и снега во внутреннее пространство крыши, а затем и в помещения здания.

Любой из тех, кто живет в собственном доме, осведомлен о том, что такое протечки воды через кровлю, из-за чего ремонты приходится делать чуть ли не каждый год.

Некоторые специалисты считают, что эта проблема может возникать лишь тогда, когда кровельное покрытие было настелено некачественно. Но это далеко не так. Чтобы избегнуть ее, необходимо и надежно герметизировать верхнее ребро кровли. Для этого и нужны уплотнители.

Благодаря применению подобного дополнительного элемента, не только изолируются внутренние помещения дома, но и продлевается срок службы теплоизоляционного материала, а также стропильной системы.

В итоге вся внутренняя отделка тоже прослужит намного дольше, а звукоизоляция и ветрозащита станут надежнее.

Исходя из всего вышеизложенного, уплотнители настоятельно рекомендуется ставить, перед тем как осуществить крепление конька металлочерепицы, меж ним и основанием кровли.

В особенности это касается шатровых крыш и тех участков, на которых конек монтируется по отношению к уклону кровли диагонально.

Сейчас производителями выпускаются три основных вида уплотнителей, это: саморасширяющиеся, универсальные, а также профильные приспособления.

Профильный тип отличается тем обстоятельством, что для него основой служит особый вспененный полиэтилен. Универсальные уплотнители производят из полиуретановой пенки, она работает как обыкновенный фильтр.

Через ее толщу без проблем проходит воздух, но, в, то, же самое время, она не дает накапливаться излишней влаге и помимо этого, не пропускает снег и грязь под кровельные листы.

Саморасширяющаяся разновидность производится из пенополиуретана, который пропитывается полимером, как правило – это акрил.

На поверхности такого уплотнителя для удобства монтажа есть самоклеющийся участок, закрытый защитной полосой. Этот тип прекрасно подходит, чтоб заполнять любые щели.

Установка конька

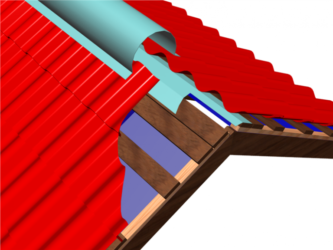

Схема установки полукруглого конька

Конек-металлочерепица имеет лишь одно предназначение: замкнуть собой верхние кромки листов кровельного покрытия и надежно связать этим скаты вашей крыши.

Обратите внимание! Рекомендуется подбирать ширину полок конькового уголка не меньше 15см. В противном случае, сильные зимние ветра могут намести снег в чердачное помещение.

Помимо этого, следует упомянуть, что коньки, не имеющие обортовку, обладают недостаточной жесткостью и после монтажа не очень красиво выглядят снизу.

Для начала вам надо приобрести комплект металлических коньков, высчитанный по длине кровли. Не забудьте при этом учесть обязательный нахлест их друг на друга не менее 5 см.

Перед кровельными работами подготовьте трап и страховку. Из инструментов вам обязательно понадобятся строительный шнур, саморезы и электродрель с насадкой под них либо шуруповерт.

Удобнее всего работу производить вдвоем, а еще лучше втроем с напарниками, потому как перемещения туда-сюда по верхнему коньковому ребру кровли очень затруднительны. Помощники облегчат вам задачу.

1. Первое, что вам надо будет сделать – убедиться, что коньковая ось ровная (это участок, где смыкаются все верхние края крыши). Небольшая степень кривизны (не больше 2см) не сможет отразиться на монтируемом коньке. Однако более существенные отклонения необходимо будет максимально исправить.
2. Даже если вы приобрели доборные элементы с шириной полок больше 20 см, не забудьте уложить в коньковые пазы легкую прослойку стекловаты. Не переусердствуйте с уплотнителем, в противном случае вы можете нарушить вентиляцию. Данная мера защитит кровлю от ветра, заметающего снег под волны листов кровли.
3. Можете использовать и промышленные уплотнители, так называемые «филеры», которые уже были описаны нами выше. Следует сразу предупредить, что они достаточно дороги.
4. Далее ваш подающий помощник должен подцепить один коньковый уголок, примите его. Ваш второй напарник на противоположной стороне кровли должен сделать то же самое.
5. Затем металлочерепица-конек должна быть вами уложена на внешнюю кромку конька крыши, вровень с крайними из листов покрытия. Обязательно соблюдайте пропорции и старайтесь не допустить лишнего вертикального зазора.
6. Ваш помощник, в это время, на противоположной стороне крыши должен следить за тем, чтоб внутренний край доборного элемента  крыши не съезжал, либо не перекашивался, относительно оси.
7. Если все прошло нормально, зафиксируйте внешний край конька к кровле шурупами. То же самое необходимо сделать и с другим элементом. Вслед за этим настает очередь шнура. Его концы закрепите на ребре, нулевой точке металлических коньков, любым удобным для вас методом. Чуть приподнявшись над шнуром, посмотрите на линию конька.
8. По этому ориентиру выровняйте и зафиксируйте внутренние стороны коньковых уголков.
9. Вслед за этим можете монтировать оставшиеся планки, следя за их положением, относительно шнура.
10. О том, как крепить конек на металлочерепицу. Шурупы вкручивайте не редко и не часто. Просто, время от времени, проверяйте уголки, чтоб они не хлопали. В противном случае, при сильном ветре вы будете слышать раздражающие звуки.

После того, как закрепите шурупами, по гребням волн черепицы, все коньковые уголки, спросите у стоящего внизу помощника: все ли нормально? Если услышите положительный ответ, соберите шнур и спускайтесь на землю – ваша работа окончена.

Источник: https://krovlyakryshi.ru/cherepica/metallocherepica/montazh-konka-metallocherepicy-505

Что это данное

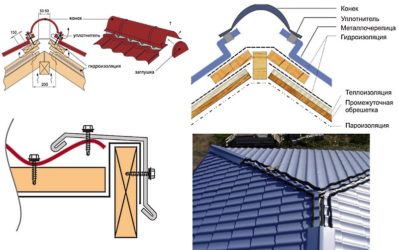

Схема конька металлической черепицы

Такие коньки собой представляют профилированный металлический лист, имеющий вид внешнего угла. Они обортованы вовнутрь прессованными изгибами на 1.5 см по кромкам.

Комплектация аналогичных доборных компонентов включает и нужные атрибуты, а еще добавочные детали. В их число входят специализированные крепежи и уплотняющие шайбы, какие предоставляют необходмую непроницаемость и предохраняют течь покрытия для кровли.

Добавочные атрибуты, в большинстве случаев, выбираются из того же типа материала, что и вся крыша. При этом стоить учесть ее цвет, а еще стиль архитектуры.

Железные кровельные коньки используются, чтоб оформить верхнее ребро на скатных кровлях разных по назначению строений — домов для жилья, дач, индустриальных и сооружений и сельскохозяйственных зданий.

Если учесть то обстоятельство, что кровли хороши по собственной форме, виды данных доборных компонентов тоже делятся на несколько вариантов.

Важные виды коньковых компонентов для железных крыш

Виды железных коньков

Правильно смонтированный конек для металлической черепицы практически не виден на кровле. Ставится элемент такого рода, достаточно часто, вместе с добавочными вентиляционными деталями.

Вот его важные виды.

• Полукруглый конек. Применяется для установки на соединениях скатов. С торцевых частей прикрывается специализированными заглушками, какие ему дают завершенный вид.
• Прямой (прямоугольный) конек. Используется для разных видов кровель скатного типа из металлической черепицы. Стоит поменьше, чем полукруглый аналог, плюс к этому, заглушки ему не требуются. По собственной внешности чуточку проигрывает прошлому виду.
• Узенький декоративный конек. Играет больше художественную роль, чем практичную. Используется при обустраивании кровель шатрового типа, шпилей, а еще беседок.
• Изогнутые коньковые детали, имеющие прямой или щипцовый конец.
• T- и Y-образно изогнутые коньки. Применяются, чтоб скреплять прямые коньки на участках примыкания их друг к другу.
• Торцовые доборные детали используются, чтобы покрыть фронтоны.

Уплотнители под доборные детали для конька

Стоит обратить внимание!

Уплотнители под коньки для металлической черепицы — это очень важный компонент водостока. Они прочно мешает попаданию осадков – атмосферных осадков во пространство внутри кровли, а потом и в помещения строения.

Каждый из тех, кто живёт в собственном доме, проинформирован про то, что такое протечки воды через крышу, из-за чего ремонты необходимо делать едва ли не каждый год.

Отдельные профессионалы уверены в том, что проблема такого рода может появляться только тогда, когда покрытие для кровли было уложено плохо. Но это совсем не правильно. Чтоб избегнуть ее, нужно и прочно покрывать герметиком верхнее ребро крыши. Для этого и необходимы уплотнители.

Благодаря использованию аналогичного добавочного компонента, не только изолируют помещения находящиеся внутри дома, но и увеличивается срок службы материала для теплоизоляции, а еще системы стропил.

В конце концов вся отделка внутри тоже отслужит значительно длительнее, а шумоизоляция и ветрозащита станут надежнее.

Если исходить из всего, что было сказано, уплотнители настойчиво рекомендуется ставить, прежде чем выполнить крепление конька металлической черепицы, меж ним и основой крыши.

А именно касается это шатровых кровель и тех участков, на каких конек устанавливается в отношении к уклону крыши по диагонали.

Теперь изготовителями выпускаются три главных вида уплотнителей, это: саморасширяющиеся, многофункциональные, а еще профильные устройства.

Профильный вид разнится тем обстоятельством, что ему основой работает особенный полиэтилен вспененный. Многофункциональные уплотнители делают из полиуретановой пенки, она трудится как обычный фильтр.

Через ее толщу без проблем проходит воздух, но, в, то, же пришло время, она не предоставляет собираться лишней влажности и плюс к этому, не пропускает снег и грязь под кровельные листы.

Саморасширяющаяся разновидность изготавливается из пенополиуретана, который пропитывается полимером, в основном – это акрил.

На плоскости такого уплотнителя для удобства монтажа есть самоклеющийся участок, закрытый защитной полоской. Данный тип отлично подходит, чтобы наполнять любую щель.

Как установить конек для металлочерепицы?

Конек для металлочерепицы является неотъемлемым элементом металлической кровли. Он надежно защищает чердачное пространство и стропильную систему от внешнего воздействия (дождя, снега и различного мусора), а также выполняет вентиляционную функцию. Монтаж конька не отличается особой сложностью, поэтому предстоящие работы можно выполнить своими руками, сэкономив определенную сумму на вызове строительной бригады. Главное — это изучить некоторые тонкости установки конька из металлочерепицы и неуклонно следовать всем инструкциям и рекомендациям.

Доборные элементы для металлочерепицы.

Разновидности коньков для крыши из металлочерепицы

Коньковая планка выполняет не только защитную функцию, но и является важным элементом декора, то есть от правильности ее установки зависит эстетичный вид крыши. Коньки изготавливаются в различном цветовом и фактурном исполнении, так что вы с легкостью подберете наилучший вариант для конкретного случая. А чтобы будущая конструкция выглядела гармонично, такие планки рекомендуется покупать в том же магазине, где была приобретена металлочерепица.

Сегодня на рынке строительных материалов можно встретить такие виды коньков для металлической черепицы (рис. 1):

Рисунок 1. Виды коньковых планок для крыши.

1. Полукруглые. Часто используются для защиты состыковочных мест на двухскатных и четырехскатных крышах. Для предотвращения попадания в подкровельное пространство влаги и мусора их торцы оснащаются специальными заглушками.
2. Прямоугольные. Их можно устанавливать на любые типы крыш. Они имеют меньшую стоимость, чем первый вид, и не нуждаются в монтаже заглушек.
3. Узкие декоративные. Имеют узкий профиль, поэтому их основной функцией является не защита, а декор. Декоративные планки нашли свое применение при обустройстве шатровых кровель, шпилей и беседок.
4. Т- и Y-образные. Применяются для соединения между собой прямоугольных коньков.

Покупая коньки для крыши из металлочерепицы, необходимо обращать внимание на их ширину, которая должна быть не менее 15 см. В противном случае при сильном ветре под них будут попадать влага и мусор. При выборе коньков рекомендуется отдавать предпочтение изделиям с обортовкой. В этом случае они будут иметь повышенную жесткость и прочность.

При покупке конька для металлочерепицы его габариты рассчитываются по специальной формуле: H = 0.5xBxk, где Н — высота конька, В — ширина покрываемого здания, k — коэффициент уклона крыши. Коэффициент уклона представлен в таблице (рис. 2).

Конструкция коньков для металлочерепицы

Основными конструктивными элементами коньков под металлочерепицу являются:

Рисунок 2. Коэффициент уклона.

• вентиляционная планка;
• вентиляционная лента;
• уплотнитель;
• крепежные элементы.

Подобное устройство конька крыши из металлочерепицы позволяет надежно закрепить изделие к металлическим листам и обеспечить его высокую функциональность. Одним из самых важных элементов водосточной системы кровли является уплотнитель. Именно он защищает стропильную систему и чердачное пространство от атмосферных осадков и различного мусора. Уплотнитель монтируется между коньковой планкой и металлическими листами (рис. 3).

Уплотнители бывают нескольких типов:

1. Профильный. Изготавливается из вспененного полиэтилена. Данный материал характеризуется прекрасной влагозащищенностью и воздухопроницаемостью, благодаря чему кровля из металлочерепицы сохраняет естественную вентиляцию воздуха. Еще одним преимуществом полиэтилена является способность принимать форму кровельных листов, тем самым обеспечивая отличную гидроизоляцию.
2. Универсальный. Производится из полиуретановой пленки. Надежно защищает внутреннее пространство от пыли и влаги.
3. Саморасширяющийся. Изготавливается из пропитанного акрилом пенополиуретана. Крепится к основанию с помощью самоклеящейся пленки.

Монтаж конька для крыши из металлочерепицы своими руками

Перед тем как установить конек на металлочерепицу, необходимо подготовить следующие инструменты и материалы:

Рисунок 3. Монтаж уплотнителя.

• шуруповерт;
• ножницы по металлу;
• строительный уровень;
• рулетку;
• трап;
• страховочный шнур;
• крепежные элементы.

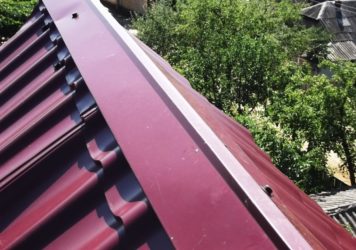

Монтаж конька металлочерепицы является завершающим этапом кровельных работ, то есть он выполняется после того, как вся крыша покрыта металлическими листами.

Первым делом следует убедиться, что скаты кровли пересекаются по прямой линии. Максимально допустимое отклонение составляет 2 см. Большие неровности отрицательно скажутся на внешнем виде конька и его сроке службы.

Выполнять монтажные работы лучше с двумя помощниками, так как вам придется часто перемещаться по верхнему срезу крыши, а это достаточно сложно, поэтому ваши руки должны быть свободными.

Сидя на трапе, попросите помощников подать вам два противоположных уголка, после чего установите конек на кромку кровли таким образом, чтобы он совпадал с крайними листами.

Ровность укладки контролируйте с помощью строительного уровня и своих помощников. Если все уложено правильно, с помощью шуруповерта прикрутите наружную часть конька к кровельным листам. Точно так же выполняется установка следующих элементов. После того как внешние элементы конька установлены, закрепите внутренние детали.

Крепежные элементы (саморезы) следует ввинчивать с таким шагом, чтобы конек даже при сильном ветре не издавал хлопающих звуков.

Шурупы вкручиваются в гребень «волны» профилированного листа. При этом рекомендуется устанавливать уплотняющие прокладки, которые не только увеличивают сцепление соединяющихся элементов, но и принимают на себя все температурные деформации. Выполнив крепление последнего элемента, необходимо удостовериться в ровности конька. Если никаких отклонений не видно, работы можно считать законченными.

Разобравшись, как крепить конек на металлочерепицу, можно смело приступать к монтажу. При этом не забывайте, что высотные работы отличаются травматизмом, так что не пренебрегайте техникой безопасности, используя страховочный шнур, трап и другие приспособления.

Источник: https://masterprofnastila.ru/ustroystvo/konek-dlya-metallocherepicy.html

Конек для металлочерепицы: виды, вентиляция и монтаж

Коньковые планки на двухскатной, вальмовой или шатровой кровле закрывают стык ее верхних кромок, герметизируют его и обеспечивают воздухообмен в подкровельном пространстве.

Конек для металлочерепицы — это самая верхняя деталь крыши, он монтируется последним. От точности и качества установки коньковых элементов зависит герметичность и долговечность всей кровельной системы, сухость и тепло в доме.

Устройство и назначение

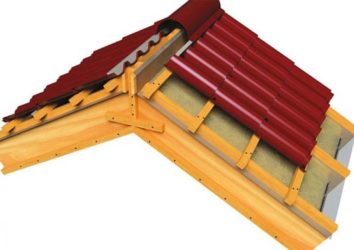

Как сделать конек на крышу из металлочерепицы?

Скатная кровля имеет два или более скатов — плоских участков крыши. Их верхние кромки встречаются вдоль прямой линии. Между кромками имеется некоторый зазор. Чтобы крыша не протекала, этот зазор необходимо перекрыть.

Вторая функция — организация циркуляции воздуха в подкровельном пространстве. Коньковые планки бывают разных видов.

Формы коньков для металлочерепицы

Самый простой вид конька — это согнутый посередине лист металла, накрывающий линию стыка скатов уголком. Он крепится к обрешетке кровельными саморезами. На практике такой вид коньковой планки для металлочерепицы применяют редко, в качестве бюджетного или временного решения. Плоский коньковый элемент ухудшает внешний вид кровли из металлочерепицы.

Круглый, а точнее — конек полукруглый для металлочерепицы штампуется из такого же металлического листа, что и металлочерепица. Он имеет аналогичное защитное покрытие. В поперечном сечении он представляет собой круглую арку. Такой профиль обеспечивает большую устойчивость к ветровой и снеговой нагрузке, и напоминает внешним видом черепицу.

Фигурный конек для металлочерепицы в сечении представляет собой комбинацию треугольника и трапеции. Он хорошо прилегает к кромкам скатов и обеспечивает достаточное пространство для организации качественного воздухообмена.

Размеры

Круглые элементы поставляются двух размеров — большие и малые.

Большой коньковый профиль для крыши из металлочерепицы имеет радиус окружности 80 мм и расстояние между кромками 325 мм. Он используется для кровель с небольшим углом уклона.

Радиус малого – 75 мм, расстояние между кромками — 220 мм. Он лучше подойдет для скатов, встречающихся под острым углом, а также для скатов небольшой протяженности, таких, как беседки или навесы.

Простой треугольный конек под металлочерепицу сгибается под углом 100о, ширина его сторон — по 140 мм.

Размеры трапециевидного фигурного элемента: сторона треугольной части 118 мм, вертикальной — 30мм и отбортовки — 50 мм.

При монтаже угол конька для крыши можно изменять в достаточно широких пределах.

Установка на двухскатную крышу

Для монтажа конька крыши из металлочерепицы потребуется лестница достаточной длины или инвентарные подмости.

При установке конька на высоте обязательно использование строительной каски и страховочного пояса, надежно закрепленного к массивным неподвижным элементам. Если таковые отсутствуют, пояс крепят к прочной веревке, перекинутой через верх кровли и закрепленной внизу.

Как крепится конек на металлочерепицу?

При монтаже двускатной крыши о стыке скатов следует позаботиться до начала крепления листов. К обрешетке возле верхней кромки ската добавляют две дополнительные подконьковые доски: по одной с каждого ската. Их выбирают на 5-10 мм толще, чем основные, они обеспечивают надежную опору.

Между подконьковыми досками следует оставить зазор в 5-10 см для прохождения воздуха. На верхнюю кромку кровли из металлочерепицы монтируют уплотнитель.

Крепление элементов конька для металлочерепицы начинают со стороны преимущественного направления ветров. Особенно важно точно установить первый коньковый элемент.

После того, как он выровнен относительно обоих скатов, протягивают разметочный шнур, по которому крепят с нахлестом в 5-15 см остальные элементы. В последнюю очередь устанавливают концевые заглушки для конькового профиля.

Важно! Для крепления конька к металлочерепице используют более длинные саморезы, чем для самих листов (на 10-20мм).

Если угол, под которым сходятся скаты кровли, не равен углу сгиба приобретенных доборных элементов, подгибать их лучше на земле. Раскраивать элементы на крыше также не рекомендуется, для этого лучше сделать стапель внизу.

Монтаж для четырехскатной крыши

Как правильно установить конек на четырехскатной кровле?

На вальмовой крыше несколько стыков между скатами: горизонтальный и четыре наклонных. Для таких крыш чаще всего применяется установка полукруглого конька на металлочерепицу.

Как крепить конек на металлочерепицу?

Сначала монтируются коньки на наклонных стыках. Далее устанавливаются дополнительные коньковые доски обрешетки и уплотнители.

На следующем этапе потребуется монтировать верхний, горизонтальный стык. И, наконец, крепятся коньковые узлы — переходные элементы, соединяющие верхний и наклонные стыки скатов. Они изготавливаются из пластмассы, окрашенной в тот же цвет, что и коньковые элементы, и листы.

Переходные элементы подбираются под угол наклона скатов вальмовой крыши. Ставить их следует так, чтобы они несколько возвышались над уровнем верхнего стыка. Это позволит исключить затекание воды под начало наклонного стыка.

Как перекрыть зазор под коньком

Профиль кровельных листов имеет переменную высоту. При этом между верхней частью листа и кромкой конька на крыше образуются зазоры. Если оставить их без уплотнения, при значительном ветре дождь или снег будут попадать под кромку, нарушая герметичность кровли. Поэтому зазор перекрывают уплотнительными элементами.

Однако полностью перекрывать зазор тоже плохо: в подконьковом пространстве образуется застойная зона с нарушенной циркуляцией воздушных масс.

При выборе уплотнителя следует отдавать предпочтение тем способам, которые обеспечивают достаточное движение воздуха.

Виды и свойства уплотнителей

Самый простой и дешевый способ — задуть в зазор монтажную пену. Однако при этом щель будет полностью перекрыта, и влажный воздух будет застаиваться под кровлей, разрушительно действуя на обрешетку и стропильную систему. Придется прорезать вентиляционные щели ножом.

Универсальные самоклеящиеся уплотнители из вспененных полимеров гарантируют безупречный внешний вид кровли, но обладают тем же недостатком — препятствуют воздухообмену.

Наилучшим вариантом (но и самым дорогостоящим) будут самоклеящиеся профильные уплотнители. Они подбираются под конкретную модель металлической черепицы и повторяют ее профиль.

С равным шагом в них проделаны отверстия, гарантирующие качественный воздухообмен. При монтаже кровли уплотнители наклеиваются вдоль верхней кромки последнего ряда металлочерепицы и обжимаются кромкой конькового элемента.

Саморасширяющиеся ленты также являются универсальными. При контакте с воздухом они вспениваются и увеличивают свой объем в несколько раз, перекрывая зазор. Для обеспечения вентиляции конька ленты наклеивают с небольшими промежутками.

Альтернатива уплотнителям – аэроэлемент

Аэроэлемент — это самый совершенный и технологичный способ уплотнения коньковых конструкций. Он представляет собой ленту сложной конструкции. По краям ленты расположены гофрированные полосы с самоклеящимся слоем, соединяемые с верхними кромками скатов кровли.

Они позволяют закрепить материал к кровельным листам. Через складки полос осуществляется вентиляция подконькового пространства. Средняя часть ленты сделана из полипропиленового полотна или сетки, также пропускающей водяные пары. Стоит такой уплотнитель недешево и требует высокой точности при монтаже.

Как установить конек?

Устройство конька крыши проектируется вместе с кровлей и опорной системой. Нужно выбрать подходящие к вашей крыше коньковые планки и уплотняющие детали.

Для опоры конькового элемента укладывается дополнительная доска обрешетки или крепится коньковый брус.

При монтаже коньковых планок на крыше из металлочерепицы важно обеспечить достаточную вентиляцию подкровельного пространства.

Источник: https://www.RoofKey.ru/blog/obsluzhivanie-krovli/konek-dlya-metallocherepitsy/
