Как поставить стропила на четырехскатную крышу?

В этой статье:

Четырехскатная крыша: преимущества и сложности возведения

Определяясь с видом кровли, большинство владельцев частных домов акцентируют свое внимание на экономии расходов при ее возведении. Однако сторонники долговечности и надежности понимают, что лучшим вариантом для жилого здания будут именно четырехскатная крыша. Она обеспечивает равномерность прогрева всей площади, является надежной защитой от осадков и привлекает нестандартным внешним видом. Только построить четырехскатную крышу под силу лишь профессионалам.

Виды вальмовых крыш

Отсутствие щипцов и фронтонов – главное отличие четырехскатной кровли. В зависимости от конструктивных особенностей выделяют 3 вида крыш:

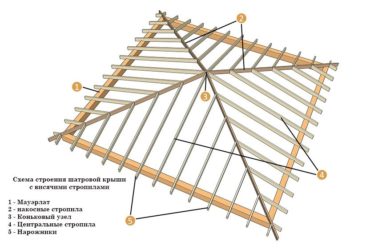

Шатровая – напоминает своим видом пирамиду, в которой скаты, представленные в форме равнобедренных треугольников, выходят с одной точки. Устройство шатровой четырехскатной крыши подходит только для квадратных зданий.
Вальмовая – состоит из двух трапеций, сходящихся в коньке, и двух вальм (треугольных скатов), прилегающим к крайним точкам коньковой балки. Возводиться на зданиях прямоугольной формы.
Полувальмовая – крыша, обладающая жилым подкровельным пространством за счет срезанных фронтонов.

В независимости от выбранного вида кровли, при построении стропильного каркаса возникает масса сложностей.

Как сделать 4 скатную крышу: алгоритм работ

Монтаж вальмовой кровли состоит из следующих этапов:

Расчет материалов, необходимых для стропильного каркаса, паро-, тепло- и гидроизоляции, а также завершающего внешнего покрытия.
Сбор всех инструментов, используемых при строительстве крыши.
Подготовка дерева для стропильной системы: распил досок и обработка их различными антисептическими и противопожарными средствами.
Монтаж каркаса.
Установка паро-, тепло- и гидроизоляционных слоев.
Монтаж кровельного покрытия.
Завершающие работы, связанные с установкой доборных элементов.

Важным моментом является и монтаж вентиляционных устройств, которые необходимы для поддержания здорового микроклимата в доме.

Угол наклона вальмовой крыши

На значение данного параметра влияет несколько факторов:

снеговая и ветровая нагрузка;
тип кровельного материала;
эстетический вид здания.

Соответственно, если в зимнее время выпадает чрезмерное количество осадков, угол наклона скатов должен быть максимальным. В ветряной же местности конек вальмовой крыши лучше опустить. Кроме того, при расчетах следует учитывать максимальное и минимальное значение угла наклона самого кровельного материала, при котором не будут нарушены его функции и свойства. К примеру, у шифера рекомендуемое значение находится в приделах 15-65°. Нарушение указанных границ может быть чревато затеканием влаги в стыки между листами кровельного материала.

Если же брать во внимание практичность, то при использовании чердака в качестве жилого пространства, стоит рассчитать оптимальную высоту потолка. Ее значение может колебаться в приделах 1,9-2,1 м. Но экономичней строить крыши с минимальным углом наклона, так как материала на них израсходуется меньше.

С эстетической стороны, презентабельными являются кровли, высота которых составляет ½ высоты первого этажа.

Расчет стропильной системы вальмовой крыши

В мире инновационных технологий можно рассчитать материал для вальмовой крыши в онлайн режиме. Необходимо лишь знать следующие параметры:

длину основания;
ширину основания;
угол наклона кровли;
длину торцевых свесов;
длину боковых свесов;
шаг стропил.

На результат расчета могут повлиять такие значения как ветровая и снеговая нагрузка, сорт древесины, высота до конька здания и прочие. В общем онлайн-инструменты сегодня дают возможность без особых инженерных знаний предусмотреть примерное количество необходимого материала для построения вальмовой крыши и соответственно, финансовых затрат. Однако лишь профессионалы могут и должны составлять расчеты.

Лучше, чтобы над созданием проекта вальмовой крыши работали опытные специалисты. Так как незначительные ошибки при расчетах, весомо влияют на надежность и долговечность кровли.

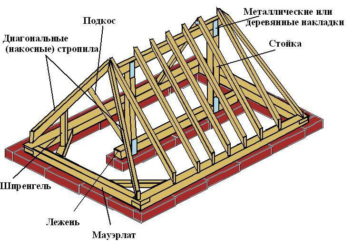

Монтаж стропильной системы классической вальмовой крыши

Так, как квадратных строений гораздо меньше по сравнению с прямоугольными, четырехскатные кровли чаще возводят классического типа. Материал для стропил крыши должен состоять только из качественного высушенного дерева. Весь процесс стройки можно разделить на несколько этапов.

Перекрытие

При возведении стен и заливке армопояса специалисты предусматривают своеобразную нишу по всему периметру под опорные брусья перекрытия. Именно на них укладываются потолочные балки. Между деревом и стеной обязательно закрепляют пару слоев гидроизоляции.

Если ниша не была предусмотрена строителями, балки перекрытия монтируются непосредственно на мауэрлат, установка которого описана ниже. Шаг между досками подбирают в зависимости от параметров утеплителя. Для обеспечения жесткости перекрытия между балками гвоздями закрепляют деревянные перемычки.

Забивать гвозди в дерево следует немного под углом, в противном случае – пиломатериал может растрескиваться.

Укладка мауэрлата

Работы по монтажу деревянного каркаса начинают с установки мауэрлата – бруса значительного сечения (100х100, 100х150), который закрепляют по всему периметру строения. Соединения по длине отдельных участков осуществляются внахлест, как это указано на картинке.

Брус укладывают на слой гидроизоляции, чаще всего – рубероид.

Если стены здания выполнены из кирпича или газобетона для установки мауэрлата предварительно заливают железобетонный пояс, в который заранее вкладывают металлические шпильки с шагом 10-12 см для дальнейшего монтажа бруса.

Диаметр крепежных элементов должен примерно составлять 1 см. Их длина рассчитывается с учетом сечения дерева.

Монтаж вертикальных стоек и коньковой балки

Один из наиболее важных моментов построения стропильного каркаса – выставление прогона. Он должен находиться строго посередине строения. Для этого специалисты отбивают диагонали при помощи нитки, несколько раз перемеряют расстояния от стен до прогона.

Опоры для конькового прогона устанавливаются с примерным шагом 3-4 м, в зависимости от длины здания. Для сохранения их вертикального расположения монтируют временные подкосы. Крепления вертикальных стоек к горизонтальной балке осуществляется прямым стыком или прямым прирубом. Правильность установки прогона сверяют при помощи строительного уровня.

Фиксация боковых наклонных элементов

Прежде, чем приступать к монтажу боковых стропил, на коньковой балке размечают места их фиксации. Как правило, шаг размещения составляет 50 до 150 см. Крепление их верхних концов ничем не отличается от того, что применяется при построении двухскатной крыши. Стропила зарезаются под углом 450 и состыковываются на гранях коньковой балки. Все образовавшиеся верхние узлы стропильной системы вальмовой крыши фиксируются гвоздями и укрепляются металлической или деревянной пластиной.

Нижние концы боковых ног могут монтироваться двумя способами, представленными на рисунке ниже.

Первую схему опирания стропил на мауэрлат применяют, если четырехскатная крыша будет иметь выпуск. Как правило, такие свесы требуют доращивания стропильных досок дополнительными пиломатериалами. Дерево необходимой длинны фиксируют к нижним концам стропил при помощи гвоздей.

Для деревянных, каркасных или зданий из легкого бетона (тем, которым противопоказаны распорные нагрузки) применяют систему со скользящими каркасными элементами. Крепежные детали в данном случае представлены двумя металлическими составляющими. Первая часть фиксирующего узла монтируется на мауэрлат, вторая – на стропила. Между собой они соединяются при помощи длинной прорези.

Скользящие элементы крепления рекомендуют применять и для скрепления стропил на коньковой балке. Таким образом, можно избежать деформационных процессов кровли при усадке дома или сезонных сдвигов стен.

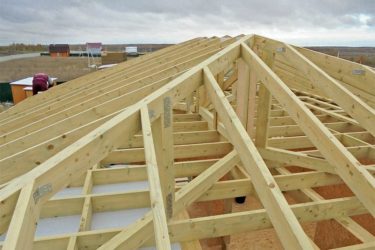

Установка диагональных стропил

Накосные стропила для четырехскатной крыши несут основную нагрузку. Поэтому к их монтажу относятся особенно внимательно. Для обеспечения надежности диагональным опорам их спаривают из двух досок. Данный метод актуален и при необходимости удлинения каркасного элемента. Ведь стандартная длина пиломатериалов (не более 6 м) часто является недостаточной. Кроме того, сдвоенная стропильная нога выдерживает ту же нагрузку, что и брус равнозначного сечения.

Срощенные диагональные стропила вальмовой крыши дополнительно подстраховывают подкосами и шпренгелями. Последний элемент конструкции представляет собой соединение балки и перпендикулярной ей стойки, которая подпирается укосами с двух сторон.

Узел опирания диагональных ног на коньковой прогон

Угловые стропила верхними концами крепятся к прогону, образуя своеобразный узел. На сложность его формирования влияет количество коньковых балок. Консоли выступают вперед относительно подстропильной рамы на 15 см, если по проекту предусмотрен один прогон.

Диагональные ноги подрезают под определенным углом и соединяют на консоли, закрепляя гвоздями. Надежности узлу придает дополнительная металлическая или деревянная накладка, которую именуют еще бобышкой.

Если подкровельное пространство планируют использовать под жилое помещение, предусматривают монтаж двух прогонов. Тогда на концах коньковых балок закрепляют шпренгель (в случае срощенных диагональных ног) или деревянную планку (если диагональные стропила представлены брусом), толщиной не менее 5 см. К этим дополнительным элементам и закрепляют накосные стропильные ноги по схеме, указанной выше.

Нижние концы диагональных ног монтируются к мауэрлату. В качестве крепежных элементов в данном случае используют гвозди и хомуты. Стропилу так же иногда дополнительно страхуют угловой планкой, как это представлено на рисунке ниже.

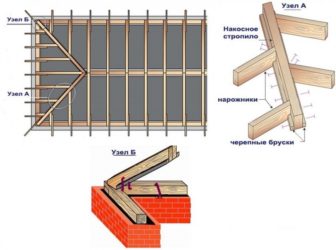

Закрепление недостающих элементов

Укороченные стропила или полуноги боковых скатов и вальм монтируют к диагональным ногам в шахматном порядке. В большинстве случаев, предварительно подрезанные доски закрепляют 2-мя гвоздями с обеих сторон. Но больше повысить несущую способность узла можно другим способом крепления.

Одним из таких способов является применение отрезков брусков (смотрите рисунок выше). Их фиксируют между укороченными стропилами по нижнему краю доски. В результате стропила становиться двутавровой, что значительно увеличивает показатели ее несущей способности.

Завершающие работы по стропильному каркасу и четырехскатной крыше

Последний этап сборки каркаса – монтаж подкосов и растяжек. Первые – представляют собой деревянные балки, которые устанавливаются под углом в 45 0 между лежнем и боковыми стропилами. Вторые – соединяют между собой элементы каркаса для придания большей жесткости конструкции.

После того, как стропильная система собрана, приступают к монтажу паро-, тепло и гидроизоляции, обрешетки, а так же самого кровельного материала.

Для закрепления вышеуказанного материала можно посмотреть видео.

Монтаж стропильной системы четырехскатной крыши — видео

Источник: https://glav-dacha.ru/chetyrekhskatnaya-krysha/

Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;
Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.
Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

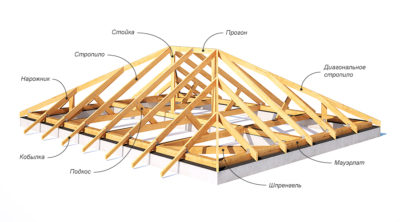

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.
Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.
Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.
Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.
Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.
Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.
Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.
Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

Четырехскатная крыша своими руками — инструкции и расчеты!

Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.

Четырехскатная крыша своими руками

Проектирование кровли

Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.

Четырехскатная крыша

Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.

Проект четырехскатной крыши

Конструкция вальмовой крыши

Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:

функциональность чердака;
вид кровельного покрытия;
атмосферные нагрузки в данном регионе.Схема крыши

Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.

Таблица

Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.

Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.

Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

ножовка;
строительный уровень;
отвес и рулетка;
молоток;
дрель;
шуруповерт;
стамеска;
дисковая пила.

Шаг 1. Укладка мауэрлата

Укладка мауэрлата

В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.

Крепление мауэрлата к стене

Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующего материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.

Крепление мауэрлата к стене

Шаг 2. Монтаж стоек

Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.

Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.

Шаг 3. Крепление центральных стропил

Крепление стропил

Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.

Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.

Шаг 4. Крепление угловых стропил

Монтаж стропильной системы четырехскатной крыши

Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.

Шаг 5. Установка нарожников

Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.

Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.

Шаг 5. Монтаж обрешетки

Шаг обрешетки под профнастил

Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционная мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.

Монтаж обрешетки крыши

На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.

— Четырехскатная крыша своими руками

Источник: https://svoimi-rykami.ru/stroitelstvo-doma/krysha/chetyrexskatnaya-krysha-svoimi-rukami.html

Четырехскатная крыша – расчет размеров, описание конструкции и ее установка (90 фото)

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

Голландская – от боковых скатов отрезают часть от торцевой верхней стороны.
Датская – от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками – оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Фото четырехскатной крыши

Также рекомендуем посетить:

Источник: https://mojdominfo.ru/chetyrexskatnaya-krysha/

Как поставить стропила на четырехскатную крышу?

Завершающий конструкционный элемент здания должен не только надежно защитить от осадков, сохранить тепло, но и подчеркнуть архитектурные достоинства.

Форма классифицируется по: углу наклона (плоские, скатные); наличию сводов, куполов; числу наружных и внутренних ребер; количеству плоскостей (скатов). Чем сложнее система, тем вероятнее, что для выполнения работ придется нанять строительную бригаду.

Необходимо подобрать не самый простой вариант, но интересный с точки зрения дизайна. Четырехскатная крыша – идеальное решение.

Виды

Типы исполнения:

Вальмовая – состоит из двух треугольных скатов, упирающихся вершинами в окончания конька. Две другие плоскости – трапеции.
Полувальмовая – отличается от первого исполнения тем, что часть наклонной поверхности занимает фронтон. Кровля по одной или двум плоскостям имеет укороченный вид. Испытывает меньшие ветровые и снеговые нагрузки. Еще один плюс – возможность установки на мансарде полноценных окон или балконов в области фронтонов.
Шатровая – треугольные скаты сходятся в одной точке. Применение такого решение целесообразно для дома с одинаковыми размерами внешних стен.

Особенности четырехскатных крыш:

Более равномерное распределение нагрузки на фундамент, по всему периметру.
Сокращение объема чердачного пространства – уменьшение расхода тепла на обогрев, сложность организации мансардного помещения.
Хорошее противостояние ветровым и снеговым нагрузкам.
Более высокая жесткость конструкции за счет увеличения числа внешних ребер.

Нюансы четырехскатной крыши:

В окончаниях конькового бруса сходятся центральные промежуточные и диагональные стропила. Организация узла довольно сложная.
К угловым крепятся нарожные стропила.
Необходимо выдерживать угол наклона элементов для создания плоскости под установку кровли.
Уклон углового стропила всегда меньше, чем у центральных и промежуточных. Это самый длинный элемент.
Опорой служат мауэрлат и коньковый прогон.

Инструкция по выбору и расчету стропильной системы

Возведение дома начинают с оформления проекта. Самостоятельная разработка чертежа невозможна без:

изучения технологии строительства;
расчета ферм.

Факторы, влияющие на выбор:

угол наклона скатов;
материал вальмовой кровли;
вес «кровельного пирога»;
ветровые и снеговые нагрузки;
сейсмическая опасность;
габаритные размеры коробки дома, наличие внутренних несущих перегородок, колонн;
планирование организации мансардного помещения.

Уклон скатов определятся не только из эстетических соображений. Важно найти золотую середину между положительным визуальным восприятием и сохранением надежности, функциональности конструкции. Величина угла тесно взаимосвязана практически со всеми вышеуказанными факторами:

Применение всех видов кровельных материалов ограничено диапазоном этого параметра.
Чем меньше угол наклона, тем незначительнее воздействие ветровой нагрузки.
Увеличение до 45-60° гарантирует самостоятельный сход осадков. Воздействие снежного покрова минимизируется.
Уменьшая угол наклона, получаем снижение площади и веса всей системы. Падает расход тепловой энергии для прогрева чердачного пространства.
Организация мансардного этажа маловероятна при малой величине наклона.

Виды стропильных ферм

1. Наслонная – конструкция вальмовой крыши выполняется с опорой на:

внешние стены (мауэрлат);
прогон (коньковый);
на внутренние несущие перегородки, колонны внутри дома через лежень.

Распределение нагрузки происходит за счет установки дополнительных стоек под коньковый брус. Лежень разделяет давление по всей поверхности внутренней перегородки (колонны).

2. Висячая – применяется для строений с максимальным размером фундамента до 6 ~7 метров. Стропилы опираются на стены. Распределение нагрузки с помощью стоек, затяжки, ригеля, подкосов. Для вальмовых крыш такой вид редко используется.

Инструкция по расчету стропильной системы

Выполнение чертежа четырехскатной крыши невозможно без совершения математических расчетов.

1. Размер прогона – определяется исходя из габаритов дома. Стандартное решение: длина за минусом ширины. Середина конькового бруса расположена четко над пересечением диагоналей основания. Линия прогона параллельна фронтальным стенам.

2. Высота конька: Н = b х tgα. b – половина длины торцевых стен дома, α – уклон скатов. Числовое значение тангенса определяется по таблице Брадиса.

3. Размер центральных и промежуточных стропил ската: Lцтр.стр.ската = √( Н² + b²).

4. Длина центральной стропильной ноги вальмы: Lцтр.стр.вальм = √( Н² + b²). При нестандартном выборе размера конька величина b определяется как половина разницы длин дома и прогона.

5. Размер диагональных элементов: Lдгн.стр. = √ (Lцтр.стр.вальм² + b²).

6. Вычисление длин нарожников – используется свойство подобных треугольников. Если углы равны, по одной из сторон выполняется пропорция длин, то будет соблюдаться соотношение остальных составляющих фигуры: D = 3/4 C, значит: Lнар = Lцтр.стр.вальм х 3/4.

7. Расстояние между стропилами зависит от выбора:

Размеров сечения, качества древесины. Чем слабее материал, тем меньше должен быть шаг.
Наличия, вида теплоизоляционного слоя – определяется удобством монтажа утеплителя (60-120 см).
Кровельного материала, его веса и геометрии. Чем больше общая масса, тем меньше шаг. Как и с теплоизоляцией, учитывают размеры листа.

Минимальный шаг между фермами – 60 см, максимальный – 2 метра.

8. Формирование и расчет свесов зависят от предпочтений жильцов и высоты дома. Минимальный размер для 1-этажного строения – 500 мм. Задача – защитить стены от атмосферных осадков.

Постройка вальмовой стропильной системы

Мауэрлат – брус или верхний венец, обвязка дома, к которым крепят стропила. Обеспечивает равномерность распределения нагрузки на внешние стены.

Сечение: 10х10 см ~15*15 см. Армопояс – бетонная армированная конструкция по верхнему периметру стен.

Его задача – укрепить основание под мауэрлат, обеспечить надежную сцепку с кровлей.

Варианты установки мауэрлата:

На армированный бетонный пояс с помощью закладных шпилек, анкеров.
Анкерами в тело стены – кирпичные одноэтажные дома с незначительным уклоном вальмовой крыши.
На последний венец деревянного сруба или верхнюю обвязку каркасного строения.
Монтаж на шпильки, закладываемые в кирпичную кладку.
Скобами, забиваемыми в деревянные вкладыши внутри кирпичной стены и тело мауэрлата.
Проволокой из некаленой стали, закладываемой в момент возведения фасада.
На шпильки, зафиксированные в стене химическим анкером – двухкомпонентным составом. Клей вводится в просверленные отверстия в кладке дома, высыхая, надежно удерживает элемент.

Особенности:

Количество шпилек, скоб, анкеров должно быть больше или равным числу стропильных ног.
Под брус укладывают рубероид или наносят на основание битумную мастику.

Руководство по монтажу:

Разметка отверстий под шпильки, анкера осуществляют укладкой реек на крепежные элементы с последующим ударом по поверхности дерева. По насечкам выполняется просверливание. Брус одевают на шпильки, фиксируют с помощью шайбы и гайки.
Соединение проволокой – концы пропускают поверх планок, делают скрутку.
Схемы наращивания на длинных участках:

Осуществляют укладку балок перекрытия либо на одном уровне с мауэрлатом, либо на брусок, закрепленный к стене. Шаг – 0,6-1 метр.
Стяжка мауэрлата рейками, к которым в дальнейшем будут зафиксированы стойки под прогон.
После завершения на поверхности мауэрлата делают разметку расстановки стропил.

Монтаж прогонов

Коньковый брус испытывает значительные нагрузки, устанавливается на стойки. От правильности работ зависит:

Симметрия конструкции, равномерность распределения веса.
Надежность четырехскатной кровли при максимальных ветровых и снеговых нагрузках.

Краткая инструкция по монтажу:

Схема (висячая, навесная) зависит от наличия внутренних несущих перегородок. Крепление стоек может быть к стяжкам или перекрытиям.
В домах с большими размерами конструкцию необходимо укрепить подкосами для обеспечения сопротивляемости нагрузкам.
Материал для конька и опор выбирают одинакового сечения, не менее 100х100 мм.
Перед работой тщательно замеряют и определяют центральную и крайние точки фиксации стоек. На их количество влияет длина прогона. Шаг – не более 1 метра.

Установка стропил своими руками

Существует два порядка работ:

Сначала центральные стропила, затем – диагональные. Нарожники устанавливаются в последнюю очередь.
Монтаж диагональных элементов, после этого – центральных.

Первый метод считается более простым. Второй позволяет на начальном этапе работ провести контроль симметричности.

Варианты крепления к мауэрлату:

Жесткое – в стропилах выполняют запил, глубина которого – не более 1/3 ширины бруса. Углубления (седло) можно вырезать по шаблону.
Скользящее – применяется для сооружений, дающих усадку. Для фиксации к мауэрлату используют специальный крепеж, плавающие опоры для стропил. При таком методе соединение ног над коньком выполняется шарнирным способом.
Наслонное – окончание стропила опирается на мауэрлат. Свесы вальмовой крыши оформляются с помощью наращивания ног дополнительными рейками (кобылками) меньшего сечения. Этот метод позволяет сэкономить на материале.

Оформление конькового узла центральных, промежуточных противоположных стропил:

Встык – соединение с распилом окончаний ног под углом. Выполняют сопряжение сечений. Крепеж узла производят гвоздями. Дополнительную фиксацию обеспечит металлическая пластина или деревянная накладка.
Внахлест – стропила накладываются друг на друга боковыми поверхностями. Крепление – шарнирное (болт), гвозди.
К коньковому брусу – стыковка сечения стропила с боковой поверхностью прогона.

Источник: https://iso-incru.com/kak-postavit-stropila-na-chetyrehskatnuyu-kryshu/
