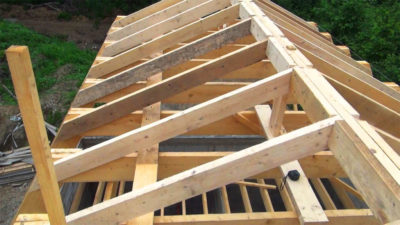

Как поставить стропила своими руками?

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
   • надежно фиксирует нижние концы стропил к балкам;
   • выступает в качестве балок для пола мансардных помещений;
   • служит основой для потолка нижнего этажа дома.
3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

   Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

4. Лежень – продольный брус достаточно большого сечения, основа для крепления стоек. Устанавливается на внутренние несущие перегородки дома и служит для равномерного распределения нагрузки от кровельных стоек.
5. Подкосы – наклонные бруски, упирающиеся в основания опорных брусьев и стропила. Позволяют снизить нагрузку на стропильные ноги, придают конструкции дополнительную жесткость и прочность. В районах с высокой снеговой или ветровой нагрузкой рекомендуют сделать несколько подкосов в одной стропильной ферме.
6. Коньковый прогон – горизонтальный брус в верхней части каркаса, равный по длине всей крыше. Служит для крепления стропильных ног с определенным шагом.
7. Мауэрлат – брусовая обвязка стен дома, необходимая для опоры нижних частей стропильных ног. В деревянном срубе функции этого элемента выполняют бревна верхнего венца.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого  из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

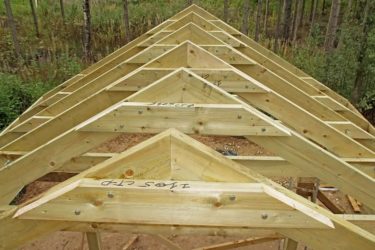

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

• Соломенная крыша своими руками

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Источник: https://besedkibest.ru/o-kryshah/kak-sdelat-stropila-na-dvuhskatnuyu-kryshu/

Установка стропил своими руками: наслонных и висячих

Для того чтобы дом вам прослужил много лет, требуется не только надежный фундамент и крепкие стены.

Нужна еще и надежная крыша, которая защитит дом от превратностей непогоды.

Если крыша ненадежна – никакой фундамент не поможет.

Основой любой крыши является система стропил.

Именно она на себя принимает все порывы ветра, ливни и снегопады.

И от того, насколько крепко и надежно сделана эта система, зависит эффективность работы крыши и срок ее эксплуатации.

Жесткость

Каждый из элементов системы, каждое место соединения элементов должны быть жесткими.

Ни при распоре, ни при сдвиге они деформироваться не должны.

Основой всей конструкции является треугольник.

Самая жесткая геометрическая фигура.

Все фермы, собранные из стропил, имеют именно такую форму.

Необходимая устойчивость крыши обеспечивается жесткой фиксацией стропильных ферм параллельно друг другу.

Малый вес

Крыша не должна иметь большой вес.

Именно по этой причине стропильные системы изготавливают из древесины.

Хотя, если предстоит уложить кровлю, имеющую исключительно большой вес, то несущая основа может быть изготовлена из бетона или металла.

Используется древесина хвойных пород с влажностью не более 18%.

Деревянные элементы в обязательном порядке обрабатывают антипиренами, чтобы защитить дерево от огня, и антисептиками чтобы защитить от насекомых и грибков.

Материал высокого качества

К древесине для изготовления стропил предъявляются особые требования:

• древесина – только 1 сорт. Минимально возможное количество сучков и трещин.Не более 3 сучков на метр. Допустимы небольшие трещины;
• для несущих элементов используются деревянные детали, имеющие площадь от 40 см. кв. и толщину от 5 см;
• длина хвойных досок может составлять 6.5 м, а лиственных досок – до 4.5 метра;
• подушки, прогоны и мауэрлат изготавливают из лиственных пород деревьев, отличающихся твердостью.

Крыши домов по виду и количеству скатов существуют:

• односкатные (крыша, имеющая один уклон).Применяется для простейших построек;
• двускатные. Самый популярный вид крыши;
• четырехскатные или полувальмовые;
• мансардные. Сооружается там, где планируется чердачное помещение сделать жилым.

Конструкция крыши

Выбор конструкции крыши зависит от многих факторов:

• от длины пролета. Чем длиннее пролет, тем большее сечение ноги стропил потребуется, чтобы выдержать нагрузку;
• от величины угла наклона скатов. Чем угол наклона больше, тем меньшее количество осадков скапливается на крыше.Тем меньше будет нагрузка на стропильную систему. А значит, сечение стропил может быть меньшим;
• от требований по долговечности. В принципе, долговечность крыши должна быть такая же, как долговечность всего дома.То есть 100 лет. Однако деревянным элементам через 30 лет требуется ремонт;
• от огнестойкости. Согласно нормам огнестойкость деревянных конструкций должна составлять 45 минут.Чтобы такого предела достигнуть, оперируют сечением элементов. Чем больше сечение, тем больше огнестойкость.Чтобы не увеличивать чрезмерно сечение стропил, но сохранить показатель огнестойкости, используют специальные пропитки, понижающие горючесть;
• от теплотехнических требований к кровле. Чем теплее кровля требуется, тем больше будет ее вес.Соответственно, и сечение конструктивных элементов будет больше.

Конструкция стропильной системы. Основные части

Стропильная система состоит из:

1. мауэрлата. Брус, который служит опорой нижним частям стропил и равномерно распределяет нагрузку на несущие стены;
2. стропильных ног. Основные части системы, на которых держится кровля.Определяют угол наклона скатов и внешний вид кровли;
3. прогонов. Этот элемент скрепляет между собой стропильные ноги. Самая верхняя часть конструкции – это коньковый прогон.По бокам располагаются боковые прогоны;
4. затяжек. Эти элементы соединяют стропильные ноги, чтобы те не «разъезжались»;
5. стоек и подкосов, которые придают дополнительную устойчивость стропилам. Их упирают в лежень, который располагается внизу, точно под коньковым прогоном;
6. обрешетки из досок или брусков, к которой прибивают кровельный материал. Всю нагрузку на стропила передает именно обрешетка;
7. конька крыши. Скаты крыши соединяются именно в этом месте.Вдоль конька набивают сплошную обрешетку, чтобы усилить эту часть крыши;
8. кобылок, которые используются, когда требуется создать свес, а длина стропил не позволяет это сделать;
9. свеса крыши, который эффективно защищает стены от попадания дождя.

Основой крыши является стропильная ферма.

Состоит она из стропил, растяжек, раскосов и стоек.

Фермы устанавливают так, чтобы вся нагрузка передавалась только на внешние, несущие стены дома.

Причем передача нагрузки производится вертикально.

Если необходимо перекрыть большой пролет, то ферма может состоять из нескольких частей.

Нижний пояс фермы является потоком чердачного помещения.

Типы и особенности стропил

Тот или иной тип системы стропил выбирают не спонтанно.

Выбор зависит от размеров строящегося дома и его конструкции.

Всего существует два типа стропил: наслонные и висячие.

Наслонные

Такие стропила используют там, где величина пролета 10 — 16 метров.

Угол наклона скатов крыши на выбор типа стропил не влияет.

Главное, чтобы внутри здания была несущая стена или несколько колон.

В верхней части опирание стропил производится на коньковый прогон, а в нижней части — на мауэрлат.

Для поддержки конькового прогона используются либо колоны, либо внутренняя стена, на которые укладывают лежень.

Так как нагрузки передаются только по вертикали, затяжки не используют.

Если перекрываемый пролет большой, то коньковый прогон часто заменяют двумя боковыми прогонами.

Опираются такие прогоны на стойки.

Если в планах устройство мансарды, то для опоры наклонных стропил выгоняют стену, или используют ломаную крышу.

Несколько тонкостей наслонных стропил:

• толщина каждого элемента должна быть не меньше 5 см;
• необходимым условием является прогаблеванная гладкая поверхность всех узлов. Так они будут в меньшей мере подвергаться грибку и не прогниют;
• запрещается добавлять в рассчитанную систему дополнительные узлы! Иначе могут возникнуть нагрузки совсем в других местах;
• требуется строго горизонтальная укладка мауэрлата. Если поверхность стыковки стропильной ноги и мауэрлата будет не горизонтальной, то опора может опрокинуться;
• подкосы и стойки следует располагать по возможности симметрично;
• чтобы стропила не намокали и не начали гнить, в крыше чердака устраивают продухи, а в крыше мансарды – щели;
• длина стропильной ноги, не имеющей подкоса или опоры, не может быть больше 4.5 метра

Висячие

Такой тип используют там, где величина пролета не больше 6 метров, а внутри дома нет стен для промежуточной опоры.

В нижней части стропила упираются в мауэрлат, который предварительно укладывают по периметру несущих стен.

Еще о стропильной системе ломаной мансардной крыши.

О расчете длины стропил в статье. Расчет шага стропил, пример расчета.

О минимальном уклоне кровли из профлиста здесь. Также о минимальном уклоне плоской кровли, кровли из шифера, металлочерепицы.

Вверху стропила опирают друг на друга.

А чтобы стропильные ноги на стены дома не передавали распирающее усилие, их скрепляют затяжками.

Балочные затяжки устанавливают в самой нижней части стропил.

Их одновременно используют как балки перекрытия.

Если величина пролета между несущими стенами больше 6 метров, то для поддержки стропильных ног используют раскосы и стойки.

Длина нижней части стропил при этом должна быть не больше 4.5 метра.

Несколько тонкостей при устройстве висячих стропил:

• • свес крыши не следует опирать на низ стропильных ног, которые выведены за пределы стен. В таком случае для опоры используют кобылки. А нога всей плоскостью опирается на мауэрлат;

• на скате от конька к мауэрлату необходимо прибить ветровую доску с наклоном от чердака. Это необходимо для повышения жесткости крыши;
• если при изготовлении стропил использовался материал, имеющий большой процент влажности, то следует ждать появления шаткости всей системы при его постепенном высыхании. Поэтому для соединения элементов следует использовать не шурупы и гвозди, а болты.При необходимости болт несложно подтянуть. А лучше всего использовать ершенные гвозди и винты.

Способы установки

В идеале, если есть возможность использовать подъемную технику, то стропильную ферму лучше собрать на земле, и уже затем поднять на крышу и смонтировать. Но если такой возможности нет, придется монтаж выполнять по месту.

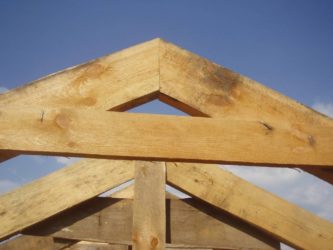

Монтируем верхние концы

Верхние концы стропил могут быть соединены разными способами.

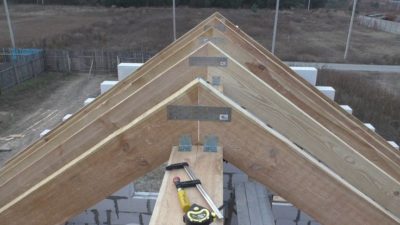

Самый распространенный способ – соединение встык.

На встречных стропильных ногах выполняются под нужным углом зарезы. Затем производят стыковку торец к торцу и прибивают гвоздями.

Для усиления соединения используют металлическую или деревянную накладку.
Следующий способ – внахлест.

Стропила при таком соединении соприкасаются плоскостями. Между собой их соединяют при помощи шпилек или болтов.

Монтируем нижние концы

Нижние концы стропильных ног прикрепляют к мауэрлатам.

В стропильной ноге изготавливается вырез, и надевают ее на балку.

Иногда изготавливают ответную выемку в мауэрлате.

Главное, чтобы между стропилом и мауэрлатом не оставалось зазора.

После установки соединение скрепляют при помощи гвоздей.

Для усиления соединения используют скобы или уголки.

Монтируя любую стропильную систему, следует помнить, что все соединения должны быть надежно закреплены.

Ведь именно от этого зависит надежность крыши.

Также не следует экономить на древесине и кровельном материале.

о монтаже и установке стропил своими руками.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/ustanovka-stropil-svoimi-rukami.html

Как сделать стропильную систему

При возведении крыши дома самым ответственным и сложным этапом считается установка стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывов ветра.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составляющими. Стропильный каркас используется для любого типа крыш, он отличается уровнем сложности при монтаже. Односкатные и двускатные крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную кровлю, но сложны в расчетах и установке стропил.

При выборе размера материала для каркаса приходится учитывать множество факторов. Сечение стропил и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Основные элементы

Стропила

Для остова двускатной кровли необходимы следующие элементы:

1. Мауэрлат – брус значительного размера 150×150 мм или 200×200 мм, который укладывается и закрепляется по периметру стен. Он связывает стропильную систему и конструкция здания в общую структуру, распределяет нагрузку, оказываемую на стены.
2. Конек – наивысшая точка крыши, в которой соединяются стропильные ноги. Продольная балка помогает удерживать конструкцию, обеспечивает стабильность при ветровых нагрузках.
3. Стропила – изготавливаются из доски сечением в 70×150 мм, на них приходится вся нагрузка. Из досок создаются стропильные ноги, которые крепятся с шагом не меньше 60 см.
4. Лежень – брус, находящийся параллельно коньку. Его размеры равны мауэрлату. Лежень является опорой для стоек и других элементов.
5. Затяжки – перекладины из досок, соединяющие стропильную ногу.
6. Стойки – брусья, установленные вертикально, они устанавливаются для поддержки конькового прогона.
7. Свесы – части стропил, выступающие за границу стен. Они позволяют отводить осадки от дома.
8. Подкосы – служат для укрепления стропил, позволяют создавать прочные конструкции.
9. Обрешетка – доски, необходимые для связывания стропил и укладки кровельного материала.
10. Кобылки – когда длины стропил недостаточно для свеса, набивают дополнительные доски «кобылки».

Разновидности стропильных систем

Схема устройства висячих стропил

Для устройства каркаса двускатной крыши используется несколько типов стропильных систем.

Наслонные – выбор такой конструкции подразумевает наличие опоры в виде стены по центру здания. Они получают три точки опоры и испытывают нагрузку только на изгиб. Верхняя часть стропильной ноги опирается на прогон, а нижняя на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить расходы и выполнить конструкцию меньшего веса.

Висячие – стропильные ноги опираются только на стены, поэтому испытывают большую нагрузку. Для придания прочности соединяются затяжкой. Такие стропила обычно собирают внизу и подают прямо для установки.

Сложные формы крыш требуют нестандартных решений, для них используются сочетания висячих и наслонных стропил.

При установке четырехскатной крыши основой каркас выступают диагональные стропила, соединяющие коньковый прогон и углы здания. На них опираются нарожники – короткие стропила, которые вместе с рядовыми боковыми стропилами составляют основу ската крыши.

Подготовка материала

Огнебиозащита стропильных систем

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину, с уровнем влаги ниже 22%. Она должна быть гладкой и без сучков. Перед монтажом все детали проходят обработку двумя слоями антисептика и средства, препятствующего горению. При обработке стоит пользоваться кистью, а не распылителем, тогда состав лучше впитается. При выборе пиломатериала отдается предпочтение древесине хвойных пород.

Крепление

Собранные стропила

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используют различные виды крепления: скобы, гвозди, фасонные стальные детали – уголки и платины, которые прикручиваются саморезами.

Сечение стропил

Разные размеры бруса

На размеры бруса, используемого для стропил, оказывают влияние:

• величина пролета;
• постоянная нагрузка на крышу;
• воздействие климатических особенностей;
• угол ската и шаг крепления стропильных ног.

Постоянная нагрузка высчитывается от суммарного веса кровельного материала, утепления и гидроизоляции. С увеличением расстояние между стропилами, требуется материал большего сечения. Коэффициент ветровой и снеговой нагрузки обязательно закладывается при расчете сечения. Распространенным размером стропил является 50×150 мм и 60×200 мм.

Длина стропил

Длина стропил зависит от нескольких факторов

Основанием симметричной двускатной крыши является равнобедренный треугольник. Зная высоту конька, можно вычислить длину стропила по теореме Пифагора. В этом случае она является гипотенузой, а половина ширины дама и высота крыши – катеты.

Установка стропил

Монтаж стропил

Первым этапом при монтаже стропильной системы для любого вида крыши, является укладка и крепеж мауэрлата. Под него обязательно укладывается гидроизоляция в виде рубероида. Этот брус требует просверливания отверстий по длине, в которые вставляются замурованные в кладку шпильки и закручиваются гайкой.

Стропила собраны на земле

Создав основу для каркаса, изготавливают шаблон, по которому на земле собираются все стропильные ноги для висячей системы. Чтобы создать образец берут две тонкие доски равные по длине стропилу и скрепляют на концах гвоздем. Эта заготовка устанавливается на ширину прогона, а получившийся угол фиксируется отрезками доски.

Для разметки монтажных запилов в верхней и нижней части стропил используется второй шаблон. Его основой служит фанера. Собирая ноги, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропил соединяется деревянной или металлической пластиной.

Если собранные стропильные фермы имеют значительный вес, придется пользоваться техникой или приспособлениями для подъема.

Первая пара стропил устанавливается на противоположных фронтонах. Она фиксируется временными подкосами и выставляется по уровню. Между ногами протягивается шнур, как ориентир для установки остальных стропильных ферм. Конструкция соединяется ригелями, подкосами и опорами.

При небольшом пролете стропила не скрепляются коньковым прогоном. Крыша с шириной более пяти метров требует усиления конструкции коньковой балкой. Этот брус крепится как под стропилами, так и над ними. Соединение происходит с запилом и пластинами. При большой длине стропил устанавливаются опорные стойки, предохраняющие от провисания.

Крепление обрешетки

Завершением работы по установке стропильной системы станет крепление обрешетки.

Чтобы знать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Автор видео задался целью, не привлекая профессиональных строителей, сделать быстро и недорого добротную, надежную крышу дома своими руками. Что у него получилось, вы узнаете, посмотрев видео:

Источник: https://kakpravilnosdelat.ru/kak-sdelat-stropilnuyu-sistemu/

Как поставить стропила правильно – устройство узлов и конструкций

Стропильная система – это один из обязательных компонентов любой крыши. Чтобы данная система могла выполнять возложенные на нее функции, необходимо заранее продумать ее конструкцию и провести грамотный монтаж. О том, как своими руками поставить стропила, и пойдет речь в этой статье.

Правильный расчет стропил

Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:

• Толщина стропильных ног;
• Шаг установки стропил.

В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.

Чтобы упростить себе задачу, можно воспользоваться следующими данными:

1. Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
2. Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
3. Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.

Для определения количества стропил на один скат нужно выполнить следующее: сначала длина ската по карнизу делится на шаг стропил, полученное значение увеличивается на один и округляется до целых чисел в большую сторону. Разделив длину ската на рассчитанное количество стропил, можно узнать межосевое расстояние между стропильными ногами.

Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

Подготовка материалов

Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.

Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.

Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.

В качестве крепежных элементов для установки стропил могут выступать следующие материалы:

• Металлические или деревянные пластины;
• Болты или шпильки в комплекте с гайками и шайбами;
• Саморезы, гвозди или скобы;
• Катаная проволока.

Виды стропил для крыши

Существует два основных вида стропильных систем – висячая и наслонная. Используемые в них стропила называются точно так же, а в некоторых ситуациях оба вида стропил комбинируются для создания максимально эффективной конструкции.

Особенности разных видов стропил можно описать следующим образом:

1. Висячие. Стропила висячего типа опираются исключительно на стены здания. Выполняя крепление стропил к стене, как правило, для снижения нагрузки на верхней части стен монтируется мауэрлат, выступающий в качестве опорного элемента для стропильных ног. Впрочем, без него можно обойтись, если есть надежные балки перекрытия, выступающие за периметр здания. Уменьшение распирающих нагрузок в висячих стропилах обеспечивается различными вариантами перемычек. В случае с большими пролетами стропильный каркас может дополнительно усиливаться для повышения жесткости.
2. Наслонные. Наслонные стропила, в отличие от предыдущих, устанавливаются с использованием дополнительных опор, что накладывает определенные ограничения – такую конструкцию можно создать только в том случае, если внутри здания есть несущая стена или иные опорные элементы. Нижняя часть наслонных стропил, тем не менее, опирается на мауэрлат, поэтому стены должны иметь достаточную для его монтажа толщину. Верхней частью данный вид стропил крепится к коньковому прогону, установленному на вертикальных стойках.

Установка верхнего края стропил

Продумывая конструкцию стропильной системы, нужно обязательно иметь в виду ее общий вес и сложность монтажа. Если каркас в итоге получается не очень тяжелым, то его будет намного проще собрать на земле, а потом поднять на крышу самостоятельно или при помощи специального оборудования. Конструкцию, имеющую большой вес, будет гораздо целесообразнее собирать непосредственно на крыше.

Соединять верхние части стропил можно следующими способами:

1. Крепление встык. Данный метод крепления предполагает наличие надрезов на соединяемых краях стропил. Стропильные ноги соединяются в этих надрезах и фиксируются при помощи двух гвоздей. В дальнейшем соединение необходимо усилить пластиной.
2. Крепление внахлест. Такое соединение осуществляется посредством болтов или шпилек, которые затягиваются гайками и широкими шайбами. Стропила сходятся в одной точке и подводятся друг к другу краями, чтобы можно было выполнить их крепление.
3. Скользящее крепление. Данный способ крепления используется в деревянных домах. Дело в том, что здания из бревен или брусов дают усадку, а скользящий крепеж позволяет компенсировать ее без повреждений и перекосов стропильной системы. Стропила в верхней части устанавливаются с небольшим зазором и соединяются подвижным металлическим крепежом.
4. Крепеж к коньку. Если на здании уже смонтирован коньковый прогон, то собирать цельный каркас не нужно – процесс монтажа стропил в данном случае сводится к их поочередному креплению к коньку. Коньковый брус должен располагаться горизонтально, чтобы имеющиеся нагрузки распределялись равномерно.

Как поставить нижние части стропил своими руками

Нижние края стропильных ног устанавливаются на балки или мауэрлат. Согласно технологии монтажа деревянных зданий, собранный каркас затаскивается на крышу и устанавливается, причем в первую очередь нужно крепить фермы, расположенные по краям здания. Чтобы стропила можно было прикрепить к расположенным на стенах здания балкам, затяжку придется просверлить в нескольких точках.

При обустройстве крыши на каменном доме для крепления стропил потребуются специальные металлические крепления, так называемые «ерши». Эти крепления забиваются в каждый четвертый ряд кирпичной кладки, после чего их можно использовать для монтажа стропильных ног.

Если же здание выполнено из материалов, которые не дают усадку, то стропила должны крепиться жестким образом. Перед тем, как поставить стропила ровно, в каждой стропилине делается вырез, благодаря которому все они будут надежно опираться на мауэрлат. Фиксация стропил осуществляется тремя гвоздями и проволокой. Чтобы стропильные ноги не сдвигались в дальнейшем, можно воспользоваться соединением из уголков и опорного бруса.

Все нюансы того, как правильно крепить стропила крыши, должны быть рассмотрены и учтены еще на этапе проектирования. Например, при наличии дымовой трубы нужно позаботиться о том, чтобы она не проходила в непосредственной близости от стропильного каркаса. Иногда в таком случае используются укороченные стропильные ноги, находящиеся между мауэрлатом и дымоходом. Минимальное расстояние от деревянных элементов конструкции до трубы составляет 13 см.

Заключение

Монтаж стропильной системы – задача вполне посильная, но только в том случае, если будут учтены все нюансы. Именно поэтому перед тем, как ставить крышу дома, нужно тщательно продумать будущую конструкцию, подобрать качественные материалы и изучить технологию монтажа. Грамотное выполнение каждого этапа работы позволит создать надежный и прочный стропильный каркас.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-postavit-stropila-pravilno-ustroystvo-uzlov-i-konstruktsiy.html

Как ставить стропила на крышу

Возведение стропильной системы является достаточно сложным и ответственным делом. Однако ее можно сделать самостоятельно, если следовать определенным правилам.

В данной статье будет рассказано об элементах кровельной конструкции, а также о том, как ставить стропила на крышу.

Элементы стропильной системы

Перед тем, как ставить стропила на двухскатную крышу, необходимо узнать из каких элементов состоит кровельная конструкция.  В ее состав входят:

• Мауэрлат. Это брус, жестко фиксируемый вдоль несущих стен постройки. Для его изготовления, как правило, применяют брус сечением 15 на 15 сантиметров. Мауэрлат служит нижней опорой для стропил, а также равномерно распределяет нагрузку, создаваемую кровельной конструкцией, на стены постройки. Между несущей стеной и мауэрлатным брусом должен располагаться гидроизоляционный материал, например, рубероид. Если кровельный каркас изготавливается из металла, в качестве мауэрлата используются швеллеры или двутавры.

• Стропильные ноги. Являются основным элементом кровельного каркаса. Их размер принимается в соответствии с проектными расчетами. Нижние части стропил опираются на брус мауэрлата, а верхние – на коньковый брус. Для их изготовления независимо от типа возводимой конструкции рекомендуется использовать сосновую доску сечением 150 на 50 мм или 200 на 50 миллиметров.

• Прогон. Представляет собой горизонтально расположенный брус, который перпендикулярно пересекает стропильные ноги по всей длине кровли. В стропильной конструкции присутствуют три типа прогонов: боковые, коньковый и мауэрлат.

• Лежень. Представляет собой горизонтальный брус, который монтируется на внутреннюю несущую стену. Этот элемент служит опорой для стоек и равномерно распределяет создаваемую ими нагрузку. Лежни устанавливают сложных стропильных систем. Другими словами, этот элемент крыши не является обязательным и применяется в необходимых случаях.

• Затяжка. Является элементом висячей системы стропил. Затяжка образует со стропильными ногами треугольную ферму. Этот элемент снижает распорное усилие, создаваемое висячими стропилами на стены здания. Расположение затяжки зависит от типа возводимой конструкции крыши.

• Ригель. Этот элемент, как и затяжка, связывает стропила. Ригель делает конструкцию более прочной и устойчивой. Для его изготовления обычно применяют брус сечением 10 на 15 сантиметров. На ригель, в отличие от затяжки, оказывается нагрузка на сжатие, а не на растяжение.

• Стойки. Представляет собой брус, устанавливаемый вертикально. Используется в случае, если ширина здания достаточно большая. Этот элемент усиливает стропильную систему изнутри. На стойки устанавливаются прогоны, подпираемые подкосами.

• Подкосы. Представляют собой наклонные брусы, поддерживающие горизонтальные элементы. Подкосы усиливают конструкцию фермы и противодействуют перекосу и сжатию кровельной конструкции.

• Свес кровли. Это часть стропильных ног, выступающих за внешние стены здания приблизительно на 40 сантиметров. Свес защищает внешние стены постройки от дождевой и талой воды, скатывающейся с крыши.

• Кобылки. Представляет собой отрезок доски. Используется для удлинения нижней части стропильной ноги.

Инструменты и материалы

Кровельную конструкцию следует изготавливать из дерева хвойных пород. Влажность используемой древесины должна быть менее двух процентов. Перед применением материал необходимо обработать с помощью специальных защитных средств.

https://www.youtube.com/watch?v=n4Wxnq-oiTU

Прочность кровельной конструкции зависит от:

• Качества используемого материала;

• Правильности выполненных расчетов.

Перед тем, как ставить стропила на крышу, необходимо подготовить следующие инструменты и материалы:

• Гидроизоляционный материал;

• Набор свёрл для электродрели;

Для изготовления стопил применяют брус или обрезную доску. Элементы из древесины следует обработать биозащитными и огнезащитными материалами.

Перед монтажом необходимо выбрать вид конькового соединения и способ фикасции стропил к балкам или мауэрлату.

Расчет шага стропил

Этому вопросу необходимо уделить особое внимание, ведь от шага установки стропил и их сечения зависит прочность кровельной системы.

При расчете расстояния между стропилами следует учитывать постоянные и временные нагрузки на возводимую крышу.  Постоянную нагрузку создают следующие элементы:

• кровельный пирог (пароизоляция ,утеплитель, гидроизоляция);

• элементы отделки мансарды или жилого чердака.

К временным нагрузкам относятся:

• нагрузка, создаваемая слоем снега;

• вес работника, выполняющего ремонт или обслуживание крыши.

Для выполнения расчетов (сечение и шаг стропильных ног) необходимы теоретические знания, а также практические навыки. Определить примерные параметры кровельной конструкции можно с помощью следующей таблицы:

Также при выборе расстояния между стропилами необходимо учесть рекомендации по укладке выбранного кровельного материала.

Типы стропильной системы

Существуют два типа стропил: висячие и наслонные. Каждый тип будет рассмотрен по отдельности.

Висячие

Висячие стропильные системы применяют в случаях, когда в доме нет внутренних опор (колонны, стены). Эта конструкция опирается наружные опорные стены.

В этом случае стропила работают на сжатие и изгиб. Висячие стропила оказывают распирающее усилие на наружные стены дома. Чтобы его снизить, используют затяжку.

Затяжку изготавливают из деревянного бруса или металла. Ее расположение зависит от конструкции возводимой кровли.

Например, при возведении крыши мансардного типа затяжку располагают у основания. В этом случае она выполняет функции балки перекрытия.Чем выше расположена затяжка, тем больше нагрузка оказывается на нее.

Висячую стропильную конструкцию используют в случае, если дистанция между опорами менее 6,5 метров.  Для изготовления этих стропил применяют доски, бревна, или брус. Для соединения элементов друг с другом применяют:

Наслонные стропила

Стропила этого типа используют в зданиях с капитальной внутренней стеной. Эти элементы, как правило, изготавливают из древесины.

Опорой для наслонной стропильной системы служат внутренние элементы (колонна, стена). В этом и заключается их основное отличие от стропил наслонного типа.

Стропила данного типа работают лишь на изгиб. Наслонные стропильные конструкции в сравнении с висячими являются более экономически выгодными и легкими.

Установка стропил двускатной крыши состоит из следующих этапов:

1. Изготовление шаблона стропильной фермы. Необходимо поднять две доски на потолочное перекрытие, а затем соединить их между собой с одного края при помощи гвоздей. Далее нужно установить свободные концы досок на опорную балку и зафиксировать угол между досками. Для этого необходимо прибить поперечную перемычку. Затем нужно опустить полученный шаблон на опорную балку и отметить угол подрезки стропильных ног с помощью карандаша. Следует отметить, что от качества выполненного шаблона будет зависеть прочность и надежность всей кровельной конструкции.
2. Спустить сделанный шаблон вниз и начать изготовление стропил. Шаблон нужно хорошо скрепить, чтобы его при спуске не нарушился угол между стропилами. Первую изготовленную стропильную ферму поднимают на постройку и устанавливают на основание.
3. Отметить место среза на мауэрлате и стропильных ногах и выполнить срез с помощью бензопилы. Далее необходимо начать сборку очередной стропильной фермы.
4. Установить на мауэрлатный брус по краям здания первые две стропильные фермы. Стропила, установленные по краю мауэрлатного бруса закрепляют с двух сторон с помощью подпорок. Затем натянуть между ними шнур для определения уровня. Стропильные фермы должны быть установлены перпендикулярно основанию перекрытия.
5. Собирать остальные стропильные фермы нужно после того, как выставлен уровень и проверены все крепления. Стропила не будут смещаться, если между ними забить по две доски. Далее необходимо закрепить поперечные планки и подпорки.
6. Выполнить монтаж пароизоляционного, теплоизоляционного и гидроизоляционного слоя. Кровельный материал крепится к обрешетке. Ее шаг зависит от выбранного материала для кровли.

В данном видео рассказывается о том, как ставить стропила на крышу:

:

Источник: http://info-krovlya.ru/remont-krovli/kak-stavit-stropila-na-kryshu.html
