Как поставить водостоки своими руками?

Установка водосточной системы – инструкция по монтажу пластиковых и металлических водостоков своими руками

Один из важных этапов возведения частного дома – обустройство надежной водосточной системы, которая предназначена для своевременного сбора и отвода атмосферных осадков со скатной крыши, дополнительной защиты стеновых конструкций и фундамента от негативного воздействия влаги.

Чтобы обеспечить длительный срок службы готового строения, правильный монтаж водосточной системы предусматривает соблюдение технологии проведения работ и ряда важных рекомендаций, которые позволят создать полноценную функциональную систему для отвода осадков.

Виды водосточных систем

Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.

Водостоки бывают заводские и самодельные:

• Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
• Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.

Основные элементы водосточных систем могут иметь различную форму сечения:

• Прямоугольную.
• Круглую.
• Квадратную.

Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.

Пластиковые водостоки

Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.

Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.

Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.

По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).

К основным преимуществам пластикового водостока относятся:

• Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
• Высокая прочность и износостойкость.
• Небольшой вес конструктивных элементов.
• Широкий диапазон рабочих температур: от –38 до +65 градусов.
• Простой и быстрый монтаж.
• Широкая цветовая гамма и разнообразие форм.
• Доступное техническое обслуживание и уход.
• Небольшая стоимость готовой системы.

Среди недостатков водоотвода можно выделить следующие моменты:

• Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
• Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
• Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
• Склонность к существенному линейному расширению.

Металлические водостоки

Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.

Подобные системы обладают рядом существенных преимуществ:

• Высокая прочность и надежность.
• Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
• Высокая пожарная безопасность.
• Широкий диапазон температур: от –58 до +125 градусов.
• Стандартность размеров и конфигураций.

К основным недостаткам металлических водоотводов можно отнести:

• Существенную массу конструктивных элементов.
• Сложность проведения монтажных работ.
• Незначительную цветовую гамму.
• Восприимчивость к появлению коррозии на поврежденной поверхности (исключение составляют медные и титан-цинковые системы).
• Стандартную комплектацию конструкции, которая не подходит для монтажа на кровле с прямыми углами (90 градусов).
• Высокую стоимость материалов и комплектующих для изготовления системы.

Технология монтажа водостока своими руками

Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.

Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:

• Элементы для слива.
• Водоприемные воронки с решетками.
• Желоб и водосточные трубы.
• Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
• Электрическую дрель.
• Саморезы.
• Клей.
• Рулетку и уровень.

Инструкция по монтажу водостоков:

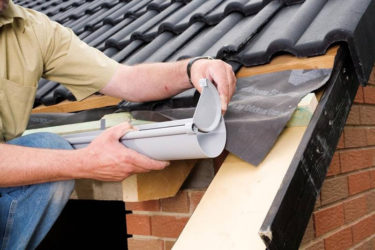

1. Работы начинаются с установки крайних кронштейнов. Они могут быть установлены на кровельные стропила или лобовой карниз.
2. При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее. Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см.
3. В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
4. Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.

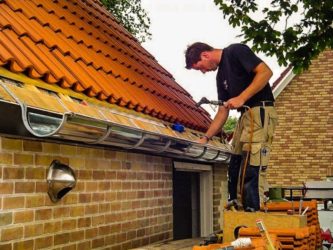

5. Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
6. Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
7. К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.

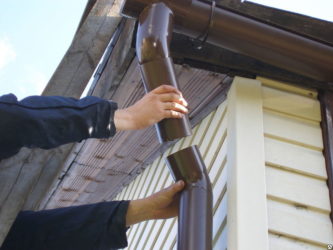

8. Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.
9. Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.

Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.

Варианты обогрева водосточной системы

Отсутствие системы антиобледенения приводит к образованию протечек в сточных конструкциях, разрушению фасада и фундаментного основания здания. Но главная опасность кроется в висячих наледях, которые при падении могут угрожать здоровью и жизни людей.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Для устранения обледенения и возможного повреждения водостоков, а также предотвращения протекания кровельного материала, осуществляется установка надежной системы обогрева.

Современная система антиобледенения поддерживает внутреннюю температуру нагрева конструктивных элементов водостоков и кровли выше 0. Она имеет достаточно простое и эффективное устройство, состоящее из нагревательных резистивных и саморегулирующихся кабелей.

• Кабель резистивный. Стандартный нагревательный элемент, который состоит из металлической токопроводящей жилы и термоизоляции. Он имеет постоянное сопротивление, постоянную температуру подогрева и стандартную мощность.
• Кабель саморегулирующийся. Элемент для обогрева кровель и водосточных систем представляет собой нагревающую матрицу для регулировки температурного режима, термоизоляции (внутренней и наружной) и оплетки.

Обогрев водостоков может быть: наружным – монтаж кабеля осуществляется в нижней части кровельного ската, внутренним – кабель устанавливается внутрь жёлоба и трубы.

Как обеспечить длительный срок эксплуатации водостока?

Чтобы установленная водосточная система прослужила не один десяток лет, рекомендуется соблюдать основные правила по ее эксплуатации и техническому обслуживанию.

1. Для повышения пропускной способности водостока все конструктивные элементы системы – желоба, трубы и воронки необходимо тщательно очищать от загрязнений и промывать водой. Периодичность профилактики – ежегодно в весенний и осенний период.
2. Для эффективного снеготаяния и защиты водостока от негативного воздействия снежных покровов необходимо установить на крыше специальные снежные задержатели.
3. Для предотвращения наледи можно использовать качественную систему обогрева, установленную внутри водостоков.
4. Для защиты конструктивных элементов водосточной системы от засорения листьями деревьев необходимо дополнительно установить по всей длине желобов сетки, а также перфорированные корзинки в водоприемные воронки.
5. При отводе стоков в канализацию каждая сточная труба должна комплектоваться мелкоячеистой решеткой для задержки крупного мусора.

Распространенные ошибки при установке водостоков

• Неправильный выбор системы, материала и неточный подсчет размеров конструкции чреваты переливом стоков из желобов.
• Отсутствие необходимых элементов защиты водостока от загрязнений, обледенения и промерзания.
• Несоблюдение минимально допустимого расстояния между фиксирующими кронштейнами чревато провисанием желобов.
• Чрезмерная фиксация пластиковых труб хомутами нарушает температурное расширение материала в вертикальном направлении.
• Недостаточное количество воронок и несоблюдение угла наклона желобов чреваты переливами на любом участке системы.
• Фиксация водосточных труб впритык к фасаду чревата подтоплением фундамента и разрушением строения.
• Установка труб на внутренних углах строения может усложнить техническое обслуживание конструкции.

Все приведенные ошибки могут привести к печальным последствиям – деформации элементов системы, подтоплению фундамента и разрушению стен.

Правильно выбранный и установленный водосток способен обеспечить надежную защиту кровли и фасада дома от негативного воздействия атмосферных осадков. Обустройство эффективной и практичной системы водоотвода – главная задача, которую предстоит решить любому владельцу земельного участка и частного строения.

Оценка статьи:

Загрузка…

Фото

Источник: https://SdelatBanyu.ru/krysha-i-potolok/ustanovka-vodostokov.html

Монтаж водостоков из пвх: пошаговая инструкция с фото

Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.

Монтаж водостоков для крыши: подготовительный этап

  Достоинства пластиковых водостоков следующие:

 — большая популярность и конкурентоспособность;

 — долговременность пользования;

 — декоративность.

 Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

 Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

 Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

 -трехметровые желоба (3 штуки),

 — заглушки водосточного желоба (правый и левый),

 — воронки (2 штуки),

 — кронштейны -необходимы для крепления желоба (16 штук),

 — пластиковая труба длинной 3 м (4 штуки),

 — крепления трубы к стене (10 штук),

 — 45-тиградусные повороты трубы (6 штук).

 Требуемый инвентарь:

 1) Строительный нож

 2) Перфоратор

 3) Уровень

 4) Дрель

 5) Отвес

 6) Маркер

 7) Болгарка

Монтаж водостоков для крыши: этап монтажа

 Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

 Далее устанавливают крепления для желобов.

 По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

 Водосточная система своими руками продолжается установкой желобов.

 Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

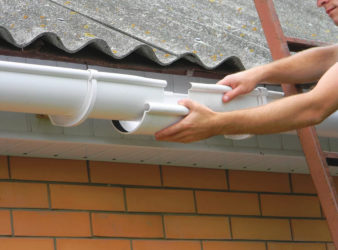

 Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

 Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

 Далее аналогично воронке по меткам монтируются угловые элементы желоба.

 С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

 Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

 Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

 Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

 Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

 Затем к нижней трубе приклеивают отвод.

 Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

 На этом монтаж пластиковых водостоков завершается.

: 2015-04-14 г. 2018-01-03 г.

Источник: https://imperiava.ru/nash-blog/naruzhnaya-otdelka/montazh-vodostokov-z-pvkh-poshagovaya-instruktsiya-s-foto/

Установка водостока своими руками

Одним из этапов строительства частного или дачного дома является устройство водостока. Именно наличие такой системы, которая правильно спроектирована и установлена, может защитить стены, фундамент от излишнего попадания воды.

Без водостока влага, стекая по стенам с крыши, увлажняет цоколь, значительно сокращает срок службы основания дома и может привести к его деформации или разрушению. Кроме этого, водостоки позволяют перемещаться во время осадков под крышей, не опасаясь промокнуть.

Общие правила установки водосточной системы

Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.

К таким факторам и правилам можно отнести:

• учет годовых показателей осадков для данной местности;
• архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
• материал, из которого изготовлена кровля и стены фасада;
• учет особенностей материала элементов водостока.

Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.

Необходимые инструменты и материалы

Перед установкой водостока своими руками требуется подготовить инструменты и материалы:

• строительный уровень;
• инструмент, с помощью которого можно выполнять загибы крюков, держателей;
• шпагат, рулетка;
• ножовка и сменные пилки, которая предназначена для работы с металлом;
• ножницы;
• дрель или перфоратор, работающие на аккумуляторных батареях – это облегчает работу на высоте;
• молоток с резиновой и металлической рабочей поверхностью;
• строительный нож;
• напильник с мелким насечкой;
• саморезы;
• желоб для водостока;
• труба для отвода воды;
• держатели для желоба, которые выбираются в зависимости от материала кровли и фасадной стены;
• колено для сливной трубы;
• заглушки, которые снабжены уплотнителем;
• фиксаторы, с помощью которых будет осуществлен монтаж водостока;
• сетки для установки по всей длине, которые защитят систему от засорений;
• хомуты, воронки, уголки желоба, количество которых определяется конструкцией водостока.

Желоб может иметь различные формы: полукруга, полуовала, полуторца, трапециевидную. Трубы необходимо выбирать такого диаметра, вида, цвета, чтобы они соответствовали желобам. Материалы следует приобретать исходя из удобства и простоты проведения работ по самостоятельному монтажу, а так же их эстетических соображений.

Все элементы, которые необходимы для сборки водостока, производятся из пластика, оцинкованной стали, сплавов цинка, алюминия и даже меди. Чаще всего применяется пластик, так как на нем незначительные повреждения (царапины) не заметны глазу и не ведут к дальнейшему разрушению или коррозии. Кроме этого, данный материал устойчив к воздействию атмосферных осадков.

Систему водостока из ПВХ материалов достаточно легко смонтировать самостоятельно, а применение прокладок делает ее надежной и долговечной. Желоба и трубы из оцинкованной стали при продолжительной эксплуатации могут начать ржаветь, что может привести к частичной или полной замене системы водостока.

Как не ошибиться с выбором водосточной системы

По способу расположения системы водостока могут быть:

Внутреннюю конструкцию водостока сооружают в регионах, у которых климатические условия можно отнести к сложным, с большим количеством осадков. А так же в домах, у которых кровля имеет плоскую конструкцию. Основной особенностью и сложностью данного типа системы является организация правильного стока с кровли в трубопровод.

Конструктивно внутренняя система водостока устроена следующим образом:

• защитная решетка, которая может задерживать основной мусор, скатывающийся по крыше;
• воронка приема;
• труба, по которой осуществляется вывод воды;
• коллекторы;
• технические разъемы, которые позволяют осуществлять профилактические осмотры и очитку системы.

Монтаж водостока своими руками — пошаговая схема

[ot-video type=»» url=»https://www..com/watch?v=ElDRg_a9d_w&feature»]

Наружная система водостока с крыши монтируется непосредственно на фасаде. Крепежные элементы, которые удерживают водосток и обеспечивают необходимый уклон, располагаются на стропильных балках или на лобовых досках кровли. Поэтому предварительные подготовительные мероприятия по дальнейшей установке водостока необходимо производить при строительстве крыши.

Составные части наружного водостока:

• детали слива;
• желоб, трубы отведения воды, которые расположены согласно принятой схеме;
• воронки с защитными решетками:
• элементы крепежа конструкций к крыше или на фасаде – кольца, хомуты, прокладки.

Установка крепежных элементов для желобов водосточной системы

Если принято решение сооружать систему водостока наружного типа, то есть несколько вариантов монтирования крепежных деталей для водостока:

• на кровельных стропилах;
• непосредственно на фасаде;
• на досках настила (обрешетки);
• на лобовую доску крыши.

Вся система должна иметь уклон, чтобы обеспечить отвод воды. Это необходимо помнить при выполнении работ. Чтобы обеспечить требуемый градус уклона нужно устанавливать детали крепежных элементов водостока с перепадом высоты в 5 см на каждые 10 м желоба в сторону установки трубы слива. Это обеспечит не только максимально быстрый слив воды, но и позволит не допустить переливов из желобов при обильных осадках.

При значительных размерах дома, например, более 20 м и будет установлено 2 трубы слива, необходимо предусмотреть 2 уклона, начальный отсчет которых будет от середины стены. И соответственно монтаж крепежных элементов необходимо начинать с этой точки и двигаться к краям фасадной стены.

Металлические детали необходимо распределить на равном расстоянии друг от друга по всей длине. Это позволит избежать переломов, перекосов и прочих деформаций желоба при дальнейшей эксплуатации водостока.

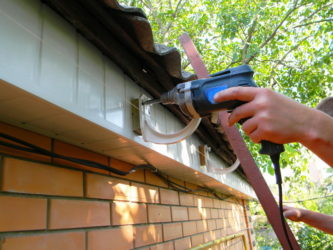

Крепление кронштейнов осуществляется на саморезы, используя дрель. Если стропила расположены на расстоянии друг от друга более чем 1 м, то нужно предусмотреть возможность закрепления этих деталей на досках обрешетки. Если при этом длины кронштейна не достаточно для соблюдения уклона, то необходимо увеличить их, за счет дополнительных вставок соответствующего материала. Кронштейны необходимо сгибать под конфигурацию стропил или досок.

Монтаж водоприемных воронок, водосточного желоба и заглушек

Воронки для приема воды устанавливают в тех местах, где будут расположены трубы для отвода воды. Если конструктивно воронка кроме этой цели будет еще выполнять функцию соединения желобов, то монтаж начинают с них. В желобе при помощи ножовки или ножниц по металлу, в зависимости от материала водостока, необходимо прорезать отверстие, в котором воронка будет установлена.

После этого края зачищают напильником или ножом срезают образовавшиеся заусенцы. Если система монтируется их пластика, то воронку надежно закрепляют при помощи специального водостойкого клея. Если будет устанавливается металлический водосток, то крепление осуществляется на фиксаторах, которые предусмотрены конструктивно производителями.

После этого в воронке закрепляют сетка, которая будет задерживать мусор большого размера, скапливающийся на крыше. После того, как будет установлен желоб, такие же сетки можно будет установить по всей его длине. Это особенно актуально для тех скатов крыши, которые расположены под деревьями.

Далее монтируют желоба. Внешний паз надевается на кронштейн. После укладки его закрепляют фиксаторами. Защелкиваться вся конструкция должна без усилий и пережимов.

На концах желобов, где не предусмотрена труба слива, нужно установить заглушки. Для того, чтобы эта часть водостока не пропускала воду, при покупке необходимо обратить внимание на наличие резинового уплотнителя, который должен располагаться на нижней дуге заглушки. Она кладется уплотнителем вверх, а далее желоб плотно и полностью вставляют в пазы крайнего элемента.

Желоба соединяются между собой специальными элементами, которые снабжены уплотнителями для повышения прочности стыка. Соединительный элемент располагают между двумя деталями и зажимают замки.

Монтаж колен, водосточных трубы хомутов и сливов

Колено для трубы слива одевают на воронку снизу. При этом необходимо строгое соответствие диаметров данных деталей. Наличие данного элемента конструкции водостока позволит максимально приблизить его к стене фасада, а так же обеспечит простоту дальнейшего крепления хомутами.

Далее труба скрепляется хомутами с коленом и при необходимости наращивается до требуемой длины. Трубы вставляются одна в другую, а место соединения стягивается.

При помощи хомутов производится крепление трубы в стене фасада. Они несколько отличаются конструктивно в зависимости от материала дома – это необходимо учесть при закупке материалов. Хомут представляет собой 2 скобы, которые соединяются между собой болтами.

В последнюю очередь выполняется монтаж слива, который напоминает колено, установленное выше. При этом длина слива должна обеспечить отвод воды от фундамента и фасадных стен.

После того, как монтаж завершен, систему промывают. Этот позволит обозначить возможные неисправности монтажа и устранить их до начала выпадения осадков, а так же удалить стружку, которая могла остаться в системе в результате монтажа.

Что сделать для того, чтобы водосток служил долго

Что бы продлить срок службы системы в рамках ее технических возможностей, то есть не снижать пропускной способности отвода воды необходимо выполнять профилактические мероприятия, а так же установку некоторых дополнительных элементов:

• очистка желобов от мусора, который попадает с крыши. Это можно сделать при помощи лестницы и веника. Простоту данной операции могут обеспечить установленные по всей длине желоба защитные сетки.
• промывка труб слива. Эту процедуру выполняют 2 раза в году – весной, осенью, используя поливочный шланг.
• установка на крыше специальных снеговых рассекателей, соответствующие конструкции, материалу кровли, защитит желоба и всю систему от попадания большого количества снега, который может деформировать водосток.
• монтаж системы анти обледенения, которая обеспечит надежную защиту пластикового и металлического водостока от скопления льда.

Наиболее распространенные ошибки при монтаже водосточных систем

При самостоятельном монтаже системы водостока необходимо тщательно придерживаться технических рекомендаций на каждом из этапов.

Это поможет избежать часто встречающихся ошибок:

• расстояние между кронштейнами не должно превышать 60 см, что бы избежать прогибов при максимальной нагрузке на систему водостока;
• нельзя пережимать хомутами трубу, что бы дать ей возможность расширяться или сужаться под воздействием температуры окружающего воздуха;
• если геометрия дома содержит внутренние углы, в которых может быть расположена труба слива, за которой в дальнейшем достаточно трудно ухаживать и проводить профилактические мероприятия, и есть возможность перераспределения потоков воды с крыши, то лучше избежать ее установки внутри и перенести на наружные углы или расположить посередине.

Наличие водостока обеспечивает отвод воды с кровли, защищает фасад стен, но окончательный вывод воды может обеспечить обустройство такой системы, как ливневая канализация.

Источник: http://okarkase.ru/konsturkciya-doma/krovlya/ustanovka-vodostoka-svoimi-rukami-podrobnaya-instrukciya.html

Как самостоятельно собрать и установить водосток из пластика

Проблемы с постоянно подмокающим фундаментом и влажными стенами здания не понаслышке знакомы многим владельцам частных коттеджей. Оптимальный вариант решения проблем такого рода – установка пластиковой водосточной системы.

Почему стоит сделать выбор в пользу пластика?

Разумеется, при покупке и установке водостока, каждый владелец частного дома «лелеет надежду» потратиться один раз и больше не думать о лишней влаге на протяжении многих лет.

В связи с этим, перед покупкой водосточной конструкции, он обязательно проводит сравнительный анализ водостоков, сделанных из разных материалов. Проведем такой анализ и мы, сравнив металлические и пластиковые системы:

• практически все разновидности пластиковых водоотводов отличаются большим конструкционным разнообразием, они могут иметь прямоугольную, круглую или даже фигурную форму;
• при попадании в пластиковую трубу (желоб, воронку) массы воды стекают почти бесшумно (в отличие от металлического желоба);
• оцинкованные стальные водостоки даже самого высокого качества уступают своим пластиковым аналогам по такому важному параметру, как срок беспроблемной эксплуатации;
• производство изделий из качественной стали обходится многократно дороже изготовления пластиковых конструкций;
• все рассуждения о мнимой хрупкости пластиковых водоотводов не имеют под собой никакой доказательной почвы. Многолетний опыт их использования — серьезное подтверждение долговечности и надежности пластиковых систем;
• за счет малого веса пластиковой конструкции ее очень легко собирать и монтировать. Кроме того, при таком подходе есть возможность снизить нагрузку на ряд конструктивных элементов здания;
• вероятность протечки в варианте с пластиковым водостоком – очень мала. В первую очередь это связано с геометрией пластиковых элементов конструкции.

О подготовительных работах

Грамотно составленный проект будущих сборочно-монтажных работ – хорошая возможность снизить реальные затраты. В первую очередь следует определиться с двумя важнейшими моментами: количеством водоотводных труб и длиной подвесных желобов системы.

Исходя их двух данных параметров, можно рассчитать количество прочих вспомогательных элементов, требующих установки. Речь идет о водосборных воронках, хомутах и кронштейнах-держателях, угловых коленах, заглушках на желоба и так далее.

Диаметр желобов и труб обычно подбирают, ориентируясь на два показателя – площадь кровли здания и примерный объем выпадаемых в данной местности осадков (см. специальные таблицы).

Число необходимых вспомогательных деталей будет зависеть опять-таки от площади крыши и ее конфигурации (сколько скатов). Если мы имеем дело с нестандартной или сложной кровлей, следует кроме всего прочего учесть ее каждый излом и угол. В варианте с очень протяженной крышей (длина) водосборные воронки желоба должна находиться друг от друга на расстоянии не больше чем 24 метра.

О монтаже желобов

Существует общая рекомендация по установке водосточного желоба, — соблюдение при монтаже конструкции угла в 2 градуса. Для того чтобы обеспечить плавную систему стока влаги с кровли рекомендуем применить простой и надежный метод. Устанавливаем пару крайних кронштейнов с заранее просчитанным интервалом, а оставшиеся кронштейны выставляем по веревке с интервалом 60 сантиметров и крепим их к стропильной системе или лобовым доскам.

Крайние верхние концы желобов должны располагаться на три-четыре сантиметра ниже краев скатов крыши. В этом случае снежная масса будет попадать в водоотвод без задержек.

Наружные края желобов должны быть расположены ниже внутренних, тогда в случае если вода перельется через край, она не попадет на поверхность стены.

Качественные водостоки для кровли должны быть смонтированы таким образом, чтобы влага собиралась в середине желобов. С этой целью используются специальные прокладки, которые размещаются под основаниями кронштейнов.

Монтаж желоба осуществляется по направлению от кровли к земле. Существует два основных способа провести герметизацию соединений. В данном случае речь идет о неразъемных клеевых стыках и резиновых прокладках. Каждый из этих вариантов имеет свои преимущества и минусы.

Стыковка смежных элементов производится с использованием занижений. Каждая сборочная деталь должна быть вставлена до упора. У варианта с резиновыми прокладками есть достаточной серьезный недостаток – со временем их придется менять (это неизбежно). Самостоятельная замена вышедшей из строя детали водосточной системы – достаточно непростой и трудоемкий процесс.

Стандартная длина пластиковых желобов для кровельных водостоков – три или четыре метра.

Известно, что резка пластика – очень простая работа. Тем не менее, старайтесь, чтобы количество соединений было минимальным. Каждый из образовавшихся в процессе работы заусенцев следует удалить при помощи ножа или напильника (таким образом, улучшается контакт соединений).

Если у вас небольшой одноэтажный дом, и вы сделали выбор в пользу клеевого типа соединений – сборку желоба можно произвести на земле.

Важный момент: монтаж желобов трудноосуществим без посторонней помощи.

О монтаже воронок

Водоприемные воронки крепят к желобу или к поверхности стены (во втором случае воронка одновременно играет роль дополнительной опоры и соединительной детали желоба). В варианте с навешиванием водосборника на желоб — необходимо выполнить в стенке желоба отверстие слива.

Водосборники – один из ключевых узлов всей системы. Попадание листвы или различного мусора внутрь воронки может привести к тому, что проход будет закупорен. Результатом этого нередко становится разрыв водоотводных труб. В связи с этим не будет лишним оснащение воронок «опциями» для сбора мусора (речь о сетках и пауках).

О монтаже труб

Чаще всего при монтаже водоотводной трубы к стене применяется колено с углом 35 градусов. Применение такого колена обеспечивает плавность стока воды в дальнейшем.

Крепеж конструкции к стене производится при помощи двух (или более) хомутов-держателей (интервал между хомутами – 2 метра). Рекомендуемый интервал между водостоком и поверхностью стены – 3 сантиметра. На эту цифру можно ориентироваться при нарезке отрезков труб, соединяющих колена (здесь необходимо учитывать длину стыковочных участков внутри и длину фитингов – с внешней стороны).

К нижним концам труб крепятся водоотметы, которые необходимы для отвода водяных потоков от стен.

Если речь идет об устройстве водосточной системы в доме, где люди будут проживать на постоянной основе, стоит потратиться на греющий кабель. Подобная «опция — хороший способ предотвращения наледи в трубах, водосборниках и воронках водостока.

: Монтаж водостоков из ПВХ

С этим материалом читают так же:

Установка кровельного конька на крышу дома своими руками

Источник: http://sami-stroim.ru/remont/dachnye-domikii/krysha/260-vodostok-iz-plastika

Как установить водостоки если крыша уже покрыта: возможные варианты крепления

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах ↑

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

• Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

На заметку

Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

• Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

• Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
• Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Крепление к стропилам ↑

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Совет

Опытные кровельщики часто прибегают к хитрому приему. Чтобы не помять покрытие кровли, под него кладут специальные доски. Затем начинают выкручивать крепежи пассатижами.

Проще всего работать с мягкой кровлей, которая настелена на сплошную обрешетку из фанеры.

• Нижнюю кромку кровельного покрытия, проходящую вдоль карниза, аккуратно приподнимают и начинают выставлять кронштейны на основу.
• Их закрепляют на саморезы, ввернув крепежи через фанерную основу в стропильные ноги.
• Далее гибкую черепицу либо рубероид возвращают на место и фиксируют к обрешетке, используя битумную мастику.

Вероятность возникновения проблем достаточно высока при работе с шифером. Тем не менее и в этом случае можно проделать что-то в этом роде с этим материалом. Предварительно выстругивают деревянные бруски, повторяющие профиль волны, и вставляют их непосредственно в волны шиферного листа. Крепежи для водостока проходят прямо насквозь листового материала – одновременно через брусок и держатель.

Кровельное покрытие, выполненное из жесткого материала, следует демонтировать аккуратно. Данная рекомендация особенно важна, когда работают со старым покрытием. Кровельные листы, которые эксплуатировались не один год, можно с легкостью повредить, что повлечет за собой дополнительные расходы.

Можно попробовать также другой вариант фиксации крюков к стропилам. Кронштейны закрепляют на боковую грань стропильного бруса. Монтажная поверхность держателей изогнута в плоскость по горизонтали (эту операцию можно выполнить и самостоятельно). Подобный вид установки возможен только, когда сечение стропил достаточно большое, к примеру, 12 либо 15 * 5 см. При закреплении кронштейнов важно учитывать, что покрытие кровли должно перекрывать желоб на половину или треть его ширины. Тогда можно не опасаться, что в результате сильных осадков вода перельется за края желоба.

Совет

Очевидно, что при монтаже кронштейнов на боковую грань стропила требуется предварительная примерка. В процессе примерки как раз и выяснится, возможен ли подобный вариант установки.

Лобовая доска – прочная основа ↑

Тем, кому интересно, как установить водостоки, если крыша уже покрыта, важно знать, что простейший вариант установки – лобовая доска.

На заметку

Ее можно легко декорировать, и доска будет выглядеть самостоятельной деталью экстерьера крыши.

• Длинные держатели применяют, если ветровая доска отличается достаточно большой шириной. Такие кронштейны изготавливают из металла, причем ножка держателя и крюк имеют одну и ту же ширину. Фиксацию к доске осуществляют через отверстия, предусмотренные на монтажной площадке, которая расположена на ножке.
• Короткие кронштейны можно использовать не только при монтаже на ветровую доску, как длинные, но также стены и торцы стропил. Правда, при этом надежность крепления вызывает сомнения, так как крепеж располагается вдоль волокон древесины.

Для металлических кровель подбирают короткие крюки, изготовленные из того же материала. Фиксировать их желательно также на металл. Небольшой вес водостоков ПВХ позволяет без каких-либо сложностей закреплять их к ветровой доске из дерева.

Отдельного упоминания стоят регулируемые варианты кронштейнов, снабженных специальным устройством. Оно сдвигает одну относительно другой части кронштейна, задающие уклон расположения держателя, то есть угла, который образует крюк и основание под крепления. Чтобы получить требуемый угол, достаточно всего лишь подкрутить шурупы для настройки. Такие кронштейны практически незаменимы для использования в сложных условиях, скажем, если ветровая доска расположена наклонно.

• При установке отдельных держателей, для начала на ветровой доске отбивают прямую линию, соблюдая уклон в пределах трех— пяти мм/пог. м. в направлении сливной воронки. Отступив от кромки торцевой части ветровой доски (отступ примерно равен 50 – 100 мм), отмечают место фиксации первого кронштейна. После этого на всей линии размечают места установки держателей с шагом не более 0,6 м (в отдельных случаях допустим даже больший шаг, что обязательно отмечается в инструкции). Завершив разметку, приступают к монтажу кронштейнов.

• Достаточная ширина свеса кровли позволяет использовать еще один, очень удобный вариант установки водостоков. Специальные короткие держатели закрепляют на общем металлическом направляющим профиле. Последний, в свою очередь, фиксируют либо на стену дома, либо ветровую доску через предусмотренные на нем специальные отверстия. Направляющей при закреплении сразу же придают требуемый уклон. Таким образом, при установке держателей нет необходимости вымерять их место по высоте.

После чего с ее боковой стороны продевают кронштейны и продвигают вдоль направляющей, расставив их с требуемым шагом. Примечательно, что подобные держатели не нужно закреплять, поскольку они достаточно прочно «сидят» в профиле. Несомненно, это еще одно преимущество подобной крепежной системы.

«Костыли» как основа ↑

Иногда ветровая доска в конструкции крыши вообще отсутствует. Тогда прибегают к помощи особых «костылей» из металла либо древесины, закрепленных в стене. Желоба крепят непосредственно к «костылям» на шпильки либо брусья.

Крепление по краю кровли ↑

Этот способ оправдан при фиксации системы водостока с крыш вдоль его карниза. Подобный вариант подходит практически для любого материала кровли. Крепление кронштейнов выполняют, применяя струбцины (так называют специальные зажимы).

Если систему фиксируют к волновому материалу, то держатели крепят либо в нижнюю, либо верхнюю точку его волны. При этом под лапки струбцин из металла по две стороны кровельного листа желательно укладывать резиновые прокладки. Таким образом можно решить сразу две задачи: немного снизить нагрузку и смягчить сжатие на лист.

Дополнительные кронштейны ↑

При использовании указанного выше варианта установки водостоков можно использовать также короткие крюки, но с одним условием. В дополнение к ним необходимы Г-образные металлические кронштейны. Их длинную часть закрепляют на боковой грани стропила. Что же касается изогнутой полки с монтажной площадкой на коротких частях, то на ней закрепляют короткий держатель из ПВХ. Стоит отметить, что в некоторых случаях это единственная возможность закрепить держатели на ранее уложенную кровлю, не повредив ее. К примеру, если кровля выступает за торцы стропил на карнизном свесе порядка 12–15 см.

Невидимые кронштейны ↑

Строительный рынок предлагает также кронштейны, удерживающие желоб сверху, в отличие от традиционного варианта снизу. Они совершенно незаметны после установки. Такие держатели крепят на расстоянии в 400 – 700 мм между ними. При нарушении этого условия велика вероятность значительной деформации желоба, вызванная воздействием значительной нагрузки тяжести льда либо снега.

Кронштейны, которые используют при установке к обрешетке, либо сверху к стропилу, нужно предварительно изогнуть. Держателю таким образом придают нужную форму, которая позволяет впоследствии идеально подогнать его к уклону ската.

Подтягивающее крепление ↑

Подвесное крепление менее популярно, чем вышеописанные варианты. Однако в ряде случаев подобная конструкция – единственно возможный способ. На данном типе кронштейна имеются специальные загибы. При монтаже один из них надевают на передний край желоба, второй же подцепляют за задний. Держатель снабжен втулкой, имеющей внутреннюю резьбу. Крепежный элемент вкручивают в стену либо ветровую доску через втулку и верхний участок стенки желоба.

Как правильно установить водостоки на крыше ↑: другие возможные способы

• Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
• На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
• При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь.

  После полного схватывания раствора можно начать установку желобов.

На заметку

https://www.youtube.com/watch?v=76NcTeV5fcU

Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

© 2019 stylekrov.ru

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/kak-ustanovit-vodostoki-esli-krysha-uzhe-pokryta.html
