Как построить четырехскатную крышу своими руками?

В этой статье:

Как построить четырехскатную крышу своими руками + монтаж кровельного пирога под вальмовую кровлю

Четырехскатная вальмовая крыша представляет собой конструкцию, торцевые стороны которой имеют треугольные скаты (вальмы), а боковые — трапециевидные.

При этом общим соединением всех скатов является балка, соединяющаяся по обоим концам — с верхними углами торцевых скатов и с одной стороной каждого бокового ската.

Чаще всего вальмовые крыши с четырьмя скатами проектируются к зданиям, имеющим прямоугольную форму. В данной статье мы расскажем вам как строится вальмовая крыша своими руками.

Виды вальмовых крыш

Вальмовые крыши могут иметь разнообразную конструкцию и классифицируются по конфигурации скатов:

Классический тип. Такая конструкция имеет четыре ската вальмовой формы;
Полувальмовая. Треугольные скаты, не доходящие до края крыши и закрывающие верхнюю часть фронтона. При такой форме крыши целесообразно устанавливать мансардное помещение;
Датская. Вальмы такой крыши имеют срезанную конструкцию у конькового элемента и небольшой треугольный фронтон у конька конструкции;
Шатровая. Скаты такой конструкции — одинаковые треугольные, соединенные в верхушке. Такой тип крыши оборудуется на зданиях квадратной формы, беседках, башнях;
Ломаная. Сложная конструкция такой кровли состоит из скатов различной конфигурации и размеров. Может сосредотачивать скаты различных видов кровельных конструкций.

Разнообразие вальмовых крыш позволяет проектировать форму кровли, ориентируясь на форму здания, при этом соорудив качественную кровлю.

Виды вальмовых крыш

Кровельный пирог для кровли

Кровельный пирог вальмовой кровли — это конструкция последовательно уложенных слоев материалов, которая устанавливается на готовую стропильную систему и несет функцию утепления здания, защиты от внешних природных явлений.

Способ наложения слоев должен иметь правильную последовательность:

Пароизоляция. Специальная пленка, которая препятствует попаданию влаги в подкровельную систему;
Теплоизоляция. Уложенный между стропилами утеплитель, который сохраняет тепло в помещении;
Гидроизоляция. Специальный материал, который препятствует попаданию влаги из внешней среды в помещение;
Контробрешетка, обрешетка. Уложенные на кровельные слои доски, к которым крепится внешний кровельный материал.

Важно! Необходимо соблюдать последовательность укладки слоев кровельной системы, так как от этого напрямую зависит качество и долговечность кровли.

Например, если перепутать пароизоляционный и гидроизоляционный слои, то это будет обеспечивать наличие влаги в доме и кровельном пироге.

Кровельный пирог

Как сделать четырехскатную крышу?

Прежде чем начинать возводить вальмовую крышу, следует изучить основное направление ветров на территории расположения сооружения и статистическое количество осадков.

Вальмовые крыши целесообразно возводить там, где достаточно сильные порывы ветра: такого типа крыши хорошо выдерживают потоки сильных ветров.

Обустройство четырехскатной крыши необходимо производить поэтапно, соблюдая некоторые нюансы:

Для выполнения точных замеров лучше всего изготовить рейку нужного размера, чтобы исключить погрешность при замере инструментами;
Первые замеры необходимо осуществлять с верхней центрально расположенной части обвязки (с осевой параллели), расположенной на торцевой части стены;
Далее для определения расположения первого элемента каркасной конструкции необходимо замерить толщину конька и, разделив значение надвое, сделать метку;
К обозначенной метке прикладывается один конец подготовленной рейки, на противоположном конце делается отметка внутренней части боковой стены. Так определяется расположение промежуточной составляющей кровельного каркаса;
Для того, чтобы определить длину свеса, следует переместить отмеченную рейку на внешнюю линию данной стены, и образовать свес из рейки путем перемещения другого конца к краю кровли;
Вторую составляющую стропильных досок устанавливают с помощью нанесения отметки между боковой стеной и краем обвязки, когда рейку переносят на другой край боковой стены.

Когда понятно расположение стропильных ног, необходимо произвести верный расчет элементов кровельного каркаса. Для этого определяется высота конька, длина стропил, площадь всех скатов.

Кроме того, необходимо запастись качественной древесиной, желательно одинакового сечения, чтобы система стропильной конструкции была прочной и долговечной.

Так продлевается срок службы древесины, и исключается возможность появления жучков и плесени.

Для внешнего кровельного покрытия вальмовой крыши рекомендуется использовать вариант мягкой черепицы, однако, можно укладывать и другие покрытия.

После того, как произведены все расчеты и подобран материал для работ, можно приступать к монтажу кровельной конструкции.

Вальмовая крыша своими руками: чертежи и фото ниже.

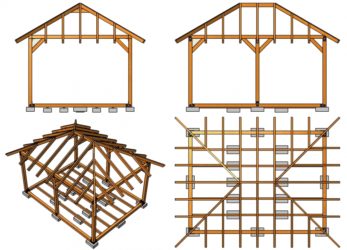

Чертеж четырехскатной крыши

Вальмовая крыша изготовление

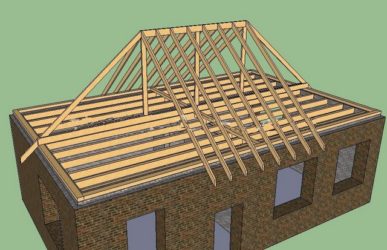

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
Крепятся центральные стропильные доски;
Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
Крепление затяжки. Располагают у конька для закрепления стропильных ног;
Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

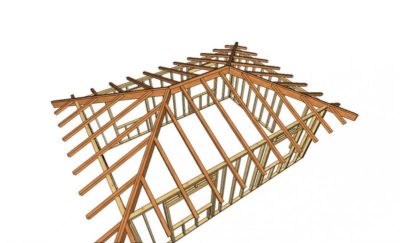

Чертеж стропильной системы

Четырехскатная крыша своими руками

Обустройство вальмовой крыши — довольно трудоемкий процесс, поэтому к каждому этапу ее монтажа следует отнестись серьезно и производить работы с соблюдением правил монтажа.

Порядок монтажа вальмовой крыши:

Расчет материалов для монтажа стропильной системы, подкровельных слоев, внешнего покрытия;
Подготовка всех необходимых инструментов для работ;
Распил досок для стропильной системы;
Установка стропильного каркаса;
Укладывание слоев кровельного пирога;
Монтаж внешнего покрытия;
Установка доборных элементов.

Кроме того, не стоит забывать об обустройстве вентиляционных и при необходимости дымовых выходов для обеспечения микроклимата в подкровельном пространстве и в самом сооружении.

Последовательность шагов по установке вальмовой крыши обуславливает надежность и прочность конструкции.

Для монтажа кровли необходимо выполнить ряд действий:

Установить мауэрлат. Следует иметь в виду, что под брус мауэрлата укладывается гидроизоляция;
Установка закрепляющих деталей: вертикальных стоек, которые прикрепляются к центральной балке на нижней части конструкции;
На стойки крепится коньковый брус;
Установка диагональных стропил. Бруски стропил одним концом крепят к вертикальным балкам, другой конец укладывается на угол стены;
Крепление к коньку промежуточных, центральных, коротких стропил. Крепят стропильные брусья к мауэрлату методом врубки, шаг стропил — до 70 см;
Установка обрешетки с учетом труб, окон и других необходимых элементов;
Установка пароизоляционной пленки;
Крепление контробрешетки;
Наложение теплоизоляционного слоя;
Крепление гидроизоляции;
Укладка кровельного покрытия.

При соблюдении правил крепления элементов, правильной укладки слоев пирога можно соорудить надежную защиту для собственного дома.

Расчет вальмовой крыши вы можете произвести с помощью онлайн-калькулятора.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ.

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают.

Особенно важно правильно уложить пленку в коньковой части. Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

В данном видео вы узнаете как построить вальмовую крышу своими руками:

2017-02-24

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html

Четырехскатная крыша своими руками: устройство, виды, как сделать самому

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

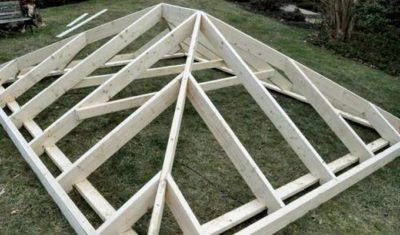

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга. Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

Источник: https://KrovGid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

Как сделать четырехскатную крышу дома своими руками

В ходе строительства собственного дома приходится решать тысячи вопросов, отдавая предпочтение тем или иным конструктивным решениям и материалам. Даже если работы выполняет профессиональная фирма, ответственность за этот выбор лежит на заказчике. А когда дом возводят самостоятельно, то на плечи домовладельца ложится не только согласование проекта, но и его выполнение.

В былые времена знания о том, как построить дом передавались из уст уста от старого поколения новому. Более того, каждый взрослый мужчина применял их на практике, создавая для своей семьи жилище. Сейчас, человек без строительных навыков, не знает, как строится четырехскатная крыша своими руками. Однако, может получить эту информацию в интернете, начиная от готовых проектов и заканчивая видео-инструкциями.

Внешний вид и преимущества

Четырехскатная крыша, которую также называют вальмовой, состоит из 4 наклонных плоскостей, скатов и прямоугольного основания. Два их них имеют трапециевидную форму, они расположены по бокам, а торцевые скаты напоминают треугольники и располагаются там, где у двухскатной крыши были бы фронтоны. На скатах размещают слуховые или мансардные окна, кукушки, эркеры, что делает облик такой кровли еще более интересным.

Те, кто собираются строить четырехскатную крышу своими руками, объясняют такой выбор ее преимуществами:

Благодаря отсутствию фронтонов, 4-х скатная крыша имеет повышенную устойчивость порывам ветра, поэтому подходит для возведения в экстремально ветреных погодных условиях;
Большее количество скатов помогает более эффективно отводить с поверхности крыши талую и дождевую воду, снег. Вы не найдете фото дома с четырёхскатной крышей со снежной шапкой именно по этой причине;
Возможность обустройства просторной мансарды, что актуально для домовладельцев, заботящихся о рациональном использовании пространства;
Доступная цена. Так для сооружения стропильной системы используют дерево, а покрыть ее можно любым походящим по стоимости кровельным материалом, строительство обойдется не на много дороже, чем двухскатной или полувальмовой.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.
Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Состав стропильной системы

Чтобы понять, как сделать четырехскатную крышу, нужно узнать состав ее стропильной системы. Это совокупность всех опорных элементов, образующих каркас, на котором лежит кровельный материал. В ее состав входит:

Мауэрлат. Толстый, прочный брус сечением 150х150 мм или 100х100 мм. Он распределяет вес кровли по периметру дома. Для четырёхскатной крыши требуется 4 опорных бруса. Если дом строят из дерева, то в роли мауэрлата выступают верхнее венцы из бревна или бруса. В том случае если строительство ведут из кирпича или газосиликата, то на верхней поверхности стен сооружают армированный бетонный пояс, в который вмуровывают длинные металлические шпильки на который крепят мауэрлат.
Коньковый прогон. Брусок, к которому крепят верхние части стропильных ног. Он формирует высшую точку крыши. У четырехскатной крыши конек меньше дины дома из-за вальмовых элементов.
Стропила. Это доски сечением 50х150 мм или 100х150 мм, которые задают геометрию скатов крыши. При возведении стропильной системы четырёхскатной крыши используют три вида стропильных ног: накосные (диагональные), рядовые, нарожные. Рядные стропила устанавливают на трапециевидных скатах. Накосные стропила обычно большей длины, чем рядные и нагрузка на них выше, поэтому для изготовления используют пиломатериал вдвое большей толщины. Они верхней частью опираются на коньковый прогон, а нижней на угол мауэрлата. Нарожники или стропильные полуноги имеют опору на диагональные стропила и мауэрлат и формируют вальму.
Лежень. Опорный брус, укладываемый на несущую внутреннюю стену, если она используется в наслонной стропильной системе. Его функция – переносить вес кровли на фундамент, распределяя его.
Стойки. Вертикальные опоры из бруса, устанавливаемые на лежень. Они подпирают собой серединную часть стропильной ноги или коньковый прогон.
Подкос. Опорный элемент, также называемый подстропильная нога, который устанавливают под углом 45 градусов к стропилам и упирают в стойку. Они предотвращает прогиб ног и переносит часть веса на несущую внутреннюю стену.
Шпренгель. Вертикальная опора, наподобие стойки, поддерживающая накосные стропильные ноги. Чаще используют шпренгельные фермы, то есть шпренгели которые упираются в горизонтальные схватки между мауэрлатом смежных скатов.
Затяжка, ригель. Горизонтальные бруски, схватывающие стропильную пару в верхней или нижней части. Они гасят распирающую нагрузку, которой подвергаются стены при условии использования висячей стропильной системы.
Кобылки. Доски, которые используют для удлинения стропильных ног, чтобы сформировать свес крыши, защищающий стены от сырости. Чаще всего кобылки необходимы для диагональных стропил, так как их длина превышает стандартные размеры пиломатериалов.

Монтаж каркаса

Четырёхскатная крыша возводится достаточно просто при условии наличия необходимого инструмента и пары физически сильных помощников. Работы выполняют в следующем порядке:

На поверхность внешних опорных стен через слой гидроизоляции монтируют мауэрлат, на внутреннюю – лежень. Устанавливают вертикальные стойки с шагом 1-1,2 м. Сверху на стойки укладывают коньковый прогон.
Монтируют рядовые стропильные ноги. Для этого изготавливают образец – на нем отмечают необходимый выпил под мауэрлат и коньковый прогон. Остальные ноги изготавливают по этой выкройке. К коньковому брусу их крепят металлическим уголком. Шаг между стропилами – 60 или 120 см, в зависимости от ширины утеплителя.
Устанавливают диагональные стропила. Верхнюю часть врезают в конек так, чтобы они стали его продолжением. А нижнюю закрепляют на углы мауэрлата. Прикрепляют нарожники. Их длину подравнивают по натянутой между крайними полуногами нитке.
Если необходима установка подкосов и шпренгельных ферм, выполняют ее. Без дополнительных элементов не обойтись, сели длина стропил превышает 6 метров. Монтируют ветровые и карнизные доски, крепления под водосточные желоба.
Производят гидроизоляцию крыши, с помощью строительного степлера закрепляя полосы пленки с нахлестом 10-15 см. Вдоль стропильных ног гидроизоляционный слой фиксируют рейками контр-обрешетки.
Настилают сплошную или решетчатую обрешетку. Для сплошной используют листы влагостойкой фанеры, для решетчатой – необрезную доску.
Укладывают кровельный материал согласно проекту. Использовать можно лишь крепеж, поставляемый в комплекте к кровле, обычно оцинкованные саморезы или гвозди, оснащенный резиновой шляпкой. При закручивании или забивании такого крепежного элемента, шляпка расплачивается и гидр изолирует получившееся отверстие.
Завершают оборудование водосточной системы четырехскатной крыши, устанавливая водоприемную воронку, водосточную трубу и желоб.
Если мансардное пространство готовят в качестве жилого, его утепляют изнутри минеральной ватой или пенополистиролом, не забывая использовать пароизоляционную мембрану.

Изучив вопрос, как сделать четырехскатную кровлю дома своими руками, можно неплохо сэкономить на оплате труда наемной бригады и быть уверенным в качестве выполненных работ. Хоть конструкция и считается сложной, ее сборка вполне под силу человеку с начальными строительными навыками, теоретическими знанием и желанием самостоятельно построить дом!

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/kak-sdelat-kryshu-svoimi-rukami.html

Как правильно сделать четырехскатную крышу своими руками

Четырехскатная крыша (вальмовая) – это одна из наиболее популярных кровельных конструкций в области частного домостроения. Крыша четырехскатного типа в отличие от двускатных кровельных конструкций имеет дополнительные треугольные скаты. Как сделать самостоятельно четырехскатную крышу? Для этого предварительно нужно изучить ее конструктивные особенности, технологию возведения. После создать проект крыши: рассчитать необходимое количество строительного материала, создать чертежи с точным размещением всех элементов конструкции, обозначить прочие моменты.

Виды четырехскатных кровельных конструкций

Вальмовая кровля – это классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
Полувальмовая конструкция крыши – вальмовая кровля, у которой скаты треугольной формы укорочены. Такой вариант используется при наличии мансарды.
Шатровая крыша – конструкция кровли напоминает пирамиду, все четыре ската треугольной формы. Используется для перекрытия зданий квадратной конструкции, можно сделать четырехскатную крышу для беседки.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега.
На таких конструкциях снег практически не удерживается.
Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.

Создание проекта вальмовой кровли

Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить проект конструкции с чертежами и подробно расписанными деталями ее монтажа. Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровельного покрытия, климатических условий. Например, для шифера рекомендованный угол уклона может быть от 15 до 60 градусов, для рулонной мягкой кровли — до 18 градусов, для черепицы – 30-60 градусов.

Подобрав оптимальный скатный угол кровли для своего региона, необходимо произвести расчет высоты конька, прочих его параметров. При расчете системы стропил обязательно нужно учесть длину стропил, сечение деревянного бруса, величину прогона, шаг монтажа.

При создании проекта четырехскатной кровли также нужно учесть следующие нагрузки:

массу используемого кровельного материала, покрытия в целом;
вес гидроизоляционного, утеплительного покрытия;
количество годовых атмосферных осадков;
ветровую, снеговую нагрузку;
обустройство на кровле дополнительных элементов: мансардные окна, фонари, антенны и т.д.

Также все приобретенные пиломатериалы для возведения стропильной системы необходимо предварительно обработать антисептиком.

Стропильная система

Конструкция четырехскатной крыши предполагает выбор определенного сечения составляющих стропильной системы. Сечение подбирается в зависимости от расчета предполагаемых нагрузок на систему стропил в эксплуатационный период. В данном случае обязательно учитываются ветровые, снеговые нагрузки, используемый угол наклона кровельных скатов.

Обязательно необходимо предусмотреть запас прочности стропил, рассчитать шаг, учитывая их несущую способность. Конструкция системы стропил подбирается относительно параметров здания: рекомендуется применять наклонные стропила, если присутствуют столбчатые опоры, внутренняя несущая стена. Если возможность формирования такой опорной конструкции отсутствует, тогда необходимо обустраивать стропильную систему висячего типа. Для некоторых типов зданий применяются оба варианта стропильных систем.

При создании проекта нужно не только лишь правильно подобрать систему стропил, но и определить необходимость в дополнительных элементах крепления, к примеру, затяжек, раскосов, которые конструкции придают большей жесткости, не допускают ее расшатывания после длительной эксплуатации, а также уменьшают процент нагрузки на сами стропила.

Расчет нагрузок

Подробно рассматривая, как сделать четырехскатную крышу самостоятельно, рекомендуется уделить особое внимание расчетам возможных нагрузок на кровельную конструкцию.

Виды возможных нагрузок на кровлю:

нагрузки, которые воздействуют на кровлю постоянно – это масса обрешетки, защитных материалов (гидроизоляция, утеплитель), кровельный материал;
временные (непостоянные) нагрузки – масса снега, скопившегося на крыше в зимний период, ветровые нагрузки, прочие воздействия природной среды;
дополнительные нагрузки – это дополнительные элементы, закрепляемые на стропилах, к примеру, емкость для воды, камеры вентиляционной системы и т. д. (дополнительные элементы также следует обязательно учитывать в процессе создания проекта, расчета стропильной системы).

При проектировании системы стропил производится два расчета, один из которых направлен на анализ прочности (нужно убедиться, что система способна выдержать предполагаемые нагрузки). Другой расчет направлен на анализ возможной деформации всех элементов кровли.

После произведения всех предусмотренных расчетов выполняются чертежи стропильной системы четырехскатной (мансардной) кровли. Подробная схема должна содержать размеры каждой составляющей, а также метод их крепежа.

Существенно упростить выполнение расчетов для стропильной системы четырехскатной кровельной конструкции сегодня можно с помощью компьютерной программы, которая также поможет не допустить случайных ошибок.

Завершающим этапом обустройства четырехскатной (мансардной) кровли является ее утепление. Для этого рекомендуется использовать пенополистирол или базальтовую вату. Утеплительный материал размещается между стропилами. Также обязательно нужно положить слой гидроизоляции, чтобы защитить крышу от попадания влаги.

В итоге

Четырехскатная крыша – достаточно сложная конструкция для возведения своими руками. Поэтому перед тем как начать самостоятельно накрывать свой дом кровельным материалом, стоит досконально изучить технологию возведения подобной конструкции, проконсультироваться у специалистов в этой области. От того, насколько правильно и качественно будут проведены все этапы возведения кровли, будет зависеть в дальнейшем продолжительность срока ее эксплуатации.

Источник: https://stroicod.ru/vidykrysh/chetyrexskatnaya/sdelat-chetyrexskatnuyu-kryshu.html
