Как построить крышу из профнастила?

В этой статье:

Укладка профнастила на крышу своими руками — Кровля и крыша

У каждого кровельного процесса, существуют свои особенности. Крыша, которую следует перекрыть, может иметь разное количество скатов и быть с любым уклоном. Для начала необходимо сделать кровельную обрешетку, она может быть сконструирована как из досок, так и из стали. При конструировании, надлежит принять во внимание наличие дополнительных элементов, таких как: водостоки, снегоуловители.

Для безошибочной укладки крыши профнастилом нужно принять во внимание некоторые принципы, среди которых:

Имея угол покатости кровли не более 12 градусов, накидывание профилированных пластин должно составлять около 20 сантиметров. В этом случае рекомендовано применение герметических средств.
Имея угол наклона кровли не более 15 градусов, оптимальное накидывание листов около 20 сантиметров.
Имея угол наклона кровли от 15–20 градусов, рекомендован нахлест листов от 15 до 20 сантиметров.
Имея угол наклона кровли более 30 градусов, примерный нахлест листа профнастила около 15 сантиметров.

Чем меньше угол поката, тем больше нагрузки от осадков, что впоследствии приводит к протеканию кровли. В таком случае целесообразней увеличить нахлест.

Этапы монтажа

Одним из многих достоинств использования профнастила в кровле, является возможность выбрать материал по типу и размеру, а также цвету и уровню волны исходя из собственных предпочтений. Как только выбор сделан, можно приступать к ряду этапов процесса укладки профнастила.

Подготовительные работы

Чтобы не прогадать с размерами и нужным числом профилированных пластин, перед покупкой необходимо вычислить нужное количество, поделив общую ширину ската, на ширину одного листа.

Перед началом основных работ, потребуется внимательно отнестись к транспортировке купленных пластин, а также их последующему подъему на крышу. Для полной сохранности поверхности профилированного листа, тщательно продумать способы безопасного перемещения.

Для поднятия профнастила на крышу желательно приобщить несколько рабочих рук. Поднимать листы необходимо по одному.

Гидро — и пароизоляции

Любую жилую постройку необходимо обеспечить надежной гидро — и пароизоляциями они обеспечивают надежную защиту от попадания влаги к утеплителю, который также предусмотрен при конструкции кровли.

Слои изоляций выполняются из множества материалов, которые свободно продаются в строительных магазинах. Главное, сделать правильный выбор и не запутаться в ассортименте.

Прежде всего, такой слой служит не только как препятствие для жидкости, он также способен ее испарять. Причем гидроизоляция выполняет свою функцию с внешней стороны кровельной конструкции, а пароизоляция надежна изнутри.

Крыша нуждается в качественном утеплении, добиваются этого с помощью матовых утеплителей, которые укладываются, после применения пароизоляционной пленки. Завершающим этапом будет выступать настил гидроизоляционной пленки, которая представляет собой мембрану, устойчивую к ультрафиолетовым лучам и перепаду температур.

Необходимые инструменты и материалы

Настил кровли профнастилом своеручно, процесс достаточно сложный. Прежде всего, он требует наличия базовых знаний в этой области, а также присутствие обязательных материалов и приспособлений, от которых, в сущности, и будет зависеть качество исходной крыши.

Ножницы для обрезания метала (специальные ручные ножницы, электроножницы).
Клещи для загибов.
Пистолет для изъятия герметика из болона.
Полососгибатель.
Степлер.
Шуруповерт.
Рулетка.
Строительный нож.
Уровень.
Дрель.
Молоток.
Саморезы из оцинкованной стали с прокладкой из неопреновой резины.

Если листы профнастила обработаны цветным полимерным покрытием, то рекомендуется подбирать крепежные элементы в соответствии с цветом.

Монтаж своими руками

Профнастил укладывается на обрешетку, которая служит укрепляющей конструкцией, для исключения возможных изгибаний крыши, под тяжестью атмосферных осадков и при сильных ветрах.

https://www.youtube.com/watch?v=k6i41uO373k

Схема монтажа

Начинать необходимо с крепления торцовой планки, которая фиксируется на точке вышины профиля кровли, над каркасом. На уровне каркаса, под полоску желоба с воронкой делают настил из дощечек. Он должен быть с обеих сторон с размером отступа в шестьдесят сантиметров.

Вариант, когда разжелобок выполнен из оцинкованного сплава, предусматривает наличие нахлеста размером в 20 сантиметров. Донную планку наживляют, используя саморезы к краям. Основное и усиленное ее прикрепление производят в процессе укладки и фиксации профнастила. Стыки желательно оснастить уплотнителем, особенно если крыша пологая.

При любом устройстве крыши, подходит этап установки карнизной планки. Между ней и пластиной профнастила помещают универсальный уплотнитель, а также продумывают вентиляцию. Изогнутый край профилированной пластины, который предусматривает сток воды, при монтаже, должен находиться снизу.

Ознакомившись с деталями схемы монтажа, допускается приступить к особенностям укладки профнастила.

Пошаговая инструкция

Начинать укладку любой крыши следует с правого торца.
При перекрытии шатровой крыши, укладка профилированных пластин начинается с двух сторон исходя из самой высокой точки ската.
Посредством саморезов, установить и закрепить карнизную планку, оставив отступ свеса в 4 см. Уложить уплотнитель в зазоре между профилированным листом и планкой.
Необходимо обратить внимание на уклон, если он меньше 14–12 градусов, то уплотнитель потребуется и на продольных швах, а также нахлест листов должен быть в 2 волны.
Первым делом, закрепляют первый лист одним саморезом (это нужно для того, чтобы была возможность его вращать), затем его выравнивают по краям в соответствии с карнизом.
Последующие листы укладываются внахлест и закрепляются по углам саморезами.
Первые четыре уложенных листа, необходимо выровнять при помощи шнура, после закрепить.
Начиная второй уровень профнастила, следует прикрепить первый лист второго ряда к первому листу первого ряда.
При выборе порядка укладки листов профнастила, потребуется учесть факторы перепада температур, а также возможность сильных ветров и снегов.

Способы укладки

Существуют два способа укладки профнастила на крышу.

1 способ. Этот способ называется вертикальной укладкой. Опустить первый лист вниз от свеса на 4 см и наживить при помощи самореза. Далее, взять вторую профилированную пластину и выровнять с бортами первой пластины и закрепить. Таким методом собрать четыре листа воедино, а затем скрепить их на вершине волн используя саморезы. К полученной секции, присоединяют новые блоки.

2 способ. При таком способе делается секция, включающая в себя три профилированные пластины. Укладываются две пластины в первом ряду и выравниваются по краю, с последующим скреплением. Вся суть такого метода в том, что третья пластина из второго ряда, должна пристыковываться в последнюю очередь. Таким же методом, собираются все последующие секции.

При соблюдении всех инструкций и хорошем креплении, кровля из профнастила будет надежной и качественной.

Коньковая и торцевая планки: как установить

Стандартная длина торцевой планки производится в размере 2 метров, чтобы ее нарастить, можно выполнять нахлест планок. При их монтаже выбирают направление к коньку начиная от свеса кровли. Торцевая планка, в обязательном порядке, должна перекрывать не менее одного гребня волны. С шагом около метра, эту планку крепят, используя саморезы.

Следующим обязательным этапом строительства кровли, будет крепление конька.

Коньки устанавливают с применением нахлеста 20 сантиметров и крепят, применяя саморезы к профилированной пластине. Расстояние между креплениями не должно быть меньше 25 сантиметров. Все коньковые элементы, должны иметь гладкую поверхность.

Планки примыкания

Так же как торцевая планка, планка примыкания имеет заводскую длину 2 метра. На стыке планки с листами профнастила, ее крепят с шагом 40 сантиметров саморезами.

Источник: https://krovlyaikrysha.ru/ukladka-profnastila-na-kryishu-svoimi-rukami.html

Односкатные крыши из профнастила — варианты, инструкция по монтажу!

Затраты на обустройство хорошей кровли всегда достаточно велики. Часто они составляют примерно треть от общих расходов на строительство. Однако немного сэкономить при сооружении пристроек, дома или хозяйственных объектов в этом случае все-таки можно. Односкатные крыши из профнастила являются достаточно экономными, они прекрасно защищают строения от внешних воздействий, так как способны неплохо противостоять различным погодным условиям. Да и сделать такую крышу можно самостоятельно, так как конструкция является довольно простой.

Устройство односкатной крыши из профнастила

Односкатные крыши из профнастила

Особенности и преимущества односкатной крыши из профнастила

Перед тем как речь пойдет непосредственно о постройке такой крыши, требуется ознакомиться с ее достоинствами. Такая конструкция получается достаточно легкой за счет простой системы стропил. И этот показатель является актуальным при возведении строений с далеко не мощными несущими стенами. А потому такой тип кровли часто выбирается при строительстве сараев, гаражей и других хозяйственно-бытовых построек.

Профнастил для крыши

Также одно из главных преимуществ – это простота самой конструкции, позволяющая выполнить все работы своими руками, не привлекая специалистов. В любом случае, придется произвести ряд требуемых для проектирования расчетов, но они довольно просты и можно ограничиться несложным чертежом.

Стропильная система – самый важный элемент кровли, отвечающий за способность всей конструкции выдерживать нагрузки

На заметку! Односкатные крыши могут монтироваться с наличием чердака или без него. Если это помещение не запланировано в проекте, то монтаж кровли такого типа значительно упрощается. Тут можно обойтись без создания системы стропил, просто смонтировав верхнее перекрытие под определенным углом.

Как уже было отмечено выше, такая крыша является экономной. Для ее обустройства потребуется куда меньше материалов, чем для строительства даже самой простой двухскатной крыши, так как площадь ее меньше. И потребуется не только мало профнастила или досок для стропил, но и утеплителя, гидроизоляционного и других материалов. Хотя при этом площадь строения может остаться достаточно большой.

Выбор профлиста

Еще один плюс односкатного типа крыши заключается в том, что она способна противостоять воздействию ветра и потому часто строится в регионах, где ветровая нагрузка является критической. Главное – выбрать правильное направление уклона в соответствии с розой ветров, которая уже давно определена учеными на всех территориях земного шара.

Кровля из профнастила своими руками

К плюсам можно отнести и экономию тепла внутри помещения – односкатная крыша имеет как раз ту форму, которая наилучшим образом воздействует на циркуляцию воздуха, но при этом под ней формируется особая зона, где происходит накопление нагретых воздушных масс, отдающих свою энергию материалам кровли и нагревают ее.

Почему же такую крышу рекомендовано крыть профнастилом? Все просто – этот материал является недорогим, легким, простым в монтаже, но при этом долговечным и прочным – сроки службы при правильной укладке составляют десятилетия. Также профнастил можно приобрести абсолютно любого цвета, так как цветовая гамма материала достаточно богата.

Чертеж обустройства односкатной крыши из профнастила

Главными недостатками такой кровли являются следующие:

необходимость очистки от снежных масс зимой, так как уклон кровли мал и не дает возможности снегу сходить самостоятельно;
во время дождя профнастил достаточно сильно шумит и если не обеспечить хорошую звукоизоляцию, то находиться под такой кровлей длительное время будет непросто.

Кровельный профнастил

Цены на профнастил

Профнастил

Перед тем как браться за работу, стоит не только изучить используемые для строительства материалы с точки зрения их эксплуатационных особенностей, но и произвести требуемые расчеты, которые позволят определиться с конструкцией кровли и количеством требуемых материалов и расходных элементов.

Устройство односкатной крыши

Сначала производится расчет нагрузки крыши на фундамент или стены. Тут все просто – вычисления ведь производятся для единственного ската, тогда как для вальмовой или двухскатной кровли пришлось бы рассчитывать нагрузку дольше.

В случае односкатной кровли потребуется воспользоваться всего двумя формулами. Это С = Aхtg(B), где С – высота стены, А – длина верхнего перекрытия, В – угол наклона кровли. Вторая формула выглядит так: Е = С/sin(В), где Е – длина стропил, С – высота стены, В – угол ската. Шаг между отдельными стропилами выбирается в зависимости от уровня ветровой нагрузки и обычно равен 50-80 см. В ходе расчета не стоит забывать про свесы кровли, которые будут защищать стены строения от осадков.

Схема для расчета длины строил односкатной крыши в зависимости от ее уклона

Расчет нагрузки на стропила односкатной крыши

Перейти к расчётам

Угол наклона ската кровли – одно из важнейших значений, которое нужно определить еще на этапе проектирования крыши. Здесь важно учесть климатические условия территории, где строится сооружение, среди которых берутся во внимание количество осадков летом, объемы снега зимой, направление и сила ветров на протяжении всего года. Также в расчет берутся и характеристики кровельного материала.

На заметку! Чем больше значение угла наклона кровли, тем сильнее возрастает показатель ветровой нагрузки на нее.

Возведение крыши

Таблица. Углы наклона и используемые материалы.

Значение угла наклона Рекомендуемый к использованию материал

15-25	Для такой кровли можно использовать битумную рулонную наплавляемую черепицу. Чем больше угол, тем сложнее будет производить монтаж материала.
25-35	В этом случае оптимальный вариант – обычный шифер или асбестоцементные волнистые листы. При этом чем угол больше, тем больше нахлест материала.
6-15	Используется еврошифер, который не так требователен к крутизне угла наклона ската.
10-20	Применяется металлочерепица, которая при углах до 20 градусов требует герметизации стыков.
5-10	Используется профнастил, и чем больше угол ската, тем больше должен быть нахлест отдельных листов.

Расчет уклона крыши

Для крыш из профнастила, имеющих один скат, оптимальным является угол наклона 5-10 градусов. Хотя этот показатель во многом будет зависеть от того, в каких климатических условиях производится монтаж. Большие уклоны делать не рекомендуется, так как кровля станет менее устойчивой к воздействию погодных условий, и придется усиливать стропильную систему и повышать несущие способности самого здания, а это приведет к лишним затратам, как трудовым, так и финансовым. Все конструктивные особенности односкатных крыш регламентируются СНиП, а также ТКП 45-5.05-146-2009.

Источник: https://krysha-expert.ru/odnoskatnye-kryshi-iz-profnastila

Как построить крышу из профнастила своими руками, фото, видео

На протяжении 50 лет самым популярным и незаменимым материалом покрытия был шифер. Но как только асбест- основной компонент шифера, занесли в ядовиты и опасным для человека веществам, его эра стройки закончилась. За последние годы, многие строители, путем проб и ошибок определили самый экономный и безопасный материал покрытия крыш — это конечно же профнастил, или профильный лист. Преимущества этого кровельного материала говорят сами за себя, ведь покрыть кровлю профильным листом можно даже самому, прочитав данную статью.

Что такое профильный лист

Профильный лист делают из стального горячекатаного, толщиной от 0,4 до 1,5 мм. Наиболее часто используется тот, который имеет заводское защитное покрытие из цинка, реже – алюминия. Черный прокат для этой цели не применяется.

Процесс создания профильного листа заключается в повторной, но уже холодной, прокатке в вальцах определенной формы. В его ходе на поверхности заготовки появляется несколько рядов трапецеидальных выступов. Её исходная толщина во время этого технологического процесса не изменяется, но лист становится уже, поскольку часть его идет на образование выступов.

Все профильные листы имеют примерно одинаковую ширину – немногие более метра. Но вот их длина может быть разной. Стандартная длина заготовки всегда 12 метров. После прокатки ее режут с кратностью 250 или 300 миллиметров.

Трапецеидальное ребро увеличивает жесткость профнастила в продольной плоскости, а в поперечной она остается той же. Область его применения зависит от толщины заготовки и высоты ребра.

Рекомендуем к просмотру видео, о том как проходит процесс производство профнастила.

Какие типы профильных листов применяются для кровли

В зависимости от высоты ребра и толщины листа профильные листы делятся на три типа:

С – стеновые панели с невысоким ребром (до 10 мм высотой) и толщиной от 0,4 до 0,6 мм;
НС – несущие стеновые, у которых высота ребра от 10 до 35 мм, а толщина листа от 0,6 до 0,85 мм;
Н – несущие, с толщиной листа до 3 мм и высотой ребра от 40 мм.

Изделия с маркировкой «Н» настолько жесткие, что могут работать как несущий элемент конструкции. Они применяются для перекрытия промышленных цехов по разреженному стальному каркасу, а в гражданском строительстве не используются. Главным препятствием в этом является их вес, создающий излишнее давление на конструкцию дома.

Те, которые маркируются буквой «С» самые легкие, покрыть крышу профнастилом этого типа проще всего, но у него невысокая жесткость. Их можно использоваться для перекрытия кровли небольших сооружений, но только в том случае, если обрешетка будет сплошной. Они самые дешевые, поскольку этот материал продается на вес, поэтому нередко применяются и для устройства кровель частных коттеджей. Но эту практику нельзя считать правильной.

Наиболее подходящими для кровли является профнастил марки «НС». Из соображений практичности и дешевизны стоит выбирать те его разновидности, которые имеют наименьшую высоту ребра. Их укладка может вестись и по разреженной обрешетке, в которой промежутки между конструктивными элементами не превышают 150 мм.

Для кровли можно, с определенными оговорками, применять и профильные листы, которые предназначены для обшивки каркасов стен. Настоящие, которые действительно предназначены для укладки на крышу, имеют незначительное конструктивное отличие – его края немного загнуты вверх и образуют так называемую капиллярную канавку (см. рис.). Она предотвращает подтекание росы с внешней поверхности листа на обрешетку.

Надежность и долговечность кровельного покрытия зависит и от вида защитного покрытия листа.

Покрытие цинком – самое ненадежное, подверженное коррозии. Обычно оно является первым слоем защиты при использовании других видов покрытий.
Полиэфирная эмаль – наиболее распространенное бюджетное покрытие. Оно плохо выдерживает принудительные внешние воздействия – листы нельзя царапать.
Пластизоль (поливинилхлорид) является более надежной защитой от коррозии, но не выдерживает сильного нагрева.
Пурал или полиуретан. Самое надежное, но и самое дорогое покрытие.

Два способа монтажа профнастила

Способ монтажа профнастила напрямую зависит от того, будете ли вы использовать чердак как жилое помещение или нет. В первом случае вам придется учесть правила монтажа теплоизоляции. Со стороны крыши она должна быть защищена от попадания влаги. В качестве гидроизоляции может выступать обычный рубероид, это очень надежный и проверенный временем материал.

Но учитывайте, что металлическая крыша сильно нагревается. Поэтому на вашей мансарде в жаркий день будет попахивать растопленным гудроном. Чтобы избежать подобного эффекта, используйте мембранную паровлагозащитную пленку (на рис. под №3). Стороны у нее разные – одна пропускает влагу, другая нет.

На стропила ее надо монтировать без натяга и влагостойкой стороной вверх с помощью степлера.

Если вы такую мембрану под профнастил уложили, то надо дать ей возможность работать. Для этого поверх нее устраивается разреженная обрешетка из тонких досок или реек, уложенных вдоль ската (на рис. под №4). Ее толщина не должна превышать 2 см. Доски надо закреплять так, чтобы каждый лист опирался на три конструктивных элемента – один посередине, и два по краям. При устройстве второй обрешетки, контробрешетки, предпочтительнее использовать доски шириной 10 см (на рис. под №2). Это убережет вас от критических ошибок в разметке – плюс или минус сантиметр в ее положении относительно ребра не станут трагедией.

У металлических листов (на рис. под №1) есть один неустранимый недостаток – они очень шумные. Чтобы ваш дом при дожде не превращался в барабан, уложите поверх рубероида или второй обрешетки рулонный утеплительный материал из вспененного полиэтилена.

Принцип монтажа профнастила на кровле

Чтобы покрыть крышу профнастилом, надо использовать тот же принцип, который применяется в отношении любого кровельного материала – он укладывается на крышу с перекрытием листов по горизонтали и вертикали. Монтаж всегда начинается от нижнего края и одной из сторон кровли, а продолжается вертикальными полосами снизу вверх.

По горизонтали профильные листы стыкуются на ширину одного трапецеидального ребра (волны). А вот по вертикали величина нахлеста напрямую зависит от угла ската крыши. Если стропильная система возводится по традиционной технологии – высота конька равна одной трети длины подлежащей стены, то его делают не менее 15 и не более 20 см.

Когда в домах устраивают чердачную мансарду, кровля может иметь и больший угол ската. В этом случае достаточно перекрытия в 10 сантиметров.

Дома с плоской или близкой к тому (обычно односкатной) кровлей должны закрываться листами с перехлестом в 25 см, а места стыков дополнительно уплотняться герметиками, лучше силиконовыми, которые полимеризуются от влаги.

Процесс монтажа профнастила

Если вы решили покрыть крышу профнастилом, то кроме него самого вам понадобится следующий инструмент:

две лестницы – от земли до кромки кровли, и на всю длину ската;
электрифицированный инструмент – дрель-шуруповерт и электрические ножницы;
длинная веревка для затягивания листов на крышу;
пара килограммов кровельных шурупов с шестигранными головками;
строительный степлер и скобы для него высотой не менее 10 мм.

Лестницы лучше сделать самому, и такими, чтобы расстояние между их тетивами было кратно длине волны листа. Поверх ступеней набиваются рейки, по которым поднимаемые листы будут скользить, как по рельсам. Веревка должна быть минимум в 4 раза длиннее лестницы от земли до края кровли. Она закрепляется на двух верхних концах лестницы. В образовавшуюся петлю кладут профнастил и поднимают его, подтягивая свободный конец веревки.

Работы ведутся на каждом скате отдельно. Сначала укладывается слой гидроизоляции, а при необходимости и вторая обрешетка. Монтаж листов начинают снизу, от любого понравившегося края. Предварительно стоит прикинуть, сколько их уложится на скате с соблюдением необходимого перехлеста. Лучше сделать напуск чуть больше положенного.

Оптимальное число шурупов для крепления листа девять штук. Часть из них будет общими, удерживающими края соседей. Всегда существует вопрос: в какую точку закручивать крепеж – в вершину волны или в ее основание? Если высота ребра не превышает двух сантиметров, то шуруп можно вкручивать и в вершину. При этом его длина должна быть такой, чтобы обрешетку прохватило насквозь. При креплении на дублирующую обрешетку шурупы ввертывают только в основание волны. При монтаже не перетягивайте шурупы и не допускайте деформации листа.

Завершением монтажа является закрепление конька крыши. Лучше всего приобрести его из комплекта доборных элементов, которые производят для крыш из металлочерепицы.

Не забудьте заземлить смонтированное металлическое покрытие, которое отлично накапливает статическое электричество и притягивает атмосферное.

Основное что стоит помнить, приступая к самостоятельным работам на высоте, а именно покрытие крыш профнастилом, следует соблюдать технику безопасности и меры предосторожности.

Конечно стоит закрепить материал из нашей статьи видео, размещенные ниже по монтажу кровли из профнастила.

: схема монтажа кровли из профнастила

: особенности монтажа металлопрофиля

Источник: https://bibliostroy.ru/the-installation-of-the-roof/kak-pravilno-pokryt-kryshu-profnastilom-svoimi-rukami/

Крыша из профнастила своими руками: советы бывалых

Для безопасного проживания в доме, очень важно правильно сделать монтаж кровельного покрытие, это позволит избежать появления протечек и обеспечит хозяину комфортное проживание. Многие специалисты сходятся во мнении, что на данный момент более экологически чистого материала для кровли крыш, чем профнастил не существует. К тому же этот материал гарантирует крыше долгий срок службы.

Посмотрев видео «Крыша из профнастила своими руками», которое можно найти внизу данной статьи, у вас не останется никаких сомнений на этот счет. У нас есть надежда, что просмотр видео урока, заставит вас поверить в собственные силы, и вы решите начать крыть крышу профнастиилом самостоятельно.

Перед началом монтажа своими руками крыши из профнастила необходимо определить, какие размеры имеет кровля, которую вам предстоит покрыть.

На сегодняшний день для монтажа крыши из профнастила есть несколько способов. Узнать о них и выбрать вариант наиболее подходящий, вы сможете, заглянув в каталог продукции.

Постарайтесь, приобрести листы профнастила длинной равной длинне между коньком крыши и карнизом. Но при этом помните, что нужно прибавить к этой длине 50 мм, поскольку для более качественного покрытия листы должны укладываться с небольшим нахлестом.

Проще и удобнее производить подъем и укладку листов профнастила на крышу большой площади, если предварительно разделить их на части.

1. Поэтапный монтаж кровли из профнастила ↑

С учетом того, что технология монтажа покрытия крыши профнастилом довольно простая, все же при выполнении работ своими руками от вас потребуется максимальная собранность и четкое выполнение рекомендаций, которые указаны в пошаговой инструкции к профнастилу.

Профессионалы советуют: не забывать про инструкцию при покупке кровельного материала, ее должен предоставить продавец. Стоит заметить, что в ней вы найдете много ценных рекомендаций, поскольку производители товара заинтересованы в том, чтобы как можно больше покупателей покупали именно их продукцию. Поэтому инструкция по монтажу есть всегда у товара имеющего сертификат. К тому же подобный товар имеет гарантию производителя, а следовательно он надежный и качественный.

Первый этап – укладка гидроизоляционного слоя

Рисунок 1. Укладка гидроизоляционного слоя

https://www.youtube.com/watch?v=PwW56FHVb8s

Не позаботится о гидроизоляции, преступая к укладке профнастила на крышу, значит наказать себя в дальнейшем рублем. Правильно уложенный гидроизоляционный слой будет служить надежной защитой кровли от конденсата, который образуется из-за перепада температур воздуха. В магазинах, продающих материал для гидроизоляционного слоя, вы сможете проконсультироваться у продавца о его свойствах и технических характеристиках. Укладывается подобный материал на обрешетку между стропилами, еще до того, как начинается монтаж кровли.

Соблюдать равномерность шага на обрешетки крайне важно, поскольку именно на ней будет закрепляться профнастил.

Второй этап – обустройство вентиляции

Рисунок 2. Обустройство вентиляции при монтаже профнастила

Самым простым способом обустроить вентиляцию, можно назвать укладку деревянных реек непосредственно на гидроизоляционный материал.

Специалисты советуют: в любом случае выполнить обустройство вентиляции, поскольку нельзя полностью быть уверенным, что между слоем гидроизоляции и кровлей не появится немного влаги.

Третий этап – укладка профнастила

Рисунок 3. Укладка профнастила на кровлю

Только после тщательного изучения инструкции по монтажу, можно приступать к выполнению крыши из профнастила.

2. Схема монтажа профнастила ↑

Рисунок 4. Дощатый настил для кровли из профнастила

Нужно сделать крепкий дощатый настил на расстоянии 60 см по обе стороны разжелобка. Делается он под планку ендовы на уровне обрешетки. При этом должен быть нахлест более 20 см у нижних досок ендовы.

Донная планка с краев крепится с помощью гвоздей. Основательно закреплена она будет при окончательном покрытии крыши.

Выполняем установку нижней планки ендовы. Для этого делаем отбортовку или перегибаем верхний конек ендовы поверх конька крыши.

Очень важно, чтобы под конек планка входила более чем на 25 см. желательно также выполнить установку дополнительного универсального или профилирующего уплотнителя между нижней планкой ендовы и листами профнастила.

Специалисты советуют, приступая к монтажу крыши из профнастила, в случае, когда скаты имеют форму прямоугольника вначале установить торцовые доски. Это позволяет облегчить работу по размещению листов профнастила на крыше. К тому же верхняя торцовая доска должна быть установлена выше обрешетки, поскольку в дальнейшем торцовая планка крепиться будет именно к ней. Сделав все это, вы обустроите ветровой угол.

3. Торцевой свес и его монтаж на кровле ↑

Рисунок 5. Торцевой свес и его монтаж на кровле

Выполнив установку карнизной планки и закрепив ее с помощью гвоздей или саморезов, можно приступать к подшивке крыши профнастилом.

Очень важно, чтобы слой гидроизоляции расположен был выше карнизной планки. В этом случае конденсат с гидроизоляционного материала будет попадать, минуя карнизную планку прямо на землю.

Если предполагается, что листы кровельного материала будет опираться на карнизную планку, то перед тем, как самостоятельно крыть крышу профнастилом нужно позаботиться об устройстве вентиляции в пространстве под кровлей. Это поможет избежать скапливания водяного пара. Помимо вентиляции, специалисты советуют выполнить под профнастилом установку уплотнителя, лучше, если он будет пропускать воздух.

4. Варианты устройства карнизного свеса ↑

Рисунок 6. Карнизный свес

Каждый последующий лист профнастила накрывает предыдущий, совмещаясь дренажными желобами, которые имеет этот вид кровельного материала. Стоит заметить, что производить монтаж можно с любой из сторон, как справа, так и слева. Иначе говоря, можно последующий лист подсунуть под предыдущий, а можно положить его поверх листа.

Если ваша кровля пологая, то производя самостоятельное покрытие ее профнастилом, не забывайте делать нахлест на одну волну листа и укладывать продольную прокладку для уплотнения. Если же подобной прокладки у вас нет, то нахлест лучше делать на две волны.

Если монтаж производится на крыше, имеющей крутые скаты, можно обойтись без продольного уплотнителя, в этом случае вполне достаточно нахлеста на одну волну.

От вида конструкции крыши из профнастила зависит, в какой последовательности будет произведена укладка профилированных листов. Например, с торца крыши начинают укладку на кровле, имеющей два ската, а выполняя монтаж вальмовой крыши, начинать укладывать профнастил необходимо от центра вальмы.

Очень важно, чтобы листы уложены были ровно, поэтому их необходимо выровнять с помощью натянутого по карнизу шнура. Некоторые совершают ошибку, придерживаясь при выравнивании торца ската.

Рекомендуем посмотреть видео «Крыша из профнастила». Во время просмотра, вам будет не сложно убедиться, что последовательность выполнения работ по монтажу профнастила очень схожа с последовательностью работ по укладки металлочерепицы.

Между тем, обратите внимание, что длина карнизного свеса не должна быть менее 4 см. Укладывая первый лист, для большего удобства закрепите его посередине при помощи шурупа. Подобным образом выполните укладку еще нескольких листов.

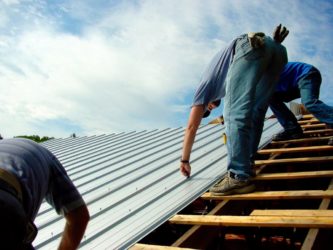

Рисунок 7. Монтаж листов профнастила

Для соединения листов друг с другом используйте специальные саморезы для кровли, которые делая равномерный полуметровый шаг, вкручивайте в гребень волны. Накрепко закрепить листы нужно будет после того, как вы убедитесь, что они выровнены относительно линии свеса. У конька и около свеса листы профиля необходимо закрепить на обрешетке в нижней части волны. Крепятся саморезы в этом случае в каждую вторую волну. Профилированный лист на торце крепится в каждую решетину по низу волны.

От того какой толщены лист профнастила выбран в качестве покрытия, зависит частота крепления середины листа, обычно, делается это в шахматном порядке. Саморезы вкручиваются на один квадратный метр по пять штук.

Если укладка выполняется в несколько рядов, то можно уложить профилированные листы разными способами:

Вертикальная укладка — Производится укладка первого листа нижнего ряда и выполняется временное крепление. Таким же образом производится укладка первого листа второго ряда. Потом поочередно укладываются вторые листы первого и второго рядов. В итоге из четырех листов получается блок. В таком же порядке выстилается следующий блок. Это способ укладки более подходит, на случай покрытия профнастилом крыши с канавкой для дренажа.
Способ укладки блоками, состоящими из трех листов — В нижнем ряду производится укладка двух листов, которые скрепляются друг с другом. Затем во втором ряду укладывается лист, который пристыковывается к листам нижнего ряда. Блок выравнивается относительно карниза и прочно закрепляется. Дальше выкладывается в той же последовательности следующий блок. Обычно, укладка таким способом производится листами, не имеющими дренажной канавки.

Правильность своих действий вы можете проверить, сравнив их с тем, что показано на видео «Крыша из профнастила своими руками: советы бывалых», которое расположено внизу данной статьи. Обращаем ваше внимание на то, что вес у профилированных листов небольшой, как следствие необходимо избегать высоких нагрузок, следовательно, передвигаться по крыше из профнастила нужно очень осторожно.

5. Правильное выполнение установки торцевой и коньковой планок ↑

Рисунок 8. Монтаж коньковой планки

Длина торцовой планки должна составлять два метра. Если нужно нарастит на 10 см, то планки соединяются внахлест. Специалисты советуют, укладывать торцовые планки по направлению к коньку со стороны свеса кровли. Излишнюю длину запросто можно убрать у конька. У кровельного листа в итоге одна из волн должна быть накрыта торцевой планкой. Крепится планка и к торцевой доске, и к листам профнастила. Делается крепление саморезами с равномерным метровым шагом.

Гладкие коньковые элементы лучше всего подходят для выполнения коньковой планки. Специалисты советуют, прокладывать между листами покрытия и гладкими элементами конька дополнительный уплотнитель, который непременно должен быть проветриваемым. Укладка конькового уплотнителя производится в том случае, если у листов достаточно мелкая гофра.

6. Коньковый узел и его монтаж ↑

Нахлест при укладке коньковых планок должен составлять свыше 10 см. к профилированным листам крепятся такие планки саморезами, равномерный шаг должен быть менее 30 см.

7. Планка примыкания: монтаж и устройство ↑

Рисунок 9. Монтаж планки примыкания

Планки примыкания, длиною в два метра, должны быть уложены с двадцати сантиметровым нахлестом. Необходимо укрепить планку примыкания при помощи саморезов со стороны, где она подходит к листам профнастила, при этом равномерность шага должна быть более 40 см. Для крепления к стене можно использовать штробу или же сделать так, чтобы ее скрывала обшивка.

8. Оформление примыкания крыши к стене ↑

Рисунок 10. Монтаж примыкания крыши к стене

По рекомендации специалистов, используйте в процессе работы коньковый уплотнитель, когда начнете соединять торец крыши со стеной. Уложить его нужно между верхним краем профлиста и планкой стыка. В том случае если пологая крыша примыкает к стене с боку удобнее укладывать уплотнитель продольный, это не позволит снегу забиваться в щели. Но стоит заметить делать это неуместно, если монтаж производится на крутой кровле.

В этой статье мы постарались убедить вас, что при желании вполне можно справиться самостоятельно с выполнением монтажа крыши из профнастила, при этом знать ряд правил и секретов этой работы не помешает.

по теме «Крыша из профнастила своими руками: советы бывалых»:

Источник: http://krovlya-krysha.ru/ustrojstvo-kryshi/krysha-iz-profnastila-svoimi-rukami.html

Устройство крыши из профнастила: особенности конструкции и монтажа

В последнее время для настила кровли все чаще используют профилированные листы из стали, они с успехом заменили покрытие из оцинкованного метала и завоевали доверие строителей и домовладельцев. Профнастил используется для сооружения крыш в малоэтажном жилом и производственном строительстве.

Этот материал славится высокой несущей способностью, устойчивостью к коррозии и изменениями температуры, а также доступной ценой. Однако, главное преимущество профлиста – простота и удобство монтажа, которые позволяют выполнить настил кровли своими руками. Устройство крыши из профнастила имеет свои особенности, без знания которых нельзя достичь качественного результата.

В этой статье мы расскажем, из чего состоит кровельный пирог для покрытия, а также как оно укладывается и закрепляется.

Характеристика материала

Профнастилом называют современный материал, используемый для возведения кровли, которой производят из тонколистовой холоднокатаной стали. Технология производства этого покрытия предусматривает покрытие стальных заготовок цинковым сплавом и слоем полимера или краски, повышающими коррозийную стойкость и ударопрочность продукции. После окрашивания листы стали в станок, который специальными роликами выдавливает в них трапециевидный или прямоугольный профиль. Достоинствами профлиста считают:

Легкий вес. Масса 1 квадратного метра покрытия для кровли из профилированной стали составляет 8-17 кг, что в 2-3 раза меньше, чем весит керамическая черепица или асбестоцементный шифер. Легкий вес снижает нагрузку на фундамент, позволяя экономить на стропильном каркасе крыши.
Устойчивость к коррозии. «Хронической болезнью» кровельных покрытий из металла является ржавчина. Но цинковое и полимерное или лакокрасочное покрытие предохраняют сталь, из которой производится профнастил, от контакта с водой, благодаря чему повышаются антикоррозийные свойства этого материала.
Длительный срок эксплуатации. Срок службы покрытия кровли из профлиста в зависимости от качества, цены и соблюдения технологии материала составляет 25-50 лет, что значительно превышает эксплуатацию рубероида, ондулина и шифера.
Большой выбор расцветок. Полимерное и лакокрасочное покрытие позволяют окрашивать профнастил в любые оттенки. Цветовая гамма, предлагаемая производителями, насчитывает сотни наименований, включая серию «металлик».

Обратите внимание! Толщина профнастила составляет 0,45-1 мм, она зависит от толщины заготовки и слоя полимерного или лакокрасочного покрытия. Листы производятся шириной 646-1200 мм. Чем меньше ширина листа, тем выше профиль материала и, как следствие, больше несущая способность.

Кровельный пирог крыши из профнастила

Холодной кровлей называют конструкцию крыши, в которую не включается термоизоляция скатов, потому что чердачное помещение не отапливается. Эта технология считается традиционной, она весьма эффективна, так как подкровельное помещение служит воздушной прослойкой, необходимой для вентиляции кровли и стропильного каркаса. Как правило, крыша холодного типа используется в строительстве хозяйственных, производственных и сезонно используемых сооружений. Схема кровельного пирога в таком случае состоит из следующих элементов:

Стропильные ноги. Стропила для крыши холодного типа из профлиста изготавливают из деревянных досок с сечением 50х150 мм или металла. Максимальный шаг между стропильными ногами составляет 100 см.
Гидроизоляционный материал. Поверх стропильных ног с помощью строительного степлера полосами внахлест закрепляют гидроизоляцию, в качестве которой используют пленки, диффузные мембраны или обычный рубероид. Гидроизоляционный материал укладывается с небольшим провисанием, чтобы предотвратить разрывы.
Контробрешетка. Контробрешетка изготавливается из деревянных реек толщиной 2-3 см, который приколачивают вдоль стропильных ног поверх гидроизоляции. Она дополнительно фиксирует гидроизоляционный материал и обеспечивает вентиляционный зазор между ним и профнастилом.
Обрешетка. Обрешетку изготавливают из досок 40х100 мм или брусков 40х40 мм. Применяется решетчатая и сплошная схема монтажа. Чем больше несущая способность профлиста, тем реже можно делать шаг между элементами.
Кровельный материал. На обрешетку укладываются листы профнастила, которые нахлестывают друг на друга в горизонтальном и вертикальном направлении, чтобы создать герметичное покрытие, и закрепляют кровельными саморезами.

Отличия кровельного пирога «теплой» и «холодной» крышиСостав кровельного пирога

Важно! Инструкция по монтажу теплой кровли из профнастила отличается тем, что между стропильными ногами укладывают теплоизоляционный материал, к примеру, минеральную вату, а снизу стропил закрепляется пароизоляционная мембрана. Кроме того, в качестве подкладочной гидроизоляции теплой кровли не используют рубероид, так как он не пропускает пар.

Требования к конструкции

Надежность и срок службы кровли из профнастила определяется качеством используемого кровельного материала и соблюдением технологии монтажа. Крыша, построенная без соблюдения рекомендаций по укладке профилированного стального, со временем начнет протекать, гнить и потребует замены через 5-7 лет. Чтобы покрытие из профлиста стало надежным барьером для атмосферной влаги, ветра и холода, конструкция кровли должна соответствовать следующим требованиям:

Профнастил допускается монтировать на крыши с уклоном 8-60 градусов. При этом угол наклона скатов определяют в соответствии с климатическими условиями в зоне строительства.
Максимальный шаг между стропильными ногами для монтажа профнастила составляет 1,5 м. Этот показатель зависит от несущей способности материала. Если крыша относится к теплому типу, стропила располагают на расстоянии 60 см или 120 см, чтобы между ними было удобно размещать теплоизоляционный материал.
Чтобы уменьшить количество стыков между листами, для настила кровельного покрытия используют материал, длина которого соответствует длине скатов.
При настиле кровли из профлиста допускается монтаж сплошной или разреженной обрешетке. Однако, в местах стыков листов, установки снегозадержателей или элементов водостока обрешетку усиливают дополнительными досками.
Инструкция предписывает использовать для фиксации листов специальные кровельные саморезы с уплотнителем. Неопреновая шайба при закручивании расплющивается, герметизируя отверстие в кровельном материале.

Опытные мастера отмечают, что сделать качественное, герметичное покрытие из профилированной стали можно, используя фасонные элементы для оборудования конька, ендов, мест вывода трубы или стыков между скатами. Они также изготавливаются из стали и окрашиваются в тон к профнастилу, чтобы быть незаметными после монтажа.

Ошибки при закручивании саморезовСхема укладки профнастилаСхема расположения крепежных элементов

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/profnastil/ustrojstvo-kryshi-iz-profnastila.html
