Как правильно крепить гибкую черепицу?

Полезные советы по монтажу гибкой черепицы своими руками

Альтернативой традиционному шиферу, металлопрофилю, керамической черепице могут служить кровельные материалы на основе гибких битумных покрытий. Если кровля из гибкой черепицы своими руками монтируется в соответствии с разработанными производителями правилами, обеспечивается эстетическая привлекательность и надежность покрытия. О том, как выполнить работу своими руками, пойдет речь в этой статье.

Основные отличия гибкой черепицы

Гибкая черепица представляет собой материал, схожий по структуре и составу с рубероидом. В основе – пропитанный битумом стекловолоконный холст. Форма черепицы – плиты (гонты) с фигурными лепестками по краю. На тыльной стороне – липкий слой для приклеивания к сплошной обрешетке, а на лицевую сторону наносится мелкая минеральная крошка. Предусмотрено дополнительное крепление гвоздями. После укладки покрытие становится монолитным в результате спекания отдельных элементов под солнечными лучами.

В результате усовершенствования последнего гибкая черепица приобрела следующие качества:

• гибкость: элементы покрытия могут гнуться, что важно для кровель сложной формы;
• легкость: кровля из гибкой черепицы практически не создает нагрузки на конструкцию здания;
• водоотталкивающие свойства гарантируют надежную защиту от осадков;
• продолжительный срок службы;
• привлекательный внешний вид: окрас и форма черепицы после монтажа покрытия напоминает чешую;
• легкость монтажа: технология укладки гибкой черепицы своими руками доступна монтажнику без специального опыта;
• износостойкость: внешний слой содержит мраморные или гранитные гранулы, устойчивые к истираемости.Гибкость битумной черепицы позволяет создавать кровельные покрытия сложной формыСледует учитывать, что мягкое покрытие из битумной черепицы пригодно не только для укладки на кровлю. Можно также оформить фронтон гибкой черепицей, утеплив мансарду изнутри.

Общие рекомендации по укладке гибкой черепицы

Инструкция производителя (с которой необходимо ознакомиться после приобретения покрытия) содержит основные сведения о том, как правильно монтировать гибкую черепицу.

1. Для работы следует выбирать теплое время года при температуре от +5 °С. В противном случае плиты не склеятся с обрешеткой и друг с другом. В условиях низкой температуры битумная черепица становится хрупкой.

2. Если монтаж необходимо выполнить зимой (для частичной замены покрытия), плиты выдерживают в теплом помещении не менее суток. После укладки черепицу разогревают строительным феном, а стыки герметизируют с помощью битумной мастики.

3. Монтаж гибкой черепицы своими руками (видео по теме – в конце статьи) выполняется для кровельных систем с углом уклона не менее 11,3°. В противном случае сход тающего снега замедляется и неизбежны протечки. В таких условиях срок службы покрытия сокращается.

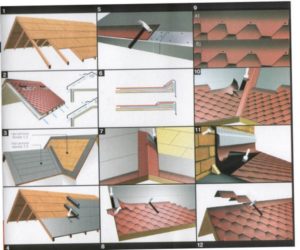

Поэтапное описание монтажа битумной черепицы

Независимо от производителя, методика укладки битумной черепицы одинакова для любого покрытия и состоит из следующих этапов.

Подготовительный этап к монтажу гибкой черепицы

Оформление ендовы подкладочной гидроизоляцией

1.Подготовка основания. Необходимо создать сплошную обрешетку из обрезной доски, лисов фанеры ФСФ или плит OSB. Важно добиться абсолютно плоской и твердой поверхности. Плитные материалы (влагостойкая фанера, OSB) укладываются со смещением рядов, чтобы избежать крестообразных соединений. Между плитами оставляют компенсационный зазор около 3 мм.

2.Устройство вентиляции. Необходимо предусмотреть наличие продухов – зазоров между контробрешеткой и обрешеткой. Между битумной черепицей и утеплителем, накрытым пароизоляционным материалом, должно оставаться пространство для циркуляции воздуха. Отдушины или коньковые аэраторы в верхней зоне крыши должны обеспечивать отток водяных паров.

3.Укладка дополнительного гидроизоляционного подкладочного покрытия. Рекомендуется выбирать материал того же производителя, что и битумная черепица. Монтаж начинают в нижней части каждого свеса и продвигаются к коньку. При этом верхняя полоса должна быть уложена с нахлестом на нижнюю не менее, чем на 10 см. Герметичность обеспечивается битумной мастикой, которую наносят на место стыка. В области труб гидроизоляция должна заходить на вертикальную поверхность минимум на 20 см. Ендовы укрывают сплошной полосой изоляции. При необходимости стыкования двух полос стык устраивают в верхней части с нахлестом в 20 см.

4.Защита свесов и фронтонов. Края кровли необходимо закрыть металлическими планками. Их крепят поверх гидроизоляции. Соседние элементы должны монтироваться с нахлестом в 50 мм. Крепеж в местах стыка должен быть более частым – через каждые 2-3 см. Фронтальная планка должна перекрывать карнизную в местах стыковки.

5.Устройство проходов для антенн, вентиляционных труб. Для этого используют специальные карнизные проходки и фартуки, выкраивают детали из ендового ковра, вырезают защиту из оцинкованного листового железа. Места стыковки обрабатывают битумной мастикой и силиконовым герметиком.

Отделка краев крыши

Важно: сплошная обрешетка из листов фанеры и плит OSB крепится по краям кровли с интервалом 10 см, в местах соединения плит (на стропилах) – 15 см и на промежуточных стропильных ногах – 30 см.

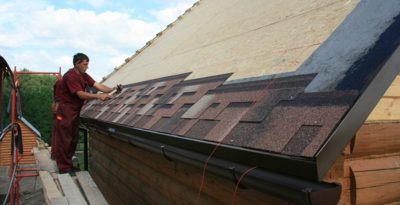

Укладка гибкой черепицы

Для того чтобы покрытие не пришлось поправлять после монтажа, вначале подготавливается схема укладки гибкой черепицы. Это позволит располагать ряды плит ровно. Разметка выполняется с помощью шнура: наносятся горизонтальные линии с шагом 0,8 м и вертикальные – 1,0 м. Следует учитывать, что линии не должны задавать четкий порядок укладки гонтов, они необходимы для корректировки направления рядов.

Укладка битумной черепицы выполняется с соблюдением следующих правил.

1. Упаковки с черепицей выбираются в случайном порядке: это поможет избежать контраста оттенков соседних элементов.

2. Отступив 20 мм от кромки карнизной планки, укладываются карнизные плитки. В качестве стартовых элементов могут быть использованы рядовые плитки с предварительно обрезанными лепестками. Наклейка выполняется после удаления предохранительной ленты с липкого слоя и обработкой остальных мест мастикой.

3. Карнизные гонты крепят кровельными гвоздями (шаг крепления соответствует ширине лепестка) в четырех местах. Для кровельных систем с большим углом уклона требуются дополнительные крепления: еще два гвоздя вбивают по краю каждого листа.

4. Укладка следующего ряда выполняется со смещением лепестков таким образом, чтобы они перекрывали выемки и места стыковки гонтов предыдущего (нижнего) ряда.

   Важно: поверх конькового бруса укладываются пластиковые элементы, обеспечивающие вентилирование подкровельного пространства.

Отделка гибкой черепицей сложных участков

Сложными участками кровли, кроме проходов для антенн, кабелей и дымоходов, могут считаться следующие:

• зоны вблизи торцевых планок;
• ендова;
• коньки.

Способы герметизации кровли в указанных зонах.

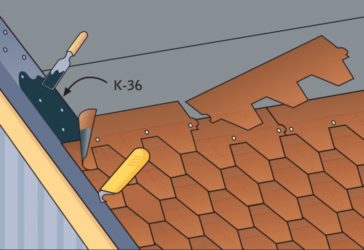

1. Битумную черепицу приклеивают вдоль торцевой планки, отрезав лишнее по линии кромки кровли. При этом на край кровли предварительно наносится битумная мастика (шириной 10 см).

2. Для оформления ендов листы «битумки» могут укладываться внахлест со стороны обоих скатов. При этом необходимо тщательно прогревать листы строительным феном, а места их стыковки обрабатывать мастикой.

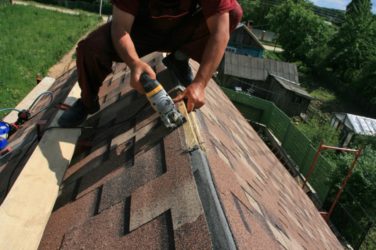

3. Чтобы оформить конек из гибкой черепицы своими руками, следует обрезать карнизную черепицу так, чтобы получились прямоугольные листы. После этого «битумка» сгибается под углом, соответствующим углу примыкания скатов, проклеивается и прибивается гвоздями, начиная от одного из краев. Каждый следующий лист перекрывает предыдущий на 50 мм, закрывая гвозди.

   Отделка конька «битумкой»

Полезные советы по монтажу гибкой черепицы

У начинающих монтажников кровли могут возникнуть вопросы о том, как сделать лазы по гибкой черепице. Лазы необходимы не только для монтажа, но также и для ремонта кровельного покрытия. Существует несколько вариантов решения проблемы.

Трап для крыши

1. Специальные вставки заводского производства. Они крепятся к обрешетке, для чего необходимо отогнуть край битумного листа. Поверх вставок укладываются доски, по которым будет перемещаться укладчик черепицы.

2. Вставки из деревянных брусков, отпиленных под углом. По сути, этот метод схож с предыдущим? с той разницей, что для устройства лазов используются самодельные детали.

3. Использование кровельного трапа или системы трапов. Конструкция изготавливается из досок и брусьев (см. фото).

4. Использование поролона. На битумной кровле с минеральным верхним слоем поролон будет устойчиво держаться и может служить основой для работы кровельщика. При этом важно пользоваться основной страховкой – поясом с прикрепленным к нему тросом.

   Поролон можно использовать в качестве опоры на кровле из битумной черепицы

В завершение статьи – видеоурок с подробными пояснениями специалиста о том, как правильно укладывать гибкую черепицу.

Источник: https://samstroy.com/%D0%BF%D0%BE%D0%BB%D0%B5%D0%B7%D0%BD%D1%8B%D0%B5-%D1%81%D0%BE%D0%B2%D0%B5%D1%82%D1%8B-%D0%BF%D0%BE-%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6%D1%83-%D0%B3%D0%B8%D0%B1%D0%BA%D0%BE%D0%B9-%D1%87%D0%B5%D1%80/

Чем крепить гибкую черепицу?

  Чем крепится битумная черепица.

  Возможно, что Вы не знаете чем можно крепить битумную черепицу. Есть несколько вариантов для её крепления.

В зависимости от подкровельного основания можно применить разные методы крепления мягкой черепицы.

  Методов для крепления немного, но о всём по порядку.

  Это самый распространённый вид крепления.

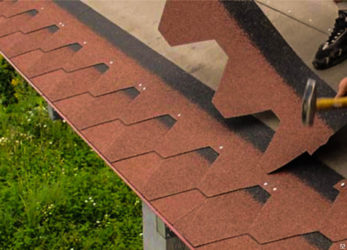

  Кровельные гвозди используют тогда, когда основанием для кровли служат влагостойкие плиты ОSB, фанера хвойных пород или сплошная обрешётка из деревянной доски.

  Кровельный гвоздь применяется в тех крышах, где с внутренней стороны будет производится облицовка и утепление, а так же в малолюдных местах (как пример, чердачные крыши) — там, где многочисленные острые жала кончиков гвоздей не несут постоянную угрозу.

  Гвоздями крепятся рядовая, стартовая и коньковая черепицы, подкладочный ковёр, капельники, ендовые ковры, кровельные проходки и кровельные вентили ktv.

Размер гвоздей

  Кровельными гвоздями для гибкой черепицы называют гвозди с большими шляпками Ø8-12мм. Так же, для этих гвоздей применимо название «толевые гвозди». Длина их достигает от 25 до 40 мм. Стержни гвоздей в диаметре имеют размер до 3,2 мм.

  Для монтажа битумной черепицы лучше всего применять оцинкованные гвозди. В отличии от обычных стальных гвоздей, срок эксплуатации у оцинкованных значительно больше, так как они меньше подвержены процессам коррозии.

  Самый доступный монтаж мягкой кровли на гвозди осуществляется при помощи молотка. Чтоб уберечь пальцы от рваных ран, лучше пользоваться молотком с круглым концом ударной части.

  Гвоздь должен быть забит так, чтобы шляпка гвоздя прилегала к поверхности гибкой черепицы. Забивается гвоздь перпендикулярно (под углом 90º) плоскости подкровельного основания.

  Не до конца забитые гвозди препятствуют максимальному склеиванию мягкой черепицы и могут спустя некоторое время «вылазить» из подкровельного основания.

  Слишком глубоко забитые гвозди оставляют впадину в гонте, пробивая его своей шляпкой могут образовывать дырку вокруг шляпки гвоздя. Это негативно сказывается непосредственно на надёжности самого крепления.

 Расход гвоздей

  Расход гвоздей для битумной черепицы: на 100 м.кв. готовой кровли — 10 кг гвоздей. В это количество учитывается полный монтаж вместе с комплектующими для кровли.

Крепление гибкой черепицы нейлером

 Так же можно крепить черепицу при помощи такого инструмента как Нейлер, он же гвоздезабивной пневмомолоток.

  Бывают реечный и барабанный нейлер.

  Гвозди для нейлера изготавливают из углеродистой стали. На них нанесено никелированное покрытие. Для крепления гибкой черепицы гвозди для нейлера должны быть с большой шляпкой.

Саморезы с прессшайбой

  Крепление на саморезы с прессшайбой менее распространено, но в некоторых случаях ему нет альтернативы.

 Самый распространённый материал для основания кровли, где применяются саморезы с прессшайбой — это ламинированная фанера. Обычно она применяется для беседок и навесов, открытых вальеров и в других случаях, когда подкровельное основание так же является облицовкой с внутренней стороны крыши.

  Гвозди в ламинированную фанеру забивать сложно, а сама фанера при этом подвергается разрушению.

  Поэтому, в таких случаях, для крепления гибкой черепицы корректно применять саморезы с прессшайбой. Важно, чтоб длина саморезов была меньше толщины фанеры, чтоб их кончики не выглядывали в большом количестве с внутренней стороны крыши.

  Так же, саморезы можно применять когда подкровельным основанием и отделкой крыши снизу служит тонкая деревянная вагонка или доска, смонтированная поверх каркаса крыши или стропил. От забитых гвоздей вагонка может колоться, давая трещины. Ну и для того, чтоб гвозди не вылазили и не портили вид снизу, их можно заменить на саморезы с прессшайбой короткой длины. Если, к примеру, толщина вагонки 20 мм — можно применять саморезы длинною 16 мм.

  Правила крепления саморезами такие же как и для гвоздей.

 Скобы

  Крепление битумной черепицы скобами актуально и применимо для случаев аналогичных с креплением саморезами, с единственным исключением — в ламинированную фанеру скобы плохо забиваются и гнутся. А вот в вагонку, ОСБ и фанеру, когда они используются одновременно как отделка нижней стороны крыши и подкровельным основанием — можно применять.

  К таким строениям можно отнести беседки, навесы, козырьки, колодцы, собачьи будки и вальеры.

Не стоит крепить скобами гибкую черепицу на крышах основных строений (дома, мансарды, гаражи, бани и т.д.), так как это весьма ненадёжный вид механического крепления.

 Пропановой горелкой

И последний вариант — крепление битумной черепицы пропановой горелкой.

  Применяется тогда, когда нужно, чтобы не было гвоздей.

  Как правило, это «кованные козырьки» с металлическим каркасом, к которому приварен металлический лист или прикручена тонкая фанера или плиты OSB-3.

  Крепление горелкой применимо только для видов черепиц с самоклеющейся основой. Это так называемые однослойные виды.

  Крепление, и от части, наплавление битумной черепицы горелкой — это самый сложный и трудоёмкий способ крепления, требующий профессиональных навыков по работе не только с горелкой, но и с мягкой черепицей.
Источник: https://krovli.club/krovli/gibkaya-cherepitsa/chem-krepit-gibkuyu-cherepitsu

Источник: http://izb33.ru/news/2018-01-10/novaya-zapis-89

Самостоятельный монтаж гибкой черепицы, технология и советы

Благодаря хорошим эксплуатационным характеристикам становится все более популярной гибкая черепица или как её ещё называют мягкая кровля, все работы можно выполнить своими руками, что значительно сэкономит бюджет. Стоимость самого материала в разы дешевле, чем остальные покрытия для крыши дома.

Структура мягкой кровли

В строительных справочниках она называется битумными листами, присыпанными разноцветной крошкой. Производится гибкая черепица в формате прямоугольного листа с односторонними фигурными вырезами сложной и простой формы, где в основе рельефа лежит прямоугольник, овал или многогранник.

Структура материала многослойная, порядок слоёв следующий:

1. В качестве нижней поверхности полотна выступает модифицированная битумная прослойка, занимающая половину площади и покрытая особой пленкой из силикона. Битумная масса при соприкосновении с рабочей плоскостью приклеивается, а затем становится гидроизолятором, который не протекает и устойчив к разрушениям, а также воздействию высоких температур. Этот слой гарантирует пожароустойчивость в экстремальных ситуациях.
2. Следующий слой состоит из полиэстера или стекловаты. Его назначение – обеспечение физической устойчивости и сохранения пространственных параметров, чтобы они не менялись в процессе монтажа и срока службы кровли. Благодаря полиэстеру крыша будет защищена от разрывов, а также других механических повреждений. Стеклоткань выполняет функцию теплоизолятора. Сверху она пропитана битумным составом.
3. Затем следует слой из битума;
4. Верхняя поверхность листа покрыта крошкой из базальта, сланца или минералов. Выполняет не только эстетическую роль, переливаясь на свету различными оттенками красок, но и защитную – оберегает черепицу от воздействия ультрафиолетового излучения, механического влияния, дождя и снега. Крошка не поглощает влагу, не позволяет материалу растрескиваться.

Толщина мягкой кровли варьируется в пределах 3-4 мм – в зависимости от фирмы-изготовителя и отличается богатой цветовой гаммой. Монтаж гибкой черепицы осуществляется на подготовленную фанерную или плиточную поверхность.

Вернуться

Достоинства и недостатки покрытия

Перед началом монтажа следует взвесить сильные и слабые стороны материала, чтобы быть подготовленными к различным неожиданностям.

Плюсы:

• Легкий вес способствует экономии денежных средств, делает возможным во время монтажа конструкции опираться на более простые требования к износостойкости, при этом укладка гибкой черепицы выполняется намного легче.
• Доступная стоимость.
• Не подвержена воздействию коррозии, что дает ей выгодное преимущество перед металлическими аналогами.
• Не нуждается в заземлении, т.к. электрическое поле не задерживается на поверхности крыши.
• Не обладает эффектом парусности. Битумная масса покрывает деревянное основание цельной оболочкой, что не даст возможности разбушевавшемуся ветру отделить черепичный лист от кровли.
• Стойкое противостояние механическому воздействию. Ее не деформируют даже большие градины или попавшие в нее камни ввиду амортизирующей способности покрытия.
• Длительность эксплуатации. Срок службы черепицы составляет 30-40 лет, при этом ее можно перекрашивать в какой угодно цвет, если соблюдена правильная технология укладки гибкой черепицы.
• Выполняет декоративное назначение.
• Защита от ультрафиолета.
• Способность хорошо маскировать шум приобретается благодаря мягкости черепицы и деревянному каркасу под ней. Подобный вид кровельных материалов тщательно приглушает посторонние звуки.
• Годится для любой формы крыши.

Минусы:

• Низкая теплопроводность. Из-за минимальных показателей теплопроводности материала возникает необходимость в добавочной теплоизоляции, но это компенсируется деревянным или фанерным основанием конструкции.
• Отсутствие устойчивости к цветению. От цветения поверхности листов вряд ли можно избавиться полностью, потому что влияние климатических условий – постоянный фактор. Отметим, что подобный минус имеется у большинства кровельных материалов.
• Мягкая кровля не предназначена для использования в условиях крайнего севера, потому что не выдержит слишком низких температур – до -50 градусов, но в умеренных широтах ее вполне можно использовать при строительстве дома.

Наличие характерных отличий материала в сторону преимуществ или недостатков не свидетельствует категорично о том, что мягкую кровлю следует использовать или не следует.

Вернуться

Инструкция по укладке и требования к ней

Шаги инструкции помогут вам узнать, как укладывать черепицу. Их необходимо придерживаться, чтобы облегчить процесс работы и гарантировать качественный результат по ее окончании.

Монтаж гибкой черепицы требует четкого исполнения инструкции ввиду сложности процесса и необходимости наличия опыта, а также специальных знаний в строительной сфере. В момент укладки нужно делать интервалы между составными частями обрешетки, соблюдать оптимальные линейные параметры подстилающей поверхности.

Величина шага обрешеткиТолщина доскиТолщина фанеры

60 см	2 см	1,2 см
90 см	2,3 см	1,8 см
120 см	3 см	2,1 см

Минимально допустимое значение уклона при укладке гибкой черепицы своими руками – 12 градусов, но подстилающая поверхность при этом должна быть ровная и цельная. Показатель влажности строительного материала желательно, чтобы не превышал 20% от общего его веса.

Монтаж мягкой кровли включает в себя несколько последовательных операций.

Крепеж основного слоя и подстилающего покрытия.

В качестве подстилающего ковра для мягкой кровли используется настил из досок или фанеры, оберегая крышу от протекания. Если уклон кровли не превышает 30%, подкладочный слой делают сплошным. Когда градусные величины углов велики, настил крепится только в особо опасных местах – где располагается карниз, торец конструкции.

Монтаж подстилающей поверхности начинают с нижней части ската, постепенно двигаясь к верхней. Настил делается внахлест с шириной 0,1 м. Это позволяет обезопасить поверхность от протекания. В роли фиксаторов выступают гвозди с интервалом 0,2 м и клей. Клей герметизирует поверхность, а гвозди – закрепляют. После крепежа подстилающей поверхности под черепицу начинается процесс устройства водосточной системы.

Установка карнизов.

Монтаж карнизных свесов делается, чтобы лучше закрепить желоб для водостока. Тогда на них и на торец укладываются листы стали поверх подстилающего слоя. Главное, делать нахлест с шириной 20 мм. Фиксируются стальные листы при помощи специальных гвоздей, прибивая их зигзагом с шагом 0,1 м. На участке для стоек интервал между фиксаторами составляет 3 см – обязательно больше по толщине, чем 2 листа.

Разметка.

Предварительно рекомендуется сделать разметку, которая будет направляющим ориентиром в процессе монтажа гибкой черепицы — инструкция подразумевает этот этап в первую очередь для новичков в подобном деле, но и опытным мастерам тоже не помешает подстраховаться на всякий случай. Выполняется она прямо на крыше при помощи обычного мела.

Ввиду маленького размера рядов, они склонны смещаться в сторону во время выполнения строительных работ. На большой поверхности это очень заметно, да и конструкция тогда будет не совсем прочной, если не соблюдать в точности все параметры.

Снизу вверх, лучше ближе от края, нужно начертить пару параллельных прямых линий, чтобы отрезок между ними был длиной в 0,5 м. В перпендикулярном направлении от них намечаются прямые для рядов с интервалами 0,25 м.

Укладка мягкой кровли и ее фиксация.

Монтаж гибкой черепицы начинается от крайнего участка ската – снизу:

1. Для первого ряда листы черепицы укладываются в перевернутом виде или при помощи полоски-самоклейки (стоит в 2 раза дороже) с ориентацией на скат.
2. Нижнюю кромку рекомендуется устанавливать на 50 мм выше, чем нижний край карниза. Выступающие участки кровельного полотна в идеале обязаны прикрывать места стыков на карнизе.
3. Постепенно во время процесса укладки движение будет смещаться от центра карниза к торцу.
4. Со второго ряда, монтаж делается строго по разметочным линиям. На изнанке гонтов имеется специальная защитная пленка – она снимается в процессе укладки, а сама черепица придавливается к подстилающей поверхности.
5. Далее, технология укладки гибкой черепицы подразумевает крепеж при помощи гвоздей – желательно использовать специальные луженые или покрытые медным налетом и с большими шляпками.
6. Рекомендуется вбивать гвозди с краю и в середине листа таким образом, чтобы зафиксировать по возможности оба последовательно идущих ряда. При этом выступы следующего полотна должны прикрывать концы крепежей последних. Для фиксации погонного метра материала достаточно 4 гвоздей.
7. Когда уклон крыши более, чем 1:1, мягкая кровля крепится с помощью шести крепежных элементов.
8. Остальные ряды полотен сдвигаются во время укладки на полметра, а лепестки их желательно располагать на одинаковом уровне с элементами прошлого кровельного листа.
9. Порядок и способ крепежа кровельных полотен для последующих рядов не меняется.
10. На торцах элементы кровли обрезаются по краям и приклеиваются, клей наносится на поверхность полосой с шириной 10 см минимум.
11. В конце нужно оставлять небольшой шов с учетом дальнейшей деформации между обрешеткой, а точнее ее элементами. Тогда у материала будет возможность при необходимости регулировать свои параметры, особенно под влиянием атмосферных осадков и температурного режима. Так снизится вероятность сдвигов, а также поломок кровли. В результате этих операций сама крыша будет более прочной и прослужит значительно дольше.

Соблюдая инструкцию, а также приобретая навыки по самостоятельной укладке черепицы, можно не только сэкономить денежные средства на монтаже кровли, но и научиться делать это грамотно, чтобы крыша была устойчивой к деформации и влиянию климатических факторов. Все в ваших руках!

Источник: http://dachaorg.ru/gibkaya-cherepica-ykladka-svoimi-rukami.php

Монтаж битумной черепицы: пошаговая инструкция, подготовительные работы

Не рекомендуется монтировать кровельное покрытие в дождливую или снежную погоду, а при укладке в холодное время года нужно пользоваться строительным феном для прогревания клеевого слоя гонтов.

Монтажные работы выполняют поэтапно, в несколько шагов, каждый из которых принципиально важен для качества всей кровельной системы.

Подготовительные работы

Каким бы надежным ни было покрытие из мягкой кровли, крыша может «поехать» или потечь, если крепление сделано без грамотной подготовки. Поэтому предварительные работы перед укладкой кровли очень важны и должны выполняться профессионалами в несколько этапов.

Создание стропильной системы

На стропила приходится основная нагрузка от гибкой черепицы, поэтому нужно сделать правильный расчет с учетом веса кровельного пирога, ветрового и снегового воздействия.

Совет. Надежно закрепляйте стропильные ноги, обрабатывайте деревянные элементы специальными защитными средствами для повышения надежности конструкции.

Устройство пароизоляции

После монтажа стропил необходимо уложить пароизоляционную пленку, которая защитит кровельный пирог и утеплитель от конденсата. Пленка укладывается внахлест, а образовавшиеся швы проклеиваются скотчем.

Утепление

Чтобы теплоизоляция надежно держалась, между стропильными ногами нужно прибить брусок, который будет удерживать плиты утеплителя. Выбрать правильную толщину утеплителя поможет теплотехнический расчет. Теплоизоляционные плиты укладываются вразбежку, покрываются ветровлагозащитной пленкой, которая крепится контрбрусом.

Совет. Контрбрус нужно прибивать параллельно стропилам, чтобы создать свободный вентиляционный канал для удаления избытка влаги из подкровельного пространства.

Устройство ровного основания под гибкую черепицу

Монтаж битумной черепицы должен производиться только на ровное твердое основание, в качестве которого предпочтительно использовать обрешетку и сплошной настил из влагостойкой фанеры или ОСП. Доски фиксируют специальными оцинкованными гвоздями.

После укладки основания подготовка к монтажу мягкой кровли завершается – можно приступать к основным работам.

Монтаж битумной кровли: используемые материалы

При монтаже битумной гибкой черепицы рекомендуем применять высококачественные материалы марки «ИКОПАЛ», которые произведены в соответствии с европейскими стандартами и сертифицированы по российским нормам. Для устройства мягкой кровли понадобятся указанные ниже материалы.

Кровельное покрытие включает:

• СБС-модифицированную битумную черепицу ИКОПАЛ с основой из стеклохолста с цветной сланцевой посыпкой с верхней стороны;
• коньково-карнизную полосу аналогичного состава для обустройства карнизов, коньков, ребер;
• ендовный ковер – рулонный защитный материал, который применяется для усиления мягкой наплавляемой кровли в ендовах, других уязвимых местах;
• подкладочный ковер – рулонная гидроизоляция, укладка которой является обязательным этапом в работах по монтажу кровли.

Совет. Подкладочный ковер укладывается по всей поверхности кровли снизу вверх параллельно карнизному свесу. Не допускайте образования складок!

Дополнительные компоненты/материалы

• Металлические планки примыкания, фронтонные планки, капельники нужны для отведения влаги с краев крыши, придания ей завершенного внешнего вида.
• Крепление битумной черепицы невозможно без специальных оцинкованных гвоздей с размером шляпки от 8 мм.
• Мастика и клей-герметик «ИКОПАЛ» применяются для герметизации мест примыкания, перехлестов, других узлов и швов.
• Элементы вроде дефлекторов, вентиляторов подкровельного пространства или фланцев для прохождения труб обеспечивают вывод вентиляционных систем на крышу.
• Водосточная система «ИКОПАЛ», включающая желоба, кронштейны, воронки, колена, крепления, позволяет эффективно отводить наружную воду.

Пароизоляция

Инструкция по устройству кровли говорит о необходимости создания надежного пароизоляционного слоя. В качестве пароизоляции стоит применять прочную четырехслойную армированную мембрану «ИКОПАЛ Поликрафт», которая не только защищает от конденсата, но и эффективно отражает тепло, снижая энергозатраты.

Совет. Пароизоляцию укладывайте внахлест 100–150 мм и герметизируйте двусторонним скотчем.

Теплоизоляция

Монтаж битумной черепицы предполагает использование такого теплоизоляционного материала, как негорючая минеральная вата плотностью от 30 кг/м3.

Ветрозащитные мембраны

Защищать утеплитель от ветра, воды помогают гидроветрозащитные мембраны ICOPAL Monarperm, которые укладываются поверх теплоизоляции без вентилируемого зазора.

Не пытайтесь сэкономить на материалах для битумной кровли, поскольку это приведет к ухудшению качества и снижению срока безремонтного использования кровельного покрытия.

Укладка кровельного материала: инструкция по монтажу

Подготовительные мероприятия проведены, основание под кровлю готово – значит, можно приступать непосредственно к монтажу гибкой черепицы.

1. Монтируем подкладочный ковер

1. Основание из влагостойкой фанеры или ОСП 2. Подкладочный ковер ICOPAL K-EL/FEL’X 3. Кровельный клей ICOPAL 4. Кровельные гвозди5. Край карнизного свеса

Сначала на готовое ровное основание укладываем специальный гидрозащитный слой – подкладочный ковер «ИКОПАЛ» К-ЕЛ или «Феликс». Разворачиваем его снизу вверх параллельно карнизному свесу, фиксируем к основанию по верхнему краю через каждые 40 см, по нижнему – через 10 см. Герметизируем перехлесты мастикой.

2. Монтируем планки

1. Основание из влагостойкой фанеры или ОСП 2. Подкладочный ковер K-EL/FEL’X 3. Карнизная планка4. Торцевая планка

На подкладочный ковер кровельными гвоздями прибиваем по зигзагообразной разметке карнизные и торцевые планки. Перехлест составляет 3–5 см, шаг между гвоздями – 10 см.

3. Монтируем карнизную полосу

1. Карнизная планка 2. Коньково-карнизная полоса

С коньково-карнизной полосы удаляем защитную пленку, отступаем от перегиба карнизной планки 10–20 мм, фиксируем полосу стык в стык. В местах перфораций и по краям прибиваем гвоздями.

4. Монтируем ендовный ковер

1. Подкладочный ковер K-EL/FEL’X

Ковер для защиты ендовы монтируется в два слоя: верхний соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он крепится гвоздями с шагом в 20 см. Ендовный ковер укладывается по направлению оси ендовы с фиксацией краев через каждые 10 см.

Совет. Чтобы не повредить ендовный ковер при отрезании гибкой черепицы, под нее следует подложить фанерный лист.

5. Монтируем рядовую битумную черепицу

Чтобы при монтаже мягкой кровли не возникло визуальных дефектов, перед укладкой рекомендуется перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать непосредственно к покрытию крыши битумной черепицей.

Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам. Чтобы уложить первый ряд, отступаем 1 см от нижнего края карнизной гибкой черепицы и на этой линии крепим нижний край рядовых лепестков, предварительно сняв с гонтов нижнюю защитную пленку. Крепление производится четырьмя или шестью (при большом уклоне) гвоздями на один гонт.

Совет. При использовании прямоугольных гонтов число гвоздей следует увеличить до 5 на плоских крышах и до 7 на скатах с углом наклона больше 45 градусов.

При дальнейшем монтаже рядовой черепицы следим, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего. В районе торцов обрезаем гонты по краю, приклеиваем их к торцевой планке мастикой, а швы герметизируем соответствующим клеевым составом.

Монтаж черепицы в труднодоступных местах

Особого внимания и контроля требует монтаж мягкой кровли в зонах примыкания к стене или дымоходу, в области проемов для прокладки труб, коммуникаций, на кровельном коньке. Несоблюдение технологии укладки в этих местах способно нанести ущерб герметичности и внешнему виду покрытия.

Главное правило при устройстве монтажных проходов или заведении мягкой кровли на подъемные полосы при устройстве дымоходов заключается в том, чтобы фиксировать гонты битумной мастикой и обязательно герметизировать швы клеем-герметиком «ИКОПАЛ».

1. Коньково-карнизная черепица ICOPAL Combi 2. Кровельные гвозди

Для монтажа коньковой черепицы используют плитки коньково-карнизной полосы ICOPAL Combi размером 25 на 33 см. Инструкция требует, чтобы рядовые гонты были доведены до того уровня, где места их крепежа будут перекрыты коньковой плиткой. Последнюю укладывают в параллель коньку, перегибая через скат, затем фиксируют двумя гвоздями с каждой стороны.

Перехлест при укладке коньковой плитки должен составлять 5–10 см и закрывать крепления каждого предыдущего элемента. Завершающую плитку фиксируют мастикой.

Совет. Поделить коньково-карнизную полосу «ИКОПАЛ» на отдельные плитки несложно: просто разломайте ее на три части в местах с перфорацией.

Резюме

Пошаговая инструкция по монтажу гибкой черепицы позволит создать надежное, прочное, красивое кровельное покрытие, которое на протяжении долгого времени будет защищать здание от протечек и атмосферных влияний.

Правильная технология укладки вместе с использованием качественных материалов от производителя ICOPAL обеспечит длительную сохранность эксплуатационных и эстетических характеристик кровли.

Источник: https://www.icopal-russia.ru/publications/podrobnaia-instruktsiia-po-montazhu-gibkoi-cherepitsy/

Монтаж гибкой черепицы: как крыть мягко и интеллигентно!

Достаточно простой монтаж гибкой черепицы по праву считается одним из очевидных преимуществ этого материала: эластичные полотнища легко закрепляются на обрешетке, формируя плотное покрытие, непроницаемое для влаги. Естественно, добиться такого результата можно только при соблюдении всех правил монтажа, потому если вы планируете заняться кровельными работами самостоятельно – внимательно перечитайте предложенную мной статью.

Эластичный битумный материал отлично защищает дом от осадков, при этом легко крепится

Структура и преимущества гибкой черепицы

Гибкая черепица – это относительно недорогой, легкий и эластичный материал, который используется в кровельных работах в основном в частном строительстве.

Структура этого материала обеспечивает высокую стойкость кровли к увлажнению и другим факторам:

1. Основу черепицы составляет полотно из стеклоткани или полиэстера. Чем качественнее (и дороже!) материал, тем более прочной будет основа, и тем выше будет механическая стойкость черепицы. Очень важно, чтобы изделия хорошо сопротивлялись разрывающим усилиям – это в разы увеличивает срок их службы.
2. Тканевую основу черепичных пластин пропитывает модифицированным битумом. Этот компонент отвечает за обеспечение влагостойкости, кроме того, в результате модификации битум утрачивает текучесть при высоких температурах. Также использование именно модифицированной пропитки придает кровле значительную огнестойкость.
3. Поверх битумного слоя наносится каменная мелкозернистая крошка. Помимо эстетических функций минеральные гранулы обеспечивают также дополнительную механическую прочность.

Разная форма и окраска определяют богатство палитры кровельных материалов этого типа

Несмотря на достаточно простую структуру, у черепицы такого типа есть ряд очевидных достоинств:

1. Относительно небольшой вес (от 8 до 12 кг/м2), который позволяет монтировать кровельный материал на легкую стропильную систему, за счет чего снижается нагрузка на основание и несущие конструкции здания.

Покрытие получается легкое, стойкое и долговечное

1. Хорошая устойчивость к перепадам температуры, нагреву, промерзанию и другим неблагоприятным факторам.
2. Практически неизменная окраска даже при длительном воздействии УФ-излучения.
3. Хорошая влагостойкость.

Кроме того, как я уже отметил, к плюсам относится умеренная цена (от 200 рублей за квадрат можно найти бюджетное покрытие, за 300 – 350 уже без особых проблем подбирается материал среднего класса) и достаточно простой монтаж.

Типичный бюджетный вариант выглядит примерно так

Именно на последнем аспекте – технологии укладки гибкой черепицы – я и остановлюсь более подробно.

Материалы и инструменты

Укладка гибкой черепицы на кровлю предполагает использование целого перечня материалов.

Для выполнения такой работы я обычно закупаю:

Кровельный материал в упаковке

1. Материал для обрешетки – плиты ОСП, влагостойкую фанеру или доски.
2. Подкладочный битумный материал.

1. Подкладочные ленты для ендов — с их помощью защищаются от протекания стыки плоскостей, а также места примыкания вентиляционных труб, дымоходов и т.д.
2. Сами листы битумной черепицы в упаковке (полосы материала называют гонтами).
3. Торцевые и карнизные планки для гибкой черепицы.

Оцинкованные гвозди для фиксации кровли

1. Механический крепеж – оцинкованные саморезы, гвозди или скобы для строительного степплера.

Клей для гибкого кровельного материала на основе битума

1. Клей на битумной основе для фиксации гонтов и подкладочного материала к основанию.

Что касается инструментов, то набор должен включать в себя следующие позиции:

Материал легко режется строительным ножом

• пила по дереву для подгонки деталей обрешётки;
• шуруповерт;
• дрель;
• молоток;
• уровень;
• рулетка;
• маркер;
• нож для резки черепицы;

Нож для резки мягкой черепицы

• степплер строительный;
• шпатель.

Не стоит забывать о том, что монтаж мягкой черепицы на кровлю относится к высотным работам, а значит, сопряжен с повышенным риском для жизни. Следовательно, работать нужно со страховкой (монтажный пояс + трос), а инструменты держать в специальной портупее.

Также не лишним будет огородить участок возле дома – во избежание травмирования домочадцев падающими инструментами, обрезками материала и т.д.

Без страховки – пусть и самой простой – работать не стоит!

Обрешетка кровли

Инструкция по укладке гибкой черепицы начинается с описания процесса подготовки основания.

Этот материал лучше всего укладывать на сплошную обрешетку, которая возводится из:

• обрезной доски (строганной, а лучше всего – шпунтованной);
• влагостойкой фанеры;
• ориентированно-стружечной плиты (ОСП).

Важно, чтобы влажность материала, используемого для устройства обрешетки, составляла не более 20%.

Для подбора материала по прочности стоит воспользоваться таблицей, которая демонстрирует зависимостью между шагом стропил и толщиной обрешётки:

Шаг стропил, мм	Толщина фанеры, мм	Толщина доски, мм
1200	20 — 25	30
900	18 — 20	22 — 25
600	12 — 15	20

Элементы обрешетки крепятся к стропилам с помощью гвоздей или саморезов.

При монтаже основания стоит укладывать все деревянные детали с зазором не менее 5 мм – это расстояние позволит компенсировать расширение древесины при изменении влажности и перепадах температуры, предотвратив деформацию обрешетки.

При укладке досок делаем зазоры для компенсации деформации

Подкладочный слой и дополнительные элементы

Подкладочный слой выполняет важнейшую функцию: он предотвращает протекания крыши, если влага все-таки просочится через саму гибкую черепицу.

Для обустройства подкладочного слоя используются либо битумные материалы (тот же рубероид и его аналоги), либо специальные кровельные мембраны.

1. Если уклон крыши равен или превышает 1:3 (т.е. 18 градусов и более), то гидроизоляционные материалы располагают по краям кровли вдоль торцов и карнизов, поскольку именно там находятся наиболее вероятные места протечек.

Монтаж подкладочного ковра вдоль карниза

1. В этом случае полотна гидроизоляционного материала шириной 40 – 50 см мы укладываем вдоль карнизного края и вдоль торцевых краев. Также по 25 см гидроизоляции должно находиться с каждой стороны от конька кровли.
2. В ендовах – внутренних стыках плоскостей кровли сложной формы – обязательно прокладываем ендовный ковер. Вместо специального материала сюда можно уложить нарезанную полосами влагозащитную мембрану или битумное покрытие.

Такими же полосами окружаем выходы вентиляционных труб, дымоходов и т.д. – здесь очень важно уложить подкладку без зазоров, поскольку иначе подтекание будет неизбежным. Сверху места примыканий можно накрывать специальными металлическими колпаками, которые устанавливаются уже после того, как будет завершен монтаж рядовой черепицы.

Вариант оформления примыкания к дымоходу и другим вертикальным поверхностям

1. При меньшем уклоне кровли подкладочный материал располагается по всей плоскости скатов. Это позволяет снизить вероятность появления протечек, возникающих за счет недостаточно быстрого стока воды по пологой кровле. Сплошную подкладку раскатываем горизонтальными рулонами, снизу вверх, с нахлёстом не менее 10 см.

Монтаж сплошного подкладочного ковра

1. Поверх подкладочного слоя на торце устанавливается торцевая планка для гибкой черепицы, а на карнизной части – соответственно, карнизная планка. Металлические детали крепятся кровельными оцинкованными гвоздями с шагом 10 – 12 см. Гвозди забиваем зигзагообразно, а в месте стыка делаем нахлест не менее 30 мм.

Слева — карнизная планка для гибкой черепицы, справа – торцевой элемент

Таким образом, мы подходим к завершению подготовительных работ.

Выполнять их нужно предельно качественно, поскольку от подкладочного слоя во многом зависит герметичность кровли: какой бы качественной ни была гибкая битумная черепица и как бы правильно мы ее не уложили, какая-то доля влаги все равно просочится внутрь.

Крепление карнизной планкиУстановка торцевой планки

Условия монтажа

Прежде чем описывать методику укладки гибкого битумного покрытия, я бы хотел остановиться на некоторых нюансах, которые сопровождают этот процесс:

Хранить материал лучше всего не извлекая из упаковки

1. Упаковки с гибкой черепицей желательно хранить в закрытом помещении, защищенном от прямых солнечных лучей. Низкие температуры большинству материалов не страшны, но вот от резких перепадов кровельное покрытие лучше всего обезопасить.
2. Монтаж покрытия лучше всего выполнять при температуре от +5 до +25 градусов Цельсия.

   Перед монтажом упаковку желательно вскрыть заранее, чтобы черепица приобрела температуру окружающей среды – так она будет куда меньше деформироваться.

Монтировать лучше всего в тёплое время года

1. Укладка кровли такого типа в холодное время года также допускается, но перед началом монтажа вскрытые упаковки с черепицей должны пробыть в отапливаемом помещении хотя бы сутки.

   Во избежание растрескивания также желательно обустроить «тепляк» — каркасную конструкцию с полиэтиленовым покрытием над участком кровли, где ведется работа.

2. Наконец, непосредственно в процессе укладки гонты надо прогревать строительным феном – так мы снизим хрупкость материала на морозе и поспособствуем быстрой полимеризации клеевого основания.

Монтаж на холоде лучше всего проводить с использованием фена

1. Не стоит использовать вместо фена пропановую горелку – это может привести к необратимым повреждениям материала, не рассчитанного на контакт с открытым пламенем.
2. Если монтаж выполняется на холоде или при сильном ветре, то для дополнительной фиксации гонтов может потребоваться использование клеевых составов. В этом случае я предпочитаю битумную смесь Katepal K-36, обеспечивающую оптимальную адгезию.

Смесь битумная Katepal K-36 для адгезии

1. При монтаже в теплое время года работы лучше всего проводить в утренние и в вечерние часы. Чтобы не повредить размягченное на жаре покрытие, для перемещения по крыше желательно использовать лестницы, помосты и другие приспособления, равномерно распределяющие нагрузку.

В жаркую погоду по битумному материалу лучше не ходить

Монтаж черепицы

Работы начинаем с укладки так называемой карнизной черепицы:

Карнизная полоса 1 х 0,25 м

1. С узких полосок материала снимаем защитную пленку, укладываем их поверх карнизных планок и крепим гвоздями с шагом в 20 мм. Гвозди забиваем на расстоянии около 25 – 30 мм от края. Карнизную черепицу укладываем встык, щели между отдельными полосами промазываем мастикой на основе битума.

Неравномерная окраска деталей (на фото) создает более привлекательную картину

1. После этого подбираем по оттенкам рядовую черепицу.

   В одной партии цвет элементов может незначительно отличатся, что, с одной стороны, вынуждает нас тратить время на сортировку, но с другой – позволяет придать крыше более эффективный внешний вид за счет визуальной глубины. Особенно это касается черепицы с градиентной окраской.

1. Рядовую черепицу монтируем с нижнего края ската, начиная от его центральной линии.

   Снимаем защитную пленку с гонтов первого ряда и укалываем их клеевой стороной вниз таким образом, чтобы нижний края находился на расстоянии примерно 10 мм от края карнизной черепицы, а лепестки перекрывали стыки.

Гонты укладываем со смещением

1. Каждый гонт крепим с помощью 4 — 6 гвоздей. Гвозди вбиваем сразу над впадинами таким образом, чтобы их шляпки были закрыты выступами следующего ряда гибкой черепицы.
2. Второй ряд листов укладываем поверх первого со смещением стыков.

   При позиционировании следим, чтобы выступы (лепестки) верхнего ряда находились точно на уровне впадин уже уложенных гонтов нижнего ряда.

Такое размещение элементов кровли обеспечивает ее максимально надежную фиксацию. Каждый лист прибивается как минимум дважды: сначала при его укладке, и затем – при укладке листа, лежащего сверху.

Место примыкания к фронтону

1. В месте примыкания к фронтонам гонты обрезаем встык, а их края обязательно приклеиваем к основанию с гидроизоляционным покрытием. Если этого не сделать, то воздушные потоки будут отрывать черепицу, и рано или поздно в образовавшуюся щель начнет затекать вода. Точно так же приклеиваются края листов и в ендовах.

Для ускорении работы можно использовать пневматический инструмент

1. Завершается монтаж укладкой конькового слоя: он должен покрывать конек крыши и фиксироваться с обеих сторон.

Финальный этап – установка конька. Можно смонтировать самую простую металлическую планку, а можно закрепить в верхней части крыши вентилируемый пластиковый конек.

Стоит он немало, но зато его установка во многом решает проблему воздухообмена в подкровельном пространстве.

Заключение

Источник: https://krovlyakryshi.ru/mjagkaja/myagkaya-cherepica/montazh-gibkoj-cherepicy-739
