В этой статье:

Конек на крышу из профнастила: как крепить коньковые планки на профлист

На последнем этапе покрытия кровли профнастилом выполняется оформление коньковых ребер (коньков). Конек формируется на линии пересечения скатов, поэтому является атрибутом скатной кровли. Сверху на него монтируют специальный доборный элемент – коньковую планку или кровельный конек.

Эта работа не является сложной для профессионалов. Но если вы планируете установить конек на крышу из профнастила самостоятельно, придется разобраться с некоторыми технологическими тонкостями.

Основные понятия о коньке

В кровельных терминах иногда можно запутаться, особенно когда одним словом называют разные вещи. Так происходит и с термином «конек», который может обозначать конструктивную часть крыши или доборный элемент кровли.

Конек, как часть крыши, – это верхнее ребро, образованное при пересечении скатов. Поэтому на двускатной кровле, где существует одно такое пересечение, формируется один конек. На четырехскатной – уже два конька. А на более сложных многоскатных крышах – еще больше.

Так же коньком называют комплектующую деталь для перекрытия конструктивного конька крыши (ребра). Другое ее название – коньковая планка. Она закрывает зазор между скатами и может иметь разные формы. Наиболее часто для профнастила применяют коньки с треугольным и фигурным плоским сечением.

Поэтому, чтобы полностью оформить конек на крыше из профнастила, требуется обустроить ребро пересечения скатов (конструктивный конек) и перекрыть его коньковой планкой.

Формирование конькового ребра

Коньковое ребро образуется при сопряжении стропильных ног соседних скатов. Оно представляет собой линию, проходящую по верхним точкам сопряжения.

Для соединения стропил в коньке используют несколько способов:

Встык – когда стропильные ноги в месте соединения срезают под углом, соответствующем углу наклона скатов. При сопряжении место стыка сбивают гвоздями и дополнительно соединяют накладками – деревянными или металлическими.
Внахлест – верхние части стропил накладывают друг на друга и сшивают гвоздями, болтами или шпильками.
Врубка «вполдерева» – на краях стопил (в местах сопряжения) выпиливают выемки на половину толщины бруса. Затем эти выемки накладывают друг на друга и соединяют любым сквозным соединением, например, болтом, пропущенным сквозь обе стропильные ноги.

В комплексе с другими креплениями может быть применен метод врубки в коньковый прогон. На стропилах делают вырезы, благодаря которым они «надеваются» на коньковый брус. Между собой стропила в этом случае могут закрепляться внахлест, встык с накладками или «вполдерева».

Коньковый прогон также может использоваться как опора для стропил, без обязательной врубки.

После установки стропил конек формируется в соответствии со структурой кровельного пирога. Для профнастила последовательность слоев, как правило, такая: стропильная система, гидроизоляция, обрешетка, коньковая планка.

Коньковая планка и ее функции

Коньковая планка представляет собой наружный уголок (разной формы сечения) из оцинкованной стали. Встречаются изделия с полимерным покрытием (цветные) или без него. Как правило, конек подбирают под цвет профлиста, благодаря чему после монтажа планка сливается с общим покрытием и становится практически незаметной.

Так как коньковая планка служит для перекрытия зазора в конструктивном коньке крыши, она выполняет следующие функции.

1. Защита подкровельного пространства

Это самая важная функция, реализовать которую без конька практически невозможно. Влага, которая может попасть в зазор между скатами, вызывает коррозию металла, порчу обрешетки и всей стропильной системы. Поэтому без перекрытия этого зазора коньком срок службы крыши и ее теплоизоляционные свойства значительно снизятся.

2. Обеспечение подкровельной вентиляции

При укладке планки, между ее подошвой и профилем профнастила остаются зазоры (высота зазора равна высоте профиля). В вентиляционной системе они играют роль вытяжных отверстий, через которые воздух выходит из подкровельного пространства. Приток воздуха выполняется через отверстия в карнизах. Таким образом, при наличии щелей в коньке и возле карнизных свесов, запускается непрерывное движение воздуха для проветривания подкровельного пространства. Особенно это важно для утепленных кровель.

Несмотря на современные пароизоляционные пленки, которые обязательно включают в кровельный пирог при наличии утеплителя, какая-то часть теплых паров из внутренних помещений все равно попадает в подкровельное пространство. Сталкиваясь с поверхностью металла, при разнице температур внутри и снаружи, теплый пар остывает и превращается в водяные капли, то есть в конденсат. В идеале его нужно быстро высушить, чтобы он не причинил вред кровле. Для этого в подкровельном пространстве создают воздушный поток, движущийся сверху вниз: от карнизных свесов до отверстий в коньке.

Стоит заметить, что влага в подкровельном пространстве не всегда заслуга одного конденсата. Профлист (и другие металлические кровли) не являются полностью герметичными. Поэтому влага проникает под материал также извне – во время сильного ветра и дождя, например. Но эту влагу также высушивает правильно организованная вентиляция.

3. Декоративная функция

Конек перекрывает зазор между скатами и, соответственно, делает крышу визуально завершенной. Сливаясь с покрытием из профлиста, коньковая планка смотрится, как органичное продолжение кровли.

Формы коньковой планки

Для крыш из профлиста могут использоваться коньки:

треугольные (простые плоские);
п-образные (фигурные);
круглые (полукруглые).

Треугольная планка – самая простая деталь, выглядит, как обычный металлический уголок с завальцованными краями.

П-образный (фигурный) конек в сечении образует более сложную фигуру со сгибом на вершине в виде буквы П. Этот сгиб создает П-образный вентиляционный «карман», который способствует проветриванию конька с торцов. Фигурный конек выглядит на профнастиле более интересно, но требует большего расхода металла. Поэтому и стоимость его несколько выше.

Круглые коньки – самые декоративные, используются для волнового профнастила. По виду они напоминают полукруглый желоб с боковыми полочками для крепления. Требуют использования боковых заглушек полукруглой или конусной формы, в которых предусмотрены отверстия для вентиляции. Круглые коньки образуют самый большой вентиляционный «карман», по сравнению с планками прямой формы. Но и стоимость их самая высокая, в том числе и из-за необходимости использовать заглушки.

Как правило, длина конькового элемента составляет 2-3 м. При монтаже их собирают методом перехлеста по всей линии конькового ребра. Ширина полки коньковых планок 100-300 мм. Наиболее практичная ширина – 150-200 мм, она позволяет защитить уязвимую часть большинства кровель от внешних факторов.

Более узкие планки хорошо смотрятся на небольших крышах, но их функциональность, к сожалению, может находиться на низком уровне. Те же планки, ширина полок которых доходит до 300 мм, как правило, выглядят слишком массивно. По этой причине они находят свое применение на габаритных крышах, покрытых профнастилом с высокой гофрой.

Применение уплотнителя

Вентиляционные зазоры, к сожалению, пропускают не только воздух. При сильном дожде (снеге) и ветре влага может попасть под конек и просочиться в подкровельное пространство. Также в зазоры может попадать мусор, пыль, насекомые и даже птицы (при высоком профиле). Особенно это присуще кровлям с пологими скатами, имеющими небольшой уклон.

Поэтому в зазор под конек устанавливают уплотнитель – пористый материал, имеющий свойство заполнять пустоты. Их существует нескольких видов:

Уплотнитель универсальный – представляет собой ленту из вспененного пенополиуретана, характеризующегося открытой пористостью. Одну сторону ленты часто делают самоклеющейся, что увеличивает удобство работы с ней. По заявлениям производителей универсальный уплотнитель не препятствует нормальной вентиляции конька, однако такое утверждение спорно и строители-практики подвергают его сомнению.
Уплотнитель профильный – фигурная лента из вспененного полиэтилена, имеет жесткую структуру с закрытыми порами. Повторяет профиль профнастила, поэтому полностью заполняет зазор между коньком и кровлей. Чтобы таким образом не перекрыть вентиляцию, в профильном уплотнителе предусмотрены отверстия (их можно оставить закрытыми, если вентиляция подкровельного пространства выполняется через точечные коньковые или скатные аэраторы).
Уплотнитель саморасширяющийся (ПСУЛ) – лента, поставляемая в рулонах. Изготавливается из пенополиуретана, пропитанного акрилом. Изначально уплотнитель поставляется в сжатом виде. Его расширение (до 5 раз!) происходит после монтажа ленты под коньком. Одна сторона ленты самоклеющаяся, имеет защитную полосу, которую снимают для возможности приклеивания на место монтажа.

Базовая информация про особенности коньковых уплотнителей озвучена в видео-ролике:

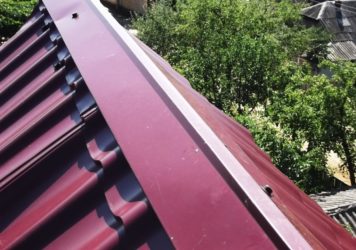

Монтаж конька на профнастил

Установку коньковой планки начинают после завершения работ по укладке профнастила. При этом листы профнастила не должны доходить до конькового ребра (линии пересечения скатов) на 50-100 мм. Это дает возможность воздуху беспрепятственно двигаться в подкровельном пространстве и выходить в районе конька.

Чтобы надежно закрепить конек, на верхней части обоих скатов монтируют по одному дополнительному бруску обрешетки. Они будут служить опорой для крепления коньковой планки.

Прежде, чем крепить конек, необходимо убедиться, что линия пересечения скатов (ребро) ровная. Для этого используют либо шнур, либо лазерный дальномер. Небольшие погрешности горизонтали допустимы, но не более 2% от ширины полки конька. К примеру, если предполагается монтировать конек с шириной полки 200 мм и длиной 2 м, то допустимые отклонения по линии пересечения скатов не могут быть больше 0,02х200 =40 мм.

Если допустить существование большего расхождения, то кровля в таком месте будет склонна к протечкам. Иными словами, при обнаружении значимых неровностей конькового ребра, их придется устранять либо использовать коньковую планку с увеличенной шириной полок.

Порядок работ по монтажу конька:

Начинают работы с одного края конькового ребра, направление укладки противоположно движению преобладающих ветров.

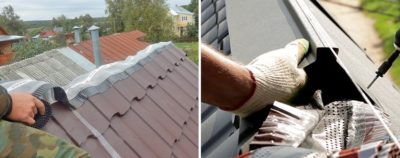

Монтируют уплотнитель. Как правило, его приклеивают на коньковую планку, с обратной стороны полок, на расстоянии 3 см от краев. Иногда уплотнитель монтируют непосредственно на профлист, в районе конька.
Коньковые элементы укладывают вдоль конструктивного конька кровли (ребра) с перехлестом 150-200 мм. Перехлест круглых коньков ведется по линиям штамповки.
Крепление элементов выполняют к верхней гофре (волне или трапеции) профнастила, пропуская саморезы через обрешетку. Шаг креплений – 300-400 мм. Саморезы загоняют на концах полок коньковой планки, на расстоянии в несколько сантиметров от края.

Для крепления используют кровельные саморезы с резиновой уплотнительной шайбой. Так как конек закрепляют через верхнюю гофру, длину самореза рассчитывают, исходя из высоты профиля используемой марки профлиста.

Используют формулу:

L=H+L1+L2,

где: L – искомая длина самореза; H – высота волны (трапеции) профнастила; L1 – длина части самореза, погруженной в обрешетку (около 2,5-3 см); L2 – толщина шайбы с резиновой прокладкой (около 4 мм).

Использовать гвозди для крепления конька не рекомендуется, так как при сильном ветре существует риск отрыва такого элемента от кровельного покрытия.

Работы ведут, укладывая элементы конька один за другим, до края конькового ребра. По окончании монтажа проверяют ровность и правильность укладки, после чего коньковый узел кровли считают завершенным.

-пример проведения монтажных работ

Предлагаем вам посмотреть видео, в котором показано, как монтировать конек на крышу каркасного дома:

Правильно установленный конек убережет вашу кровлю от множества неприятных факторов и станет залогом ее долговечности и прочности. Поэтому к монтажу коньковой планки необходимо приступать только после изучения всех особенностей материала и его совмещения его с профлистом.

Источник: https://KrovGid.com/drugoe/konek-na-kryshu-iz-profnastila.html

Как крепить конек на металлочерепицу — подробная инструкция

За годы использования крыш металлочерепицы, она зарекомендовала себя как долговечный, надежный и доступный кровельный материал. Его чаще применяют для крыш двухскатного типа, так как листы тонкого и легкого металла с выдавленным рельефом прекрасно подходят для монтажа своими руками. Единственное слабое место такой кровли – угол между скатами, незащищенный от влаги и продуваемый. Чтобы быстро и эстетично устранить этот дефект требуется установка наборного металлического конька.

Коньковый профиль для металлочерепицы

Причины монтажа

Место стыка между двумя скатами крыши называю коньковым соединением. Как бы идеально не был выполнен монтаж кровельного материала, между листами остаются небольшие щели, зазоры. Мало того, что это выглядит неэстетичное, не заделанные конек вызывает следующие проблемы в эксплуатации крыши из металлочерепицы:

Проникновение влаги в щели между листами металлочерепицы. Вода просачивается в любые, даже незначительные зазоры, проникая под кровельный материл и разрушая деревянные элементы стропильной системы.
Задувание холодного воздуха под крышу. Не заделанный конек – пропасть, в которую уходит нагретый воздух из обогретого дома, это брешь не только в кровле, но и в бюджете, ведь чтобы поддерживать оптимальную температуру потребуется больше топлива и энергоресурсов.
Проблемы с вентиляцией. Монтаж наборного конька на металлочерепицу поможет наладить эффективную вентиляцию мансардного или чердачного помещения. Воздух там будет свежим, без сквозняков.
Шум. Воздух, попадая под листы металлочерепицы через конек, циркулирует и разделяется на потоки, из-за чего кровельный материал деформируется и издает хлопающие звуки.

Схема правильной сборки конькового профиля для металлочерепицы

Монтаж конька делает внешний вид кровли из металлочерепицы гармоничным и завершенным, сохранят здоровое состояние древесины стропильной системы, увеличивая срок ее использования.

Ассортимент наборных коньков

Если раньше приходилось думать, как оборудовать внешний угол между скатами крыши, то сейчас достаточно прийти в строительный магазин и подобрать готовый конек в цвет металлочерепицы приглянувшейся формы. Производители предлагают следующие варианты:

Ассортимент доборных элементов для крыши из металлочерепицы

Полукруглые модели. Металл, которому с помощью прессовки придают полукруглую форму. С торцевых сторон на наборный конек такой формы необходимо крепить заглушки, чтобы закрыть пустоты, в которые может попасть снег, вода или ветер. Самый дорогостоящий из всего ассортимента коньков.
Прямые модели.
Выполнены в форме прямоугольника, его используют для вальмовых, двухскатных, трехскатных типов крыш для оформления конька. Крепление прямоугольного профиля обойдется дешевле, чем полукруглого, однако выглядеть такое соединение будет незамысловато.
Треугольные модели. Полностью повторяют геометрию угла между скатами, поэтому их монтаж не подразумевает использование заглушек. Самый дешевый способ закончить кровельные работы на крыше из металлочерепицы.
Декоративные модели. От остальных видов конька они отличаются своим назначение. Крепление декоративных элементов с узкими полочками не решает проблем с гидроизоляцией щели между стыками, а просто придает аккуратный вид.

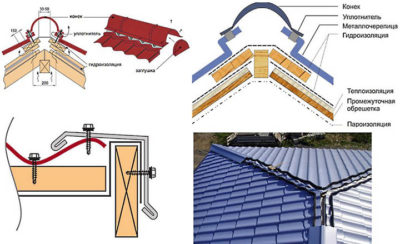

Схема монтажа полукруглого и прямого конька

При выборе металлического конькового соединения нужно обращать внимание на ширину полочек и наличие обортовки.

Модели без обортовки не обладают достаточное жесткостью, чтобы оставаться ровными, если крепить их саморезами. А узкие полки, ширина которых меньше 150-200 мм не способны эффективно защищать от проникновения воды и снега.

Выбор уплотнителя

Профессиональные кровельщики советуют перед началом работ осмотреть состояние конькового паза. Если монтаж металлочерепицы выполнялся правильно, то в нем не должно быть зазоров толще 20 мм. В противном случае необходимо использовать уплотнитель. Для этого подойдут следующие виды:

Саморасширяющиеся уплотнителя. Пенополиуретан с добавлением полимеров, придающих ему влагозащитные свойства, под давлением подается и специальной установки или пистолета. За считанные секунды он многократно увеличивается в объеме, занимая все свободное пространство. Полностью застывает Пенополиуретан за пару часов. Это относительно дешевый и быстрый способ герметизации паза.
Профильные уплотнители. Их изготавливают из вспененного полиэтилена с многоячеистой структурой. Форма профильного уплотнителя повторяет изгибы края металлочерепицы, за счет чего стыки надежно изолируются. Стоимость этого метода заделки стыка гораздо выше, однако, он обеспечивает циркуляцию воздуха за вентиляционных отверстий.Конек трехскатной крыши с профильным уплотнителем
Универсальные. В ту категорию входит минеральная вата на базальтовой основе, льноволокно, стекловата. Чтобы качественно заделать коньковый паз с помощью этих недорогих материалов, потребуется больше времени и сил. Однако, если они остались от утепления крыши, это возможность не тратить деньги на приобретение специализированных видов.

Даже если стык между скатами кажется ровным, его изоляция с помощью уплотнителя перед тем, как начать крепление конька, никогда не будет лишней, ведь от герметичности соединений зависит срок эксплуатации крыши и сохранность внутренней отделки мансарды.

Последовательность установки

Чтобы конек выполнял возложенные на него функции, нужно соблюдать рекомендованную технологию установки. Высотные работы сложно выполнить в одиночку, поэтому лучше обзавестись парочкой помощников. Монтаж следует выполнять в правильном порядке:

Монтаж лестницы из досок для монтажа конька

Для начала работ вам потребуется высокая лестница или строительные леса, чтобы добраться до конькового соединения. Необходимо убедится, что оно ровное, а расхождения по высоте не превышают 1,5-2 см. Иначе крепить металлический конек будет проблематично.
Уплотнить стык между скатами с помощью стекловаты, профильного уплотнителя или монтажной пены. Обратите внимание, что не стоит плотно утрамбовывать материал, чтобы не затруднить циркуляцию воздуха.
Достаточно небольшого слоя, ведь щель все рано будет закрыта полками доборных элементов.
Начинают укладку с одного из краев конькового ребра. Необходимо взять один из доборных элементов конька и приставить его к краю первого листа металлочерепицы, чтобы его середина располагалась ровно на углу между скатами. Пособник должен контролировать ровно ли лежит полка элемента на противоположной стороне.

Когда вы удостоверитесь, что конек лежит правильно, а вертикальный зазор выглядит пропорционально нужно закрепить его саморезами с каучуковыми оголовками с обеих сторон.

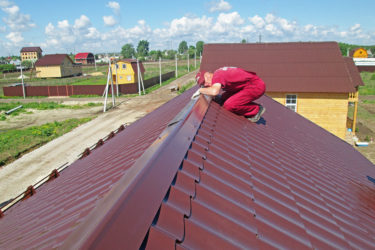

Установка полукруглого конька на металлочерепицу
Возьмите бечевку и натяните ее по нижнему краю полок, чтобы обозначить уровень расположения элементов. Это бечевка – ориентир, по которому нужно выравнивать последующие части.
Приступайте к монтажу следующего элемента конька.

Расположите его внахлест на первый, выровняйте по шнуру и зафиксируете с помощью шуруповерта. Нахлест не должен быть меньше 5-7 см, учитывайте это при расчете необходимого количества материала.
Когда все коньковые соединение закрыто, установите заглушки, чтобы придать аккуратный, завершенный вид.

Схема расположения саморезов при работе с металлочерепицей

Работая с металлочерепицей, надо вкручивать саморезы на гребне ее волны, использовать резиновый уплотнитель, чтобы изолировать отверстия от попадания влаги или специальные саморезы, каучуковая головка которых выполняет те же защитные функции. Выполняя монтаж, не завинчивайте саморезы слишком часто или редко, найдите золотую середину, чтобы металлочерепица не «волнила» от избытка крепежа и не «хлопала» в ветреную погоду при недостатке.

Монтаж на конек металлических доборных элементов защитит кровлю от попадания влаги, сбережет тепло, однако, в ходе установки не забывайте о технике безопасности при работе на высоте.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/konek/kak-krepit-na-metallocherepicu.html

Как правильно крепить конек на крышу?

Ведущую нагрузку на себе держит верхняя, горизонтальная балка крыши, которая называется коньком. Он образуется в месте примыкания скатов и служит соединяющим элементом стропильной группы. Конёк бывает двух видов, и если в первом случае это брус на вертикальных стойках, то во втором случае коньком является прогон, установленный в вершинах стропильных ног.

Таким образом, конёк вашей крыши и выбор его конструкции, зависит от предпочтений хозяина дома. Всегда хочется получить долговечную и прочную кровлю, и чтобы легче было определиться, разберёмся в предназначении конька и его разновидностей.

Для чего нужен конёк?

Кроме правильного распределения нагрузки, конёк крыши исполняет роль вентиляционного канала, предотвращающего скопление влаги в пространстве под кровлей сооружения. Этот воздухообмен не даёт развиваться процессам гниения в деревянных элементах крыши, существенно продлевая срок их службы.

Разнообразные архитектурные решения подразумевают много вариантность их исполнения, но конек крыши остаётся определяющим прочностным элементом конструкции. Это касается и вальмовых крыш, и более сложных ломаных конструкций со смещёнными коньками, и выводом чердачных окон на поверхность ската. Поэтому выбор инструмента и расчёт материала зависит от типа кровли и разновидности конька, как завершающего элемента крыши.

Типы коньковых конструкций и виды комплектующих

Мы видим, что конек на крышу и выбор его типа определяет конструкцию системы стропил, поэтому рассмотрим виды коньков, а именно:

Конёк, который крепится на вертикальных стойках и укосах, обеспечивающих жёсткую конструкцию и позволяющую избежать продольных колебаний при ветровых нагрузках, к нему попарно крепятся стропила;
Либо прогон, при соединённых стропилах, служит для придания жёсткости крыше, и выполнен в виде двух досок в верхней части стропил или бруса под стропилами.

В первом случае, сначала конёк ставится на вертикальные стойки, а затем делается примыкание стропил с учётом толщины последующего монтажа обрешётки. Во втором случае, первоначальным является процесс монтажа стропил, а сопряжение конька с ним будет вторичным. Прочностные характеристики, при соблюдении правил строительства, в обоих случаях одинаковы и конструкция зависит от вашего выбора.

После того как вы определились с видом покрытия, нужно выбрать соответствующий материал для конька на крыше.

прямоугольного сечения, самый простой по внешнему восприятию вид;
ребровой с узлом жёсткости п-образного или иного сечения;
фигурный профиль, для наилучшего примыкания на скатах;
полукруглая планка с анти ветровыми заглушками;
конусный вид;
и рельефный тип планки.

Кроме перечисленных видов, в современных комплектующих коньков для вашей кровли, имеются врезные элементы. Нужно упомянуть также конусные заглушки, всевозможные профили, а также части конькового покрытия с аэраторами. Перед монтажом необходимо приготовить элементы конька, а именно:

выбранный вами тип коньковой планки с аэраторами или без;
лента вентиляционная по удвоенной длине конька;
специальный крепёж для громоотвода;
саморезы кровельные;
силиконовый или иной герметик;
коньковый уплотнитель.

Все эти элементы требуют количественного расчёта по длине кровли с небольшим запасом на случай непредвиденных обстоятельств. Не нужно забывать о требованиях безопасности при монтаже и работать в защитных перчатках, спецодежде и мягкой обуви.

Нельзя работать в ветреную погоду, дабы избежать повреждения материала, и исключить опасность травм для посторонних людей. Также нужны исправные инструменты и оснастка, которые состоят из следующего комплекта:

строительный уровень;
надёжная лестница с узлом зацепа на кровле;
электроножницы и ножницы по металлу;
дрель со свёрлами нужного диаметра;
точная рулетка;
укомплектованный шуруповёрт с битами соответствующего размера.

Следует понимать, что использование болгарки уменьшает долговечность кровельной планки, поскольку нарушает защитный слой, нанесённый на поверхность материала. После того как мы узнали что это такое и как выбрать именно этот конек кровли, нужно рассчитать параметры изделия и тонкости его монтажа.

Высота конька и от чего она зависит?

Расчёт высоты конька зависит от выбора угла ската кровли. Оптимальным он считается тогда, когда учтены погодные условия характерные для вашей местности. Преобладающая роза ветров диктует выбор высоты фронтона, а предполагаемая снеговая нагрузка в вашем регионе даёт возможность уточнить угол наклона скатов.

После того, как вы определили эту величину, начинается подсчёт высоты верхнего обреза крыши. Надо учесть, что конек для крыши будет зависеть и от того, как вы собираетесь использовать чердачное помещение. Если оно будет жилым, то это поведёт за собой неизбежное увеличение высоты конька, а согласовать ветровую нагрузку на фронтон и непосредственно кровлю будет сложной задачей. Вальмовые крыши частично снимают атмосферное воздействие и являются выходом из ситуации, но надо понимать, что при этом варианте жилая площадь уменьшается.

Если знать такой показатель, как ширина строения и угол наклона кровли, по геометрическим формулам легко вычислить высоту конька и длину стропил. При этом конкретный размер в условиях сложной крыши, зависит от параметров её элементов. Предположим, что длина двускатной кровли 6 м, а угол уклона равен 40 градусам, тогда высота конька будет равной 6 м / 2 х 0,86 = 2,58 м. Таким же образом рассчитывается каждый участок сложной крыши.

Технология монтажа конькового покрытия

Закончив расчёты, проведя все подготовительные мероприятия, переходим к перекрытию крыши коньковыми элементами. Важнейшим следует считать соблюдение техники безопасности, наличию исправного инструмента, оснастки и надёжных лестниц. Работать необходимо вдвоём. Процесс монтажа состоит из ряда этапов:

проверка горизонтальности конькового бруса;
надёжное крепление вентиляционной ленты;
монтаж торцевых ветрозащитных элементов;
поочерёдное крепление крайних коньковых планок;
установка между крайними элементами разметочного шнура, который позволяет соблюсти горизонтальность и соосность при монтаже планок;
перехлёст между коньковыми планками должен быть не менее 10 см;
шаг крепления саморезами должен составлять 40-50 см, в полном соответствии с выбранным материалом кровли.

Необходимо обратить внимание на монтаж коньковых планок с аэраторами, которые следует размещать на заранее рассчитанных точках, а другие планки состыковывать с ними. Если их точное расположение не критично, то монтируем последовательно, не забывая о нахлёсте планок. Чтобы оперативно осуществить работу нужно иметь под рукой исправный инструмент, в том числе и шуруповёрт со сменными аккумуляторами.

Для работ на вальмовой кровле существуют врезные коньковые планки. А для жилого чердачного пространства, используются разнообразные элементы, которые позволяют защитить стыки при врезке мансардных окон и прочих осложняющих элементов конструкции. Ветровые планки, разжелобки и карнизы станут важным элементом крыши и не позволят атмосферным осадкам проникнуть под кровельное пространство. Саморезы должны по цвету соответствовать выбранному типу покрытия конька и крепиться строго под углом в 90 градусов к плоскости ската.

Правилами запрещается использовать строительную пену при монтаже конька крыши, поскольку она разрушается от вибрации и ультрафиолета, а также препятствует должной вентиляции под кровельного пространства. Перед монтажом кровли необходимо защитить все деревянные конструкции крыши специальными пропитками, чтобы предотвратить гниение, заплесневение и пагубное воздействие жука-древоточца.

Заключение

Надеемся, что мы нашли ответы на все вопросы о правильной установке конька крыши, которые вас интересовали. Монтаж конька, выбор его типа, правильно подобранный инструмент, технология работ, освещены нами подробно и предельно ясно.

Долговечная, надёжная крыша будет вам долго служить, если вы будете соблюдать правила этого вида работ и выберете качественный, надёжный материал. Пусть ваш уютный дом вас только радует.

Источник: https://stroicod.ru/element/other-elem/kak-pravilno-krepit-konek.html

Установка кровельного конька на крышу дома своими руками

Как крепить оцинкованный конёк на шиферную крышу
Как крыть крышу
Как покрывать крышу

Чаще всего конек соединяет два ската крыши, но в сложных случаях он может соединять и четыре ската, например, если крыша имеет сложную конфигурацию и состоит из четырёх ломаных скатов. Встречаются и случаи неправильной формы крыши с разными скатами и коньком смещенной конструкции. Установка конька в таких случаях более сложна и более трудоемка в сравнении с креплением двух стандартных скатов.

При установке конька необходимо уделять внимание двум моментам:

точному расчету высоты конька,
правильному обустройству вентиляции крыши и подкровельного пространства.

До появления коньков из оцинкованного металла его обычно делали из асбестоцемента. В настоящее время асбестоцементные конструкции используются все реже и реже. Общепринятым строительным стандартом стал конек из оцинкованного железа. В продаже можно встретить множество видов оцинкованного уголка, нарезанного на элементы по 2 м длиной. Уголок нужной формы можно сварить и самостоятельно.

При самостоятельном изготовлении конька из оцинковки из стального листа вырезается планка нужных размеров, которая затем сгибается с помощью деревянного молотка.

Какие бывают коньки

Первый вариант конструкции конька представляет собой брус, крепящийся на балки перекрытия потолка или на затяжки. Этот же брус одновременно является опорой для стропильных ног.

Второй вариант конструкции подразумевает наличие треугольников, которые соединяют системы стропил. На стропила крепят доски под углом с обеих сторон, и в точках стыкования досок формируется сам конек.

Коньковые профили бывают нескольких видов:

простые,
с П-образным ребром,
полукруглые,
врезные.

Простые профили представляют собой обыкновенный уголок из оцинкованного металла. Конки с П-образным ребром имеют более сложную конструкцию и более эстетичный внешний вид. Лучше всего на крыше смотрятся полукруглые коньковые профили. Врезные коньки предназначены для соединения вальмовых кровель и при монтаже врезаются в кровельный скат дома.

Независимо от того, какой вид конька будет выбран, при покупке деталей нужно учитывать следующее:

В настоящее время производители выпускают коньковые элементы различных цветов, фактур и оттенков, поэтому подобрать элементы, соответствующие цвету кровли, не так сложно как кажется.

Вместе с коньковым профилем необходимо приобретать и специальный уплотнитель, который нужно будет подкладывать под него.

Все элементы нужно покупать у одного производителя. Таким образом, можно добиться высокого качества исполнения работы и обеспечения хорошей вентиляции кровли.

Крепление конька

Конек сооружается на заключительном этапе строительства крыши. На коньковый брус укладывается гидроизоляция из толя или рубероида, предотвращающая гниение обрешетки. Но наилучшим решением будет использование коньковой ленты вместо толя и рубероида. Паропроницаемое геоволокно, из которого состоит лента, обеспечивает хорошую вентиляцию самого конька и ребер крыши, хорошо пропускает воздух, одновременно защищая подкровельное пространство от снега, дождя и насекомых. В качестве геоволокна может служить стеклянная или минеральная вата.

В месте установки конька кровельное покрытие лучше соединять неплотно, чтобы не нарушать естественный процесс вентиляции. С этой же целью нужно следить, чтобы подконьковое пространство не было плотно закупорено. Такое часто случается при заполнении этого пространства монтажной пеной и другими герметичными материалами.

Перед проведением работ по обустройству конька крыша освобождается от всех мешающих работе предметов. Материалы и инструменты поднимаются на крышу с помощью лебедки или верёвки.

В первую очередь в месте стыка скатов устанавливается коньковый брус сечением не менее 70х90 мм. Он прибивается гвоздями непосредственно на центральный брус кровли. Для удобства верхний край конькового бруса может быть закруглен. С обеих сторон от конькового бруса крепятся боковые обрешеточные брусья. Все деревянные детали обрабатываются защитными составами или окрашиваются масляными красками.

После этого получившаяся конструкция обшивается гидроизоляцией: толем, рубероидом, стекловатой или минватой, коньковой лентой. Элементы конька крепятся к коньковому брусу с помощью саморезов по металлу. В местах установки саморезов заранее желательно просверлить отверстия, чтобы шурупы лучше входили в металл и не гнули его. Кроме того, отверстия можно насверлить и в самом брусе.

Основной конек должен выходить за пределы крыши минимум на 1 см, лучше – на 2-3 см. Монтаж конька осуществляется с одного из торцов, постепенно двигаясь в направлении другого торца. Элементы конькового профиля крепятся друг к другу с нахлестом не менее 10 см. Полукруглые коньки соединяются между собой по специальным выштампованным линиям.

Коньковая планка из оцинкованного железа легко сгибается и разгибается при необходимости. За счет этого можно добиться идеального совпадения угла конька и угла наклона скатов. Крепление конькового профиля к бурсу осуществляется саморезами с шагом не более 80 см.

Как крепить оцинкованный конёк на шиферную крышу
&#128077, Коньком называют горизонтальное ребро на самой верхней точке крыши. Оно образуется в точках стыка двух горизонтальных скатов.

Источник: www.kakprosto.ru

Процесс монтажа кровельных покрытий чаще всего не обходится без образования зазоров в местах схождения скатов, то есть, в самых высоких точках крыш. В связи с этим крыша должна быть оснащена элементом, способным защищать подкровельные пространства от попадания влаги и, в то же время, обеспечивать ее (крыши) качественное вентилирование. Такие элементы называют кровельными коньками.

Источник: https://krovlyaikrysha.ru/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D0%BA%D0%BE%D0%BD%D1%8C%D0%BA%D0%B0-%D0%BD%D0%B0-%D0%BA%D1%80%D1%8B%D1%88%D1%83.html

Как правильно крепить коньки на крыше %

› Сад и огород

Конек является одним из элементов стропильного каркаса крыши. Он необходим для того, чтобы предотвращать попадание воды в пространство под кровлю, обеспечить вентилирование крыши и придать конструкции декоративный эффект. В статье ниже мы рассмотрим, как правильно установить конек на крыше и какие расходные материалы для этого понадобятся.

Устройство конька на крыше

Конек – это место примыкания противоположных скатов крыши. Различают несколько типов коньков исходя из конструкции крыши. Это может быть длинная прочная балка, установленная на вертикальных опорах или уложенная на фронтоны. Далее на такую балку будут опираться стропила в верхней части.

Стропильный каркас может состоять также из отдельных треугольных ферм, образованных соединенными между собой парами стропил. Такие фермы собирают воедино с помощью горизонтальных перемычек. В самом верху наклонной плоскости ферм с каждой стороны нашивают по доске. Именно эти доски, размещенные параллельно карнизу, и являются коньком.

Если речь идет о вентилируемом коньке для профнастила, то имеется в виду специальный элемент кровельного покрытия, который закрывает щель между листами материала, уложенного на скатах кровли. Как правило, такие детали изготовлены из металла или материала, аналогичного кровельному покрытию.

Перед тем, как закрепить конек на крыше из профнастила, стоит определиться, какая форма будет оптимальной для конкретной конструкции:

Назначение

Прежде всего, стоит сказать, что конек на крыше необходим не только для придания ей завершенности и эстетической красоты, но и для обеспечения функциональности всей кровельной конструкции.

В настоящее время кровельный пирог включает сразу несколько слоев, среди которых пароизоляция, тепло- и гидроизоляция. Кроме того, такая многослойная конструкция предполагает наличие зазоров для вентиляции. В частности, отступ между кровельным покрытием и утеплителем позволяет снизить теплопотери, регулировать температурный режим внутри дома и обеспечить долговечность изоляционного материала. Следовательно, в зимнее время на крыше не образуется ледяная корка, а в летнее – чердачный этаж не нагревается до температуры парилки.

Поэтому перед тем как поставить конек на крышу, в кровельном пироге необходимо предусмотреть вентиляционный зазор и позаботиться о циркуляции воздушных потоков. Чтобы этого добиться, свесы на карнизах подшивают софитом, доской, закрепленные с зазорами, либо прочими материалами в комплексе с решетками для вентиляции. Обратите внимание, что крепление конька к профнастилу нужно сделать так, чтобы под него свободно попадал свежий воздух. В таком случае влажный воздух изнутри будет свободно покидать подкровельное пространство, не оседая в виде конденсата на утеплителе и деревянных конструкциях.

Вычисляем высоту

Выполнять расчеты, на какой высоте должен быть расположен конек, необходимо на стадии разработки проекта. Это особенно актуально в случае с возведением вальмовой или другой крыши со сложной конфигурацией.

Расчет высоты установки конька производится с учетом следующих условий:

конфигурация и внешний вид здания;
разновидность кровельного покрытия;
уровень снеговых и ветровых нагрузок в данном регионе;
обоснованность с точки зрения экономии и сложности установки.

Кровельная конструкция должна быть соразмерной с самим зданием. Если предполагается установка высокой крыши с крутыми скатами, для нее понадобится существенно больше материала. В тоже время низкоуклонная крыша должна быть рассчитана на большое количество снежных осадков.

Чтобы определить, как крепить конек на крышу сложной конфигурации, потребуется специальное программное обеспечение или помощь архитекторов, которые смогут точно высчитать его высоту. Если же речь идет о простой конструкции с уклоном скатов в пределах 35-60º, высоту конька можно высчитать по тригонометрическим формулам.

Тонкости установки и крепления на профнастил

Хотя коньковый прогон может быть сделан из стали, все же владельцы частных домов в основном используют деревянный брус. Однако перед тем как крепить конек на профнастил из дерева, его необходимо обработать антипиренами и антисептиками.

Минимизировать пагубное влияние атмосферных осадков позволяет укладка специальных элементов из кровельного материала или листа оцинковки, а изнутри выполняется гидроизоляция стыков и обустройство зазоров для вентиляции.

Предварительно в верхней части наклонных скатов необходимо набить широкую обрешетку, так как крепить конек на профлист нужно будет специальными креплениями. Однако отступ от ребра кровельного покрытия до верхней точки ската должен составлять примерно 7 см. Более широкие зазоры потребуют специальных коньковых элементов с широкими лопастями.

Гидроизоляция и утепление кровли, которые предотвратят появление конденсата, также выполняются до того, как сделать конек из профнастила. Тем не менее, отступ для циркуляции воздуха должен быть предусмотрен обязательно.

Как крепить вентилируемый конек на профлист

Вентилирование конькового элемента кровли позволяет обеспечить свободную циркуляцию воздуха в кровельном пироге.

Методика, как правильно крепить конек на профлист, предполагает выполнение таких манипуляций:

Поверх установленного ранее стропильного каркаса перпендикулярно стропилам необходимо уложить и зафиксировать слой гидроизоляции. Нахлест отдельных листов должен составлять не менее 15 см, а швы герметизироваться строительной лентой.
К стропильным ногам прибивают рейку обрешетки и контробрешетки.
Далее выполняется монтаж кровельного покрытия, которое немного не достает до конька.
Внутри конькового прогона делают отверстие для вентиляции, которая обеспечит свободную циркуляцию воздуха внутри кровли. Гидроизоляционный материал под ним размещают с нахлестом.
При подшивке свесов на карнизах также необходимо оставить отступать для вентиляции.

Чтобы сделать конек на крыше из профнастила как можно более функциональным, монтируют специальные короба для вентиляции. Они крепятся на самоклеящиеся смеси или специальными крепежами. Обратите внимание, что работать лучше всего в теплую сухую погоду.

Как вариант, если вентиляционный короб нет возможности установить, внутри чердака обустраивают несколько торцевых окон для проветривания.

Крепление конька — как сделать правильно

От того, какой тип материала для перекрытия кровли будет выбран, зависит способ, как соединить конек на крыше. Обычно такие доборные элементы предлагаются в дополнение к основному кровельному покрытию, так что метод их крепления будет аналогичен укладываемому материалу.

Общее правило монтажа кровельного конька гласит, что первыми размещают торцевые детали с обоих фронтонов. Затем между ними натягивают шнур в качестве ориентира. Далее, четко соблюдая горизонтали, укладывают все оставшиеся детали. Обратите внимание, что монтаж коньковых планок нужно выполнять так, чтобы в швы не затекала жидкость и не задувал ветер.

Очень важно выполнить качественную герметизацию коньковой планки, для чего можно использовать:

монтажную пену;
специальный герметик;
цементный раствор в случае с шиферным покрытием;
предусмотренные производителями кровельных материалов составы.

Как правило, для шиферных крыш продают специальные коньковые планки из асбестоцемента. Их монтируют по обеим сторонам конька с нахлестом верхних краев и фиксирует специальными гвоздями.

Коньковые планки из металла можно сделать самостоятельно из оцинкованной стали либо приобрести уже готовые изделия фабричного производства. Для установки таких элементов используются саморезы с уплотняющими кольцами из резины или неопрена.

Для керамической черепицы предусмотрены специальные коньковые элементы. При использовании рулонных материалов или мягкой битумной кровли, конек изолируют аналогичным покрытием.

Стоит отметить, что сделать коньковый прогон более декоративным можно с помощью специальных украшений, которые имеются в продаже в строительных магазинах.
