Как правильно крепить обрешетку на крыше?

Обрешетка крыши под кровельные материалы

Кровельные работы – завершающий этап возведения здания. От того, какой будет кровля, во многом зависит его долговечность и дизайн. Провести качественный настил кровли невозможно без подготовки стропильной системы – именно обрешетка стропил служит каркасом для монтажа кровельного материала.

1. Функция обрешетки под кровлю

Обрешетка – это в общем смысле каркас, на который производится монтаж листового материала. Применимо к конструкции верхней части здания обрешетка является промежуточным элементом между стропильной системой крыши и верхним облицовочным материалом – кровлей. Обрешетка обеспечивает основу для монтажа кровельного материала, окончательно выравнивает поверхность, на которую устанавливается кровля, и выполнена из материала, пригодного для установки на него укрывного слоя.

Необходимость обрешетки стропильной системы связана в первую очередь с тем, что габариты кровельных листов могут значительно отличатся от шага установки стропил. Так, мелкие листы черепицы могут вообще не лечь на стропильную опору по всей поверхности.

Кроме того, обрешетка служит дополнительной опорой для кровельного материала – прежде всего в пространстве между стропилами. Так крупные листы кровли могут провисать между стропилами, особенно под весом снежного покрова.

Наличие обрешетки позволяет также создавать дополнительные слои между стропилами и кровлей – гидроизоляции, пароизоляции и утеплителя. Таким образом, в конструкции крыши, как несущего элемента обрешетка выполняет основные функции:

1. Создание каркаса для монтажа элементов любых размеров
2. Выравнивания поверхности для монтажа кровельных материалов
3. Образовывать полости для утепления крыши

2. Общая конструкция обрешетки

В общем случае обрешетка – это слой досок или другого материала, уложенный поверх стропил. Напомним, что стропильная система является каркасом крыши. Она состоит из ряда стропил, установленных на брусья верхнего перекрытия дома, так чтобы верхние плоскости образовывали скат для схода дождевой воды и снега. Сами стропила представляют собой сочленение стропильных ног в виде треугольника или трапеции.

Схематическое устройство крышиСтроение стропила

В простейшем виде доски обрешетки прибиваются перпендикулярно стропилам.

Простейшая обрешетка

Способы установки обрешетки зависят от строения стропильной системы и от вида и габаритов кровельного материала, который будет уложен сверху. В общем случае обрешетка может быть

1. Разреженной, с расстоянием между досками в несколько сантиметров
2. Сплошной, где доска монтируется с шагом не более одного сантиметра.

3 Выбор материала для обрешетки крыши

Материал для обрешетки выбирается в первую очередь из особенностей кровельного материала и его веса. В большинстве случаев берется брус или доска с небольшим сечением относительно досок для стоек и стропил. Как правило, сечение доски от 2х5 до 3х7мм, сечение брусков порядка 5х5 мм.

Доска может быть просто обрезная, шпунтованная и даже необрезная. Кроме досок можно использовать влагостойкую фанеру или ОСП – если того требует кровельный материал.

Не следует выбирать доску шириной более 15 см, так как она может коробиться под действием влаги поперек волокон, и образовывать что-то типа желоба. Крепкого соединения с кровельным материалом тогда не получится.

Материал обрешетки должен обеспечивать длительное сохранение своих геометрических параметров. Доска не должна коробиться, провисать. Обрешетка должна выдерживать не только вес кровельного материала со снежным слоем, но и вес человека – шаг обрешетки должен быть выбран с учетом локальных нагрузок.

Крепление доски обрешетки должно быть прочным и хорошо противодействовать боковым нагрузкам «на сдвиг». Гвозди, которыми крепятся брус обрешетки, должны иметь длину не менее двух толщин доски. Монтаж обрешетки должен производиться в сухое время, так как влажная доска даст усадку и изменения в конструкции. Как и другие элементы из древесины, брус обрешетки необходимо пропитать антипиреном и антисептиком.

4. Сплошная обрешетка

Для сплошной обрешетки используется доски из древесины не ниже второго сорта. Они должны быть сухими, ровными. Следует тщательно осмотреть древесину на отсутствие  сучков – иначе доски могут легко сломаться под тяжестью. Края досок должны быть хорошо отесаны.

Сплошная обрешетка монтируется двумя способами:

• Укладкой досок вплотную параллельно коньку крыши
• Укладкой первого разреженного слоя досок перпендикулярно коньку крыши (с шагом 50-100мм), а затем второго, сплошного слоя перпендикулярно коньку.

Доски верхнего слоя начинают прибивать от конька и особенно надежно прикрепляют к брусу нижней части стропил. Собственно, верхний слой обрешетки может быть выполнен не только из досок, но и – в целях ее экономии из фанеры, теса или плит ОСП. Иногда для облегчения монтажа верхний слой прибивается по диагонали к нижнему, на угол порядка 45 градусов.

Как правило, двойная обрешетка монтируется при достаточно большом шаге стропил – таким образом, происходит экономия на толстом, дорогом брусе.

Следует отметить еще одно назначение верхнего слоя обрешетки – он выравнивает скатную плоскость стропильной системы, особенно если при установке стропил были сделаны некоторые неточности.

5. Обрешетка под рулонный материал

Рулонный материал – это такой вид кровли, который в первую очередь должен стелиться на сплошную обрешетку. Ведь со временем он неизбежно будет провисать, что нарушит и внешний вид крыши и ее водотталкивающую функцию.

Первый слой обрешетки устанавливается вразрядку. Второй слой, как правило, настилается из досок толщиной 20-25мм и шириной 50-70мм.

Настил делают ровным, не допуская щелей между досками, торчащих бугров или шляпок гвоздей. Он должен быть прочным, чтобы легко выдерживать вес человека, монтирующего кровлю. Стыковать доски лучше всего на стропилах, размещая их в шахматном порядке.

Гвозди прибивать следует по кромкам доски, неглубоко утапливая шляпки.

Что касается рулонного материала, то его нужно перегибать на торцах свесов – поэтому на концах крайние доски целесообразно обстрогать, дабы рубероид не перетирался и не ломался на сгибах. На коньке рулонный материал перекрывается  полоской кровельной стали – шириной около 30 см.

Монтаж сплошной обрешетки под мягкую кровлю

6. Обрешетка под черепицу

Черепица как кровельный материал оказывает существенные нагрузки на стропильную систему – как вертикальные, так и боковые. Зачастую черепица имеет слегка загнутые края. Это придает отдельным листам и в целом кровле привлекательный декоративный вид, но позволяет ветру как бы зацепляться за отдельные листы.

Это привносит некоторые дополнительные требования и к обрешетке. Бруски должны быть толще, чем под рубероид – с сечением порядка 50х25 мм. Они выдерживают достаточно большой вес.

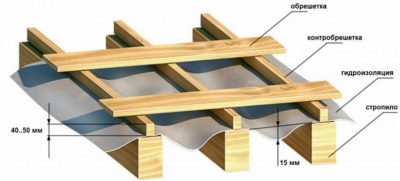

Обрешетка может быть набита в один слой или в два слоя. Если нижний слой желательно делать сплошным, чтобы было удобно проводить кровельные работы, то верхний может быть разряженным, причем между слоями прокладывается гидроизоляция. Она не нужна при покрытии из рулонных материалов, поскольку сам рубероид и подобные ему покрытия являются гидроизолятором. Под черепицу же может проникать вода, даже, несмотря на сплошную ее укладку – вследствие наличия стыков.

Контробрешетка (верхний слой досок) обеспечивает помимо всего вентиляцию снизу черепицы.

Оптимальный шаг второго слоя брусков – порядка 50 см. Размеры сечения бруса выбирают из сложности и общего веса черепицы, а также уклона ската. Шаг обрешетки – из размера листов черепицы.

При стандартных габаритах черепицы 330х420мм, расстояние между брусками контробрешетки должно составлять:

• 310-320мм – при уклоне крыши менее 22 градусов
• 320-335мм – при уклоне 22-30 градусов
• 320-345мм – при уклонах больше 30 градусов.

Нижний карнизный брусок устанавливается на 25-35мм выше остальных.

Обрешетка под черепицу

7. Обрешетка под асбоцементный шифер

Особенностью шифера из асбоцемента является его значительный вес и габариты. Это требует использования бруса под обрешетку сечением порядка 60х60мм. Более толстым должен быть и карнизный брусок – чтобы высота достигала 65-70мм.

Поскольку поверхность шифера волнообразная, это накладывает дополнительные требования к обрешетке. Шифер имеет волны и впадины, и на основу ложатся только нижние уточки «впадин». Следовательно, часть брусков должна выступать над общей плоскостью обрешетки. Набивают их поочередно и подразделяют на четные и нечетные.

Четные брусья должны иметь толщину 63мм, нечетные 60мм.

Чтобы не использовать для этого брус разного сечения, набивают одинаковые доски сечением 60х60мм, но под четные подкладывают планки, рубероид или толь толщиной 3 мм.

Способ обрешетки под шифер

8. Обрешетка под стальной кровельный лист

Как правило, листы кровли имеют большие размеры, поэтому под них можно набивать и сплошную и разреженную обрешетку. Вес листов обычно меньше, чем у асбоцементного шифера, поэтому брус под них выбирается меньшего сечения – порядка 30-40мм для сплошного настила и 50х50 для разреженного. Соответственно, доску можно использовать с толщиной от 5 мм и шириной 120-140мм.

Поверхность должна быть ровной – без прогибов и выступов. Шаг укладки досок делается порядка 200-250мм. Периодически вставляются бруски для подкладки под фальцевые соединения листов.

Обрешетка под профилированный стальной лист делается из брусков с шагом 300-500мм. Это обусловлено наличию профиля на листах, придающего им жесткость.

Крепление металлических листов производится с помощью специальных кровельных шурупов толщиной 3,5-4мм и длиной 40-50мм. Они должны иметь крупную шляпку и уплотнитель.

Кровельный шуруп

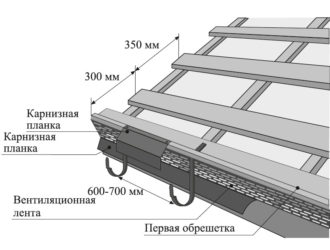

При любой конструкции обрешетки делается карнизный свес. Он выполняется из дощатого настила шириной в 3-4 доски, и ширина его достигает от 350 до 600-700мм. Доски должны быть ровными, а свес одинаков по всей крыше.

Вдоль конька укладываются две широкие доски, сходящиеся кромками. Они поддерживают коньковый стык.

Монтаж конькового стыка

При укладке обрешетки необходимо определить место будущего отверстия для дымохода. В этом месте обрешетка должна быть защищена от температурных воздействий со стороны дымоходной трубы. Если теплоизоляция не предусмотрена, нельзя устанавливать доски обрешетки ближе к трубе, чем на 13 см.

9. Гидроизоляция обрешетки

Для листовых кровельных материалов обрешетку необходимо гидроизолировать. Во-первых, влага может просочиться через места стыков кровельного материала, во-вторых, в воздухе всегда содержится водяной пар, и при перепадах температуры на досках обрешетки выделяется конденсат, что губительно для древесины.

Гидроизоляцию можно провести монтажом дополнительного слоя рулонного материала, типа рубероида, либо специальной подкровельной гидроизоляционной пленки. Стелить ее нужно на сплошное покрытие, чтобы избежать провисания материала. Рулоны можно раскатывать вдоль и поперек крыши. Укладка соседних рулонов должна проводиться с нахлестом от 10 см. Горизонтальный монтаж следует вести от низа крыши.

Гидроизоляционную пленку можно монтировать сразу поверх стропил, а сверху уже крепить обрешетку в один или два слоя.

10. Техника безопасности при монтаже обрешетки

Следует уделить большое внимание безопасности работы на высоте. Если установку стропил выполняют на верхнем перекрытии, то такие работы как обрешетка и укладка кровельного материала производится уже непосредственно на плоскости скатов. Конечно, сама обрешетка уже является опорой для работы, но слишком надеяться на ее крепость в процессе монтажа не стоит.

Для работы необходимо использовать лестницы, которые необходимо надежно закрепить за коньковую часть стропильной системы. Даже если смонтирован сплошной настил, передвигаться по нему нужно с осторожностью – ведь скат крыши достаточно коварен.  Монтажникам следует пользоваться лестницами.

Настил досок, как уже упоминалось, следует вести снизу, чтобы иметь впоследствии дополнительную опору для работы наверху.

При большой высоте крыши и крутых скатах при работе необходимо пользоваться страховочными поясами.

11. Заключение

Монтаж обрешетки под кровельный материал – очень ответственная работа. От нее будет зависеть прочность кровли, ее гидроизолирующие функции, а также общий внешний вид – укладка обрешетки должна обеспечить ровную площадку для монтажа кровли. Проведение работ на высоте требует дополнительных мер по технике безопасности.

Даже кажущаяся простота самого процесса изготовления обрешетки не должна вводить в заблуждение. Во-первых, в данной работе есть особенности, требующие профессионализма, во-вторых, даже при выполнении работ самостоятельно требуются помощники.

Источник: http://k-dom74.ru/obreshetka-kryshi-pod-krovelnye-materialy/

Устройство обрешетки крыши и подробный монтаж основания под различные кровельные покрытия

Стропильный каркас крыши – это лишь часть необходимого пиломатериала, который нужен для возведения собственного дома.

Кроме него, еще нужно достаточно много материала использовать для того, чтобы сделать качественную и правильную обрешетку под кровельный материал.

Данный элемент крыши является очень важным, поэтому при его сооружении нужно придерживаться установленных строительных правил и норм в зависимости от выбранных материалов.

В этой статье вы узнаете, что из себя представляет обрешетка и как правильно ее монтировать.

Обрешетка крыши – что это и зачем она нужна

Обрешетка крыши – это специальная каркасная конструкция, состоящая из брусьев или досок, которые уложены под углом 90 градусов на стропила.

Для сооружения обрешетки требуется некоторых из следующих материалов в зависимости от кровельного материала:

• брус;
• обычные или шпунтованные доски;
• тес;
• фанера.

Устройство обрешетки кровли должно осуществляться в соответствии с установленным правилам строительства. Это важно из-за того, что в случае неправильного монтажа или несоблюдения инструкций вся крыша из-за порывов ветра или неблагоприятных погодных условий может оказаться на земле.

Обрешетка крыши

Поэтому, прежде чем начать работы по возведению обрешетки, нужно сначала полностью разобраться в устройстве кровельного пирога, видах материалов и возможности их применения в конкретных случаях.

Устройство кровельного пирога крыши

Независимо от того, какая была запланирована кровля здания – плоская или скатная, крыша должна быть осуществлена определенным образом.

Данный элемент сооружения состоит из нескольких слоев, которые строители приняли называть кровельным пирогом.

Он позволяет защитить внутренние помещения здания от неблагоприятного воздействия на них любых факторов внешней среды.

Позволяют этого достигнуть следующие слои пирога:

Кровельный пирог

Каждый из вышеперечисленных слоев, если он установлен правильным образом, выполняет свою определенную функцию. Если пропустить одну из частей кровли, остальные элементы будет более подвержены различны воздействиям внешних факторов. К тому же внутренние помещения здания станут менее защищенные и комфортные для проживания и эксплуатации.

Внутренняя отделка представляет собой чаще всего слой из гипсокартона и отделочного покрытия, которым может послужить штукатурка, обои или краска. Эта часть пирога несет в себе лишь эстетическую функцию, закрывая внутренние слои кровли.

• Обрешетка представляет собой специальный каркас, на котором в дальнейшем будет держаться кровельный материал. С внутренней стороны стропил крыши укладывается специальная пароизоляционная пленка, которая не допускает проникновения испарений из помещения в пирог.
• Чаще всего между стропилами кровли укладывается утеплительный материал. Наиболее популярными его видами является минеральная вата и пенопласт. Первый тип утеплителя является огнеустойчивым и более дорогим. Он требует больших человеческих ресурсов для монтажа. Пенопласт подвержен быстрому возгоранию при пожаре, выделяет, плавясь, токсические вещество, но при этом он является более доступным и простым в монтаже.
• Гидроизоляция представляет собой пленку, которая размещается поверх стропильных ног. Она не допускает проникновения атмосферных осадков внутрь помещения, а также препятствует затеканию в кровельный пирог конденсата, которые может образоваться в вентилируемом пространстве.
• Вентиляция в кровле предназначена для того, чтобы помещения, непосредственно находящиеся под ней, были более комфортными для проживания и нахождения в них людей. Также вентиляция защищает кровельный пирог от водяных испарений.

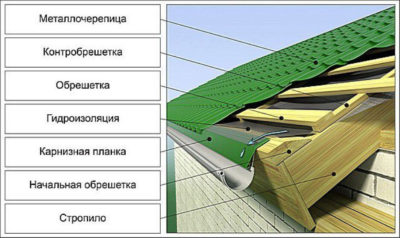

Пирог под металлочерепицу

Кровельный материал может быть совершенно разным – как штучным, так и рулонным. В зависимости от того, какой из представленных вариантов будет выбран, зависит и монтаж обрешетки, так как именно она должна удерживать его на крыше.

Особенности сплошной и разреженной обрешетки

Что определяет шаг обрешетки в конструкции крыши? В зависимости от того, какой кровельный материал был выбран для крыши, существуют два различные виды обрешетки под него:

1. Сплошная обрешетка кровли – монтаж досок такой конструкции осуществляется с шагом, который не превышает одного сантиметра. Также допускается вариант использования листов фанеры. Чаще всего такую обрешетку делают под такие виды кровельных материалов, как мягкая черепица и плоский шифер. Также все виды мягких кровельных покрытий укладываются именно на такой вид обрешетки.
2. Разреженная – монтаж планок такой конструкции может быть различным в зависимости от материала, достигая нескольких десятков сантиметров. Чаше всего этот вид обрешетки используют под металлочерепицу, шифер и керамическую черепицу.

Чаще всего толщина обрешетки такого типа составляет 25 миллиметров. Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска.

Сплошная обрешетка

Каркас разреженной обрешетки представляет собой ряды досок или планок, параллельные коньку крыши и друг другу с определенным шагом расположения между собой. Он может совершенно различным – от 10 до 800 миллиметров.

Чаще всего для такой конструкции используют более широкую доску для обрешетки крыши. Минимальная величина его сечения находится в пределах 40 миллиметров. Чем более тяжелым будет кровельным материал, тем более надежным нужно делать каркас. Поэтому в некоторых случаях толщину досок увеличивают, а шаг их расположения уменьшают.

Характеристики материала, используемого для обрешетки

Для того чтобы понимать, какой материал можно укладывать на обрешетку, следует сначала разобраться в характеристике наиболее популярных его видов. К ним относится:

Различные виды черепицы (кроме металлической) представляют собой малоразмерные штучные элементы кровли. Данный материал считается одним из самых лучших из-за своих свойств, а также длительному сроку эксплуатации.

При этом кровля из черепицы является самой тяжелой, из-за чего она требует хорошей основы в вине стропильного каркаса и соответствующей обрешетки. Лучше всего использовать бруски сечением от 50 до 60 миллиметров.

Шаг обрешетки нужно рассчитывать в зависимости от кроющей длины каждого черепка, который может быть разным в зависимости от производителя.

Черепица

Шифер является одним из самых распространенных кровельных материалов на территории страны по разным причинам. Небольшие размеры листов можно класть на бруски, чей размер не превышает 50 миллиметров.

Если осуществляется монтаж больших по своим габаритам и весу единиц шифера, лучше всего использовать бруски толщиной около 80 миллиметров. Шаг нужно подбирать в зависимости от размеров.

Они могут быть, как 120*68 сантиметров, так и 175*112,5 сантиметров. Стоит помнить, что один лист должен опирать по меньшей мере на три бруска, чтобы он не прогибался под собственным весом и давлением атмосферных осадков.

Шифер

Фальцевая кровля менее популярна, но все же ее иногда применяют. Если уклон крыши находится в пределах до 14 градусов, или же сама ее конфигурация достаточно сложная, производители рекомендуют монтировать материал на сплошную обрешетку.

Какая доска нужна для обрешетки крыши? Сечение бруса должно находится в пределах 50*50 миллиметров. Также можно применять вместо него доску с сечением 32*100 миллиметров.

Начинать монтаж обрешетку под фальцевую кровлю нужно от карниза. Выступающие части крыши должны быть на протяжении 60 сантиметров отделаны сплошной доской с шагом не более 1 сантиметра.

Фальцевая кровля

Мягкая кровля является достаточно простой в монтаже, но требующей одно- или двухслойной сплошной обрешетки. Вес такого материала достаточно небольшой.

Стоимость в отличии от некоторых других видов кровли также достаточно приемлемая. При этом срок службы мягких материалов может быть не очень большой. К тому же они достаточно токсичны при горении и не очень огнеустойчивы.

Гибкая черепица

Выбор шага обрешетки в зависимости от кровельного материала

Каждый вид материала, используемый для кровли зданий, должен монтироваться на обрешетку с определенным индивидуальным шагом.

Данную величину чаще нужно определять самостоятельно в зависимости от габаритов листов материала, придерживаясь при этом строгих правил строительства. Можно выделить следующие закономерности для разных видов кровли:

• мягкие рулонные материалы – нужно использовать сплошную обрешетку с минимальным шагом между ее элементами до 10 миллиметров;
• шифер – необходимо индивидуально подбирать шаг в зависимости от толщины листов – от 50 до 75 сантиметров;
• металлочерепица – следует учитывать указания производителя материала, но в целом можно обозначить, что общий шаг находится в пределах от 300 до 400 миллиметров, а расстояние между двумя последними планками должно быть в два раза меньшим;
• черепица (керамическая, полимерная и песчаная) – нужно руководствоваться указаниями производителя, учитывая угол наклона крови; чаще всего доски укладываются с интервалом от 320 до 380 миллиметров;
• фальцевая кровля – наиболее распространенный шаг обрешетки составляет 200 миллиметров, хотя бывают и другие.

Монтаж обрешетки крыши своими руками

После приобретения материала нужно заказать древесину для кровли.

Расчет ее габаритов нужно производить с учетом размеров той кровли, которая была куплена, а также в зависимости от величины крыши.

Стоит запомнить, что чем более сложная будет конструкция, тем больше будет каких-либо отходов и некондиционных элементов.

Поэтому лучше всего заказывать материал с запасом 10%.

Для монтажа основания могут понадобится следующие инструменты:

• молоток и гвозди;
• шуруповерт и шурупы;
• ножовка или болгарка;
• плоскогубцы;
• карандаш или мел для разметки;
• рулетка;
• строительный уровень.

Монтаж гидроизоляции

При монтаже следует придерживаться следующей инструкции:

1. Сначала в зависимости от выбранного материала следует сделать разметку на стропильных ногах расположения досок или брусков. В зависимости от вида кровли разметка может быть неоднородной. Чаще всего на краях следует делать более мелкий шаг.
2. После того, как разметка была осуществлена, с помощью молотка и гвоздей, или шуроповерта и шурупов нужно осуществить поэтапный монтаж досок или брусков на стропильные ноги.
3. После каждого прибивания очередного элемента нужно обязательно проверить его расположение относительно предыдущего, а также правильность монтажа с помощью уровня.
4. Уже непосредственно на само основание следует осуществлять монтаж кровельного материала.

Монтаж обрешетки

-инструкция по монтажу обрешетки на крышу своими руками:

Заключение

Осуществляя монтаж обрешетки под определенные виды кровельных материалов, нужно руководствоваться прежде всего рекомендациями производителя.

Это важно из-за того, что в современном мире каждый год придумывают и изготавливают много новых материалов по новым технологиям, из-за чего инструкции к их укладке постоянно меняются.

Если четко следовать тем инструкциям, которые рассчитала компания, можно без каких-либо проблем на долгий срок защитить свой дом от атмосферных осадков и климатических условий.

2017-03-11

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/obreshetka-montag.html

Как сделать обрешетку крыши

Без сомнения это интересует многих, кто устанавливает или ремонтирует крышу. Ведь от правильности выполняемых работ зависит ее прочность и надежность. Да и эстетичность кровли имеет немаловажное значение. Закажите кровельные работы ИнноваСтрой, вам понравится уровень выполняемых работ.И все-таки, как сделать обрешетку на крышу? Об этом и об особенностях работ при использовании различных видов кровли вы узнаете ниже. А прилагаемые схемы и видеоматериалы помогут разобраться в самых сложных нюансах.

Виды обрешетки

Ни для кого не секрет, что кровлю укладывают на обрешетку. Вид обрешетки зависит кровельного материала, особенностей крыши. Она бывает:

При установке разбежной обрешетки поверх стропил набиваются тонкие доски (не более 150 мм шириной), а затем – такие же доски с определенным шагом набиваются перпендикулярно. Получается деревянная решетка с небольшими ячейками. Разбежную обрешетку преимущественно делают под металлочерепицу.Сплошная обрешетка представляет собой цельное полотно без зазоров. Для ее выполнения используется влагостойкая фанера; или же берутся широкие деревянные доски, которые набиваются впритык одна к другой, без оставления зазоров. Сплошная обрешетка делается под рулонные кровельные материалы.

Особенностью сплошной обрешетки является то, что верхний сплошной слой, как правило, набивается поверх деревянного каркаса. Получается обрешетка в два слоя. В данном случае деревянный каркас возвышается над стропилами; между гидроизоляцией и ним образуется небольшой зазор, где свободно циркулирует воздух

Благодаря этой особенности конденсат, который выпадает при поступлении теплого воздуха в свод крыши, быстро испаряется. Естественная вентиляция обеспечивает постоянно просыхание конструкции, что уберегает ее от гниения, заражения плесенью.Есть два способа крепления верхнего слоя. Если деревянный каркас обшивается доской, ее устанавливают по отношению к нижнему слою под углом 45 градусов. Если верхним слоем является фанера, деревянные листы просто крепят один за другим без небольших зазоров между стыками.

При обустройстве двойной обрешетки следует следить, чтобы зазоры между досками не превышали 6 мм. Если они больше, их следует перекрывать металлическими пластинами.Вдобавок необходимо крепить доски правильно. Они должны состыковываться на стропильных перекладинах, располагаться по отношению друг к другу наподобие кирпичной кладки.

Длина гвоздей должна быть в два раза большей, чем ширина досок. Их необходимо забивать ближе к кромкам. Шляпка при этом утапливается в древесине.Для выполнения обрешетки подходит хорошо высушенная древесина без сучков. Для каркаса используют обрезные доски, обрезной брус; для сплошного настила – тес или фанеру. Предварительно перед началом работы деревянный материал необходимо обрабатывать специальными водоотталкивающими составами.

Обрешетка на односкатной крыше

Перед тем, как сделать обрешетку крыши, необходимо учесть некоторые тонкости. Плотность обрешетки зависит от угла наклона крыши. Чем он больший, тем ячейки в деревянном каркасе меньше. При максимальном наклоне крыши устанавливается сплошная обрешетка.

Сделать обрешетку односкатной крыши следует сплошной. Если кроют крышу жилого дома, желательно чтобы она была двойной.Итак, как сделать обрешетку крыши? Сборка обрешетки для односкатной крыши зависит от того, каким материалом решено крыть крышу. Если для покрытия кровли выбирается мягкие рулонные образцы, применяется такой метод.

Небольшие брусья укладывают вразбежку, образуя ячеистый каркас с зазорами в 50 – 60 см. Поверху крепят вертикально доски. Их укладывают сплошным настилом.Если для покрытия кровли будет использоваться плотный материал, в том числе стальные листы, делается однослойная сплошная обрешетка. Для ее выполнения берутся тес или обрезные тонкие доски шириной не более 120 мм. Их набивают на стропила горизонтально по отношению к краю крыши.

По верхнему краю в любом случае крыша обшивается двумя досками. Необходимо чтобы они были одинаковыми по длине и ширине.Те, кого заботит вопрос, как сделать обрешетку крыши своими руками, должны знать: обрешетка односкатной крыши – трудная задача. Самостоятельно без посторонней помощи тут правиться очень сложно.

Лучше заказать строительную услугу ИнноваСтрой. Тогда не возникнут неожиданные патовые ситуации в будущем.Для работы используются обычные гвозди. Необходимо учитывать их длину и толщину обрешетки. Если гвозди слишком длинные, их при заколачивании следует немного загибать. Иначе они пробивают деревянный каркас насквозь. После установки кровельного материала в этом случае при порывах сильного ветра обрешетка будет срываться, разрушать кровельное покрытие.

Самое главное требование к выполняемой обрешетке – это ее прочность. Она должна выдерживать вес человека, не прогибаться при этом. Тогда при установке кровли, обрешетка долгие годы будет выдерживать его вес.Важно еще чтобы дерево, которое используется для сколачивания обрешетки, было высокого качества.

Брусья или доски с сучками, недостаточно просушенные создают проблемы в дальнейшем. Нарушается прочность всей конструкции, кровельное покрытие со временем может пойти волнами.Важно знать не только, как сделать обрешетку крыши и установку кровельного материала. Необходимо также учитывать все тонкости.

Ведь впереди еще хлопоты, связанные с вводом в эксплуатацию частного дома.

Установка обрешетки под шифер

Обрешетка под шифер не обязательно должна быть сплошной. Этот кровельный материал достаточно прочен, и при правильном креплении надежно удерживается на крыше, не коробится.

Как правильно сделать обрешетку на крыше под шифер? В данном случае все зависит от размера листов этого крепкого и надежного материала. Если шифер нестандартных размеров шаг между брусьями определяется, исходя из длины каждого образца. При укладке листов стандартного размера это расстояние составляет не более 50 мм.

Чтобы сделать обрешетку под шифер односкатной крыши, берут брусья или рейки толщиной не более 70 мм. Если деревянный материал будет слишком тонким, пропадет жесткость крепления; если слишком толстым – в дальнейшем под воздействием конденсата бруски могут покорежиться. Ряды шифера в данном случае нарушаться, вздыбятся.Кровельный материал должен крепиться к перекладинам обрешетки по краям и посередине. Это обеспечивает максимальное прижимание шифера к конструкции.

При выполнении конструкции под шифер следует придерживаться таких условий:

1. Высота карнизного бруса должна быть немного больше, чем у рядовых брусков обрешетки.
2. Высота четных брусьев должна соответствовать сумме высоты рядового бруска и толщины кровельного материала.
3. Высота нечетных брусков должна соответствовать высоте рядовых.

Вокруг дымовой трубы необходимо сделать зазор. По краям него прибивают деревянные планки. При установке кровли зазоры между трубой и кровлей закрывают металлическими листами.

Обрешетка под профнастил

Делается еще обрешетка крыши под профнастил. Как правильно сделать? Строительство и материал, используемый для изготовления каркаса под профнастил, зависит во много от размера и веса профнастила. В зависимости от его класса определяют угол наклона крыши и шаг обрешетки. Чтобы не мучить себя каждый раз вычислениями, составлена специальная таблица. С ее помощью легко подобрать необходимый материал:

Вид профнастила	Оптимальный наклон кровли в градусах, контр. величина	Толщина профнастила, мм	Нормальный шаг обрешетки
с10	≤ 15	0,5	Обрешетка сплошного типа
≥15	0,5	До 30 см
с20	≤ 15	0,5-0,7	Обрешетка сплошного типа
≥15	0,5-0,7	Обрешетка сплошного типа
с21	≤ 15	0,5-0,7	До 50 см
≥15	0,5-0,7	До 30 см
с44	≤ 15	0,5-0,7	До 65 см
≥15	0,5-0,7	До 50 см
н57	≤ 15	0,5-0,7	До 65 см
≥15	0,5-0,7	До метра
н60	≤ 15	0,5-0,7	До 50 см
≥15	0,5-0,7	До 65 см
н75	≤ 15	0,5-0,7	До 1,5 метра
≥15	0,7-0,9	До 2 метров
нс35	≤ 15	0,7-0,9	До 50 см
≥15	0,7-0,9	До метра

Шаг обрешетки указывается в строительных нормах СНиПе. Так, согласно им:

• он составляет не более 400 мм при минимальном наклоне крыши. В этом случае иногда применяется сплошная обрешетка.
• при шаге до 650 мм наклон крыши является средним;
• при шаге от 1000 мм – при большом уклоне крыши.

Обрешетка под профнастил может изготавливаться из деревянных материалов или металлических труб. Сечение используемых брусков (металлических труб) должно составлять не менее 50 мм; если используется доска, ее толщина должна соответствовать 50 мм.

Так как сделать обрешетку под профнастил на крышу? Если в качестве кровли выбран именно профнастил, следует на стропила установить гидроизоляцию. Также необходимо учитывать еще один нюанс – крыша из профнастила должна постоянно вентилироваться.Поэтому прежде чем делать обрешетку, на стропила крепится контробрешетка из небольших брусков. Тогда при установке деревянного каркаса, а потом – профнастила образуется между кровлей и гидроизоляционным слоем небольшой зазор, где свободно циркулирует воздух.

Как сделать обрешетку под профнастил на крышу? Брусья обрешетки крепятся перпендикулярно, в одной плоскости с карнизом. При этом первая планка обрешетки, которая крепится на уровне карниза, должна быть выше рабочих планок. Тогда листы профнастила максимально прочно «садятся» на обрешетку и не сдвигаются.Далее рейки обрешетки крепятся к каркасу контробрешетки на один саморез с направлением вверх. Вокруг вентиляционной шахты, трубы делаются зазоры. У конька, вплотную, крепят финишную рейку.Деревянные брусья обрешетки между собой и с частями контробрешетки соединяются при помощи стальных скоб или саморезов.

Обрешетка под металлочерепицу

А как сделать обрешетку под металлочерепицу на крышу? Прежде чем приступать к работе, следует разобраться с материалом. Ведь ширина шага обрешетки зависит от длины волны. Существует три основных марки металлочерепицы, имеющих длину волны равную 300, 350 и 400 мм.Зная размер длины и учитывая, что шаг считается от середины планки, нетрудно рассчитать количество необходимого материала.

Под металлочерепицу применяется в основном ячеистая обрешетка. Для изготовления каркаса применяются брусья высотой 50 мм. Если обрешетка делается сплошная, используют деревянную доску шириной 220 мм.Как правильно сделать обрешетку крыши под металлочерепицу? Монтаж обрешетки начинают от карниза. При работе нужно постоянно проверять уровнем горизонтальность плоскостей.

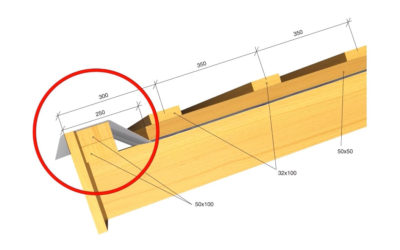

Первая планка должна быть немного выше последующих рабочих планок. Перед тем как ее крепить, следует приложить лист металлочерепицы, чтобы примерно определить, где будет края ската кровли. Это необходимо для того, чтобы во время дождя вода сбегала вниз точно в водосточный желоб. Тогда влага не будет затекать под крышу.

Для более надежной фиксации нижнего края металлочерепицы вторая планка набивается немного ближе к первой. Далее планки крепятся согласно высчитанному шагу. Возле конька, независимо от оставшегося расстояния, набивается верхняя планка.В местах, где на крыше расположены выступающие элементы, обрешетка делается сплошная. Ее размер составляет 120 – 200 мм. По краям, где располагаются проемы между трубами, вентиляционной шахтой и крышей устанавливаются деревянные рейки.

При установке обрешетки следует учитывать, что между ее каркасом и гидроизоляцией должно оставаться свободное пространство. Чтобы оно было оптимальным, под обрешетку в некоторых случаях набивается деревянный каркас из небольших брусьев.Теперь вы знаете, как сделать обрешетку на крышу. Но наилучшее решение заказать строительство котеджа. Тогда не придется возиться с крышей. К вашим услугам будет полноценный полностью отстроенный дом.

Источник: https://innstroy.ru/enciklopedija-stroitelstva/kak-sdelat-obreshetku-kryshi

Для чего нужна обрешетка крыши, какая бывает, под какой материал какую выбрать

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

• Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
• Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
• Свесы. Так называют нижние участки стропилин.
• Конек. Располагается сверху конструкции, в районе смыкания стропилин.
• Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
• Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
• Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

1. Происходит надежное крепление материалов кровли.
2. Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
3. Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
4. Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
2. Нужно знать, какая доска идет на обрешетку крыши, какие есть допуски. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
3. Ножовка, бензопила.
4. Монтажная пена.
5. Молоток, перфоратор.
6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
7. Строительный уровень, рулетка.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Монтируем кровельную обрешетку своими руками

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Обрешетка крыши своими руками собирается поверх ранее проложенной гидроизоляционной пленки, при укладке которой наблюдают перехлест в 15 см. Удобнее всего монтировать полотна от верха и вниз, беря за направления стропилины. Для крепления пленки подойдет строительный степлер. Поверх стропилин проводится набивка планок, для создания контробрешетки.

Важно не забыть о вентиляционных зазорах, разделяющих пленку и укладываемый кровельный материал. Проще говоря, при постилке пленки важно оставлять провисания. Этим же способом проводится разделение пленки и утеплителя. Для упрощения задачи, как правильно сделать обрешетку на крыше, применяется обрешеточный шаблон, который предназначен для четкого соблюдения параметров конструкции.

Если укладывается мягкая кровля, то монтаж элементов обрешетки проводится методом выравнивания и стыковки. Во избежание последующей деформации, сплошную конструкцию нужно крепить с особенной тщательностью, используя на каждом брусе не менее двух гвоздей.

Как крепить под рулонный материал

Для укладки рулонных полотен понадобиться кровельная обрешетка сплошного типа, изготовленная из брусьев и досок толщиной не меньше 25 мм. При этом настил должен иметь плотную, без щелей, укладку. Шаг обрешетки выбирается не менее, чем 15 см, иначе кровельный материал начнет деформироваться. Важно достичь идеальную гладкость обрешеточной поверхности, с обязательным утоплением шляпок гвоздей и саморезов вглубь древесины.

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Под черепицу

По мнению специалистов, именно черепичные кровли обладают наиболее оптимальными эксплуатационными характеристиками с точки зрения качества и долговечности. Обычно это однослойные конструкции, обрешетка под которые обустраивается из брусков сечением не менее 6 см.

Шаг укладки ориентируется на габариты используемой черепицы. Некоторые ситуации предполагают создание двойной обрешетки, из такого же материала. Для достижения равномерности прилегания черепицы требуется соорудить максимально ровную плоскость конструкции. Это подразумевает использование бруса с одинаковым размером.

Чем отличается обрешетка для шифера и металлочерепицы

Для обустройства обрешетки может быть используем один или два слоя укладки. Первый вариант предусматривает использование бруса с квадратным сечением в 50 мм. Оптимальный шаг в таком случае – 50 см, с укладкой элементов в параллельном направлении к коньку. Если вместо обычного волнистого шифера применяют унифицированный профиль, то шаг можно увеличить до 80 см, с увеличением сечения бруса до 75 мм. Главное при этом, чтобы под каждым шиферным пролетом было не менее трех перекладин.

Более всего в данной конструкции нагружен карниз, поэтому его толщину следует увеличить. Коньки и свесы оформляются сплошными настилами. Для достижения равномерного распределения нагрузки и плотности листовой укладки, четные брусья делаются толще нечетных на 30 мм. Чтобы конструкция прослужила максимально долго, то перед тем, как крепить обрешетку на крышу, все ее деревянные детали нужно обработать специальными составами противопожарного и антисептического действия (подробнее: «Как и чем обработать стропила и обрешетку – выбираем антисептик»). Для их нанесения понадобится малярная кисть: пропитка осуществляется в два слоя.

Для тестирования качества противопожарного вещества, достаточно отколоть небольшой фрагмент обработанной древесины и попытаться его поджечь. Хорошо защищенный материал возгорается только когда на него воздействует открытое пламя: по его удалению вещество сразу же затухает.

Грамотная проектировка и обустройство крыши станет залогом как эстетической красоты дома, так и его защиты от всех наружных воздействий. При этом важно достигать хорошего качества каждой отдельной части кровельной конструкции. Обрешетка, несмотря на свою незаметность, играет очень важную роль, поэтому при ее обустройстве важно соблюдать все необходимые требования и нормы, как сделать обрешетку крыши. Особенное внимание при этом уделяется подбору подходящих строительных материалов соответствующего качества.

Источник: https://kryshadoma.com/stropilnaya-sistema/dlya-chego-nuzhna-obreshetka-kryshi-kakaya-byvaet-pod-kakoy-material-kakuyu-vybrat.html
