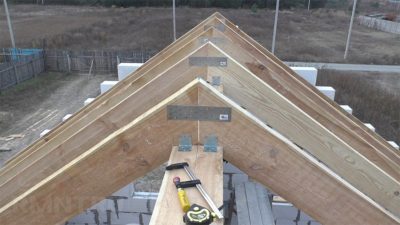

Как правильно крепить стропила двухскатной крыши?

В этой статье:

Как правильно крепить стропила двухскатной крыши — Строительство и ремонт

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Крыша двухскатная своими руками

Составные части крыши

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

мауэрлата;
стропильных ног;
вертикальных стоек;
подкосов;
затяжки;
конька;
лежня;
обрешетки.Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса.

Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия.

Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Монтаж двускатной крыши

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

брус 100х10 мм и 150х150 мм;
доски 50х150 мм;
доски толщиной 30 мм для обрешетки;
рубероид;
металлические шпильки;
электролобзик и ножовка;
молоток;
гвозди и саморезы;
угольник и строительный уровень.

Крепление мауэрлата

Правильное и неправильное крепление мауэрлата на стенах

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

в 2 последних ряда кладки вмуровывают металлические шпильки с резьбой на расстоянии 1,5 м по периметру коробки;
сверху на стены укладывают 2 слоя рубероида, протыкая шпильками;
в балках просверливают отверстия под шпильки и укладывают сверху на коробку;
проверяют параллельность противоположных балок и их горизонтальность;
сверху на шпильки надевают гайки и плотно закручивают.Крепление мауэрлатаМауэрлат

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

Крепление мауэрлата

Устройство висячих стропил

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

Устройство висячих стропил

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Устройство висячих стропил

Верхние концы стропил можно скрепить несколькими способами: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Устройство висячих стропил

Ключевые элементы висячих стропил

Варианты крепления висячих стропил к мауэрлату

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Крепление стропильной системы

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

Узел опирания стропил на мауэрлат

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

поверх центральной несущей стены настилают слой гидроизоляции;
на гидроизоляцию укладывают лежень и закрепляют его болтами либо металлическими скобами к перекрытию;
на лежень устанавливают вертикальные стойки из бруса сечением 100х100 мм;
сверху на стойки прибивают горизонтальные прогоны из спаренных досок;
укрепляют стойки и прогоны временными распорками;
устанавливают и закрепляют стропильные ноги.Сечение стропильных ног

Источник: https://newcomfortart.com/kak-pravilno-krepit-stropila-dvuhskatnoy-kryshi/

Монтаж двухскатной крыши своими руками: этапы выполнения работ

Система двускатной крыши предполагает наличие двух скатов прямоугольной формы, которые соединяются в верхней части под определенным углом. При такой конструкции фронтоны получаются треугольной формы.

Чтобы такая двухскатная крыша прослужила долгое время, при этом сохранила свои технические качества, должна быть правильно, выполнена стропильная система.

В качестве кровельного материала в последствие можно использовать металлочерепицу, профнастил, мягкую кровлю и другие современные варианты. Учитывая виды кровельного материала, будет обустраиваться обрешетка крыши.

Основные разновидности стропильных систем

Все работы по монтажу двухскатной крыши можно выполнить самостоятельно, главное соблюдать технологию и последовательность работы.

Перед тем как приступить к монтированию стропильной системы необходимо оценить фронт работы и выбрать самый подходящий вид. Сегодня можно выделить два типа системы устройства стропил:

Стропильная система двухскатной крыши

Для стропильной системы характерно то, что монтаж стропил осуществляется непосредственно на боковые стены. Использовать данный вариант можно в том случае если между стенами расстояние не превышает 10 м. Недостатком такой системы, является то, что она оказывает распирающую нагрузку на внешние стены и со временем они могут повредиться. Это может повлечь за собой необходимость устанавливать затяжки. При этом есть и положительные моменты. К примеру, нет необходимости крепить мауэрлат.

Если расстояние между внешними стенами превышает 10 метров необходимо использовать наслонный тип системы крыши. Устройство такой конструкции подразумевает монтаж вертикальной балки. Она спускается от конька на несущую стену, которая располагается строго по центру помещения.

При использовании такой конструкции нагрузка на крышу распределяется равномерно и не создает эффекта распирание. Поэтому проектирование дома необходимо доверить специалистам, которые будут учитывать особенности всего строение и двускатной крыши в том числе.

Также при разработке проекта учитываются строительные материалы, которые используются для возведения стен и кровли крыши.

Составляющие стропильной системы

Конструкция стропильной системы

Конструкция крыши состоит из нескольких важных составляющих, которые стоит знать. В стропильной системе двускатной крыши можно выделить:

подкосы;
мауэрлат;
стойки;
коньковый прогон;
обрешетка;
лежень.

Проектировать крышу самостоятельно не рекомендуется, если нет необходимых знаний. Поскольку нужно выполнить расчеты, при этом учитывая не только размеры дома, но и возможные нагрузки на кровлю. Не соблюдение правил и норм может привести к разрушению и возникновению аварийных ситуаций.

Особенности двухскатной крыши

Выбор угла наклона напрямую зависит от климатических условий. В случае если дом с двухскатной крышей строиться в зоне с повышенным уровнем снежных осадков, стропильная система должна делаться с большим углом наклона. При этом нет разницы, какой кровельный материал в данном случае используется профнастил или натуральная черепица.

Наиболее оптимальный угол наклона двухскатной крыши 45 — 60 градусов

Чаще всего устройство двухскатной крыши делается с углом наклона от 45 до 60 градусов. На такой поверхности снежный покров не задерживается. Кроме снежной нагрузки стоит также учитывать и ветровые нагрузки. Самым практичным вариантом является устройство стропильной конструкции, которая напоминает равнобедренный треугольник.

Если в качестве кровельного материала используется профнастил или другой металлический материал шаг между стропилами можно делать до 120 см. Если вес кровельного материала значительно больше шаг рекомендуется уменьшить до 60 см. После проведения всех расчетов необходимо перепроверить все показатели, чтобы убедится в точности полученных результатов.

Несмотря на разнообразные виды кровельных материалов, особой популярностью пользуется профнастил. Он представлен в широкой цветовой гамме и с разным размером волны. В каждом индивидуальном случае можно выбрать самый подходящий вариант.

Выполнение монтажных работ

Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

Необходимый инвентарь:

молоток и гвоздодер;
шуруповерт, дрель электрическую;
гвозди, шурупы, саморезы;
отвес, рулетка, уровень;
ножовка

Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

Схема крепления стропил двухскатной крыши

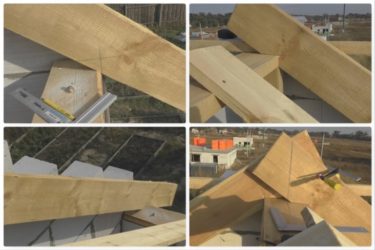

Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены. Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью специальных соединительных элементов — нагелей.

Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

Особое внимание стоит уделить коньковому узлу. Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины.

Монтаж обрешетки

Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

: Монтаж обрешетки под металлоцерепицу

Источник: https://TeremizBrusa.ru/montazh/montazh-dvuhskatnoy-kryishi.html

Стропильная система двухскатной крыши: 2 основных вида стропил – нюансы конструкции, расчеты и этапы монтажа

Стропильная система двускатной крыши считается одной из самых простых в чисто конструктивном плане. В ее составе всего лишь несколько элементов, количество которых уменьшается или увеличивается за счет размеров самой кровли. Но при кажущейся простоте сам процесс возведения двускатной крыши требует знания некоторых нюансов, которые влияют на качество конечного результата.

Стропильная система для двускатной крыши

Что собой представляет двускатная крыша

Из названия становится понятным, что конструкция крыши – это два ската, имеющие прямоугольную форму в плоскости. Чаще скаты имеют одинаковые размеры, но существуют так называемые асимметричные конструкции, в которых скаты по габаритам отличаются друг от друга.

При этом скаты установлены друг к другу под определенным углом, который называют наклоном. Линией соприкосновения является коньковый брус, являющийся частью стропильной системы. По-простому его называют коньком, и он является наивысшей точкой крыши.

Боковые плоскости, сформированные скатами, называются фронтонами. Они имеют треугольную форму. После сооружения крыши боковины облицовывают листовыми или панельными материалами: фанера, ОСП, даже доски и прочее.

Что собой представляет стропильная система двускатной крыши

Основой конструкций скатов являются стропильные ноги, они же стропила. Изготавливают их или из пиломатериалов (брусы, доски), или из стального профиля (уголок, швеллер). В частном домостроение применяют древесину. С ней проще работать, плюс пиломатериалы дешевле.

Устройство стропильной системы двускатной крыши – это не только стропила. Кроме них есть еще несколько обязательных элементов. На фото ниже все элементы двускатной кровли показаны. Обозначим их.

Каждый из элементов кровли имеет свое назначение

Элементы стропильной системы двускатной кровли

Мауэрлат. По сути, это балка, на которую упираются стропилы. Ее назначение – равномерно распределить нагрузки от стропильных ног на стены дома. Если мауэрлат не использовать, то стропила будут давить на стены точечно, то есть в местах установки возникнут большие напряжения, которые приведет к растрескиванию стен.
Стропила, установленные под наклоном.
Конек, он же коньковый брус или прогон. Его задача – сформировать место стыковки стропильных ног. Коньковый брус – необязательный элемент двускатной крыши. Есть конструкции, в которых его не устанавливают. Но об это чуть ниже.
Затяжки. Используются не всегда, а только на висячих стропилах или, если стропильная система устанавливается на широкий дом.
Балки перекрытия, которые формируют потолок в комнате и пол в чердаке.
Одна из балок перекрытия, которую называют лежнем. Она дополнительно выполняет функции основания для опорных стоек, которые поддерживают стропила. Используется не всегда.
Опорные стойки, они же бабки, поддерживающие стропильные ноги. Их устанавливают лишь в том случае, если длина пролета дома составляет не менее 6 м.
Подкосы, они же диагональные подпорки. Их используют лишь в том случае, если опорные стойки не могут обеспечить общую надежность стропильной системы.

Есть еще один элемент, который хорошо виден на фото ниже. Это опорные стойки для конькового прогона. Их устанавливают, если конструкция стропильной системы имеет большой вес. То есть все строение собирается под тяжелый кровельный материал, к примеру, под керамическую черепицу.

Наслонные стропила с опорными стойками под коньковым прогоном Вам это может быть интересно! Теплая крыша – это немаловажная деталь при строительстве энергоэффективного дома. Из статьи по следующей ссылке Вы сможете узнать, как правильно утеплить крышу дома.

Виды стропил

Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.

Наслонные

Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:

крепление производится к коньку:
крепление производится между собой с упором на конек (фото выше).

Висячие

Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.

Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.

При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.

Висячие стропила крыши двускатной

Монтаж стропильной системы двускатной крыши

Два вида стропильной системы определяют две разновидности технологии их сборки. Рассмотрим каждую по отдельности.

Монтаж наслонных стропил

Существует определенная последовательность сборки наслоных стропил.

Устанавливаются две крайние опорные стойки под коньковый брус. Они не только будут подпирать брус, но и являться элементами, формирующими фронтоны здания. Крепят их в нижней части к мауэрлату. При этом строго выставляют по вертикали, а верхние торцы в одной горизонтальной плоскости. Для этого между стойками натягивают прочную нить, уровнем проверяют ее на горизонтальность. Если есть отклонения, то одну из опор (низкую) приподнимают при помощи деревянных подпорок.
По горизонтально натянутой нити монтируют промежуточные опорные стойки с шагом 2-2,5 м. Чтобы брусы стоек не смещались, их подпирают временными крепежными элементами: подпорками или затяжками.
На стойки укладывают коньковый брус, который к ним же и крепится.
Производится попарно установка стропил двускатной крыши. Монтаж можно начинать с любой стороны. Крепление сразу проводится к мауэрлату и к коньку. Главное – выдержать расстояние между ногами, которое определяется в зависимости от тяжести и несущей способности кровельного материала. Обычно в проекте дома этот параметр указывается.
Если есть необходимость, монтируются промежуточные опорные стойки и подкосы.

Установка стропил на конек по натянутой нити

Монтаж висячих стропил

Технология установки висячих стропил другая. Для этого вся конструкция, собранная из двух стропил и затяжки, собирается на земле. То есть подготавливаются кровельные фермы в необходимом количестве, которые затем поднимаются на крышу. Иногда мастера собирают фермы на крыше. Собрали одну – установили, собирают следующую.

Необходимо отметить, что такие фермы имеют значительную массу. Поднимать их вручную сложно и опасно, поэтому используют услуги подъемного крана. А это увеличивает себестоимость сооружения.

Собранные на земле стропильные фермы висячего типа

Самое сложное – выставить фермы. Все они устанавливаются по месту монтажа с запланированным шагом, где временно закрепляются укосинами и подпорками. Затем между крайними фермами натягивается нить. Ее надо выставить так, чтобы она, во-первых, был натянута строго по горизонту, во-вторых, по конструкции, которая выше остальных.

Остается только приподнимать стропильные конструкции, которые оказались ниже натянутого уровня. И последнее – монтаж обрешетки, которая закрепит все фермы в одну стропильную систему. Обратите внимание, что в нижней части стропила будут закрепляться к мауэрлату.

Вас это может заинтересовать! Когда закончен монтаж стропильной системы, то приходит черед кровельных работ. Из статьи по следующей ссылке Вы сможете узнать, чем покрыть крышу дома.

Расчет стропил

Какие параметры необходимо рассчитать, чтобы крыша дома была собрана точно по проекту:

длина стропильных ног;
шаг их установки;
сечение используемого пиломатериала.

С длиной все просто, для этого придется воспользоваться теоремой Пифагора, в основе которой лежит формула: c2=a2+b2, где c – гипотенуза треугольника (это и есть стропила), a и b – катеты. Последние – это высота крыши и половина ширины дома. Все параметры легко можно замерить.

Длина стропилы равна l2+H2

С шагом установки сложнее, потому что многое будет зависеть от массы кровельного материала и нагрузок от природных осадков. Чем больше обе нагрузки, тем меньше шаг установки. Но, как показывает практика, данный параметр варьируется в пределах от 60 см до 2 м. Последний показатель используется, если в качестве кровельного материала применяется профнастил с большими параметрами гофры, к примеру, Н75.

Что касается сечения стропильных ног, то здесь, как и в случае с шагом монтажа, учитываются нагрузки, а также длина ног и шаг их установки. Здесь зависимость такая: чем больше нагрузки, шаг и длина, тем больше сечение.

В видео процесс монтажа стропильной системы:

И еще один момент. Стропила для двускатной крыши укладываются под определенным углом (на фото обозначен буквой «a»). Наклон выбирается с расчетом выбора кровельного материала. То есть некоторые покрытия нельзя укладывать на крыши, если угол наклона меньше требуемого. Вот несколько соотношений:

минимальный угол наклона стропильной системы для шифера – 22°;
для профнастила – 12°;
для металлочерепицы – 14°;
мягкой черепицы – 15°.

Соотношение уклона крыши к типу кровельного материала На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и ремонта кровли под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Обобщение по теме

Двускатные крыши – традиционные конструкции. Но из статьи становится понятным, что есть две стропильные системы, которые ложатся в основу сооружения кровель. Выбирается та, которая подходит под размеры дома. Как критерий выбора учитываются и нагрузки, давящие на них. Поэтому важно все грамотно соотнести, учитывая нюансы строительных процессов.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/stropilnaya-sistema-dvukhskatnoy-kryshi/

Крепление стропил: способы фиксации и соединения стропильных ног

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, порой доходящий до 500 кг/м2.

Надежность этого своеобразного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, а также от правильности технологии крепления. Зная, как правильно крепить стропила, можно существенно увеличить несущую способность каркаса, сделав его более прочным и надежным.

Ошибки в монтаже, напротив, приводят к ощутимым потерям прочности и деформациям крыши. В этой статье мы расскажем об основных видах и способах креплений, с помощью которых можно качественно установить стропила своими руками.

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Стропильная система двухскатной кровли

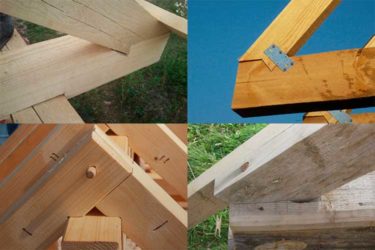

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

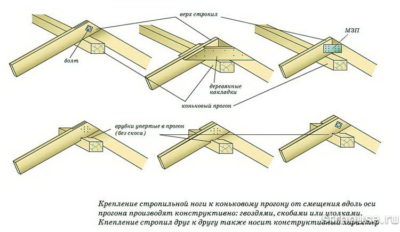

Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Основные соединительные узлы стропильного каркаса

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.Крепление с помощью уголкаф
С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.Фиксация стропил с помощью металлических накладок
С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.Фиксация с помощью деревянных накладок
С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.Фиксация с помощью подвижных креплений

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Скользяща стропильная система

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.

Крепежные элементы для фиксации стропилРазличные способы крепления стропильных ног

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/kreplenie-stropil.html

Как правильно крепить стропила двухскатной крыши

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

Двускатной называется крыша у которой два прямоугольных плоских ската соединяются наверху под углом. При этом с боков остаются треугольные проемы. Туда вставляются фронтоны. Чтобы конструкция была крепкой, надежной и служила продолжительное время в ней применяют различные подпорные и поддерживающие элементы. Важнейший из них — стропильная система двускатной крыши, которой, собственно, и посвящен данный материал.

Конструктивные элементы двухскатных крыш

В общем-то, все эти элементы двускатных крыш представляют собой доски, бруски и балки различной длины, формы и сечения. Рассмотрим их все по порядку.

Мауэрлат

Это хвойный брус квадратного сечения, размер которого обычно составляет 10 или 15 сантиметров. Его кладут вдоль каждой из несущих стен, прикрепляя к ним стержнями на резьбе или анкерами. Предназначение данного элемента – равномерная передача нагрузки от ног стропил к несущим стенам.

Стропильная нога

Это брус, в разрезе имеющий размеры 15 сантиметров на 5 (или 10) сантиметров. Именно из таких элементов собирается наш треугольный контур кровли, который несет всю тяжесть ветра, града, снега и прочих превратностей погоды.

Чтобы достойно выдерживать эти нагрузки, стропильные ноги располагают с шагом от 0,6 до 1,2 метра. Чем более увесистой предполагается кровля, тем меньше данное расстояние.

Кроме этого, шаг стропил, в некоторых случаях, будет зависеть от конструктивных особенностей используемого кровельного покрытия.

Лежень

Квадратный брус для этого элемента имеет такое же сечение, как и для мауэрлата – 10/10 или 15/15 сантиметров. Его горизонтально кладут на внутреннюю несущую стену, дабы равномерно распределить нагрузку от кровельных стоек.

Затяжка

Данный элемент применяется для висячих стропильной системы. Он завершает треугольник стропильных ног, не позволяя ему расползаться.

Стойки

Брус для них берется квадратный, такой же, как для предыдущего элемента. Стойки размещаются вертикально, беря на себя нагрузку от конька и передавая ее несущей стене внутри дома.

Подкосы

Эти элементы выполняют роль передаточного звена между ногами стропил и несущими элементами. Соединив затяжку и подкосы, получают ферму – весьма крепкий элемент. Даже при наличии большого пролета ферма стойко вынесет все нагрузки.

Обрешетка

Перпендикулярно ногам стропил кладут бруски (или доски) обрешетки. Передавая всю тяжесть кровли стропильным ногам, данный элемент конструкции дополнительно их скрепляет.

Предпочтительнее для обустройства обрешетки брать обрезные бруски или доски. Но за неимением лучшего сгодится и доска необрезная – но со снятой корой.

Ну, а в случае мягкого кровельного покрытия (к примеру, черепица на битумной основе) обрешетку делают сплошной. Для этого берут влагостойкие фанерные листы.

Конек крыши

Конек это верхнее место крыши соединяющее два ската крыши. Образуется он путем соединения стропильных ног в верхней части крыши. Он расположен горизонтально.

Свес крыши

Данный элемент, выступающий от стен на расстояние примерно 40 сантиметров, не дает дождевым потокам намочить эти стены.

Кобылки

И вновь «лошадиное» название. Эти элементы конструкции стропильной системы двухскатной крыши нужны для организации свеса крыши. Необходимость в них появляется лишь тогда, когда стропильные ноги слишком короткие, и для свеса их не хватает. Тогда эти ноги удлиняют кобылками, которые представляют собой доски несколько меньшего сечения.

Виды стропильных систем двухскатных крыш

Этих систем всего две: висячего типа и наслонного типа. Первые используют в том случае, когда наружные стены дома отстоят друг от друга на 10 метров или меньше.

Есть и еще одно условие – между этими самыми стенами не должно быть стены несущего типа, делящей дом надвое. В противном случае надо использовать наслонные стропила. Когда строящийся дом разделяется не несущей стеной, а колоннами, монтируют сразу две стропильных системы.

Стропила, расположенные под наклоном, обопрутся на колонны, а висячие отлично разместятся между ними.

Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены.

Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках.

Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек.

Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки.

Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

#3. Треугольная трехшарнирная арка с приподнятой затяжкой.

Если вы хотите оборудовать под крышей мансардное помещение, то эта схема отлично подойдет. Здесь растяжку мы ставим не внизу, стягивая ноги стропил, а наверху. Поднимая ее выше, мы увеличиваем нагрузку на растяжение. Ну, а стропила держатся на балках мауэрлата по принципу ползуна. Нагрузка получается равномерной, а система – устойчивой. Для этого края стропил должны выступать за границы внешних стен дома.

Чтобы затяжка не провисала, часто ее уравновешивают подвеской. Особенно это важно, если планируется сделать подвесной потолок или проложить слои изоляции. При короткой затяжке подвеску крепят к ригелю и коньку, прибивая две доски, при длинной – делают несколько подвесок. При больших нагрузках для крепления применяют хомуты. Ими же соединяют при необходимости две части составной затяжки.

#4. Трехшарнирная треугольная арка с ригелем.

Такую систему монтируют в том случае, если распорные нагрузки велики. Внизу крепится затяжка, а в верхней части – ригель. Благодаря такой конструкции мауэрлат к стене приделывать нет необходимости.

В общем-то, ригель – это и есть затяжка, только испытывающая нагрузку не на растяжение, а на сжатие. Ригель не должен иметь шарнирного крепления к ногам стропил, а то конструкция будет шататься.

Если всё сделать как надо, то стропила превратятся в неразрезные балки, имеющие три опоры и два пролета.

#5. Трехшарнирная треугольная арка с бабкой, дополненная подкосами.

По поводу системы с бабкой рассказывалось чуть выше. Если в такой конструкции ноги стропил достаточно длинные, приходится их подпирать. Для этого и служат подкосы, уменьшающие прогибающую стропила нагрузку. Несущей стены у висячей системы нет, так что упереть подкосы необходимо в бабку.

Стабильная жесткая система принимает основную нагрузку на верхнюю свою часть, не доводя ее до низа стропил. Затяжка в такой конструкции обычно составная, соединенная прирубом. Опираясь на хомут бабки, она подтягивает книзу коньковый узел. А тот воздействует на подвес и стропила, сжимая их.

Источник: https://prospera-stroy.com/kak-pravilno-krepit-stropila-dvuhskatnoy-kryshi/
