Как правильно крепить водостоки к крыше?

В этой статье:

Как правильно крепить водостоки на крышу?

Кровельные работы — очень ответственная и наиболее трудоемкое задание. Крыша дома, а также водостоки на ней — те расходы, на которой не нужно экономить.

Ведь неправильно смонтированные водоотводы могут стать причиной того, что вода будет заливать стены и фундамент дома, приводя их к преждевременному разрушению. В конечном итоге такая «экономия» приведет только к дополнительным, подчас большим расходам.

Правильная установка водостоков на крыше — залог будущего долгой и комфортной жизни в доме.

Этапы установки водостока.

Кроме того, эти конструкции даже визуально создают картину завершенности и надежности строения.

Установить водостоки. А возможно ли?

Установка водостоков — дело совсем непростое. Для того, чтобы правильно их установить требуется определенный запас знаний, опыт в строительных и ремонтных работах и инженерный склад ума.

Так, что если человек не обладает всеми вышеназванными знаниями и умениями, то лучше сразу доверить такую работу профессионалам.

Фирмы, которые устанавливают водостоки, выполняют эти работы комплексно: начиная с необходимых расчетов и заканчивая конечной отделкой. Серьезные компании дают гарантии не только на материалы, но и на свои работы.

Однако во всем этом есть одно существенно но. Услуги подобных структур обходятся ох, как не дешево. И после выполнения всех работ заказчик вдруг обнаруживает, что его кошелек изрядно усох.

Элементы водостока и схема их расположения на доме.

Что ж, если человек определяет определенным запасом знаний и держать те либо иные инструменты ему не впервой, можно правильно установить водостоки на крыше и своими руками. Но, обо всем постепенно. Для начала следует сделать ревизию своей кладовой или гаража, — а все ли необходимые инструменты на месте.

Для выполнения таких работ потребуются:

рулетка;
строительный уровень;
дрель, шуруповерт;
ножовка по металлу с мелкими зубцами;
рашпиль;
шнур;
молоток;
заклепочный пистолет.

Выбираем материалы

Инструменты для монтажа водосточной системы.

Теперь следует решить очень серьезный вопрос, из каких материалов будет водоотливная система. Во всевозможных строительных магазинах есть большой выбор различных водосточных систем.

Тут важно не обмишулиться и верно подойти к вопросу, С одной стороны такие работы не должны слишком ударять по кошельку, а с другой система должна гармонировать с внешним видом дома.

Ведь не следует забывать, что установка водостоков — это наружные работы, и они должны нести в себе не только сугубо практические задачи, но и эстетические.

В советские времена водостоки, в основном, производили из оцинкованной стали либо жести. Что ж, главным преимуществом таких конструкций является их сравнительно низкая цена.

Однако по другим параметрам они явно уступают современным водоотливным системам.

Во-первых, жесть — материал очень мягкий, и зимой, к примеру, из-за образовавшегося льда, труба может разойтись по швам или попросту лопнуть.

Другая их «болячка» — это коррозия, кроме того металлические покрытия из-за частых дождей окисляются. Срок службы такой водоотливной системы невелик — 10, от силы 15 лет, после чего все придется делать заново.

Чтобы подойти к этому вопросу правильно и вдумчиво, следует выбирать современные водостоки из ПВХ. Плюсы таких систем очевидны: пластик не коррозируется, способен выдерживать большой температурный диапазон — -50°С до +70°С.

Кроме того, он более пластичен и не позволяет трубам лопаться. Срок службы таких систем может достигать полувека, а их монтаж намного легче, нежели установка труб из металла. Но следует поговорить и о ряде недостатков.

Главный из них — изменение в размерах при резком перепаде температур. Чтобы бороться с этой проблемой профессионалы советуют проводить сборку на резиновых уплотнителях, либо использовать специальные компенсирующие элементы.

Виды водостоков по форме: круглого сечения, квадратного сечения.

Стальные водостоки с полимерным покрытием стоят несколько дороже, однако и преимуществ у них значительно больше. У них аналогичные покрытие и цвет с обеих сторон, они очень долговечны, им не страшна коррозия.

Такие водостоки выдерживают очень большую амплитуду температур. К их главным недостаткам можно отнести сложность в монтаже и транспортировке.

Кроме того, с такими водостоками требуется работать очень аккуратно, любой механический дефект может не только испортить внешнюю картину, но и способствовать образованию коррозии.

Водостоки экстра-класса — это водостоки из цветных металлов меди или титан-цинка. Срок их службы просто огромен, они устойчивы ко всем атмосферным колебаниям, вот только их цена очень высока.

Итак, когда человек определился с материалами, можно начинать монтировать саму систему.

Следует сразу же добавить, что при установке водостоков на крыше следует помнить о технике безопасности.

Лестницы должны быть крепкими и устойчивыми, обувь — удобной, подошва не должна скользить, при работе на самой крыше следует использовать страховочный пояс.

Что такое водосток

А что представляет собой сама система водостока? Такая система, как правило, состоит из желоба, муфты желоба, кронштейнов, воронки, заглушки, самой водосточной трубы, муфты трубы, верхнего и нижнего колена водосточной трубы.

Теперь следует подумать, как всю эту конструкцию правильно закрепить на крыше. При расчетах за основу нужно брать площадь водосбора крыши. Тут все просто, — число водостоков должно соответствовать числу углов на крыше.

При нужных расчетах можно руководствоваться общими правилами. Если дом небольшой, площадь скатов которого до 70 кв. м, то сечение желоба должно быть в пределах 70-115 мм, диаметр труб — 50-75 мм. Если площадь скатов больше 100 кв.

м, то используются желоба 140-200 мм, диаметр трубы должен составлять 90-160 мм.

Главной рекомендацией будет та, что на каждые 100 кв. м будет нужна одна труба.

Огромное значение имеет и правильно выбранный уклон водоотвода. Если этот уклон будет мал, то вода будет переполнять желоб, а при слишком сильном уклоне воронка не сможет хорошо пропускать поступающую воду. В основном, уклон желоба делают в пределах 2-5 мм на один погонный м.

Монтаж и установка системы

Когда все предварительные промеры и расчеты закончены, можно приступать к непосредственному монтажу.

Очень важная часть работы — установка кронштейнов, на которых и будет крепиться желоб. Кронштейны крепим к лобовой части крыши, а если ее нет, то к стропильным ногам.

Если желоб пластиковый, — кронштейны крепятся на расстоянии 0,5-0,6 м друг от друга.

Для начала следует установить первый кронштейн, а затем последний с нужным выступом по высоте. Между ними двумя натягивается веревка, по которой и устанавливаются оставшиеся кронштейны.

Желоб монтируется на уже установленные крюки. Переднюю его часть следует поставить под загнутый край кронштейна, затем повернуть желоб на 90 градусов, монтируя его на свое место.

Для закрепления используются специальные пластины.

Устройство выпускной воронки для водостока.

Следующим этапом станет установка водостоков, то есть выпускных воронок. При монтаже пластикового водоотвода в области установки воронки ножовкой с мелкими зубцами прорезается отверстие, а края распила защищаются.

По краю отверстия наносится две полоски клея на расстоянии 50 мм друг от друга. Затем воронку заводят под желоб и закрепляют под сделанным отверстием. По краям отверстия желоба делаются так называемые «слезники».

Для этого пластик подогревается одновременно с двух сторон от проделанного отверстия.

Установка самих водосточных труб также очень ответственное мероприятие. При его выполнении важно следовать нижеприведенным нормативам и рекомендациям. Расстояние размещения трубы от стены должно составлять 3-8 см.

В противном случае стена будет всегда сырой от дождя. Кронштейны следует устанавливать с шагом в 1-2 метра, и они должны обязательно монтироваться в местах соединения труб.

Расстояние между сливом трубы и землей должно составлять никак не менее 30 см, а если устанавливается водоотвод — не менее 15 см.

Монтаж водосточных труб следует производить сверху вниз, обязательно проверяя вертикальность отвесом.

Дюбель для их крепления должен входить в стену на 8-10 см, причем какая это стена, значение не имеет. Хомуты монтируются в непосредственной близи всех соединений трубы под и над коленом.

При этом расстояние от сливного колена до отмостки должно составлять никак не меньше 20 см.

Со стороны внешних углов крыши желоба соединяют угловыми элементами, для открытых торцов используются заглушки. Завершающие держатели располагаются на расстоянии 2 см от водоприемной воронки и на 15 см от края карниза.

В заключении следует добавить, что любые ошибки в расчетах или при выполнении работ на крыше могут обойтись впоследствии очень дорого.

Помимо того, что система не будет выполнять возложенной на нее функции, влага и текущая вода способны нанести непоправимый вред фасаду всего дома и даже привести к обрушению конструкций дома.

Источник: https://iso-incru.com/kak-pravilno-krepit-vodostoki-na-kryshu/

Как закрепить водостоки на крыше: инструкция, схемы, пошаговый монтаж

Для опытного кровельщика установить современную водосточную систему не составляет особого труда, но неопытный человек может не знать о некоторых нюансах, которые в будущем приводят к серьезным проблемам. Из которых самые распространенные – это деформация, изгиб желоба, протечка и разрушение фасада от постоянной влаги.

Причем послужить причиной всего этого способна всего одна небольшая ошибка монтажа. А поэтому как закрепить водосток так, чтобы он прослужил верой и правдой далеко не один год, мы расскажем вам сейчас в самых подробных деталях.

Для начала предлагаем вам рассмотреть весь процесс установки водостока на видео:

Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

Кронштейны, на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
Хомуты – специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

В продаже вы найдете крюки двух видов:

Длинные крепят к обрешетке, к стропильным ногам.
Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

В основном, по правилам, металлические крюки применяют для металлического водостока, а пластиковые — для пластикового. Сегодня редко, но все же используются медные крюки:

Как правильно располагать кронштейны?

На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.

На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:

Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.

Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.

Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки.

Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.

По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:

Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:

Как правильно самостоятельно закрепить желоб?

При монтаже любой водосточной системы крайне важно учитывать тепловое движение желоба и его конструктивных элементов, которые, в зависимости от материала изготовления, по-разному работают на растяжение и сокращение.

По правилам, единственно подвижным таким элементом должен быть навесной жалоб, который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа.

Вот как правильно крепить водосток прямо на карнизный свес:

Как крепить современные водостоки из пластика?

Всего вам понадобятся для монтажа пластикового водостока такие инструменты: шнур, ножовка или болгарка, шуруповерт или отвертка, перфоратор, карандаш, рулетка, лестница, крюкогиб или тиски.

Давайте разберемся на примере, как правильно монтировать пластиковую водосточную систему. Всего на это занятие вам достаточно будет потратить около суток времени. Главное – правильно рассчитать уклон желоба в сторону воронки, чтобы вода легко стекала и подтаявший лед быстро спадал вниз. Согласно строительным нормам, на каждый погонный метр желательно делать 1 см уклона. Далее следуйте такой инструкции:

Шаг 1. Итак, производим разметку крючков: выложите их на ровную поверхность вплотную друг к другу.
Шаг 2. Теперь на крюке, где будет монтироваться желоб, сделайте засечки на столько сантиметров, сколько необходимо для создания уклона, и отметьте этом место карандашом.
Шаг 3. Приложите линейку и начертите линию от первой отметки до последней. Линия получится не горизонтальной, как вы понимаете, и именно по этой линии вы будете крепить кронштейны.
Шаг 4. Далее, если они у вас металлические крюки, тогда вам понадобится специальный крюкогиб, если же нет – тогда небольшие тиски. Их следует зажимать по черте и выгибать на себя.

На этом этапе устанавливаем все крюки, проверяя при этом угол загиба. Обратите внимание, что угол загиба у всех крюков должен быть один, а разным только само место загиба по линии.

Итак, шаг за шагом:

Шаг 1. Возьмите крюк с самым малым загибом и прикрутите его к карнизу. У вас должна получиться самая высокая сторона крепления жалоба и самая низкая.
Шаг 2. Проследите за тем, чтобы край кровли приходился как раз на середину крюка. Это важно, чтобы съезжающий зимой снег не повредил жалоб и дождевая вода попадала точно в воронку.
Шаг 3. Теперь натяните между первым и последним крюком шнуровку или прочную нить, и прикрепите все оставшиеся крюки четко по этой линии. Расстояние между крючками у вас должно быть от 50 см до 65 см.
Шаг 4. Теперь берем желоба и монтируем их. Обратите внимание, что у современных водосточных систем по краям жалобам есть специальные полосы, которые просто защелкиваются, а продуманная резиновая прокладка защищает их от протечек. Она обычно черного цвета и ее трудно не заметить.
Шаг 5. Теперь поставьте заглушку желоба. Ее следует поставить сначала с внутренней стороны крючка и нажать на его внешнюю сторону.

Важно, чтобы при этом смонтированный желоб оказался перпендикулярным к земле:

Продолжаем установка водостока:

Шаг 1. Следующим шагом замерьте расстояние от воронки до соединителя желоба, и при этом учитывайте, что он нам в процессе монтажа зайдет в воронку и соединитель до 7 сантиметров.

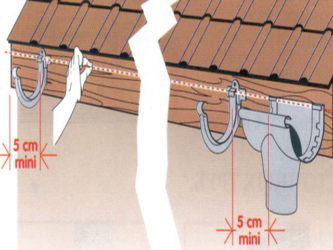

Шаг 2. Установите воронку так, чтобы она была находилась от края кровли на 20-30 см.
Шаг 3. Отрежьте еще кусок жалоба. Удобнее всего резать пластиковый желоб обычный ножовкой с мелким зубом, или же болгаркой с тонким кругом по металлу.
Шаг 4. Теперь берем в руки воронку. Обратите внимание, что у нее есть специальные бортики – это ограничители, до которых нужно вставить желоб.
Шаг 5. Монтируем воронку и желоба.
Шаг 6. Теперь переходим к установке колен. Колена нужно установить на сливное отверстие воронки и повернуть в сторону стены.
Шаг 7. После этого берем второе колено, и замеряем между ними расстояние. Второе колено нужно закрепить при помощи хомута.
Шаг 8. Следующим шагом отмеряем расстояние до колена стока. Закрепить хомут в стену будет удобно при помощи саморезов с пресс-шайбой в 30 мм или же дюбеля, если у вас кирпичный дом.

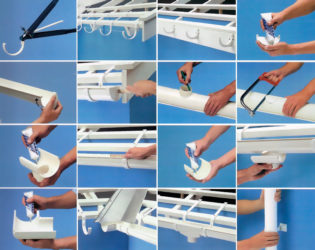

Рассмотреть процесс подробнее вам поможе такая пошаговая фотоиллюстрация:

Как крепить водостоки из металла?

Современные водостоки из металла не всегда обладают механическими защелками, а потому их детали нужно соединять холодной сваркой или при помощи специального клея:

Давайте разберемся в технологии крепления металлического водостока более подробно. Итак, все детали, необходимые для сборки такой системы, еще в заводских условиях производятся с высокой точностью, благодаря чему собрать элементы в единую систему вы сможете самостоятельно и особо не напрягаясь:

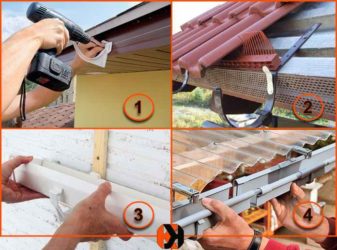

Шаг 1. Первым делом необходимо снять точные размеры и сделать схему крепления будущего водостока для точного расчета количества труб с деталями крепления, желобов и кронштейнов, заглушек желобов, воронок и их соединителей. И приобрести все это у качественного производителя.
Шаг 2. Чтобы выставить правильный уклон желоба (достаточно 5,0-10,0 мм), закрепите первый и последний кронштейн, а затем натяните между ними шнур.Шаг 3. Теперь переходим к самому монтажу. Сначала устанавливаем желоба с обязательным выдерживанием нужного уклона вдоль ската крыши. Крепежные кронштейны установите по периметру крыши на расстоянии 0,50 м.
Шаг 4. Несколько частей металлического желоба в одну длину вам будет легче соединять на земле, используя заклепки и специальный герметик. Те концы желобов, которые не будут отводить воду, закройте герметично их заглушками.
Шаг 5. Далее установите водосточные трубы, которые следует закреплять в необходимых местах на стенах. Сами участки труб между собой соедините при помощи хомутов.
Шаг 6. Проконтролируйте вертикальность размещения труб отвесом.водостоки для крыши металлические.
Шаг 7. Теперь соедините желоба с трубами и воронками.
Шаг 8. И, наконец, установите нижние сливные колена в нужном направлении.

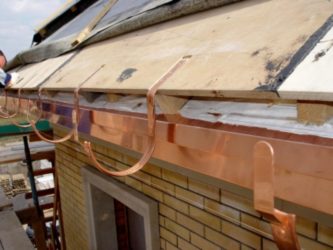

Модные медные водостоки крепят по такому же принципу, как и обычные стальные:

Но самое сложное – это монтаж водостока сложной формы:

Установленный водосток обязательно проверьте на надежность и протечки, просто залив в него воду из садового шланга:

Как установить в водосток греющий кабель?

Для того, чтобы уберечь только что установленный водосток от разрыва льдом с первыми же холодами, сегодня устанавливают кабельную систему обогрева. Она представляет собой электрический кабель, который протягивают по всему периметру крыши. Он работает в температурном режиме от 0 до минус 15 градусов, и даже при наличии льда и воды на крыше.

Такие кабели снабжены температурным главным должностным датчиком. Их устанавливают по краям крыши с южной стороны, и такие датчики регулирует включение-отключение кабельной системы.

Итак, любой желоб всегда подвергается в ходе своей службы постоянным нагрузкам. Особенно, если в вашей местности довольно часто идут дожди, снега и бывают сильные ветра. Кроме этого, на водосток оказывает разрушительное влияние ультрафиолет и разносимый ветром мусор. А поэтому даже за качественно установленной водосточной системой всегда нужно ухаживать!

Источник: https://KrovGid.com/communikacii/kak-zakrepit-vodostok.html

Установка металлических водостоков для крыши

Любая крыша монтируется таким способом. Что во время дождя вода скатывается вниз. Её склоны бывают от 30 градусов и круче. Чтобы собрать эту оду и перенести канализацию, потребуются водоотводы для вашей крыши. Можно сделать водостоки для крыши пластиковые или из металла. Подробнее рассмотрим крепление пластиковых.

О пластиковой водосточной системе

Эту систему можно устанавливать 2 основными способами. Используя клей, называют её клеевой либо на резинках, которые уплотняют. Такая считается бесклеевой.
Рассмотрим, почему лучше производить монтаж водостоков для крыши из пластика:

Они невосприимчивые к ультрафиолетовому излучению. Если пластик качественный, то трубы не будут выгорать, сколько бы они ни простояли на доме;
Его не берёт коррозия;
При клеевой системе не нужен дополнительный уход. Применяется «холодная сварка». Между собой элементы соединяются на уровне молекул;
Система для кровли лёгкая;
Он прочный;
Его можно эксплуатировать, когда на улице начиная от -40°С и заканчивая +70°С;
Монтаж простой;
Вы можете выбрать любимый цвет, так как ассортимент широкий;
Выбор комплектующих большой. Вы сможете сделать водосток с крыши с требуемым изломом. Это особенно актуально для ломанной кровли.

Рассмотрим, какие существуют недостатки системы слива через трубы из ПВХ:

Под механическим воздействием пластиковые трубы ломаются. Их не устанавливают на многоэтажные дома, а только от 1 до 3 этажей частные;
Если труба сломается, её заменяют на другую. Её невозможно отремонтировать;
Если водоотвод из пластика сделан с резинками для уплотнения, то их нужно периодически менять. В тех местах систему разбирают, производят замену и собирают как была;
Линейное расширение происходит с высоким коэффициентом.

Тип кровли и водосток взаимосвязаны. Пластиковые трубы подходят к одноэтажному, максимум трёхэтажному дому. Некоторые монтируют специальную систему и осуществляется обогрев водостоков.

Правила крепления водостоков

Количество материала рассчитывают, опираясь на данные проекта. Учитывают: насколько длинные трубы с желобами, какой у них диаметр, крепление водостока к крыше. Как требуется крепить водостоки к крыше? Монтаж разбивается на этапы. Рассмотрим их.

Размечаем, крепим кронштейны

Пройдясь периметром, измеряйте кровлю. Так, вы определите какой длинны должен быть жёлоб. Теперь отметьте в каких местах будут располагаться воронки водостока.

Теперь требуется закрепить крюки. Начните с короткого кронштейна, а потом устанавливайте длинный. От одного к другому протягивайте шнурок. Это линия для ориентира, на каком уровне устанавливать нижнюю деталь жёлоба. Между этими нужно распределить все остальные. Учитывайте из какого материала ваш водосток для кровли:

Для труб из пластика от 0,5 и заканчивая 0,6 м;
Если из металла то 0,75 и заканчивая 1,5 м.

Монтаж желобов со сливами

Отлично, когда желобок для водостока легко входит в воронку. Возьмите ножницы или ножовку, которые режут металл и с обеих сторон вырезайте полукруг. Вставляйте сюда желобок. Кромки его загибайте, устанавливайте на воронки нужные фиксаторы. Последние нужно завести и загибать поверх нашей задней.

Желоба для водостока крепят так: их требуется вкладывать в кронштейны, при этом передние их части заводят под конец желобов, которые уже загнуты:

Требуется поворачивать на 90⁰ в направлении ската кровли;
Фиксацию производят пластинами.

Устанавливаем трубы

Если вам нужен конкретный размер, нужно отпилить кусок пластиковой трубы. Прикрепите к стене дома держатели для ваших труб. Требуется их установить в верхней и нижней части. Труба может состоять из 2 частей, тогда место соединения закрепляют специальными соединительными трубами, а следующий шаг закрепление в держателях. Отмостку делают так, чтобы она отстояла от колена для слива не меньше чем за 30 см.

Соединяем жёлоба

Их нужно соединить один с другим. До этого вставляют резиновую полосу (ребристой частью вверх) для уплотнения соединения. Область замка, которая фиксирующая, нужно разогнуть на 90⁰.

Муфту для соединения располагают так, что она оказывается посередине, на стыках желобов. Люфт от одного к другому будет незначительным. Материалы не соприкоснутся и защёлкиваете замок нашего соединителя.

У желобов соединительные части будут одновременно являться компенсаторами. Когда жарко жёлоба на кровли и по стенам немного увеличиваются по длине и становятся шире. Для материала удлинение на 1 см незначительное, но саму трубу лучше покрасить заново. Компенсаторы сохраняют конструкцию в заданной форме.

Практические советы по монтажу водосточной системы

Водоотводы лучше всего устанавливать сразу, как возводите кровлю. Такой шаг экономит ваши средства и сокращает время на монтаж. Способ установки выбирайте, учитывая, какой материал будете использовать, крепежи со схемами вашей системы. Соблюдайте при этом правила. Они необходимы, когда проводите подобные работы:

Установку желобов для водостока делают, используя кронштейны или держатели. Их привинчивают к доске лобовой либо сразу к стропилам. Если кронштейны из металла. То крепите их сразу к стене из кирпича;
Желаете знать, каким будет расстоянием между вашими кронштейнами? Это зависит от материала сливных труб. Для пластиковых это от 50 и заканчивая 60 см. Когда водостоки для крыши будут металлическими начиная от 70 и заканчивая 150 см. От воронок с углами желобов, кронштейны размещают с 2-х сторон;
Между первым и последним из держателей требуется уклон от 2 до 3 мм на 1 м погонный по направлению к воронке;
От стены к трубе водосточной будет расстояние начиная от 3, заканчивая 8 см. Если прилегание сделать более плотным, то из-за сырости там появится плесень;
Сначала производят монтаж системы вверху + воронки и только потом устанавливают стояки. Крепить трубы к стенам нужно, используя хомуты. Шаг будет от 1 до 2 м. Хомуты к стенам крепят саморезами.
Заключительный этап — это крепление трубы для слива внизу. От грунта нужно поднимать трубу на расстояние от 20 и максимум 30 см. Когда водоотвод будет линейным, это расстояние составит 15 см.

Запомните, что водосточные трубы устанавливают, следую определённым правилам. Если где-то допустите ошибку или сделаете свою работу при монтаже халатно — это доставит вам неудобства и нужно будет кое-что переделывать. Потому если решили устанавливать сливы самостоятельно, внимательно читайте правила с нормами и при монтаже следуйте рекомендациям опытных мастеров. Там, где нужно проводить работы разными инструментами, подключающимися к сети, используйте саморегулирующийся кабель.

Теперь вы знаете как крепить все водостоки к крыше. Не уверены в своих силах? Нанимайте профессионала. Он сделает всё со знанием дела. Если уверены в себе, аккуратно самостоятельно.

Источник: https://stroicod.ru/element/vodostoki/ustanovka-metallicheskix-vodostokov-dlya-kryshi.html

Крепление водостока к крыше

Систему водостока считают очень важным элементом здания. Если дождь сопровождается порывами ветра, влага проникает на фасады, несмотря на наличие карниза, разрушая входящие в состав стен строительные материалы. Увлажнение фасада приводит к потере им теплоизоляционных свойств. Проникновение влаги к фундаменту может вызвать его постепенное разрушение, увлажнение помещений подвала приводит к порче деревянных и металлических поверхностей, повышению влажности, ухудшающему микроклимат в доме.

Необходимость установки водосточной системы

Необязательно устанавливать водосток на простых односкатных крышах, при условии, что:

Крыша имеет достаточный уклон для того, чтобы при стекании вода не попадала на стены здания;
Необходим регулярный осмотр выполненного из металла окрашенного покрытия крыши для своевременного выполнения мероприятий, препятствующих его коррозии.

Разновидности систем водостока, их особенности

Водосточные системы могут быть стальными, пластиковыми, медными, алюминиевыми и состоять из сплава, содержащего титан и цинк. Наиболее востребованы пластиковые и стальные системы благодаря своей экономичности и другим преимуществам. Пластик хорошо выдерживает любые погодные условия, на нем практически не заметны царапины.

Детали изготовленной из него системы соединяют склеиванием или использованием уплотнительных прокладок из резины. Элементы водостока из оцинкованной стали обычно покрыты полимерным материалом разнообразной расцветки, для их соединения применяются защелкивающиеся скобы или специальные замки с использованием резиновых прокладок. Чаще всего в системе водоотведения сочетаются установка подвесных желобов с водосточными трубами.

Дополнительно возможно применение защитных сеток, ревизии, угловых деталей, хомутов, кронштейнов и других элементов.

Как установить водостоки, если крыша уже покрыта?

Водосточные трубы и желоба имеют различный диаметр и форму, что позволяет выбрать наиболее подходящий вариант для эстетичного вида здания. При этом следует придерживаться соответствия формы труб конструкции желоба. Монтаж элементов осуществляется легко, при правильной установке система качественно отводит воду с поверхности кровли. При расчете необходимого количества элементов учитывают площадь крыши. Для монтажа системы не требуется большого опыта и особых навыков. Для качественной установки достаточно точно придерживаться прилагаемой к деталям инструкции.

Монтаж водосточной системы к крыше

Прежде всего, необходимо рассчитать необходимое количество материала, его параметры, определить места крепления желобов и труб. Затем поэтапно устанавливают элементы водостока.

Измеряется периметр крыши для определения длины желоба с отметкой мест, в которых будут расположены воронки для отведения водной массы. Воронку устанавливают немного ниже капельника, причем расстояние между ними не должно быть меньше 1 см.
Производится крепление крюков. Так как водосток должен иметь наклон, вначале устанавливают кронштейны с наиболее маленькой и большой длиной, между которыми протягивается шнурок. Линия шнурка указывает расположение нижней части желоба. По ней с соблюдением определенного шага в соответствии с материалом, из которого изготовлен водосток, устанавливаются остальные кронштейны. Для пластиковых элементов величина шага 0,5 м, металлических – от 0,75 до 1,5 м.
Установка водосточного желоба. Желоб помещается в кронштейн, передней стороной заводится под его загнутое окончание, затем его разворачивают под прямым углом к скату крыши и фиксируют пластинами. Для легкости помещения желоба в воронку, в ней вырезается отверстие в виде полукруга. При соединении с желобом производится загибание его края и фиксаторов воронки. Прикрепление воронки выполняют до фиксации его с помощью крюков.
В пластиковом водоотводе соединение воронки с желобом производится склеиванием специально для этого предназначенным клеем.
Исходя из необходимой длины, отпиливают трубы. На поверхности стены (вверху и внизу) устанавливают держатели трубы. Отрезки, составляющие одну трубу, объединяют, используя соединительные трубы. От отмостки до сливного колена должно быть не менее 30 см.
Для соединения отдельных частей применяют муфту, оснащенную резиновой уплотнительной полосой, ребристой поверхностью расположенной вверх. Фиксирующую деталь замка расправляют на 90⁰, муфту размещают в середине стыка желобов так, чтобы их разделяло небольшое расстояние, и закрывают соединительный замок.

Детали, соединяющие желоба водосточной системы, также являются и компенсаторами. Высокая температура обычно вызывает их расширение, из-за которого увеличивается длина желоба. Несмотря на незначительность этого увеличения, возможно, понадобится покраска системы. Наличие компенсаторов позволяет избежать изменения формы конструкции.

Общие рекомендации

Пластиковые детали водостока можно резать ножовкой или болгаркой, металлические – специальными ножницами. Чтобы защитить поверхность металла на разрезе от коррозии, срез закрашивают краской. Металлические держатели желоба крепятся к крайней доске обрешетки, расположенной на краю стропил до окончания сооружения кровли. Пластиковые держатели устанавливают на лобовой доске, которая должна быть расположена ровно. Если не придерживаться этого правила, произойдет отклонение системы в горизонтальном или вертикальном направлении, способное постепенно привести к разрушению водоотвода.

Монтаж желобов

При креплении желобов обеспечивается уклон текущей воды, величина которого на 1 погонный метр достигает 3 мм. Кронштейны для крепления обычно продаются в ровном состоянии, и загибать их под необходимым углом для создания необходимого уклона нужно самостоятельно. Первый кронштейн имеет самый большой угол загиба, у последующих держателей он уменьшается.

Край желоба при укладке должен находиться ниже крыши на 2,5 см, чтобы во время оттепели тающий снег не сползал в систему, так как это может вызвать ее разрушение. Следует располагать желоб так, чтобы стекающая вода попадала в его центр. Чтобы найти правильное место его установки следует мысленно прочертить вертикально направленную черту от границы крыши к желобу.

В точке их пересечения должен находиться центр желоба.

Укладка капельника и угловых элементов

При укладке капельника, направляющего воду в желоб, гидрозащита должна не менее чем на 10 см накладываться на капельник, для изготовления которого используется антикоррозийный материал. Иногда капельник заменяют пленкой, край которой выступает примерно на 2 см в желоб.

Недостаток пленки состоит в том, что она увеличивает количество нанесенного на систему снега. Угловые элементы позволяют повторять геометрию кровли. Производители выпускают широкий выбор этих элементов для водосточных систем, позволяющих создавать внутренние и внешние углы от 90 до 145 градусов.

На торцевых сторонах системы закрепляются боковые заглушки, различают два вида этих элементов: устанавливаемые с правой стороны и с левой.

Монтаж труб

Трубы устанавливаются после монтажа желоба. Их монтаж производится от воронки, крепление выполняется через колено. При выборе колена следует учитывать, что водосточная труба должна располагаться не далее 8 см от поверхности стены. Для крепления используется хомут.

Первый размещают непосредственно под воронкой, следующие – соблюдая расстояние, указанное в инструкции фирмы производителя, обычно расстояние составляет от 1,5 до 2 м.
После соединения труб соединительной муфтой, внизу ставят отрезок, оснащенный люком, предназначенным для регулярной чистки от скопившегося мусора и при необходимости для направления воды в специальные емкости.

Труба должна заканчиваться коленом на расстоянии не менее 30 см от поверхности земли или соединяться на уровне 15 см от отмостки отводом, ведущим к дождевому колодцу.

Компенсация расширения деталей и предотвращение обледенения

В водоотводах, в которых не применяется клеевое соединение, желоба соединяют с помощью резиновых уплотнителей для скольжения при линейном расширении. При жестком соединении склеиванием компенсаторы устанавливаются в наиболее высоко расположенном участке желоба либо в расширительную воронку, свободно укладывая в нее с обеих сторон желоба.

При обледенении водостока имеется опасность возникновения в нем деформаций, могущих привести к разрушению конструкции. Предотвратить этот процесс можно путем обогрева труб и желобов греющим кабелем. Для этого устанавливается кабельная система снеготаяния и борьбы с обледенением.

Чтобы эффект был достаточный, предварительно рассчитывается необходимая мощность устройства и количество составляющих его компонентов.

Система водоотведения позволит сохранить красивый внешний вид сооружения и уберечь стены, фундамент и отмостку от разрушения. Современные водостоки обладают надежностью, длительным сроком эксплуатации, легко устанавливаются и эффектно выглядят.

Источник: https://astgift.ru/kreplenie-vodostoka-k-kryshe/

Пошаговая инструкция по креплению водостоков к крыше дома, фото и видео

Строительство любого здания предполагает монтаж и соответствующих инженерных систем. Их разнообразие и предназначение зависят от специфики строения. Но есть ряд коммуникаций, которые можно назвать универсальными по той причине, что их обустройство производится практически всегда, независимо от того, для каких целей возводится постройка и как она будет эксплуатироваться. Одной из таких систем является водосточная.

Прежде чем рассматривать, как производится установка водостока для крыши своими руками, ответим на ряд вопросов. Ведь никакую работу не выполнить качественно, если не понимать истинный смысл всех операций и четко не представлять, что в итоге должно получиться. Вот с некоторых пояснений и следует начать.

Зачем нужны водостоки?

Влага, попадающая на стены, например, при «косом» дожде, впитываясь, разрушает не только отделочные материалы, но и основу. Следовательно, придется чаще проводить ремонт, а значит, расходы по статье «содержание зданий…» существенно вырастут.

Намокание теплоизоляционного материала резко снижает показатели его основных характеристик. В этом случае о приемлемом микроклимате в комнатах дома говорить не приходится.

Вода, стекающая с кровли и стен, постепенно разрушает отмостку и проникает к фундаменту. А вот это уже куда серьезнее. Но постоянная сырость в цокольном (подвальном) этаже, грибок и плесень – это всего лишь большая неприятность. Ремонт же самого основания (ленты) – дело настолько затратное и сложное, что потребует очень больших финансовых вложений и времени.

Всегда ли монтируются водостоки?

Да, за редким исключением. Например, если речь идет о небольшой хоз/постройке, возведенной на фундаменте свайном, столбчатом или мелкозаглубленном ленточном. И то, только при определенных условиях:

Крутизна ската должна быть такой, чтобы вода сразу же стекала вниз, причем интенсивно, а не тоненьким ручейком, постепенно «перебираясь» с крыши на стены.
Величина свеса кровельного материала должна исключать возможность попадания жидкости на отмостку.

Что собой представляет водосточная система?

Все конструктивные элементы хорошо видны на рисунке. Но это их общий перечень, так как набор комплектующих зависит от особенностей строения и крыши. Поэтому основными считаются желоба и трубы, являющиеся каналами, по которым перемещается жидкость.

Есть ли выбор по материалам изготовления?

Да, и довольно большой. Кого более подробно интересует данный вопрос, сможет самостоятельно найти соответствующую информацию. Практика показывает, что большинство собственников монтируют водосточные системы из пластика или оцинкованного металла. Медные изделия из-за высокой цены малопривлекательны, алюминий – не обладает достаточной механической прочностью, и так далее. У каждого вида продукции есть как плюсы, так и минусы.

Но независимо от материала, из которого изготовлены элементы водосточной системы, порядок работы по ее монтажу остается неизменным; разница может быть только в отдельных деталях (все особенности установки, крепления оговариваются в сопроводительной документации на товар).

Внимание! Данная статья не является инструкцией в истинном значении этого слова. В ней рассматриваются лишь общие моменты. При установке водосточной системы необходимо руководствоваться рекомендациями производителя.

Что нужно учесть при монтаже?

Диаметр (сечение) основных элементов водосточной системы – труб, желобов. Прежде чем их приобретать (или изготавливать своими руками), необходимо сделать соответствующие расчеты.
Тип профиля комплектующих изделий. Какой бы вариант ни был выбран (полукруглый, трапециевидный или иной), форма сечения должна быть идентичной для желобов, труб и остальных элементов.

В принципе, работа по установке водостока не относится к категории «сложная». Если вникнуть в смысл процесса, то не понадобится оплачивать услуги наемных мастеров – все можно смонтировать самому.

Разметка и крепление кронштейнов

Необходимо произвести трассировку линии, вдоль которой будут укладываться желоба, определить места установки воронок, труб, а, следовательно, и точки фиксации крепежных элементов.

Следует обеспечить естественный сток воды, в противном случае она будет застаиваться. Чем это чревато, например, при заморозках, объяснять не нужно. Значит, канал, по которому жидкость отводится с кровли, должен иметь уклон. Рекомендуемый угол – не менее 50. Понятно, что работать под крышей с транспортиром в руке никто не станет, а нивелир (особенно лазерный) редко у кого есть.

На практике уклон считается нормальным, если перепад высоты на 1п.м. составляет примерно 3,5 мм (не меньше). Зная общую протяженность конкретного стока, несложно определить разницу между срезами начального и последнего желобов. Как реализовать? Достаточно наметить точки крепления кронштейнов для 1-го и последнего лотка, вкрутить, например, саморезы, и между ними натянуть леску, шнур, тонкую проволоку. Получится хороший ориентир (линия) для крепления остальных элементов.

Если на каком-то отрезке «дистанции» предусмотрена установка воронки, то методика расположения лотков несколько видоизменяется – они должны иметь уклон в ее сторону. Почему – понятно.

Часто можно встретить рекомендацию по расстоянию между кронштейнами – около полуметра. Но это относится только к желобам из металлов! Для пластиковых изделий желательно «опоры» ставить из расчета 3 шт/п.м., так как данные материалы не отличается прочностью. Следовательно, при обледенении конструкция может «просесть».

Воронка ставится чуть ниже капельника (примерно на 15 – 20 мм), но не вплотную. Иначе при небольших заморозках есть риск образование сосулек, которые постепенно превращаясь в ледяной монолит, легко разрушат водосток. Специалисты рекомендуют рассчитать трассу так, чтобы расстояние от воронки до кронштейнов, поддерживающих лотки, не превышало 150 мм.

Элементы крепления нельзя фиксировать на кровельном материале. Варианты их установки зависят от конструктивных особенностей крыши.

Их несколько:

Первый – к лобовой доске.
Второй – к стропильным ногам.
Третий – к обрешетке.

Например, вот таким образом:

Особенности технологии зависят от того, когда производится монтаж системы – в процессе строительства, или здание уже эксплуатируется. Главное условие – ни элементы кровельного «пирога», ни материал «финишной» отделки крыши не должны быть повреждены. Их вообще не следует касаться, иначе не избежать протечек и других неприятностей.

Сборка частей водосточной системы

Учитывая количество различных элементов, которые придется стыковать (желоба, воронки, различные соединители), их сборка в отдельные секции производится на земле. Даже стоя на лесах, на весу, да еще и на высоте, такую работу качественно не выполнить. Именно поэтому внизу система монтируется секционно, а потом отдельные ее части вверху соединяются в общую конструкцию.

Сам процесс сложности не представляет, тем более, если есть инструкция. Необходимо обратить внимание на качество уплотнения стыков. Распространенная ошибка – соединение лотков «намертво». Нельзя забывать о таком понятии, как температурная деформация. Именно поэтому стык должен иметь некоторую подвижность, «играть». Иначе последствия резких колебаний температуры очень быстро проявятся в виде многочисленных протечек по всей трассе.

Исходя из этого, используются РТИ или подобные им. А вот различные замазки, клеящие составы не применяются.

Установка водостоков на кронштейны

Источник: https://roof-gid.ru/elementy-kryshi/ustanovka-vodostoka/
