Как правильно нарастить стропила в длину?

Как нарастить стропила без потери прочности

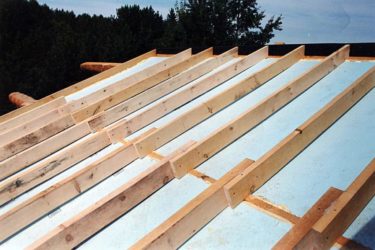

В индивидуальной застройке наибольшей популярностью пользуется деревянная стропильная система – несущее основание подавляющего большинства крыш частного сектора выполнено из дерева.

Каждая кровля имеет индивидуальные размеры и конфигурацию, и зачастую приходится использовать опорные балки с нестандартными параметрами.

Факторы, влияющие на параметры пиломатериала

Древесину для стропильной системы выбирают хорошо просушенную, с малым количеством сучков и других дефектов. Как правило, применяется хвойные породы, легкие в обработке и дополнительно пропитанные антисептиками и антипиренами.

На параметры опорных брусьев влияет угол наклона крыши, геометрия ската, расстояние между коньком и мауэрлатом, расстояние между стропильными ногами и расчетная нагрузка на стропила, в которую входят вес кровельного покрытия, вес обрешетки, ветровая и снеговая нагрузки.

Грамотный расчет в обязательном порядке должен учитывать все эти показатели.

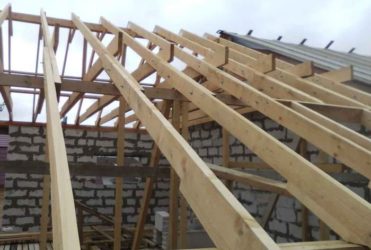

Способы соединения для наращивания длины

Стропила, длина которых больше обычных шести метров, изготавливают под заказ производственным способом.

Однако в таком случае вместе с длиной увеличивается и толщина бруса, что не всегда оправдано: ведь появление лишнего веса в конструкции крыши нежелательно, да и цена таких стропил будет вдвое выше.

Поэтому чаще всего строители прибегают к сращиванию стропил.

Стыкование брусьев не обеспечивает достаточную жесткость на изгиб, и потому место соединения двух элементов должно располагаться как можно ближе к опоре – на расстоянии, не превышающем 15 процентов длины всего основного прогона.

Удлинение стропильных ног из бруса осуществляют тремя основными способами.

Встык

С обеих сторон место стыкования закрепляют накладками из пиломатериала. Накладки в свою очередь фиксируют гвоздями.

Широко распространено также соединение с помощью стальной зубчатой пластины.

В случае применения металлических элементов не следует забывать об антикоррозионном покрытии – чтобы не допустить загнивания древесины и не уменьшить надежность всей стропильной системы.

Соединение методом косого прируба

Концы элементов, которые будут стыковаться, распиливают особым способом – под углом в 45 градусов.

Стыкующиеся брусья должны быть плотно подогнаны, нужно добиться максимально ровных соединяемых поверхностей при помощи зачистки наждаком.

Посередине соединения проделывают сквозное отверстие под болт 12 или 14 мм, которым фиксируется стыковка.

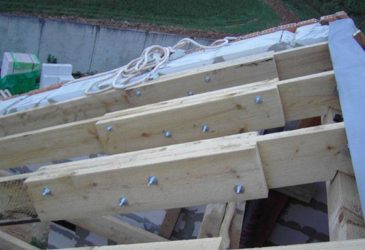

Внахлест

Это самый простой в исполнении способ, соединение выходит жестким, надежным. Один стропильный брус накладывается на другой так, чтобы перехлест был не менее
100 см.

Как при этом обрезаны края стропил – значения не имеет.

Фиксируется соединение двумя методами:

• с помощью гвоздей. Чтобы не расколоть стропила, гвозди вбивают с чередованием – в шахматном порядке;
• с помощью шпилек. В заблаговременно подготовленные отверстия вставляются шпильки, закрепляемые шайбами и гайками. Такой вариант считается более надежным.

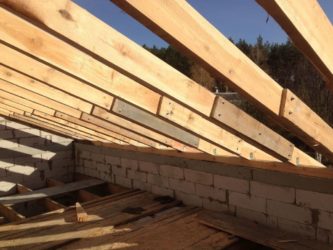

Составные и спаренные доски, усиление стропил

Если чердак планируется сделать холодным, целесообразнее использовать стропильную систему из досок.

Их преимущества – легкость в сравнении с брусьями и более низкая цена при не меньшей прочности.

Чтобы получить составное стропило, две одинаковые доски устанавливают на ребро, а между ними вкладывают третью.

Все деревянные элементы должны быть равными по ширине, длина третьей доски варьируется в зависимости от необходимого размера стропила.

Образовавшийся просвет заполняют обрезками, а закрепляют всю конструкцию гвоздями, вбивая их в шахматном порядке.

Более надежными являются спаренные стропила: доски соединяются сразу и встык, и внахлест.

Для наращивания ширины, усиления стропил используют дополнительные доски, добиваясь оптимального соотношения длины и ширины в соответствии с расчетной нагрузкой.

Устройство свеса

Кровельный свес защищает стены от дождя и снега и отводит воду с крыши. Его стандартный размер – 40 см.

Если стропильная нога не выступает за стену здания на необходимую длину, ее наращивают, прибивая доску – так называемую «кобылку».
«Кобылка» может быть легче и уже основного бруса.

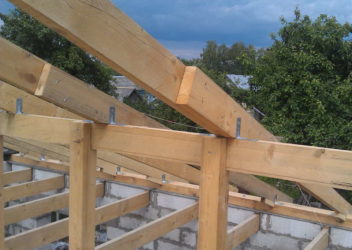

Крепежные детали и сборные стропила

Дополнительно каждое соединение укрепляется металлическими пластинами, скобами или уголками.

Отверстия для креплений делают, следуя такому правилу: диаметр сверла должен быть на 1 мм меньше, чем диаметр болта.

В последнее время заводским способом выпускают сборные стропила, подготовленные к монтажу. Транспортировка таких элементов очень удобна.

Уже на месте строительства с помощью игольчатых пластин из нескольких деталей получают стропильные ноги необходимых параметров.

Сборные элементы могут быть выполнены не только из дерева, но и из металла.

Все работы по возведению стропильной системы, формированию узлов и наращиванию стропил нужно выполнять тщательно, так как ремонт и замена стропил – сложный процесс, требующий серьезных трудозатрат и материальных вложений.

Если строго придерживаться технологии, всех правил и рекомендаций, то крыша получится надежной и прочной.

Источник: http://okrovle.com/ustrojstvo-krysh/kak-narastit-stropila.html

Сращивание стропил по длине — Кровля и крыша

Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию. При необходимости выполняется сращивание стропил с целью увеличить длину элемента.

Расчет длины и сечения стропил, подготовка материала

В частном строительстве для возведения стропильной системы традиционно используется пиломатериал. Металлические или железобетонные конструкции встречаются значительно реже. Разработка проекта каркаса крыши подразумевает выполнение целого ряда расчетов, которые позволяют подобрать оптимальные параметры для каждого элемента стропильной системы. Стропила в процессе эксплуатации крыши принимают на себя основную внешнюю нагрузку, и к прочности данного элемента предъявляются повышенные требования.

Чтобы вычислить требуемую длину стропильной ноги, необходимо определиться с углом наклона кровли и рассчитать высоту крыши, исходя из ширины дома. Наслонные или висячие стропила при небольших размерах дома могут выполняться из цельного бруса или доски. Если длина имеющегося пиломатериала недостаточна, требуется выполнить сращивание, чтобы стропильная нога соответствовала заданным размерам.

Длина стропила зависит от размера пролета между коньком и верхней частью стены дома. Сечение стропильной ноги выбирается в зависимости от расчетной нагрузки и расстояния между ними. Усредненные значения приведены в таблице. Если в качестве кровельного покрытия предполагается использовать керамическую черепицу либо асбоцементный шифер, каркас крыши желательно возводить из пиломатериала увеличенного сечения.

Выбирая материал для изготовления стропил, предпочтение рекомендуется отдать древесине хвойных пород. Она легко обрабатывается, хорошо противостоит гниению, имеет необходимую прочность. Подготовленные к монтажу стропилины и другие элементы каркаса крыши следует пропитать огнебиозащитным составом.

При необходимости выполнить сращивание стропил по длине, важно выбрать оптимальную технологию, которая позволит обеспечить расчетную прочность конструкции. На видео представлены основные способы сращивания стропильных ног по длине.

Конструктивные особенности сращивания стропил

Увеличение длины стропильных ног производится за счет соединения коротких элементов из доски или бруса. Узел стыковки (практически при любом методе наращивания) представляет собой пластичный шарнир. Но стропилина должна иметь необходимую жесткость по всей длине, поэтому стык должен располагаться в том месте, где практически отсутствует изгибающий момент. С этой целью стык (пластичный шарнир) должен располагаться на определенном расстоянии от опоры, которое составляет 15% от длины пролета, перекрываемого стропилом.

Следует учитывать, что расстояние от мауэрлата до промежуточной стропильной опоры отличается от расстояния между этой же опорой и коньком. Это требует использования равнопрочной схемы – необходимо обеспечить одинаковую прочность по всей длине, создание равного прогиба не требуется.

Особые требования к прочности предъявляются к накосным (диагональным) стропилам вальмовых и полувальмовых крыш. Они превышают по длине стропила боковых скатов и служат опорой для нарожников – укороченных стропильных ног.

Сращивание стропил, при необходимости увеличить их длину, выполняется по следующим технологиям:

• соединение досок встык;
• метод «косой прируб»;
• соединение внахлест.

Использования такого инструмента, как стусло, дает возможность отрезать концы досок строго под заданным углом, обеспечивая необходимую плотность стыков.

Соединение встык

Метод соединения встык дает возможность нарастить стропильную ногу, используя специальную накладку. Чтобы правильно выполнить соединение, требуется стыкуемые концы досок или бруса отрезать строго под углом 90°. Это позволит предотвратить образования прогиба под нагрузкой в месте стыка торцов стыкуемых стропил.

Срезанные торцы соединяются и закрепляются посредством металлического крепежа либо используются накладки из обрезков доски, устанавливаемые с обеих сторон соединения. Каждая накладка должна быть прибита гвоздями, расположенными в шахматном порядке.

Метод «косого прируба»

Если соединение встык более всего подходит для сращивания стропильных досок, метод косого прируба идеально подходит для увеличения стропильной ноги из бруса большого сечения. Данная технология получила свое название из-за принципа подрезки элементов. Соприкасающиеся концы досок необходимо подрезать под определенным углом.

Элементы, выполненные из бруса, плотно стыкуются полученными плоскостями. В месте соединения требуется выполнить сквозное вертикальное отверстие под шпильку или болт. Важно, чтобы диаметр отверстия точно соответствовал диаметру крепежного элемента (12 или 14 мм) или был меньше на 1 мм. В этом случае крепление плотно сидит в древесине и отсутствует люфт, который может создать нагрузку на изгиб.

При установке шпилек или ботов необходимо использовать широкие металлические шайбы, чтобы крепеж со временем не повредил древесину.

Соединение внахлест

Срастить стропильные доски можно внахлест – это дает возможность создать жесткое соединение. Данный способ удлинения достаточно прост: две доски укладываются друг на друга с нахлестом, длина которого должна составлять не менее одного метра. Соединение досок выполняется при помощи гвоздей – крепежные элементы устанавливаются в шахматном порядке.

Крепление элементов внахлест – наиболее простой способ стыковки наращивания стропильных ног. В этом случае не требуется соблюдать точность подрезки элементов. Вместо гвоздей в качестве крепежа могут применяться шпильки с шайбами и гайками.

Спаренные и составные стропила из досок

В качестве удлиненных стропильных ног используются конструкции, выполненные из досок – спаренные и составные.

Спаренные выполняются из двух или более досок, соединенных широкими сторонами, которые сшиваются друг с другом с помощью гвоздей, расположенных в шахматном порядке. Чтобы увеличить длину стропильной ноги, соединенные попарно доски стыкуются внахлест и встык с другой спаренной системой. Это дает возможность создать равнопрочную конструкцию, способную выдержать высокие нагрузки. Удлиненные стропильные ноги из спаренных досок практически не уступают стропилам из цельного бруса и могут применяться для создания накосных стропил для вальмовых и полувальмовых крыш.

При удлинении стропильной ноги важно, чтобы сплачиваемые доски располагались со сдвигом не менее, чем на метр. Соединения должны располагаться в шахматном порядке, чтобы каждый стык был закрыт цельной доской.

Составное стропило изготавливается из трех досок. Основой конструкции являются две доски, имеющие одинаковую длину. Между ними укладывается третья доска, по ширине соответствующая основным. Ее длина должна обеспечить необходимую длину стропильной доски. Свободный промежуток между двумя основными досками заполняется обрезками доски, ширина которых соответствует доске-вкладышу. Вся конструкция прошивается гвоздями. Дополнительная доска должна заходить между основными не менее чем на метр по длине. Она закрепляется гвоздями, расположенными в шахматном порядке.

Надежность составных стропил существенно уступает спаренным конструкциям. Составные системы могут с успехом использоваться для возведения скатных кровель, но их нельзя применять в качестве накосных стропил вальмовых крыш.

Чтобы правильно выполнить монтаж удлиненных балок, необходимо учитывать место расположения стыков нарощенной конструкции. Они должны располагаться недалеко от опоры, что в минимальной степени подвергаться нагрузкам на изгиб. Наращивание стропил – экономически выгодный шаг, так как позволяет применять унифицированные материалы для создания конструкций необходимой длины.

Сращивание стропил по длине, как нарастить правильно стропила, видео
Научитесь правильно сращивать стропила по длине. Существующие способы для практического наращивания стропил с использованием различных узлов вместе с видео.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Конструкторы-проектировщики, составляя проект дома, обязательно проводят расчеты предполагаемых нагрузок на стропильную систему и определяют, какое сечение и длина стропил необходимы для данной кровли.

Удлинение стропил производится врубкой с последующей фиксацией скобами, гвоздями, болтами и т.д.

Часто требуются стропила нестандартных размеров, например, для конструкции вальмовой крыши нужны диагональные стропила 9 метров – это намного длиннее, чем стандартные размеры. И дело совсем не в том, что деревья не растут свыше 6 м, как подшучивают бывалые монтажники стропильных систем.

Можно постараться и достать готовые стропила нужного размера, но это будет стоить очень дорого (изготовление, доставка), что совсем нецелесообразно. Поэтому кровельщики используют разные способы удлинения стропильной ноги. Как нарастить стропила самостоятельно? Наращивание стропил – дело ответственное.

Неправильно выполненные узлы соединения нарушат всю стропильную конструкцию.

Сечение стропила напрямую зависит от его длины. Если путем сращивания увеличивается длина, то и ширина должна быть тоже большего размера. Необходимо добиться правильного соотношения всех размерных параметров, только тогда можно гарантировать надежность стропильной конструкции.

Соединение встык или лобовой упор

Чтобы в дальнейшем избежать критического прогиба в месте соединения, нужно следовать простому правилу: делать стыковочный срез брусьев строго под углом в 90º. Плотное и точное прилегание стропил в лобовом упоре создает предпосылки прочного узла соединения. Останется закрепить его деревянными накладками сечением 50 мм с гвоздевым боем или шпильками, расположенными с одной или двух сторон от стыка, – это зависит от нужной мощности конструкции.

Источник: https://krovlyaikrysha.ru/srashhivanie-stropil-po-dline.html

Как выполнить сращивание стропил

При изготовлении стропильных ног желательно брать жерди или цельные брусья. Однако не всегда есть такая возможность. Если кровля имеет длинные скаты, найти цельный брус для изготовления стропил будет очень трудно.

В таких случаях используются разные способы удлинения стропильных ног.  Далее в статье будет рассказано о том, как выполнить сращивание стропил.

Факторы, влияющие на выбор материала

Для изготовления стропильной системы нужно использовать хорошо просушенную древесину с небольшим количеством сучков и прочих дефектов.

Для этих целей обычно применяют древесину хвойных пород, поскольку ее легче обрабатывать. Перед использованием древесину нужно пропитать антипиренами и антисептиками.

Следует отметить, что расчет длины и сечения выполняется для каждого элемента каркаса крыши (стойки, подкосы, стропила).

При расчете параметров опорных брусьев учитывается:

• Геометрия кровельного ската;
• Угол уклона кровли;
• Расстояние между мауэрлатом и коньком;
• Шаг стропил;
• Расчетная нагрузка на стропильные ноги.

В расчетную нагрузку на стропила входят вес обрешетки и кровельного материала, снеговая и ветровая нагрузки. Чтобы расчет был правильным, необходимо учитывать все вышеописанные показатели.

Как выполнить расчет сечения и длины стропил

Для возведения стропильной системы частного дома как правило используют пиломатериал. Намного реже применяются железобетонные и металлические каркасы.

Важно отметить, что основная внешняя нагрузка оказывается на стропила, поэтому они должны обладать высокой прочностью.

Для вычисления требуемой длины стропил необходимо:

• Выбрать угол уклона крыши;
• Отталкиваясь от ширины здания выполнить расчет высоты крыши.

Для изготовления наслонных и висячих стропил небольшого размера можно применить доску или цельный брус. Но иногда длины пиломатериала бывает недостаточно для создания стропил требуемых размеров. В таком случае выполняется сращивание стропил по длине.

Длина стропильных ног напрямую зависит от расстояния между верхней частью стены здания и коньком кровли. При выборе сечения стропил учитывается расстояние между ними и расчетная нагрузка.

При изготовлении кровельного покрытия из тяжелых материалов, таких, как асбоцементный шифер или керамическая черепица следует использовать пиломатериалы большего сечения.

Рекомендуется делать стропильную систему из пиломатериала большего сечения, если кровельное покрытие будет изготавливаться из тяжелых материалов, таких, как асбоцементный шифер или керамическая черепица. При сращивании стропильных ног важно выбрать наиболее подходящий способ, который обеспечит расчетную прочность возводимой конструкции.

Необходимые инструменты

Выбор того или иного способа осуществляется непосредственно в ходе изготовления стропильной конструкции. При выборе способа сращивания стропил следует учитывать:

• Вид возводимой крыши (полувальмовая, вальмовая, скатная);
• Имеющийся стройматериал (брус или доска);
•  Квалификацию человека, выполняющего данную работу.

При сращивании стропил потребуются следующие инструменты:

• Пила – ножовка;
• Топор;
• Поперечная пила;
• Молоток;
• Лучковая пила;
• Киянка;
• Шерхебель;
• Рубанок;
• Стамеска;
• Долото;
• Дрель с набором свёрл.

Следует отметить, что сращивание стропил не является сверхсложной работой, несмотря на достаточно большой список необходимых инструментов.

Соединение внахлест

При наращивании стропил по длине внахлест создается жесткое соединение. Этот способ довольно прост. Для этого необходимо одну стропильную доску уложить на другую с нахлестом, составляющим более одного метра.

Доски скрепляют гвоздями. Крепежные элементы следует вбивать в шахматном порядке. Скреплять стропильные доски можно также с помощью шпилек с гайками и шайбами.

При сращивании стропил между собой по длине этим способом не требуется точная подрезка элементов. Поэтому данный способ является наиболее простым.

Соединение встык

Этот способ прекрасно подходит для сращивания стропильных досок. При соединении стропильных ног встык используется специальная накладка.

Перед тем как сращивать стропила, необходимо отрезать стыкуемые концы бруса или досок строго под прямым углом. Делается это для того, чтобы в месте стыка стропил под нагрузкой не образовался прогиб.

Торцы сращиваемых стропил фиксируются с помощью накладок из досок или металлического крепежа. Их следует устанавливать с обеих сторон стыка. Накладки нужно прибивать гвоздями в шахматном порядке.

Метод «косого прируба»

Данный метод обычно используется для сращивания стропил из брусьев большого сечения. В основе этой технологии лежит принцип подрезки элементов. Концы сращиваемых брусьев подрезаются под определенным углом.

Следует отметить, что брусья должны очень плотно стыковаться подрезанными концами.   Затем просверливается вертикальное сквозное отверстие в месте соединения.

Для скрепления брусьев нужно просверлить вертикальное сквозное отверстие в месте стыка и вставить в него болт или шпильку. При этом диаметр отверстия должен быть равен диаметру крепежного элемента или меньше на один миллиметр.

В этом случае крепежный элемент будет очень полотно сидеть в древесине и будет отсутствовать люфт, создающий нагрузку на изгиб. Следует отметить, что болты и шпильки могут со временем повредить древесину. Чтобы этого не произошло, их необходимо использовать с широкими металлическими шайбами.

Спаренные стропила из досок

Для изготовления спаренных стропил используют как минимум две доски. Их сшивают друг с другом широкими сторонами при помощи гвоздей. Вбивают гвозди в шахматном порядке. Для увеличения длины стропил одну спаренную систему соединяют с другой встык или внахлест. В результате такого наращивания стропил  образуется равнопрочная конструкция, которая способна выдержать большие нагрузки.

Стропильные ноги, изготовленные таким способом по прочности почти не уступают стропилам, изготовленным из цельного бруса. Их можно использовать в качестве накосных стропил для полувальмовых и вальмовых крыш.

Сплачиваемые доски должны располагаться со сдвигом как минимум в один метр. Все соединения должны быть расположены в шахматном порядке.

Обустройство свеса кровли

В некоторых случаях стропила не выступают за стену постройки на требуемую длину. Тогда их наращивают с помощью досок – так называемых «кобылок».

Этот элемент монтируют с отступом от внешней стены здания в 40 сантиметров. Кобылки предотвращают намокание внешних стен дома дождевыми и талыми водами.

Следует отметить, стропильная доска должна быть шире доски, используемой для изготовления кобылки. Применение кобылок дает следующие преимущества:

• Для изготовления стропил можно использовать брусья и доски меньшей длины;
• Вывод линии карнизного свеса осуществляется намного проще;
• Кобылку можно легко заменить на новую, если она сгнила или повредилась. При этом затрагивать основную конструкцию крыши не нужно;
• Выполнить подъем и монтаж стропильной конструкции становится легче, поскольку ее вес становится меньше.

Сборные стропила и крепежные детали

Каждое соединение дополнительно укрепляют с помощью металлических пластин, уголков и скоб. Использование металлических игольчатых пластин значительно упрощают процесс строительства крыши.  Такие пластины достаточно легко монтируются и обеспечивают надежное скрепление элементов стропильной конструкции.

На сегодняшний день существуют сборные стропила, изготавливаемые на заводах. Их транспортировка очень удобна.

Уже на месте постройки изготавливают стропила требуемых размеров с помощью нескольких деталей и игольчатых пластин. Сборные элементы изготавливают из дерева или металла.

:

Источник: http://info-krovlya.ru/remont-krovli/srashhivanie-stropil.html

Соединение стропил по длине между собой

При возведении крыши можно столкнуться с самыми различными трудностями. Приведем простой пример, рассчитав длину скатов, вы поняли, что приобретенные брусья слишком короткие. Как поступить в такой ситуации? Как произвести наращивание стропил? Этот элемент конструкции должен выдерживать большие нагрузки, а значит, быть прочным. Так как можно сделать соединение стропил между собой так, чтобы они не поломались во время эксплуатации? Какие методы предлагают использовать профессиональные строители?

Вначале о материале для стропил

Сращивание стропил по длине может быть выполнено несколькими способами. И тут очень важную роль играет материал, из которого сделаны сами элементы. В редких случаях стропила выполняют из металла. В такой ситуации наращивание производится при помощи сварки или болтового соединения.

Чаще всего, стропила выполнены из древесины. Но и тут есть некоторые различия, а именно:

• Элементы могут быть сделаны из брусьев или бревен. Первый вариант наиболее распространен. В этом случае сращивание стропил производится путем врубки;
• Для этих целей могут применяться и одинарные доски. В этом случае сращивать стропила лучше встык или торцовым способом. Также применяется метод внахлест;
• еще один вариант стропил – это сшитые попарно доски. Тут можно использовать способ внахлест или сращивание при расположении состыковочной линии в разбежку.

Методов как соединить  стропила между собой довольно много. Часть из них не требует особого умения, для других нужны дополнительные приспособления. Но в любом случае удлинение – это не самый лучший вариант. Нарастить стропила в длину можно, но цельные элементы будут все-таки прочнее. Поэтому перед их приобретением нужно все тщательно рассчитать.

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

• Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
• Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
• Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

• Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
• Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
• Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
• Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

по теме:

Делаем соединение встык

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

• Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
• Далее, торцы состыковываются и сращиваются с помощью накладок. После чего закрепляются гвоздями;
• Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала. Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
• Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение.  В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

по теме:

Составной вариант

Соединение стропил внахлест можно произвести и другим способом. В таком варианте элемент не только удлиняется, но еще и увеличивается его сечение. Здесь срастить нужно не две, а три доски. Суть метода в следующем:

• К одной доске с обоих ее концов внахлест сращиваются две другие доски. Между наращенными компонентами остается пространство, которое равняется толщине одинарного элемента. В результате получается стропила с разным сечением на концах;
• В просвет между двойными компонентами устанавливаются вкладки. Их длина должна быть в два раза больше, чем толщина одинарной доски сращенных стропил. Расстояние между вкладками делается не менее двукратного значения их длины;
• В оставшееся пространство можно плотно поместить минеральную вату или джут. Такая прослойка скомпенсирует усадку древесины;
• Крепление проводится при помощи гвоздей, расположенных в шахматном порядке.

Такой способ сращивания стропил характерен тем, что сверху получается тонкий конец, а снизу толстый усиленный. Такой вариант конструкции применяют при возведении ломаной крыши и при установке диагональных стропильных ног.

Где делать соединение

Очень важно правильно выбрать место, где будет производиться сращивание стропил. Дело в том, что такое, даже очень надежное соединение, все равно будет «слабее» чем цельный элемент. Поэтому, на выбранном участке изгибающий момент должен быть практически равен нулю.

Категорически не разрешается соединять стропила посередине. В этом месте самая большая нагрузка на изгиб. В первую же зиму, после обильного снегопада, стропила прогнутся именно в этом месте.

Существует одно важное правило. Место сращивания должно располагаться от ближайшей опоры не боле чем на пятнадцать процентов от длины стропил. В этом случае изгибающая нагрузка будет минимально, а значит, элемент не будет сильно деформироваться. При этом опора может располагаться как до, так и после места соединения. При этом в качестве опоры могут выступать следующие компоненты стропильной системы:

• Мауэрлат. Этот брус располагается на вершине стены по всему периметру дома;
• Коньковый прогон. Этот компонент считается опорой, если используется наслонная система. В этом случае верхние концы стропильных ног упираются непосредственно в прогон;
• Промежуточные стойки и подкосы. Эти компоненты и служат для того, чтобы поддерживать «слишком» длинные стропила. Как правило, под место сращивания и подставляют подкосы.

Только соблюдая эти правила удлиненная любым способом стропила будет выполнять свои функции и не поломается под нагрузками.

Источник: https://kryshagid.ru/stropilnaya-sistema/srashhivanie-stropil-po-dline.html

СтройкаДиалог

При сооружении крыши для большого знания может возникнуть вопрос как нарастить стропильную ногу. Брус или доска обычно имеют длину 6 м, что недостаточно для изготовления конструкций больших размеров. Часто проблема соединения элементов возникает при установке накосных (диагональных) ног четырехскатной крыши, поскольку их длина в среднем составляет от 5 до 10 метров.

При сращивании контролируют жесткость узлов и несущую способность. В этом случае особенно важно подобрать сечение конструкции так, чтобы она могла выдерживать постоянные нагрузки и массу снега. Чтобы выполнить расчет сечения стропильной ноги, пользуются достаточно простыми формулами.

Подбор сечения

Перед началом расчета собирают нагрузки на стропила. Они бывают двух видов: постоянные и временные. Постоянные включают в себя массу всех слоев крыши:

• подшивка;
• стропила;
• утеплитель;
• обрешетка;
• кровельное покрытие.

Массу пароизоляции и гидроизоляции можно не учитывать. Можно использовать примерные значения. Для крыши с покрытием из металлической черепицы постоянная нагрузка принимается равной 60 кг/м2, из битумной — 70 кг/м2, из керамической — 120 кг/м2.

Снеговая нагрузка зависит от климатического региона. Она указана в СП «Нагрузки и воздействия». Чтобы не запутаться, пользуются специальными картами. При угле наклона кровли более 45 градусов снеговую нагрузку считают равной нулю.

После нахождения массы кровли выполняют расчет. Его делают по двум предельным состояниям: на прочность и на прогиб.

Первая формула расчета на прочность — для поиска расчетной нагрузки:

q1= (1,1*gn*cosα + 1,4*pn*cosα2)*a,

• где q1 — расчетная нагрузка,
• gn — постоянная нагрузка,
• pn —снеговая нагрузка,
• cosα — косинус угла наклона кровли,
• a — шаг стропил.

Дальше находят расчетный изгибающий момент M = 0,125*q1*l2*100. Здесь l2 — величина пролета стропильной ноги в квадрате. Следующий шаг — нахождение расчетного момента сопротивления W. Для этого M делят на расчетное сопротивление древесины изгибу, равное 130 кг/см2.

W = b*h2/6. W уже известно, b — это ширина сечения стропила, которую принимают 5 или 10 см. В уравнении остается только одно неизвестное h — высота стропильной ноги.

Следующий расчет на изгиб. В первую очередь находят нагрузку:

q1н = (gн* cosα + pn*cosα2)*a.

Очень похоже на первый вариант, но без коэффициентов. После этого вычисляют момент инерции I = (5* q1н*l3*200)/(384*1000). l3 — пролет ноги в кубической степени. I = b*h3/12. I известно, b берут такое же, как и в первой части расчета. В уравнении остается одно неизвестное h. После двух вычислений из h для стропильной ноги назначают то, которое больше. Это будет минимальным размером.

Также при выборе высоты стропильной балки стоит учесть толщину утеплителя. Его укладывают при использовании подкровельного пространства в качестве мансарды или теплого чердака. Толщину теплоизоляционного материала выбирают в зависимости от климатического региона. Рекомендуют высоту стропил назначать на 2—3 см больше. Это нужно для обеспечения вентиляционного зазора.

Выбор места для стыка

Сращивание стропил по длине выполняют там, где изгибающий момент практически равен нулю. Не разрешается делать стыковку в середине пролета. В этом месте изгиб сильнее всего, а любое (даже самое качественное соединение) ослабляет сечение и создает шарнир. При воздействии нагрузок нога в этом месте прогнется. Скорее всего, это произойдет в первую же снежную зиму.

Расстояние от места соединения до ближайшей опоры должно составлять 0,15*l, где l — длина пролета. При этом точками опоры считаются места опирания стропильной ноги на:

• мауэрлат;
• коньковый ригель;
• промежуточные стойки;
• подкосы.

Величина пролета принимается равной расстоянию между двумя соседними опорами, между которыми планируется сращивание элемента. Такое же правило действует при монтаже накосных балок.

Методы выполнения работ

Сращивание стропильных ног по длине выполняют тремя методами:

• встык;
• косым прирубом;
• внахлест.

Для того чтобы обрезать концы доски или бруса под заданным углом, используют стусло. Этот инструмент позволяет строго соблюдать геометрию и обеспечивать максимальную плотность стыков.

Соединение косым прирубом

Вариант позволяет добиться надежной фиксации. Это особенно актуально при наращивании накосных ног. Сложность заключается в том, что концы балок подпиливают под углом.

Крепление делают на один болт или шпильку. В середине стыка просверливают сквозное отверстие для болта. Его диаметр должен точно совпадать с диаметром крепежа или быть на 1 мм меньше. Чаще всего используются детали с размером сечения 12 или 14 мм. Если отверстие будет слишком большим, возникает вероятность прогиба.

Как и в предыдущем случае при закручивании гаек используют шайбы. Ширина стыка принимается 2h, где h — высота сечения балки. При спиливании угла на доске или брусе, нужно предусмотреть вертикальные участки сверху и снизу, высота которых равна 0,15h.

Сращивание стропил внахлест

Метод позволяет получить жесткое соединение. Длину нахлеста назначают не менее 1 м. Вариант отлично подойдет для новичков, поскольку в этом случае нет необходимости строго контролировать угол среза.

Доски соединяют между собой на гвозди, саморезы, болты или шпильки. Крепеж располагают в шахматном порядке. Важно не забыть про шайбы при закручивании гаек.

Спаренные стропила

Если длина стропильной ноги больше 6 метров (размеры пиломатериала), потребуется сращивание. Вместо этого можно использовать спаренные стропила. Их изготавливают из двух или более досок. Ширина каждой обычно назначается 10 см.

Доски крепят между собой на гвозди в шахматном порядке. Расстояние между крепежами в каждом ряду назначается 50 см. Также для стягивания используют болты или шпильки. Наращивание по длине делают встык. Каждая доска в сечении смещается относительно соседних на 1 метр. Так удается добиться того, что даже в месте стыка есть цельная часть. По всей длине прочность сечения примерно одинаковая, нет ослабленных участков.

При сращивании нескольких досок между ними укладывают 1 см минеральной ваты или джута. Это нужно на того, чтобы скомпенсировать усадку древесины.

Составные стропила

Составная балка представляет собой систему из спаренного участка и одинарного. В нижней части пролета используется спаренная доска. При этом соединение делается на деревянные вкладыши (бобышки). Толщина бобышек принимается равной толщине одинарной ноги в верхней части. Расстояние между соседними вкладышами не превышает 7h.

Нижние элементы соединяются между собой в местах установки бобышек. Для фиксации используют гвозди, саморезы, болты или шпильки.

Крепление нижней и верхней части конструкции осуществляют внахлест. Одинарная нога входит между спаренных. Величина нахлеста должна быть не меньше 1 метра. Чтобы закрепить узел используют те же приспособления, что и при соединении нижней части балки.

Составные ноги не отличаются такой надежностью и жесткостью, как спаренные. Но их преимущество — экономия материала. Такой способ можно использовать для стропил, но не рекомендуется при изготовлении накосных диагональных элементов.

Чтобы избежать соединения стропил по длине, можно использовать клееную древесину. На заводе изготавливают балки для больших пролетов до 12 м. Но такой материал стоит ощутимо дороже, поэтому сращивание балок используют в целях экономии.

Источник: http://StroikaDialog.ru/articles/krovlya/srashivanie-stropil
