Как правильно положить мягкую черепицу?

В этой статье:

Чем крепить гибкую черепицу — четыре способа крепления

Чем крепится битумная черепица.

Возможно, что Вы не знаете чем можно крепить битумную черепицу. Есть несколько вариантов для её крепления.

В зависимости от подкровельного основания можно применить разные методы крепления мягкой черепицы.

Методов для крепления немного, но о всём по порядку.

Кровельные гвозди

Это самый распространённый вид крепления.

Кровельные гвозди используют тогда, когда основанием для кровли служат влагостойкие плиты ОSB, фанера хвойных пород или сплошная обрешётка из деревянной доски.

Кровельный гвоздь применяется в тех крышах, где с внутренней стороны будет производится облицовка и утепление, а так же в малолюдных местах (как пример, чердачные крыши) — там, где многочисленные острые жала кончиков гвоздей не несут постоянную угрозу.

Гвоздями крепятся рядовая, стартовая и коньковая черепицы, подкладочный ковёр, капельники, ендовые ковры, кровельные проходки и кровельные вентили ktv.

Размер гвоздей

Кровельными гвоздями для гибкой черепицы называют гвозди с большими шляпками Ø 8-12 мм. Так же, для этих гвоздей применимо название «толевые гвозди». Длина их достигает от 25 до 40 мм. Стержни гвоздей в диаметре имеют размер до 3,2 мм.

Для монтажа битумной черепицы лучше всего применять оцинкованные гвозди. В отличии от обычных стальных гвоздей, срок эксплуатации у оцинкованных значительно больше, так как они меньше подвержены процессам коррозии.

Самый доступный монтаж мягкой кровли на гвозди осуществляется при помощи молотка. Чтоб уберечь пальцы от рваных ран, лучше пользоваться молотком с круглым концом ударной части.

Гвоздь должен быть забит так, чтобы шляпка гвоздя прилегала к поверхности гибкой черепицы. Забивается гвоздь перпендикулярно (под углом 90º) плоскости подкровельного основания.

Не до конца забитые гвозди препятствуют максимальному склеиванию мягкой черепицы и могут спустя некоторое время «вылазить» из подкровельного основания.

Слишком глубоко забитые гвозди оставляют впадину в гонте, пробивая его своей шляпкой могут образовывать дырку вокруг шляпки гвоздя. Это негативно сказывается непосредственно на надёжности самого крепления.

Расход гвоздей

Расход гвоздей для битумной черепицы: на 100 м.кв. готовой кровли — 10 кг гвоздей. В это количество учитывается полный монтаж вместе с комплектующими для кровли.

Крепление гибкой черепицы нейлером

Так же можно крепить черепицу при помощи такого инструмента как Нейлер, он же гвоздезабивной пневмомолоток.

Бывают реечный и барабанный нейлер.

Гвозди для нейлера изготавливают из углеродистой стали. На них нанесено никелированное покрытие. Для крепления гибкой черепицы гвозди для нейлера должны быть с большой шляпкой.

Саморезы с прессшайбой

Крепление на саморезы с прессшайбой менее распространено, но в некоторых случаях ему нет альтернативы.

Самый распространённый материал для основания кровли, где применяются саморезы с прессшайбой — это ламинированная фанера. Обычно она применяется для беседок и навесов, открытых вальеров и в других случаях, когда подкровельное основание так же является облицовкой с внутренней стороны крыши.

Гвозди в ламинированную фанеру забивать сложно, а сама фанера при этом подвергается разрушению.

Поэтому, в таких случаях, для крепления гибкой черепицы корректно применять саморезы с прессшайбой. Важно, чтоб длина саморезов была меньше толщины фанеры, чтоб их кончики не выглядывали в большом количестве с внутренней стороны крыши.

Так же, саморезы можно применять когда подкровельным основанием и отделкой крыши снизу служит тонкая деревянная вагонка или доска, смонтированная поверх каркаса крыши или стропил. От забитых гвоздей вагонка может колоться, давая трещины. Ну и для того, чтоб гвозди не вылазили и не портили вид снизу, их можно заменить на саморезы с прессшайбой короткой длины. Если, к примеру, толщина вагонки 20 мм — можно применять саморезы длинною 16 мм.

Правила крепления саморезами такие же как и для гвоздей.

Скобы

Крепление битумной черепицы скобами актуально и применимо для случаев аналогичных с креплением саморезами, с единственным исключением — в ламинированную фанеру скобы плохо забиваются и гнутся. А вот в вагонку, ОСБ и фанеру, когда они используются одновременно как отделка нижней стороны крыши и подкровельным основанием — можно применять.

К таким строениям можно отнести беседки, навесы, козырьки, колодцы, собачьи будки и вальеры.

Не стоит крепить скобами гибкую черепицу на крышах основных строений (дома, мансарды, гаражи, бани и т.д.), так как это весьма ненадёжный вид механического крепления.

Пропановой горелкой

И последний вариант — крепление битумной черепицы пропановой горелкой.

Применяется тогда, когда нужно, чтобы не было гвоздей.

Как правило, это «кованные козырьки» с металлическим каркасом, к которому приварен металлический лист или прикручена тонкая фанера или плиты OSB-3.

Крепление горелкой применимо только для видов черепиц с самоклеющейся основой. Это так называемые однослойные виды.

Крепление, и от части, наплавление битумной черепицы горелкой — это самый сложный и трудоёмкий способ крепления, требующий профессиональных навыков по работе не только с горелкой, но и с мягкой черепицей.

Источник: https://krovli.club/krovli/gibkaya-cherepitsa/chem-krepit-gibkuyu-cherepitsu

Гибкая черепица: укладка своими руками и секреты монтажа

Время чтения: 7 минутНет времени?

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Если в качестве кровельного материала выбрана гибкая черепица, укладка своими руками может осуществляться силами домашнего мастера без помощников. Не следует путать гибкую кровлю с мягкой, которая представлена в виде рулонных материалов, применяемых для плоских крыш.

Монтаж гибкой черепицы самостоятельно

Обзор, виды, характеристики, плюсы/минусы

Ввиду крайне простой конструкции, которую имеет гибкая черепица, укладка своими руками сложностей не представляет, даже для непрофессионала. Этот кровельный материал выпускается в виде гонтов:

прямоугольный лист стеклохолста с битумной пропиткой;
нижняя часть обработана компаундом СБС или природным битумом для приклеивания к сплошной обрешетке, самоклеящийся слой защищен на время хранения, транспортировки полимерной пленкой;
сверху стеклохолст покрыт аналогичным материалом, присыпанным сланцем, гранитной, базальтовой крошкой или кварцевым песком для повышения износостойкости.

Гонт гибкой черепицы

Гонты разных производителей имеют не одинаковые размеры (средний формат 1 х 0,35 м), толщину 3 мм. Рисунок черепицы бывает нескольких видов:

ромбы;
кирпичи;
дранка;
прямоугольники разного формата;
соты или чешуйки.

Разновидности гибкой черепицы

Цвет гонтов может быть мультихромным или монохромным, отличается в каждой коробке. Поэтому перед укладкой весь имеющийся материал из разных коробок перемешивают в случайном порядке. Максимальной художественной ценностью обладают гибкие черепицы фирм Шинглас, Тегола либо с 3D эффектом любого производителя. Самоклеящийся слой не обеспечивает надежность фиксации гонтов, поэтому кровля дополнительно крепится к обрешетке гвоздями.

: как выбрать гибкую черепицу

Статья по теме:

Ондулин: цена за лист, размеры. В отдельной публикации представлен подробнейший обзор по этому виду кровельного покрытия, проведен анализ цен и производителей, а также нюансов монтажа.

Подготовительные работы

Если в проект кровли заложена гибкая черепица, укладка своими руками должна начинаться с определения количества облицовочных, доборных, расходных материалов. Следует убедиться, что нижняя часто кровельного пирога собрана в соответствии с требованиями для этого покрытия.

Расчет

Перед покупкой нужного количества гонтов, планок, едновных ковров, коньков, прочих доборных элементов, крепежа необходим расчет для обеспечения запаса материалов. Примерный расход составляет:

гонты – в коробке содержится 1,5 – 3 м2 в зависимости от размеров с учетом нахлестов (указывается производителем на каждой коробке), обычно необходим 5% запас;
мастика – 200 г/м для ковра ендовы, 100 г/м для торцов, 750 г/м для узлов примыкания;
гвозди – 80 г/м2 при выборе метизов с 3 мм стержнем, 9 мм шляпкой длиной 3 см с гальваническим покрытием.

Расход материалов

Полезная информация! Подложка необходима для создания сплошного подкладочного ковра при уклонах скатов меньше 18 градусов либо обработки периметра скатов при уклонах больше указанного значения. Изготавливается из 2 мм полиэстера с битумным покрытием или выпускается в виде 2 мм гидробарьера ОС ГЧ без присыпки.

Ковер ендовы имеет каменную присыпку по аналогии с гонтами, планки примыканий, свесы карнизные, фронтонные сделаны из специальной стали. На сайтах ведущих производителей в обязательном порядке имеются калькуляторы расчета количества материалов для одно-, многоскатных, вальмовых, шатровых, мансардных крыш.

Инструменты

Для укладки рассматриваемого кровельного материала достаточно ручного инструмента, присутствующего в арсенале домашнего мастера:

нож – для кроя битумных материалов;
ножницы – для резки металлических планок;
молоток – для крепления гвоздями;
кисть – для обмазки мастиками.

Инструменты для гибкой черепицы

Полезная информация! В межсезонье, зимой может потребоваться горелка для подогрева битумного слоя. Снижается прочность, повышается трудоемкость, поэтому для самостоятельного монтажа рекомендуется теплая погода без осадков.

Теория укладки

Для удобства работ на высоте гонты имеют небольшой формат. Они укладываются от свеса к коньку уступом, чтобы каждый верхний ряд нахлестывался на нижний. Ендовы, узлы проходов дымоходов, вентиляционных труб обрабатываются в первую очередь. Затем фиксируются карнизные, фронтонные планки, крепятся кронштейны водостоков. После чего, остается заполнить поверхности скатов гонтами, подрезая их по ширине, длине по мере необходимости.

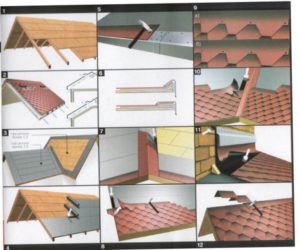

Технология монтажа

Если производится укладка своими руками гибкой черепицы без помощников, достаточно соблюдать нижеприведенную технологию, чтобы избежать шибок, снизить отходы кроя, добиться максимально возможного эксплуатационного ресурса.

Кровельный пирог должен быть подготовлен соответствующим образом:

пароизоляционная пленка – монтируется на стропила изнутри мансарды/чердака, чтобы предотвратить проникновение влаги к деревянным конструкциям, утеплителю, однако 100% защита невозможна, некоторая часть внутрь все же проникает;
теплоизоляция – экструдированный пенополистирол или базальтовая вата, размещается между стропилами, частично поддерживается пароизоляционной пленкой от падения внутрь;
гидроизоляция (ветрозащита) – натягивается сверху утеплителя, позволяет выйти влаге наружу, сконденсироваться на поверхности;
контррейка – набивается вдоль стропил, обеспечивает вентиляционный зазор, позволяющий отвести сконденсированную влагу с поверхности гидроизоляции потоками воздуха;
обрешетка – сплошная из плит ОСБ, многослойной влагостойкой фанеры или шпунтованной доски.

Ковер кровельный для битумной черепицы

Важно! Не допускается сплошная обрешетка из необрезной доски, так как отсутствует плоскостность поверхности скатов. Все дефекты будут подчеркнуты гибкой черепицей после монтажа.

Подложка

Ковер подкладки при уклоне скатов 12 – 18 градусов создается сплошным. Для этого ендова оклеивается гидробарьером ОС ГЧ вертикально (наклонно), свесы у карнизов этим же материалом горизонтально. Рулонный материал подкладочного ковра приклеивается к обрешетке мастикой горизонтальными полосами снизу/вверх.

Укрывной гидроизоляционный слой

Ширина запуска гидробарьера на каждый скат в ендове 0,5 м. Листы подкладочного ковра имеют нахлест 15 см в соседних рядах и 10 см при наращивании длины в вертикальном направлении. Периодичность фиксации гвоздями 25 см, в нахлесте производится дополнительная обмазка мастикой.

Полезная информация! При уклоне скатов более 18 градусов достаточно обработать ендовы, свесы у карнизов, сопряжения скатов вальмы, мансардных крыш указанным способом. Средняя часть скатов в этом случае подкладочным ковром не обрабатывается.

Установка планок и водостока

Карнизные, фронтонные стальные планки необходимы для усиления этих элементов крыши. На данных участках один край гонтов не имеет нахлеста, поэтому повышается вероятность задиров, открепления во время ветровых нагрузок, обильных осадков. Металлические планки повышают пространственную жесткость обрешетки, монтируются гвоздями (шаг 15 см + шахматный порядок) с нахлестом 3 – 5 см.

Монтаж планок карнизов и фронтонов

В зависимости от конструкции и схемы размещения водостоков у карнизного свеса на этом же этапе могут крепится к обрешетке или карнизным планкам кронштейны, на которых будут вывешиваться желоба водостока.

Облицовка скатов

Чтобы имела максимальный эксплуатационный ресурс гибкая черепица укладка гонтов своими руками начинается с разметки:

параллельно карнизному свесу или коньку отмечаются линии на всем протяжении ската через 0,8 м для каждых 5 горизонтальных рядов;
перпендикулярно предыдущей разметки проводятся линии через 1 м для каждого вертикального ряда.

Разметка крыши

Получившаяся сетка позволяет контролировать расположение сторон каждого гонта в ряду, корректировать по мере необходимости. Особенно актуальна разметка для крыш со слуховыми, мансардными окнами, дымоходами, вентиляционными трубами.

Полезная информация! Прибивать гонты по этой сетке не нужно, она создается для ориентира, облегчает работу мастера.

Технология монтажа гонтов включат несколько этапов:

карнизный ряд – выкраивается из рядовых гонтов (модели Аккорд, Соната, Танго, Трио производителя Шиглас) или коньково-карнизных полос (модификации Джаз, Аккорд, Соната), крепится поверх стальной планки карнизной в 2 см от перегиба;

Карнизный ряд

первый ряд – при значительной длине ската работы начинают от середины, отступ он карнизного ряда составляет 1 – 2 см для разных модификаций покрытия;

Первый ряд

последующие ряды – так же от центра, лепестки рисунка смещаются наполовину или в соответствии со сложными узорами лицевой части, нижний край гонта должен располагаться вровень с верхним краем выреза нижнего гонта.

Остальные ряды

Полезная информация! Начиная с третьего ряда, следует выдерживать направление, в котором сдвинуты лепестки гонта. В противном случае уже через несколько рядов общий узор покрытия перестанет совпадать.

Гвозди следует располагать перпендикулярно уклону ската, чтобы шляпка прижимала материал параллельно ему, без перекосов. Утапливать головки метизов не нужно. Схема пробивки присутствует на коробке изготовителя, так как отличается в зависимости модели гибкой черепицы, уклона крыши.

В отсутствие заводского самоклеящего слоя гонты промазывают с обратной стороны мастикой по ширине 10 см от верхнего края. Для нормального отбоя воды фронтонными планками гонты обрезают в 2 см от их края.

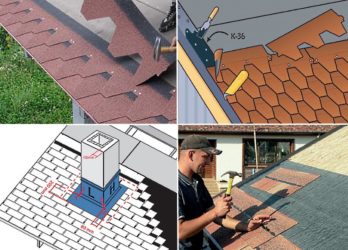

Узлы примыкания

В зависимости от конфигурации крыши, на ней могут присутствовать хребты (ребра, образованные соседними скатами вальмы по аналогии с коньком), переломы (сопряжение скатов на одной стороне дома в мансардной крыше), ендовы (внутренние углы в сопряжениях Г-образной крыши, слухового окна).

Существует два варианта оформления ендов:

открытый – гонты запускают с обеих сторон на ковер ендовы, гвозди прибивают в 30 см от оси сопряжения, мелованным шнуром отбивают две линии параллельно оси на каждом скате, подрезают кровельный материал по этим линиям, подложив доску, приклеивают мастикой, фиксируют гвоздями в обычном порядке;
закрытый – гонты с одного ската (обычно с меньшим уклоном) запускают на соседний, гвозди пробиваются в 25 см от оси ендовы, в 7 см от оси на не обшитом скате отбивают линию, параллельную оси ендовы, подрезают гонты, крепят их окончательно, затем к этой линии примыкают гонты второго ската в обычном порядке.

Открытая и закрытая ендова

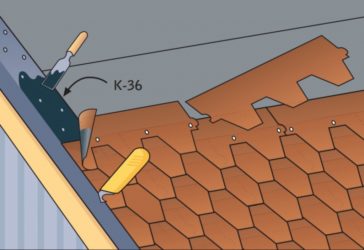

Примыкания ( к стенам, парапетам, прочим конструкциям) оформляют по треугольным рейкам («штапики»), прибитым в углах сопряжений. Для этого распускают 50 х 50 мм брус, поверхность стены, к которой примыкает крыша, предварительно выравнивается штукатуркой либо шпаклевкой. Затем поверх гонтов приклеивают на мастику кусок ковра ендовы 50 см ширины с запуском на стену 30 см.

Герметизация примыканий гибкой черепицей

Полезная информация! Сверху этот кусок ендовного ковра закрывается металлической планкой-фартуком, верхняя сторона которого вмуровывается в швы кладки или штробу в бетоне.

Дымоходы, вентиляционные трубы лучше оформлять специальными керамическими, стальными доборными элементами. Гонты примыкают к ним либо запускаются внахлест сверху.

Статья по теме:

Мягкая кровля: виды и цены. В отдельной публикации представлен подробный обзор гибкой кровли, ее характеристиках, видах и ценах, а также нюансах монтажа.

Заключение

Таким образом, с учетом вышеизложенных нюансов гибкую черепицу можно смонтировать самостоятельно в одиночку. Все производители печатают на коробках или комплектуют кровельный материал инструкциями, учитывающими особенности конкретной модификации гонтов.

: гибкая черепица: укладка своими руками

Загрузка…

Источник: https://HomeMyHome.ru/gibkaya-cherepica-ukladka-svoimi-rukami.html

Монтаж гибкой черепицы своими руками: пошаговая инструкция

Строительство и ремонт
Строительные материалы

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд От монтажа основания до крепления антенн и труб вентиляции — рассказываем про самостоятельный монтаж гибкой черепицы.

Unsplash

Кровля из гибкой черепицы отличается эстетичным внешним видом и долговечностью. Однако ни того ни другого не добиться, если нарушена технология монтажа. Предлагаем ознакомиться с пошаговой инструкцией по укладке гибкой черепицы.

1. Монтаж основания

Гибкая черепица требует ровного и прочного основания. Дощатый настил кровельной конструкции должен быть прочным, сухим, ровным и хорошо проветриваемым изнутри. Его можно сделать из влагостойкой фанеры или листов ориентированно-стружечной плиты (ОСП-3).

Настил также можно сделать из плотно пригнанных друг к другу обрезных досок толщиной 25 мм, однако лучше использовать влагостойкие ориентировано-стружечные плиты (ОСП-3) или фанеру марки ФСФ по частой обрешётке. В обоих случаях, между листами обязательно делаются щели толщиной 3-5 мм для компенсации деформаций древесины.

Толщину листового материала выбирают, исходя из шага досок обрешётки уклоны скатов, но в любом случае она должна составлять не менее 9 мм.

Обратите внимание на оттенок — он может немного отличаться в разных пачках, поэтому, чтобы на крыше создать цветовой баланс, гонты из 4-7 пачек перемешиваются между собой.Устройство кровли лучше проводить в сухую погоду с минимальной температурой окружающего воздуха до + 5 градусов. Если такой возможности нет, то кровля под гибкую черепицу подготавливается заранее: черепичные гонты держат в теплом помещении около суток, после перевозки. И на этапе крепления гонтов пачки лучше всего подавать также из теплого помещения, примерно по 5-6 пачек, и в процессе крепления гонтов клеящийся слой лучше прогревать строительным феном.

Карнизные доски страдают от воздействия влаги, а между тем к ним обычно крепят водосточные желоба. Усильте и защитите карнизы специальной металлической планкой. Карниз усиливается с помощью окрашенных металлических карнизных планок. Они крепятся на дощатый настил специальными кровельными гвоздями в шахматном порядке — с шагом 12-15 см. Нахлест планок должен быть 30-50 мм.

Ковер делается из двух видов материала. В ендовах и на карнизах применятся самоклеящийся подкладочный ковер с очень прочной полиэфирной негниющей основой и мелкозернистой песчаной посыпкой верхнего слоя.

Вдоль внутренних переломов крыши (ендов), поверх подкладочного ковра следует уложить ендовный ковер; с тыльной стороны его края требуется промазать мастикой на ширину около 10 см.

На остальной площади можно включать в работу легкий подкладочный материал с основой из негниющего полиэфира и нескользящим полипропиленовым покрытием или материал с основой из стеклохолста и двусторонней посыпкой с механической фиксацией и клеевым слоем в местах горизонтальных нахлестов.

4. Укладка подкладочных ковров

За счёт капиллярного эффекта и под воздействием ветра влага может просачиваться под покрытие. Для дополнительной герметизации используют самоклеящиеся (у карнизных свесов) и фиксируемые гвоздями (на остальной площади кровли) подкладочные ковры.

Подкладочный ковер производится из специального рулонного материала. Он делает кровлю более герметичной и будет лучше, если его уложить по всей площади крыши. Раскатка ковра ведется по горизонтали, от карнизного свеса с горизонтальными нахлестами не менее 10 см. Важно учесть, что на этом свесе материал должен отступать от перегиба на 1-2 см. (для среднестатистической крыши). Ширина отступа зависит от длины и угла наклона самого ската.

Заходы на карниз и фронтон, а также места нахлестов промазываются битумной мастикой с помощью шпателя. Толщина мастики — не более 1 мм. В завершение монтажа рулонный материал аккуратно фиксируется по краям кровельными гвоздями с широкой шляпкой. Шаг — 20-25 см.

5. Укрепление фронтонного свеса

Фронтонная часть крыши нуждается в защите от ультрафиолета, влаги, ветра, механических воздействий.

6. Устройство ендовы

Ендова, как известно, имеет вогнутый угол, собирающий наиболее количество влаги, поэтому правильный монтаж кровельного пирога именно в этом месте во многом обеспечит надежную эксплуатацию здания.

С лицевой стороны ковер прибивается кровельными гвоздями с отступом от края 2-3 см. Шаг крепления: 20-25 см.

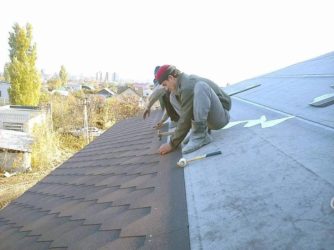

7. Укладка черепицы

Для удобства перед тем, как делать монтаж кровли из гибкой черепицы и выдержки необходимой геометрии на подкладочном ковре делают разметку по горизонтали и вертикали.

При этом вертикальные линии должны соответствовать ширине одного листа, горизонтальные — около 80 см, это примерно пять рядов гибкой черепицы. Отметим, что разметка является просто ориентиром, а не схемой крепежа.

Укладка начинается по горизонтали вдоль карниза. Первая полоса делается с помощью универсальной коньково-карнизной черепицы. Также можно использовать обыкновенную, выбранной коллекции, но потребуется отрезать у гонта черепичные «лепестки».
Листы наклеиваются от перегиба карниза в 1-2 см, и дополнительно прибивается гвоздями. Если в качестве «старта» используется обыкновенный подрезанный вариант, то тыльную сторону гонта необходимо промазать мастикой там, где нет клеящего слоя.
Второй ряд монтируется с центра ската — со смещением влево или вправо на половину «лепестка».
Далее монтаж идет по диагонали от центра ската в виде полосы или пирамиды. Элементы черепицы укладываются с нахлестом не менее 15 см клеящим слоем. Он расположен на тыльной стороне гонтов. Дополнительно гонты крепятся к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками.
Со стороны фронтонного свеса необходимо отрезать верхний уголок гонта для отбоя дождевой воды. Сам гонт относительно свеса должен быть отодвинут на 2 см. Это нужно для свободного стока воды. Также для защиты от косого дождя ее необходимо промазать в зоне фронтона мастикой, на глубину 10 см.

8. Укладка черепичной ендовы

Когда процесс укладки дошел до ендовы, то на этом узле гонты гибкой черепицы укладываются в хаотичном порядке наверх ендовного ковра, после чего они подрезаются таким образом, чтобы центральная ось ендовы стала открытой, шириной 5-15 см (см. рисунок ниже).

9. Монтаж ребер скатов

Ребра скатов формируются гонтами специальной коньково-карнизной черепицей. Укладка ведется снизу-верх, и крепится к основанию четырьмя гвоздями — по два на каждую сторону.

10. Укладка гонтов

Гонты вышележащего ряда необходимо сдвинуть относительно гонта нижележащего ряда не менее чем на 15 см. Гонты, формирующие стык кровли, подрезаются вдоль оси. Потом делается прорезь подкладочного ковра и самой кровельной конструкции для прохода воздуха — с определённым интервалом и отступом от края кровли.

11. Покрытие аэратором

В случае утеплённой крыши конёк закрывают пластиковым кровельным аэратором. Он позволит лишней влаге свободно выходить из подкровельного пространства. Аэратор закрывают коньково-карнизной черепицей; каждый элемент фиксируют двумя гвоздями. Укладку следует вести со стороны, противоположной преобладающему направлению ветра.

К примыканиям, в основном, относятся стыки ската кровли с горизонтальными и наклонными стенами, а так же дымовыми трубами.На стыке ската и стены прибивается деревянная треугольная рейка, на которую заводится элемент примыкания. В случае если стена кирпичная, её необходимо оштукатурить, и покрыть битумным праймером, потому что на стены и поверх гибкой черепицы укладывается ендовный ковер — на высоту 30-50 см. Вся тыльная площадь покрывается мастикой. Герметизация дымовых и вентиляционных труб делается из выкройки ендовного ковра. Верхняя часть ковра заводится в штрабу, и закрывается металлическим фартуком, с последующей герметизацией.

Отступ от трубы сбоку и тыла составляет примерно 8 см. Все места сопряжения, где нет самоклеящегося слоя, обязательно проклеиваются мастикой. Если труба широкая — более 50 см, то с тыльной части делается разжелобок.

13. Крепление проходок

Антенны, трубы вентиляции и прочие кровельные элементы герметизируются специальными проходными элементами, напоминающими фартук, чей нижний край укладывается поверх подходящего снизу листа. Все остальное закрывается гонтами с использованием мастики. Отметим, что проходной элемент предварительно крепится к кровельному основанию гвоздями.
Если перед монтажом появились какие-либо вопросы, то в качестве дополнения рекомендуем посмотреть видео инструкцию по монтажу многослойной черепицы Технониколь Shinglas.

Источник: https://www.ivd.ru/stroitelstvo-i-remont/stroitelnye-materialy/gibkaa-cerepica-montaz-bez-osibok-21268

Правила устройства кровли из мягкой черепицы – технология монтажа кровельного материала

В статье собрана информация о технологии покрытия крыши битумной черепицей. Разобраны устройство кровли из мягкой черепицы, технология укладки битумных гонтов и нюансы монтажного процесса. Усвоив полученную информацию, Вы будете знать, что и в какой последовательности будут делать мастеров и задавать правильные вопросы, которые покажут, что вы разбираетесь в теме.

Крыша, покрытая мягкой черепицей

Обрешетка для мягкой черепицы

Начинать надо именно с разбора обрешетки. Так как битумная черепица – материал гибкий и тонкий, то он, ложась на любую плоскость, в точности повторяет все ее формы. Поэтому монтаж гибкой кровли проводят только на сплошную обрешетку, собранную или из досок, или из листовых или плитных материалов, к примеру, из влагостойкой фанеры или ОСП.

Дощатую обрешетку укладывают на стропильную систему крыши, оставляя между досками зазор в пределах 1 см. Это так называемый компенсационный зазор на случай влажностного и температурного расширения пиломатериалов.

Фанера и плиты ОСП укладываются на разреженную обрешетку из досок толщиною 20-25 мм и шириною 100 мм. Шаг установки досок зависит от размеров укладываемых листов или плит. К примеру, если для сплошной обрешетки выбрана фанера 125х125 мм, то шаг монтажа элементов обрешетки должен быть в пределах 70 см. Лист фанеры краями должен лечь на две крайние доски, а между ними должна оказаться еще одна. То есть фанерный лист должен лежать на трех досках, как минимум.

Сплошная обрешетка из досок

И два важных момента:

между укладываемыми плитами или листами оставляют зазор – 1 см;
укладку панелей производят со смещением в половину элемента, таким образом, добивается равномерное распределение нагрузок на все листы (плиты).

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу кровельных работ любой сложности. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Подготовительные работы

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Монтаж капельника

Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

Выровнять незначительные дефекты уложенной на стропила обрешетки.
Увеличить гидроизоляционные качества кровельного покрытия.
Предотвратить образование конденсата на деревянном настиле.

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

Подкладочный материал, уложенный на ендову На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов в отделке которых применялась технология вентилируемого фасада – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;
в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;
полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;
каждую полосу крепят по периметру гвоздями;
для повышения герметизации стыков края полос промазывают битумной мастикой.

Укладка подкладочного материала на скат крыши

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Монтаж ендового ковра Это может быть интересно! В статье по следующей ссылке читайте про битумный герметик для ремонтных работ.

Монтаж битумной черепицы

Подготовительный этап устройства кровли из гибкой черепицы завершен. Можно непосредственно переходить к укладке самого кровельного материала. Первая операция на этом этапе – монтаж стартовой черепицы.

В принципе, откуда начинать укладку (с середины карниза или от края), никакой разницы нет. Но специалисты рекомендуют при длинных карнизах монтаж начинать с середины. Таким образом проще нивелировать стартовую полосу по горизонтали.

Что такое стартовая полоса. Это та же рядовая черепица, у которой отрезаны лепестки. Хотя многие производители выпускают универсальный элемент, которым покрывают карниз крыши и ее конек.

Укладку стартовой полосы производят вдоль карниза, отступив от края свеса 1,5-2 см. При этом краями она должна обязательно закрывать фронтонные планки. Этот элемент является материалом самоклеящимся. Но его обязательно пробивают кровельными гвоздями по углам и по периметру через каждые 20 см, отступив от краев полосы 2-3 см. Если для стартовой полосы используют рядовую черепицу, на обратной стороне которой нет клеевого состава, то уложенный подкладочный ковер под место установки полосы обязательно промазывают битумной мастикой.

Монтаж стартовой полосы

Монтаж рядовой черепицы

Основное требование к укладке первого ряда мягкой черепицы – отступ от нижнего края подкладочного ковра, равного 1 см. Немаловажное требование – правильное прибивание материала гвоздями. Крепежное изделие не должно врезаться в кровельный материал, оно должно его прижимать к обрешетке. Поэтому сильно прибивать или делать это косо нельзя.

При этом каждую битумную черепицу прибивают четырьмя гвоздями. Место забивание – 2,5 см от верхних краев лепестков. Делается это для того, чтобы шляпки гвоздей остались под укладываемым сверху элементом кровли из мягкой черепицы. Если угол наклона ската крыши больше 45°, то кровельный материал пробивается шестью гвоздями.

Теперь, что касается схемы укладки рядовых черепиц. Здесь все зависит от модели используемого материала. К примеру:

модель «Джаз» укладывают в независимости от расположения лепестков;
модель «Трио», «Саната» монтируют со смещением в половину лепестка.

Укладка и крепление рядовой черепицы Это может быть интересно! В статье по следующей ссылке читайте про греющий кабель для кровли.

Оформление ендовы

В первую очередь формируют зону ендовы, в которую нельзя забивать гвозди. Это расстояние по 30 см в каждую сторону от оси ендовы. Это самое уязвимое место, где скопление воды всегда большое. Поэтому делать на этом участке какие-либо отверстия запрещено.

Но саму черепицу укладывают, закрывая зону ендовы с небольшим зазором в 5 см. Только на участках, где нельзя использовать гвозди, применяют битумную мастику. Поэтому эти участки обрабатывают ею, нанося шириною 10 см, и укладывают черепицу.

Оформление фронтона

Здесь технология та же:

монтаж производят так, чтобы от края уложенной планки до кровельного материала остался зазор, равный 1 см;
гибкую черепицу приклеивают к основанию и металлической планке мастикой и одновременно крепят гвоздями.

Примыкание к трубе

Дымоход, вентиляционные трубы – элементы, которые присутствуют на крышах обязательно. Самый опасный участок – это стык этих труб с кровельным материалом, поэтому его надо герметично закрыть.

Металлический плинтус трубы

Для этого делают выкройку из ендового материала или листового железа, покрытого защитной краской. Но предварительно стенки труб закрывают по периметру листовым железом, которое к трубам крепится саморезами. Высота такого плинтуса должна составлять 30 см.

Вырезают из ендового ковра полосу шириною 50 см. Ее укладывают около труб так, чтобы она закрыла плинтус (30 см) и уложенную битумную черепицу (20 см). Способ крепления полосы – битумная мастика.

Важный момент. Сначала закрывают так нижнюю сторону трубы (имеется в виду нижнюю по скату), затем две боковые с заходом на нижнюю, и в конце верхнюю с заходом на боковые.

Далее укладывают саму черепицу, промазывая уложенный ендовый материал мастикой. С боков трубы черепицу укладывают так, чтобы до трубы она не доставала 8 см. Остается только смонтировать металлические планки, которые устанавливают так, чтобы над стенками трубы образовался козырек. Поэтому форма планок Z-образная. На трубе залают штробу, куда утапливают верхнюю полку элемента. К самой трубе планки крепят саморезами. После чего стык штробы заполняют силиконовым герметиком.

Закрытие плинтуса ендовым ковром и битумной черепицей Это может быть интересно! В статье по следующей ссылке читайте про мембранную кровлю – ее особенности и нюансы монтажа.

Герметизация кровельных проходов

Небольшие трубы, антенны создают в кровельном пироге стыки, через которые вода может проникнуть под кровельную конструкцию. Сооружая кровлю из мягкой черепицы, необходимо учесть и эти проходы. Для их герметизации используют специальные резиновые колпаки. Их укладывают так, чтобы они нижним краем заходили на уложенную черепицу на 2 см. На подкладочном ковре делают пометку, где надо вырезать сквозное отверстие под проход.

Вырезают отверстие электролобзиком.
С обратной стороны колпака наносят битумную мастику.
Колпак укладывают по месту.
Закрепляют его кровельными гвоздями, пробивая по периметру.
Сверху юбки колпака наносят слой мастики.
Проводят монтаж мягкой черепицы.
Стык кровельного материала и колпака заполняют герметиком, который сверху посыпают каменной посыпкой.

Колпак для прохода

Оформление конька

Для покрытия конька крыши используют универсальный элемент, который применялся, как стартовая полоса. Его просто разрезают на три части, каждую часть укладывают вдоль конька поперек, свесив края с каждого ската, и прибивают к обрешетке кровельными гвоздями. Укладывают вырезанные части снизу к верху по наклонному ребру конька с нахлестом в 3 см. Чтобы вырезанные части хорошо сгибались по коньку, рекомендуется их немного прогреть строительным феном.

Как закрыть конек мягкой черепицей

Для обеспечения вентиляции крыши применяют специальные коньковые элементы, в конструкции которых есть прорези или отверстия. Через последние и происходит отток воздуха из-под кровельной конструкции.

Вентиляционный элемент устанавливают по коньку, крепят к обрешетке гвоздями, а затем поверх приклеивают битумную черепицу.

Как правильно монтировать битумную черепицу на крышу в видео:

Про ошибки в монтаже битумной черепицы смотрите в следующем видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про «дом танцующего света».

Заключение по теме

Итак, крыша из мягкой черепицы готова. Никаких других операций больше не потребуется. задача производителя работ – строго следовать инструкции, которая прилагается к кровельному материалу. Надо обратить внимание на то, что есть определенные добавления или изменения в проводимой технологии по каждой модели черепиц. Они также обозначены в инструкциях.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/pravila-ustroystva-krovli-iz-myagkoy-cherepitsy/
