Как правильно сделать двухскатную крышу своими руками?

Двухскатная крыша своими руками — расчеты, инструкция по возведению

Одной из самых популярных конструкций является двускатная крыша. Ее несложно сделать своими руками без помощи опытных строителей. При возведении важно определить, каким будет ее тип, какие понадобятся материалы. Устройство крыши с двумя симметричными скатами своими руками состоит из установки основания, утепления и облицовки.

Сразу отметим, что хоть вы и сможете самостоятельно создать крышу, а вот провести уборку территории после строительных работ самим вам вряд ли удастся, так как для этого точно понадобится специальный грузовой транспорт и место, куда вы сможете выбросить мусор. Поэтому если вы у вас возникли проблемы с уборкой своего дома, то мы рекомендуем воспользоваться услугами клининговых организаций. К примеру, в этой компании соответствующие услуги стоят сравнительно недорого.

Двускатная крыша в самостоятельном исполнении: основы

Кровля с двумя скатами имеет треугольные фронтоны. Фронтоны – это торцевые части конструкции, которые образуют скаты.

Фронтоны – это торцы, которые образуют скаты крыши

Двускатная крыша состоит:

• из стропильной системы;
• мауэрлата;
• ригеля;
• подкосов;
• стоек;
• стяжек;
• обрешеток;
• упорных брусков и накладок.

Почему стоит выбрать именно такой тип кровли:

• есть различные варианты конструкции;
• просто рассчитать и установить;
• вода стекает естественным образом;
• протечки маловероятны, так как система целостная;
• экономия средств и материалов;
• есть возможность обустроить мансарду или чердак;
• легко поддается ремонту;
• прочная, устойчивая к износу.

О плюсах конструкции – в видеоролике:

Типы систем:

• Симметричная. Самая популярная, потому что простая и надежная. Симметрия помогает равномерно распределить нагрузку по всей поверхности на стены несущего характера. Выбирают любой материал (дерево, металл), вне зависимости от утеплителя. Есть запас по нагрузке. Стропила не прогибаются с течением времени. Из недостатков – нельзя обустроить жилой чердак или мансарду. Углы острые, из-за них возникают неудобства.
• Ассиметричная. Один из углов – более 45 градусов. В таком случае можно обустроить полноценную комнату под кровлей. Но нагрузка на стены распределяется по-разному, поэтому необходим точный расчет.
• Ломаная. Предусматривает обустройство полноценной комнаты или чердака под ней. Осуществить расчеты очень сложно. Без помощи профессионалов сделать это практически невозможно.

Построить ломаную крышу без помощи профессионалов практически невозможно

Приступаем к работе

Перед тем, как сделать двухскатную крышу, необходимо выбрать материал.      Основание – дерево.

Оно предпочтительнее других материалов из-за простоты в работе, доступности, возможности быстрой замены поврежденных частей и элементов, износостойкости, устойчивости к нагрузке.

Советы по выбору деревянного основания:

• идеально подойдут елка, лиственница, сосна. Они не подвергаются резкому гниению, воздействию грибка, плесени;
• для строительства необходим только сорт дерева номер один или два. Ни в коем случае (даже если бюджет ограничен, нет выбора) третий недопустим (разрушается быстрее всего);
• если есть возможность, стоит выбирать древесину из северных регионов. Там (так утверждают эксперты) материал плотнее. В нем меньше пор;
• время рубки – с февраля по март. Дерево в это время «спит», древесина плотная и достаточно сухая, именно такая нужна для возведения крыши.

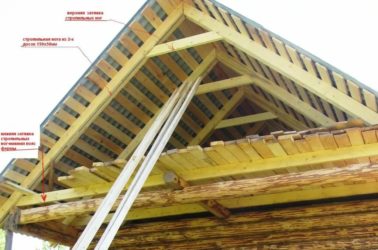

Начинаем работу с того, что мастерим стропила самостоятельно без профессиональных строителей.

Система стропильного типа – это, по сути, несколько досок (количество зависит от длины и ширины), на которые идет упор всей кровли.

Важно правильно подобрать сечение и шаг стропил (на каком расстоянии будут расположены доски). Величина шага напрямую зависима от размера доски. Правильно рассчитать шаг и длину доски поможет таблица:

Длина стропил (м)
Установочный шаг стропил (м)	3	4	5	6
0,6	40×150	50×150	50×175	50×200
0,9	50×150	50×200	75×175	75×200
1,1	75×125	75×175	75×200	100×200
1,4	75×150	75×200	75×200	100×200

Также в расчет берут:

• нагрузку от снега в холодное время года;
• массу материала, который будет покрывать конструкцию сверху;
• пролеты;
• толщину утеплительного материала.

Всегда ли нужна теплоизоляция, которая поможет сохранить тепло под кровлей? Нет. Она необходима, если планируется обустройство мансарды, жилой комнаты, чердака. В противном случае нет необходимости тратить деньги.

Если под крышей предусмотрена жилая комната, то требуется внутреннее утепление кровли

Если теплоизоляция нужна, то изнутри делают обшивку минеральной ватой. Это самый дешевый утеплитель. При этом он хорошо выполняет свои функции, служит долго, работать с ним просто – справится даже начинающий строитель.

В деле устройства двухскатной крыши дома большую роль играет не только выбор, но и обработка древесины:

• антисептиком. Она предотвращает образование грибка, плесени. Чем раньше провести обработку, тем больше вероятность того, что дерево останется целым и невредимым;
• антипереном. Состав продается в любом строительном магазине. Он повышает устойчивость древесины к огню. Обработка этой смесью не обязательна, но желательна с целью повышения безопасности.

Как построить: монтаж

Любое строительство предусматривает план кровли двухскатной крыши, чертеж, если выбрана симметричная конструкция, выглядит так:

Простой чертеж двускатной кровли

Чертеж двускатной крыши с домом

Чтобы правильно сделать двухскатную крышу, необходимо соблюдать последовательность технологического процесса:

• установить мауэрлат;
• смонтировать стропила;
• установить подкосы, стойки, схватки;
• смонтировать обрешетку, гидроизоляцию;
• утеплить кровлю;
• застелить кровлю специальным покрытием.

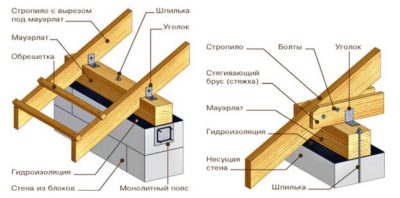

Мауэрлат – это основа, на которой держится кровля, фундамент системы, он делает кровлю единой конструкцией. Изготовлен из деревянного бруса. Служит для следующих целей:

• держит конструкцию на стенах;
• является компенсацией распирающих стропил.

К стене мауэрлат обычно прикрепляют:

• на скобы. На стене закрепляют бруски из дерева, с ними и соединяют мауэрлат;
• проволоку. Ее закладывают в кладку стены, а потом оборачивают ею брус;
• шпильки. Этот способ похож на закрепление на скобы, только шпильки – длиннее, значит, мауэрлат закреплен надежнее.

Между стеной и мауэрлатом обязательно кладут утеплитель. Если этого не сделать, то брус быстро начнет гнить и разрушаться из-за разницы температур снаружи и внутри здания. В качестве утеплителя выступают рубероид и гидроизол – недорогие, но качественные материалы, простые в эксплуатации.

Мауэрлат можно установить так, чтобы он немного выходил за пределы стен или был вровень с ними. Если части мауэрлата выступают за пределы конструкции, их делают скатными, чтобы не скапливались снег, влага, мусор.

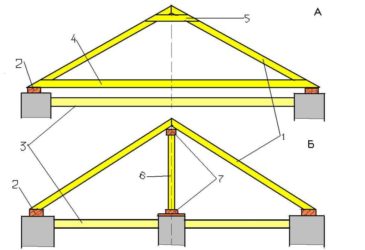

Конструкционно стропильная система двухскатной крыши в самостоятельном исполнении может быть:

Наклонная подходит для устройства двухскатной крыши любого размера. В «составе»: стойка и лежень – «дублирует» мауэрлат и принимает на себя некоторую нагрузку. Доски прислоняются друг к другу, держит их стойка. Смонтировать такое крепление стропил не составит труда. Важно качественно провести монтаж стойки.

Висячая стропильная система используется, если ширина кровли составляет около 5-6 метров. Доски крепятся на стену, которая выполняет роль несущей. Важная деталь – затяжка – это балка из дерева или металла. Она соединяет доски между собой, не давая им упасть.

Чтобы понять, как установить стропила, нужно точно высчитать размер кровли. Высчитывают его, исходя из периметра всего здания. То есть: длина кровли равна длине всего строения, ширина крыши – ширине здания.

По времени установка стропил занимает около 60 процентов от продолжительности всего процесса. Когда сделаны стропила, можно подумать о том, чем застилать поверхность снаружи. Для таких целей применяют:

• шифер;
• профлист;
• металлочерепицу.

Шифер – самый дешевый, металлочерепица – дорогой, но прочный и красивый материал. Если средства позволяют, то предпочтительнее остановить выбор именно на нем. Шифер и профнастил приходят в негодность из-за сильного ветра, обильных осадков, града. Металлочерепица выдержит практически все капризы природы.

Завершают процесс строительства двухскатной крыши своими руками укладкой кровельного материала. Начинают от краев к центру конструкции, части должны заступать друг на дружку, так создаётся дополнительный барьер для влаги, пыли, грязи, ветра. Способ крепления зависит от вида основы – наплавление, фиксация гвоздями или специальным клеем.

В заключение

В целом конструкция стропильной системы с двумя скатами выглядит просто и понятно. Перед тем как приступить к установке стропил двухскатной основы своими руками, лучше подготовить чертеж с точными расчетами. Пусть он будет хотя бы схематичным. Далее можно начинать просчитывать количество необходимого материала и другие детали. Симметричное устройство стропильной системы двухскатной крышной системы не предполагает мансарды, дополнительной комнаты или чердака под кровлей.

Значит, утепление изнутри не требуется. Нужно ли класть утеплитель под наружный кровельный материал? Это зависит от региона. На севере утепление желательно, на юге – не обязательно. Утепляют минеральной ватой, стекловатой, керамзитом, пенобетоном, пенополиуретаном, вспененным стеклом. Современные материалы – пенополиуретан и вспененное стекло – хорошо зарекомендовали себя.

Стоят в 2-3 раза дороже обычной минваты, но и служат дольше (в среднем от 10 до 15 лет, против 5-7, как в случае с минватой).

Важно точно просчитать угол наклона двускатной крыши, чтобы не возникло проблем в ходе эксплуатации. Это основные моменты того, как сделать двухскатную крышу своими руками.

Подробнее можно узнать из видео:

: 27.08.2017

Источник: https://stroimdom44.ru/kak-smasterit-dvuskatnuyu-kryshu/

Как сделать двухскатную крышу своими руками: пошаговый монтаж и выбор кровельного материала

Двускатная крыша — это один из наиболее простых вариантов крыш, применяемых при постройке небольших домов. Она имеет два наклонных ската к наружным стенам.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Окошки, называемые слуховыми, в них или на скатах крыши обеспечивают поступление света и вентиляцию чердака.

С первого взгляда кажется, что в устройстве двускатной крыши и в монтировке ее стропильного каркаса нет ничего сложного, но для того, чтобы надежно защитить строение от любых агрессивных внешних факторов, придется подойти к работе очень внимательно и ответственно, потому что просчеты в монтировке каркаса потом вряд ли уже можно будет изменить.

В данной статье Вы узнаете, как сделать двухскатную крышу, а так же устройство двухскатной крыши.

В чем отличие мансардной и нежилой двускатной крыши

Мансарда представляет собой жилое пространство, расположенное между крышей дома и потолком нижнего этажа.

Она позволяет оптимально использовать свободную площадь в качестве дополнительного жилого пространства, но в то же время требует эффективного утепления и тщательного подбора кровельного материала во избежание высокой теплопроводности летом и повышенного уровня шумов во время осадков. Примеры дизайна мансарды вы увидите здесь.

Чердак имеет то же местоположение, но в этом случае уже нежилое. Он не требует утепления и серьезных затрат при строительстве. Буферное пространство обеспечивает вентиляцию и служит помещением для хранения вещей.

Мансарда

Двухскатная конструкция: мансардная крыша и из каких частей она состоит

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

• Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
• Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
• Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
• Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.
• Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками. Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.Крепление анкерными болтами

Стропильные ноги — это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены.

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень.
Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра. От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

Мауэрлат

План двускатной конструкции

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

Правила монтажа затяжек

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют.
Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

Монтаж стоек

Двухскатная крыша своими руками: пошаговый монтаж

И сейчас мы расскажем Вам, как сделать крышу двухскатную своими руками:

• Первый этап знаменуется монтажом на продольных стенах строения опоры крыши — мауэрлата. Он принимает на себя всю нагрузку стропильной конструкции и рассредотачивает по стенам и фундаменту. Мауэрлат для двускатной крыши подготавливают из бруса или бревна с сечением 50×150 — 150×150 мм, предварительно подвергнутого обработке инсектицидными и защитными препаратами, противостоящими возгоранию и гниению.
• Если при строительстве используется лежень, то следующий шаг — это этап его закладки.
• Затем можете приниматься за установку стоек и прогона. В зависимости от Вашего проекта, стропильная система может содержать один коньковый прогон или иметь добавочные боковые прогоны. Либо может быть без них, но со стойками, подпирающими стропильные ноги. Для облегчения работы желательно соорудить леса. Стойки необходимо подготовить одинаковой длины, но если высоты стен Вашего дома по фронтону не везде одинаковые, то их придется выпиливать разными для того, чтобы уложить коньковый прогон в горизонтальное положение. В этом случае длину стоек необходимо отмерить по веревке, натянутой горизонтально промеж двух крайних точек.
• При монтаже стоек необходимо проконтролировать вертикальное положение конструкции в двух плоскостях и заранее прикрепить стойки досками к сооруженным лесам. Затем на стойки можно крепить прогоны. Далее, удостоверившись в правильном положении стоек и прогона, закрепите узлы согласно проекту.
• Потом можно приступить к монтажу стропильных ног. Если в результате подготовительных работ на выходе получилась ровная горизонтальная поверхность, Вам хватит одной размеченной стропильной ноги. В другом случае, если имеются нестыковки, придется разметить каждую путем натяжки веревки промеж двух крайних стропильных ног и выпилить в отдельности каждую промежуточную стропилину.
• Рейки, равные длине между боковыми плоскостями стропильных ног, изготавливают для выдержки требующегося шага. Иначе говоря, от длины шага, заявленного в проекте, необходимо вычесть толщину стропильных ног. До крепления стропилин, которые идут встык с рейками, конструкцию тщательно проверяют и только потом закрепляют. Далее, устанавливаются кобылки — доски, удлиняющие стропильные ноги в целях обустройства карнизного свеса.

Крыша двухскатная своими руками (чертежи и фото ниже):

Двускатная крыша своими руками пошагово: фото схемы

Конструкция двухскатной крыши с мансардой

Монтаж крыши

Выбор кровельного материала

Для крыши с углом наклона более 20C идеально подходят черепица и шифер. Крыши с меньшим уклоном будут задерживать влагу в зазорах, что будет портить покрытие. Черепичные крыши долговечны и их легко ремонтировать.

Шифер также является надежным материалом. Он влагостоек, морозоустойчив и пожаробезопасен. К тому же он достаточно недорогой и простой в установке.

Рулонные материалы применяют для плоских крыш или с углом наклона не выше 30C, иначе материал может сползти под воздействием внешних факторов.

Металлические профиль и черепица чаще применяются на крышах, уклон которых больше 10C. Это довольно стойкий и легкий материал, но при использовании их на ровной поверхности необходимо обработать места стыков качественным герметиком. Чем больше угол наклона, тем меньше должен быть внахлест листов металлопрофиля и металлочерепицы. То же самое можно сказать применительно к шиферу.

Еще один вариант — это кровельные панели, уже содержащие в себе тепло- и пароизоляцию. Монтаж их прост, но они отличаются сильной дороговизной.

Также, при устройстве двускатной крыши важно обеспечить вентиляцию помещения, находящегося снизу. А для скатных крыш обязательна система водооттока.

Как делать двухскатную крышу дома и из каких материалов зависит от Вас. В заключении, стоит отметить, что к работе стоит подойти грамотно и строим крышу двухскатную только с качественным материалом. Тогда крыша будет долговечной, надежной и стойкой.

Сравнительная характеристика кровельных материалов

В этом видео Вы узнаете, как построить двухскатную крышу:

2017-01-30

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/dvuskatnaya-montazh.html

Двухскатная крыша своими руками

Одно из самых важных сооружений будущего здания это крыша. К её проектированию и возведению нужно подходить со всей ответственностью. И чаще всего выбор падает на крышу двухскатного типа. Одна из причин – это относительная простота конструкции и её практичность в большинстве регионов. Она не дает осадкам задерживаться, а в зоне повышенной ветреной активности достаточно устойчива.

И конечно же двухскатная крыша своими руками была бы лучшим вариантом в отношении стоимости и простоты её строительства. Также данный тип позволяет обустроить чердачное помещение или же мансарду. Кстати, рекомендуем обратить внимание на статью «Какая крыша лучше: односкатная или двухскатная». Здесь вы узнаете о преимуществах и недостатках той или иной крыши.

Как сделать крышу двухскатную своими руками: подготовительные работы

Для определения размеров крыши важно учитывать ветреную нагрузку и то, насколько интенсивно выпадают осадки в вашем регионе. Меньший наклон позволяет конструкции быть более прочной. Однако это палка о двух концах: в свою очередь, слишком маленький угол не даст обустроить чердачное помещение или мансарду.

Конструкция и форма крыши создается в соответствии с планом самого дома. Нужно принять во внимание габариты здания, есть ли продольная несущая стена в центре. Если не планируется обустраивать чердачное помещение или мансарду, то можно сделать крепкую и долговечную крышу с наслонными стропилами. На фото ниже это прекрасно видно. Для строительства простой и долговечной крыши нужно выдержать угол в 45-50 градусов. В статье «Как сделать каркас двухскатной крыши» вы можете найти для себя много чего полезного на этот счет.

Не забудьте принять во внимание то, что стропила должны быть легкими, дабы не создавать на фундамент чрезмерной нагрузки.

Двухскатная крыша своими руками (чертежи и фото)

Чтобы узнать, как правильно сделать двухскатную крышу своими руками, обратите внимание на информацию, приведенную в этом подзаголовке. Перед началом строительных работ важно проработать план, по которому будет выполняться данная конструкция. Лучше всего это сделать во время строительства самого здания. В чертеже должны присутствовать:

1. система дымохода и вентиляции;
2. балки и стропильная система;
3. расположение и крепление гидроизоляции и теплоизоляции;
4. брусья для обрешетки;
5. места дополнительных креплений.

План будущей крыши даст вам наиболее точное представление о том, сколько стройматериалов потребуется на неё. Поэтому схема должна быть как можно точнее, с учетом всех нюансов. Ниже вы можете наблюдать пример правильно оформленного чертежа до того, как построить двухскатную крышу своими руками.

В составе плана должны присутствовать расчеты стропильной системы. Эти данные покажут насколько ваш крыша будет устойчивой к различным нагрузкам. В чертеже должны присутствовать:

• ливневка (о том, какой должен быть уклон у водостока читайте у нас на сайте);
• площадь комплекса;
• зоны стыковки скатов;
• схема примыкания к парапету.

Этапы составления чертежа крыши

1. Эскиз будущего комплекса. Эта часть схемы отвечает за внешний вид кровли, крыши и конструкцию. Здесь отображается стиль и цветовое решение всего строения.
2. Разработка главных элементов кровли. Эта часть отвечает за расчеты, нагрузки и используемый материал.
3. План по строительству. Здесь уже прописана четкая схема по выполнению работ, связанных с возведением крыши.

Монтаж мауэрлата

Первый этап возведения крыши подразумевает создание мауэрлата. Этот элемент устанавливается на продольных стенах дома. Его обрабатывают специальными средствами от возгорания и гниения. В данном случае берутся брусья в пределах 50мм*150мм – 150мм*150мм. Эта обвязка равномерно распределяет вес крыши по стенам здания. Данный элемент можно выполнить несколькими способами:

• В вверху стены монтируется монолитная бетонная балка с вмурованными в неё шпильками.
• В кирпич вмуровывают катаную проволоку, которая позволяет закрепить мауэрлат.
• В кладку вмуровывают длинные шпильки от 12мм.

Убедитесь, что расположение шпилек происходит с шагом не более 12см. Конец крепежного элемента должен выступать на 2-3см общей толщины гидроизоляции и бруса, который надевается на шпильки и прижимается гайками. Также важно взять широкие шайбы и подложить под гайку.

Как построить двухскатную крышу своими руками (видео монтажа стропил)

Стропильная система состоит из нескольких элементов, объединенных в одну конструкцию. Ферма является довольно таки жестким сооружением, работающим на «распор». Если дом выполнен из брусьев, то стены необходимо укрепить стяжками на уровне балок. Для этого берутся бруски размерами 100мм*150мм. Ниже вы можете посмотреть видеоролик на эту тему.

На перекрытие потолка устанавливают лежни размерами 150мм*150мм или больше. Благодаря им распределяется точечная нагрузка. Лежни укладываются по линиям расположения стен будущего чердака. Если данное помещение не планируется создавать, то их можно разместить под коньком. Шиповое соединение крепится пластиной из металла или скобой. На фото ниже отчетливо видно, как стропила монтируются к мауэрлату и какие элементы при этом используются.

Детали стропильной системы нужно делать идентичными. Тогда вес будет распределяться равномерно. Для этих целей для каждого повторяющегося элемента важно сделать шаблон.

На перекрытии здания располагают доски размерами 50мм*150мм. Собираем треугольник нужной высоты из доски-стойки (она равна длине будущей крыши) и 2-х стропильных ног, соединенных гвоздем. Конструкция поднимается несколькими людьми и ставится на центральную ось. Стропила устанавливаются на мауэрлат.

После того, как размеры были подогнаны под здание, нужно сделать фигурные запилы на стропилах, где обвязка. Стропилина должна жестко упираться в мауэрлат. Есть несколько способов крепления, но лучше выбрать надежный и при этом удобный (к примеру, металлические накладки).

Делаем двухскатную крышу своими руками (фронтон)

Фронтон – это продолжение стены, которое ограничено скатами кровли. Если это двухскатная крыша, то он напоминает форму треугольника. При монтаже стропильной системы нужно устанавливать в первую очередь крайние фермы, которые в дальнейшем послужат каркасом. Следует также проконтролировать вертикальность конструкции, чтобы её элементы имели одинаковые параметры. Вверху фронтона крепится конек. К нему присоединяются остальные стропильные элементы.

Если вы хотите сделать свес, то обратите внимание на статью «Как сделать свес крыши со стороны фронтона».

Если планируете сделать пристройку, то рекомендуем материал «Как сделать односкатную крышу пристройки».

Обязательно посмотрите, как устанавливается крыша двухскатная своими руками на видео. Ролик найдете в конце материала.

Утепление и монтаж кровли

Вначале на стропильную систему набивают обрешетку. Шаг определяется исходя из используемого материала. Если планируется профнастил (самый распространенный вариант), то рекомендуем обратить внимание на статью «Обрешетка крыши под профнастил: как правильно сделать». Также посмотрите интересное видео как сделать крышу профнастилом своими руками. Если же предполагается использование гибкой кровли, то обрешетка применяется сплошная.

Как делать крышу дома двухскатную своими руками вы теперь знаете. Что касается утепления, то это очень важен момент. Иначе зимой у вас будут большие теплопотери, что выльется в лишние расходы. Шаг стропил рассчитывают в зависимости от размера листа утеплителя. Такой подход ускоряет монтаж пароизоляции и утепления, что позволяет даже сэкономить на последних. Если соблюсти все технологии, то ваша крыша прослужит вам долгое время.

Источник: http://diyroof.ru/dvuskatnaya-krisha-svoimi-rukami/

Как построить двухскатную крышу своими руками

В настоящее время при строительстве индивидуальных домов, коттеджей, дачных домиков всё чаще используют двускатные крыши. Данные современные системы будут практичными для бани, гаража и других подобных строений. Устройство такой конструкции представляет собой две поверхности, которые располагаются под необходимым углом по отношению друг к другу.

Опор системы происходит на несущие стены, располагающиеся на одной и той же высоте. В верхней части конструкции располагается конёк, а по бокам — фронтоны. Сделать такую крышу и покрыть её кровельными материалами можно самостоятельно — это будет простой процедурой для любого домашнего мастера, который умеет пользоваться строительными инструментами.

Самые популярные виды крыш

Эти конструкции разнятся по форме, но самыми популярными видами являются (ниже приведены картинки):

• полувальмовая;
• мансардная;
• ломаная.

Первый вид системы используется на местности, где дуют сильные ветра. Такой элемент дома представляет собой обычную двускатную конструкцию, но с небольшими свесами с двух торцевых сторон. Срезанные поверхности с боков имеют по линии уклона меньшую длину, чем основные скаты.

Благодаря такой особенности возведения, здание способно выдержать большие ветровые нагрузки. Чердак получается просторным, и в нём можно обустраивать жилые или хозяйственные помещения. Фронтоны постройки отлично защищены от атмосферных осадков. Кроме этого данная система придаёт дому необычный сказочный вид.

Мансардная крыша — самая эффективная конструкция. Два пологих ската смыкаются в вершине, а два

Варианты устройства конструкции двухскатной крыши

крутых ската являются их продолжением. Данная конструкция обеспечивает лучшее обустройство мансарды.

Ломаная — это самый лучший вариант для возведения любой мансарды. На боковых сторонах делаются специальные изломы, благодаря которым получаются высокие потолки во внутреннем помещении.

При строительстве такой крыши большое значение имеет соблюдение правильных пропорций всех элементов конструкции, то есть система должна быть полностью пропорциональная с двух сторон. Но такое здание будет плохо выдерживать ветровую и другую атмосферную нагрузку, так как перелом в скате делает верхнюю часть крыши наиболее уязвимой. Нижняя часть резко направлена вниз и также является барьером для ветра.

Устройство двускатных крыш

Кровельный пирог имеет такое же устройства как и для других видах крыш. Его разделяют на:

• теплую крышу — жилую;
• холодную — нежилую.

Основное отличие — это наличие слоя утеплителя, которое варьируется, для средней полосы России, 100-200 мм. Выбор толщины утепления зависит от типа кровли и ее конструкции.

Тёплая крыша — мансарда

Стропильная система — это основной элемент крыши, на которую монтируют кровлю и внутреннюю обшивку. Она может быть использована в качестве ниши при прокладке инженерных коммуникаций. Стоит отметить, что совокупность составных элементов данной конструкции обеспечивает передачу любых внешних атмосферных нагрузок с кровли на несущие стены строения.

Устройство теплой крыши

Правильное взаимное расположение стропил (висячих и наслонных), прогонов (коньковых и боковых), связующих элементов (подкосов, распорок) и мауэрлата, позволяет добавить запас прочности, который поможет противостоять сильному ветровой нагрузке и обильному снегу.

Между стеной и мауэрлатом прокладывается качественная гидроизоляция. Крепление должно быть надёжным и прочным, так как именно на этой части крыши держится вся конструкция. Следует использовать деревянный брус сечением 100х100 или 150х150. Все стропила между собой соединяются специальными растяжками.

При проведении расчётов учитываться атмосферные нагрузки действующие на кровлю. С учётом этих параметров нужно будет выбирать необходимый материал для кровли, а также сечение и расстояние между стропилами. «Запасом прочности» в данном случае будет коэффициент от 1,5 до 3. Вес кровельной системы также учитывается. Например, если планируется использовать керамическую черепицу, тогда сечение бруса должно быть не менее 70х150 мм, с шагом равном 0,5 м.

Если стропильная система будет сделана из дерева, тогда следует выбирать прочные сорта древесины, которые не подвержены гниению. Оптимальным вариантом считается лиственница — это дешёвая, прочная древесина, стойкая к образованию разных грибков.

Размеры и взаимное расположение стропильных ног, ригелей, связок, подкосов и распорок определяется при составлении проекта дома. Все эти элементы в сборе образуют основу стропильной системы двускатной крыши. Высота конька может быть в пределах от 732 мм до 2170 мм, в зависимости от расположения стропил.

Холодная крыша — гараж, баня, беседка, теплица

По периметру такого строения также укладывается мауэрлат — деревянный брус сечением 100х50. Крепление выполняется при помощи арматуры. Гидроизоляцию для такой крыши так же рекомендуется укладывать. Стропила (брус 50х50 или 100х50) прикрепляются к мауэрлату при помощи шурупов. В верхней части крыши устанавливается конёк, выполненный из двух брусков.

Окончательный монтаж выполняется после проведения гидроизоляции. Если ширина опор стропил превышает 6 метров, тогда следует выполнять конструкцию с наслонными стропилами. Это более сложная система, которая имеет дополнительные опоры в промежутке и дополнительный конёк.

Конструкция стропильной системы

Устройство данной конструкции имеет различия в использовании опорных систем для стропил. Используют для установки висячие или наслонные системы. Можно также использовать гибридный вариант — устанавливается одновременно как висячая, так и наслонная конструкция.

Висячие устанавливаются в зданиях с расстоянием между деревянными опорами не менее 6,5 метров. Наслонные элементы применяются в домах с несущей средней стеной или со столбчатыми опорами внутри.

Стропила могут быть изготовлены из железа, железобетона или дерева. Наиболее популярны конструкции из древесины. Они получаются прочными, надёжными, с ними легко работать и производить монтаж.

Ниже приведены фото чертежей каркаса крыши.

Чертеж стропильной системы

Этапы строительства и возведения

• В первую очередь, на бетонную плиту укладывается рубероид или другая гидроизоляция. После этого крепится мауэрлат вдоль оси стены параллельно коньку. Укладка этого элемента должна происходить не ближе чем 5 см от наружной балки. Соединяется мауэрлат методом плотницкого крепления при помощи врубки на 50 см по ширине, а также закрепляется болтами и гвоздями.

• Следующий этап — крепление балок. Данный элемент крепится надёжно, чтобы крышу не снесло ветром. Крепление производится при помощи катанки или специальных металлических шпилек.

Как самостоятельно укладывать мауэрлат и балки смотрите в видео.

• Сборка стропильной системы. Конструкция крепится на мауэрлат на оба фронтона. После этого производится опора внизу у карниза. Стропила устанавливаются в верхней части конструкции. Соединение производится при помощи плотницкого способа врубки и скрепления гвоздями. Бруски размером 50х100 устанавливаются на расстоянии 60 — 100 см друг от друга. Крепление стропил производится разными способами: крепление бруса к поперечному коньку и бруса к мауэрлату.

• Стяжка. Горизонтальная стяжка необходима для защиты конструкции от «складывания» вовнутрь. Для этого используются доски толщиной равной толщине стропил. Они должны «распирать» прогоны, крепление производится болтами или гвоздями.

• Гидроизоляция. Нанесение специальной плёнки, которая не пропускает влагу. Её раскатывают поверх стропил, начиная снизу конструкции. Выше продвигаются таким же способом, отрезая от плёнки отрезок необходимой длины. Так нужно делать, пока не будет покрыта вся поверхность.

Крепление производится при помощи степлера. Если данная крыша производится для дома, тогда следует настелить утеплитель (минеральная вата, стекловата или др.). Если крыша предназначена для гаража и хозяйственных помещений, можно обойтись без данного материала.

• Обрешётка. Данная конструкция может быть выполнена из таких материалов: ОСП, ФСФ, деревянные доски, брус 50х50 или 60х60.

Перед креплением обрешётки, необходимо установить решётку из деревянных реек, которая обеспечит вентиляцию между гидроплёнкой и основной обрешёткой. На данном этапе следует соблюдать технику безопасности, чтобы не провалиться между элементов стропильной системы.

• Лицевая обработка крыши. Это завершающий этап строительства крыши. Технология проведения данного процесса зависит от выбора отделки. Работы начинаются с торца кровли. Все расчёты по расходы кровли выполняются до её приобретения. Необходимо учитывать расход кровельного материала с учётом карнизов и «нахлёстов».

Подробнее о правилах монтажа и как самому установить крышу смотрите в видео.

Утепление мансардной крыши

Основной этап создания надёжного кровельного пирога — это правильный монтаж утеплителя. Только так можно обеспечить комфортные условия для проживания в мансарде и зимой, и летом. Утепление ломаных крыш производится по тем же принципам, что утепление обычных кровельных конструкций, но с применением более повышенных требований. Утеплительный многослойный пирог мансарды состоит из таких компонентов:

• пароизоляция;
• утеплитель;
• специальный зазор для вентиляции;
• гидроизоляционный слой;
• кровельный материал.

Наличие всех слоёв считается обязательным, так как каждый из них должен выполнять свою определённую функцию.

Варианты материала для кровли

Выбор материала для кровли следует производить с учётом нагрузок на её поверхность, архитектурного решения, необходимой долговечности и огнестойкости. Нагрузки состоят из всего «пирога» крыши и веса снегового покрытия в том или ином регионе, учитывается и сила ветра.

Архитектурное решение зависит от проекта крыши — форма, габаритыи конструктивные особенности. Например, выбирая керамическую черепицу, следует соблюдать уклон не менее 30-35 градусов — это предусмотрено по технологии устройства.

В зависимости от условий эксплуатации подбирается долговечность и огнестойкость крыши. Например, не целесообразно делать капитальную крышу с использованием новейших и дорогостоящих материалов для сарая.

В настоящее время существуют такие современные кровельные материалы:

Сроки гарантийного срока каждого из этих материалов равен от 10 до 15 лет при условии правильного монтажа и эксплуатации. При этом реальная долговечность превышает эти показатели в 10 раз — от 50 до 200 лет.

Подводим итоги

• Двускатная крыша — это наиболее популярный вид крыши для любых современных построек.

• Данная система подразделяется на несколько видов в зависимости от формы, расположения стропильной системы, наличия чердака и других элементов.

• Можно сделать тёплую двускатную крышу для мансарды дома или холодную — для гаража и различных хозяйственных построек.

• Стропильная система бывает двух видов — висячая или наслонная. Изготавливается она из дерева, металла или железобетона.

• К этапам строительства крыши следует отнести: укладку рубероида; крепление балок; сборку стропильной системы; стяжку; гидроизоляцию; производство обрешётки; лицевая обработка крыши.

• Утепление мансардной крыши по тем же технологиям, что и утепление обычных конструкций, но с применением более высоких требований.

• Видов материалов для кровли существует превеликое множество. Выбор производится в зависимости от эксплуатации, нагрузок и архитектурного решения здания.

Источник: https://netosadkam.ru/kryisha/dvuhskatnaya/kak-postroit-dvuhskatnuyu.html

Строительство двухскатной крыши своими руками

Построить двухскатную крышу своими руками сможет любой человек с наличием основных строительных навыков. При строительстве вам пригодится пошаговая инструкция.

Для получения надежной кровли нужно:

• Подобрать вид крыши, подходящий конструкции здания и удобный способ сооружения, чтобы выбранный вид обеспечил прочность и надежность всей системы. Для этого нужно учесть, какой чердак вы хотите и как в будущем будете его использовать.
• Сделать расчет нужного угла наклона.
• Детально рассмотреть конструкцию всего здания.
• Подсчитать и приобрести нужное количество материалов для постройки.

Рассчитываем угол

Делать двухскатную крышу с большим углом, значит, прибавится ее высота. Соответственно, она легко справится с нагромождением снега, а также уменьшит нагрузку на стропильную систему от собственного веса и веса выпавшего снега. Но если посмотреть с другого ракурса, то высокая крыша требует больших затрат на материалы. Также резко увеличивается ее парусность. Угол наклона может варьироваться в пределах от 5 до 60 градусов.

Наименьший угол наклона указывается производителем материала. Он зависит от его типа.

• Черепица и шифер используют угол не меньший 20 градусам.
• Профнастил укладывается под углом не ниже 12 градусов.
• Если производится настил кровли из рулонных материалов, то угол зависит от количества слоев. Количество слоев повышает прочность и снижает угол. При использовании двухслойного покрытия применяемый угол не должен быть меньше 10—15 градусов. Покрытия рулонного типа 3 слоев хорошо подходят для пологой крыши с 2—4 градусами уклона.
• При применении ондулина минимальный угол — 6 градусов.
• Металлочерепица — 14 градусов.

При строительстве важно учитывать несущую способность всех элементов каркаса, а также нагрузку на стены и фундамент.

Конструктивные особенности и способы постройки

Для того чтобы сделать правильный выбор вида, рассмотрим основные виды и способы постройки двухскатной крыши, чтобы построить жилье, укрытие для автомобиля, подсобку и прочие сооружения.

Элементами, создающими основу двускатной крыши, являются:

• Горизонтальная основа — к ней крепятся стропила. Может использоваться мауэрлат — брус, что положен по стенам, служащим основной опорой. Также используются при наличии балки деревянного перекрытия.
• Стропильные ноги.
• Обрешетка — ее крепление производят к стропилам. Обрешетка служит основой для материала кровли.
• Крыша.

Элементы, которые служат для дополнения кровли:

• для укрепления прочности используют стойки, упоры, раскосы;
• мембраны, пленки — создают гидроизоляционный слой;
• утеплитель;
• контробрешетка — бруски, с помощью которых крепят гидроизоляцию. Их монтаж производят вдоль стропил;
• ветровые и перемыкающие планки;
• конек.

Выделяют несколько основных видов двухскатной крыши.

• Наслонные стропила — делают свою опору внизу и вверху на несущие конструкции. Могут быть стены или горизонтальный прогон.
• Висячие стропила — сверху опираются и крепятся друг с другом. Образуют стропильные фермы.

Как построить двухскатную крышу? Такой вопрос возникает у многих. Оптимальным и простейшим вариантом будет двухскатная крыша с наслонной стропильной системой. Но для такого типа кровли помещение, на котором она возводится, должно иметь посередине несущую стену или колонны. В таком случае комната на чердаке разделяется опорной стойкой или стеной.

Кровля с висячими стропилами производится сложнее. Для этого существует специальное руководство и теоретические материалы, с которыми необходимо будет ознакомиться. Они прольют свет на то, как правильно все соорудить и рассчитать.  Висячая система стропил позволяет сделать крышу без опорной стены посередине. Чердак в таком случае станет также просторным, при желании можно будет сделать мансарду.

Требующиеся элементы

Количество и характеристики материалов определяются по конструкции здания. Количество бруса для мауэрлата можно узнать, из размеров периметра здания, плюс небольшой запас. Материал, требующийся стропильной системе, зависит от ширины пролета, угла наклона, шага установки.

Кровельный материал непосредственно влияет на шаг устанавливаемой обрешетки.

Инструмент для строительства может быть разным, но основу составляют:

• топор, молоток с гвоздодером, ножовка, пила, рулетка;
• линейка, угольник, уровень, дрель, отвес.

Опорный брус. Установка

Монтирование мауэрлата производится несколькими способами:

1. на стены заливаем бетон и вмуровываем в него шпильки. Высота пояса составляет 20—30 см, шаг — 100—150 см. Шпилька должна быть выше бруса мауэрлата на 2 см, для того чтобы ее закрутить гайкой;
2. устанавливаем шпильки в бетон между кирпичами при кладке последнего ряда.

Для начала перед установкой нужно положить слой гидроизоляции на шпильки. Крепим мауэрлат анкерными болтами.

Монтаж стропильной системы

Сначала определяем сечение стропил. Оно зависит от длины и расстояния между ними. Расстояние должно подходить для удобной укладки утеплителя.

Нюансы установки стропильных ног следующие.

• Собираем шаблон для дальнейшей постройки стропильных ферм. Соединяем 2 доски, равные стропилу, с одной стороны гвоздем.
• Устанавливаем шаблон свободным краем на опоры для стропил. Получившийся угол будет углом наклона ската крыши. Конструкцию закрепляем гвоздями. Для фиксирования угла лучше установить поперечную планку.
• Шаблон из фанеры отлично подойдет для запилов на стропилах, которые помогут при установке.
• Вырезаем монтажные запилы. Далее делаем их соединение под рассчитанным углом наклона ската крыши. Получившийся треугольник является стропильной фермой. Поднимаем его на крышу с помощью лестницы и крепим к мауэрлату.
• По правилам для удобства первым делом устанавливаем крайние фермы. Чтобы не ошибиться нужно, закрепить временные откосы по горизонтали и вертикали.
• Протягиваем между установленными стропилами шнур. Так удобно определять уровень остальных ферм.
• Устанавливаем все стропила на просчитанном заранее расстоянии. Оно должно быть не меньше 0.6 метра.
• Завершаем установку путем укрепления с помощью подкосов, ригелей, подпор.
• Крепим коньковый брус на специальные опоры.

Водная и тепловая защита

После установки стропил для качества кровли дома своими руками производим ее изоляцию от воды и холода. Параллельно коньковому брусу крепим с внутренней стороны стропил рулонный материал. Соединения делаем внахлест и герметизируем скотчем.

Расстояние между стропилами заполняем утеплителем из минеральной ваты. Чтобы защитить кровлю от протечек или конденсата, устанавливаем гидроизоляцию. Монтируем ее с наружной стороны, используя скобы и степлер. Сверху прибиваются рейки.

Обрешетка

Последним этапом является монтаж обрешетки. Нужно использовать сухой, без сучков брус. Начинаем ее прибивать снизу от карнизов. Чтобы проверить прочность, просто встаньте на нее своим весом около 80 кг. Прогибов нет — работа выполнена отлично, построенный дом готов к эксплуатации.

Данное видео поможет вам разобраться, как построить двухскатную крышу и определится со всеми ее элементами:

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/dvuxskatnaya-krysha-svoimi-rukami.html
