Как правильно сделать ломаную крышу своими руками?

В этой статье:

Как построить ломаную крышу своими руками?

Ломаная или мансардная крыша является одной из популярных и распространенных типов кровли. Она отличается особой эффективностью и удобством в том случае, когда мансарда предполагает обустройство жилой комнаты. Излом скатов дает значительное дополнительное пространство, при этом верхний уровень выполняет функцию кровли, а нижний становится стенами для комнаты.

Дом с ломаной крышей достаточно распространен в нашей стране. Подобный тип кровли широко используется как при покрытии частных домов, так в дачном строительстве. Каркасный дом часто бывает именно с ломаной крышей. Это объясняется той особенностью, что каркасная конструкция не предполагает возведения большого дома, а мансардная кровля помогает максимально задействовать пространство второго этажа для создания еще одной жилой комнаты в дачном домике.

Ломаная кровля достаточно проста в возведении, хотя и требует особых расчетов при своем проектировании. При определенном опыте возвести ее можно самостоятельно. В статье мы рассмотрим, как построить ломаную крышу своими руками.

Проектирование

Ломаная крыша требует предварительного расчета всех элементов. Проектирование ведется в два этапа:

Расчет площади и веса кровли;
Проектирование стропильной системы с учетом полученных данных.

Стропильная система дома с ломаной крышей рассчитывается с поправкой на вес финишного покрытия. Расчет необходимого количества кровли производится путем вычисления площади крыши. Данная кровля представляет четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.

Вычислив площадь кровельного материала, нетрудно узнать его вес и в соответствии с этим проектировать стропильную систему, как способную удерживать данный кровельный материал. Кроме веса самой кровли, при проектировании стропильной системы необходимо учитывать:

Массу других элементов кровельного пирога: утеплителя, изоляционных материалов, обрешетки;
Длину стропильных ног, шаг стропильной системы и обрешетки;
Наклон скатов крыши, высоту конька;
Временные нагрузки на кровлю, такие как вес строителей, мансардных окон (если они планируются), различных ограждений и примыканий.

Выбор угла склона кровельных скатов – один из важных моментов проектирования, в основе которого лежит ряд факторов:

Тип кровельного покрытия;
Ветровая нагрузка и интенсивность осадков конкретного региона.

Классические углы наклона скатов ломаной кровли располагаются в границах 35-45° для верхнего яруса и 60° для нижнего.

Если планируется пристройка к дому с ломаной крышей, рекомендуем заранее внести это в свой план. Как правило, подобные пристройки накрываются односкатной крышей, которая является как бы продолжением одного из нижних скатов крыши.

Если конструкция дома предполагает наличие крыши с балконом, то целесообразно продлить кровельное покрытие таким образом, чтобы балкон оказывался под его скатами и не подвергался разрушительному воздействию осадков.

Выбор материалов

После завершения расчетных работ можно приступать к выбору материалов для возведения крыши. Ломаные крыши предполагают достаточно стандартный подход к формированию кровельного пирога и выбора строительных материалов:

Мауэрлат и прогоны изготавливаются из прочных толстых брусьев сечения 200*200 и 50*100 мм соответственно;
Стропильные ноги формируются из брусьев 50*200 мм;
Для создания контробрешетки и обрешетки пойдут доски меньшего сечения 50*50 или 20*90 мм;
Для создания под крышей теплого помещения понадобится утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.

Ломаная кровля и ее прочность зависят не только от точности сделанных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать брусья и доски хвойных пород деревьев с влажностью не более 20-22% без трещин и сучков.

Важно до начала монтажных работ определиться с кровельным материалом, так как от его типа зависит ряд важных особенностей стропильной системы, такие как шаг стропил и обрешетки. Мансардная кровля совместима с любым типом кровли, так как обладает достаточно простой геометрией и не дает большого перерасхода материалов.

Монтаж

Итак, как же сделать ломаную крышу? Возведение мансардной кровли своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как пошагово возвести такой тип кровли, как ломаная крыша своими руками.

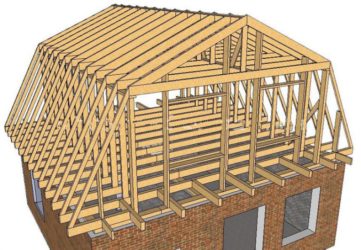

Монтаж мауэрлата и стропильной системы

Брус мауэрлата крепится по верху стен на специально подготовленные шпильки. Оптимальный шаг между шпильками равен примерно 2 метрам. Брусья мауэрлата дополнительно крепят к стенам стяжкой из проволоки. Для защиты стен от влаги под мауэрлат необходимо постелить слой рубероида.

Следующим шагом укладываются брусья перекрытий, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья могут укладываться на мауэрлат с закреплением железными уголками или в заранее сделанные в кладке стены углубления.

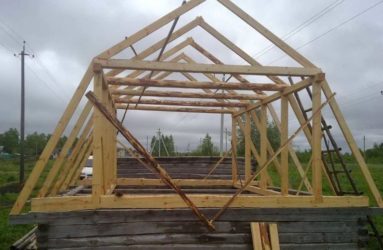

Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню. Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами.

Нижний ярус стропил имеет своей опорой мауэрлат и прогон. Стропила заранее выпиливаются под углом и крепят к опоре пластинами. Укрепление нижних стропильных ног производится подкосами, нижний край которых под углом устанавливается на балку, а верхний монтируется к стропилу болтом.

Верхние стропила также заранее выпиливаются по шаблону. В верхней части они соединяются досками или пластинками, а нижней частью вставляются в прогон с креплением уголками. Стропильные ноги дополнительно укрепляются стойкой к месту скрепления стропил и затяжке.

Утепление, обрешетка и настил кровли

После установки стропильной системы производятся работы по утеплению кровли. На стропила с внешней стороны укладывается гидроизоляция с нахлестом рулонного материала в 10-15 см. Материал крепится к стропильным ногам гвоздями. Далее работы перемещаются под кровлю. Производится укладка слоев минеральной ваты между стропилами и укрывание ее пароизоляционным материалом. Вся конструкция изнутри зашивается строительным картоном под финишную отделку внутреннего помещения.

Снаружи на слой гидроизоляции набивается контробрешетка и далее обрешетка с шагом, соответствующим типу выбранного кровельного материала.

Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка от низа ската кверху.

Мы разобрались, как сделать ломаную крышу своими силами. При следовании нашим инструкциям вы получите крепкую и надежную кровлю, которая долгие годы будет радовать вас своей эффективностью и удобством.

Источник: https://stroicod.ru/vidykrysh/drugie/kak-postroit-lomanuyu-kryshu.html

Ломаные крыши своими руками — Кровля и крыша

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

вертикальные стойки ;
затяжки — горизонтальные балки;
стропила — ребра жесткости, являющиеся скелетом всей конструкции;
подкосы — диагональные балки, поддерживающие стропила;
мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
коньковый прогон — совокупность верхних элементов стропильной системы;
бабки — крепления, обеспечивающие жесткость висячих стропил;
схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
обрешетка — каркас для крепления кровельного материала и изоляции;
кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников; между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

высота стен мансарды должна превышать 2,2 м;
должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
кровельный материал должен иметь небольшую массу;
в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

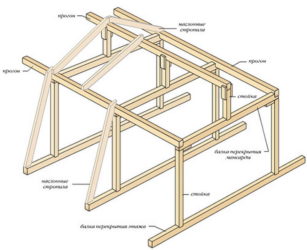

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

определение количества необходимого стройматериала;
вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

массу кровли;
примерную массу снега;
массу обрешетки;
массу паро-, гидро- и теплоизоляционных материалов;
размеры крыши;
углы установки скатов;
шаг установки элементов стропильной системы и кровельной обрешетки;
дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

сначала ставятся крайние балки с торцов здания;
между ними натягиваются бечевки для указания плоскости;
устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
на стропильных ногах выпиливаются места крепления по шаблону;
сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Источник: https://krovlyaikrysha.ru/lomanyie-kryishi-svoimi-rukami.html

Ломаная мансардная крыша своими руками. | ГЛАВНАЯ

Ломаная крыша — это по сути своей разновидность двухскатной крыши. Чаще всего люди выбирают такую конструкцию, когда хотят получить больший объём жилого пространства на мансардном этаже. А кому-то просто такая форма визуально нравится больше, чем обычная двухскатная.

В данной статье будет описана последовательность возведения ломаной крыши при опирании стропил на балки перекрытия. Далее я часто буду ссылаться на ранее опубликованные статьи «Двухскатная крыша дома своими руками» и «Стропильная система. Расчёт стропил и балок перекрытия». Поэтому рекомендую предварительно ознакомиться с их содержанием, если Вы этого ещё не сделали.

Итак, начинаем мы с того, что берём листок бумаги (лучше в клеточку) и рисуем на нём стопу нашего дома с обязательным соблюдением масштаба. Кто умеет рисовать на компьютере — замечательно. Теперь, исходя из наших личных предпочтений рисуем (также в масштабе) будущую крышу. На этом этапе нужно определиться с высотой конструкции, с углами наклона скатов и с расположением и величиной оконных проёмов.

В качестве приблизительных рекомендаций могу дать Вам схемку с пропорциями, которые обычно я использую в своей практике. На рисунке высота расположения излома 3,1 метра позволяет в конечном счёте получить чистовую высоту потолков на мансардном этаже (с отделкой гипсокартоном на каркас) не менее 2,5 метров. Углы наклона боковых скатов и верхних получаются приблизительно около 60° и 30° соответственно. Кстати угол наклона в 60° позволяет при расчете стропил боковых скатов не учитывать снеговую нагрузку. Все эти размеры не являются обязательными и Вы можете их корректировать по своему усмотрению.

Теперь нам необходимо выбрать сечения элементов стропильной системы и рассчитать их на прочность. Используем для этого программу, о которой мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». Стропила боковых скатов рассчитываем во вкладке «Строп. 1″ Выбрав подходящее сечение, нужно также выписать со схемки значение вертикальной силы реакции (красная стрелочка вверх) в верхней точке стропила. Пусть это будет «Q1, кг».

Стропила верхних скатов расчитываем во вкладке «Арка». На схемке указав в первую очередь значение L, подставляем значение h0 равное h. Выбрав сечение стропил, также со схемки выписываем значение вертикальной силы реакции но уже в нижней точке стропила. Она будет обозначена «Q, кг».

Сложив значения Q1 и Q, мы получим сосредоточенную нагрузку N, которая передаётся через стойки на балки перекрытия. Её мы используем при выборе сечения стоек и балок перекрытия.

Определившись со всеми размерами, приступаем к непосредственному возведению ломаной крыши. В качестве примера, снова возьмём коробку дома размерами 8х8 метров:

Шаг 1:

Устанавливаем мауэрлат и балки перекрытия. Подробности этого процесса уже описаны в статье «Двухскатная крыша дома своими руками», поэтому повторяться я уж не буду. Сечение балок перекрытия по расчёту принято 100х200 мм.

Шаг 2:

Выставляем по двум линиям стойки (строго вертикально), сначала крайние из бруса 100х150 мм, затем натянув шнурки — промежуточные, сечением 50х150. Расстояние между ними не более 3 метров. Все стойки закрепляем временными распорками. Чтобы не загромождать рисунок, я показал распорки только на одной стойке. Высоту стоек берём на 10 см больше желаемой высоты чистовых потолков в комнатах.

Теперь хочу озвучить одно важное замечание. Часто случается, особенно когда делается новая крыша на старом доме, что разложив балки перекрытия при взгляде на них сверху, мы не получим строгого прямоугольника. Дом может быть немного заужен в каком-либо направлении. Это не страшно, но чтобы облегчить работу, нужно поставить стойки так, чтобы из них прямоугольник обязательно получился. Это позволит нам все стропила верхних скатов сделать по одному шаблону. В противном случае стропила придётся ставить по шнурке и подрезать их по месту, а это отнимает много сил и времени.

Шаг 3:

Кладём на стойки сверху прогоны из доски 50х150 мм и устанавливаем оставшиеся недостающие стойки также сечением 50х150 мм. Никаких распорок ставить больше не нужно. Полученные конструкции будут играть роль каркаса будущих боковых стен мансардного помещения.

Шаг 4:

На прогоны устанавливаем и крепим, например, с помощью кровельных уголков, затяжки (ригеля). Сечение их для данного примера (длина затяжек — 5,5 метров), я рассчитывал по нашей программе во вкладке «Балка» в табличке «Распределённая нагрузка». При этом «Нагр.(норм.)» и «Нагр.(расч.)» были приняты равными 150 кг/м². Эксплуатационной нагрузки на них нет.

Расчёт показал, что при ширине сечения затяжек в 50 мм, высота сечения должна быть не менее 210 мм. Но я взял всё же доски сечением 50х200 мм. Недопустимый прогиб мы устраним с помощью установки подвесок (см. далее). Конечно это даст дополнительную нагрузку на стропила верхних скатов и поэтому полученные при расчёте размеры сечения стропил верхних скатов мы увеличим с 50х150 мм до 50х200 мм.

При установке затяжек (ригелей), под каждую из них примерно по середине пролёта ставим временную подпорку. При этом можно уменьшить образовавшееся провисание. Достаточно использовать дюймовку 25х150 (ни рисунке показана только одна такая подпорка). Нужны они для того, чтобы при установке стропил верхних скатов, спокойно ходить по затяжкам, не боясь, что они сломаются, ну и как я уже сказал, чтобы уменьшить провисание.

Установив все затяжки скрепляем их сверху доской (25х150 мм). Конструкция станет более жёсткой. Не ставьте эту доску строго посередине. Отступите от оси в любую сторону примерно 20 см. Зачем, будет понятно далее.

Шаг 5:

Устанавливаем боковые стропила (левый рисунок). Делается это так же, как было описано в статье о двухскатной крыше. Также готовим шаблон, делаем верхний запил, размечаем по месту нижний запил и крепим стропило.

Устанавливаем заглушки для утеплителя (правый рисунок). Кстати когда писал о двухскатной крыше, совсем про них забыл.

Шаг 6:

Начинаем установку стропил верхних скатов.

Для начала делаем шаблон стропил. Для этого возьмите подходящий обрезок доски 25х150 и временно закрепите его строго вертикально на крайнем ригеле согласно рисунку. Один из верхних углов этой доски (например, как у меня правый) должен совпадать с геометрическим центром крыши, т.е. правая грань доски совпадает с осью крыши (на рисунке пунктирная линия). Теперь берём подходящую доску (тоже дюймовку, чтобы была полегче), прикладываем её и карандашом отчёркиваем нижний и верхний запилы.

Делаем по шаблону два стропила и устанавливаем их. Работать нужно втроём. Коньковый брус здесь мы не используем. Установив первую пару стропил, закрепляем её подкосом, чтобы не упала.

Далее ставим все остальные стропила. На крышу как у нас (длина 8 метров) будет достаточно установить четыре подкоса, по два в разных направлениях. Остальные пары стропил пока нет обрешётки временно скрепляем дюймовой доской (см. рисунок).

Шаг 7:

Согласно рисунку нашиваем подвески (доска 25х150). Они предотвратят провисание затяжек (ригелей), когда мы уберём временные подпорки. Теперь мы видим, почему доску скрепляющую все затяжки мы не поставили строго по середине. В противном случае она бы сейчас мешалась.

Шаг 8:

Устанавливаем каркас фронтона и обшиваем его.

После этого делаем карнизы, обрешётку, фронтонные свесы и фронтонные отливы. Как всё это делать читайте в статье о двухскатной крыше. Расписывать всё по новой я опять же не буду.

На этом наша крыша готова. Далее приходит очередь кровельных работ. Но это, как говорится, уже другая история…

Надеюсь данная статья для кого-то окажется полезной.

Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Шатровая крыша дома своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Источник: http://stroyu-dom-sam.ru/lomanaya-kryscha/

Как построить ломаную крышу своими руками — подробная инструкция от А до Я

Ломаной называется двух- или четырехскатная крыша, скаты которой разделены дополнительными ребрами на несколько плоскостей. Такой прием позволяет создать дополнительное полезное пространство под крышей, где можно расположить мансарду, или возвести крышу над зданиями самой сложной архитектурной формы. Наиболее часто в индивидуальном строительстве встречаются ломаные двускатные крыши, которые еще называют мансардными.

Проектирование крыши

Для обустройства жилого пространства под крышей желательно, чтобы ширина дома была не менее 6 м. Это важно и для создания прочной стропильной системы. Продумайте заранее, каково будет соотношение частей скатов, будут ли на крыше мансардные окна и определите точное место их расположения. Просчитайте необходимое количество кровельного материала, утеплителя, гидроизоляции по габаритам крыши, леса под стропила, а также крепежей, создайте подробный чертеж или воспользуйтесь типовым проектом крыши.

Существуют специальные программы, которые позволяют рассчитать необходимый размер балок для стропильной системы и шаг между ними в зависимости от типа кровельного материала, то есть его веса, количества осадков зимой и прочих параметров.

Сооружение ломаной крыши необходимо предусмотреть заранее, так как под нее, при возведении дома из кирпича, газосиликатных блоков или пенобетона, необходимо залить армирующий пояс. В него предварительно закладывают резьбовые шпильки с шагом 1,5-2 метра.

Материалы

Для стропил понадобится высококачественный брус (для ног и раскосов) 5*10 см и обрезная доска толщиной не менее 3 см, для мауэрлата брус 25*25 см. Предпочтительнее древесина хвойных пород, хорошо просушенная, с остаточной влажностью не менее 22%. В целом, стропила для ломанной крыши должны быть более массивными, чем для двухскатной, что вызвано большим ее весом. Рассчитать балку на прочность поможет эта статья.
Между собой брусья и доски крепятся стальными кронштейнами и шпильками размером 8-12 мм. Также на всех этапах понадобятся болты, саморезы, гвозди и металлические скобы для кровельных работ.
Обрешетка и контробрешетка изготавливаются из деревянных реек 5*2,5 см. В качестве соединительных элементов используются детали, выпиленные из толстой фанеры.
Необходим утеплитель, гидро- и пароизолируюшие пленки.
Кровельный материал для ломаной крыши не должен быть слишком тяжелым. Подойдут металлочерепица и металлопрофиль, ондулин, битумная черепица.

Для работ по сооружению крыши необходим стандартный набор столярных инструментов, лестницы и страховочное оборудование.

Стропильная система

Перед сборкой стропил вся древесина обрабатывается согласно инструкции антисептиком и пропитывается противопожарными растворами. Для лучшего проникновения, все части будущих стропил покрываются два раза. Прежде чем приступать к дальнейшей сборке, нужно дождаться полного высыхания. В это же время целесообразно провести обработку реек для обрешетки и контробрешетки. В брусьях для мауэрлата просверливают отверстия с таким же шагом, с которым установлены шпильки.

Стропильная конструкция представляет собой соединенные по модульному принципу секции. Каждая из них может быть собрана на земле, поднята наверх, а затем уже установлена согласно чертежу, что очень упрощает работу. Стропила соединяются друг с другом под определенным углом, и от точности распила и соблюдения размеров всех частей зависит геометрия и надежность крыши в целом. Для этого удобно использовать сделанные заранее по проекту шаблоны из фанеры или металла.

На длинные стены дома укладывают 1-2 слоя рубероида и устанавливают балки для мауэрлата, которые крепят к шпилькам гайками. Важно, чтобы они шли строго параллельно друг другу, а их внутренняя часть совпадала с внутренней частью стен. Если стена толще, чем брус для мауэрлата, то кирпичом снаружи выкладывают защитный ряд. Если дом строится из бруса или бревен, то мауэрлат заменяется верхними брусьями или бревнами.

На мауэрлат крепят при помощи временных распорок вертикальные стойки. Вначале устанавливают две крайние стойки в ряду, затем натягивают между ними веревку, по которой выставляют остальные. Оптимальный шаг между стойками – 2,5 -3 м. Высота стоек должна быть на 10-15 см выше предполагаемого уровня потолка. На вертикальные стойки крепятся верхние секции, которые соединяются вверху. Все соединения закрепляются фанерными накладками, зафиксированными на брусе при помощи саморезов.

[box type=»info» ]На стойках из досок крепятся прогоны, на них – ригели. Ригели фиксируются с помощью временной подпорки и затем скрепляются досками. В верхней части монтируется брус-прогон, устанавливаются и фиксируются раскосы.[/box]

Утепление и гидроизоляция ломаной крыши

Под стропилами, изнутри помещения, при помощи скоб крепят пароизоляцию, следя за равномерным ее натяжением (подробнее о пароизоляции читайте тут). На стропила набивается контробрешетка. Между стропилами укладывают листы минеральной ваты или пенополистирола, затем следует гидроизоляция. Ее фиксируют контррейками, идущими от карниза к коньку и уложенными внахлест. Благодаря этим контррейкам обеспечивается вентиляция всего «пирога» и сохраняется целостность пленки. Гидроизоляция, уложенная несколькими слоями внахлест, минимизирует риск протечки крыши. Допустимо некоторое (до 2 см) провисание пленки.

Кровельные работы

После гидроизоляции на стропила монтируют обрешетку. Шаг между рейками зависит от выбранного кровельного материала, чтобы его было удобно крепить. Обычно это 20-25 см для мягкой кровли и 30-35 для жесткой. Чтобы в дальнейшем избежать проблем с укладкой кровельного материала, уделяют внимание прямолинейности расположения реек обрешетки.

Укладка кровельного материала на ломаную крышу происходит по той же технологии, что и на двускатную.

Типичные ошибки и советы

Ломаная крыша представляет собой довольно сложную конструкцию, по сравнению с обычной двускатной. При ее проектировании и возведении лучше обратиться к профессионалам, если опыт в строительстве невелик.
Черепица – не самый лучший выбор для ломаной крыши из-за ее большого веса. Ее лучше заменить альтернативой – битум-черепицей или металлочерепицей.
Необходимо предусмотреть вентиляцию в крыше и установить продувы в коньковой части.
Если планируется использовать мансарду в качестве жилого помещения, нужно особенно внимательно подойти к ее утеплению и не экономить на пароизоляции.

Источник: https://roof-gid.ru/vidy-krysh/lomanaya-krysha-svoimi-rukami/

Как построить ломаную крышу

При строительстве большого дома особое значение имеет внешний вид и конструкция кровли. Если говорить о внешнем виде кровли, то она способна испортить впечатления о доме или наоборот, подарить постройке красивый и необычный вид. Кроме того, современные конструкции кровли позволяют обустроить дополнительную комнату на чердаке.

Существует множество конструкций кровли, но в данной статье мы рассмотрим как сделать ломаную крышу своими руками. Также, мы обсудим как правильно обработать древесину огнеустойчивыми средствами и сделать стропильную систему.

Конструкция ломаной крыши

В последнее время все больше людей хотят увеличить внутреннее пространство дома, при этом не испортив внешний вид кровли. Для данных целей отлично подойдет ломаная крыша. Она позволяет обустроить мансардное помещение, сделав его максимально комфортным. Сразу хочется заметить, что данный тип кровли является очень дорогой конструкцией, которая при строительстве требует специальных навыков и немалых денежных вложений. Но несмотря на это, данная ломаная крыша пользуется огромной популярностью.

Данную конструкцию называют ломаной благодаря своей форме и большого количества необычных ломаных линий. Во многих случаях ломаная конструкция представляет собой двускатную форму крыши, с возможностью обустроить большое мансардное помещение. Кроме того, обустроив ломаную крышу можно с легкостью сделать на чердачном помещении высокие потолки. На обычной двускатной крыше высокие потолки сделать не получиться ввиду большой ветровой нагрузки, в то время как в ломаной, благодаря большому количеству переломов ветровая нагрузка не страшна.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Наиболее популярными можно считать четырехскатную форму кровли. Ее конструкция позволяет максимально эффективно использовать внутреннее пространство при сравнительно небольших вложениях. Также, плюсом ломаной конструкции является то, что ее можно собрать без использования тяжелой техники.

Виды ломаных крыш

Ломаные крыши различают по количеству скатов. Например, существую односкатные, двускатные или четырехскатные крыши. Каждый тип кровли подбирается в зависимости от финансовых возможностей и предпочтений хозяина дома.

Односкатная форма крыши представляет собой наиболее простую и дешевую конструкцию, которую вполне реально сделать даже своими силами. Данная кровля состоит из одного ската. Минусом ломаной кровли является то, что в большинстве случаев под односкатной кровлей невозможно обустроить большой чердак или мансардное помещение. Очень часто данная конструкция кровли применяется для хозблоков, сараев или гаражей.

Двускатная форма крыши часто применяется для домов прямоугольной формы. Конструкция состоит из двух скатов, которые располагаются противоположно друг к другу. Двускатная крыша очень популярна благодаря простоте в установке и возможности постройки большого чердака или чердачного помещения. Еще большей популярностью пользуются ломаные двускатные крыши. Пример данной конструкции можно увидеть на фото.

Четырехскатная форма крыши имеет четыре ската, благодаря которым конструкция обладает множеством плюсов. Хотя с технической точки зрения данный вариант сделать очень сложно, четырехскатная кровля обладает очень красивым видом, а также очень легким весом.

При желании можно сделать даже семиугольную форму крыши. Если говорить о том как построить ломаную крышу, то перед началом строительства нужно составить проект, благодаря которому можно будет подсчитать количество материалов и денежных вложений.

Установка мауэрлата

Перед установкой мауэрлата нужно обязательно выполнить качественную гидроизоляцию. Для данной работы отлично подойдет рубероид. Лучше всего уложить несколько слоев данного материала.

После укладки гидроизоляции можно приступать к установке мауэрлата. Мауэрлат – это брус с сечением 150×150. На брус будут укладываются стропила, на которых держится вся конструкция. Для дополнительной прочности кровли, мауэрлат крепится к стенке при помощи металлических шпилек.
Для того чтобы сделанный мауэрлат не потерял свою прочность, в нем нужно делать минимальное количество отверстий.

Обработка древесины

Перед монтажом стропильной системы нужно обработать древесину антисептиками и противопожарными средствами. В качестве защиты древесины от огня, существуют средства, которые наносятся ручным способом или при помощи краскопульта. При покупке нужно учитывать тип данного средства. Например, они существуют для открытых и закрытых участков.

Обработка дерева антисептиками защищает его от гниения, грибка или плесени. Для строительства очень часто используются водорастворимые антисептики. Они очень быстро высыхают и придают дереву хорошую паропроницаемость.

Угол наклона кровли

Для того чтобы правильно сделать ломаную крышу для дома своими руками, необходимо рассчитать угол наклона кровли. Угол наклона кровли измеряется в градусах начиная от горизонтальной линии ската. Некоторые домовладельцы, строя свой дом, пренебрегают данной работой и определяют угол наклона «на глаз». Но стоит помнить, что неправильно подобранный угол наклона может привести к тому, что кровельное покрытие очень быстро испортится под влиянием ветра или дождя.

При выборе угла наклона кровли необходимо учитывать климатические особенности местности. Например, в местности с большими ветрами не рекомендуется возводить кровлю со слишком большим углом наклона. Специалисты говорят, что увеличив наклона кровли всего на 30 градусов, ветровая нагрузка увеличивается примерно в 5 раз.

Но в местности где постоянно идет снег или дождь слишком маленький угол наклона может привести к тому, что крыша будет не выдерживать снеговой нагрузки или пропускать влагу через стыки между кровельным материалом.

Также, для выбора угла наклона обязательно нужно учитывать кровельное покрытие. Каждый кровельный материал имеет свой минимальный угол наклона. Например, для шифера оптимальным наклоном будет 30 градусов.

Совет! При выборе угла наклона ската следует помнить, что от данного показателя зависит расход кровельного материала. Поэтому если сделать угол наклона ската слишком большим, то расход материала существенно увеличится.

Для строительства двускатной кровли оптимальным углом наклона ската будет от 20 до 45 градусов.

Монтаж стропильной системы для ломанной крыши

После установки мауэрлата можно производить установку стропильной системы, которая делается из древесины. Для начала нужно установить вертикальные стропила, которые крепятся на фронтонах. Для того чтобы конструкция была ровной, процесс необходимо контролировать при помощи строительного уровня и отвеса.

Стойки необходимо временно зафиксировать распорками. Между стропилинами необходимо натянуть шнур и установить оставшиеся стойки. После этого, на стойки можно устанавливать прогоны из досок. Крепить прогоны нужно при помощи металлических уголков и саморезов. После установки прогонов, к ним можно прикрепить продольные стяжки, которые будут соединять параллельные стойки. Больше информации о стропильной системе можно увидеть из видео, которое пошагово рассмотрит строительство стропильной системы.

Совет! Перед тем как устанавливать верхние висячие стропила, нужно отметить центр кровли. Для данной работы необходимо по центру фронтонной затяжки и мауэрлата закрепить доску. Центр кровли обозначит верхний край доски. После этого основу шаблона нужно приложить к доске. Благодаря этому можно будет правильно выполнить запилы верхних стропилин.

После установки стропильной системы, можно приступать к набивке обрешетки. Но для того чтобы правильно построить ломанную крышу своими руками, нужно обязательно сделать качественную гидроизоляцию. Гидроизоляционная пленка монтируется, начиная снизу кровли. Она крепится контррейками к стропилам. Крепить пленку степлером не рекомендуется, так как под влиянием конденсата скобы очень быстро поржавеют, впоследствии чего пленка провиснет и перестанет выполнять свои функции.

Также, очень важно качественно утеплить кровлю. Утеплитель не только будет удерживать тепло в доме, но и будет служить отличной звукоизоляцией. Для утепления кровли очень часто используют минеральную вату. Она очень проста в установке и не боится грызунов.

Совет! Очень важно между слоем утеплителя и кровлей оставить продухи, которые делаются для вентиляции пространства. Если не сделать вентиляцию, то появится сырость, которая будет разрушать построенный каркас кровли.

Стоит понимать, что обрешетка набивается конкретно под выбранный кровельный материал. Например, для профлиста необходимо набить обрешетку с расстоянием между досками 50-80 см. Но для ломаной крыши отлично подойдет мягкая кровля. Это материал, для которого нужно сделать сплошную обрешетку. Хотя данный кровельный материал достаточно дорогой, он обладает отличной звукоизоляцией и долгим сроком эксплуатации.

Для мягкой кровли необходимо сделать сплошное основание. Для данной работы обычно используется фанера, доски или листы OSB. Следует отметить, что основания под мягкую кровлю должно быть идеально ровное. Погрешность должна составлять максимум 2 мм. Доказано, что кровельное покрытие с неровной обрешеткой служит намного меньше. Кроме того, кровельные материалы зачастую не скрывают недостатков обрешетки, а только их проявляют.

Если обрешетка для мягкой кровли делается из досок, то зазор между ними не должен быть больше 5 мм. Доски нужно устанавливать, начиная с карниза кровли, продвигаясь вверх. Крепить доски нужно саморезами по два штуки с обоих сторон.

Совет! Для того чтобы избежать деформации обрешеточных досок, их нужно крепить округлой стороной к деревянному каркасу.

Если обрешетка для мягкой кровли ломанной крыши делается из фанеры, то при установке нужно обязательно оставлять зазор между листами в 2 мм. Причиной этого является термическое расширение фанеры. Крепить данный материал нужно ершенными гвоздями или саморезами. Для того чтобы шляпки саморезов не царапали черепицу, их нужно утапливать в поверхность фанеры.

Вывод

Как мы увидели из данной статьи, ломаная кровля – это отличная конструкция, которая способна сделать серый и неприметный дом уникальным и необычным. При строительстве данной конструкции обязательно учитывайте мнение опытных специалистов и составьте подробный проект кровли. Также, ни в коем случае нельзя экономить на кровельном материале. К сожалению ломаная кровля покрытая такими дешевыми материалами, как например, ондулин очень быстро начинает терять свой первозданный вид и протекать. Но придерживаясь всех рекомендаций и приобретя качественные материалы, результат вас не разочарует.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/vidu-krish/kak-postroit-lomanuyu-kryshu-svoimi-rukami.html
