Как правильно сделать обрешетку под металлочерепицу?

В этой статье:

Обрешетка под металлочерепицу – как правильно сделать: шаг, размер, устройство

Обрешетка под металлочерепицу является составной частью стропильной системы.

По своему конструктивному исполнению это каркас, на котором крепится черепица из металла.

Устройство обрешетки под металлочерепицу предполагает использование качественных материалов и строгого соблюдения последовательности операций.

Установка обрешетки под металлочерепицу выполняется специалистами. При этом часть работ можно выполнить своими руками.

Обустройство кровли для индивидуального дома является важным этапом строительства, и выполнить его нужно с должным качеством.

Срок службы кровельной конструкции в целом определяется правильным выполнением всех промежуточных работ.

Классификация металлочерепицы

Основным материалом, из которого производится кровельный материал под названием металлочерепица типа каскад, служит стальной лист. С наружной и внутренней стороны на лист нанесено цинковое покрытие.

Поверх него имеется еще несколько слоев из различных материалов, которые обеспечивают необходимую надежность и эстетическую привлекательность материала.

На фото представлена структура металлической черепицы в разрезе.

Согласно техническим условиям металлочерепица имеет гарантийный срок службы 15 лет. Когда монтаж обрешетки под металлочерепицу выполнен по всем нормам и правилам, кровельный материал служит в три раза дольше.

Стоимость металлочерепицы складывается из нескольких составляющих.

На отпускную цену в магазине строительных материалов влияют следующие характеристики:

толщина стального листа;
тип полимерного покрытия;
внешняя форма и цвет;
геометрические размеры;
бренд компании-производителя.

Размер листа выбирается на этапе проектирования. Расстояние между планками, из которых монтируется обрешетка, определяется длиной черепичной волны.

Правильно рассчитанный шаг обрешетки под металлочерепицу обеспечивает ее надежное крепление. Покупая металлическую черепицу, нужно ознакомиться с сертификатом качества на данную продукцию.

Как и любой строительный материал металлочерепица имеет свои достоинства и недостатки. К числу первых относится прочность, долговечность и привлекательный внешний вид.

Установка и крепление выполняется легко — это значит, что затраты на монтажные работы невелики. Важный момент заключается и в том, что монтаж можно выполнять в любое время года.

К недостатком материала нужно отнести тот факт, что кровля этого типа требует дополнительной шумоизоляции.

Даже черепицу марки каскад или монтеррей приходится монтировать на хорошо подготовленную своими руками обрешетку. Обязательно делается для такой крыши и водоотвод особой конфигурации.

Обустройство обрешетки

Обрешетка под металлочерепицу предназначена для того, чтобы равномерно распределить нагрузку на стропила и стены дома.

На практике используется обрешетка двух типов:

Когда монтируется сплошная конструкция, то расстояние между досками оставляют в пределах 10 мм. Это требуется для того, чтобы обеспечить циркуляцию воздуха.

На решетчатую обрешетку требуется меньше материалов и она обладает меньшей массой. Тип обрешетки выбирается в зависимости от того, каков размер волны черепичного профиля.

Если делать расчет под металлочерепицу каскад, то можно выбрать решетчатый вариант конструкции.

Собираясь монтировать обрешетку своими руками, нужно выполнить точный расчет размеров конструкции. Длина волны у листа металлочерепицы типа каскад составляет 300 мм.

Из этого следует, что расстояние между досками при обустройстве крыши должно быть таким же. Ширина листа составляет 1150 мм, а максимальная длина может достигать 6 метров.

При проектировании следует учитывать величину нахлеста одного листа на другой. Формируя смету затрат на обустройство крыши, нужно закладывать резерв материалов в пределах 10% от нормативного объема.

Это правило распространяется и на металлочерепицу, и на пиломатериал.

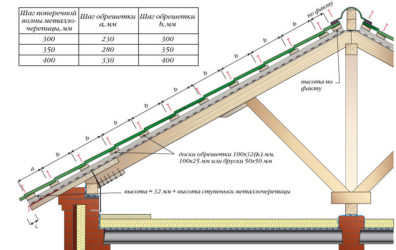

Как определить шаг обрешетки

Многолетняя практика показала, что оптимальным решением для крепления металлочерепицы будет обрешетка решетчатого типа.

Очень важно правильно рассчитать размер шага, с которым будут установлены поперечные планки.

На эти поперечные планки, в свою очередь, крепятся листы металлочерепицы.

Надо знать, что в зависимости от стандарта, длина волна черепицы может равняться 300-350-400 мм. У изделия типа каскад волна равняется 300 мм. Металлочерепица типа монтеррей – 350 мм.

Между длиной волны и шагом обрешетки должно присутствовать однозначное соответствие.

Если обрешетка будет установлена с одним шагом, а металлочерепица иметь другой размер, то монтировать такую конструкцию нельзя.

Подбор досок и бруса

Задумываясь о том, как сделать обрешетку под металлочерепицу, надо строго проконтролировать качество древесины. При монтаже крыши из металлочерепицы используются пиломатериалы хвойных пород.

Сложность кровельной системы требует высокого качества от материалов. И это качество определяется на этапе проектирования.

Доска и брус должны соответствовать заявленным в характеристиках параметрам. Это касается поперечного сечения бруса и качества поверхности досок.

Прежде чем пускать материал в дело, его необходимо просушить и обработать защитным покрытием. При этом нужно проследить, чтобы брус или доска не потеряли своих изначальных геометрических параметров.

Строительство индивидуальных домов, как правило, ведется в рамках ограниченного бюджета. Очень важно не допустить перерасхода средств при обустройстве фундамента, стен и крыши.

Затраты на установку обрешетки под металлочерепицу можно оптимизировать, используя определенные подходы.

Для этого надо выбрать облегченную конструкцию каркаса и произвести точный расчет потребности в пиломатериалах.

Все необходимые замеры на стропильной системе выполняются своими руками с помощью металлической рулетки. Решетчатая обрешетка потребует меньше досок и бруса, чем сплошная.

При замерах нужно как можно точнее зафиксировать расстояние между планками.

Многолетний опыт показывает, что размер досок имеет большой разброс от номинального значения.

Поскольку обрешетка должна обладать высокой прочностью, рекомендуется собирать ее из доски толщиной 30 мм. Такая толщина требуется из соображений безопасности.

При этом отклонения от средней ширины могут достигать пяти и более сантиметров. Доски нужно выровнять, перед тем как крепить. Калибровка легко выполняется своими руками.

Использовать для монтажа обрешетки под металлическую черепицу некондиционный пиломатериал нельзя.

Установка обрешетки

Прежде чем приступить непосредственно к работе, желательно составить план действий. Опытные специалисты могут обойтись без этого документа.

Первым действием необходимо покрыть скат крыши пароизоляционным материалом. Укладка и крепление пленки выполняется с использованием бруса сечением 40х40 мм.

Этот брус накладывается на стропила и тем самым прижимает к ним пленку. В принятой терминологии он называется контробрешеткой.

Инструкция по монтажу предписывает, что первые бруски контробрешетки крепятся по краям. Так делается для того чтобы натянуть пленку. И после этого гвоздями или саморезами крепятся все остальные.

Правильно установленная контробрешетка предназначена для того, чтобы создать вентиляционное пространство для крыши.

Свободная циркуляция воздуха предотвращает накопление влаги и образование плесени. С особой аккуратностью нужно крепить брусья в тех местах, где расположены ендовы.

В местах контакта брусьев и гидроизоляционной пленки нужно проследить за целостностью этой пленки. Иначе влага будет постоянно впитываться в древесину.

При помощи контробрешетки добиваются ровного натяжения пленки. Она не должна провисать и морщиниться.

Так гласит инструкция по применению гидроизоляционных материалов при обустройстве крыши из металлочерепицы.

Если проектом предусмотрено утепление кровли, то следующим действием укладываются плиты теплоизоляции.

Независимо от того, какой тип утепления выбран, лист теплоизоляционного материала должен находиться между двумя пленками.

Снизу утеплитель защищен от теплого и влажного воздуха пароизоляционным материалом, а сверху гидроизоляционной пленкой. На фото показана структура кровельного пирога в разрезе.

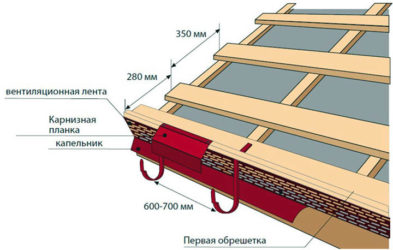

Когда гидроизоляционная пленка уложена, поверх нее набивается обрешетка. И на этом этапе очень важно выполнить крепление обрешетки таким образом, каким предписывает предварительный расчет.

Укладка и крепление стартовой доски выполняется с особым вниманием. Она прибивается на самом конце стропильного бруса. Первая доска должна быть толще, чем рядовые на 15-20 мм.

К ней крепится водосточный желоб. Следующие доски обрешетки крепятся через определенное расстояние. Этот промежуток определяется видом металлочерепицы.

Если для крыши выбрана металлочерепица каскад, то расстояние между досками обрешетки должно равняться 300 мм. На тех участках крыши, где имеются ендовы, обрешетка делается сплошной.

На видео показана обрешетка для стандартной двухскатной крыши.

Детали и нюансы

Поскольку водосточная система предусматривается в любом случае, перед монтажом обрешетки под металлочерепицу необходимо установить кронштейны для крепления желобов.

Схема отливной системы разрабатывается отдельно. И прежде чем класть первую доску в основание обрешетки, нужно убедиться, что все элементы водостоков закреплены на проектных местах.

Иногда кронштейны крепятся к нижней доске обрешетки. Особого различия между этими вариантами нет, но знать о них нужно.

Приступая к строительству дома, необходимо выполнить приблизительный расчет потребности материалов. После каждого этапа стройки выполняется корректировка предварительных расчетов.

Кровельная система считается одной из главных в доме. И экономить на ее обустройстве не принято. Работы по монтажу обрешетки и креплению металлочерепицы следует выполнять аккуратно.

Надо помнить, что металлочерепица для повторного использования не годится.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Источник: https://polvam.ru/obreshetka-pod-metallocherepicu-kak-pravilno/

Обрешётка под металлочерепицу своими руками: устройство, шаг обрешётки, расчёт и др

При устройстве кровельного пирога без обрешётки не обойтись. Но при её монтаже существует много тонкостей. Какой материал выбрать, с каким шагом устанавливать и сколько обрешётки потребуется на крышу? С этими вопросами нужно разобраться до начала монтажных работ. Особенности кровли будут зависеть от выбранного покрытия. Сделать обрешётку под металлочерепицу можно своими руками.

Устройство обрешетки

Обрешётка под металлочерепицу представляет из себя обрезные доски, которые устанавливают с определённым шагом для крепления кровельных листов. А их толщина определяется в соответствии с углом наклона ската, шагом стропильных ног, высотой снежного покрова.

В качестве материала можно использовать хвойные породы деревьев. Наиболее распространены сосновые доски.

Схему настила обрешётки необходимо подобрать до начала монтажных работ. Его тип будет зависеть от различных параметров:

При наличии отапливаемого подкровельного пространства понадобится, помимо гидроизоляции, укладка контробрешётки, которая будет создавать зазор вентиляции. Такое мероприятие позволит обеспечить удаление водяных паров из утеплителя.
Контррейка не понадобится при монтаже обрешётки на холодную кровлю. В этом случае используют гидроизоляцию в виде плёнки, укладываемую на стропила, что обеспечит дополнительную защиту подкровельного пространства от снега и дождя, которые могут попасть под стыки металлочерепицы, конька или карнизного свеса под действием сильного ветра.

Шаг обрешётки будет зависеть от вида металлочерепицы. Разные производители предлагают разные размеры ячеек. Эти рекомендации должны быть указаны в инструкции к покупаемому кровельному материалу.

Обрешётка

Так, к примеру, для металлочерепицы Монтеррей потребуется обрешётка с шагом в 35 см., а для Макси — в 40 см.

Обрешётку нужно устанавливать, не нарушая требуемого шага. Иначе ошибки могут привести к проблемному монтажу кровельного покрытия.

Сам процесс установки обрешётки под металлочерепицу нужно производить строго в определённую погоду. Должно быть сухо и безветренно. Это обеспечит безопасность высотных работ, а также исключит потребность в дополнительной защите пиломатериалов от намокания.

Для работы можно использовать также влагостойкую фанеру и ОСБ-плиты. Такая обрешётка создаст дополнительную прочность и придаст надёжность кровельному пирогу. Такого же эффекта можно добиться, установив сплошную обрешётку из обрезных досок. Но необходимо отметить, что при этом значительно увеличивается расход материала и вес кровельного пирога.

Выбор материала

Схема монтажа металлочерепицы

Экономить на материале обрешётки, которую планируется укладывать под металлочерепицу, лучше не стоит. В качестве настила для такого кровельного покрытия подойдёт лишь обрезная доска, которая отличается высоким качеством и хорошей просушкой.

Параметры выбора:

Первое и, пожалуй, самое важное требование относится к толщине обрешётки. Оптимальным выбором будет величина в 32 мм., но также допускается использование обрезных досок не менее 25 мм. Лучше всего перед тем, как приобрести материал, самостоятельно откалибровать разброс досок по толщине, который не должен быть более 2-3 мм. в одной партии.
Если разброс толщины превышает требуемую величину, то использование таких досок повлияет на образование нестыковок обрешётки на стропилах. А укладка металлочерепицы будет неровной, высок риск образования волн.
Подходящей шириной доски является величина от 10 до 15 см.
Допускается различная длина обрешёточных досок, но удобнее использовать соответствующую шагу стропильных ног. При этом можно свести к минимуму образование отходов.
Строганная доска обойдётся дороже и совсем не обязательна для работы. Минимальные отклонения по толщине будут иметь обрезные нестроганные доски, распиленные на хорошей ленточной пилораме.
Обрешётка до начала монтажа дважды обрабатывается с помощью антипирена и антисептика, чтобы исключить возгорание и гниение.

Наиболее подходящая толщина досок для обрешётки будет зависеть от того, с каким шагом установлены стропильные ноги. Соответственно, чем он больше, тем толще потребуются доски. К примеру, при шаге стропил в 90 см. используют обрешётку толщиной не менее 32 мм. А для шага в 60 см. подойдут 25-миллиметровые доски.

Особенности монтажных работ

Послойное расположение элементов крыши

Для примера будем рассматривать монтирование обрешёточных досок на кровлю с утеплителем, потому как это наиболее сложный вариант:

До начала укладки настила необходимо выполнить некоторые подготовительные монтажные работы. Гидроизоляцию размещают под металличерепичным покрытием, а крепить её нужно степлером к стропильным ногам. Антикондексационная пленка настилается внахлёст. Работы проводят, перемещаясь снизу вверх крыши. При этом подходящей шириной нахлеста будет величина не меньше десяти сантиметров.
Далее приступаем к набивке контррейки. У неё есть еще одно название, которое отражает предназначение, — вентиляционная рейка. Для этого подойдёт деревянный обрезной брус, имеющий сечение 32х50 мм. Также можно использовать доски с параметрами 32х100мм.
Обрешётка под металлочерепицу
Контррейку необходимо уложить, отступив от свеса от 15 до 20 см., и оставить место, где будет производиться крепление первой обрешёточной доски. Стартовую доску нужно выбирать с толщиной, соответствующей сумме толщин обрешётки и контррейки.
В случае установки первой обрешётки на контррейку, её толщина должна превышать рядовые элементы на 10-15 см. Это позволит избежать образования висячего выступа на краю свеса.
Правильная установка стартовой доски потребует особого внимания при монтаже. Её необходимо прибить к концу стропильной ноги, располагая по прямой линии. Делают это по всему карнизному свесу. Далее с помощью шурупов потребуется прикрутить вертикальную доску, которую также называют лобовой, и карнизную планку из металла.
Крепление водосточного жёлоба осуществляют к лобовой доске.
Первый лист металлочерепичной кровли укладывают таким образом, чтобы обеспечить выступ в 3-4 см. за край карнизной планки. Это обеспечит попадание снега и дождя непосредственно в жёлоб без возможности затекания в подкровельное пространство.
Самое сложное — правильно оформить свес. Дальнейшее крепление рядовых досок обрешётки производят с помощью саморезов или гвоздей к поверхности основания, параллельно стартовой доске.
При любом варианте крепления досок обрешётки нельзя допускать выпирания крепёжных элементов. А их размещение должно производиться по центру доски. При работе с саморезами необходимо правильно поджимать прокладки.
Для того, чтобы не ошибиться с расстоянием шага обрешётки и упростить работы по постоянному замеру, можно использовать шаблоны. Для этого подойдут две рейки соответствующей длины. Прикладывать их нужно на нижнюю доску, а по верхней части можно будет выровнять следующую доску обрешётки.
Размеры и шаг обрешётки
При работе с укладкой металлочерепицы на обрешётку конька или фронтона может возникнуть сложности с обзором мест крепежа. Листы будут закрывать настил. При отклонении шага досок обрешётки даже на, казалось бы, незначительные пару сантиметров можно просто промахнуться с размещением крепёжных элементов. Следствие — дефект в виде сквозного отверстия к кровельном покрытии.
Ещё один сложный момент в креплении досок обрешётки — коньковая часть. Необходимо учесть дополнительно к основному креплению листа металлочерепицы установку специального профиля, который будет прикрывать стык по всей длине. Для того, чтобы обеспечить такой монтаж, используют доски настила увеличенной ширины. Допустим и ещё один вариант — установка впритык двух узких обрешётин.
Монтаж кровли из металлочерепицы

При наличии дополнительных элементов на крыше, например, снегозадержателей или лестницы, потребуется усиление обрешётки. Это можно сделать, установив дополнительные опорные доски.

Соблюдение следующих важных правил гарантирует вам правильный монтаж обрешётки:

В месте, где обрешётка примыкает к коньку, трубе, мансардным окнам или ендовам, её шаг сокращается максимум до одного сантиметра. Для этих мест рациональнее использовать сплошную обрешётку.
Водосточные желоба, как правило, крепятся на кронштейны, которые необходимо устанавливать до начала работ по монтажу металочерепицы. То же самое качается карнизной планки.
Антиконденсатная пленка поможет защитить утеплитель от влаги. Укладывают её без натяжения, а минимальное провисание допускается в один-два сантиметра.
Чтобы компенсировать линейное расширение при постоянном изменении влажности воздуха, обрешётку из листового материала выполняют с зазором в 3-5 мм. Также необходимо сместить рядовые листы относительного первого на расстояние, равное половине ширины. Это позволит увеличить прочность системы стропил.

Источник: https://roof-tops.ru/montazh/kak-sdelat-obreshyotku-pod-metallocherepicu-svoimi-rukami/

Обрешетка под металлочерепицу

обрешетка под металлочерепицу

Привет, всем, в статье обрешетка под металлочерепицу рассмотрим, какой материал используется, с чего надо начинать монтаж обрешетки, тонкости данной работы.
Устройство обрешетки одна из самой главной и ответственной работы в монтаже жесткой кровли. Не качественное выполнение данной работы может привести к не возможности монтажа металлочерепицы.

Все этапы данной работы надо выполнять качественно по отработанной технологии и крыша прослужит долгие годы, защищая дом от непогоды.
Рассмотрим подробно все этапы монтажа жесткой кровли на объекте контрольно-пропускного пункта в Тобольске, крышу которого делали этим летом. Я не буду рассказывать об устройстве различных формах крыш, в нашем случае многощипцовая крыша.

Все этапы устройства обрешетки, которые я опишу в данной статье, вам пригодятся в работе с другими крышами.На жесткую кровлю в спецификации проекта указаны следующие материалы:1 мауэрлат, брус 200х1002 распорка (ригель), брус 80х1503 стропило, брус 80х2004 диагональная стропильная нога, брус 80х200

5 кобылки, брус 80х150

Ошибки при заказе материалов на обрешетку под металлочерепицу

Моя ошибка была в том, что я заказал пиломатериал в кубах и не посмотрел внимательно размеры деталей обрешетки. После того как заказ был уже сделан, из-за моей не внимательности, выяснилось надо было заказывать по размерам.

Стропила были длиной 6.6 метров. Вообще весь пиломатериал идет стандартный 6 метров, но в отдельных случаях на пилорамах делают спецзаказ более 6 метров.
На пилораме, перед отправкой бруса на объект, его в специальной камере просушили до влажности в древесине 12 процентов.

В интернете мне попалась такая информация, что если сделать обрешетку из непросушенной древесины то произойдет деформация стропильной системе, балки потрескаются и могут сломаться.

Мастер, о котором я расскажу в конце статьи, рассказывает, что делали обрешетку зимой, из не просушенного бруса и на протяжении нескольких лет крыша стояла не деформировалась и не ломалась. Я ему больше верю, так как он сделал много крыш с жесткой кровли и не один год занимался их обслуживанием.

Перед тем как пустить деревянный брус в работу по требованиям пожарной безопасности его необходимо обработать противопожарной и противогрибковой пропиткой. В этих целях используют специальную жидкость, после обработки, которой дерево не горит и не гниет.

Если вы сами будете заниматься пропиткой бруса, то правильно делается в два этапа. Первый раз пропитали, дали просушится дереву и после необходимо нанести огнебиозащиту вторым слоем.

У нас часть пиломатериалов обработали на пилораме, а часть на самом объекте с помощью распылителя. Распылитель использовали, который применяют для травли колорадских жуков.

Порошок развели в воде по инструкции, добавили пигмент, чтоб видно было нанесенную химию на дереве. Залили все это в емкость распылителя и распрыскали на брус. После обработки сам пробовал поджечь щепку от деревянного бруса, не загорелась.

В проекте указана схема расположения стропил. После монтажа мауэрлата, приступили к установке стропил. Как было выше сказано, брус под стропила был заказан короче на 0,6 метров, стал вопрос как нарастить.

Заказчику были предложены несколько вариантов наращивания:1 сращивание стропил встык2 сращивание стропил внахлест

3 сращивание стропил косым прирубом

Решили нарастить с помощью накладок с двух сторон стропильного бруса, из доски толщиной 40 мм, с на хлёстом 50 сантиметров и стянуть 4 шпильками диаметром 12 миллиметров.

Начинается монтаж обрешетки с установки в фронтонах крыши по паре стропил, с одной и другой стороны. Стропила выставляются точно по размерам и закрепляются к мауэрлату, предварительно срезанным под заданным углом в месте соприкосновения стропила с мауэрлатом.

Выставляются кобылки, крепят к мауэрлату с помощью металлического перфорированного уголка и к стропильной доске прибивают гвоздями. Гвозди забиваются насквозь конструкции и загибаются. Плюс ко всему этому данный узел обвязывают вязальной проволокой, с арматурой забитой в бетонный парапет.

Кобылка это доска или брус, который удлиняет нижнюю часть стропил для укладки на ней сплошной обрешетки, лежащей на карнизе и устройство карнизного свеса. Кроме этого карнизный свес не дает стенам намокнуть от дождя, что влияет на срок службы и теплотехнические показатели.

Размер выступа карниза 60 сантиметров. Размер карниза зависит от желания заказчика, но по строительным нормам для каменного дома не должен быть менее 45 см, для деревянного не менее 60 см.

Далее между установленными стропилами натягивают шнурку по низу кобылки и по верху конька. Для установки стропил в одной плоскости по всей длине крыше.

Стропильная система монтируется с шагом 60 сантиметров. Размер шага между стропилами рассчитан под размер утеплителя. Если крыша не утепленная можно сделать стропильную систему с шагом 80 см.

После расстановки стропильные пары в месте стыка по коньку запиливают их под углом по отношению друг к другу, так чтоб упирались друг в друга в одной плоскости.

Далее раскрепляют ригелями. В нашем случае на КПП просверлили отверстия в ригелях, наложенных с двух сторон стропильной пары. С помощью шпильки диаметром 20мм, гаек М20 и шайб стянули ригель со стропильной парой.

Переходим к монтажу самой обрешетки, отмеряем ширину карниза. Прикладываем вертикальный уровень и прибиваем первую карнизную доску толщиной 40 миллиметров. На карнизе делаем обрешетку сплошную для крепления водосточной системы, снегозадержания и в некоторых зданиях пожарного ограждения.

Обычно делают обрешетку с шагом 25 сантиметров от центра первой карнизной доски под металлочерепицу монтеррей. Вторая и третья доска укладывают с шагом 35 сантиметров и так далее до конька. Стыки на обрешетки прибивают двумя гвоздями с одной и другой стороны доски.

Узлы обрешетки под металлочерепицу

Конек обрешетки жесткой кровли делают из двух сплошных досок 150 миллиметров шириной.
Доделываем карниз, отрезаем выступающие кобылки и прибиваем лобовую доску размером 150х40 мм. Лобовая доска служит для защиты кровли, крепления водосточной системы.

В следующих статьях рассмотрим монтаж ендовой, монтаж металлочерепицы, утепление чердачного покрытия.
Статья обрешетка под металлочерепицу написана в соавторстве с Пугиным Андреем Владимировичем, под руководством которого была смонтирована вся жесткая кровля на КПП.

Из всех работающих в нашей строительной фирме на объекте в Тобольске он один оказался специалистом по жесткой кровли. Научил рабочих, как правильно производить работы на крыше. Благодаря ему прибыль от данного вида работ осталась у фирмы, а не ушла субподрядным организациям.

С Андреем. мастер по жесткой кровли

Андрей из Перми и не так давно руководил своей фирмой специализирующейся на монтаже жесткой кровли. Познакомились с ним первый раз на объекте в Кстово, он работал каменщиком. Здесь с рабочих перевелся в бригадиры и сейчас работает на должности мастера.

Источник: https://klyshko.ru/obreshetka-pod-metallocherepitsu/

Обрешетка: как правильно сделать обрешетку под металлочерепицу своими руками

Чтобы в доме было тепло и комфортно, крыша должна быть надежной и прочной. Для выполнения этой задачи огромное значение имеет обрешетка. Она может выполняться двумя способами: в виде сплошного или разреженного настила. Материалом для обрешетки может служить деревянный брус, доски, фанера, плиты OSB и металл. Этот материал кладется на предварительно установленные стропила и фиксируется гвоздями или саморезами.

С помощью обрешетки кровельное покрытие равномерно распределяют по стропам и несущим стенам, что повышает качество кровли и препятствует разрушению стен здания.

Устройство обрешетки под металлочерепицу

Устройство обрешетки зависит от вида настила, которым будет покрыта крыша, после укладки слоя утеплителя. Также на обустройство обрешетки влияет рельеф профиля.

Если используется сплошной настил — доски к брусьям прибивают плотно, оставляя промежуток в 1 см для необходимой вентиляции. В случае использования решетчатого настила укладка обрешетки становится сложнее, зато экономится расходный материал и уменьшается вес крыши.

Чтобы обеспечить долгий срок службы креплений — их нужно обрабатывать антисептиком.

Как сделать обрешетку под металлочерепицу:

Надо отметить, что чем проще конструкция крыши, тем она надежнее. Идеальнее всего — двускатная крыша, поэтому не перегружайте её декоративными элементами.

Шаг обрешетки под металлочерепицу

Чтобы вычислить шаг, необходимо выполнить определенные требования и произвести замеры.

Для фиксации металлочерепицы к обрешетке необходимо подготовить следующие материалы:

Для установки обрешетки надо подготовить:

Производители рекомендуют применять для резки:

Категорически запрещается использовать для резки болгарку или другие инструменты с применением абразивных кругов, потому что под воздействием высокой температуры разрушается защитный слой, и материал в дальнейшем будет подвержен коррозийным процессам.

Опилки от резки металла нужно убирать, чтобы они не привели к порче материала.

Монтаж обрешетки под металлочерепицу

Перед началом монтажа обрешетки нужно проложить гидроизоляцию. Она должна быть уложена таким образом, чтобы вентиляционные потоки не задерживались и беспрепятственно следовали снизу под конёк крыши и выходили наружу.

Листы теплоизоляции нужно раскатать на стропилах снизу вверх с нахлестом в 15 см. Крепятся они строительным степлером или фиксируются контррейками шириной в 5 см, места перехлеста фиксируются специальной клейкой лентой. В процессе укладки пленку переворачивать на другую сторону нельзя, иначе можно потерять функциональность материала. Для исключения деформации гидроизоляционного слоя типа натяжения или обрыва в холодный период материал кладут с небольшим провисанием между стропилами порядка 2 см.

Гидроизоляцию кладут с выступающим краем за линию стен не менее 20 см, чтобы он выходил по торцам крыши за доски. У карниза гидроизоляция фиксируется клейкой лентой по стропилу. По скату перехлест составляет 15−20 см ширины, а в местах выхода печных и вентиляционных труб — не менее 5 см захода на стенки. Чтобы гидроизоляция была более прочной и качественной, её делают в 2 слоя.

Если используется гидроизоляционный и теплоизоляционный слой, для монтажа кровли потребуется установка контробрешетки. Этим будет повышено качество крыши, появится дополнительный слой шумо- и теплоизоляции, а в пространстве под кровлей появится отличная вентиляция. Также конструкция конртобрешетки поможет исправить допущенные просчеты в монтаже стропил.

После того как уложена гидроизоляция и смонтирована контробрешетка, можно приступать к монтажу обрешетки. Потребуется брус (50×50 мм) и доски (32×100 мм), обработанные антисептиком, хорошо просушенные, не имеющие сучков и трещин.

Работа по укладке начинается с прибивания спадающих брусьев от конька, к которым затем крепятся доски. Толщина первой доски должна быть больше на 15 мм, а промежуток — меньше, чем между остальными на 5 см. Шаг обрешетки варьируется от вида черепицы и от выступа листового профиля за пределы начального бруса обрешетки.

Для защиты нижнего края обрешетки от вредных воздействий осадков устанавливается карнизная планка, которая крепится к обрешетке перед монтажом кровельного профиля гвоздями по шахматному принципу с шагом в 30 см. Планки фиксируются внахлест шириной в 10 см, чтобы избежать дребезжания при отрывистом ветре.

В местах, где расположены ендовы, вентиляционные каналы и окна делается сплошная обрешетка, на коньке прибиваются две доски противоположно друг к другу, а планки торцовой плоскости поднимаются на высоту профиля кровельного материала над обрешеткой.

Перед тем, как приступить к монтажу металлочерепицы на внутреннюю сторону ендовы фиксируется планка.

Монтаж обрешетки не является сложной строительной работой, хотя определенные навыки все же потребуются.

Источник: https://fasad.guru/krysha/krovlya/metallocherepica/obreshetka-pod-metallocherepitsu.html

Поэтапное строительство обрешетки под металлочерепицу

Для того, чтобы крыша дома прослужила много десятков лет, стала долговечной конструкцией необходимо построить обрешетку. Ведь она в некоторой мере является фундаментом кровли. Строительство обрешетки под металлочерепицу требует больших знаний и навыков, от них зависит долговечность не только кровельного материала, но и всей крыши.

Строить обрешетку под такой кровельный материал, как металлочерепица, должны профессиональные мастера. На первый взгляд такие простые и легкие монтажные работы кроют массу тонкостей и важных нюансов. В первую очередь нужно создать оптимальные условия, которые обеспечат прочность и надежность настила.

Типы обрешетки

Перед строительством обрешетки потребуется определиться, какой должен быть настил:

Конструкция обрешетки существенно зависит от того, какая будет длинна используемого профиля. Если предполагается строительство сплошной обрешетки, тогда потребуются доски имеющие размеры 32*100 мм, можно использовать брусья, у которых имеется сечение 50*50 мм.

Чтобы подкровельное пространство было обеспеченно природной вентиляцией, тогда доски или брусья нужно укладывать практически вплотную друг к другу, оставив между ними расстояние не больше 10 мм.

С укладкой решетчатого настила монтаж обрешетки под металлочерепицу несколько усложниться, но при этом нужно помнить что существенно сократятся затраты на строительные материалы. В этом случае можно сэкономить на материалах и облегчить вес конструкции крыши.

Правила, которые необходимо соблюдать, чтобы построить обрешетку под металлочерепицу.

Полезная информация! Для того чтобы конструкция обрешетки под металлочерепицу была точной и правильной, предварительно изучают технологию ее обустройства. Ведь, как известно типы кровли бывают различными, поэтому требуют строительство обрешетки с разным шагом.

Не всегда, получается, подобрать доски одинаковой толщины. Так, например если необходимо устроить обрешетку из досок с толщиной 30 мм, то при покупке может обнаружиться, что их ширина совсем не одинаковая.

Такие случаи совсем не единичные, скорее наоборот, довольно частые. Одинаковые размеры может иметь разве что калиброванная строганная доска. Поэтому перед строительством обрешетки под металлачерепицу нужно провести подготовительные работы с досками, то есть их калибровку.

Такие меры необходимы в первую очередь для того, чтобы избежать мест с резкими перепадами при конструировании обрешетки, что в свою очередь существенно затруднит укладку металлочерепицы. Калибровка поможет более-менее выровнять доски и сделать их практически одинаковой толщины. Это позволит сделать правильную стыковку досок и смежные ряды.

Полезный совет! Выбирая доски толщиной 30 мм и делая их калибровку, важно помнить, что они должны иметь некоторый запас. Связанно это с тем, что обычно при распилке толщина досок может существенно снизится, поэтому не выдержит вес человека с крупными габаритами. А ведь при укладке металлочерепицы по обрешетке придется ходить, и нет гарантии, что такую работу будет выполнять мастер, небольшого веса.

Профессиональные мастера рекомендуют не использовать для строительства обрешетки необрезную и полуобрезную доску.

Для расчета расстояния досок под такой кровельный материал, как металлочерепица пользуются определенными правилами:

шаг обрешетки зависит от вида металлочерепицы, ее профиля. Поэтому в первую очередь необходимо купить материал, и только потом решать на каком расстоянии должны находиться доски для обрешетки;
то, на каком расстоянии укладывать брусья обрешетки друг от друга, как правило, должно указываться в инструкции к типам кровли. Обычно расстояние начинают считать снизу от первой доски до верхней точки следующей;
нужно помнить, что расстояние между укладкой первых двух досок при монтаже обрешетки должно быть меньшим, чем при укладке всех последующих;
шаг контробрешетки под металлочерепицу во многом зависит от угла наклона ската кровли. Также перед тем, как строить обрешетку нужно продумать, какой должен быть выступ материала за первую доску конструкции;
поскольку, многие дополнительно обустраивают крышу водостоком, который в свою очередь бывает разной конфигурации, нужно знать, что он тоже играет важную роль в расчетах шага обрешетки. Если водосток прикреплять к лобовой доске, то он прибавит выступу, как минимум дополнительных 30 мм. Не нужно при расчетах забывать и о диаметре желоба для обустройства водостока. Например, когда его диаметр будет иметь 9 см, тогда выступ делают одинаковых размеров, при немного большем диаметре – получится выступ совсем другой;
при строительстве обрешетки нужно знать, что отсчет для выступа начинают от стропильного среза или лобовой доски. При слишком крутом наклоне крыши, металл опускается достаточно низко, таким образом, получится выступ, необходимой длинны. Если в расчетах будет допущена ошибка, то в результате вся конструкция обрешетки будет не правильной, поскольку места крепления кровельного материала не будут находиться там, где должны быть;
для того чтобы правильно рассчитать расстояние между досками, которые укладываются первыми потребуется строительный уровень. Инструмент укладывают на стропило, измеряют расстояние и делают отметку. При измерении металлочерепичного листа учитывается расстояние от самой верхней точки его волны до нижней точки;
после того, как предварительные расчеты сделаны, выдвигают уровень, как лист металлочерепицы, угольник приставляют к лобовой доске, ставят на нем выбранную точку выступа и доводят к ней уровень. Далее проводится линия в вертикальном направлении от лобовой доски до уровня и ставится метка. Таким образом, между первыми досками обрешетки останется некоторое расстояние, в котором будут уже учтены уклон ската и выступ материала;
при укладке обрешетки первая доска должна отличаться от всех остальных толщиной, для того чтобы избежать образования свисающего выступа, когда потребуется закреплять кровельный материал;
остальные доски укладываются с одинаковыми промежутками, соответственно кровельному профилю. Отметки, как правило, ставятся после каждых двух стропил. Делают это для того чтобы в процессе монтажа было легче строить обрешетку. Например, если доска будет иметь дефект или искривление, тогда ее легче будет установить по предварительно нанесенным отметкам;
когда конструкция обрешетки будет иметь пару рядов, тогда для более удобного дальнейшего ее строительства другие доски, можно поставить на скат. Это существенно ускорит монтаж обрешетки;

Важно помнить, что при строительстве обрешетки под металлочерепицу доски одного ряда соединяются непосредственно на стропиле, также само по стропилам делают разбежку стыков. Нельзя укладывать доски внахлест или стыковку всей конструкции обрешетки проводить на одном стропиле.

Монтажные работы

Правильное устройство обрешетки обеспечит надежность и необходимую прочность при изготовлении кровли. На следующем этапе мы рассмотрим монтаж обрешетки со всеми подробностями:

Металлочерепица: обрешетка укладывается по следующей схеме

брус для стропил должен иметь около 50*150 мм, для строительства обрешетки подбирают доски имеющие сечение 25*100 мм, для контробрешетки можно взять доску 25*50 мм;
соблюдают расстояние стропил, допустимые пределы 60-90 см;
в местах, где располагается свес карниза, по прямой линии прибивают первую доску, нельзя допускать даже малейшего отклонения от этой прямой. Кроме всего первая доска должна несколько отличаться от остальных толщиной, приблизительно на 1-1,5 см;
обрешетка строится следующим образом: шаг от доски, которая выходит на карниз, должен быть меньшим, чем между укладкой следующих досок. Расстояние между последующей укладкой досок должно приравниваться расстоянию укладываемого профиля черепицы, около 35-45 см;
необходимо проверить, отвечает ли расстояние между первыми двумя досками всем требованиям. Нужно уложить на землю две доски, параллельно расположенные относительно друг друга соблюдая при этом некоторое расстояние, потом на них укладывают лист металлочерепицы и определяют, достаточно ли выступа для водостока. Очень важно чтобы выступ имел правильные размеры, поскольку если он будет слишком большим, вода может переливаться через желоб, в то время, как при маленьком выступе воду будет задувать между лобовой доской и желобом. При этом не исключено, что в случае снежной зимы листы металлочерепицы будут подвергаться деформации;
все разметки проводятся с помощью рулетки, при этом начинают от доски, которая ведет к карнизу;
далее прикрепляют коньковые и торцевые планки;
ветровая доска устанавливается немного выше самой обрешетки, то есть на высоте листа металлочерепицы;
в местах, где должен располагаться конек, нужно дополнительно прибыть доски размером 25*100 мм.

Планируя обустройство водостока с крыши, перед тем как монтировать кровельное покрытие потребуется установить кронштейны, для крепления желобов. Также перед укладкой металлочерепицы необходимо позаботится о планке для карниза, которую прикрепляют по периметру кровельного свеса.

Важно! В первую очередь нужно определить места, крепления кронштейнов. Как правило, расстояние между ними должно составлять 50-60 см, крепятся они к нижней доске обрешетки. Кронштейны, которые расположены по краям, устанавливают с некоторым уклоном, остальные – наоборот, ровно.

После монтажа кронштейнов, устанавливают и закрепляют желоб. Карнизная планка, прикрепленная к обрешетке, должна нижним краем перекрывать край желоба. Такая конструкция позволит конденсату с планки попадать прямо в желоб.

Монтаж обрешетки под металлочерепицу очень важный процесс. От того, насколько правильно и точно будут выполнены строительные работы, зависит надежность и прочность всей конструкции крыши. Кроме всего намного упростится укладка кровельного материала.

Источник: https://krovlyaguru.com/vidy/cherepica/pojetapnoe-stroitelstvo-obreshetki-pod.html
