Как правильно сделать сток воды с крыши?

В этой статье:

Как сделать водосливы с крыши: правила обустройства системы водоотвода

Пока не установлены водосливы для крыши, нельзя считать строительство дома законченным. Они защищают фасад, фундамент и отмостку от разрушительного воздействия влаги. Чтобы создать такую систему, можно приобрести готовые модули, заказать сборку или соорудить ее самостоятельно. В любом случае знание общих правил пригодится.

Все о специфике устройства водосточной системы вы узнаете из предложенной нами статьи. Мы расскажем о том, как спроектировать и рассчитать водосливной контур. Подскажем, как выбрать материал для сборки и установить конструкцию для отвода атмосферной воды.

Особенности организации кровельного водостока

Смонтировать водосток для крыши не так сложно. Большинство производителей предлагают готовые схемы с подробными инструкциями по монтажу.

Основная задача — предварительно продумать, откуда и куда будет сливаться вода, правильно сделать разводку и произвести замеры. Составляя чертеж, нужно учитывать строительные нормативы и рекомендации, которые уже проверены на практике.

Разновидности сливных конструкций

Сначала нужно выбрать тип системы — внутреннюю или наружную, организованную или неорганизованную. Вид водослива зависит от этажности здания, кровельного материала.

Внутренним водосливом целесообразно оборудовать дома свыше 6 уровней. Это отапливаемые постройки с рулонной или мастичной кровлей. Внутренний водосток уместен и для плоской кровли.

Неорганизованная система оправдывает себя в регионах с малым количеством осадков, но требует хорошей гидроизоляции фундамента, откосов. Скрытый водосток эффективен и эстетичен, но сложен в монтаже и эксплуатации

Если уровней до 2, можно обойтись неорганизованной системой. Самый приемлемый и рекомендуемый по СНиП вариант для строений до 5 уровней — наружный организованный водосток. Он легче других устанавливается и не сложен в обслуживании.

Основные факторы при проектировании

Перед покупкой элементов водостока составляется чертеж периметра крыши со всеми выступами, поворотами, измеряются углы. Это помогает определиться с параметрами системы, сделать расчеты. Но проект водосточки должен базироваться на обосновании.

Существуют 3 фактора, которые учитываются при расчетах:

Площадь и конструктивные особенности кровли.
Количество осадков.
Минимально возможная температура.

Диаметр и метраж труб, количество воронок и кронштейнов — все это зависит от площади кровли. Если она не превышает 100 м2, подойдут желоба с диаметром 7-11,5 см, диаметр водосточных труб — 7,5-13 см. Если площадь крыши более 100 м2, нужны желоба с сечением до 20 см и водостоки до 16 см.

Складывая элементы водослива в единую конструкцию, нужно учитывать и рекомендации к материалу от конкретного производителя

Обычно проектирование и выбор типа водостока не вызывает сложностей. Самые простые системы создаются для односкатных и двускатных крыш. Традиционно для двускатных крыш оборудуются два отдельных желоба, для четырехскатных — непрерывный контур. У каркасных построек вертикальные трубы размещаются по несущим стойкам.

Требования к проекту водосточки:

угол ската для установки подвесных желобов должен быть более 15 градусов;
желоба подбираются с высотой бортов от 12 см;
элементы конструкции проверяются на соответствие ГОСТ 7623-75, где указаны их технические параметры, особенности маркировки;
точки слива устанавливаются на расстоянии до 24 м;
диаметр труб рассчитывается по формуле — 1,5 см на 1 м3;
угол уклона желобов составляет 0,2-0,3 градуса или от 2 до 5 мм на метр погонный.

Эти параметры могут меняться в зависимости от климатических условий. В стандартах предусмотрены параметры для восточной системы, устанавливаемой в регионах со средними показателями по температуре (минимальные риски промерзания) и осадкам (75 мм/ч).

На стадии проектирования необходимо продумать вариант системы для сбора и отвода дождевой воды, транспортируемой по водосточной системе. В идеале утилизировать ее лучше в ливневую канализацию, но могут быть и другие варианты: отвод в коллектор с последующим выбросом в водосточную канаву, фильтрующий колодец, поле фильтрации, емкость для сбора дождевой воды и т.д.

Принцип расчета деталей

По периметру крыши и длине одного ската рассчитывается количество желобов. Дальше определяется число стыков деталей и выясняется, сколько нужно соединительных элементов.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

При расчете количества труб, изогнутых элементов нужно отталкиваться от высоты, периметра строения, присутствия архитектурных выступов

Количество крепежей зависит от выбранного материала для устройства водостока: для металла межкрепежное расстояние составляет 40 см, для пластика — 70 см. Заглушки ставятся на каждый обрыв трубы, воронки — на каждый водосток.

Рассчитать точное количество материалов только по площади кровли невозможно. Две одинаковые по периметру крыши могут иметь разный по параметрам и стоимости водосток.

Нюансы обустройства кровли сложной формы

Здесь нужно собрать воду с каждого ската, эркера, целесообразно смонтировать несколько водосточек. Если обустроить систему по принципу минимума, в трубы будет попадать сильный поток, который замедлится при прохождении по желобам. Это создаст нагрузку на всю конструкцию.

Иногда дополнительные каналы для сбора воды нужны над балконами, по периметру башенок, в архитектурных надстройках. Такие места проблематично избавить от промерзания и попадания влаги.

Особую сложность представляют закругленные элементы. В этом случае делается радиусный слив из спаянных между собой желобов, который можно покрасить для эстетичности

Для люкарн и мансардных окон сливы не обязательны. Они делаются только при условии большой площади и разнонаправленности скатов.

Еще одна возможная проблема при проектировании водостока для сложной кровли — большое количество элементов. Выручает цвет: детали подбираются в тон кровле или контрастные с ней. В дизайне используется и форма профиля, когда его устанавливают как архитектурный элемент.

Выбор материалов для системы водоотвода

Качество, внешний вид, цена — три параметра, которыми руководствуются при выборе материалов для водослива. Важны и климатические условия: в регионах с солнечным жарким летом предпочтительнее металл, для территорий с повышенным уровнем влажности лучше пластик.

Сравнить пластиковые и металлические изделия для организации водостока поможет статья, посвященная разбору и оценке обеих разновидностей.

На рынке присутствуют несколько вариантов:

Оцинкованная сталь. Недорогое и простое в монтаже решение. Но сталь подвержена коррозии, поэтому долговечность конструкции сомнительна.
Полимеры. Смотрятся привлекательно, можно подобрать цвет в тон кровли, служат долго. Но отличаются умеренной хрупкостью, требуют аккуратности при установке.
Медь и алюминий. Эти материалы выглядят солидно, подчеркивают материальные возможности владельца. Срок их эксплуатации неограничен. Единственное, что останавливает от покупки медных или алюминиевых деталей, — высокая стоимость.

Вне зависимости от материала каждая система состоит из труб, сборных воронок, уголков и желобов. Устройство водосточной системы заключается в их сборке согласно заранее сделанной схеме и креплении. Детали соединяются с помощью переходников с уплотнительными прокладками.

В продаже есть клеевые системы, но они сложнее в сборке, чем конструкции на защелках. Последние для дополнительной надежности можно «подстраховать» изнутри кровельным герметиком

Важно, чтобы все необходимые составные части водослива нашлись в одной торговой точке и от одного производителя. Отсутствие чего-либо может затормозить процесс монтажа.

Подбирая детали водостока, не экспериментируйте с попытками приспособить кустарно сделанные элементы к имеющимся обстоятельствам. Лучше сразу остановиться на изделиях от проверенных производителей.

В продаже будут попадаться элементы с прямоугольным сечением. Они обычно дешевле круглых на 10-15%, но сложнее в монтаже и требуют соответствующего дизайна фасада. Их уместно использовать для обхода выступов или неудачных углов

При выборе материала имеет значение и надежность стропильной системы, она должна выдерживать вес водослива. Если есть сомнения, остановитесь на облегченных полимерных конструкциях.

Особенности монтажа элементов

Время установки водосточной системы зависит от этапа строительных/монтажных работ. Во время возведения здания ее устанавливают до укладки покрытия. В период проведения ремонта, если не планировалась смена кровли, монтаж выполняют в любое время, но кронштейны желобов в этом случае крепят к лобовой доске, а не к стропилам.

https://www.youtube.com/watch?v=76NcTeV5fcU

До недавнего времени существовали только подкровельные крепежи. Сегодня можно найти разные виды крюков, кронштейнов, которые позволяют собирать водоотливы до и после монтажа кровли.

Общий алгоритм установки выглядит так:

Определяется расположение вертикальных труб с учетом размещения дверей, окон. Обычно это углы здания или центр фасада (если длина одной стены больше 18-20 м).
В самую нижнюю точку желоба устанавливаются воронки.
Монтируются кронштейны. Основные держатели размещают на 10-15 см от воронок, остальные — на одинаковом расстоянии в 40-60 см друг от друга.
Укладывается желоб в кронштейны с учетом расширения выбранного материала.
Монтируются соединители желоба между кронштейнами с соблюдением расстояния в 10-15 см.
Соединяется желоб с воронками. Если желоб состоит из нескольких частей, удобнее их сначала собрать, а потом закрепить по условной линии, продолжающей крышу. Расстояние — около 1 см от края кровли.
Монтируются углы и заглушки. Если угол у кровли не прямой, подбираются регулируемые детали, которые подрезаются по линиям поворота. Так обходятся эркеры.
Устанавливаются трубы в 3-8 см от стены строения. Крепятся пластиковые или металлические хомуты, фиксирующие водосток к фасаду.

Расстояние от конечного слива до отмостки — от 15 см, до земли — от 25 см. Если установить ниже, появится риск образования наледи внутри труб, что может привести к разрыву.

От стены до труб должен соблюдаться отступ не менее 3 см, чтобы поверхность не отсыревала. Для обхода архитектурных элементов или изменения направления стока допустимо использование колена в 135 градусов.

Относительно недавно в продаже появились регулируемые кронштейны. С их помощью можно настраивать радиус изгиба, подкручивая шурупы

Монтаж пластиковой водосточки осуществляется при температуре от +5 градусов и выше. Сооружение металлической системы может производиться в любое безопасное для кровельщиков время, независящее от температурных показателей. После завершения установки система готова к эксплуатации.

Обслуживание готовых конструкций

Современные материалы не нуждаются в регулярном окрашивании или обработке специальными составами. Чтобы водосточная система хорошо справлялась со своими функциями, ее нужно регулярно очищать от грязи и мусора. Обычно это делается раз в год осенью.

Установленная на желобах сетка значительно облегчает задачу ухода за системой. Но она задерживает только листья, крупный мусор, а пыль и грязь все-таки попадают в водосток

Распространенный способ очистки — использование шланга, когда все загрязнения просто смываются напором воды. В продаже присутствуют и роботизированные устройства для ухода за сливами. Они оборудованы интеллектуальной системой, которая самостоятельно рассчитывает, когда и сколько раз нужно «проехать» по желобам, чтобы удалить весь мусор.

Если не следить за состоянием водосточки, мусор может заблокировать потоки, жидкость начнет скапливаться в проблемных местах и вытекать через края желобов. Дополнительная нагрузка на трубы приведет к поломке элементов и обрушению конструкции.

Для того чтобы предотвратить образование ледяных заторов в желобах и вертикальных трубах, рекомендовано ставить обогрев водостоков. С нюансами его выбора и правилами монтажа ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Составные части и особенности монтажа пластикового водостока.

Что происходит с водостоком, если его вовремя не очистить от грязи.

Чтобы надежно защитить дом от влаги, одного водостока недостаточно. Нужно позаботиться о системе водоотведения, в которую входят ливневые лотки, решетки на них, пескоулавливатели, резервуары для сбора жидкости.

Хотите рассказать о том, как сооружали водосточную систему собственными руками? Располагаете интересной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото, задавайте вопросы по спорным или неясным моментам.

Источник: https://sovet-ingenera.com/kanaliz/livnevka/vodoslivy-dlya-kryshi.html

Ливневый водоотвод с крыши дома: выбор материала и этапы монтажа, фото и видео

Одним из завершающих этапов строительства дома со скатной крышей, является обустройство водоотвода. При грамотной организации этого элемента, решается задача по предупреждению преждевременного разрушения фасада и фундамента дождевой водой. Современные сливы для крыши, выполненные из современных материалов, гармонично вписываются в любую концепцию и являются частью декоративного оформления строения.

Если хотите, чтобы дом не «подтачивали» дождевые и талые воды, необходимо обустроить правильный слив с крыши

Система водоотвода: назначение и состав

В домах со скатными крышами, водоотвод монтируется снаружи здания. В его состав входят следующие компоненты:

желоба;
трубы;
колена;
воронки;
крюки-кронштейны;
уплотнители;
соединительные элементы.

Производители водосточных систем используют различные материалы, отличающиеся как по износостойкости, так и по цене. Наибольшей популярностью пользуются:

оцинкованные модульные системы с покрытием и без такового;
пластиковые, выполненные из пвх;
классические алюминиевые;
повышенной надежности титано-цинковые;
элитные медные.

Выбирая материал, необходимо отталкиваться от назначения дома и финансовых возможностей. Если для бюджетного варианта идеально подойдет пластик, то для загородной резиденции – водосток из меди. Такая конструкция будет не только служить десятки лет без ремонта – что относится и к вариантам из титан-цинка и алюминия – но и создаст ощущение роскоши, укажет на высокий статус владельца.

Водостоки из металлов гораздо выносливее и прослужат дольше

Когда устанавливают водоотвод с крыш

В зависимости от типа водостока, его устанавливают либо до укладки покрытия кровли дома, либо после проведения этих работ.

Металлическая система, монтируемая к нижней доске настила или к стропильным ногам, крепится на длинных крюках до начала кровельных работ.

Профессиональные строители применяют этот способ при больших площадях скатов и/или при значительной пропускной способности устанавливаемой системы.

Если работы по укладке кровли уже завершены, то оптимальным вариантом станет пластиковая система, крюки для которой можно крепить на любом этапе.

Также этот способ оптимален при большой площади скатов и высокой пропускной способности системы.

Крюки для пластиковой системы можно крепить к лобовой доске уже после укладки покрытия.

Как правило, ливневые системы водоотведения с крыши, их тип и материал, определяются на этапе проектирования дома. При этом заказчик может вносить корректировки до момента, пока не будут начаты кровельные работы.

Ливневые водостоки ложатся на специальные крюки На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу разработки и монтажа систем водоснабжения, канализации и дренажа под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Ливневая система с чего начать

На этапе проектирования важно сделать правильные расчеты. Обычно, эту работу проводит компания, занимающая строительством дома. При расчетах учитываются следующие параметры:

Уклон кровли здания.
Количество точек водоотвода и водоприема.
Местоположение точек водоприема и водоотвода.

Все это зависит от территории, плана дома, вида конструкций и материалов из которых изготовлена модульная система.

На этапе монтажа водоотвода с крыши необходимо выдержать уклон желобов. Как показывает практика, оптимальный уклон на 1 метр желоба должен составлять от 2 до 5 миллиметров. При соблюдении этих параметров, ливневые воды не будут застаиваться в системе или переливаться. Правильно организованный водосток – гарантия того, что система справится даже с большим количеством осадков, что актуально для большинства регионов нашей страны.

При монтаже ливневки важно выдерживать угол наклона, чтобы при эксплуатации в трубах не застаивалась вода

Сборка водосточных желобов производится различными способами и зависит от комплектации системы. Наиболее распространенный вариант – сборка «встык» с использованием уплотнителей, в качестве которых применяются резиновые прокладки, скобы, специальные стяжки. В некоторых случаях используется силиконовый герметик или клеевые соединения.

Внимание! количество держателей и хомутов в системах может отличаться. Исходя из этого, закупку подобного материала лучше поручать профессионалам, знакомым с особенностями продукции различных производителей.

Как правильно выбрать материал для водослива с крыши

Водосливы для крыши из оцинкованной стали, обработанные полимерным покрытием, отличаются прочностью, надежностью и высокой износостойкостью. Применяются «в комплекте» с кровлями из металлочерепицы и профнастила. Такие системы быстро монтируются, что снижает общую себестоимость строения.

Водоотвод из оцинкованной стали с полимерным покрытием

Металлическая система с двойной защитой – полимер и цинк – предупреждает появление коррозии и выдерживает значительные механические нагрузки. Одно из основных достоинств – это линейные расширения, зависящие от колебаний температуры. Водосток, сделанный из металла, не требует элементов, компенсирующих линейные расширения. Стоит отметить, что в северных регионах, такие модули зарекомендовали себя, благодаря способности выдерживать снеговые нагрузки, а в южных регионах – благодаря устойчивости к ультрафиолетовому излучению.

Бюджетная система из ПВХ также отлично справится с поставленной задачей. Благодаря составу пластика, такие модули практически инертны к негативному влиянию окружающей среды. Среди основных преимуществ можно выделить:

скорость и простоту монтажа;
легкий вес;
восстановление исходной формы после механического воздействия;
устойчивость к коррозии;
отсутствие шумовых эффектов даже при сильных осадках;
широкая цветовая гамма.

Кроме того, производители выпускают нестандартные элементы, позволяющие производить эстетичный монтаж в домах с эркерами.

Водоотводы из ПВХ стоят дешевле, но свою работу выполняют отменно Это может быть интересно! В статье по следующей ссылке читайте про пластиковые водоотводы подробнее.

Как устанавливается водосток

Установка любого типа водостока требует не только определенных навыков, но и достаточно обширную материально техническую базу. Кроме того, помимо самой конструкции, понадобятся такие дополнительные расходные материалы, как антикоррозийный крепеж.

Водоотвод с кровли устанавливается сверху вниз и происходит по строго определенному плану:

Монтаж водосточного желоба:

Закрепляются желоба, предназначенные для водосбора. Они размещаются ниже уровня ската крыши, и имеют уклон в сторону воронки – приблизительный интервал 3 сантиметра – через каждые 10 метров. Для этого, наносится разметка с указанием точных точек крепления кронштейнов.
В нижней отметке устанавливается воронка, а в верхней – кронштейн.
Между этими, первыми элементами системы, натягивается бечёвка.
По имеющемуся уровню, крепятся другие кронштейны и муфты соединения.
Расстояние между кронштейнами и воронкой – 10 см.
После завершения работ по установке кронштейнов, на них фиксируется сам водосточный желоб.
Стыки между желобами фиксируются с помощью муфты.

Схема монтажа водостока в разрезе

Внутренние и наружные уголки, предназначенные для соединения желоба на углах дома, закрепляются и закрываются специальными заглушками.

Монтаж системы стока:

Трубу необходимо закрепить жестко в верхней части, для чего используются специальные хомуты.
В нижней части крепление проводится, с так называемым, проскальзыванием.
К воронке прикрепляется колено с уже прикрепленным к нему вторым коленом, ориентация которого направлена в противоположную сторону.
Труба слива максимально притягивается к стене дома.
Второе колено крепится к стене при помощи хомута.
Сливное колено закрепляется на расстояние 30 см от поверхности почвы.

Все элементы стоковой системы должны быть установлены строго вертикально, для чего используются специальные строительные инструменты.

Водоотводы проводятся до септика, куда и сливаются все стоки Это может быть интересно! В статье по следующей ссылке читайте про систему дренажа и ливневой канализации на дачном участке.

Выбор системы водоотлива: рекомендации специалистов

Как уже говорилось, выбор системы водоотлива производится с учетом особенностей вашего региона, концепции строения, стоимости работ и материалов.

Современные производители предлагают огромное количество вариантов систем, которые можно монтировать как на строящиеся здания, так и на уже готовые дома.

Большинство владельцев домостроений, предпочитают не вникать в особенности обустройства ливневой системы, полагаясь на профессионализм сотрудников строительных компаний. Однако, с некоторыми нюансами ознакомится не помешает:

В идеале, все элементы должны быть от одного производителя. Это обеспечит надежность монтажа и отсутствие протечек.
При выборе оцинкованных систем, учитывайте, что неэстетичный вид широкой воронки компенсирует погрешности изготовления деталей.
Кровля, водосток под которой выполнен без желобов, не будет протекать, благодаря надежности конструкции. Однако, вы можете столкнуться с некоторыми сложностями при монтажных работах.

Водосточные трубы с крыши плавно переходят в сточные трубы, прячущиеся под землей

Срок службы оцинкованных труб и систем, изготовленных из них, при надлежащем уходе, может превышать 25 лет.
Металлические системы, покрытые цинко-полимерным материалом, смотрятся привлекательно, защищены от коррозии, не требуют специального ухода и служат до 50 лет. Кроме того, существует возможность заказать индивидуальные конструкции водостоков и выбрать цвет, соответствующий дизайну дома.
Перед установкой конструкций из пластика в северных регионах, необходимо проконсультироваться со специалистами.

Как должен проводиться монтаж водостоков покажет видео:

Правила эксплуатации

Не забывайте о том, что любая система водоотлива с крыши требует регулярного ухода. Во избежание заторов, ее необходимо прочищать, что можно делать как самостоятельно, так и пользуясь услугами специализированных компаний.

Если придомовая территория имеет подземную ливневую систему, оптимальным вариантом будет выведение водостока сразу в ливневый колодец.

Так выглядит водосточная система частного дома в готовом виде

Убедитесь, что ваша система водоотлива содержит такой элемент, как сетка для фильтрации крупного мусора.

Это может быть интересно! В статье по следующей ссылке читайте про дренажные системы загородного участка: их особенности, типы и проектирование.

Заключение

В завершение, хотелось бы акцентировать внимание владельцев домов, на том, что устройство водостока для скатных крыш – дело довольно непростое. Наша статья носит исключительно ознакомительный характер и не предназначена быть руководством для проведения работ по расчету и установке ливневок, ведь в каждом отдельном случае есть своя специфика выбора материала и способов монтажа.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, специализация — мягкая кровля, опыт более 10 лет

Николай Терентьев

Источник: https://m-strana.ru/articles/livnevyy-vodootvod-s-kryshi-doma/

Водосток с крыши, водосточные желоба и трубы

Крыша дома собирает дождевую и талую воду с довольно большой поверхности. Чем больше площадь крыши, тем значительнее количество воды, сбрасываемой с крыши в единицу времени. Необходимо организовать отвод воды с крыши так, чтобы она не заливала стены дома, не замачивала грунт, на который опирается фундамент дома, и не создавала “ реки и озёра” на участке.

Способ отвода воды с крыши выбирают в зависимости от конструкции крыши, эстетических предпочтений и бюджета строительства.

Водосточные системы из желобов и труб

Самое популярное решение для отвода воды с крыши – это водосточные системы, основными элементами которых являются подвесные желоба и водосточные трубы.

В состав водосточной системы каждый производитель также обычно включает угловые элементы, защитные сетки, ревизии, детали крепления – кронштейны, держатели, хомуты и пр.

Максимальный размер желоба в сечении обычно укладывается в пределы 100 – 150 мм., а водосточной трубы 70 – 100 мм. Желоба выпускаются разной формы: полукруглые, полуовальные, трапецевидные, прямоугольные или более сложной формы. Форма водосточных труб должна соответствовать форме желоба. Форму желоба обычно выбирают из эстетических соображений. Все элементы системы легко стыкуются между собой и при правильном монтаже исправно отводят воду.

Детали водостоков могут быть изготовлены из ПВХ – пластика, оцинкованной стали, алюминия, меди или сплава титана и цинка. Для домов эконом – класса обычно используют водостоки из пластика или стали. Системы из других материалов значительно дороже.

Плюсы и минусы водосточной системы из ПВХ пластика

Водосточная система из ПВХ пластмассы обладает следующими достоинствами:

Имеет минимальную стоимость по сравнению с системами из металла.
Необычайно гладкая поверхность желобов и труб препятствует накоплению загрязнений.
Высокая стойкость к коррозии.
Простой монтаж, не требующий высокой квалификации и специальных дорогих приспособлений. Собрать водосток из пластика доступно своими руками. Необходимо лишь соблюдать рекомендации производителя.
Детали прокрашены в массе, поэтому царапины на его поверхности малозаметны.

Выбирая водосточную систему из пластика следует также учитывать и такие её особенности:

Не очень высокая стойкость к воздействию низких и высоких температур. Рабочая температура деталей от -30оС до +60оС. При низких температурах элементы из пластика становятся более хрупкими.
При изменении температуры коэффициент линейного расширения пластмассовых деталей в 7 раз больше, чем у стальных. При изготовлении и монтаже водостоков из пластика принимают специальные меры, позволяющие деталям менять размеры без их разрушения.
При действии на водосточную систему значительных механических нагрузок пластиковые детали трескаются и разрушаются, а металлические сминаются.

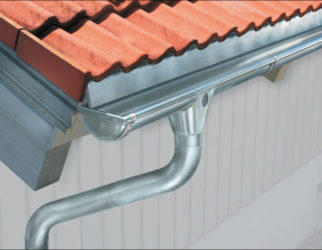

Элементы водостоков из оцинкованой стали часто имеют полимерное покрытие широкой цветовой гаммы, что позволяет легко подобрать цвет водостоков под цвет фасада или кровли. Детали системы из стали с полимерным покрытием соединяют между собой замками или скобами с защелками через резиновые прокладки.

В условиях российских снежных зим на свесах крыши, в желобах и водосточных трубах часто образуется наледь. Лед препятствует стоку воды с кровли, закупоривает желоба и трубы. Под весом наледи желоба и трубы деформируются и разрушаются.

Для защиты от наледи, увеличения долговечности и беспроблемной работы водостоков, на свесе крыши, в желобах и трубах монтируют греющие электрокабели. Система обогрева добавляет к стоимости сооружения водостоков заметную сумму. Плюс к этому — ежегодные затраты на оплату электроэнергии.

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

Se=(b+h/2)*c,

где: b — расстояние по горизонтали от карнизного свеса до конька крыши; h — высота крыши; с — длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se, с которого отводится вода, менее 57м2, то достаточно желоба диаметром 100 мм. и водосточной трубы диаметром 70 мм.

При площади ската Se до 97 м2, диаметр желоба увеличивают до 125 мм. Желоба диаметром 150 мм. будут обеспечивать отвод воды со ската площадью Se не более 170 м2. Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм.

Монтаж водостоков крыши – водосточных желобов и труб

Выполнить монтаж водосборных подвесных желобов и водосточных труб на крыше вполне по силам застройщику самостоятельно.

Три способа установки кронштейнов для крепления подвесного желоба.

Для качественного монтажа водостоков необходимо:

Внимательно изучить инструкцию производителя по монтажу водосточной системы и тщательно выполнять рекомендации, изложенные в руководстве.
Кронштейны для желобов и держатели для труб устанавливать на расстоянии не более указанного в руководстве по монтажу. Обычно шаг кронштейнов для желобов 0,35-0,5 м.
Обязательно обеспечивать уклон желобов в направлении водосточной трубы 0,5 – 2% (5 – 20 мм. на 1 м. длины желоба). При таком наклоне желоба будут сами очищаться потоком дождевой воды. Минимальный уклон желоба не менее 0,2% (20 мм. на 10 метров длины).
Край желоба должен располагаться, как минимум, на 3 см. ниже плоскости кровли, иначе сползающий с крыши снег будет повреждать желоб.
Наружный край желоба необходимо размещать от свеса кровли на расстоянии 1/2 — 2/3 ширины желоба, тогда вода всегда будет попадать в желоб.
На крутых скатах крыши выполнить два последних условия бывает невозможно. В этом случае для защиты от снега обязательно устанавливают на крыше барьеры для его задержания.
Наружный край желоба располагают чуть ниже внутреннего, тогда вода, переливающаяся через край желоба при сильном дожде, не попадет на фасад.
При монтаже желобов в местах соединений выдерживайте тепловые зазоры, рекомендованные производителем водосточной системы. Желоба и трубы при изменении температуры должны иметь возможность свободно двигаться — не зажимайте их сильно в местах крепления.

Правильная ориентация подвесного водосточного желоба по отношению к краю кровли.

Чтобы сползающий с крыши снег не повредил желоб, его край должен быть расположен на 3 см. ниже кровли.

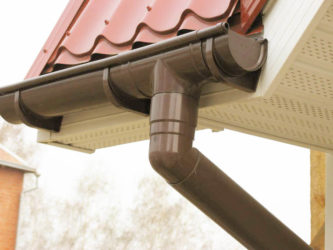

Детали водосточной системы из ПВХ пластика соединяются между собой через резиновые уплотняющие прокладки или склеиваются.

При сборке системы необходимо учитывать наружную температуру воздуха в момент монтажа. При температуре ниже — 10оС пластик становится хрупким. Кроме того, при резке желобов следует корректировать их длину с учетом последующего изменения линейных размеров при колебаниях температуры.

Желоб при температурных колебаниях изменяет свою длину, перемещаясь по резиновым уплотнителям в местах соединений.

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды. Это может быть:

Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
Ливневая канализация для сбора и отвода воды с поверхности участка;
Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).

Дождеприемник ливневой канализации для приема воды от водосточной системы крыши частного дома оснащен улавливателем мусора, который необходимо регулярно очищать через люк.

Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр.), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Из водосточной трубы вода попадает в водоотводной лоток отмостки частного дома

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием. Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.

На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.Декоративная емкость для отбора и хранения воды из водосточных труб может стать украшением дома.

Дождевая цепь – оригинальный водосток

В одноэтажных домах вместо традиционных водосточных труб к желобам можно прикрепить цепь, по которой и будет стекать вода.

Дождевые цепи чрезвычайно популярны в Японии, где их украшают разнообразными декоративными элементами. Цепи делают из различных материалов, звенья могут иметь сложную пространственную форму и чередоваться с декоративными чашами и другими элементами. Нижний и верхний концы цепи должны быть закреплены так, чтобы цепь оставалась натянутой.

При использовании для стока воды дождевых цепей следует увеличить свес крыши – расстояние от стены дома до цепи должно быть не менее 0,5 м., либо дополнительно защитить стену от увлажнения брызгами воды.

Водосборные надстенные накладные желоба на карнизном свесе крыши

В описанной выше водосточной системе водосборные лотки-желоба подвешиваются на карнизе крыши. Такие желоба при воздействии на них льда и снега легко деформируются, смещаются, повреждаются или закупориваются. Сравнительно малый уклон желоба, узкий и глубокий проем лотка затрудняют самоочищение от мусора.

В эксплуатации меньше хлопот доставляет вариант водосточной системы с надстенным накладным желобом на карнизном свесе крыши.

К сожалению, элементы такой водосточной системы заводского изготовления в продаже встречаются не часто.

Устройство кровли с надстенным накладным водосточным желобом:
1 – Т-образный костыль; 2 – настенный водосточный желоб; 3 – крепеж крюка водосточного желоба заклепкой; 4 – водоприемная воронка; 5 – карнизный свес; 6 – верхний слой кровельного ковра; 7 – нижний слой кровельного ковра; 8 – крюк водосточного желоба; 9 – основание под кровельный ковер; 10 – дополнительный слой кровельного ковра

Обычно по месту, на краю крыши из оцинкованного железа делают фартук карнизного свеса (поз.5) и сверху закрепляют настенный накладной желоб (поз.2). Вода из желоба стекает в приемную воронку водосточной трубы, (поз.4). Понятно, что изготовление деталей из обычного серого, без цветного полимерного покрытия, оцинкованного железа снижает декоративность кровли.

Накладные желоба на скатах с небольшим уклоном или малым накоплением снега могут выполнять роль снегозадержателей.

Из-за повышенного расхода металла, система водостока с накладными желобами обычно дороже, чем с подвесными. Однако, бОльшая долговечность и надежность работы накладных желобов, возможность, в ряде случаев, отказаться от установки снегозадержателей и устройства электрообогрева, делают такие желоба вполне конкурентноспособными.

Свободный водосток с крыши – не самое дешевое решение

Среди части застройщиков существует мнение, что дешевле всего ничего не делать – пусть вода свободно стекает с крыши непосредственно на отмостку и далее на землю.

Можно не делать специальное устройство для сбора и спуска воды с крыши дома при условии:

Увеличить свес края крыши от стены до 0,6 м.
Выполнить усиленную гидроизоляцию фундамента и стен цоколя на высоту не менее 0,5 м. выше поверхности отмостки;
Облицевать цоколь на указанную высоту не влагоемким материалом с высокой морозостойкостью (например, клинкерным кирпичом или плиткой, природным камнем, цокольным сайдингом).
Обеспечить уклон отмостки вокруг дома и поверхности участка в сторону от дома в несколько процентов.

Посчитайте затраты на эти дополнительные работы и Вы убедитесь, что установить водосточную систему для сбора и отвода воды с крыши будет дешевле.

Устроив свободный водосток без указанных выше мер, Вы рискуете существенно снизить долговечность отделки стен дома и цоколя, уменьшить несущую способность грунтов под фундаментом из-за их замачивания.

Кроме того, никак не организованные потоки воды по участку снижают комфорт пользования территорией. Отмостку часто используют как пешеходную дорожку. При свободном водостоке с крыши такая дорожка во время дождя станет непроходимой.

Свободный водосток обычно используют на отдельных участках периметра крыши дома и хозяйственных построек. Для сбора воды по краю отмостки рекомендуется устраивать лоток. Система сбора воды в лоток на краю отмостки менее чувствительна к воздействию льда и снега, к засорению мусором, проще очищается, чем водосточная система с желобами на крыше.

Как сделать кровлю из профнастила

Битумная черепица. Монтаж, укладка мягкой кровли.

Уважаемый Читатель !

Подпишитесь на канал, не забывайте ставить лайки и делиться с друзьями.

Нажимая на Палец вверх, Вы сообщаете Дзену, что подобные материалы Вам интересны и настраиваете персональную ленту Дзен на показ большего количества статей на эту тему.

Источник: https://zen.yandex.ru/media/id/59da0a93ad0f220b5f420667/5b02a650256d5c9a9f051342
