Как правильно сделать вальмовую крышу своими руками?

В этой статье:

Вальмовая крыша дома своими руками

При относительной сложности конструкции система вальмовой крыши имеет ряд преимуществ над другими вариантами кровли. В том числе это возможность при сильной ветровой нагрузке сделать воздействие на фронтоны и торцы здания более равномерным.

Особенности вальмовой крыши

Такой вариант кровли отличается от привычных одно- и двускатных наличием четырех скатов. При этом:

традиционно термин подразумевает два ската трапецевидной и два – треугольной формы. Треугольные скаты именуются вальмами;
треугольные скаты могут доходить от конька до карниза (нижней части кровли, примыкающей к стенам) или заканчиваться раньше. Второй вариант называется полувальмовой или голландской кровлей. Разновидностью такой конструкции считается расположение вальмы в виде трапеции не от конька до середины или трети высоты кровельной части, а от середины или нижней трети до карниза. В этом случае образуются небольшие фронтоны, используемые для устройства окон;
если конек вальмовой крыши «схлопывается в точку», то есть все четыре ската имеют форму равнобедренных треугольников с общей вершиной, а сама кровля превращается в пирамиду с четырехугольных основанием, такая конструкция именуется шатровой;
обычно скаты имеют одинаковый угол уклона, но при разном наклоне элементов возникает более сложная конфигурация, которую считают ломаной или мансардной;
выделяют также конструкции с врезками и шпицами. В зависимости от формы основного (наиболее крупного) элемента, кровля может считаться вальмовой или многоскатной (шпицевой).

Чем больше элементов кровли, чем сильнее разница между отдельными частями и чем больше расчетов приходится проводить для правильного проектирования, тем реже непрофессиональные строители берутся за возведение вальмовой крыши своими руками. Однако сложные конфигурации смотрятся очень эффектно, особенно на здания сложной геометрии.

О конструкции вальмовой крыши

Конструктивно почти все разновидности этого типа кровли имеют общие черты. Пропорции, угол наклона, расположение элементов балочной системы – вот то, что делает окончательный облик различным.

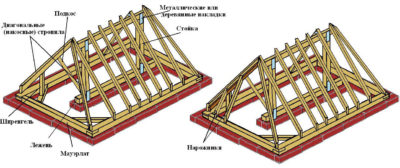

Выделяют основные детали устройства вальмовой крыши:

мауэрлат – обвязка несущих стен строения, обычно в виде бруса большого сечения, прочно прикрепленного к кладке или панелям стены. На него опираются все балки кровли;
шпренгель – угловые распорки мауэрлата, усиливающие раму и делающие конструкцию в целом более жесткой и менее восприимчивой к нагрузкам;
прогон (коньковый прогон, конек) – «хребет» кровли, несущая балка, на которую опираются стропила;
стойки – вертикальные связи между поперечными балками, усиливающими мауэрлат, и коньковым прогоном. Передают нагрузку от веса кровли и внешних воздействий (осадков, ветра) на несущие конструкции здания;
диагональные (накосные, косые, центральные) стропила – балки, формирующие и ограничивающие форму скатов кровли. Попарно вместе с мауэрлатом они образуют треугольники (вальмы), попарно с мауэрлатом и коньком формируют трапецивидные скаты. На диагональные стропила опираются укороченные, поддерживающие боковые части крыши;
промежуточные стропила или просто стропила – наклонные балки, опирающиеся на конек и мауэрлат и образующие несущую часть трапециевидных частей крыши. В треугольных элементах полноразмерное стропило обычно одно или – для полувальмовых кровель – два-три;
нарожники или укороченные стропила – как понятно из названия, балки с уменьшенной длиной. Они опираются на мауэрлат и диагональные стропильные детали;
подкосы – усиливающие элементы конструкции, устанавливаемые наклонно. Поддерживают стропила, предупреждают их изгиб при значительной длине и/или нагрузках, малом сечении балок. Использование подкосов не обязательно при небольших размерах строения;
кобылка – продолжение стропила, удлиняющий его элемент меньшего сечения. Используется для расширения свеса крыши.

Поверх стропильной системы вальмовой крыши укладывается обрешетка. Выбор шага, сечения и формы доски зависят от того, какое утепление и какой кровельный материал планируется использоваться для кровли.

Как видно на иллюстрации, расположение стропил для полувальмовой кровли немного отличается, но обрешетка точно так же укладывается поверх стропил с выбранным шагом.

Важно: в особенно ответственных зонах стропила могут быть сдвоенными. Это обычно относится к диагональным и центральным.

Если планируется построить дом с вальмовой крышей, первая забота строителей – определиться с возможностью использования такой конфигурации в целом, удобства ее возведения при заданных размерах постройки, допустимом угле скатов и планами на использование подкровельного пространства. Обычно такой тип кровельных систем не допускает устройства мансарды, даже чердак имеет ограничения по эксплуатации. Это связано как с небольшой высотой и площадью помещения, так и с наличием стоек и подкосов, которые дополнительно уменьшают полезное пространство.

Расчет вальмовой крыши требует серьезных знаний по технике строительства, умении на основании нормативных данных и рациональной геометрии определять параметры конструкции. Поэтому данный вид расчетов лучше доверить профессионалам и заказать в составе проекта здания. При желании самостоятельно выполнить расчетные работы можно воспользоваться специальными онлайн-калькуляторами, которые на основании базовых данных предложат трехмерные и плоские изображения в нескольких проекция и данные для закупки и нарезки материалов.

В качестве наиболее простого примера была выбрана схема вальмовой крыши с традиционными треугольными вальмами, прямоугольной формой здания и стандартными параметрами угла наклона скатов, свесов, типа и шага обрешетки и контробрешетки.

На иллюстрациях (схематических чертежах) представлены виды будущей стропильной системы со стороны боковой длинной стены здания и сверху. Такие проекции дают представление о расположение стропил и основные габаритные размеры кровли.

Аналогично с помощью калькулятора можно рассчитать площадь вальмовой крыши, если заранее известны другие конструктивные параметры.

После окончания расчета итоговая цифра – 151.88 м2 – позволит сориентироваться для закупки кровельного настила, подложки под него, термо-, гидро- и пароизолирующих материалов.

Начало работ

Имея на руках чертежи конструкции вальмовой крыши и все необходимые материалы, а также уже возведенную «коробку» здания, можно приступать к работам.

Необходимые инструменты для строительства вальмовой крыши:

электрическая или ручная пила и/или электролобзик;
электрорубанок, шлифовальная машина (по мере необходимости, для выглаживания плохо подготовленных пиломатериалов);
молоток, гвоздодер, степлер;
электродрель;
шуруповерт – при работе не с гвоздями, а саморезами или иным аналогичным видом крепежа;
ножницы по металлу для разрезания перфорированной ленты и пластин;
устройство для клепки;
уровень (обычный или лазерный), рулетка или измерительная планка, шаблоны для запилов, карандаш или маркер для разметки.

Необходимые материалы для строительства вальмовой крыши:

Название элемента	Сечение пиломатериала, мм
Мауэрлат	100…150 х 100…200, при необходимости больше
Стропила (стропильные ноги)	Брус или доска, сечение должно соответствовать расчетной нагрузке с запасом не менее 15%
Лежаки, прогоны (коньковые прогоны), брус для усиления	Брус 100…150 х 100…200
Затяжки (ригели)	Доска 50 х 100….150
Элементы шпренгельных ферм, стойки, подкосы	Брус 100…150 х 100…150
Кобылки	Доска 50 х 100
Доски ветровые, торцевые и подшивные	Доска 20…25 х 100…150

Под ветровыми, торцевыми и подшивными досками понимаются элементы, используемые для защиты окончаний стропил снизу и сбоку.

Все пиломатериалы (балки вальмовой крыши) должны иметь антипириновую, антисептическую обработку. Выбирать, при возможности вариантов, лучше лиственницу или сосну 1…2 сорта.

Как сделать вальмовую крышу

Возведение конструкции выполняется в несколько этапов.

Монтаж мауэрлата. В зависимости от материала стен, используется либо армированный пояс (для легкого камня, кирпичной или блочной кладки) из бетона, либо подготовка верхнего края стен под крепеж бруса. Инсталляция осуществляется в пазы или на плоскость. При недостаточной длине брус может наращиваться. Углы рубятся «вполдерева», закрепляются скобами, весь брус крепится анкерами.
Монтаж вальмовой крыши ведется по месту, поскольку крупные фермы удобнее поднимать по частям. Вначале инсталлируются балки потолочного перекрытия, по ним делается временный настил для удобства работ. Позднее он может быть разобран или использован как черновой пол чердачного помещения.
Высота вальмовой крыши определяется и проверяется с помощью инструментов, как и вертикальное расположение стоек, горизонтальное – конькового прогона. Проверяются также углы диагональных и центральных стропил в процессе монтажа.
В первую очередь монтируются центральные балки трапециевидных скатов кровли, потом ребра (диагональные стропила). При этом верхние части балок выводятся на конек и мауэрлат с подрезкой под нужным углом, скрепляются выбранным способом.
Размеры вальмовой крыши проверяются в процессе монтажа постоянно, поскольку велик риск нарушения правильного уклона балок или недостаточно прочное соединение деталей.
При необходимости наращивания длины стропил стыки выполняются ближе к коньковому прогону, а сами стропила усиливаются подкосами, сдвинутыми в сторону мауэрлата. Если наращиваются все стропила (кроме укороченных на угловых частях скатов), подкосы и подпорки ставятся так, чтобы их нижние точки опоры образовывали прямую, параллельную карнизу.
После выполнения свеса (наращивание кобылками или удлинение стропил) карниз подшивается досками.
Устанавливается мембрана парозащиты, обрешетка, контробрешетка и кровельное покрытие. При настиле мембраны полотнища укладываются внахлест, стыки проклеиваются специальной лентой. Крепление к стропилам осуществляется через бруски контробрешетки. Основная обрешетка укладывается поперек стропил, шаг зависит от выбранного покрытия. Если планируется использовать мягкую черепицу, рулонные материалы, настил выполняется сплошным.
Осуществляется окончательная отделка кровли – установка нащельников, капельников, водостока, снегозадержателей и прочего.

Важно: установка снегозадержателей необходима в случае малого уклона кровли и расположения строения в зоне обильных снегопадов. Выбор количества и мест монтажа рассмотрен в статье.

Обычно крыша вальмовая четырехскатная в снегозадержателях не нуждается, поскольку угол наклона вальм и трапециевидных скатов составляет более 25 градусов, а сама конструкция не способствует образованию снежных мешков на одном из скатов.

Заключение

Правильная вальмовая крыша, то есть правильно спроектированная и смонтированная, очень эффектно смотрится и предоставляет пусть и небольшие, но все же преимущества по сравнению с обычной двускатной кровлей. Однако увеличенные расходы на дополнительные материалы для стропильной системы, кровельного настила и прочих «расходников» требует внимательного отношения к выбору типа кровельной системы и ответственного подхода к монтажу.

Источник: https://stroy-okey.ru/house/roof/valmovaja-krysha-doma-svoimi-rukami/

Устройство вальмовой крыши. Монтаж стропильной системы

Одной из распространенных кровельных систем является вальмовая крыша, характерным отличием которой является наличие четырех скатов, два из которых имеют вид треугольника, а два трапеции.

Если же все стороны треугольные, то такая крыша называется шатровой и применима для здания, все стороны которого имеют одинаковую длину.

Конструктивные особенности вальмовой крыши

Наличие четырех скатов, наклоненных к каждой стороне дома, обеспечивают конструкции обтекаемую форму и, соответственно, высокую сопротивляемость ветровой нагрузке. Поэтому в регионах с частыми и сильными ветрами такая конструкция является весьма распространенной.Для снежных районов такая кровля тоже вполне приемлема, так как с нее легко скатываются массы снега, практически не нагружая несущие конструкции крыши.

Но если снега выпадает очень много, а угол наклона при этом высокий, то возможно его схождение лавиной. В этом случае для обеспечения безопасности людей лучше предусмотреть установку снегозадержателей, которые смогут регулировать этот процесс.

С классической двускатной крышей вальмовую кровлю роднит наличие двух длинных боковых скатов, а отличает отсутствие фронтонов, вместо которых устраиваются две наклонные треугольные плоскости, направленные к карнизу.

Еще одной конструктивной особенностью является наличие двух вершин, для соединения которых укладывается конек, но в шатровых крышах его нет, так как все вершины треугольников сходятся в одной точке.Вальмовые крыши имеют достаточно большое видовое разнообразие. В классическом варианте кровля спускается к карнизу, но не всегда.

Если же вальма (треугольный элемент крыши) делается только в верхней части конструкции, то такая кровля называется полувальмовой.

Особняком можно выделить «датские крыши», характерным признаком которых является то, что в верхней трети крыши имеется маленький фронтон с опорой на стропила.

Это позволяет рационально использовать эти конструктивные особенности, например, для устройства окон или вентиляционных элементов. Большие преимущества предоставляются владельцам домов, остановившим свой выбор на такой кровле при обустройстве мансардного уровня.

Почему крыша вальмовая?

Непосредственно слово «вальм» имеет финское происхождение и буквально переводится как «стог сена». В конструкции такой крыши вальмой чаще всего называют треугольный элемент кровли, который примыкает к торцевой части здания.

Но встречается и другое определение вальмы, исходя из которого так называют ребра, то есть конструктивный элемент кровли, образуемый двумя смежными плоскостями, чаще всего треугольной и трапециевидной.

Таким образом получается, что вальмовыми можно называть крыши, скаты которых ограничены такими ребрами и, соответственно, такую кровлю можно считать противоположной другой форме конструкции – ендовой, в которой также имеется наклонное «ребро», но не с внешним углом, а с внутренним. Иногда можно встретить и другое название вальмовой крыши: конверт, появившееся, скорее всего, из-за своеобразной геометрии конструкции, напоминающей по форме и линиям почтовое отправление.

Карнизная часть вальмовой крыши всегда имеет небольшой свес, который придает завершенный вид кровле и выполняет функцию защиты стен дома от осадков. А другое альтернативное название — четырехскатная крыша — совсем простое, полученное по числу скатов.

Элементы вальмовой крыши

Кроме геометрически правильных линий, крыша с вальмами – это весьма надежная и практичная кровля. В отличие от двускатных практически не подвержена деформациям, например, во время сильных ветровых нагрузок, обеспечивает надежную защиту от любых видов осадков.

Но, несмотря на достаточно простую по форме конструкцию, устройство вальмовой крыши является делом достаточно сложным, особенно в случае самостоятельного выполнения работ.

И главная проблема связана, прежде всего, с возведением стропильной системы, которая не имеет вертикальных опор.

Ее конструкцию составляют два вида знакомых геометрических фигур:

трапеция, форма которой зависит от соотношения конька и карнизного свеса,
треугольник, который становится альтернативой фронтону, но в отличие от него обязательно устраивается под определенным углом к горизонту таким образом, чтобы он формировал вместе с трапециевидными элементами общий угол.

В большей мере именно в такой конструктивной особенности крыши и состоит основная сложность при ее возведении, так как использовать для этого обычный способ, каким устраивают скаты, не получится из-за того, что коньковый элемент не перекрывает полностью дом по длине.

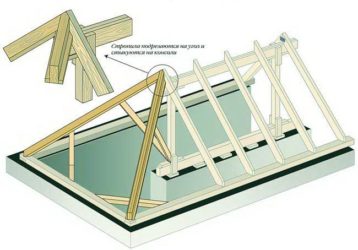

Для создания опоры для стропильных ног вальм их соединяют с углами конька, а в итоге получаются своеобразные диагонали, на которые впоследствии следует установить разные по длине стропы, называемые нарожниками, один конец которых монтируется в районе карниза, а второй – к коньку.

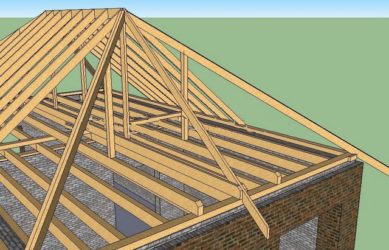

Возведение вальмовой крыши выполняется из элементов:

конька, выполняющего функцию сопряжения всех элементов кровли и основной несущей оси конструкции;
угловых накосных стропил, соединяющих брус конька и карнизные углы кровли. Являются основными несущими элементами в количестве 4 единиц;
стропил, количество которых зависит как от конфигурации, так и от размеров крыши. Отличительной чертой является то, что их длина неодинакова. Опираются на угловые балки перекрытий или специально установленный мауэрлат и крепятся к угловым стропам (ногам);
каркаса, рядового и промежуточного. Элементы первого устанавливаются на коньке и спускаются к карнизу, промежуточные также начинаются в верхней части крыши, на коньковом брусе, а заканчиваются на мауэрлате, но следует учесть, что используются только для трапециевидных элементов кровли, на вальмах их нет.

Как правильно выполнить расчет вальмовой крыши?

Расчет начинается после того как будет определен угол наклона будущей крыши и измерена ее площадь. Для первого параметра определяющими факторами являются ветровые нагрузки в той местности, в которой возводится дом, и вес кровельного материала.

Для регионов с сильными ветровыми нагрузками выбор меньшего угла наклона является правильным решением, но в этом случае объем подкровельного пространства соответственно сократится, что не позволит создать мансарду или полноценный чердак.Для снежных областей лучшим окажется больший угол наклона, что не позволит снегу скапливаться на крыше.

Мембранная кровля, хоть и не является самой популярной для такой формы крыши, не имеет никаких требований к углу наклона.

Рассчитать площадь вальмовой крыши несложно при условии, что все размеры известны. Далее используются знания из курса геометрии, а именно определяются суммы площади двух равных трапеций и треугольников. Можно использовать и более простой путь – онлайн-калькуляторы, но первый вариант предпочтительнее, так как в нем можно учесть все нюансы конструкции.

Важно при определении длины следует руководствоваться не размерами самого дома, а длиной карниза, так как крыша предполагает наличие небольшого свеса. Полученные данные важны и при покупке материалов, но в этом случае надо учитывать, что некоторые из них укладываются с нахлестом.Но надо учитывать, что использование наборного материала, например, черепицы, более выгодно, так как позволяет избежать большого количества отходов при раскрое, что часто происходит при использовании шифера, профнастила и других листовых материалов.

Стропильная система вальмовой крыши: как сделать расчет?

Самым ответственным моментом при конструировании вальмовой крыши является возведение стропильной системы, которая является несущей конструкцией для кровельного материала и должна выдерживать его вес, а также быть достаточно надежной для того, чтобы сопротивляться внешним воздействиям: ветру, осадкам и т. д.

Даже если планируется, что будет возводиться вальмовая крыша своими руками, расчеты лучше доверить проектировщикам.Для данного типа конструкций ошибка в расчетах может обернуться серьезной проблемой, исправить которую можно, чаще всего, возведением новой кровли.

На первом этапе определяется, какую общую нагрузку должна выдержать стропильная система, при этом в расчет принимаются максимальные значения как по весу самой конструкции, так и совокупной массе кровельного покрытия вместе с изоляционными материалами. Учитывается также и воздействие ветра, осадков, высота дома и т. д.

В результате определяется нормативная нагрузка на 1 м2, но у стропил размеры линейные. Поэтому при шаге, равном 1 м, за единицу принимается нормативная нагрузка, полученная в результате вычислений. Если шаг отличается в какую-либо сторону, то применяется поправочный коэффициент. На шаг обрешетки влияет угол крыши и непосредственно выбор кровельного покрытия. В этом случае принимается во внимание вес обрешетки и кровли. Также эти показатели влияют и на выбор пиломатериалов: ширины и толщины.

При устройстве стропильной системы важно учесть, что сначала следует выполнить расчеты для каждого ее элемента отдельно, так как каждый из них может подвергаться различной нагрузке, например, ветреная и подветренная стороны. До того как приступить к работе, на основании полученных расчетов выполняется чертеж конструкции, в котором обозначаются все основные точки:

расположение конькового бруса;
положение стропильных ног;
длина свеса;
расположение промежуточных стропил и накосных элементов.

Для удобства можно использовать специальные расчетные схемы или таблицы, в которых приведены соотношения размеров элементов между собой. Но все же без соответствующей подготовки самостоятельно можно и не справиться, особенно без уверенных знаний по геометрии. Поэтому, даже если все расчеты и составление чертежа выполнены своими руками, для подстраховки лучше воспользоваться помощью специалистов, которые проверят правильность их проведения.

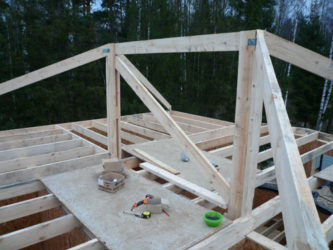

Монтаж вальмовой крыши: особенности проведения работ своими руками

1. Монтаж вальмовой конструкции крыши, как и любой другой, начинается с возведения стропильной системы. Но в этом случае имеются некоторые существенные различия. До начала всех работ должны быть поставлены вспомогательные леса, представляющие собой небольшое возвышение для работы мастера.

2. После этого можно приступать к монтажу первого элемента – конькового бруса, который крепится к предварительно возведенным вертикальным опорам, расположенным установленных с шагом 3-5 м.

Далее устанавливается мауэрлат, который служит для того, чтобы равномерно распределить нагрузку кровли на несущие конструктивные элементы дома. Располагается он по центру внешней стены или со смещением к внутреннему краю.

3. После того как установлен и закреплен мауэрлат, можно приступать к монтажу диагональных стропильных ног, которые соединяются с внешними углами, и накосных, закрепляемых с внутренней стороны. Впоследствии к накосным стропам будут крепиться непосредственно стропы скатов – нарожники или полуноги (из-за укороченной длины), которые отличаются тем, что монтируются парами.

Фиксируются с опорой на мауэрлат и диагональную стропу, при этом крепление выполняется на разной высоте.

4. Следующий этап – установка подкосов, которые крепятся под диагональными опорами под углом в 45°. Затем можно приступать к монтажу промежуточных строп, которые имеют две точки опоры: наверху к коньку, нижним краем к мауэрлату.

Они устанавливаются с определенным равномерным шагом, который в среднем составляет от 1 до 1,2 м. Для усиления конструкции промежуточные стропила через один элемент дополнительно фиксируются к несущей стене дома с помощью металлических скруток или скоб.

Усиление стропильной системы и обрешетка

Учитывая особую конфигурацию стропильной системы вальмовой крыши, особое внимание должно уделяться правильному и надежному соединению всех стыковочных узлов.

Для этого используется способ выполнения надрезов на брусе в соответствующих местах.

Далее следует подумать о дополнительном укреплении всей конструкции, например, с помощью шпренгеля – специального бруса, устанавливаемого между плечами мауэрлата и обеспечивающего большую надежность для стропильных ног. Для повышения несущей способности конструкции могут использоваться специальные стойки, которые соединяют перекрытие и стропы.

Также на прочностные характеристики кровли влияет и выбор материала для изготовления обрешетки, для которой лучше всего использовать доски, но, в зависимости от вида выбранного материала и веса, можно остановить выбор и на брусе с сечением 40?40 или 50?50 мм.

Шаг обрешетки может быть практически любым и определяется видом кровельного материала. Например, для мягкой черепицы рекомендуется сплошная обрешетка, в иных случаях можно ориентироваться на шаг от 20 до 50 см.

Фальцевая кровля: инструкция по монтажу, вентиляция. — здесь больше полезной информации.

Все виды пиломатериалов, используемые при возведении стропильной системы и обрешетки, должны предварительно обрабатываться антисептиками и антипиренами, но также важно выбирать сухой материал, чтобы не допустить деформации конструкции и нарушения ее линейных размеров.

Вас заинтересует эта статья — Крыша из ондулина: монтаж, преимущества и недостатки.

Выбор кровельного материала часто определяется желаниями и вкусом владельца здания, но все же учитываются конструктивные и архитектурные особенности дома, окружающий ландшафт, цена, вес, сложность монтажа и другие факторы.

Кроме того, для создания комфортных условий для проживания следует позаботиться и об устройстве полноценного кровельного пирога с тепло-, паро-, звуко- и гидроизоляционными слоями. Это не только позволит поддерживать температурный режим, но и обеспечит необходимую вентиляцию элементов стропильной системы. Особенно тщательно следует заниматься устройством кровли при наличии в чердачном пространстве дополнительного помещения – мансарды.

И небольшой совет: если все же решено возводить вальмовую крышу своими руками, то для облегчения задачи можно на основе предварительно выполненного чертежа заказать ее изготовление. Конечно, стоимость несколько вырастет, но ненамного, так как дополнительно придется оплатить только услуги специалистов, а материал все равно придется приобретать.

При таком варианте, строго следуя чертежу и соблюдая все расчеты, справиться с работой уж точно получится.

Источник: https://DimDom.ru/ustroystvo-valmovoy-kryshi-montazh-stropilnoy-sistemy.html

Как сделать вальмовую крышу своими руками – виды конструкции и способы строительства

Среди значительного разнообразия кровельных конструкций, использующихся в сфере частного строительства, особенной красотой и прочностью выделяются вальмовая крыша. Для ее возведения придется приложить изрядную долю усилий, ведь все четыре ската должны иметь одинаковый угол уклона.

Конструкция четырехскатной кровли

Особенную неповторимость вальмовой крыше придает наличие второй пары скатов. Для составления схемы, как посчитать площадь четырехскатной крыши, используют таблицы Пифагора и разметочную рейку. Если проект составить правильно, то при должной квалификации можно соорудить эту неповторимую кровлю самостоятельно.

При строительстве вальмовой крыши следует учитывать следующие моменты:

Важно помнить о большей крутизне промежуточных элементов, что подразумевает использования для их изготовления досок 50х150 мм.
Местом крепления коротких деталей выступает не поверхность коньковой доски, а угловые участки стропильных ног. Во время монтажа используется тот же угол уклона, что и для коротких брусьев.
Стропила и конек для вальмовой крыши лучше изготовить из идентичного вида древесины. Выполняя запил стропил вальмовой крыши, следует придерживаться чертежей.
Важная роль отводится промежуточным стропилам, фиксирующимся на коньковой доске.
Местом упора центральных стропил является коньковая доска и верхняя часть обвязки.

Основные типы конструкции

Различают несколько видов вальмовых крыш:

Шатровые. Состоят из четырех полностью одинаковых скатов, с одинаковым углом наклона. Подобные конструкции возможны к реализации на квадратных домах.
Полувальмовые. Здесь вальмы не доходят до нижней кромки конструкции, закрывая только половину скатов.
Ломанные. Скаты имеют разный размер и различный угол уклона. При внешней презентабельности соорудить такую конструкцию очень непросто.

При наличии должных навыков кровельных работ, можно осилить и такой сложный проект, как овальная крыша. При этом важно не отступать от имеющихся норм.

Выполнение разметки и чертежей

Решая задачу, как построить вальмовую крышу своими руками, потребуется знание основных ее узлов, а также понимать, как они монтируются.

В учет берутся следующие нюансы:

Конек в этой системе – это основная несущая ось. Его располагают в центре конструкции.
Для изготовления накосных стропил используются доски, толщина которых совпадает с коньковым брусом. Они выполняют функцию основных силовых стоек, упираясь одним краем на конек, а вторым — выступая за пределы постройки.
Установка центральных стропил проводится на концах конька, с дальнейшим выходом на стены.
Тот же участок конькового бруса является местом фиксации промежуточных стропил. Вальмы ими не оснащаются.
Длина коротких стропил может отличаться, однако угол крепления должен совпадать. На конек их не фиксируют.

Особенную роль в реализации строительных работ играет точность расчетов площади четырехскатной кровли, правильность разметки и грамотность составления чертежей.

Это становится залогом успеха, как сделать вальмовую крышу своими руками:

Первым делом производится разметка оси поверх торцевого участка обвязки.
Далее необходимо рассчитать 50% толщины конька, определив, в каком положении будет находится первый элемент стропильной конструкции.
После этого замерную рейку прикладывают одним концом к разметке, а вторым – по срезу боковой стены. Таким образом определяют местоположение промежуточной стропилины.
Чтобы рассчитать, какую длину имеет стропильный свес, проводится установка одного конца бруса по наружному углу стены, а другого – по свесу кровли. Следующий элемент высчитывают, передвигая замерную рейку на срез боковой стены. Местом его установки является участок по центру от боковой стены и верхней обвязки.
Таким же образом рассчитываются все три остальных угловых участка. В результате станет понятно, где будут размещены края коньков и промежуточных стропил.

Что такое коэффициенты пропорций

Для разметки вальмовой крыши обязательно потребуется замерная рейка. Для упрощения последующих монтажных работ она оснащается всеми размерами: все что потребуется – просто прикладывать ее во время проведения разметки. Чтобы изготовить замерную рейку, используют фанеру шириной 50 мм: это позволит видеть всю ее длину на значительных расстояниях.

Для достижения максимальной точности в работе по расчету вальмовой кровли четырехскатной крыши с чертежом рекомендуется вооружиться специальной таблицей соотношений между длиной и расположением стропил (прочитайте: «Как сделать расчет четырехскатной крыши – важные нюансы и особенности»).

Как проводятся расчеты размеров и площади

При проведении расчета площади четырехскатной кровли наблюдается следующий порядок действий:

Определение при помощи рейки горизонтальной проекции промежуточной стропилины. Для этого потребуется умножить параметры, соответствующие подходящему углу наклона.
Длина стропилины замеряется по нижней кромке, между выборкой на коньке, и выборкой на месте установки опоры.
Для определения размера свеса используется тот же прием – произведение горизонтальной проекции и поправочного коэффициента. За основу берется теорема Пифагора a2+b2=c2, где а и b — вертикальные и горизонтальные проекции.

Далее рассчитываются накосные угловые части. Стропила по одной из сторон оформляются косым срезом, что обеспечивает надежную фиксацию на конек. На самом же коньке имеется подрез с парным скосом: там крепятся угловые элементы.

Угловая стропилина рассчитывается таким образом:

От угловой части постройки отбивают длину стропильной ноги.
Для получение проекции потребуется произведение квадрата длины проекций центральных элементов.
Готовый параметр нужно умножить на поправочный коэффициент: результатом станет длина угловой стропилины.

Процедура монтажа

На первом этапе монтируются вертикальные стойки для поддержки конькового бруса. Для фиксации на центровую балку используется система укосов. Далее устанавливают диагональные стропила, имеющих идентичную длину. Свесы кровли могут иметь длину от 50 до 70 см. Особо тщательно следует стыковать конек, диагональные стропила и вальмы. Такой же внимательности потребует монтаж накосных и рядовых элементов, с шагом 60 см. Для установки рядовых стропил на конек и мауэрлат применяется метод врубки. Для надежности место крепления усиливается стяжками и ригелями.

Важно держать во внимании крепежные шпильки для мауэрлата, избегая примыкания рядовых стропил к этим участкам: это заметно упростит крепление и врубку. По каждой стороне диагональные планки оформляются нарожниками, для связи мауэрлата и накосных ног. Для установки нарожников и рядовых брусьев выбирается прямой угол по отношению к коньку.

Как усилить вальмовую крышу

Методы дополнительного укрепления вальмовой конструкции обычно зависят от параметров здания.

Самыми распространенными приемами являются:

По углам крышу можно оснастить шпрингелями со стояками, для подпорки диагональной стропильной ноги. Шпрингелем называют брус, соединяющий два плеча мауэрлата. Если он устанавливается в некотором удалении, то его усиливают шпрингельной фермой.
Поверх затяжки или перекрытия из железобетона монтируются стойки, выполняющие роль дополнительных центральных упоров для стропил.
При значительной длине диагональных стропил один брус заменяется спаренной балкой.

Данные рекомендации существенно облегчат монтаж вальмовой крыши своими руками. Данная процедура более сложная, чем в случае с классической двухскатной кровлей.

Источник: https://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-valmovuyu-kryshu-svoimi-rukami-vidy-konstruktsii-i-sposoby-stroitelstva.html

Как построить вальмовую крышу своими руками + видео

Кровля является одним из важных элементов каждого строения. Грамотно продуманная и сделанная крыша предотвращает проникновение атмосферных осадков, незваных гостей и сохраняет тепло. Более того, она может служить прекрасным дополнением и украшением всего здания. В этой статье, мы предлагаем вам узнать обо всех подробностях того, как построить вальмовую крышу своими руками.

Несколько фактов о вальмовой крыше

Под вальмовой крышей подразумевается четырехскатная конструкция, имеющая пару длинных скатов, трапециевидную форму и пару скатов коротких, изготовленных по виду треугольника. В процессе строительства вальмовой крыши своими руками особые затруднения возникают при строительстве стропильной конструкции, которая одновременно состоит из нарожных, рядовых и накосных стропил.

Вальмовая крыша имеет ряд положительных сторон. Она прекрасно справляется с ветровыми нагрузками. За счет этого наблюдается ее продолжительная эксплуатационная характеристика. Для достижения наилучшего результата, на стадии проектирования следует подумать о следующих нюансах:

Подобрать наиболее удачный строительный материал для достижения качественного результата.
Определить объем осадков, который характерен для конкретного региона страны.
Определить возможную ветровую нагрузку.

Имея всю вышеперечисленную информацию, вы сможете приобрести материал, соответствующий всем потребностям. Более того, получиться произвести необходимые расчеты касательно выбора угла наклона вальмовой крыши.

Совет! Если вы занимаетесь изготовлением вальмовой крыши своими руками и имеете затруднения по определенным расчетам, то лучше обратиться к специалисту в этом профиле.

Особенности и варианты вальмовой крыши

Важная особенность этой крыши в том, что скаты не перекрывают все здание по длине сразу. Образующееся пространство перекрывается короткими скатами. При расчетах никак не обойтись без таблицы Пифагора и разметочной рейки. Завершить проект на отлично, помогут точные расчеты.

Существует несколько вариаций этого строения. По виду, она может напоминать некоторые другие разновидности крыш:

Классический вариант с четырьмя скатами. Она имеет прямую стропильную систему. Также крыша обустраивается угловыми ребрами, которые идут в одну линию с коньком. Все свесы обладают равной высотой расположения. Что касается торцевой части, то она имеет треугольную форму. Другие части обладают трапециевидной формой.
Вальмовая крыша с элементами шатровой. Это также крыша, состоящая из четырех скатов. Все ее ребра сходятся в одной точке, благодаря чему все скаты будут иметь одинаковую треугольную форму. Если посмотреть со стороны, то такая конструкция будет напоминать шатер. Данное решение можно считать успешным для постройки квадратной формы.
Вариант датской крыши. В этом случае имеются короткие скаты, имеющие фронтоны в верхней части постройки. Еще встречаются вариации с сочетанием японской конструкции, известная как иримойя. Данное решение будет оптимальным при условии обустройства мансардных помещений с вертикальными окнами.
Ломаная вальмовая крыша. В большинстве случаев известна как четырехскатная мансардная конструкция. Благодаря этому форме, мансарда будет иметь максимально большие размеры. Если смотреть на нее со стороны финансовых затрат, то это самая дорогостоящая, так как требует серьезных финансовых вложений по закупке строительного материала.

Элементы стропильной системы

Перед тем как мы рассмотрим особенности строительства вальмовой крыши своими руками пошагово, предлагаем ознакомиться с ее конструктивными особенностями, а именно стропильной системой. Состоит она из следующих элементов:

Коньковый прогон	Подразумевает под собой специальный брус, на котором устанавливаются стропильные дуэты.
Диагональные стропила	Это составная часть ребер вальм. Они соединяют узел мауэрлата с завершением конька. В отличие от стандартных стропил их длина большая. Что касается используемого материала, то сечение таких стропил должно быть большим. Для этого можно использовать сдвоенные доски.
Промежуточные и стандартные стропила	Заканчиваются они около мауэрлата, а сверху крепятся на коньковом прогоне.
Стандартные центральные стропила	В большинстве случаев их количество 6 штук. Их стыковка происходит между длинными стропилами и коньком. Процесс стыковки требует большого времени и трудозатрат, ведь здесь необходимо достичь идеальной точности еще на стадии разметки.
Ноги (нарожники) короткой длины	Их соединение осуществляется около диагональных стропил. Не допускается в верхней части конька их соединение.
Затяжка	Под затяжкой подразумевается перемычка из бруса.
Ригеля	Данная затяжка располагается непосредственно под коньком.
Балка перекрытия	Данная затяжка монтируется у основания нижней части стропильной системы.
Стойки	Брус, который располагается в вертикальном положении. Данный элемент стропильной системы является опорой для конька. Благодаря ему равномерно распределяется нагрузка всей массы несущей конструкции. Если планируется использовать подкровельное пространство, то стойки устанавливаются по краям.
Подкосы	Их фиксация осуществляется в перпендикулярной позиции к стропилам. Благодаря наличью подкосам, исключается провисание стропил. Особенно подкосы необходимы, если скаты имеют длину более 4,5 метров.
Шпренгель	Используется для поддержки диагональных стропил. Шпренгель формируется балками. Первая его часть устанавливается на мауэрлат, а вторая к диагональным стропилам.

Совет! Как рекомендуют специалисты, для всех элементов стропильной системы вальмовой крыши рекомендуется использовать одинаковый материал. Также должен применяться одинаковый способ крепления.

Делаем расчеты

Очередной важный этап – расчеты. Для этого предварительно составляется схема здания со всеми его параметрами. Для вычислений необходимо использовать формулу Пифагора. В первую очередь необходимо сделать расчет высоты конька крыши. За основу берутся такие вычисления: h = b × tg α/2. Показатель «α» указывает на угол скатов, а «b» на длину конструкции, находящаяся между стропилами с торцевой плоскостью.

Также определяется длина стандартного стропила (СС). За основу берутся следующие вычисления: e = b/2 × cos α. В этом случае «b» подразумевает длину конструкции, «α» угол скатов, а «е» длина СС.

Площадь ската определяется по такой схеме: S = 2еа. Здесь «е» указывает на длину СС, а «а» на длину между стропилами по длине всего здания. Таким образом, определяется показатель S.

Установка вальмовой крыши

Произведя все необходимые расчеты, можно приступать к тому, чтобы построить вальмовую крышу своими руками поэтапно. Лучше всего, когда монтаж осуществляется на уже подготовленное основание перекрытие из прямоугольного бруса. Последующий набор балок будет укладываться непосредственно на мауэрлат. Перед укладкой этого элемента необходимо позаботиться о наличье гидроизоляционного слоя. Само крепление осуществляется при помощи анкерных болтов.

Укладка бруса выполняется с интервалом до 650 мм. Что касается крайних балок, то они не будут доходить до стен приблизительно на 500 мм. По этой причине осуществляется установка дополнительных коротких брусьев, длиной в 110 см.

Чтобы балка имела хорошую фиксацию, можно изготовить специальный треугольник из уголка. Для этой цели в стену следует забить небольшие отрезки из арматуры. Край арматуры следует загнуть и к нему приварить Г-образный стальной уголок. Необходимо достичь того, чтобы полочка имела ширину 40 мм. Этого будет достаточно для дополнительной и надежной фиксации.

Чтобы создать большую поперечную жесткость для перекрытия в шахматном порядке между балками вставляются небольшие перемычки. Их фиксация должна осуществляться при помощи уголков саморезами. Все концы балок лучше всего обшить доской 400 мм.

Важно! При сооружении этой конструкции, важно чтобы все 4 угла располагались в одной плоскости. Угловые точки не должны опускаться или приподниматься.

Монтаж диагональных стропильных балок и конькового бруса

Теперь пришло время соорудить «скамейку» вальмовой кровли. Она будет состоять из коньковой балки трех метров. Ее опор должен быть выполнен на 3 стойки в вертикальном положении. Для этой цели необходимо произвести разметку средней линии и найти центр стопы. Средняя балка должна располагаться идеально посередине. Две оставшиеся стойки должны устанавливаться по краям на расстоянии от центра чуть более метра.

Дальше на стойке необходимо сделать вырез для укладки коньковой балки вальмовой крыши. Сечение этой балки должно совпадать с сечением вертикальных балок. Чтобы придать этой конструкции большую устойчивость необходимо прибить дополнительные доски, выполняющие роль подкосов.

Совет! При строительстве вальмовой крыши своими руками необходимо точно соблюдать все габариты и размеры.

В процессе изготовления рекомендуется несколько раз проверять все измерения и вычисления. В противном случае исправить что-либо будет уже невозможно или потребует больших затрат.

Так обязательно осуществляется вырезка и монтаж двух важных элементов подкосы и подпоры на диагональные балки. Посредством их будет происходить удерживание пары угловых стропил и конькового прогона. Особенно это важно до тех пор, пока с противоположной стороны не будет готова и полностью собрана вторая пара угловых стропил вальмовой крыши.

Опять же, перед окончательным креплением балок проверьте правильность их уклона. Если необходимо, то следует все выровнять по углам. С левой стороны и с правой стороны кровли, угол уклона должен быть одинаковый. В противном случае случится следующее: скаты будут иметь разный угол наклона. Как следствие, форма и внешний вид вальмовой крыши будет испорчен полностью и окончательно. Исправить будет очень проблематично. Поэтому все проверяется по несколько раз! Две диагональные балки к коньку следует закрепить при помощи гвоздей, саморезов и специальных стальных накладок.

Монтаж рядовых и нарожных стропил

В завершении строительства вальмовой крыши своими руками осуществляется установка стропил. В частности, нарожние стропила монтируются по такому же принципу, что и балки, расположенные по диагонали. Также необходимо чередовать опоры в шахматном порядке.

Осуществляя монтаж нарожных стропил крайне важно контролировать уровень прогиба балки по диагонали. Если оказалось, что подобранный брус под накосную стропилу имеет недостаточное сечение, то его следует усилить. Для этого дополнительно на брус набивается доска 400 мм. Это будет служить хорошим и дополнительным усилением и исключать прогиб балки. Учитывая это, многие изначально используют две доски по 500 мм, чтобы исключить потребности в процессе строительства усиливать конструкцию вальмовой крыши.

На следующем этапе осуществляется установка рядовых стропил вальмовой конструкции. В верхней части необходимо осуществить вырез, выполняющий роль опорного паза. Сделать это нужно на каждом стропиле из двух парных рядов. Рядовые стропила необходимо опереть на коньковую балку.

Внизу стропила необходимо сделать измерения, при помощи угольника для выреза края балки. В таком случае можно произвести установку на брус перекрытия без особых проблем. При этом необходимо рядовые стропила выровнять и выставить так, чтобы скат получался практически ровным. В завершение осуществляется прихватка балок саморезами.

Теперь можно осуществлять перекрытие кровли металлическими накладками.

В заключении всех работ по изготовлению вальмовой кровли необходимо все проверить и убедиться, что полностью соблюдена геометрия диагональных балок. Их углы и расположение не должны изменяться. Если все пропорции, углы и наклоны вальмовой крыши были соблюдены согласно чертежу, можно пройтись еще раз и усилить все места соединения стропильной системы саморезами, накладками и тому подобное. В завершение осуществляется обработка всего каркаса вальмовой крыши антикоррозийным составом.

Заключение

Итак, вот мы и рассмотрели основные азы того, как построить вальмовую крышу своими руками поэтапно. Безусловно, в этом деле существует множество нюансов, поэтому мы рекомендуем узнать подробнее о том, как построить вальмовую крышу своими руками в подготовленном видео. В таком случае даже имеющиеся у вас вопросы и сомнения попросту развеются.

Мы надеемся, что этот материал натолкнул вас на правильные мысли и развил желание сделать вальмовую крышу своими руками. Если у вас есть опыт в этой работе, то можете делиться им, оставляя комментарии в конце этой статьи. Это поможет новичкам и домашним умельцам справиться с поставленной задачей на отлично. Плюс ко всему, подготовленное видео поможет закрепить всю теорию, представленную в этой статье.

Источник: https://2proraba.com/krysha/kak-postroit-valmovuyu-kryshu-svoimi-rukami.html
