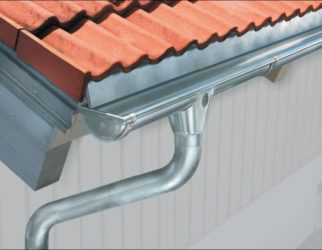

Как правильно сделать водосток с крыши?

В этой статье:

Как сделать водосток с крыши своими руками – устройство и порядок монтажа системы

Водосточная система является обязательным элементом, без монтажа которого не может обойтись строительство крыши – иначе во время обильных осадков массы воды будут стекать с неё на стены и смывать фундамент. Установку водостока на крыше своими руками можно произвести одним из двух способов: собрав его из готовых систем, имеющихся в продаже; либо приобрести трубы и прочие детали, а затем сделать все элементы конструкции самостоятельно.

Материалы водосточных систем для крыши

Водостоки могут изготавливаться из различных материалов, каждый из которых имеет свои особенности, преимущества и недостатки. Рекомендуется ознакомиться с их характеристиками и определиться с выбором того или иного варианта до того, как установить водосточную систему на крышу строения.

Готовые водосточные системы, особенно от известных производителей, стоят достаточно дорого, но могут стать украшением кровли любого особняка или дома. Изготавливаются они обычно из специальных полимерных материалов с особыми свойствами, устойчивыми к воздействию как высоких, так и низких температур.

Если же принято решение изготовить водосток самостоятельно, для этого должны быть использованы трубы с антикоррозийными свойствами, например, из оцинкованного листа. Можно использовать с этой же целью обычные канализационные трубы из пластика или других полимеров.

Оцинкованные стальные листы являются своего рода классическим материалом для изготовления водостоков. Они доступны по цене и обладают достаточно эстетичным внешним видом, хотя и могут уступать в этом отношении готовым водосточным системам. Данный материал устойчив к коррозии, однако недостатком его является возможность расхождения шовных соединений, вследствие расширения и сжатия при сильных перепадах температур.

Иногда водосточные конструкции изготавливают также из стального материала, с покрытием из антикоррозийной полимерной краски. Это придаёт изделиям наряду с защитой от коррозии декоративность и привлекательный внешний вид.

Ещё одним материалом для производства водостоков является цинково-титановый сплав с незначительными добавками алюминия и меди. Компоненты этого материала обусловливают его высокую антикоррозионную стойкость, и вместе с тем прочность и надёжность. Дополнительную защиту от коррозии придаёт ему то, что сверху он также покрыт полимерным слоем. Данный материал нередко используется для изготовления водостоков известными компаниями-производителями.

Общими достоинствами всех упомянутых материалов являются простота обработки и монтажа, а также устойчивость к коррозии и эффектный внешний вид. Благодаря этому, водосточная конструкция из них становится органичной частью любого жилого строения.

Иногда материалы с полимерными покрытиями могут иметь такой недостаток, как отслоение покрывающего слоя под воздействием агрессивных факторов внешней среды. Чтобы избежать подобной неприятности, следует покупать изделия или готовые системы только от надёжных и известных производителей.

Основные элементы водосточной конструкции

Водосточные системы изготавливаются в различных вариациях, однако черты их строения в целом общие и состоят из одних и тех же элементов:

Желоб – основная часть конструкции, собирающая стекающую с крыши воду; имеет длину до 3-4 метров.
Крюки-кронштейны – на них производится укладка желоба.
Заглушки для краевых участков желоба справа и слева.
Воронки, монтируемые к краевым участкам либо к середине желоба (фиксируются посредством клеевого соединения, реже при помощи пазов и уплотнителей).
Муфта для крепления желоба, монтируемая теми же способами (клеевым либо пазовым).
Труба для водостока, снабжённая соединительной муфтой.
Хомуты для стягивания и крепления различных элементов.
Тройник для стыковки труб друг с другом.
Переходная муфта – применяется в том случае, если необходимо соединить трубы разного диаметра.
Колена, соединяющие трубы, с изгибом в 60-70°.
Отмёт, или колено с углом в 45° – направляет стекающие с крыши воды в дождеприёмник ливневой канализации.
Металлический крючок-кронштейн.
Карнизная планка – иногда входит в состав готовых водосточных систем вместо кронштейнов либо вместе с ними.

Если сборка водосточной системы осуществляется собственными руками, тогда до того, как собрать водосток, необходимо составить чертёж, в котором предусмотреть оптимальную схему водосточных труб для той или иной кровли.

Как сделать детали для водостока своими руками

Прежде чем говорить о том, как сделать водосток с крыши, следует заметить, что данный процесс имеет некоторые особенности в зависимости от того, из какого материала обустраивается конструкция, а также от того, приобретается ли готовая к сборке система либо все элементы в отдельности.

Например, если обустраивается водосточная конструкция из оцинкованной стали, значительно дешевле обойдётся собственноручное изготовление желобов, чем приобретение их в готовом виде. Желоба могут быть изготовлены в полукруглой или квадратной форме. Металлические оцинкованные листы легко загибаются, поэтому им несложно придать требуемую конфигурацию. На краевых участках желобов следует сделать изгибы для крепления к кронштейнам.

Изготовление крепёжных кронштейнов под крышу также не представляет собой особой сложности. По форме они должны соответствовать желобу, но иметь больший радиус, чтобы желоб без труда мог разместиться и зафиксироваться внутри них. Это простое и оптимальное решение по поводу того, как правильно крепить желоба на крыше.

Если водосточная система планируется для размещения на прямом отрезке крыши, тогда для изготовления желоба могут быть использованы толстые канализационные трубы из пластика. Разрезав трубу продольно посредине, из неё можно получить сразу два желоба, стоимость которых в этом случае окажется весьма незначительной.

Прочие компоненты водосливной системы, за исключением воронок, также могут быть куплены в готовом виде либо изготовлены самостоятельно. Материалов для их изготовления на рынке довольно много. Воронки придётся приобретать в готовом виде – их качественное изготовление под силу лишь профессиональным жестянщикам.

Как собрать и монтировать водосток на крыше

После того, как все детали готовы, можно переходить непосредственно к сборке водосточной конструкции. При рассмотрении вопроса о том, как правильно сделать водосток с крыши, следует учесть, что установочные работы имеют определённые нюансы в зависимости от выбора тех или иных крепёжных деталей, а также от того, на каком этапе монтажа кровли производится сборка водостока.

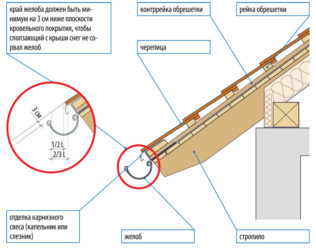

Наиболее практичным вариантом можно считать установку на крайнюю перекладину, либо на стропильную систему скатных крыш, предшествующую креплению самой кровли. Кронштейны в этом случае после фиксации закрываются карнизной планкой, выполняющей функцию заслона от прямого попадания осадков.

Существуют и другие технические решения по поводу того, как крепить водосточную систему. Например, кронштейны могут крепиться на карнизную планку, которая в этом случае изготавливается из досок.

В различных ситуациях вопрос о том, как правильно крепить водосток, может иметь различные решения, однако в любом случае следует уделять пристальное внимание тому, чтобы стекающие с крыши водные массы попадали именно в канал желоба, не проливаясь мимо него.

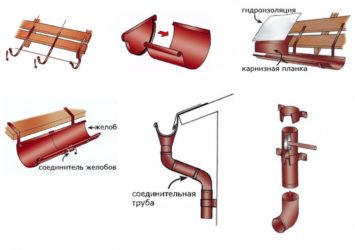

Сам процесс установки водосточной конструкции состоит из следующих этапов:

Монтаж кронштейнов для крепления желоба. Они устанавливаются с промежутками в 55-60 сантиметров. Для обеспечения нормального оттока дождевых вод кронштейнам и самому желобу придаётся некоторый уклон. В том случае, если фиксация кронштейнов производится на деревянную карнизную планку, вначале монтируют наиболее высокий кронштейн для соответствующего края желоба, затем последний, наиболее низко расположенный кронштейн, а затем между ними натягивается верёвка, по которой определяют расположение прочих кронштейнов. Уклон рассчитывается примерно в 4-5 миллиметров на каждый метр длины водосточной конструкции.
Производится укладка желоба, на поднятый край которого ставится заглушка.
Если в середине и в конце желоба планируется установка воронок, тогда вначале для них проделываются отверстия, а затем в этих местах фиксируются и сами воронки. Две воронки рекомендуется устанавливать в том случае, когда протяжённость стороны дома превышает 12 метров. В противном случае можно обойтись и одной воронкой – на концевом нижнем участке водостока.
Крепление желобов посредством надевания краевых пазов на соответствующие загибы кронштейнов. Укладка желобов производится внахлёст, с последующей фиксацией самонарезающими шурупами. Здесь стоит сказать несколько слов и о том, как монтировать водосточную систему, приобретённую в готовом виде. В этом случае, на данном этапе также производится скрепление отдельных её частей друг с другом согласно приложенной инструкции.
Монтаж сточных труб и отводящих колен к воронкам, с креплением между собой и к стенам посредством хомутов.

Особенности правильной установки водосливных систем

Наконец, стоит упомянуть некоторые дополнительные нюансы касательно того, как правильно сделать водосток своими руками:

Если воды стекают с кровли в грунт, тогда окончание трубы водостока должно быть на 30-35 сантиметров выше уровня земли.
Если до того, как установить водосточные трубы, возле жилого строения обустраивалась ливневая канализация, труба водостока может подсоединяться непосредственно к ней.
Очень рекомендуется установка на желоба защитной сетки, предохраняющей их от скопления листьев и мусора на дне. Такого рода сетка имеется и в готовых водосточных конструкциях.
Для любого типа водосливной системы, даже при наличии защитной сетки, периодически требуются ревизия, уход и очистка от грязи.

Источник: https://kryshadoma.com/vodostok/kak-sdelat-vodostok-s-kryshi-svoimi-rukami-ustroystvo-i-poryadok-montazha-sistemy.html

Водосток своими руками монтаж и установка самостоятельно

Вода — главный враг строительных конструкций. Стекая во время дождя или таянья снега с крыши, она увлажняет стены здания, разбивает отмостки или дорожки, размывает грунт под фундаментом. Это может вызвать неравномерную осадку дома и появление трещин. При низкой температуре жидкость в порах и капиллярах конструкций замерзает, процесс разрушения ускоряется. Для защиты от агрессивного действия влаги устанавливают водосточную систему. Изготовить водосток своими руками — вполне выполнимая задача для тех, кто не хочет мириться с сыростью в подвале, просевшим фундаментом и льющимися с крыши струями дождя.

Функции и виды водостоков

функция водостока для крыши — сбор воды с поверхности кровли и отведение ее в удаленное место. При больших площадях скатов предусмотрены варианты, когда водосточная труба направляет поток в канализацию-ливневку или специальный резервуар.

Водосточные конструкции образуют организованную систему в отличие от неорганизованной, где массы воды произвольно стекают с поверхности скатов.

Материалы для водостоков

Устройства для отвода воды с крыши появились очень давно. Человек защищал жилище от дождя с помощью желобов различной формы, сделанных из дерева, керамики и даже мрамора. Позже их начали изготавливать из свинца и меди. В наше время сливы для крыши производят из материалов, не подверженных коррозии:

оцинкованной стали;
пластика;
металла с полимерным покрытием;
чугуна;
меди;
цинк-титана;
алюминия.

Самые прочные и долговечные конструкции — из металла. Они не боятся морозов, ударов, солнечного света. Чугунные системы применяют в многоэтажном строительстве, оцинковку — в местах, где нет требований к внешней привлекательности сооружения.

Водосток из оценковки

Металлические элементы с полимерным покрытием предназначены для частных и общественных зданий, где кровля с водосточной системой должны выглядеть привлекательно и составлять единую завершенную композицию.

Водосток для крыши из меди

Наиболее дорогие водостоки для крыши — из меди. Их относят к премиум-классу. В сочетании с медной или сланцевой черепицей системы служат украшением здания. Со временем металл покрывается благородной патиной, что придает облику строения еще большую изысканность.

Пластиковый водосток

Пластиковые изделия — недорогие, легкие и достаточно долговечные. Уступают металлическим в механической прочности и устойчивости к УФ-излучению. Чаще всего их используют в сочетании с кровлей из гибкой битумной черепицы или ондулина.

Важно. Профиль водоотводов может быть произвольных размеров круглого, квадратного или прямоугольного сечения. Строгих правил для подбора систем не существует.

Виды конструкций

В многоэтажных зданиях и сооружениях с плоскими кровлями устраивают внутренний водосток. Жидкость собирается в воронку с поверхности крыши и поступает в стояк, расположенный в нежилых помещениях, лестничных клетках или коридорах. В нижней точке система подключается к городской ливневой канализации через закрытый выпуск, проходящий под землей. Из инженерных сетей вода поступает в ближайшие водоемы.

В частном малоэтажном строительстве используют внешний водосток, где система вынесена за пределы здания. Трубы, желоба и воронки крепят к наружным стенам. Такие конструкции легко обслуживать и ремонтировать. Из труб внешних водостоков жидкость отводится через открытые выпуски, представляющие надземные бетонные желоба или канавки по периметру отмостки. Они закрываются сверху защитными решетками. Подробнее читайте в статье ливневая канализация для частного дома, там мы подробно разобрали все варианты.

Материалы для изготовления водостока своими руками

Для того, чтобы смастерить водосток своими руками для дачного домика или навеса, достаточно недорогих подручных материалов. Для изготовления водоотводов применяют:

оцинкованную сталь;
ПВХ;
канализационные трубы;
пластиковые бутылки;
дерево.

Жестяной водосток для крыши своими руками удобнее сделать с помощью гибочного станка. Раскраивают листовой металл с учетом припуска на вальцевые швы. Кромки отгибают для формирования соединения. Детали раскатывают, выполняют швы вручную или специальной закаточной машинкой. Один край трубок зауживают, монтируют стояк.

Делаем водосток из жести

Из полимерных труб водосток собирается проще. Звенья соединяют аналогично канализационной системе. Для желоба цельный элемент распускают на 2 одинаковые части. С помощью фасонных деталей стояку можно придать нужную конфигурацию.

Водосток из пластиковых труб

Водоотвод из пластиковых бутылок — наиболее бюджетный вариант. Полутора-двухлитровые емкости соединяют в трубу нужной длины, предварительно отрезав горлышко и дно. Склеивают герметиком. Для желоба из бутылок изготавливают лотки, которые последовательно скрепляют степлером или проволокой через проделанные шилом отверстия.

Слив из пластиковой бутылки своими руками

Деревянный водосток собирают из досок, закрепив их под углом 90°. Соединяют в длинный желоб с нахлестом, чтобы не протекала вода. Дно выстилают полиэтиленовой пленкой. Монтируют конструкцию на кронштейны, придавая уклон. Отводную трубу можно смастерить из дерева, жестяного уголка, пластиковых труб. Для приема воды выкапывают канавку на расстоянии 1,5 м от стены, засыпают щебнем, боем кирпича.

Важно. Изготовить водосток своими руками — задача несложная. Нужно только тщательно заделать стыки, придать желобу уклон не менее 2 мм на 1 м, обработать дерево от гниения. Такая конструкция прослужит хозяину не один год.

Элементы металлического водостока

Водосточную систему из металла производят из листовой низкоуглеродистой стали толщиной 0,5-0,7 мм. В качестве покрытия применяют полимерные материалы, устойчивые к воздействиям среды и истиранию. Изделия изготавливают в широкой цветовой гамме — от белого, серебристого, кирпично-красного до серого или черного. Это позволяет подобрать вариант, который гармонично впишется в стилистическое оформление здания.

Из чего состоит металлический водосток на фото

Металлический водосток состоит из элементов:

Желоб — расположенный вдоль ската крыши длинный лоток для сбора дождевой или талой воды.
Водоприемная воронка — конусообразная деталь для приема жидкости из желоба и отвода ее в водосточную трубу. Может разбивать длинный лоток на более короткие участки.
Соединитель желоба — профиль с резиновыми уплотнителями для стыкования лотка с угловыми элементами.
Поворотные углы — детали для стыкования желоба в местах поворота на 90°-165°. Могут быть закругленными или прямоугольными.
Водосточные трубы — вертикальные элементы для транспортировки воды от воронки до выпуска. Для стыкования соседних звеньев применяют соединители.
Поворотные колена, тройники — профили, скомпонованные из отрезков труб, изменяющие направление или соединяющие два потока.
Хомуты — крепежные детали для фиксации к стенам водосточных труб.
Кронштейны — крюки для подвешивания желоба вдоль скатов.
Выпуски — горизонтальные трубы для отведения от строения и сброса воды в дренажную канаву или на землю.
Сливы — лотки или трубы для отвода жидкости из водостока.
Заглушки желоба торцевые — комплектующие, которые предотвращают вытекание воды в неправильном направлении и придают лотку дополнительную жесткость.
Решетки — перфорированные элементы для улавливания листьев или мусора, а также безопасности передвижения человека или машины.

Важно. Все детали рассчитываются и подбираются индивидуально в соответствии с параметрами крыши и климатическими условиями.

Особенности монтажа

Водосточную систему, как любые инженерные коммуникации, нужно предварительно спроектировать. Составляют чертеж с планом крыши, где указывают направление стока воды, места установки воронок, длину желобов.

Схема монтажа водостока

Подбирают сечения элементов согласно предполагаемому количеству осадков и площади кровли. Воронки устанавливают из расчета один элемент на 10 пог.м. длины или 100 м² ската. Иногда их объединяют по две штуки на одну вертикальную трубу. Перенаправляют потоки с помощью тройников.

Установка кронштейнов

Монтаж водостоков начинают с установки кронштейнов. Для фиксации желобов используют длинные, короткие или универсальные держатели. Крепят их саморезами или гвоздями. Длинные кронштейны устанавливают до укладки обрешетки и кровельного материала. Им придают изгиб, соответствующий уклону крыши.

Короткие крюки применяют для фиксации желоба к лобовой доске или стене здания. Такой вариант можно использовать как до, так и после монтажа кровли. Иногда кронштейны закрепляют к торцу кобылок или стропильных ног. В этом случае применяют крепеж с гнутой ножкой. Универсальные кронштейны — сборно-разборные. Верхнюю часть крепят до или после монтажа покрытия.

Нижнюю — после укладки кровельного материала. Крючки не торчат и не мешают во время работы.

Варианты монтажа креплений

В зависимости от последовательности монтажа различают способы крепления крюков:

до укладки покрытия — кронштейны крепят к мауэрлату, стропилам или нижней доске обрешетки;
на готовую кровлю — крюки фиксируют на лобовой доске, не снимая нижнего ряда покрытия.

Крепим крайние держатели и натягиваем нитку

Сначала устанавливают крайние держатели в самых высоких и низких точках. Шаг установки кронштейнов 50-60 см. Вокруг воронки их располагают не дальше 5 см. Крюки прикручивают по натянутому шнуру, соблюдая уклон 2-5 мм на 1 м длины желоба. Кромка кровли не должна перекрывать водосточный лоток больше, чем на 1/3 ширины.

Крепление кронштейнов в зависимости от свесов

Для наклонных систем требуется крепеж, который монтируется под углом. Для этой цели применяют крюки с регулирующим устройством, позволяющим менять положение относительно основания.

Если свес кровли достаточен, возможен вариант монтажа целой крепежной системы. Она состоит из направляющего металлопрофиля и держателей, которые вводят в него после установки. Можно придать конструкции любой угол наклона.

При сходе снега крепление слива не мешает

Иногда крюки подвешивают прямо к материалу кровли. В этом случае он должен быть жестким и прочным, чтобы выдержать вес участка желоба с водой. В качестве крепежа применяют зажимы с прокладками. Существуют и другие разновидности кронштейнов — удлиняющие или устанавливающиеся внутрь водосборного лотка.

Укладка желоба

Монтаж желоба начинается с разметки отверстия под воронку. Проделывают ножницами или ножовкой прорезь диаметром, равным сечению водосборной детали. Подгоняют и отвальцовывают плоскогубцами его края, чтобы получились скосы в форме капелек.

Установка желоба

Устанавливают желоб на кронштейны. Лотки по длине стыкуют с помощью соединителей или защелок. На пересечениях и углах скатов монтируют поворотные элементы. Стыки проклеивают герметиком или уплотняют резиной. Дополнительно закрепляют заклепками.

Закрепляем заглушку на желоб

После окончания монтажа на открытый желоб можно уложить специальную сетку для защиты системы от падающих листьев и мусора.

Защитная сетка на желоб от листьев

Крепление воронок

Воронки устанавливают в нижней точке водостока не дальше, чем на 150 мм от глухого торца. Отверстия лотка и водосборника должны совпадать. Деталь надевают снизу на желоб и защелкивают ушки.

Установка воронок на водостоке

На торец лотка монтируют заглушку, закрепляют заклепкой.

Монтаж водосточных труб

К водоотводному патрубку присоединяют поворотное колено и отрезок трубы длиной 100 мм. К нему крепят второй изогнутый элемент, чтобы создать удобную конфигурацию для фиксации к стене. Верхний хомут прикрепляют к стене на расстоянии не более 150 мм от края колена. Монтируют отрезок водосточной трубы нужного размера, заводя его в поворотный элемент.

Монтаж водосточной трубы

По длине трубу крепят хомутами с шагом 1,8 метра. Шов водостока поворачивают к стене. Внизу фиксируют хомутом, насаживают отлив. Его край должен находиться на высоте 200-250 мм от отмостки.

Общие советы по установке металлических водостоков

При установке металлического водостока нужно соблюдать некоторые правила:

резать элементы ножницами по металлу или ножовкой с мелкими зубцами;
снимать перед монтажом защитные пленки;
торцевые заглушки надевать на гладкую часть желоба;
использовать профили и крепеж, рекомендованные изготовителем;
устанавливать соответствующее расчету количество воронок;
соблюдать расстояние между кронштейнами и хомутами;
между трубой и фасадом оставлять зазор 50-100 мм;
места соединения желобов усиливать кронштейнами, расстояние от стыка до крепежей не должно превышать 150 мм с обеих сторон.

Установка водостоков самостоятельно поможет сэкономить бюджет, выделенный на строительство дома. При правильном подборе элементов и монтаже система прослужит не менее 10 лет.

Источник: https://stroim-dom.net/vodostoki-dlja-kryshi-svoimi-rukami/

Как сделать водосток своими руками: выбор материала и процесс изготовления

В строительных магазинах можно найти массу вариантов готовых водоотводящих систем, однако стоимость их высока. Узнав, как сделать водосток своими руками, можно изготовить такую конструкцию из стальных листов с различным типом покрытия. Обойдется она недорого, а служить будет также надежно, как сделанная на производстве.

Материал для водостоков

Выбранный материал должен отличаться прочностью, долговечностью и устойчивостью к воздействиям внешней среды – осадкам, перепаду температур и ультрафиолетовым лучам.

В той или иной степени этим требованиям отвечают:

Листовая оцинкованная сталь – бюджетный вариант, активно используемый для создания желобов водоотводящих систем. Его недостаток – не слишком высокая прочность, конструкцию можно повредить ломом во время чистки от наледи.
Металл с полимерным покрытием. Отлично подходят для строений, крыша которых покрыта металлочерепицей, поскольку легко подобрать подходящий по цвету материал. Устойчивость к низким температурам и коррозии делают стальные желоба с защитной пленкой из полимера неплохим выбором. Единственный минус – ощутимый шум, который возникает в момент прохождения вод по желобам.
Окрашенная листовая сталь. Такие конструкции потребуют периодического обновления покрытия. Не слишком удачный выбор для домов, крытых мягкой кровлей – попадающие вместе с дождевой водой в желоба абразивные частицы постепенно разрушат металл.
Пластик. Прочный и устойчивый к коррозии материал, изделия из которого достаточно легко собрать. Конструкция устойчива к ультрафиолету, не разрушается абразивными частицами, кислотными осадками. Не шумит.
Медь и сплав цинка и титана. Отличаются долговечностью, прочностью и надежностью, однако стоят весьма дорого.

Основные элементы водоотводящей системы

Водосточная система любого типа состоит из стандартных элементов, каждый из которых отвечает за конкретную задачу:

Желоба. Стекающая с крыши вода поступает в желоба, расположенные по периметру здания.
Водосточные трубы. Из желобов стоки по трубам отводятся вниз.
Воронки. Соединяют вместе желоба и трубы.
Заглушки. Элементы, которые контролируют скорость стекания осадков, служат ограничителями.
Переходники и муфты. Детали, с помощью которых прямые участки конструкции соединяются вместе.
Тройники, колена, угольники. Используются для распределения вод, приближения водосточных труб к поверхностям стен, для углов.
Кронштейны и держатели. С их помощью закрепляют желоба.
Хомуты и штыри – крепеж для труб.

Проектируя водостоки для крыши частного дома своими руками, принимают во внимание:

Диаметр желобов и труб. В каждом случае их подбирают индивидуально, учитывая площадь кровли, обильность осадков в регионе, угол наклона скатов. Средние параметры для небольших строений (дачных домов, гаражей) – d желоба 7-11,5 см, d трубы – 5-7 см; для коттеджа или дома средней площади – d желоба 11,5-13 см, d трубы 7,5-11 см.
Расположение водосборных и водоприемных элементов. Схема зависит от типа кровли и длины свеса. Трубы, как правило, устанавливают в углах здания.
Количество материалов. Для точного расчета потребуется высчитать общий метраж желобов (периметр строения и небольшой запас примерно в 5 %). Количество воронок и труб нужно определить самому, ориентируясь на длину стен – их устанавливают на расстоянии 10 м друг от друга. Длина трубы зависит от высоты здания (от уровня почвы до свеса). Распределительные, угловые и соединительные части конструкции определяют индивидуально, принимая во внимание конфигурацию своего дома.

Изготовление водостоков из стальных листов

Водостоки из оцинкованной стали – наиболее популярный и бюджетный вариант. Для изготовления водоотводящей системы можно использовать листовой металл с полимерным покрытием, отличающийся большей устойчивостью ко внешним воздействиям, порядок работ останется тем же.

Материалы и инструменты

Для создания водостока своими руками потребуются:

листовой материал толщиной 0,5 мм;
молоток;
плоскогубцы;
ножницы по металлу;
маркер для разметки.

При выполнении работ нужно принимать во внимание, что ширина заготовки должна быть больше диаметра трубы на 1,5 см – этот зазор нужен для соединения элементов.

Труба

Инструкция по изготовлению трубы:

На металлическом листе выполняют выкройку, исходя из вычисленных ранее параметров. С одного края, идущего по длине листа, нужно провести прямую линию на расстоянии 0,5 см, с другого – с отступом в 1 см.
С помощью ножниц вырезают деталь.
Участок с отступом в 1 см с помощью плоскогубцев загибают под углом 90 °, второй край также загибают, но под небольшим углом.
Заготовку сворачивают в форме трубы, при этом оба загнутых края должны войти один в другой.
Используя молоток, трубу слегка приминают, чтобы придать ей форму и упростить соединение со следующим элементом.

Желоб

Как правильно самостоятельно сделать полукруглый желоб? В идеале, для этой работы нужно специальное оборудование, поскольку без него изделие будет иметь неровную форму, однако при его отсутствии можно попробовать обойтись своими силами.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Из металлического листа вырезают заготовку, накладывают ее трубу или ствол дерева нужного диаметра и с помощью киянки придают заготовке требуемую форму.

Воронка

Деталь состоит из двух разных по диаметру труб стакана, диаметр которого должен быть равен диаметру трубы. Составные части делают самостоятельно, используя описанный выше способ, однако при изготовлении края должны развальцовываться не внутрь, а наружу.

Однако делать воронки самостоятельно не рекомендуется – не имея соответствующих навыков, изготовить их качественно не получится.

Монтаж самостоятельно сделанной водоотводящей системы

Когда все элементы готовы, приступают к сборке водоотвода.

Монтаж может быть осуществлен различными способами, выбор метода зависит от креплений и времени года, когда проводятся работы.

Желательно устанавливать водоотводящую систему еще до того, как была покрыта крыша. Наиболее надежный и удачный способ – установка на стропило или наружную перекладину скатной крыши. Это позволяет защитить подвесные крепежные конструкции от дождя, закрыв их планкой карниза.

Если кровля уже установлена, пользуются другим методом.

Порядок работ

Сначала крепят кронштейны, которые будут поддерживать сточные желоба. Их располагают через каждые 55-60 см, при этом уровень должен снижаться в сторону слива. Держатели следует устанавливать так, чтобы свес кровли заходил примерно на треть полукруга, оставшиеся две трети будут собирать стекающую с крыши дождевую воду.

Для установки кронштейнов на деревянной планке карниза под нужным уклоном пользуются таким методом:

Монтируют самый высоко расположенный держатель.
Устанавливают кронштейн, находящийся на самой низкой точке (наклон увеличивают на 5 мм каждый метр). Если не выдерживать рекомендуемый угол наклона, отвод воды будет затруднен, могут появиться протечки.
Два установленных кронштейна соединяют тонкой веревкой, по стене вдоль веревки проводят линию.
На нужном расстоянии устанавливают остальные поддерживающие элементы, располагая их по отмеченной линии.

После этого проводят установку желоба, на край, расположенный выше всего, ставят заглушку. В местах соединения с желобом трубы вырезают отверстие под воронку, и устанавливают последнюю.

После этих работ приступают к монтажу сточных труб. Для закрепления их вдоль стены используют хомуты.

Если на участке имеется ливневая канализация, трубу отводят к ней. При ее отсутствии, в случае отвода воды в почву, трубу располагают на расстоянии 30-35 см над уровнем грунта.

Советы и рекомендации

Чтобы система не забивалась опавшими листьями, на желоба желательно установить защитные сетки. Они не будут препятствовать сбору воды, но защитят желоба и трубы от крупного мусора.

В готовых системах такая защита почти всегда поставляется в комплекте, а при самостоятельном изготовлении водоотводящей системы ее просто сделать своими руками.

Для этого потребуется металлическая сетка в рулонах. Нарезав полосы, ширина которых чуть превышает диаметр желоба, ее фиксируют на элементах отводящей системы с помощью обычных пластиковых хомутов.

И готовый, и сделанный своими руками водоотвод требуется регулярно осматривать и очищать от загрязнений. Даже металлическая сетка не защитит конструкцию от попадания внутрь грязи, пыли, мелкого сора. Накапливаясь, они могут затруднять отток воды или образовывать засоры в трубах. Это может привести к тому, что вода будет попадать на стены дома и размывать фундамент.

Узнав, как правильно сделать водостоки для крыши своими руками, можно существенно сэкономить, если выполнить все работы по изготовлению и установке произведенной системы самостоятельно. При этом важно тщательно соблюдать технологию проведения работ, а при составлении схемы монтажа точно проводить замеры. Выполненная по всем правилам конструкция будет надежно справляться с задачей и прослужит долгие годы.

Источник: https://stroypomochnik.ru/kak-sdelat-vodostok-svoimi-rukami-vybor-materiala-protsess-izgotovleniya-osobennosti-montazha-gotovoj-sistemy/

Водосток с крыши, водосточные желоба и трубы

Крыша дома собирает дождевую и талую воду с довольно большой поверхности. Чем больше площадь крыши, тем значительнее количество воды, сбрасываемой с крыши в единицу времени. Необходимо организовать отвод воды с крыши так, чтобы она не заливала стены дома, не замачивала грунт, на который опирается фундамент дома, и не создавала “ реки и озёра” на участке.

Способ отвода воды с крыши выбирают в зависимости от конструкции крыши, эстетических предпочтений и бюджета строительства.

Водосточные системы из желобов и труб

Самое популярное решение для отвода воды с крыши – это водосточные системы, основными элементами которых являются подвесные желоба и водосточные трубы.

В состав водосточной системы каждый производитель также обычно включает угловые элементы, защитные сетки, ревизии, детали крепления – кронштейны, держатели, хомуты и пр.

Максимальный размер желоба в сечении обычно укладывается в пределы 100 – 150 мм., а водосточной трубы 70 – 100 мм. Желоба выпускаются разной формы: полукруглые, полуовальные, трапецевидные, прямоугольные или более сложной формы. Форма водосточных труб должна соответствовать форме желоба. Форму желоба обычно выбирают из эстетических соображений. Все элементы системы легко стыкуются между собой и при правильном монтаже исправно отводят воду.

Детали водостоков могут быть изготовлены из ПВХ – пластика, оцинкованной стали, алюминия, меди или сплава титана и цинка. Для домов эконом – класса обычно используют водостоки из пластика или стали. Системы из других материалов значительно дороже.

Плюсы и минусы водосточной системы из ПВХ пластика

Водосточная система из ПВХ пластмассы обладает следующими достоинствами:

Имеет минимальную стоимость по сравнению с системами из металла.
Необычайно гладкая поверхность желобов и труб препятствует накоплению загрязнений.
Высокая стойкость к коррозии.
Простой монтаж, не требующий высокой квалификации и специальных дорогих приспособлений. Собрать водосток из пластика доступно своими руками. Необходимо лишь соблюдать рекомендации производителя.
Детали прокрашены в массе, поэтому царапины на его поверхности малозаметны.

Выбирая водосточную систему из пластика следует также учитывать и такие её особенности:

Не очень высокая стойкость к воздействию низких и высоких температур. Рабочая температура деталей от -30оС до +60оС. При низких температурах элементы из пластика становятся более хрупкими.
При изменении температуры коэффициент линейного расширения пластмассовых деталей в 7 раз больше, чем у стальных. При изготовлении и монтаже водостоков из пластика принимают специальные меры, позволяющие деталям менять размеры без их разрушения.
При действии на водосточную систему значительных механических нагрузок пластиковые детали трескаются и разрушаются, а металлические сминаются.

Элементы водостоков из оцинкованой стали часто имеют полимерное покрытие широкой цветовой гаммы, что позволяет легко подобрать цвет водостоков под цвет фасада или кровли. Детали системы из стали с полимерным покрытием соединяют между собой замками или скобами с защелками через резиновые прокладки.

В условиях российских снежных зим на свесах крыши, в желобах и водосточных трубах часто образуется наледь. Лед препятствует стоку воды с кровли, закупоривает желоба и трубы. Под весом наледи желоба и трубы деформируются и разрушаются.

Для защиты от наледи, увеличения долговечности и беспроблемной работы водостоков, на свесе крыши, в желобах и трубах монтируют греющие электрокабели. Система обогрева добавляет к стоимости сооружения водостоков заметную сумму. Плюс к этому — ежегодные затраты на оплату электроэнергии.

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

Se=(b+h/2)*c,

где: b — расстояние по горизонтали от карнизного свеса до конька крыши; h — высота крыши; с — длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se, с которого отводится вода, менее 57м2, то достаточно желоба диаметром 100 мм. и водосточной трубы диаметром 70 мм.

При площади ската Se до 97 м2, диаметр желоба увеличивают до 125 мм. Желоба диаметром 150 мм. будут обеспечивать отвод воды со ската площадью Se не более 170 м2. Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм.

Монтаж водостоков крыши – водосточных желобов и труб

Выполнить монтаж водосборных подвесных желобов и водосточных труб на крыше вполне по силам застройщику самостоятельно.

Три способа установки кронштейнов для крепления подвесного желоба.

Для качественного монтажа водостоков необходимо:

Внимательно изучить инструкцию производителя по монтажу водосточной системы и тщательно выполнять рекомендации, изложенные в руководстве.
Кронштейны для желобов и держатели для труб устанавливать на расстоянии не более указанного в руководстве по монтажу. Обычно шаг кронштейнов для желобов 0,35-0,5 м.
Обязательно обеспечивать уклон желобов в направлении водосточной трубы 0,5 – 2% (5 – 20 мм. на 1 м. длины желоба). При таком наклоне желоба будут сами очищаться потоком дождевой воды. Минимальный уклон желоба не менее 0,2% (20 мм. на 10 метров длины).
Край желоба должен располагаться, как минимум, на 3 см. ниже плоскости кровли, иначе сползающий с крыши снег будет повреждать желоб.
Наружный край желоба необходимо размещать от свеса кровли на расстоянии 1/2 — 2/3 ширины желоба, тогда вода всегда будет попадать в желоб.
На крутых скатах крыши выполнить два последних условия бывает невозможно. В этом случае для защиты от снега обязательно устанавливают на крыше барьеры для его задержания.
Наружный край желоба располагают чуть ниже внутреннего, тогда вода, переливающаяся через край желоба при сильном дожде, не попадет на фасад.
При монтаже желобов в местах соединений выдерживайте тепловые зазоры, рекомендованные производителем водосточной системы. Желоба и трубы при изменении температуры должны иметь возможность свободно двигаться — не зажимайте их сильно в местах крепления.

Правильная ориентация подвесного водосточного желоба по отношению к краю кровли.

Чтобы сползающий с крыши снег не повредил желоб, его край должен быть расположен на 3 см. ниже кровли.

Детали водосточной системы из ПВХ пластика соединяются между собой через резиновые уплотняющие прокладки или склеиваются.

При сборке системы необходимо учитывать наружную температуру воздуха в момент монтажа. При температуре ниже — 10оС пластик становится хрупким. Кроме того, при резке желобов следует корректировать их длину с учетом последующего изменения линейных размеров при колебаниях температуры.

Желоб при температурных колебаниях изменяет свою длину, перемещаясь по резиновым уплотнителям в местах соединений.

Куда отводить воду из водосточных труб дальше?

Лучшим решением является подсоединение водосточных труб к какой – либо закрытой системе сбора и отвода воды. Это может быть:

Подземная дренажная система для осушения участка. Водосточную трубу присоединяют к выпуску дренажной системы через коллекторный колодец с обратным клапаном, препятствующим поступлению дождевой воды в трубы дренажа;
Ливневая канализация для сбора и отвода воды с поверхности участка;
Специальная система сбора и хранения дождевой и талой воды с целью её дальнейшего использования для полива и других хозяйственных нужд.
Система канализации хозяйственно — бытовых стоков. При централизованной системе канализации необходимо получить разрешение на прием дополнительного объема стоков у владельца сети (как правило, разрешают за дополнительную плату).

Дождеприемник ливневой канализации для приема воды от водосточной системы крыши частного дома оснащен улавливателем мусора, который необходимо регулярно очищать через люк.

Водосточные трубы присоединяются к водоприемным трубам закрытых систем ливневой канализации через специальные устройства – дождеприемники.

В этих устройствах собирается крупный мусор (листья и пр.), а также они могут иметь клапан, препятствующий выходу наружу воздуха (запахов) из системы канализации. Дождеприемник имеет люк, через который Вам периодически придется убирать скопившийся там мусор.

Отвод дождевой воды через закрытые системы канализации заметно удорожает строительство дома.

Из водосточной трубы вода попадает в водоотводной лоток отмостки частного дома

Чаще всего в домах эконом класса используют для приема и отвода воды, стекающей из водосточной трубы, приповерхностные водоотводные лотки.

Такие лотки, обычно устраивают не только для отвода воды с крыши, но и для сбора и отвода поверхностных стоков с отмостки и других площадок с твердым покрытием. Сброс воды из лотков может производиться на рельеф участка в удобном месте подальше от строений или в дренажный колодец.

Водоотводные лотки обычно делают по месту из бетона или используют готовые системы водоотвода из бетона, пластика или металла. В продаже имеются готовые системы приповерхностного водоотвода разных производителей. Основными элементами таких систем являются лотки и съемные решетки, которые закрывают лоток сверху.

На водосточные трубы устанавливают водоотводное устройство, которое направляет дождевую воду в установленную рядом емкость, бочку. Устройство перекрывает поступление воды в емкость, если она полностью наполнена.Декоративная емкость для отбора и хранения воды из водосточных труб может стать украшением дома.

Дождевая цепь – оригинальный водосток

В одноэтажных домах вместо традиционных водосточных труб к желобам можно прикрепить цепь, по которой и будет стекать вода.

Дождевые цепи чрезвычайно популярны в Японии, где их украшают разнообразными декоративными элементами. Цепи делают из различных материалов, звенья могут иметь сложную пространственную форму и чередоваться с декоративными чашами и другими элементами. Нижний и верхний концы цепи должны быть закреплены так, чтобы цепь оставалась натянутой.

При использовании для стока воды дождевых цепей следует увеличить свес крыши – расстояние от стены дома до цепи должно быть не менее 0,5 м., либо дополнительно защитить стену от увлажнения брызгами воды.

Водосборные надстенные накладные желоба на карнизном свесе крыши

В описанной выше водосточной системе водосборные лотки-желоба подвешиваются на карнизе крыши. Такие желоба при воздействии на них льда и снега легко деформируются, смещаются, повреждаются или закупориваются. Сравнительно малый уклон желоба, узкий и глубокий проем лотка затрудняют самоочищение от мусора.

В эксплуатации меньше хлопот доставляет вариант водосточной системы с надстенным накладным желобом на карнизном свесе крыши.

К сожалению, элементы такой водосточной системы заводского изготовления в продаже встречаются не часто.

Устройство кровли с надстенным накладным водосточным желобом:
1 – Т-образный костыль; 2 – настенный водосточный желоб; 3 – крепеж крюка водосточного желоба заклепкой; 4 – водоприемная воронка; 5 – карнизный свес; 6 – верхний слой кровельного ковра; 7 – нижний слой кровельного ковра; 8 – крюк водосточного желоба; 9 – основание под кровельный ковер; 10 – дополнительный слой кровельного ковра

Обычно по месту, на краю крыши из оцинкованного железа делают фартук карнизного свеса (поз.5) и сверху закрепляют настенный накладной желоб (поз.2). Вода из желоба стекает в приемную воронку водосточной трубы, (поз.4). Понятно, что изготовление деталей из обычного серого, без цветного полимерного покрытия, оцинкованного железа снижает декоративность кровли.

Накладные желоба на скатах с небольшим уклоном или малым накоплением снега могут выполнять роль снегозадержателей.

Из-за повышенного расхода металла, система водостока с накладными желобами обычно дороже, чем с подвесными. Однако, бОльшая долговечность и надежность работы накладных желобов, возможность, в ряде случаев, отказаться от установки снегозадержателей и устройства электрообогрева, делают такие желоба вполне конкурентноспособными.

Свободный водосток с крыши – не самое дешевое решение

Среди части застройщиков существует мнение, что дешевле всего ничего не делать – пусть вода свободно стекает с крыши непосредственно на отмостку и далее на землю.

Можно не делать специальное устройство для сбора и спуска воды с крыши дома при условии:

Увеличить свес края крыши от стены до 0,6 м.
Выполнить усиленную гидроизоляцию фундамента и стен цоколя на высоту не менее 0,5 м. выше поверхности отмостки;
Облицевать цоколь на указанную высоту не влагоемким материалом с высокой морозостойкостью (например, клинкерным кирпичом или плиткой, природным камнем, цокольным сайдингом).
Обеспечить уклон отмостки вокруг дома и поверхности участка в сторону от дома в несколько процентов.

Посчитайте затраты на эти дополнительные работы и Вы убедитесь, что установить водосточную систему для сбора и отвода воды с крыши будет дешевле.

Устроив свободный водосток без указанных выше мер, Вы рискуете существенно снизить долговечность отделки стен дома и цоколя, уменьшить несущую способность грунтов под фундаментом из-за их замачивания.

Кроме того, никак не организованные потоки воды по участку снижают комфорт пользования территорией. Отмостку часто используют как пешеходную дорожку. При свободном водостоке с крыши такая дорожка во время дождя станет непроходимой.

Свободный водосток обычно используют на отдельных участках периметра крыши дома и хозяйственных построек. Для сбора воды по краю отмостки рекомендуется устраивать лоток. Система сбора воды в лоток на краю отмостки менее чувствительна к воздействию льда и снега, к засорению мусором, проще очищается, чем водосточная система с желобами на крыше.

Как сделать кровлю из профнастила

Битумная черепица. Монтаж, укладка мягкой кровли.

Уважаемый Читатель !

Подпишитесь на канал, не забывайте ставить лайки и делиться с друзьями.

Нажимая на Палец вверх, Вы сообщаете Дзену, что подобные материалы Вам интересны и настраиваете персональную ленту Дзен на показ большего количества статей на эту тему.

Источник: https://zen.yandex.ru/media/id/59da0a93ad0f220b5f420667/5b02a650256d5c9a9f051342
