Нюансы собственноручного устройства водостока
Водосток в архитектуре строения имеет не последнее место. Он и для некой завершенности служит, и свою основную функцию выполняет – сбор и отвод воды со скатных и пологих крыш.
Водосток
Водосток осуществляет отвод воды не только от крыши, но и от стен здания, его фундамента и других элементов.
Вернуться
Наружный водосток
Мы привыкли видеть на фасадах зданий вертикальные трубы, по которым осуществляется сток воды вниз. Это и есть водосток, причем наружный. Внутренний же встраивается в стены дома, или его монтаж осуществляется внутри помещений.
Надо сказать, что это далеко не полная классификация. Есть еще очень много признаков, по которым все водостоки принято разделять на отдельные виды:
- По организации – наружные и внутренние, как уже было сказано;
- По материалу изготовления – пластиковые и металлические;
- По способу соединения отдельных элементов различают клеевые водостоки и с резиновыми уплотнителями.
Сразу следует сказать, что наружные водостоки подходят для всех типов скатных крыш, а вот внутренний сток воды организуется в случае с плоским перекрытием.
Итак, наружные водостоки могут иметь самую разнообразную конструкцию, что напрямую зависит от конструкции здания. Однако надо отметить, что готовые комплекты также могут иметь некоторые особенности, что зависит от каждого отдельного производителя.
Как бы там ни было, монтаж и устройство водосточных систем практически всегда одинаковы.
Водосток наружный
Примерный состав наружной водосточной системы будет выглядеть так:
- Желоба (не допускается предельный уклон желоба меньше 2 градусов);
- Воронки, которые осуществляют прием воды с желобов;
- Труба, по которой жидкость стекает вниз.
Совет! При устройстве водостока правильно будет располагать воронки с шагом 20-25 см. При этом на одну воронку не должно быть желоба больше 10 м.
Вернуться
Желоба и сливные трубы
Устройство водосточной системы на скатных крышах, как уже стало понятным, ведется с использованием желобов. Они имеют свою классификацию:
- Карнизные. Их монтаж своими руками осуществляется вдоль карниза крыши;
- Парапетные. Их монтаж своими руками осуществляется между парапетными стенами. Надо сказать, что такая конструкция встречается довольно редко;
- Разжелбковые. Отводят жидкость к парапетным желобам.
Становится понятным, что для устройства обычной системы водостока правильно будет использовать пластиковые или металлические элементы карнизного типа.
Кроме всего прочего, различаются желоба и по своей форме:
- Рельефные;
- Прямоугольные;
- Полукруглые.
Устройство стока своими руками, как правило, осуществляется с использованием обычных полукруглых желобов. Рельефные же рекомендовано установить только там, где есть необходимость защитить весь сток от грязи, листьев и иного мусора.
Простое устройство водостока
Что касается материла с квадратным сечением, то его правильно будет установить на зданиях, которые находятся в регионах с повышенным уровнем осадков. Все дело в том, что желоба прямоугольного сечения имеют очень высокую пропускную способность.
Теперь, что касается труб. Они тоже могут быть двух типов – с прямоугольным сечением и с полукруглым.
Правильно будет сделать сток воды на солнечной стороне здания.
Совет! Сечение сливных труб должно быть такое же, как и сечение желобов.
В том случае, когда общая площадь сбора влаги превышает 200 квадратных единиц, трубы должны иметь квадратное сечение по причине, которая была указана выше.
Для малых площадей гост определяет следующие соотношения площади к диаметру трубы, чтобы можно было правильно подобрать их на каждый отдельный случай:
- Площадь до 30 кв. м предполагает сделать сток из труб с диаметром в 8 см;
- Площадь до 50 кв. м. предполагает сделать сток из материала сечением в 9 см;
- Площадь до 125 кв. м предполагает установить сток из материала диаметром в 10 см.
Крепление всех труб осуществляется одинаково – на хомуты и штыри. Чтобы последние не ржавели, перед непосредственным применением их обрабатывают антикоррозийным составом.
Вернуться
Выбор материала
Во многом выбор материала для водосточной системы зависит от материала, из которого изготовлена сама кровля.
Медный водосток
В общем же случае, как уже говорилось, для изготовления водостоков применяют следующие материалы:
- Оцинкованная жесть;
- Оцинкованная жесть с наличием полимерного слоя;
- Медь;
- Алюминий;
- Титан-цинк;
- Пластик.
То есть водостоки могут быть пластиковые, металлические и комбинированные.
Вернуться
Некоторые правила монтажа
Устройство такой системы, как водосток, предполагает наличие некой технологии, то есть последовательности действий. Кроме того, имеет такая работа и ряд особенностей, которые можно описать следующими основными правилами:
- Монтаж трубы своими руками должен быть осуществлен на минимальном расстоянии от стены здания в 5 см. Если прикрепить трубу вплотную к стене, то она будет постоянно влажной;
- Водосток должен иметь некий уклон. Прежде всего, это касается желобов. Уклон следует сделать в сторону воронок. Это не позволит жидкости скапливаться и переливаться через края желобов;
- Все стыки и места крепления необходимо герметизировать. Для водостоков применяется и специальный клей, и метод холодной сварки, и резиновые уплотнители.
Крепление водостока
Надо сказать, что каждый из перечисленных вариантов герметизации имеет свои положительные и отрицательные стороны:
- Резиновые части отлично переносят даже сильные механические воздействия, хорошо предохраняют системы водостоков от протекания. Однако они очень чувствительны к высоким и низким температурам, а нормально функционировать могут только при не очень высоких положительных показателях;
- Клеевое соединение способно обеспечить надежное соединение и полную герметизацию, но разобрать такой вид водостоков уже не удастся;
- Холодная сварка обеспечивает самое надежное соединение и самую высокую степень герметизации. Однако при изменении линейных размеров элементов водостоков, они просто растрескиваются.
В итоге, какое крепление сделать своими руками, решать каждому самостоятельно.
Вернуться
Последовательность монтажа
Итак, непосредственный монтаж водосточной системы своими руками должен начинаться с некоторых расчетов. Например, расчета необходимого количества материала. Первой определяется длина желоба. Вычислить ее очень просто – необходимо просто измерить периметр здания.
Далее, отмечаем места для воронок, то есть те точки, где будет осуществляться крепление воронок к крыше.
Крепление держателей для водостока
После этого устройство водосточной системы предполагает крепление держателей или крюков для желобов. Если используются пластиковые трубы, то их крепление осуществляется с шагом в 60 см. Если же используются металлические или комбинированные элементы, то их крепление осуществляется с шагом в 30 см.
После этого осуществляется крепление воронок. Дальше укладывают желоба в держатели.
Следующим шагом осуществляют крепление соединений водосточной системы. При этом элемент соединителя должен быть расположен на стыке двух желобов.
Дальнейшее устройство водосточной системы предполагает установку труб и углов.
Совет! При стыковке двух желобов, их торцы не должны соприкасаться, то есть должен оставаться температурный зазор. Особенно это касается металлических элементов.
Вернуться
Технология монтажа
Итак, с выбором материала определились, этапы монтажа тоже рассмотрели – остается только определиться, как именно осуществляется этот монтаж.
Устройство начинается с того, что крепятся воронки. Однако это верно только для тех случаев, когда воронки закрепляются непосредственно к кровле с помощью каких-либо крепежных приспособлений, например, кронштейнов.
В том случае, когда они закрепляются к желобам, начинают устройство с крепления кронштейнов.
Кронштейны устанавливаются на том расстоянии, которое было указано выше. Очень важно при выполнении такой работы обеспечить уклон всей системе. С этой целью первый кронштейн, который будет располагаться на самом дальнем расстоянии от воронки, закрепляется, а к нему привязывается веревка. Второй конец ее привязывается к воронке.
Веревка и будет показывать, на какую высоту следует инсталлировать все оставшиеся кронштейны.
Монтаж кронштейнов
Итак, после окончания монтажа держателей, приступают к монтажу самих желобов. Укладку следует начинать от воронки. Герметизация стыков проводится одним из указанных выше способов.
В том случае, если фасад здания имеет некоторые выступающие части, то к нему крепятся углы, то есть соединители специальной формы. Торцы желоба закрываются специальными заглушками.
Последним этапом остается установить только сливные трубы. Монтаж ведется от воронок. Не следует забывать про минимальное удаление от стен. Крепятся такие элементы к фасаду при помощи хомутов и муфт через каждые 2 м.
В такой работе есть два основных правила:
- Между отмосткой и сливным элементом трубы должно быть выдержано минимальное расстояние в 30 см;
- Если устанавливается линейный водосток, то это расстояние сокращается до 15 см.
Что касается резки пластиковых элементов, то лучше всего использовать ножовку по металлу или болгарку. Если речь идет о металлических изделиях, то рекомендовано использовать ножницы по металлу – они, в отличие от той же болгарки, не разрушают защитный слой.
Надо учесть и то, что осуществлять какие-либо работы с пластиковыми элементами лучше всего только при положительных температурах.
Вернуться
Монтаж водосточной системы (водостока) своими руками
Интересное по теме:
Источник: http://VseOTrubax.com/sfera-primeneniya/vodostochnye/nyuansy-sobstvennoruchnogo-ustrojstva-vodostoka.html
Монтаж водостоков для крыши своими руками
Конструкцию крыши разрабатывают таким образом, чтобы вода, попадающая на нее во время атмосферных осадков, как можно скорее стекала вниз. Она с большой скоростью соскальзывает со склонов, крутизна которых 30 градусов и более. Чтобы защитить отделку стен и отмостку дома свесы крыши оборудуют специальной системой, собирающей и переносящей воду к ливневой канализации. Эта статья расскажет, как правильно оборудовать водосток своими руками, как выбрать подходящую модель и рассчитать необходимый размер желоба.
Конструкция
Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:
Конструкция внешней системы водостока крыши
- Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
- Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку.
Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
- Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
- Кронштейны.
Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.
Обратите внимание! Размеры изделий для оборудования водостока разных производителей отличаются по размерам и способам крепления, поэтому пытаться подобрать полный комплект среди продукции разных фирм не имеет смысла.
Запомните, главное, в организации водостока с крыши – герметичность, достигнуть которой крайне сложно, использую разномастные элементы.
Металлические водостоки
Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:
- Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
- Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.
Комплектующие металлического водостока
- Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
- Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.
Важно! Если вы решили сделать водосток для крыши из металла, готовьтесь к тому, что цена на данную продукцию выше, чем на аналоги из поливинилхлорида. Этот вариант не подходит для крыш, угла которых больше или меньше 90 градусов, так как поворотные детали из стали изготовляют только с таким изгибом. Опытные строители утверждают, при значительном весе, металлический отвод воды не обладает высокой герметичностью, а потому является устаревшим строительным решением.
Пластиковые водостоки
Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:
- Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
- Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
- Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.
Комплектующие водостока из поливинилхлорида
- Полный выбор комплектующих. Ассортимент элементов для сборки пластикового водостока – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
- Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.
Важно! Если вы собираетесь сделать водосток из пластика, учтите, что этот материал не выдерживает резкие перепады температур и при первых же морозах может лопнуть. Пластиковые модели не подлежат ремонту, поэтому потребуется замена поврежденного элемента. Нужно помнить, что устройство стока воды из пластика предполагает использование резинового уплотнителя, которым требуется периодическая замена.
Принципы размещения элементов
Рассчитывают и проектируют сток воды с крыши индивидуально, исходя из площади скатов и среднему количеству осадков, выпадающих в данной климатической зоне. Правильно сделать проект и разместить элементы можно, следуя следующим правилам:
Правила расчета сечения водосточного желоба
- Водосточные желоба монтируют по всему периметру здания за исключением крыльца. Чтобы вычислить, сколько деталей потребуется, нужно измерить периметр дома, разделить на длину одного элемента и округлить до целого числа в большую сторону.
- Желоб монтируют под углом. Чтобы вода самотеком перемещалась по нему в сторону водосточной воронки, ему задают уклон 3-5%.
- На углах здания размещают поворотные элементы, разворачивающие водосток на 90 градусов. Для прямоугольного сооружения требуется 4 таких детали. Если дом имеет сложную конфигурацию, то для монтажа нужны еще внутренние углы.
- Необходимое количество воронок для приема вода рассчитывают, исходя из того, что она собирает жидкость с 10 погонных метра желоба. То есть, если длина превышает 10 метров, то для сбора вод со скатов крыши правильно устанавливать 2 воронки. По строительным нормам максимальное расстояние между двумя точками сбора – 20 метров.
- Простейшее устройство водостока предусматривает размещение воронок для сбора воды в первую очередь поблизости от углов здания. Чтобы определить, сколько потребуется вертикальных труб, нужно просто посчитать количество воронок, так как для каждой из них требуется собственный слив.
- Сливную трубу закрепляют на стену специальным кронштейном с круглым держателем соответствующего диаметра. На каждый метр трубы нужен 1 кронштейн. Чтобы сделать расчет необходимого количества крючков для фиксации желоба, следует разделить периметр дома на шаг между ними, который составляет 50-60 см.
Правила размещения водостока
Важно! Главное условие эффективного стока воды – уклон 2-5 градусов в сторону воронки.
Опытные мастера утверждают, что достаточно заложить разницу в высоте 0,5 см на каждый метр протяженности желоба.
Монтаж
Сделать монтаж водостоков качественно можно самостоятельно. Так как стоимость установки на погонный метр ската примерно советует стоимости 1 м желоба в комплекте с кронштейнами и крепежом, рациональнее выполнить эту работу самостоятельно:
- Кронштейны устанавливают во время монтажа стропильной системы, до настила кровельного материала. Крючки из металла фиксируют на ветровую доску, а пластиковые прямо на стропильные ноги.
Схема установки кронштейна на стропила
- Монтаж начинают от крыльца, учитывая, что воронка будет в конце ската. То есть точка начала монтажа будет наивысшей. Чтобы соблюсти уклон, натягивают шнурку и выравнивают кронштейны по ней.
- После завершения кровельных работ желоб вставляют в кронштейны так, чтобы места стыков оказывались между ними. Соединения обрабатывают силиконовым герметиком для лучшей герметизации.
- Для того, чтобы вставить воронку в жлоб, в нем изготовляют отверстие с помощью дрели и коронки нужного диаметра.
- Монтаж угловых деталей выполняют также с использованием силиконового герметика или уплотнителя из резины.
- Устанавливают вертикальные трубы, закрепляя кронштейнами к стене каждый метр. Конец трубя должен подходить к решетке ливневой канализации или хотя бы выходить за пределы бетонной отмостки.
Последовательность установки водостока
Важно! Чтобы проверить качество монтажа, на скат крыши выливают бутылку воды. Если она быстро перемещается в желоб, собирается в воронку и достигает ливневки без потерь, значит все правильно.
-инструкция
Источник: http://KrovlyaKrishi.ru/kommunikacii/vodostok/montazh-vodostokov-dlya-kryshi-svoimi-rukami.html
Как правильно крепить водосток: инструкция по монтажу желобов к крыше
Планирование системы водостока и отвода дождевой воды от фундамента целесообразно проводить, когда строительство кровли еще не закончено. Такой подход позволит подобрать оптимальную систему по типу крепления, материалу изготовления и стоимости. Основной вопрос, возникающий при установке: как крепить водосток к крыше? Необходимо зафиксировать горизонтальные линии так, чтобы вода стекала беспрепятственно, а желоба не деформировались в жару и не прогибались под нагрузкой во время таяния снега.
Расчет и выбор материалов для водостока ↑
Системы водостока из разных материалов отличаются не только стоимостью и внешним видом. Желоба из полимера и металла имеют разный вес, эксплуатационные характеристики, соответственно, требуют точного соблюдения правил монтажа. Грамотно закрепленный водосточный лоток может служить десятки лет без поломок и ремонта. Основные материалы, из которых изготавливают детали водостоков средней ценовой категории, – пластик и металл в полимерном защитном покрытии. Эксклюзивные системы из меди и алюминия устанавливают реже, монтаж осуществляют только профессионалы.
Установка желоба на кронштейны

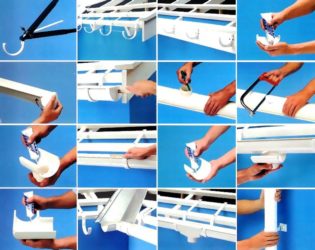

Монтаж пластиковой системы
Пластиковые системы ↑
Низкая цена, легкий вес, простота сборки и установки – главные преимущества пластиковых систем. Если знать, как правильно крепить водосток, то монтаж можно выполнить своими руками. Для сборки не требуются профессиональные инструменты, легкие конструкции можно поднять и зафиксировать самостоятельно.
Сборные желоба устанавливают на крюки, которые крепят непосредственно на фронтонную (лобовую) доску или ее обшивку. Учитывая легкий вес изделий, крепежные элементы изготавливают из пластика. Чтобы полимерный лоток не деформировался под весом снега, шаг между крюками сокращают до минимального – 50 см.
Крепление пластикового желоба на крюки
Недостатки пластиковых систем:
- При монтаже в холодных регионах требуют дополнительного подогрева в зимний период – в желобах фиксируют электрокабели.
- Хрупкость: при повышенных нагрузках (температурные перепады, обильный снегопад, схождение ледяной корки) материал трескается.
Металлопластиковые и стальные водостоки ↑
Конструкции из стали с полимерным покрытием долговечны и надежны. Желоба выдерживают нагрузки в виде льда и снега без повреждений. Системы устанавливаются в любых климатических условиях.
Стальная конструкция: крепление к крыше
Заводские детали покрыты защитной пленкой: при установке необходимо следить, чтобы верхний слой не отслаивался, чтобы не допустить попадания воды на металлическое основание. Изделия устанавливают несколькими способами:
- Желоба водостока крепят как на регулируемые, так и на жесткие нерегулируемые кронштейны.
- Допускается установка на фронтонную доску, настил, или напрямую на стропила.
Выбор техники соединения зависит от готовности кровли и возможности закрепить крюки под финишным покрытием крыши.
Желоба и крепления металлополимерной системы
Преимущества изделий из стали с покрытием: широкий выбор цветов, долговечность, надежность, полная заводская комплектация для монтажа.
Метраж и количество деталей для желоба ↑
Предварительный расчет количества крепежных крюков, соединителей, колен, метража труб и желобов производят на схеме кровли. Общий периметр крыши с добавлением 10% запаса – приблизительный метраж желобов. Метраж труб – высота от точки соединения с желобом до нижней точки, умноженная на запланированное количество водостоков.

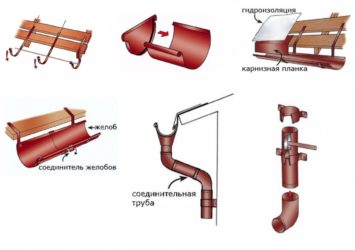

Элементы водосточной линии
Заводские лотки выпускаются в стандартном размере – отрезками по 3 м. Стыкуют так, чтобы одна горизонтальная линия содержала цельные желоба с 1 участком, обрезанным по запланированной длине.
Основные элементы горизонтальных линий:
- Желоба. Каждый отдельный участок комплектуют 2 боковыми заглушками.
- Соединители. Пластины с уплотнителями стыкуют отрезки лотков между собой. Укрепляют соединения специальным герметиком.
- Кронштейны. Количество крюков рассчитывают по общему метражу горизонтальных участков, умноженному на 2: при условии, что крепить водостоки будут на крюки с шагом 50 см.
Соединительные детали
В точках соединения горизонтальных и вертикальных линий устанавливают воронки для слива воды из лотка в трубу. Количество воронок равно количеству водосточных труб.
Как правильно закрепить водосток на крыше: инструкция ↑
Прежде всего необходимо подготовить инструменты и комплект деталей для сборки горизонтальной части системы. Выбрать тип крепежных деталей помогут специалисты. В зависимости от запланированного способа крепления и материала изготовления лотков, вам предложат кронштейны с регулировкой по высоте или со специальным удлинителем для монтажа на стропильные доски. Несколько деталей купите про запас на случай, если в расчетах есть ошибка или соединитель сломается, деформируется при установке.
Крепление пластикового водостока к крыше
Подготовка: инструменты для работ ↑
Инструменты для крепления водостока
Чтобы надежно закрепить водосток, понадобятся простые инструменты:
- Рулетка, карандаш и мелованный шнур (нить) для разметки доски.
- Ножовка (если детали пластиковые), ножницы для работы с металлом (при выборе металлополимерных деталей).
- Шуруповерт или аккумуляторная дрель с насадками.
- Метизы – саморезы или болты, шпильки с гайками. Желательно выбрать крепеж из нержавеющих материалов.
Общие правила монтажа желобов ↑
Независимо от выбранного способа, каким планируют крепить кронштейны для водостоков, есть общие правила монтажа деталей, которым нужно следовать:
- Длина горизонтальной линии, отведенной к одной трубе, не должна превышать 12 м. Если указанное значение будет превышено, внутренний диаметр трубы просто не справится с большим объемом воды. Когда длина ската кровли больше 12 метров, необходимо спланировать монтаж 2 воронок.
Планирование точек установки воронок и наклона желобов
- Угол наклона желобов. Обязательно устанавливают горизонтальные линии с наклоном в сторону трубы. Смещение от крайней точки – до 3 мм на метр. Наклон обеспечит ускоренное течение потока и предотвратит перелив в случае сильного ливня.
Способы крепления и расстояние между крюками
- Шаг между крепежными крюками зависит от материала изготовления желоба. Для пластиковых линий крепят кронштейны к крыше через каждые 50 – 60 см. Максимум — через 75 см. При установке металлопластиковых или цельнометаллических конструкций расстояние между крюками можно увеличить до 90 см.
- Желоба крепят на некотором расстоянии от доски или стены. Если провести условную прямую, продолжающую линию ската кровли, то расстояние от этой линии до верхнего края желоба должно составлять 2 – 2,5 см.

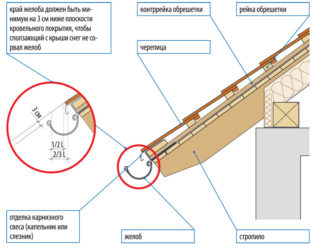

Корректное положение желоба
- Край крыши должен находиться над условным центром лотка или со смещением к внутреннему краю.
- По возможности под кровельное покрытие крепят капельный отвод с заходом на желоб – для удаления конденсата.
Отступ от края до первого крюка и расстояние между кронштейном и краем воронки
Установка коротких кронштейнов на фронтонную доску ↑
Как крепить пластиковый желоб к фронтонной доске
На готовой крыше своими руками проще закрепить водосток на лобовую доску. Схема монтажа с использованием коротких кронштейнов подходит для установки пластиковых изделий. Подбирают шурупы, подходящие по диаметру к отверстиям крюка. Система на открытом воздухе, поэтому выбирают шурупы из нержавейки.
Пластиковый короткий нерегулируемый крюк
Приступают к разметке линии крепления. Рассчитывают уклон. Простой способ сделать корректный наклон без ошибки:
- Отступают от края кровли и ставят точку в месте крепления крайних крюков.
- Место крепежа последнего кронштейна смещают горизонтально вниз: длину ската умножают на 3. Полученное значение в миллиметрах – перепад высоты между крайними крепежными деталями. Если длина линии равна 10 м, то смещение составляет максимум 3 см. Нитью отбивают линию монтажа.
По линии крепят крюки
- Фиксируют кронштейны, соблюдая правила выступа и расстояния до свисающего края кровли.
- Измеряют расстояние между закрепленными кронштейнами. Рассчитывают количество и расстояние между промежуточными крюками. Отмечают точки крепежа.
Установка желоба
После установки всех держателей проверяют корректность наклона. Собирают и устанавливают горизонтальную ветку. Монтируют заглушки по краям на герметик. Прямые отрезки стыкуют соединительными пластинами с резиновыми уплотнителями. Наносят 3 линии герметика: по центру пластины и по краям. Прижимают к желобу. Между краями отрезков оставляют зазор до 5 мм.
Стыковка желобов в горизонтальной линии
В точках запланированного соединения с водосточной трубой вырезают отверстие под воронку. Устанавливают деталь.
Регулируемые крюки и кронштейны с удлинителями: монтаж на настил и стропила ↑
При монтаже водостоков на кровлю на стадии строительства выбирают один из двух вариантов: на стропильные доски, если расстояние между деталями не превышает 1 м; или на настил – сплошное покрытие или доски.
Установка кронштейнов на настил кровли
Используют регулируемые кронштейны:
Кронштейн с удлинителем
- С удлинителем и механизмом регулировки высоты.
Крюк с регулировкой высоты
При выборе крюков с удлинителем есть простой способ соблюсти правильный наклон. Необходимое количество кронштейнов выкладывают в одну линию впритык друг к другу. В месте сгиба первого элемента ставят метку. Проводят прямую до конца последней детали. Рассчитанный показатель перепада (наклона слива) отмечают вверх от точки на крайнем элементе. Соединяют точку с меткой на первом крюке. Полученная линия – места сгиба кронштейнов. Обязательно нумеруют изделия.
Проверка соблюдения наклона
К настилу или стропилам крепят крюки, сгибают по разметке. Строительным уровнем проверяют угол наклона крюка. Необходимо так согнуть планку кронштейна, чтобы желоб, установленный в крепления, находился в строго горизонтальном положении, без перегибов.
Проверка угла сгиба
При использовании кронштейнов с регулировкой монтаж проводят по прямой горизонтальной линии. По низу кронштейнов проводят разметку уровня склона, регулируют механизмом каждый элемент до достижения ровной наклонной линии.
Установка желобов на вагонку или сайдинг ↑
Сложный вопрос: как крепить водосток к установленному сайдингу или вагонке? Существует 3 варианта решения:
- Демонтировать с фронтонной доски обшивку. Используют простые короткие крюки, которые крепят длинными шурупами. Между доской и крюком устанавливают шайбу или плотную резиновую прокладку для того, чтобы можно было свободно установить вагонку.
Крюки на доске под сайдингом
- Провести крепление крюков через декоративную обшивку. Потребуется дрель и длинные шурупы. Высверливают отверстия в вагонке, немного превышающие диаметр крепежа. Вкручивают крепеж в основание под сайдингом. Применяют короткие крюки.
Короткие кронштейны с креплением поверх вагонки
- Установить регулируемые кронштейны, закрепив их под кровельной обшивкой – не придется снимать сайдинг.
Фиксация желоба на кронштейнах ↑
Схема установки водостока
Для фиксации лотка в кронштейнах производители комплектуют изделия специальными пазовыми соединениями или механическими защелками.
Лоток совмещают с выступами кронштейнов
Чтобы закрепить водосток, в крюки вставляется желоб под наклоном. После совмещения выступа кронштейна с канавкой на краю лотка желоб проворачивают на 90о до установки в правильное положение.
Фиксация лотка
Соединение с воронками осуществляют замковым способом. Если инструкцией предусмотрена дополнительная герметизация, по краю отверстия под воронку наносят герметик. Совмещают отверстие в лотке с отверстием воронки и зажимают замок до щелчка.
Крепление воронки
: крепление водосточных желобов ↑
Короткий видео-урок: как крепить водосточные желоба к готовой крыше, без использования коротких крюков. Установку проводят под черепичным покрытием на доски настила.
Старайтесь спланировать отвод дождевой воды с крыши так, чтобы одновременно провести монтаж водостока с кровельными работами. Не будет необходимости самостоятельно устанавливать кронштейны на опасной высоте. Своими руками установить на хозяйственной пристройке, бане или гараже водосток – не проблема. Если навыков строительных работ нет, отдайте предпочтение недорогой и простой в установке пластиковой системе с короткими крюками.
Источник: http://Stroy-Aqua.com/kanalizaciya/vodostoki/kak-pravilno-krepit-vodostok.html
Установка водосточной системы – инструкция по монтажу пластиковых и металлических водостоков своими руками
Один из важных этапов возведения частного дома – обустройство надежной водосточной системы, которая предназначена для своевременного сбора и отвода атмосферных осадков со скатной крыши, дополнительной защиты стеновых конструкций и фундамента от негативного воздействия влаги.
Чтобы обеспечить длительный срок службы готового строения, правильный монтаж водосточной системы предусматривает соблюдение технологии проведения работ и ряда важных рекомендаций, которые позволят создать полноценную функциональную систему для отвода осадков.
Виды водосточных систем
Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.
Водостоки бывают заводские и самодельные:
- Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
- Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.
Основные элементы водосточных систем могут иметь различную форму сечения:
- Прямоугольную.
- Круглую.
- Квадратную.
Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.
Технология монтажа водостока своими руками
Прежде чем приступить к монтажным работам, нужно просчитать пропускную способность системы водостока и общее количество ее конструктивных элементов. Для этого выполняется линейный замер периметра крыши, глубины выноса карниза, расстояния от карнизного свеса до поверхности земли, угла кровельного наклона.
Чтобы сделать самостоятельный монтаж водостока для крыши, необходимо подготовить следующие инструменты и материалы:
- Элементы для слива.
- Водоприемные воронки с решетками.
- Желоб и водосточные трубы.
- Крепежные элементы для фиксации на кровле или фасаде (кронштейны, хомуты, уплотнители, кольца).
- Электрическую дрель.
- Саморезы.
- Клей.
- Рулетку и уровень.
Инструкция по монтажу водостоков:
- Работы начинаются с установки крайних кронштейнов. Они могут быть установлены на кровельные стропила или лобовой карниз.
- При монтаже кронштейнов важно соблюдать необходимый угол наклона – каждые 10 метров он должен составлять 5-6 см. Так, второй кронштейн (крюк) должен располагаться на 6 см ниже, чем первый и так далее. Все кронштейны необходимо крепить максимально жестко, чтобы избежать возможного провисания желобов под тяжестью снега или воды. Оптимальный шаг между крюками должен составлять 50 см.
- В местах расположения труб монтируются воронки-водосборники круглого или прямоугольного сечения. Пластиковые воронки монтируются на клеевой состав, а металлические – на фиксаторы.
- Водосточный желоб оснащается специальными решетками для защиты сточных вод от загрязнений – листьев, грязи и мусора.
- Установленный желоб соединяется с кронштейнами. С обоих концов желоба фиксируются заглушки с резиновыми уплотнителями.
- Все желоба необходимо собрать между собой. Для соединения предусмотрены уплотняющие элементы и муфты, гарантирующие конструкции необходимую жесткость.
- К нижней части воронок для водостока монтируются сточные колена. Они обеспечивают правильный отвод стоков с кровли под углом, а также соединяют другие элементы системы. Минимально допустимое расстояние от трубы до стены должно составлять 3,5 см. При необходимости его можно править до 6 см.
- Для монтажа водосточных труб в колено под воронкой устанавливается дополнительное колено. Труба в колене фиксируется при помощи хомутов. Длину водостока можно наращивать использованием нескольких труб, вставленных друг в друга. Фиксирующие хомуты представляют собой двойную дугу, которую нужно установить на трубу с двух сторон. К несущим конструкциям их можно крепить на дюбели или саморезы.
- Завершающим этапом будет крепление слива – развернутого колена, которое обеспечит отвод стоков от фундамента и стен на безопасное расстояние до 40 см.
Установка водостоков предусматривает обязательную подготовку поверхностей – обработку деревянных стропил антисептическими составами и лаками.
Варианты обогрева водосточной системы
Отсутствие системы антиобледенения приводит к образованию протечек в сточных конструкциях, разрушению фасада и фундаментного основания здания. Но главная опасность кроется в висячих наледях, которые при падении могут угрожать здоровью и жизни людей.
Для устранения обледенения и возможного повреждения водостоков, а также предотвращения протекания кровельного материала, осуществляется установка надежной системы обогрева.
Современная система антиобледенения поддерживает внутреннюю температуру нагрева конструктивных элементов водостоков и кровли выше 0. Она имеет достаточно простое и эффективное устройство, состоящее из нагревательных резистивных и саморегулирующихся кабелей.
- Кабель резистивный. Стандартный нагревательный элемент, который состоит из металлической токопроводящей жилы и термоизоляции. Он имеет постоянное сопротивление, постоянную температуру подогрева и стандартную мощность.
- Кабель саморегулирующийся. Элемент для обогрева кровель и водосточных систем представляет собой нагревающую матрицу для регулировки температурного режима, термоизоляции (внутренней и наружной) и оплетки.
Обогрев водостоков может быть: наружным – монтаж кабеля осуществляется в нижней части кровельного ската, внутренним – кабель устанавливается внутрь жёлоба и трубы.
Как обеспечить длительный срок эксплуатации водостока?
Чтобы установленная водосточная система прослужила не один десяток лет, рекомендуется соблюдать основные правила по ее эксплуатации и техническому обслуживанию.
- Для повышения пропускной способности водостока все конструктивные элементы системы – желоба, трубы и воронки необходимо тщательно очищать от загрязнений и промывать водой. Периодичность профилактики – ежегодно в весенний и осенний период.
- Для эффективного снеготаяния и защиты водостока от негативного воздействия снежных покровов необходимо установить на крыше специальные снежные задержатели.
- Для предотвращения наледи можно использовать качественную систему обогрева, установленную внутри водостоков.
- Для защиты конструктивных элементов водосточной системы от засорения листьями деревьев необходимо дополнительно установить по всей длине желобов сетки, а также перфорированные корзинки в водоприемные воронки.
- При отводе стоков в канализацию каждая сточная труба должна комплектоваться мелкоячеистой решеткой для задержки крупного мусора.
Распространенные ошибки при установке водостоков
- Неправильный выбор системы, материала и неточный подсчет размеров конструкции чреваты переливом стоков из желобов.
- Отсутствие необходимых элементов защиты водостока от загрязнений, обледенения и промерзания.
- Несоблюдение минимально допустимого расстояния между фиксирующими кронштейнами чревато провисанием желобов.
- Чрезмерная фиксация пластиковых труб хомутами нарушает температурное расширение материала в вертикальном направлении.
- Недостаточное количество воронок и несоблюдение угла наклона желобов чреваты переливами на любом участке системы.
- Фиксация водосточных труб впритык к фасаду чревата подтоплением фундамента и разрушением строения.
- Установка труб на внутренних углах строения может усложнить техническое обслуживание конструкции.
Все приведенные ошибки могут привести к печальным последствиям – деформации элементов системы, подтоплению фундамента и разрушению стен.
Правильно выбранный и установленный водосток способен обеспечить надежную защиту кровли и фасада дома от негативного воздействия атмосферных осадков. Обустройство эффективной и практичной системы водоотвода – главная задача, которую предстоит решить любому владельцу земельного участка и частного строения.
Оценка статьи:
Загрузка…
Фото
Источник: https://SdelatBanyu.ru/krysha-i-potolok/ustanovka-vodostokov.html
