Как правильно собрать двухскатную крышу своими руками?

Двускатная крыша дома своими руками. Подготовка, расчёты и монтаж

Если вы строите свой дом и уже дошли до стадии возведения кровли, то из нашей статьи вы можете узнать, как сделать это своими руками. Крыша — важнейший элемент любой жилой конструкции, поэтому ей следует уделить особое внимание. От качества кровли зависит не только комфорт в доме в плане температуры, а и общая сохранность постройки. Итак, разберём пошаговую инструкцию по сооружению этого узла дома.

Подготовка и расчёты

Важно понимать, что крыша дома — это сложный и важный конструктивный элемент. Для его возведения необходимо чётко просчитать количество материала, а также учитывать будущие нагрузки. Предлагаем вам ознакомиться (в таблице) со средними вариантами стройматериалов для возведения двускатной крыши.

В обязательном порядке рассчитайте точный объём материала, исходя из размеров крыши вашего дома. Можно приобретать материал с небольшим запасом, с учётом возможных ошибок и брака. Рекомендуется составить чертёж будущей конструкции. Для этого, кстати, можно воспользоваться современными компьютерными программами, которые помогут подсчитать количество необходимого материала. После расчётов переходим к непосредственному выполнению работ.

Монтаж мауэрлата

Мауэрлат — это фактически несущий брус, который устанавливается на верхушке возведённых стен и играет роль опоры для всей конструкции крыши. Для мауэрлата выбираем брус сечением 100×100 мм или 150×150 мм, в зависимости от размера каркаса и его будущего веса.

Монтаж мауэрлата можно производить несколькими способами. Наиболее распространённый из них заключается в креплении бруса непосредственно к верхней части стены. Для этого в стену крепятся металлические шпильки, а в брусе делаются отверстия для крепления. Под мауэрлат укладывается слой изоляционного материала, после чего брус «надевается» на шпильки и фиксируется болтами. Если стена широкая — брус можно обложить кирпичом, что придаст основе для крыши большей прочности.

Также можно зафиксировать мауэрлат с помощью бетонной замазки, но лучшим вариантом будет всё же фиксация бруса на специальных шпильках. Впрочем, для большей прочности можно использовать сразу несколько вариантов установки.

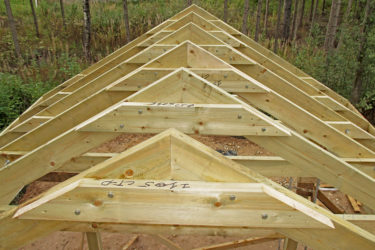

Монтаж стропильной системы

Двускатная крыша дома своими руками делается строго пошагово. После монтажа мауэрлата переходим к сбору и установке стропильной системы. У нашего варианта крыши эта конструкция представляет собой А-образный элемент, работающий по принципу распора. Следует предусмотреть нагрузки, поэтому перед установкой системы необходимо укрепить противоположные стены. Для этого используется брус (сечение можно подобрать аналогичное с мауэрлатом), который крепится на уровне потолочных балок.

Кстати, потолочные балки укладываются перед установкой стропил. Крепление балок производится с помощью уголков. Шаг установки потолочных балок зависит от технических особенностей вашего дома, но не должен составлять меньше 30 см. Фиксируйте балки надёжно и постоянно проверяйте прочность конструкции.

Далее на перекрытие укладываются лежни — дополнительные элементы жёсткости, которые будут играть роль опор для стоек крыши. Поле этого переходят к сборке стропильной системы и её установке.

Если есть возможность поднять довольно тяжёлый груз на уровень крыши, сборку системы можно проводить на земле. В ином случае система собирается на потолочных перекрытиях. Берём необходимые для стропильных ног брусы и формируем треугольную конструкцию, соединяя детали гвоздями. Треугольник устанавливается стропилами на мауэрлат.

Будьте внимательными и обязательно учитывайте желаемую высоту крыши сразу, чтобы в дальнейшем не пришлось переделывать треугольники. Не забывайте проверять вертикаль установки при помощи уровня и надёжно фиксируйте конструкции во избежание перекосов.

Временно можно использовать дополнительный крепёж в виде прибитых досок, которые в конце работ можно легко демонтировать.

Важно: В первую очередь устанавливаем боковые конструкции с каждой стороны дома.

Жёстко крепим стропильную ногу к мауэрлату. Для этого используем металлические накладки. У вас должна получиться надёжно закреплённая треугольная конструкция, которая будет выступать своеобразным «шаблоном» для продолжения работы. Учитывая размеры бруса и угол наклона стропил, собираем новые треугольники и поочерёдно устанавливаем их на мауэерлат. Количество и шаг стропил зависит от размера крыши.

Боковые стороны треугольника укрепляем поперечными досками (прибиваем их по центру каждой из сторон) и устанавливаем стойки на лежни. Они будут играть роль дополнительной опоры и будут препятствовать деформации крыши. К верхней части всей системы крепим коньковой прогон.

Крепление верхних концов стропильных ног можно выполнять способами, указанными на рисунке.

Монтаж фронтона

Этот элемент представляет собой фронтальную «стену» крыши, продолжающую существующую стену дома. Чтобы крыша дома двухскатная своими руками выглядела красиво и была прочной, необходимо строго выдержать вертикальные уровни фронтонов и, соответственно, стропильной системы. Также важно обеспечить надёжную фиксацию, поскольку крыша будет подвергаться воздействию атмосферных осадков и ветра, что может привести к перекосам. Также следует учитывать вес будущего кровельного покрытия, поэтому пренебрегать вниманием к надёжности крепления нельзя ни в коем случае.

Фронтон выглядит как треугольная конструкция, собирать которую можно как на земле, так и непосредственно уже в месте работ. Вы можете предусмотреть наличие у фронтона окна. Снизу фронтон крепится к мауэрлату, а сверху к коньковому прогону. Зашить фронтон можно как на этом этапе, так и на любых последующих. Как правило для этого используются доски 50×100 мм или 50×150 мм. Монтировать доски можно как вертикально, так и горизонтально — на ваш выбор.

Внутреннюю сторону фронтона обязательно необходимо утеплить и покрыть изоляционным слоем. Можно использовать материалы и технологию, которые мы опишем в следующем разделе. Что касается внешней стороны фронтона, можно оставить его как есть, а можно обшить сайдингом, что придаст вашей крыше красивого вида.

Обрешетка и утепление

Чтобы крыша двухскатная своими руками была надёжной, обязательно утеплите её. В роли утеплителя можно использовать различные материалы, например, очень популярную минеральную вату или другие варианты на её основе. Обязательно следует предусмотреть наличие паро- и гидроизоляционного слоя.

Гидроизоляционный слой укладываем непосредственно на стропила и фиксируем его. Далее прокладываем маты из теплоизоляционного материала, располагая их между стропил с надёжной фиксацией. Далее укладываем слой пароизоляции, который располагаем с внутренней стороны кровли. Соединения слоёв фиксируем при помощи специальной клейкой ленты. Поверх изоляционного материала можно сразу смонтировать отделочный слой, а можно отложить этот этап на потом.

Теперь переходим к обрешетке. Вдоль существующих стропил укладываем брус — контробрешетку. В задачу этого элемента входит создание зазора между кровельным материалом и изоляцией. Это помогает отводу влаги, образующейся в результате конвекции тёплого воздуха от потолка и чердака.

Далее монтируем непосредственную обрешетку. Здесь уже всё зависит от того, какой именно кровельный материал вы собираетесь выбрать. Например, для черепицы шаг обрешетки должен быть около 50 мм, а для шифера или широкой плитки — от 100—150 мм. Другими словами, нужно обязательно учитывать размеры и вес будущего кровельного материала. В некоторых случаях можно делать вообще сплошную обрешетку. Кстати, такой вариант считается универсальным, то есть подходящим для любых видов покрытия. Но это значительно увеличивает расход строительного материала и сам вес всей крыши.

Монтаж кровельного материала

Технология монтажа отличается в зависимости от вида покрытия. Например, при монтаже битумной черепицы следует в первую очередь уложить на обрешетку подкладочный ковёр с нахлёстом слоёв примерно в 150 мм и надёжно его зафиксировать. Ковёр может укладываться как вдоль, так и поперёк существующей обрешетки, главное — надёжно его зафиксировать.

Далее производим монтаж карнизов, если они у вас предусмотрены проектом. Карнизная планка крепится непосредственно на подкладку и фиксируется гвоздями или саморезами. Не забудьте вмонтировать в карниз специальные кронштейны для установки водосточной системы. После этого прикрепите к торцам крыши торцевые планки и переходите к укладке плитки.

Начинаем укладку с центра карнизного свеса, в обоих направлениях к краям, продвигаясь слой за слоем к вершине кровли. На плитке есть клеящий слой, защищённый плёнкой — срываем его и клеем каждую плитку к подкладке. Фиксируем гвоздями в четырёх местах. Далее повторяем процедуру с каждой следующей плиткой. На торцах выступающие края плитки необходимо аккуратной обрезать и отшлифовать края. Не забудьте сделать кровельные проходки — специальные отверстия для, например, антенны или дымовой трубы. Для этого плитка просверливается в необходимом месте, а отверстие укрепляется резиной по краям.

На конёк кровли монтируется специальная коньковая плитка подходящей формы. Здесь необходимо делать укладку внахлёст примерно на 5 мм, чтобы избежать попадание дождевой воды под материал. Монтаж кровли с использованием других материалов проводится примерно аналогично, с учётом определённых нюансов для каждого из вариантов покрытия.

Ваша двускатная крыша своими руками готова. Теперь можно переходить к внутренней отделке чердака и работам по покрытию древесины лаком, краской или другими подходящими материалами. Как идите, ничего сложного в этом процессе нет: вам понадобятся необходимые материалы, несколько помощников, инструменты и 2—3 дня на работу.

Источник: https://SvoimiRukami.lesstroy.net/krysha/dvuskatnaya-krysha-doma-svoimi-rukami/

Как правильно сделать двухскатную крышу своими руками – пошаговая инструкция по конструкции и строительству двухскатных крыш

Крыша дома – это один из основных составляющих элементов дома. Она представляет собой верхнюю конструкцию здания, без которой сложно себе представить комфортное проживание.

Основными функциями крыши являются защита от снега, дождя и иных осадков, а также сохранение тепла в холодное время года и защита от перегрева в летние месяцы. В наши годы существует большое разнообразие крыш на любой вкус и кошелек.

Однако самыми распространенными и популярными в любые времена являются двухскатные крыши, которые являются универсальными, незатратными и простыми в установке. О том, как правильно сделать двухскатную крышу своими руками мы поговорим в сегодняшней статье

Конструкция двухскатной кровли является наиболее распространенной в частном строительстве. Как понятно из названия данного вида крыши, она выполняется в виде двух скатов или, проще говоря, в виде треугольника. Такие крыши легко и быстро монтировать, они достаточно долговечны и их внешний вид находит множество поклонников, так как сочетает в себе вид русской избы и современной постройки. Обладая необходимыми знаниями, ее можно сделать самостоятельно, используя доступные инструменты.

Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

Разберем каждый из элементов, показанных на схеме, отдельно:

• Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
• Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
• Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
• Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
• Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
• Лежень — дополнительный элемент, на который опирается стойка;
• Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Данная схема крыши является универсальной для множества построек, но в зависимости от сложности конструкции сюда могут добавляться специальные элементы, придающие устойчивость и жесткость всей стропильной системе.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

• нагрузка от ветра и дождя;
• давление выпавшего снега;
• вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

• Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
• Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
• Металлочерепица: придерживаться следует уклона от 14°;
• Профнастил: его листы должны размещаться под углом от 12°;
• Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°.

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

• симметричная двухскатная крыша;
• ассиметричная двухскатная крыша;
• двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Расчет двухскатной крыши

Часто у начинающих строителей перед проектированием и расчетами на закупку материала возникают вопросы по поводу того, как узнать длину стропил двухскатной крыши. Для этого важно на этапе проектирования знать, какой будет ширина здания, для  подбора стропил стандартного размера, чтобы не пришлось их сращивать, жертвуя их несущей способностью. Вместе с этим нужно не забыть об угле наклона крыши. Все эти факторы в конечном итоге будут влиять на расчет длины.

Итак, для вычисления длины стропил такой крыши нужно разделить треугольник, образованный стропильной системой на два прямоугольных треугольника. Дальше, зная ширину здания и угол наклона крыши можно определить высоту конька двухскатной крыши. Зная два катета прямоугольного треугольника и используя теорему Пифагора, можно вычислить гипотенузу каждого прямоугольного треугольника, которая и является необходимой длиной стропил нашей крыши.

В итоге, для определения окончательной длины, к полученному значению нужно прибавить еще 30-50 см. для обеспечения свесов крыши.

Все проведенные расчеты по определению высоты конька (она же высота фронтона) и длины стропил наглядно показаны на изображении:

Из всего вышесказанного можно сделать вывод, что двухскатная крыша является наиболее дешевым и универсальным видом кровли для частного дома. Есть примеры, когда с помощью подручных средств люди возводили двухскатную крышу самостоятельно в одиночку. Но все же советуем вам пользоваться помощью специалистов в таких вопросах, ведь грамотно сделанная крыша над головой — это комфорт и уют в доме.

Проектирование конструкции двухскатной крыши дома

Первым и основополагающим этапом постройки двухскатной крыши является ее проектирование. Мы уже говорили о том, что от выбора угла наклона крыши будут зависеть нагрузка, воспринимаемая кровлей, и, как следствие, выбор кровельного материала, который сможет противостоять осадкам и нагрузкам от этих осадков и ветра.

На данном этапе создаются чертежи конструкции будущей кровли и проводятся все необходимые расчеты. Это необходимо, в первую очередь, чтобы иметь представление об общем виде крыши и ее размерах, а также чтобы учесть все предполагаемые максимальные нагрузки.

После проектирования у вас на руках будет весь пакет документов, в которых будут указаны все размеры будущей крыши, ее площадь для закупки кровельных материалов, полная номенклатура пиломатериалов, используемых в постройке. Наличие списка с номенклатурой пиломатериала позволит не потратить лишних средств на его закупку, так как при строительстве крыши пиломатериал — это основная статья расходов.

После того, как выполнены все проектные работы, переходят непосредственно к строительным работам. При проведении работ своими руками экономится половина бюджета, который мог бы пойти на оплату строителям. При это важно помнить о соблюдении всех норм и правил, чтобы конечный результат оправдал ожидания.

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы. Подробнее о закреплении мауэрата рассказано в данном видео

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно). При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб. Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

На заключительном этапе монтажа двухскатной крыши  производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:

Помогла статья? Оцените ее



Источник: https://strhouse.ru/stroitelstvo-svoego-doma/kak-sdelat-dvuhskatnuju-kryshu-svoimi-rukami.html

Как правильно сделать стропильную систему двухскатной крыши своими руками

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

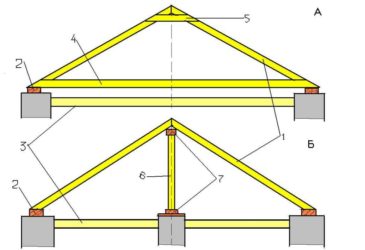

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длинастропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна.

Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель.

С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Источник: http://KakPostroit.by/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi-svoimi-rukami.html

Как сделать двухскатную крышу своими руками

Проектируя крышу постройки, хозяин предполагает добиться одновременно красивого дизайна, максимума практичности и, желательно, это все при наименьших затратах. Самой экономичной в финансовом плане среди скатных считается двухскатная крыша: своими руками изготовить каркас может и строитель, не имеющий специальных навыков. Перечитав множество информации, вполне можно понять, как правильно сделать двухскатную крышу для своего дома. Ее конструкция будет зависеть от желания использовать площадь как чердак или же в качестве жилого пространства – мансарды.

Стропильное устройство каждой постройки приравнивается к значению несущих структурных частей постройки. Крыша предполагается в качестве узла, собирающий под собой ребра устойчивости возведения. Очень важно отводить повышенное внимание каждой единице постройки, даже в том случае использования простого двускатного способа во время самостоятельного монтажа кровли.

Достоинства двускатных крыш

Существует множество различных стропильных систем. Из них наивысшую популярность получила — простая симметричная. И сейчас мы узнаем почему:

• включает в себя простейшие и понятные расчеты;
• все другие варианты не могут похвастаться такой прочностью, ремонтопригодностью и износоустойчивостью, как двускатная крыша;
• способы выделения оригинальных архитектурных качеств постройки разрабатываются на основе двускатной крыши;
• собранная постройка обеспечивает идеальные условия, чтобы сохранить сухость внутри здания и способствует беспрепятственному стоку воды, снега, схода, наледи.

Взирая на габариты, хозяева в любой момент могут обустроить подкровельную площадь, превратив ее в мансарду или дополнительный этаж. В общем, — двускатная крыша отлично сочетается с банями, домами или другими постройками.

Стропильная система двухскатной крыши своими руками

Так как элементы строительства на прямую зависят от типа кровли, то незнание предназначения каждого приведет к некачественному покрытию объекта. Рассмотрим детально:

Стропильная нога – главный элемент строительной системы, соединяясь с остальными создает систему фермы, усиливающая прочность кровли целиком. Для ее производства служит деревянный брус, имеющим сечение не менее, чем профильная труба или мауэрлат.

Стропильные прогоны – представляют из себя горизонтальные балки, которые укладываются под конек, поддерживающий стропильные ноги, и на стойки. Используются для снятия напряжения ферм и обеспечения жесткости постройки.

Лежни – монтировочная опора для подкосов и стоек, для надежного соединения этих частей необходима очень толстая труба с приличным диаметром или брус с большим сечением – 15 см.

Мауэрлат – главная часть стропильного устройства, является брусом, сечение одного 15 и более см., а при металлической структуре крыши – швеллер двутавровый. Устанавливается на несущие стены здания и предназначен для равномерного распределения нагрузки по домовой конструкции целиком.

Стропильная стойка – трубы или брус вертикального расположения, имеют центральное или/и боковое размещение, взирая на тип двускатной крыши. Служит опорой для весовой части всего стропильного устройства, потому и обладает сечением в 15 см.

Брус обрешеточный – часть перпендикулярного настила на стропила с сечением 4-5 см. Предназначены для монтажа требуемого покрытия кровли и образуют многослойный защитный «пирог».

При изготовлении из деревянных брусьев выбранной конструкции крыши, необходимо подбирать качественную древесину. Вкрапления сучков не должны присутствовать на брусе, также непригодной будет и мягкая порода дерева.

В дополнение – древесине для двускатной крыши своими руками необходимо обладать естественной влажностью, в противном случае ее засыхание, растрескивание и деформация кровельной модели начнется по всей конструкции, что сделает ее опасной и ненадежной.

Разновидности стропильных систем

Перед стартом работы необходимо подобрать тип стропильной системы, каждый из которых включает в себя преимущества и недостатки:

Наслонный – подойдет к любой ширине крыши. Фиксация лежня к мауэрлату служат для устойчивости и надежности. Стойка нивелирует давление, что позволяет снизить напряжение в стропильных ногах. Очень простая конструкция, однако затраты на нее необходимы большие, так как для обустройства лежней требуется много пиломатериала.

Висячий – подходит исключительно к крышам стандартной ширины «6 м», естественно стропильная нога имеет такую же длину. Фиксация концов к несущей стене и коньковому прогону служат креплением. Давление и напряжение постройки нивелируется обязательно установленной затяжкой.

Помимо этого, они рассчитаны в качестве несущих балок, без которых постройка разъедется под тяжестью. Преимущества такой вариации в наименьшей деформации в момент усадки, и в полной сухости кровельной плоскости во время межсезонья.

Гибридный – предполагается для многоскатных крыш с переходами, сопровожденными множеством усилений, стойками, балками, лежнями и другими частями, служащих устойчивости постройки. Вариант дорогой и сложный, из-за этого строительство и проект должен осуществлять исключительно профессионал, хотя бы руководить им.

Расчет стропильной конструкции

Двускатная крыша считается сложной постройкой. Проект опирается на множество элементов – ветер, природные явления, переменные и постоянные нагрузки. Выполнить расчеты самолично весьма проблематично, не обладая информацией о местном климате, нюансах рассредоточения давления, свойствах материала для сооружения конструкции.

Идеально, воспользоваться услугой профессионала, а самому можно произвести подбор материала для покрытия – его вид влияет на следующие характеристики:

Угол наклона – наименьший угол наклона кровли по отношению к параллели земли – 5 градусов. Но он прямиком зависит от кровельного стройматериала. В основном применяется – профлист, шифер, гибкую и металлочерепицу.

Полагаются на правило – чем круче скат, тем фактурнее будет кровля. Для настила рулонной защитной изоляции кровли – от 5 градусов. Значимую роль играет количество слоев, трехслойные покрытия до 15 градусов, выше – одно- и двухслойные.

• ондулин – от 6;
• шифер – от 11;
• профнастил – от 12;
• металлочерепица – от 14 до 20;
• мягкая кровля – от 15 до 45.

В следствии чего, образование осадков – «воды, снега» не будет задерживаться на поверхности, однако для детальной очистки необходимы собственные усилия. Стропила для двухскатной крыши своими руками – после, устройство кровельной системы вычисляется по положению частей – шаг и подобранное сечение для той или иной единицы.

Параметры полностью зависят от выбранного покрытия и веса кровли.

Для более редкого шага требуется более внушительный диаметр трубы или сечение бруса.

Обычно, эта характеристика для несущих стен достигает 15 см и выше, для дачных домов и дополнительных конструкций «баня, беседка» – 10 см.

После чего необходимо рассчитать количество стропил на один скат: его длина делится на шаг установки, достигающего 60-100 см и вдобавок крайняя нога. Полученный результат умножается вдвое и получается общее значение. Шаг установки и количество стропильных ног варьируется, в зависимости от сечения бруса.

Если школьные знания о прямоугольном треугольнике еще не забиты, то длина стропил рассчитывается очень просто. Стропильная нога является гипотенузой в получившейся фигуре.

Вычисления такие: С2 = А2 + В2, из чего – длина стропильной ноги «С», высота крыши «А», половина длины фронта «В». К результату обязательно добавляется 30-70 см для карнизных свесов.

И все таки, как сделать крышу двухскатную своими руками?

Мы сейчас это выясним:

После покупки всех необходимых материалов, подбора типа стропильной установки, составления проекта крыши – работа может быть начата. Нужно выполнять строгую последовательность этапов, это позволит избежать затягивание монтажа и потери надежности постройки.

Крепление мауэрлата

При нехватке длины бруса для установки мауэрлата, производится наращивание. Концы соединяются способом врубки вполдерева. Анкерные болты сыграют роль дополнительных крепежей. Из-за ненадежности применение саморезов, гвоздей и нагелей исключается. Монтаж к стене выполняется так:

• производится отступ от края 5 см и более;
• чтобы вставить крепежи, в стене вырезаются проемы. Таким же образом выполняются работы с брусом;
• стальными шпильками мауэрлат необходимо закрепить к краю. Промежуток между стропильных ног в двое больше, чем шаг крепления. Поэтому, перед тем как установить основную единицу, необходимо ориентироваться по металлическим меткам.

Внимание: край стены сперва защищается гидроизоляцией, а уже после кладется мауэрлат.

Расстилается только один слой даже в случае деревянной сборки дома.

Производство и установка стропил

Благодаря возможности собирания на земле, а затем перемещение готового сооружения на крышу, стропильные фермы очень удобны. При помощи этого время монтажа значительно сокращается, но вот вес модели не маленький, что приведет к потребности в подъемной технике, а это сделает проект несколько дороже.

Однако доступен более бюджетный вариант:

Чтобы соединиться с мауэрлатом и коньковым прогоном, стропильные ноги сверху и снизу запиливаются. Выполняется это отдельно со всеми единицами, древесина при этом предварительно поднимается наверх.

На мауэрлате производится разметка для фиксации и установки коньковых прогонов: стойки, которые будут держать брус, ставятся по фронтонам. При нехватке длины он наращивается, но немного иначе нежели мауэрлат – на место стыка крепиться с двух сторон доска.

Производятся запилы или проделывание отверстий для крепежа в коньковом брусе, мауэрлате, исходя из выбранного варианта стропильной системы «висячие, наслонные».

После, начинается монтаж стропильных ног с обратных сторон концов крыши с постепенным движением к центру. Чтобы все горизонтальные элементы совпадали, углы крайних ферм между собой натягиваются шнуром.

Между собой, стропильные ноги обвязываются затяжками и подкосами. Деревянными накладками набивается угол, образованием которого послужили стропила под коньковой участком, концы же стягиваются, используя болты.

С недавних времен строительными профессионалами начал использоваться для кровельной установки — скользящий крепеж. Пластины из металла являются надежным креплением несущих элементов и одновременно движущимися из-за усадки. Крепление стропил долгое и тяжелое занятие. Момент установки необходимо спланировать заранее – во время дождей крыша не должна быть брошена, иначе впитанная влага приведет к потери стойкости конструкции.

Обрешетка и фронтоны

Боковые компоненты крыши, являющиеся фронтонами, производят в виде целых досок и щитов, которые полностью устанавливаются сверху. Сложности не должны появиться – главное, чтобы выполнение их запилов под необходимым градусом производился аккуратно. После известия о конечном виде кровельного покрытия выполняется крепление обрешетки.

Крайне необходимо выделить места для проема дымовой трубы – нельзя, чтобы металлическая или кирпичная грани взаимодействовали с обрешоткой. До горячего агрегата промежуток необходим достигать более 15 см. Перед обрешеточным монтажом готовая крыша покрывается гидроизоляцией с припусками, которые заходят за края стен. Далее выполняется монтаж бруса.

Намереваясь произвести сверху пирог утепления, сперва, с внутренней стороны осуществляется укрепление пароизоляции, затем же, в появившееся стропильными ногами короба, помещается подобранное сырье.

Далее по периметру обозначаются стропильные ноги брусом 20 х 20 и набивается новый обрешеточный слой, именно по нему будет проходить сырьевая укладка кровли – создание каналов вентиляции. Данный вариант поможет сохранить просторность подкрышной площади.

Материальный настил кровли

Установка начинается с краев крыши и ведется вверх, не взирая на тип материала кровли, при этом одну единицу кладут друг на друга. Это позволит обеспечить защиту от поступления влаги под материал.

От сырья зависит тип крепления:

Жесткие профлисты «металлочерепица, ондулин» – закрепляют в предварительно вырезанные проемы для обрешетки, воспользовавшись резиновыми подкладками для сохранности антикоррозийного слоя и герметизации.

Мягкая черепица, которая имеет основание из полимера или битума, или плитка – наплавливается.

Выводы: руководство установки стропильной системы и кровли выглядит легким исключительно на компьютере. На самом же деле, данный процесс потребует затраты множества сил и терпения.

В таком случае, при недостатке информации, лучше обратиться к профессионалам – их работа всегда располагает гарантией.

На этом наш курс подошел к концу. Вы также можете ознакомиться с пошаговым видео двухскатная крыша своими руками. Спасибо всем, кто прочитал до этого момента. Всего хорошего. Увидимся в других публикациях.

Загрузка…

Источник: https://pochtidoma.ru/stroitelstvo/krysha/dvuhskatnaya-krysha-svoimi-rukami/
