Как правильно собрать стропильную систему двухскатной крыши?

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

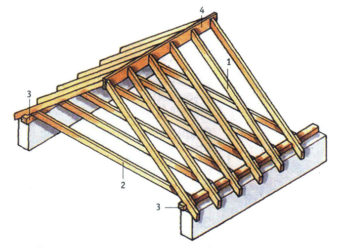

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
   • надежно фиксирует нижние концы стропил к балкам;
   • выступает в качестве балок для пола мансардных помещений;
   • служит основой для потолка нижнего этажа дома.
3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

   Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

4. Лежень – продольный брус достаточно большого сечения, основа для крепления стоек. Устанавливается на внутренние несущие перегородки дома и служит для равномерного распределения нагрузки от кровельных стоек.
5. Подкосы – наклонные бруски, упирающиеся в основания опорных брусьев и стропила. Позволяют снизить нагрузку на стропильные ноги, придают конструкции дополнительную жесткость и прочность. В районах с высокой снеговой или ветровой нагрузкой рекомендуют сделать несколько подкосов в одной стропильной ферме.
6. Коньковый прогон – горизонтальный брус в верхней части каркаса, равный по длине всей крыше. Служит для крепления стропильных ног с определенным шагом.
7. Мауэрлат – брусовая обвязка стен дома, необходимая для опоры нижних частей стропильных ног. В деревянном срубе функции этого элемента выполняют бревна верхнего венца.

Виды стропильных систем: выбираем подходящую

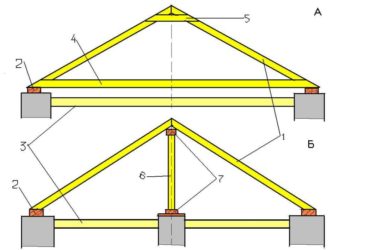

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого  из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

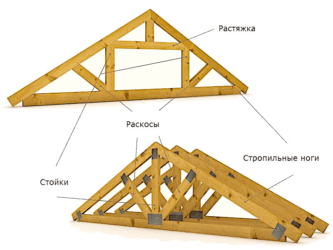

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

• Соломенная крыша своими руками

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Источник: https://besedkibest.ru/o-kryshah/kak-sdelat-stropila-na-dvuhskatnuyu-kryshu/

Конструкция, виды и монтаж стропильной системы двускатной крыши дома

Двускатная крыша – самый простой, недорогой и потому весьма популярный в частном домостроении вид крыши. Такую конструкцию можно вполне построить своими руками, если имеются хотя бы некоторые строительные навыки. Главным элементом крыши является ее стропильная система, от правильного монтажа которой зависит прочность и долговечность всего здания.

Элементы конструкции двускатной крыши

Для строительства стропильной системы любой крыши обычно выбирают древесину хвойных пород (сосна), прочную, легкую, долговечную и недорогую.

Чтобы правильно составить проект двускатной крыши, нужно хорошо знать, из каких элементов она состоит. Рассмотрим ее основные конструктивные элементы:

Мауэрлат – брус квадратного сечения размером от 100 мм до 150 мм, который прокладывается по периметру дома с креплением на несущих стенах. Служит для того, чтобы передавать нагрузку от стропил на несущие стены.

Стропильные ноги (стропила) – доски с сечением 50 (100)х150 мм, формирующие основной контур крыши и образующие треугольник. Они равномерно передают нагрузку от кровли на мауэрлат. Устанавливаются на расстоянии друг от друга от 60 до 120 см, что зависит от тяжести кровельного покрытия.

Конек – горизонтальный элемент крыши, соединяющий скаты крыши в ее верхней точке и формирующийся в результате соединения стропильных ног.

Кобылки – небольшие отрезки доски, служащие продолжением стропил от мауэрлата и образующие свес крыши. Их использование позволяет брать стропила меньшей длины, что делает монтаж более легким.

Свескрыши – предназначен для отвода дождевой воды от стен здания, поэтому должен выступать на 40 см и более от стены.

Лежень – горизонтальный брус такого же сечения, как и мауэрлат, лежащий на внутренней несущей стене здания; предназначен для равномерного распределения нагрузки от стоек крыши.

Стойки – вертикальные бруски с сечением, как у мауэрлата, передающие нагрузку от конька на внутреннюю несущую стену.

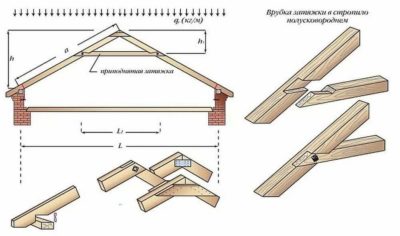

Затяжки – элементы висячей стропильной системы, объединяющие снизу стропильные ноги в треугольник.

Подкосы – отрезки досок, устанавливающиеся под углом от стропильных ног к нижним несущим элементам. Затяжка вместе с несколькими подкосами образует ферму – прочную конструкцию, которая распределяет нагрузки при больших пролетах.

Обрешетка – доски или бруски, которые фиксируются к стропилам перпендикулярно их направлению и соединяют их в единое целое. Она предназначена для равномерного распределения нагрузки от кровельного материала на стропильные ноги.

Виды

Стропильные системы бывают висячими и наслонными.

Висячие стропила устанавливают, если между несущими стенами расстояние не больше 10 м и нет внутренней несущей стены. Стропильные ноги опираются на несущие стены и соединяются внизу затяжкой.  При этом образуется треугольник. Для усиления его жесткости можно установить верхнюю затяжку на расстоянии от конька не меньше 50 см.

Наслонные стропила – это такая же конструкция, у которой посередине имеется опорная балка, чтобы передавать вес от конька на внутреннюю несущую стену, если та располагается строго посередине здания.

Лучшим вариантом считается конструкция, в которой наслонные и висячие стропила чередуются.

Угол наклона двускатной крыши

Чтобы двускатная крыша была прочной и долговечной, важно правильно определить угол наклона ее скатов. Его величина зависит от многих условий, в том числе, от климата местности, от особенностей выбранных стройматериалов, от архитектурных особенностей здания.

Если здание строится в регионе, где часты сильные ветры, то стоит выбрать вариант с пологой крышей, чтобы уменьшить давление ветра на конструкцию. Если же в данной местности не редкость обильные снегопады, то угол наклона крыши лучше увеличить, чтобы снежные массы не скапливались на ней, иначе необходимо будет установить снегозадержатели.

Составление проекта

Перед началом строительства крыши нужно составить ее проект, начертить внешние формы каркаса, соблюдая масштаб, чтобы видеть перспективы. Оптимальной высотой крыши опытные строители считают одну треть от значения длины здания. Далее определяют тип стропильной системы, жилым или нежилым будет чердак, чертят схему и делают ее раскладку в проекции, чтобы правильно рассчитать количество нужных материалов.

Технология монтажа

Для деревянных домов мауэрлатом может выступать верхний брус. В кирпичных зданиях в кладку вмуровывают металлические стержни диаметром 10 мм с резьбой, с помощью которых мауэрлат крепится к несущим стенам. При этом обязательно нужно проложить два слоя рубероида в качестве гидроизоляции между кирпичной стеной и мауэрлатом.

Если здание выстроено из пенобетонных или керамических блоков, то для крепления мауэрлата верхний ряд блоков заливается армированным слоем бетона на 20-30 см. Предварительно к арматуре нужно закрепить металлические стержни с резьбой.

Монтаж висячей системы стропил выполняют в следующем порядке:

1. Крепят мауэрлат, следя, чтобы балки были строго параллельны друг другу.
2. Размечают положение стропил на мауэрлате.
3. Подготавливают стропильные ноги: на нижнем конце делают вырез на треть ширины стропильной ноги для ее опоры на мауэрлат.
4. Висячие стропила скрепляют металлическими накладками или болтами. Когда все стропильные треугольники будут готовы, устанавливают две крайние конструкции, а после этого – промежуточные, фиксируя каждую из них временными укосинами.
5. К стропилам крепят кобылки для формирования свеса крыши.
6. Устанавливают обрешетку, коньковую балку, объединяя все стропила в единую систему.

Если используется наслонная система, то порядок монтажа будет иной: сначала устанавливают лежень, на него монтируют опоры, на них – коньковый брус, и уже после этого крепят стропила, фиксируя их на коньковый брус и мауэрлат.

После того, как стропильная система закончена, можно приступать к следующим видам работ: монтажу кровельного покрытия и зашивке фронтонов и свеса крыши.

Источник: https://roof-gid.ru/vidy-krysh/montazh-stropilnoj-sistemy-dvuskatnoj-kryshi/

Стропильная система двухскатной крыши, расчет стропильной системы, монтаж стропильной системы, полезные советы

Конструктивный элемент сооружения, предназначенный для защиты всего строения от воздействия осадков, ветра, жары и мороза называют крышей. Кроме того, крыша оригинальной формы — это один из наиболее привлекательных архитектурных элементов, настоящее украшение любого дома. При строительстве большинство хозяев предпочитают воплощать в жизнь варианты проверенные, незамысловатые по конструкции, выдерживающие суровые погодные условия. Одним из таких является крыша двухскатная, или щипцовая.

Двухскатная крыша дома — вариант надежный

По конструкции щипцовая крыши предельно простая, она по сути является двумя плоскостями жестко укрепленными под некоторым наклоном к стенам сооружения, именно такое положение скатов обеспечивает схождение сточных вод во время ливня, а также талой воды — в период таяния снега.

Традиционно углы скатов проектируются одинаковыми, это решение позволяет полноценное использование чердака в качестве подсобки или жилой мансарды. Основание такой крыши — равнобедренный треугольник.

Иногда, желая подчеркнуть оригинальность архитектуры, разрабатывается вариант с разными углами наклона скатов, конек в таком случае смещается в сторону одной из стен сооружения, карнизные свесы в таком случае могут иметь разную длину.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Если чердак в дальнейшем планируется оборудовать как мансардное помещение проектируют ломаную щипцовую крышу, она позволяет существенно увеличить объем помещения, это очень важно, ведь какое-то пространство потребуется для установки систем утепления и гидроизоляции.

Чтобы далее не возникало вопросов — сразу-же уточним значение специальных терминов которые используют строители.

Мауэрлаты

Это брусья из хвойного материала, по сечению — квадрат, монтируются вдоль несущих стен, при помощи анкеров, стержней с резьбой.

Стропила

Также являются брусом, рекомендуемые размеры сечения — 15х10 см, предназначены для создания треугольного контура крыши, который должен иметь солидный запас прочности и смог-бы выдерживать нагрузки, создаваемые ветром, ливневыми потоками и снегом. Рекомендуемая частота установки стропильных ног — от 0,6 м до 1,2 м. Несложно предположить. что расстояние должно уменьшаться по мере того, как увеличивается вес используемого кровельного материала.

Лежень

Представляет деревянный брус квадратного сечения, к примеру 10х10 (15х15) см. Предназначен для распределения нагрузок, создаваемых кровельными стойками, укладывают лежень вдоль несущей внутренней стены.

Затяжка

Используют при монтаже висячей системы стропил, служит для фиксации треугольника, созданного стропильными ногами.

Стойки

Для них используется брус того же сечения, устанавливают стойки в вертикальном положении, посредством стоек нагрузка, созданная коньком, передается на несущую внутреннюю стену сооружения.

Подкосы

Играют роль вспомогательного звена, служат для создания прочного элемента крови, который называют фермой и который получают путем соединения затяжки и подкосов. Правильно собранные фермы обеспечивают прочность даже в случае наличия больших пролетов.

Обрешетка

Представляет собой доку или брус, установленный перпендикулярно к стропильным ногам. Предназначена для придания дополнительной прочности конструкциям. Для обрешетки можно использовать обрезную или необрезную доску или брус, обязательное условие — удаление коры. Если используется мягкий кровельный материал — обрешетка делается сплошной, к примеру — из листов фанеры.

Конек

Так называют верхнюю линию, создаваемую соединяющимися скатами, располагается горизонтально.

Свес

Обычно он составляет порядка 0,4 м, это расстояние от несущей стены дома до нависающего края кровли. Предназначен для защиты стен от дождевых потоков.

Кобылки

Используются в случае, если стропильные ноги имеют длину, не позволяющую правильно организовать свесы. Кобылки служат для удлинения стопильных ног. Для изготовления кобылок используется доска.

Расчет стропильной системы двухскатной крыши

Поскольку на конструкции кровли будет создаваться довольно серьезная нагрузка, со стороны самого кровельного материала, а также дождевой воды во время ливней или задерживающегося на крыше снега, то обеспечить ее надежность можно только путем грамотного произведенного расчета.

Если двухскатная крыша будет иметь сложную ломанную форму, то расчеты желательно поручить профессионалам, совершить попытку самостоятельного расчета можно в случае небольшой ее площади.

Рассмотрим какими формулами потребуется воспользоваться, а также узнаем какая дополнительная информация потребуется для расчетов.

Первым делом следует определить под каким углом будут наклонены скаты. Здесь следует учесть, что универсальным, т.е. подходящим для любого из кровельных материалов, является угол наклона, превышающий 45 градусов. Естественно, площадь скатов в таком случае увеличивается, расходы на материалы — возрастают.

При выборе меньшего угла возможно использование исключительно материалов, соответствующих определенным требованиям. Для регионов, подверженных частым сильным осадкам обычно выбирают крыши с более крутым наклоном, в местностях, где наблюдаются сильные ветры рекомендуются крыши с пологими скатами.

Обязательным параметром, который потребуется учитывать — временные нагрузки, создаваемые ветром и снегом. Они могут достигать от 80 до 320 кг на кв. м., в зависимости от климатических условий местности, в которой возводится сооружение.

При расчете следует использовать коэффициент перехода от снегового покрова:

• если угол наклона крыши меньше 25% — 1
• если угол наклона от 25% до 60% — 0,7.

При расчете ветровой нагрузки используют коэффициент аэродинамического влияния и изменения давления ветра.

Установка двухскатной крыши также потребует выполнения расчета веса кровельного пирога, величина эта относится к постоянным, учитывает вес всех элементов конструкции, в том числе кровельного материала, если дом с мансардой — прибавляется вес отделки потолка. Среднее значение постоянной нагрузки — порядка 40-50 кг на кв. м.

Для расчета общей нагрузки потребуется сложить показатели временных и постоянных нагрузок, оказываемых на 1 кв. м кровли. Исходя из полученного результата определяют правильное сечение стропильной ноги. Для большей наглядности, в соответствии с полученными результатами, выполняют чертеж двухскатной крыши.

По поводу проверки правильности расчетов рекомендуется обратиться к специалистам проектной организации.  При проведении самостоятельных расчетов можно воспользоваться более точной информацией, предоставленной справочниками, которые несложно найти в интернете, а также — воспользоваться онлайн калькулятором.

Калькулятор расчета стропильной системы двухскатной крыши

Использование калькулятора позволит определить:

• углы скатов
• габариты стропильных ног
• оптимальные материалы  для сооружения обрешетки
• объем каждого из материалов

Расчетная база онлайн калькулятора содержит параметры часто используемых кровельных материалов. При проведении расчетов также используются нормативы СНиПов.

При заполнении полей калькулятора не следует упускать возможность воспользоваться дополнительными разъяснениями по каждому из пунктов, помеченных значком «дополнительная информация». По поводу полученных результатов также можно получить дополнительную информацию.

При помощи онлайн калькулятора можно произвести расчет:

• угла наклона крыши, с расчета что крыша будет симметричной двускатной, необходимого количества кровельных материалов, также — убедиться в возможности монтажа крыши с таким углом из выбранного материала
• суммарную площадь скатов (включая свесы)
• количества утепляющего, гидроизоляционного и кровельного материалов, какое количество рулонов понадобится и их приблизительный вес
• нагрузок на систему стропил, максимально возможной нагрузки с учетом нагрузок, оказываемых снегом и ветрами
• длины стропил и их количества, минимального сечения,
• количества рядов обрешетки и рекомендуемого расстояния между фрагментами
• количества и объема досок для обрешетки, а также их общего веса.

Монтаж стропильной системы двухскатной крыши

В начале работы производят крепление мауэрлата к продольным стенам. Монтаж производится анкерными болтами, на верхнем стенном обрезе, желательно — по оси стенки, если такой возможности нет — допускается смещение к одному или другому краю, но расстояние от края стенки при этом не должно быть меньшим 50 мм.  Под мауэрлат принято укладывать гидроизоляцию, возможно использование рубероида. Звенья мауэрлата соединяются при помощи прямых замков, его конструкция должна иметь высокую прочность.

В деревянных бревенчатых домах элементы кровли крепятся непосредственно к верхнему венцу.

Согласно с определенными ранее параметрами изготавливаются ноги стропил, в случае, если габариты материала не позволяют сделать их цельными — необходимую длину получают наращиванием.

В зависимости от используемого утеплителя рассчитывается расстояние между стропилами — при этом важно учесть ширину теплоизоляционного материала, в противном случае потребуется его обрезать.

Для сборки стропил изготавливают специальные шаблоны:

• для сборки самих ферм
• для выполнения запилов на стропилах

Первый шаблон сооружают из обычных досок равных по длине стропильным ногам. Один край досок соединяют при помощи 1 гвоздя. Получается подобие ножниц. Незакрепленные края доски устанавливают на опоры в тех точках, где будут располагаться стропильные ноги.

Важный момент — угол, который получился будет определять наклон ската, его фиксируют при помощи пары гвоздей или даже сооружают из обрезка доски перекладину и фиксируют ее.

Второй шаблон изготавливают из фанеры, используют его для выполнения монтажных запилов, подготовленные детали ферм соединяют под заданным углом. Далее уже собранные фермы поднимают на крышу и монтируют на мауэрлат.

В первую очередь выполняют установку фронтонных ферм, чтобы произвести их правильное крепление применяют временные подкосы. Затем вершины установленных фронтонных ферм соединяют шнуром. Он обозначит место будущего конька и определит уровень установки остальных ферм. Рекомендуемое расстояние между стропилами — 0,6 м, но в зависимости от используемого кровельного материала оно может регулироваться.

Для крепления тяжелых громоздких фрагментов конструкции используют подпоры, подкосы, ригели.

Для установки конькового бруса применяют специальные подпоры. Затем к нему крепят стропила короткие, диагональные и промежуточные.

Существует также другой вариант установки стропил — когда фермы собирают не на земле, а непосредственно на месте установки.

Стропила для двухскатной крыши — варианты крепления

Крепление стропил к мауэрлату может осуществляться двумя методами. Применяя уголки или опорные брусья создают жесткий вариант, исключающий возможность поворота, сдвига, изгиба. Пользуясь этим методом также выполняют запилы, скобы, вбивают гвозди. Для придания особой прочности крепления к стене могут использоваться анкера или проволока.

Второй метод — создание крепления шарнирного или скользящего. Применяют его при строительстве домов из дерева. В такой конструкции недвижимым фрагментом является мауэрлат, движимым — стропила. Обеспечивает подвижность особым образом сделанный запил.

Для закрепления точки сцепления обычно используют металлическую пластинку с отверстиями для гвоздей, но если таковой нет — то забивают под определенным углом два гвоздя.

Монтаж обрешетки поверх старой кровли

Поскольку вопрос с ремонтом кровли возникает не редко, то следует рассмотреть возможность замены старой кровли на новую. Иногда обстоятельства складываются таким образом, что выполнить демонтаж очень затруднительно.

Здесь существует два варианта:

• полный демонтаж старой кровли, подготовка материалов и монтаж новой кровли
• монтаж нового кровельного материала поверх старого

Выполнение второго варианта возможно в том случае, если старая стропильная система находится в хорошем состоянии и запаса ее прочности будет достаточно для того, чтобы выдерживать нагрузку, созданную новыми кровельными материалами.

Старую стропильную систему и обрешетку рекомендуется тщательно проверить на наличие дефектов, просевших участков, растреснувшихся брусьев, грибковых поражений. Все обнаруженные недостатки следует устранить, участки, сильно пораженные грибком — заменить новыми фрагментами.

Далее можно приступать к монтажу новой обрешетки. Доску которая будет для нее использоваться (хвойная древесина, сорт как минимум III) изначально обрабатывают антисептиками и просушивают.

Саму крышу тщательно очищают от мусора, мха, колотых фрагментов кровельного материала (шифера), деформированные участки выправляются.

Шаг монтажа брусьев контробрешетки — порядка 60 см, если климатические нагрузки предполагаются повышенные — шаг уменьшается до 45 см. Крепится контробрешетка шурупами по дереву или ершенными гвоздями (125 мм).

Брус для создания контробрешетки используют следующих сечений:

• для металлочерепицы и профлиста — 50 мм х50 мм
• для шифера — 50 мм х75 мм
• для ондувиллы — доска 25 мм х100 мм

Поверх старой кровли рекомендуется уложить прокладки из рубероида в точках контакта с новой обрешеткой.

Начинают монтаж с крайних брусьев, затем между ними натягивается шнур, по нему равняют остальные элементы. Для выравнивания брусьев под них подкладывают фанеру необходимой толщины.

Не следует забывать, что асбестовая кровля или кровля из натуральной черепицы в любом случае подлежат полному демонтажу.

Сергей и Светлана Худенцовы

Источник: http://strgid.ru/stropilnaya-sistema-dvukhskatnoi-kryshi-raschet-stropilnoi-sistemy-montazh-stropilnoi-sistemy-polezn

Как закрепить стропила на двухскатной крыше?

У вас получится построить надёжный дом если возведёте для него качественную кровлю. Для этого выбирайте хороший проект, просчитывайте сколько материалов понадобится на строительство той или иной части дома. Крепление стропил своей двухскатной крыши делайте на совесть.

Не забывайте, что вам нужно будет сделать качественную гидроизоляцию во всём доме и на крыше, утеплить своё жилище. Кровельный материал выбирайте самый хороший, какой можете себе позволить. Для каждого вида кровли стропила делаются по-своему.

Не нужно строить так, как считаете нужным. Есть определённые, проверенные технологии возведения домов. Изучите инструкцию, купите нужные материалы и приступайте самостоятельно или с помощниками к строительству своего жилища.

Например, по нормам стропильная система считается надёжной, когда сможет выдержать давление, равное 200 кг на м2. Сначала определитесь какого вида крышу будете делать над домом, а потом изучайте особенности монтажа для неё стропил.

Как придать прочности стропильной системе?

Идеально, когда вы построили загородный коттедж собственноручно. Вы сможете выбрать проект дома и планировку комнат такие, какие по душе. Лично выберете и закажете качественный материал и поучаствуете во всех этапах строительства, а потом обустройства своего жилища. В таком доме, где знаком каждый уголок, будет приятно жить.

О стропильных ногах

На стропила падает большая нагрузка — тяжесть кровли. Они должны быть качественными, надёжными и хорошо крепиться.

В стропила наслонные входят такие материалы:

• Лежни;
• Ноги стропильные;
• Стойки;
• Подкосы.

Ноги стропильные ноги — это средней толщины бруски. Их устанавливают вдоль от скатов. Именно стропила удерживают кровлю от прогибов в том или ином месте. Нагрузка веса покрытия распределяется и на другие детали кровли.

Конструкции делают наслонными тогда, когда между столбами, расположенными вертикально, слишком большие прогоны. Когда вам предоставят проект, то там будет уже рассчитан шаг между стропилами. Крепление стропил на двухскатной крыше должно быть таким, чтобы кровля после монтажа оставалась прочной и служила долго. Здесь предусмотрены стойки, которые аналогично поддерживают крышу.

Виды стропил

Стропила входят в каркас кровли и могут быть по своим тех. характеристикам наклонными и висячими. Рассмотрим подробнее каждый вид:

• У наслонных под 2 пятками есть опоры и они надёжные. Крепление стропил к мауэрлату такое, что нижний конец упирается в мауэрлат или в верхний венец сруба, расположенный на потолке. Нижний может опираться на ещё одну стропилу, расположенную в прогоне. Эта балка находится горизонтально и лежит под коньком. В первом случае стропильная система распорная, во втором — безраспорная.
• Висячие стропила своим верхом упираются одна в другую. А низ расположен на ещё одной балке, которая называется затяжкой. Она соединяет пятки, расположенные внизу от 2 стропильных ног. Получается треугольник, который называют стропильной фермой. Благодаря затяжке не происходит сильного растяжения материалов. А это значит, что нагрузка на стены будет идти только сверху вниз. Такая конструкция стропил называется распорной. Преимущество её в том, что она не создаёт дополнительной нагрузки на стены дома.

Когда будете приобретать балки под стропила, не поленитесь подъехать на склад. Дерево должно быть выдержанным, не мокрым, ровным и не выщербленным, без признаков плесени или того, что его поточил жучок. Покупайте только качественный материал, от плохого откажитесь. Потом обработаете брусья антисептическим составом, чтобы они не покрылись плесенью или их не испортили насекомые.

Крепим бруски кровли

Лежни служат опорой для брусков и так поддерживается прогон. Ноги стропильный упрутся в мауэрлат одним из концов, а вторым в прогоны. К последним они и крепятся.

Подкосы делают для того, чтобы ноги стропильные стали ещё более устойчивыми.

Следите за тем, чтобы соединения между деталями были прочными и надёжными. Крепят детали друг с другом:

• Методом врезки;
• Гвоздями;
• Анкерными болтами;
• Используются саморезы.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

До того, как собирать стропильную ферму, вы должны аккуратно обрезать все планки с балками и брусками. Их обрезают наклонно.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Устанавливаем стропила на двухскатной крыше самостоятельно

Многие делают такую конструкцию, когда стропильные ноги свисают. Система хороша как для дома, так и для бани. Некоторые работы можно произвести на земле, а потом поднять, скреплённый материал на место установки. Пиломатериалов на такую конструкцию идёт сравнительно немного, что позволит вам сэкономить.

Требуется 1 треугольник из стропил, который изготавливают по чётким размерам и придерживаясь правил. Сделанные стропила, у которых будут хорошо вымеренные и скреплённые ригели с затяжками, подтягивают на кровлю. Здесь их нужно ставить в определённых местах вертикально и очень ровно. Крепят их к коньку с мауэрлатом.

Сделайте так и неважно, какие стропила вы установили: наслонные или висячие. Когда в конструкцию добавляют уклоны, она становится жёстче. Не забывайте, что стропила чаще всего крепятся к брусу коньковому с мауэрлатом. Выйдет надёжная двускатный дом.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Лучше всего обратиться к знакомому прорабу и просить у него дельных советов. Ведь он владеет документацией. Существуют чёткие нормы, допустимой нагрузки на 1 м2, которых нужно придерживаться при возведении дома. В документации прописано, какая нагрузка даётся и какой материал с ней справится.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Советы малоопытным

Для двухскатных крыш стропила большинство владельцев делают из дерева. Выбирайте то, которое вылежалось. Теперь обрабатывайте его тщательно, чтобы не завелась плесень, не мог подточить жучок.

Стропильные детали можно крепить друг с другом не только кронштейнами, но и уголками. Приобретайте подходящего размера уголки из металла, чтобы к мауэрлату прикрепить стропила. Последние в любой из частей должны быть крепкими и надёжными. Части системы можно соединять между собой гвоздями с вырезами, уголками с шурупами, иными приспособлениями.

Когда будете возводить кровлю, не суетитесь. Всё нужно сделать добротно и обстоятельно. Ведь даже деревянные каркасные дома стоят минимум по 50 лет, а срубы и по 100.

Ваша задача придерживаться технологий, нигде не допускать ошибок, чтобы крышу после года или 5 не перекосило. Советуйтесь с мастерами и опытными товарищами, которые уже делали крыши для себя или на заказ и понемногу возводите кровлю.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/stropilnaj-sistema-dvuxskatnoj-kryshe.html

Монтаж стропильной системы двухскатной крыши своими руками

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

• мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

                           Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;

• лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;

• затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

 Стропила двускатной крыши

• стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;

• подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;

• обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

    Стропильные системы наклонного типа

• конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;

• свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;

• кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

   Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

  Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

• установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;

• укладка лежня производится аналогично сооружению мауэрлата;

 Устройство стропил для сруба

• на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;

• все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

 Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая  большая нагрузка.

                    Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

1. Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.

2. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

 Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

http://https://youtu.be/3ykQjiMMUbA

Источник: https://samstroy.com/%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6-%D1%81%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9-%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D1%8B-%D0%B4%D0%B2%D1%83%D1%85%D1%81%D0%BA%D0%B0%D1%82/
