Как правильно выставить стропила на четырехскатную крышу?

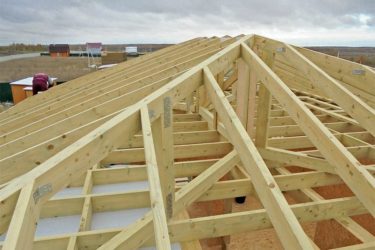

Четырехскатная крыша: возведение прочной стропильной системы

Для зданий большой площади двускатная кровля не обеспечивает требуемой защиты и надежности. Такая конструкция опирается только на 2 внешние несущие стены, поэтому нагрузка на стропила чрезмерно велика. Для большого дома лучше выбрать четырехскатную крышу, которая эффективно выдерживает атмосферные нагрузки и более равномерно распределяет давление на внешние несущие стены и фундамент.

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Виды стропильных систем

Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.

Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.

Различия систем: 1) Висячая 2) Наслонная

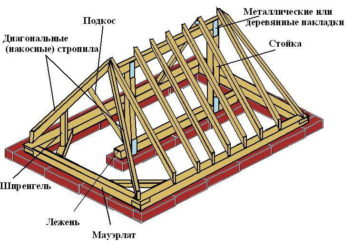

Описание стропильной конструкции

Возведение вальмовой кровли требует от мастера профессиональных знаний и опыта. Чертежи стропильной системы четырехскатной крыши этого типа включают следующие элементы:

1. Мауэрлат – основание каркаса, укладываемое на несущие стены. Так как опорными являются все стороны дома, элемент крепится по периметру здания. Поскольку четырехскатные крыши строят на больших объектах, мауэрлат должен быть высокой прочности. Обычно используют брус 150×150 или 100×100. Мауэрлат не требуется, если строение выполнено из дерева. В этом случае основанием служит верхняя обвязка стен.
2. Коньковый прогон устанавливается горизонтально на линии пересечения трапециевидных скатов и служит соединительным элементом.
3. От каждого конца прогона отходят 3 опоры, называемые центральными стропилами. Их возводят независимо от шага остальных элементов.

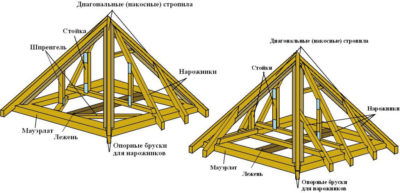

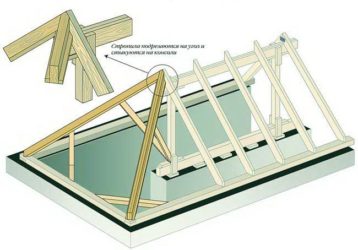

4. Диагональные (угловые) стропила соединяют коньковый брус с углами здания. Это самые длинные опоры, имеющие наибольший уклон.
5. Параллельно направлениям скатов на вальмах возводят короткие стропила, скрепляющие угловые опоры (стороны треугольников) с мауэрлатом.
6. Боковые края трапеций с основанием соединяют нарожниками, а две параллельных стороны – промежуточными опорами.
7. Шпренгель используют для повышения прочности. Представляет собой брусок, расположенный ближе к углу здания, концы которого устанавливают на смежные стены.
8. При установке подкосов и стоек образуется шпренгельная ферма – дополнительный узел конструкции.
9. Затяжки применяют в висячей стропильной системе. Они крепятся на двух противоположных опорах.
10. В наслонной конструкции присутствует лежень, который укладывается на несущую стену по центру здания и принимает на себя часть нагрузки.

Особенность полувальмовой крыши в том, что нижний край каждого треугольного ската поднимается на высоту фронтона, тем самым укорачивая диагональные стропила. Четырехскатная крыша шатрового типа более проста. В конструкцию каркаса входят аналогичные составляющие вальм и внутренняя связка. Все элементы усиления предназначены для одной цели – стянуть каркас в узлы и сделать его жестким.

Особенности системы и расчет

Крыша с четырьмя скатами способна выдерживать высокие ветровые и снеговые нагрузки. Чтобы кровля была практичной, надежной и на отлично выполняла возложенные на нее функции, проводят точный расчет всех элементов. Уклон скатов вальмовой крыши не превышает 40°. Возведение шатровой системы предусматривает угол от 40 до 60°.

Расчет опорной конструкции основан на взаимной зависимости длины пролета, стропильного шага и сечения бруса. Второй параметр выбирается индивидуально исходя из имеющегося материала и удобства крепления. В самых протяженных конструкциях шаг стропил составляет 2,15 м, а в большинстве случаев выбирают 90 см.

Расстояние определяет сечение опор. Чем дальше друг от друга разместить стропила, тем толще потребуется доска. Размер сечения зависит и от длины самих опор. Связь – прямо пропорциональная. Чтобы стропила выдерживали усилие изгиба, выбирают материал большего сечения. У 6-метровых опор с шагом 90 площадь в разрезе равна 75×200 мм, а у 3-метровых – всего 50×150.

Проведение строительных мероприятий

Материал для каркаса должен быть хорошо просушенным. Влажность древесины ограничивается 20 %. Порядок выполнения работ:

• Первый шаг – укладка мауэрлата. Если стены – каменные, основанием для элемента служит железобетонный пояс с гидроизоляцией.
• Установка лежня необходима в наслонной стропильной системе. Для этой цели используют брус сечением 100×200.
• К лежню вертикально крепят стойки. Если внутренние стены отсутствуют, столбы устанавливают на балки перекрытий. Для временной фиксации элементов рекомендуется сделать подпорки, которые при помощи саморезов удерживают стойки в ровном вертикальном положении. Шаг столбов – не менее 2 метров. Шатровая крыша предусматривает установку опор на диагоналях.
• Прогон вальмовой системы крепится на вершинах стоек.
• Первыми возводятся диагональные стропила, которые придают жесткости центральным опорам и соединяют коньковый брус с мауэрлатом. Для крепления промежуточных стропил используют уголки и скобы.
• Последними в каркасе возводят шпренгели. Эти элементы принимают на себя нагрузку нижней четверти угловых стропил.
• Последний этап – укладка обрешетки под кровлю. Она крепится перпендикулярно поверх стропил. Оптимальный шаг – 50 см.

Профессиональный подход в сборке прочного каркаса определяет эксплуатационные качества четырехскатной крыши. От надежности конструкции зависит сопротивляемость погодным условиям и срок службы сооружения в целом.

Источник: https://besedkibest.ru/o-kryshah/stropilnaya-sistema-chetyrehskatnoj-kryshi/

Стропильная система четырехскатной крыши — монтаж, чертежи и расчет устройства

Четырехскатные кровли бывают 2 видов — шатровые и вальмовые. Система стропил дома – сложная конструкция, для которой необходима тщательная проработка всех составляющих конструкции. Для увеличения жесткости каркаса необходимо соединять отдельные стропила в общую конструкцию, а каркас нужно надежно крепить к конструкции здания.

Конструкция, состоящая из 4 частей — вальмовая кровля, в ее состав входят 2 элемента треугольной формы и 2 трапеции. По существу, эта крыша изготовлена из 2 частей: двухскатной крыши, частично перекрывающей по длине дом, и вальмов — 3 угольных откосов. Экономичность этого вида крыши заключается в отсутствие фронтонов. Модификации этих крыш — датские и полувальмовые кровли.

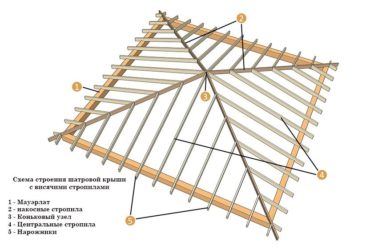

В отличие от вышеописанной конструкции, в шатровых кровлях есть 3 угольные откосы, в одной точке связанные вершинами. При их устройстве необходимо устроить особую стропильную конструкцию. При большом угле уклона ската кровли, их называют шпилеобразными.

Положительные свойства вальмовой кровли:

1. Правильно спроектированная и изготовленная вальмовая кровля благодаря тому, что в ней нет щипцов или фронтонов, обладает минимальным сопротивлением потокам воздуха. В результате, она прекрасно сопротивляется сильным ветрам и на участках карнизных свесов почти не подвержена разрушению.
2. Благодаря присутствию в конструкции соединяющимся на коньке угловым ребрам, не подвергается деформациям, так как обладает высокой жесткостью конструкции:
3. Такой вид кровли дает возможность изготовить со всех сторон дома большие свесы, таким образом, защищая все стены от осадков.
4. Вальмовая кровля визуально уменьшает высоту здания, это может помочь, если дом необходимо совместить с уже построенным одноэтажным зданием, не изменяя характера застройки и сохранив равновесие ансамбля.
5. Эта кровля внешне прекрасно выглядит.

Элементы конструкции

Состоит из:

• накосных стропил установленных к углам стен в наклонном положении;
• стропил небольшой длины (нарожников);
• подкосов и стоек;
• прогонов и лежней;
• шпренгелей;
• ригелей;
• мауэрлата используемый в качестве опоры для накосных стропил;

Разновидности стропил и кровель

Для четырехскатной кровли устанавливают систему стропил по висячей и наслонной технологии, в зависимости от используемого способа крепления. Висячую конструкцию создать сложнее и для ее ремонта необходимо больше трудозатрат.

Проще, сделать наслонную стропильную конструкцию. Обычно, эту конструкцию применяют, если у здания есть промежуточные опорные столбы или несущая стена посредине.

Опора дает возможность сделать длину пролета, перекрываемого наслонными стропилами, больше. Нередко, эту систему используют при возведении четырехскатных крыш с небольшим уклоном.

Вальмовые кровельные конструкции

Угол уклона скатов у такой кровли не должен превышать 40 градусов, в конструкции должны быть использованы накосные стропила, установленные в направлении углов здания.

Элементы кровли такого вида называют диагональными. Именно они воспринимают основную нагрузку, приходящуюся на кровлю, по этой причине, их делают из двойной доски или качественного бруса.

При изготовлении таких прогонов, сложность представляет их длина. Чтобы увеличить ее, используют способ, применяемый при изготовлении сборных стропил, соединяемых из 2 частей. Места соединений подпирается стойкой, повышающей надежность соединения.

Кроме того, для вальмовых крыш необходимо устанавливать дополнительные стропила, длиной короче основных. Их используют на треугольных скатах, устроенных вместо фронтонов обычной кровли.

Если длина стропил превышает 7 м, под них желательно установить усиливающую стойку. Если используется ЖБ перекрытие, то допустимо устанавливать стойку непосредственно на него, но здесь необходимо помнить об устройстве гидроизоляционной прослойки.

Шатровые кровли

Конструктивно, стропила шатровых скатных кровель немного отличаются. Разница состоит в том, что в этом случае не используются вальмы, так как скаты крыши одинаковы по форме и по площади. Конек тоже тут не используется, по этой причине работы могут быть сложнее, чем при постройке вальмовой кровли.

Не желательно использовать четырехскатные крыши больших построек, ведь надежность такой кровли меньше.

Используют такие конструкции при соблюдении 2 условий:

1. Дом должен быть квадратной формы.
2. В центре постройки существует опора или несущая стена способная выдержать стойку.

Ломаные кровли

Ломаная кровля двускатной крыши фактически имеет 4, а не 2 ската. Чаще всего их используют для увеличения мансардного помещения. Такой способ хорошо подходит для дома в частном секторе, благодаря тому, что при одинаковой площади здания жилая площадь увеличивается почти в 2 раза.

Устраивая ломаные кровли, часто, заранее создают каркас, служащий в качестве опоры для прогонов, поддерживающий ноги стропил.

В общем случае, строительство такой крыши может быть разбито на 3 этапа:

1. Сначала устанавливают элементы П-образного вида, из балок и стоек перекрытий мансарды.
2. После этого устанавливают прогоны из качественного бруса. Ноги стропил скатных кровель этого вида требуют использования минимум 3 таких элементов. Из них 2 размещают на углах П-образных элементов, а коньковый прогон устанавливают на особые стойки, находящиеся в середине балок перекрытия мансарды. Так создается прочная конструкция, способная выдержать кроме массы стропильных ног, вес выпавшего снега и сильную нагрузку от порывов ветра.
3. Последний этап – установка ног стропил, которые необходимо размещать по предварительно подготовленному шаблону.

Самостоятельный монтаж

Особенности монтажа вальмовой крыши

Принимая в расчет то, что основой конструкции стропильной системы выступают накосные стропила, сборка кровли должна производиться с учетом таких моментов:

1. Накосные стропила собирают из усиленного (сдвоенного) материала.
2. Соединять отдельные части стропил лучше на участках, испытывающих максимальные нагрузки и подпирать их вертикальными стойками или подкосами.
3. Чтобы предотвратить ошибку в расчете размера стропил, собирают их с небольшим запасом.
4. Лучше усилить конструкцию дополнительными металлическими элементами или с помощью скруток из толстой проволоки.

Размер диагональных стропил обычно больше чем размер стандартных досок и бруса, чтобы получить необходимую длину, исходный материал сращивают, а под местами соединений устанавливают подпорки.

Монтаж стропильной системы

В первую очередь, производится крепление мауэрлата к стенам здания, и сразу производят разметочные работы. Далее, крепят с помощью ватерпаса и отвеса коньковый брус. Здесь необходимо максимально точно выдержать его расположение в плоскостях и высоту, от этого непосредственно зависит правильная сборка стропильной конструкции.

Опорные стойки монтируют на укосинах под коньковым брусом. После этого, производят установку ног накосных стропил. Это начало создания плоскостей кровли дома. Тут же производится разметка размера свеса.

После этого, создаются и крепятся боковые скаты кровли. Размещают на предназначенные для них места промежуточные стропила и крепят нарожники, при установке которых необходимо точно размечать кроме параллельности их установки, еще и то, чтобы они находились строго в одной плоскости с боковыми скатами. После этого, монтируют обрешетку крыши.

Кровля дома сможет отслужить длительный срок, только если в расчетах приняли во внимание всевозможные нагрузки. Необходимо сложить вес снега, обрешетки, воздействие ветра, массу кровельного покрытия, гидроизоляции и утеплителя.

От снега

Для кровли дома опасно скапливание большого слоя снега, если уклон небольшой, то на ней может собраться целый сугроб. Для компенсации веса массы снега возле элементов, выступающих над крышей, устраивают сплошную обрешетку, и усиливают слой гидроизоляции.

Кроме того, снеговой мешок при нормальном уклоне, постепенно станет сползать по скату кровли и постепенно достигнет карнизного свеса. При большом размере карниза, возможно его повреждение и даже разрушение.

От воздействия ветра

С ветровой нагрузкой проблема состоит в надежной фиксации кровли, если крепление недостаточно прочно, то ветер просто ее сорвет. С увеличением уклона кровли и ее высоты, усиливается ветровая нагрузка, но есть отличия в подъемной силе и давлении ветра.

Ветер создает давление на кровлю при большом ее уклоне, а при уменьшении уклона скатов появляется мощная подъемная сила, способная при мощных порывах ветра снести вашу крышу.

Для противодействия воздействия ветра, необходимо прочно закрепить все элементы кровли. К примеру, штырями, из металла забетонированными в стены, к которым будут крепиться стропильные ноги.

Масса финишного покрытия воздействует на кровлю не меньше, чем остальные факторы. Если уложено кровельное покрытие с большой массой, то учитывайте, что оно воздействует на конструкцию постоянно. Необходимо помнить, что с увеличением 1м2 покрытия, необходимо увеличивать угол ее уклона.

Во время расчетов, нужно помнить и про теплоизолирующий материал, у которого может быть значительная масса. Если планируется построить и оборудовать мансардное помещение, необходимо включить в расчеты и вес материала, используемого для ее внутренней отделки.

Источник: https://househill.ru/krovlya/construction/stropil/chetyrexskatnoj-kryshi.html

Четырехскатная крыша: виды, подготовка, инструменты, инструкция монтажа как сделать самому

Строительство дома своими руками – долгий и трудоемкий процесс, а также очень затратный по финансам. При желании можно сэкономить на монтаже крыши и выполнить работы по монтажу 4-х скатной кровли своими руками.

Четырехскатная крыша – самый популярный вид кровли, который к тому же достаточно легко соорудить собственными руками. Если вы имеете хотя бы минимальные навыки и опыт строительных работ, то, следуя инструкции, сможете самостоятельно построить крышу. Выбор 4-х скатной конструкции объясняется множеством ее преимуществ – это эффективное отведение дождевой воды и снега, устойчивость к ветровым нагрузкам. под такой кровлей можно обустроить просторную мансарду. Немаловажную роль играет и стоимость возведения крыши, 4-х скатная кровля – довольно экономичный вариант.

Виды

Существует несколько разновидностей крыш с 4 скатами. Наиболее популярна так называемая вальмовая крыша. Она состоит из двух трапеций и двух треугольников. Трапециевидные скаты соединяются между собой по верхнему ребру, а треугольные присоединяются к ним с фронтальных сторон.

Другой распространенный вариант – четыре треугольных поверхности, соединенные в одной центральной точке. Также можно создать практически любой проект, предусматривающий скаты на разных уровнях, разной формы, с ломаной линией соединения и т.д.

Если вы не являетесь профессионалом в области строительства, то при создании 4-х скатной крыши остановитесь на вальмовой кровле как самой простой в монтаже.

Как сделать 4-х скатную крышу своими руками. Пошаговая инструкция

Прежде чем приступать к монтажу кровли, следует составить ее проект. Расчеты можно провести самостоятельно, так как в этом нет ничего сложного. Главное – это понимание, от чего зависит тот или иной параметр на схеме.

Угол наклона скатов

При расчете угла наклона скатов используют три показателя:

• ветровая нагрузка на кровлю
• количество осадков в регионе
• материал изготовления крыши

Уклон может быть от 5 до 60 градусов. Следует также учитывать, будете ли вы обустраивать чердачное пространство. Если скаты будут слишком пологими, то высота чердака будет маленькой – жилую комнату здесь сделать будет невозможно. Таким образом, для строительства мансарды уклон скатов должен быть не более 45 градусов.

Если местность характеризуется частыми порывистыми ветрами или выпадением большого количества осадков в зимнее время, не стоит делать кровлю с углом наклона менее 30 градусов.

Если уклон будет 60 градусов и более, то атмосферные явления климатической зоны можно не учитывать.

Что касается материала изготовления кровли, то строительными нормами предусмотрены минимальные значения для каждого из них.

• Рулонные материалы, изготовленные на основе битума можно укладывать горизонтально.
• Асбестоцемент и глиняную черепицу – под углом от 9 градусов.
• Кровельные материалы из стали – уклон от 18 градусов и больше.
• Дерево – от 34 градусов.

Высота

Высота крыши – это тот параметр, который нужно будет вычислить. Площадь основания нам известна, так как коробка построена. Угол наклона кровли был вычислен на предыдущем этапе. Таким образом, применив несложные формулы со времен школьной программы, можно будет вычислить высоту конька.

Подготовка. Необходимые инструменты и материалы

Заранее приготовьте все необходимые инструменты, чтобы впоследствии не отвлекаться на их поиск. Вам потребуются:

• ножовка
• измерительные приборы: отвес, уровень и рулетка
• стамеска
• пила дисковая
• дрель
• шуруповерт
• молоток

Из материалов главная роль отводится кровельному покрытию. Не забудьте также о крепеже, при помощи которого оно будет присоединяться к стропильной системе.

Как правильно утеплить крышу читайте тут

Для обрешетки четырехскатной кровли применяется высококачественный пиломатериал, подходит древесина лиственницы или сосны.

Максимальная влажность досок и брусьев – 22%.

• Для стропил – доски 50 х 100 мм или 50 х 200 мм
• Для мауэрлата – брус 150 х150 мм или больше
• Доски для обрешетки

Также приобретите металлические шпильки с резьбой и металлические пластины – эти элементы будут использоваться для крепления. Также потребуется антисептик для предварительной обработки древесины. Чтобы закончить монтаж кровли как можно быстрее, приготовьте гидро- и теплоизоляционный материал, которые предусмотрены проектом.

Стропильная система

1. Мауэрлат. Это основание стропильной системы, которое изготавливается из толстого бруса. Если вы делаете крышу на бревенчатом доме, то роль мауэрлата будет играть последний венец сруба. Если дом кирпичный, то установку мауэрлата также проектируют заранее. Под него делают бетонный пояс, в который замуровывают металлические шпильки. На них впоследствии и закрепляется брус.
2. Коньковый прогон.

   Это самая верхняя часть системы, толстый брус, на который впоследствии будут крепиться стропильные доски.

3. Стропила. Эти элементы представляют собой доски, из которых и создается основной каркас.
   • диагональные стропила соединяют углы мауэрлата и коньковый прогон
   • рядные стропила монтируются на трапециевидных скатах
   • стропильные полуноги опираются на мауэрлат, а с другой стороны – на диагональные стропила
4. Лежень. Устанавливается параллельно коньковому прогону на несущую стены. Его задача – перенести часть веса кровли на сруб.
5. Опорные стойки.

   Соединяют между собой лежень и коньковый прогон, делают конструкцию более прочной.

6. Подкосы. Опираются на лежень и подпирают диагональные стропила, чтобы уменьшить на них нагрузку.
7. Другие вспомогательные элементы конструкции – шпренгель, затяжки, кобылки, ригели. Они поддерживают те или иные детали обрешетки и снимают с них нагрузку.

Этапы выполнения работ по монтажу каркаса

1. Монтаж мауэрлата и леженя.
2. Установка вертикальных стоек с шагом в 1000 – 1200 мм.
3. Крепление конькового прогона.
4. Монтаж стропильных ног. Сначала изготавливают один элемент, примеряют его к мауэрлату и коньковому прогону. На его основе делают остальные детали. Шаг установки стропильных ног – 600 или 1200 мм.
5. Монтаж диагональных стропил. Начинают крепление с верхней части, доски врезают в конек таким образом, чтобы они стали его продолжением.

   Снизу их крепят в углах мауэрлата.

6. Крепление нарожников.
7. Установка подкосов и шпренгелей. Эти элементы не всегда являются необходимыми. Если конструкция достаточно прочная и без них, то в монтаже нет надобности.Дополнительные элементы нужны обязательно, если длина стропил – от 6 метров и более. В остальных случаях – на ваше усмотрение.
8. Монтаж гидроизоляции. Выбранный материал крепится при помощи строительного степлера.
9. Настил обрешетки.

   Если она будет сплошной, подойдет обычная фанера. Для решетчатого каркаса используют доски.

10. Укладка кровельного материала. Крепление осуществляется исключительно тем способом, который подходит для конкретно выбранного стройматериала. Лучше всего использовать крепеж, идущий в комплекте.
11. Монтаж водосточной системы. Это завершающая часть работ по установке кровли.

Если чердачное помещение вы планируете использовать в качестве жилой мансарды, нужно утеплить его изнутри.

Затем останется лишь провести отделочные работы – и кровля готова к эксплуатации и снаружи, и внутри.

Советы профессионалов

• Если вы не уверены в собственных знаниях, можно заказать проект вальмовой крыши у профессионалов. Часто его делают одновременно с проектом дома. В любом случае это обойдется дешевле, чем восстановление крыши после монтажа по неверным параметрам.
• Если вы владеете компьютерными программами, можно создать макет кровли в 3d-проекции.
• Не экономьте на материалах. Все доски перед монтажом тщательно проверьте на прочность и обработайте антисептиком. На элементах не должно быть трещин, изгибов, неровностей. Для стропильной системы используются материалы 1 сорта и выше.
• Перед монтажом мауэрлата поверхность стен можно застелить рубероидом.
• Мауэрлат нужно крепить очень прочно, чтобы он в процессе эксплуатации не сдвигался даже на доли миллиметра. Это основа всей стропильной системы, от которой зависит прочность крыши.
• Соединение стропильных элементов между собой осуществляется при помощи металлических уголков, которые прочно крепятся к соединяемым элементам болтами.

Таким образом, сделать собственными руками четырехскатную вальмовую кровлю вполне возможно, если вы имеете хотя бы начальные строительные навыки.

Потребуется лишь тщательная подготовка, изучение теории и составление подробного проекта с расчетом количества нужных материалов.

Пример строительства вальмовой кровли можно увидеть в следующем видео:

Источник: http://stroyobzor.info/krysha/chetyrexskatnaya-krysha.html

Как построить четырехскатную крышу своими руками + монтаж кровельного пирога под вальмовую кровлю

Четырехскатная вальмовая крыша представляет собой конструкцию, торцевые стороны которой имеют треугольные скаты (вальмы), а боковые — трапециевидные.

При этом общим соединением всех скатов является балка, соединяющаяся по обоим концам — с верхними углами торцевых скатов и с одной стороной каждого бокового ската.

Чаще всего вальмовые крыши с четырьмя скатами проектируются к зданиям, имеющим прямоугольную форму. В данной статье мы расскажем вам как строится вальмовая крыша своими руками.

Виды вальмовых крыш

Вальмовые крыши могут иметь разнообразную конструкцию и классифицируются по конфигурации скатов:

• Классический тип. Такая конструкция имеет четыре ската вальмовой формы;
• Полувальмовая. Треугольные скаты, не доходящие до края крыши и закрывающие верхнюю часть фронтона. При такой форме крыши целесообразно устанавливать мансардное помещение;
• Датская. Вальмы такой крыши имеют срезанную конструкцию у конькового элемента и небольшой треугольный фронтон у конька конструкции;
• Шатровая. Скаты такой конструкции — одинаковые треугольные, соединенные в верхушке. Такой тип крыши оборудуется на зданиях квадратной формы, беседках, башнях;
• Ломаная. Сложная конструкция такой кровли состоит из скатов различной конфигурации и размеров. Может сосредотачивать скаты различных видов кровельных конструкций.

Разнообразие вальмовых крыш позволяет проектировать форму кровли, ориентируясь на форму здания, при этом соорудив качественную кровлю.

Виды вальмовых крыш

Кровельный пирог для кровли

Кровельный пирог вальмовой кровли — это конструкция последовательно уложенных слоев материалов, которая устанавливается на готовую стропильную систему и несет функцию утепления здания, защиты от внешних природных явлений.

Способ наложения слоев должен иметь правильную последовательность:

• Пароизоляция. Специальная пленка, которая препятствует попаданию влаги в подкровельную систему;
• Теплоизоляция. Уложенный между стропилами утеплитель, который сохраняет тепло в помещении;
• Гидроизоляция. Специальный материал, который препятствует попаданию влаги из внешней среды в помещение;
• Контробрешетка, обрешетка. Уложенные на кровельные слои доски, к которым крепится внешний кровельный материал.

Важно! Необходимо соблюдать последовательность укладки слоев кровельной системы, так как от этого напрямую зависит качество и долговечность кровли.

Например, если перепутать пароизоляционный и гидроизоляционный слои, то это будет обеспечивать наличие влаги в доме и кровельном пироге.

Кровельный пирог

Как сделать четырехскатную крышу?

Прежде чем начинать возводить вальмовую крышу, следует изучить основное направление ветров на территории расположения сооружения и статистическое количество осадков.

Вальмовые крыши целесообразно возводить там, где достаточно сильные порывы ветра: такого типа крыши хорошо выдерживают потоки сильных ветров.

Обустройство четырехскатной крыши необходимо производить поэтапно, соблюдая некоторые нюансы:

• Для выполнения точных замеров лучше всего изготовить рейку нужного размера, чтобы исключить погрешность при замере инструментами;
• Первые замеры необходимо осуществлять с верхней центрально расположенной части обвязки (с осевой параллели), расположенной на торцевой части стены;
• Далее для определения расположения первого элемента каркасной конструкции необходимо замерить толщину конька и, разделив значение надвое, сделать метку;
• К обозначенной метке прикладывается один конец подготовленной рейки, на противоположном конце делается отметка внутренней части боковой стены. Так определяется расположение промежуточной составляющей кровельного каркаса;
• Для того, чтобы определить длину свеса, следует переместить отмеченную рейку на внешнюю линию данной стены, и образовать свес из рейки путем перемещения другого конца к краю кровли;
• Вторую составляющую стропильных досок устанавливают с помощью нанесения отметки между боковой стеной и краем обвязки, когда рейку переносят на другой край боковой стены.

Когда понятно расположение стропильных ног, необходимо произвести верный расчет элементов кровельного каркаса. Для этого определяется высота конька, длина стропил, площадь всех скатов.

Кроме того, необходимо запастись качественной древесиной, желательно одинакового сечения, чтобы система стропильной конструкции была прочной и долговечной.

Так продлевается срок службы древесины, и исключается возможность появления жучков и плесени.

Для внешнего кровельного покрытия вальмовой крыши рекомендуется использовать вариант мягкой черепицы, однако, можно укладывать и другие покрытия.

После того, как произведены все расчеты и подобран материал для работ, можно приступать к монтажу кровельной конструкции.

Вальмовая крыша своими руками: чертежи и фото ниже.

Чертеж четырехскатной крыши

Вальмовая крыша изготовление

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

• Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
• Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
• На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

• Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
• Крепятся центральные стропильные доски;
• Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
• Крепление затяжки. Располагают у конька для закрепления стропильных ног;
• Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
• Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
• Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

Чертеж стропильной системы

Четырехскатная крыша своими руками

Обустройство вальмовой крыши — довольно трудоемкий процесс, поэтому к каждому этапу ее монтажа следует отнестись серьезно и производить работы с соблюдением правил монтажа.

Порядок монтажа вальмовой крыши:

• Расчет материалов для монтажа стропильной системы, подкровельных слоев, внешнего покрытия;
• Подготовка всех необходимых инструментов для работ;
• Распил досок для стропильной системы;
• Установка стропильного каркаса;
• Укладывание слоев кровельного пирога;
• Монтаж внешнего покрытия;
• Установка доборных элементов.

Кроме того, не стоит забывать об обустройстве вентиляционных и при необходимости дымовых выходов для обеспечения микроклимата в подкровельном пространстве и в самом сооружении.

Последовательность шагов по установке вальмовой крыши обуславливает надежность и прочность конструкции.

Для монтажа кровли необходимо выполнить ряд действий:

• Установить мауэрлат. Следует иметь в виду, что под брус мауэрлата укладывается гидроизоляция;
• Установка закрепляющих деталей: вертикальных стоек, которые прикрепляются к центральной балке на нижней части конструкции;
• На стойки крепится коньковый брус;
• Установка диагональных стропил. Бруски стропил одним концом крепят к вертикальным балкам, другой конец укладывается на угол стены;
• Крепление к коньку промежуточных, центральных, коротких стропил. Крепят стропильные брусья к мауэрлату методом врубки, шаг стропил — до 70 см;
• Установка обрешетки с учетом труб, окон и других необходимых элементов;
• Установка пароизоляционной пленки;
• Крепление контробрешетки;
• Наложение теплоизоляционного слоя;
• Крепление гидроизоляции;
• Укладка кровельного покрытия.

При соблюдении правил крепления элементов, правильной укладки слоев пирога можно соорудить надежную защиту для собственного дома.

Расчет вальмовой крыши вы можете произвести с помощью онлайн-калькулятора.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ.

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают.

Особенно важно правильно уложить пленку в коньковой части. Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

В данном видео вы узнаете как построить вальмовую крышу своими руками:

2017-02-24

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html

Четырехскатная крыша стропильная система

Крыши с четырьмя плоскостями (скатами), каждая из которых располагается со стороны одной из стен сооружения, сложнее в устройстве и монтаже по сравнению с двухскатными. Стропильная система четырехскатной крыши отличается высокой прочностью и жесткостью. Готовая кровля имеет привлекательный внешний вид и способна противостоять высоким атмосферным нагрузкам.

Разновидности четырехскатных крыш

Конструктивные особенности стропильной системы зависят от конфигурации крыши. Сегодня наиболее распространены такие типы четырехскатных крыш, как :

• вальмовая;
• полувальмовая голландская;
• полувальмовая датская;
• шатровая.

Вальмовая кровля считается классическим вариантом скатной крыши, устойчивой к ветру и снегу. Ее конструкция предполагает устройство скатов в форме трапеции вдоль длинных стен дома, и треугольных скатов на торцах дома. Стропильная система вальмовой кровли требует использования четырех накосных стропил – диагональных опорных элементов, которые идут от двух вершин скатов к углам здания.

Полувальмовая голландская кровля нередко рассматривается как вариант двухскатной крыши. Ее отличительная особенность – наличие усеченных вальмов (треугольных торцевых скатов). Длина вальма голландской крыши в 1,5 – 3 раза меньше длины трапециевидных боковых скатов. Преимущество данной конструкции состоит в возможности установить обычное вертикальное окно в мансарде дома. При этом острый выступ, характерный для двускатной кровли, отсутствует, что увеличивает способность крыши выдерживать высокие ветровые нагрузки.

Полувальмовая датская крыша – вариант четырехскатной вальмовой конструкции. В этом случае монтируется нижняя часть торцевого ската, а под коньком выполняется вертикальный фронтон. Такая конструкция также позволяет отказаться от мансардных окон в кровле и обеспечить естественное освещение помещений под крышей за счет установки полноценного вертикального остекления.

Шатровая крыша обычно устанавливается на постройках, имеющих одинаковую длину стен (квадратный периметр). Все скаты такой четырехскатной крыши по форме являются одинаковыми равнобедренными треугольниками.

Четырехскатные крыши эстетично выглядят и обладают отличными функциональными характеристиками. К недостаткам конструкций данного типа можно отнести достаточно высокую сложность расчетов и монтажа стропильной системы.

Сложности проектирования

Каркас четырехскатной крыши включает в себя большое количество элементов, каждый из которых имеет свою функцию. Чтобы создать конструкцию, способную выдерживать высокие нагрузки, необходимо выполнить серию сложных вычислений. Даже планируя строительство кровли своими руками, расчет стропильной системы четырехскатной крыши рекомендуется доверить профессиональному архитектору.

В проекте указывается специализация всех элементов стропильной системы, их точные размеры. Кроме того, полноценный проект, выполненный специалистом, включает подробное описание всех узлов и соединений, благодаря чему значительно упрощается и ускоряется монтаж конструкции. Исполнителям остается приобрести необходимые материалы и подготовить инструменты, после чего можно приступать к возведению крыши.

Если предполагается выполнить необходимые расчеты самостоятельно, лучшим вариантом станет использование программы для расчета вальмовой крыши. Это позволит избежать критичных ошибок в проектировании.

Важно не только правильно рассчитать конструкцию, но и максимально точно выполнить разметку. Исправление ошибок, допущенных на данном этапе, потребует значительных финансовых издержек.

При проектировании каркаса вальмовой крыши в первую очередь следует определиться с углом уклона скатов. Чем больше угол наклона, тем выше расход материалов на строительство кровельной системы. При этом малый угол наклона требует создания более мощного каркаса, так как возрастает снеговая и ветровая нагрузка на крышу. Таким образом, важно определить оптимальные параметры четырехскатной крыши и выполнить соответствующие расчеты. Это позволит возвести внешне привлекательную конструкцию с высокими функциональными характеристиками.

Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются :

• мауэрлат;
• прогон;
• опорная доска;
• затяжки;
• нарожники;
• обрешетка;
• стропила рядовые;
• стропила диагональные (накосные).

Разрабатывать план стропил четырехскатной крыши можно самому – при наличии определенного уровня навыков и подготовки. Но в основном такой работой занимается специалист, который сделает схему плана под ваши предпочтения для кровли.

Висячие стропильные конструкции

Висячие конструкции опираются на две опоры и не имеют промежуточной поддержки. Обычно опорами служат стены сооружения. Вальмовая система с висячими стропилами работает на изгиб и сжатие. Кроме того, конструкция создает горизонтальное распирающее усилие, передающееся стенам. Чтобы его снизить, применяются так называемые затяжки – деревянные или металлические перемычки, соединяющие стропильные ноги.

Затяжка может располагаться в основании стропил, в этом случае она исполняет роль балки перекрытия. Данный вариант популярен при возведении чердачной или мансардной крыши. Затяжка может располагаться и выше, но в этом случае ее функция сводится к закрепляющей. Чем выше расположены элементы затяжки, тем прочнее и мощнее должны быть сами балки и крепления всей стропильной системы.

Системы с наслонными стропилами

Стропильная система четырехскатной крыши с наслонными стропилами обычно устанавливаются в домах, внутри которых имеется несущая средняя стена либо специально предусмотренные столбчатые опоры. Наслонные стропила нижними торцами опираются на мауэрлат, уложенный по периметру наружных стен здания.

Средней частью стропила опираются на конструкцию, установленную на средней несущей стене или столбчатых опорах. Элементы наслонной стропильной системы работают подобно балкам – на изгиб. Такая конструкция, в отличие от висячих стропил, имеет суммарно меньший вес и требует меньших затрат на приобретение пиломатериалов. Таким образом, применение наслонных стропил экономически более эффективно. Кроме того, конструкция вальмовой или полувальмовой крыши, выполненная с использованием наслонных стропил, отличается более высокой жесткостью и прочностью.

На этапе проектирования можно предусмотреть чередование наслонных и висячих ферм. В этом случае висячие стропила монтируются в местах, где отсутствуют промежуточные опоры (т.е. если расстояние между опорами превышает 6 метров).

Особенности монтажа вальмовой крыши

Детали крыши вальмового типа образуют сложную стропильную ферму, в основании которой лежат треугольники. Известно, что треугольник является наиболее жесткой геометрической фигурой, и за счет этих свойств обеспечиваются необходимые показатели жесткости всей стропильной конструкции. В качестве ее основных несущих элементов выступают стропильные ноги, установка которых выполняется в соответствии с запроектированным углом наклона кровельных скатов.

Монтаж стропильной системы четырехскатной крыши начинается с укладки мауэрлата, который позволяет равномерно передавать нагрузку кровельной системы строительным конструкциям и фундаменту здания. Если при возведении двускатной крыши мауэрлат укладывается только на длинные стены, то строительство четырехскатной конструкции требует монтажа мауэрлатных досок или бруса по всему периметру сооружения.

Стропильные ноги своими торцами опираются на промежуточные прогоны либо подконьковый брус. Данные элементы, расположенные в горизонтальной плоскости, не только позволяют закрепить стропила, но и способствуют равномерной передаче нагрузки на несущие стены благодаря наличию системы стоек. Также немаловажную роль играют скользящие опоры для стропил – за счет их использования кровля надежнее закрепляется на доме и лучше противостоит внешним нагрузкам.

Чтобы смонтировать коньковый пролет, на балках, уложенных поперек здания, строго вертикально устанавливаются коньковые стойки и закрепляются укосинами. Важно соблюсти высоту расположения конькового пролета, предписанную проектом.

Диагональные стропила четырехскатной крыши требуется точно замерить: нижняя часть данных стропил должна выступать за край стены на 40-50 см, образуя козырек, защищающий строительные конструкции от попадания осадков. На следующем этапе выполняется установка промежуточных стропил: центральных и угловых.

Угловые (нарожники) опираются верхней частью на диагональные стропила и имеют различный размер, уменьшаясь по мере приближения к углу здания. Центральные укладываются поверх конькового бруса. Расположение центральных стропильных ног зависит от целого ряда факторов, но в любом случае шаг крепления стропил не должен превышать 2-х метров. Конкретные значения определяются исходя из :

• выбранного сечения стропильных ног;
• особенностей монтажа кровельного материала.

С каждой стороны конькового пролета должно быть смонтировано не менее трех центральных стропил, независимо от длины стены здания.

Возведение стропильной системы, согласно требованиям СНиП, должно выполняться в соответствии с установленными правилами безопасности!

Похожие новости

Источник: http://stroykrishu.ru/chetyrehskatnaya-krysha-stropilnaya-sistema.html
