Как правильно укладывать гибкую черепицу?

В этой статье:

Самостоятельный монтаж гибкой черепицы, технология и советы

Благодаря хорошим эксплуатационным характеристикам становится все более популярной гибкая черепица или как её ещё называют мягкая кровля, все работы можно выполнить своими руками, что значительно сэкономит бюджет. Стоимость самого материала в разы дешевле, чем остальные покрытия для крыши дома.

Структура мягкой кровли

В строительных справочниках она называется битумными листами, присыпанными разноцветной крошкой. Производится гибкая черепица в формате прямоугольного листа с односторонними фигурными вырезами сложной и простой формы, где в основе рельефа лежит прямоугольник, овал или многогранник.

Структура материала многослойная, порядок слоёв следующий:

В качестве нижней поверхности полотна выступает модифицированная битумная прослойка, занимающая половину площади и покрытая особой пленкой из силикона. Битумная масса при соприкосновении с рабочей плоскостью приклеивается, а затем становится гидроизолятором, который не протекает и устойчив к разрушениям, а также воздействию высоких температур. Этот слой гарантирует пожароустойчивость в экстремальных ситуациях.
Следующий слой состоит из полиэстера или стекловаты. Его назначение – обеспечение физической устойчивости и сохранения пространственных параметров, чтобы они не менялись в процессе монтажа и срока службы кровли. Благодаря полиэстеру крыша будет защищена от разрывов, а также других механических повреждений. Стеклоткань выполняет функцию теплоизолятора. Сверху она пропитана битумным составом.
Затем следует слой из битума;
Верхняя поверхность листа покрыта крошкой из базальта, сланца или минералов. Выполняет не только эстетическую роль, переливаясь на свету различными оттенками красок, но и защитную – оберегает черепицу от воздействия ультрафиолетового излучения, механического влияния, дождя и снега. Крошка не поглощает влагу, не позволяет материалу растрескиваться.

Толщина мягкой кровли варьируется в пределах 3-4 мм – в зависимости от фирмы-изготовителя и отличается богатой цветовой гаммой. Монтаж гибкой черепицы осуществляется на подготовленную фанерную или плиточную поверхность.

Вернуться

Достоинства и недостатки покрытия

Перед началом монтажа следует взвесить сильные и слабые стороны материала, чтобы быть подготовленными к различным неожиданностям.

Плюсы:

Легкий вес способствует экономии денежных средств, делает возможным во время монтажа конструкции опираться на более простые требования к износостойкости, при этом укладка гибкой черепицы выполняется намного легче.
Доступная стоимость.
Не подвержена воздействию коррозии, что дает ей выгодное преимущество перед металлическими аналогами.
Не нуждается в заземлении, т.к. электрическое поле не задерживается на поверхности крыши.
Не обладает эффектом парусности. Битумная масса покрывает деревянное основание цельной оболочкой, что не даст возможности разбушевавшемуся ветру отделить черепичный лист от кровли.
Стойкое противостояние механическому воздействию. Ее не деформируют даже большие градины или попавшие в нее камни ввиду амортизирующей способности покрытия.
Длительность эксплуатации. Срок службы черепицы составляет 30-40 лет, при этом ее можно перекрашивать в какой угодно цвет, если соблюдена правильная технология укладки гибкой черепицы.
Выполняет декоративное назначение.
Защита от ультрафиолета.
Способность хорошо маскировать шум приобретается благодаря мягкости черепицы и деревянному каркасу под ней. Подобный вид кровельных материалов тщательно приглушает посторонние звуки.
Годится для любой формы крыши.

Минусы:

Низкая теплопроводность. Из-за минимальных показателей теплопроводности материала возникает необходимость в добавочной теплоизоляции, но это компенсируется деревянным или фанерным основанием конструкции.
Отсутствие устойчивости к цветению. От цветения поверхности листов вряд ли можно избавиться полностью, потому что влияние климатических условий – постоянный фактор. Отметим, что подобный минус имеется у большинства кровельных материалов.
Мягкая кровля не предназначена для использования в условиях крайнего севера, потому что не выдержит слишком низких температур – до -50 градусов, но в умеренных широтах ее вполне можно использовать при строительстве дома.

Наличие характерных отличий материала в сторону преимуществ или недостатков не свидетельствует категорично о том, что мягкую кровлю следует использовать или не следует.

Вернуться

Инструкция по укладке и требования к ней

Шаги инструкции помогут вам узнать, как укладывать черепицу. Их необходимо придерживаться, чтобы облегчить процесс работы и гарантировать качественный результат по ее окончании.

Монтаж гибкой черепицы требует четкого исполнения инструкции ввиду сложности процесса и необходимости наличия опыта, а также специальных знаний в строительной сфере. В момент укладки нужно делать интервалы между составными частями обрешетки, соблюдать оптимальные линейные параметры подстилающей поверхности.

Величина шага обрешеткиТолщина доскиТолщина фанеры

60 см	2 см	1,2 см
90 см	2,3 см	1,8 см
120 см	3 см	2,1 см

Минимально допустимое значение уклона при укладке гибкой черепицы своими руками – 12 градусов, но подстилающая поверхность при этом должна быть ровная и цельная. Показатель влажности строительного материала желательно, чтобы не превышал 20% от общего его веса.

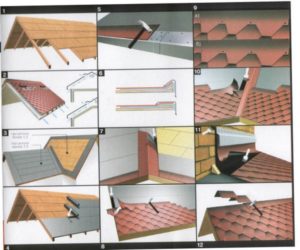

Монтаж мягкой кровли включает в себя несколько последовательных операций.

Крепеж основного слоя и подстилающего покрытия.

В качестве подстилающего ковра для мягкой кровли используется настил из досок или фанеры, оберегая крышу от протекания. Если уклон кровли не превышает 30%, подкладочный слой делают сплошным. Когда градусные величины углов велики, настил крепится только в особо опасных местах – где располагается карниз, торец конструкции.

Монтаж подстилающей поверхности начинают с нижней части ската, постепенно двигаясь к верхней. Настил делается внахлест с шириной 0,1 м. Это позволяет обезопасить поверхность от протекания. В роли фиксаторов выступают гвозди с интервалом 0,2 м и клей. Клей герметизирует поверхность, а гвозди – закрепляют. После крепежа подстилающей поверхности под черепицу начинается процесс устройства водосточной системы.

Установка карнизов.

Монтаж карнизных свесов делается, чтобы лучше закрепить желоб для водостока. Тогда на них и на торец укладываются листы стали поверх подстилающего слоя. Главное, делать нахлест с шириной 20 мм. Фиксируются стальные листы при помощи специальных гвоздей, прибивая их зигзагом с шагом 0,1 м. На участке для стоек интервал между фиксаторами составляет 3 см – обязательно больше по толщине, чем 2 листа.

Разметка.

Предварительно рекомендуется сделать разметку, которая будет направляющим ориентиром в процессе монтажа гибкой черепицы — инструкция подразумевает этот этап в первую очередь для новичков в подобном деле, но и опытным мастерам тоже не помешает подстраховаться на всякий случай. Выполняется она прямо на крыше при помощи обычного мела.

Ввиду маленького размера рядов, они склонны смещаться в сторону во время выполнения строительных работ. На большой поверхности это очень заметно, да и конструкция тогда будет не совсем прочной, если не соблюдать в точности все параметры.

Снизу вверх, лучше ближе от края, нужно начертить пару параллельных прямых линий, чтобы отрезок между ними был длиной в 0,5 м. В перпендикулярном направлении от них намечаются прямые для рядов с интервалами 0,25 м.

Укладка мягкой кровли и ее фиксация.

Монтаж гибкой черепицы начинается от крайнего участка ската – снизу:

Для первого ряда листы черепицы укладываются в перевернутом виде или при помощи полоски-самоклейки (стоит в 2 раза дороже) с ориентацией на скат.
Нижнюю кромку рекомендуется устанавливать на 50 мм выше, чем нижний край карниза. Выступающие участки кровельного полотна в идеале обязаны прикрывать места стыков на карнизе.
Постепенно во время процесса укладки движение будет смещаться от центра карниза к торцу.
Со второго ряда, монтаж делается строго по разметочным линиям. На изнанке гонтов имеется специальная защитная пленка – она снимается в процессе укладки, а сама черепица придавливается к подстилающей поверхности.
Далее, технология укладки гибкой черепицы подразумевает крепеж при помощи гвоздей – желательно использовать специальные луженые или покрытые медным налетом и с большими шляпками.
Рекомендуется вбивать гвозди с краю и в середине листа таким образом, чтобы зафиксировать по возможности оба последовательно идущих ряда. При этом выступы следующего полотна должны прикрывать концы крепежей последних. Для фиксации погонного метра материала достаточно 4 гвоздей.
Когда уклон крыши более, чем 1:1, мягкая кровля крепится с помощью шести крепежных элементов.
Остальные ряды полотен сдвигаются во время укладки на полметра, а лепестки их желательно располагать на одинаковом уровне с элементами прошлого кровельного листа.
Порядок и способ крепежа кровельных полотен для последующих рядов не меняется.
На торцах элементы кровли обрезаются по краям и приклеиваются, клей наносится на поверхность полосой с шириной 10 см минимум.
В конце нужно оставлять небольшой шов с учетом дальнейшей деформации между обрешеткой, а точнее ее элементами. Тогда у материала будет возможность при необходимости регулировать свои параметры, особенно под влиянием атмосферных осадков и температурного режима. Так снизится вероятность сдвигов, а также поломок кровли. В результате этих операций сама крыша будет более прочной и прослужит значительно дольше.

Соблюдая инструкцию, а также приобретая навыки по самостоятельной укладке черепицы, можно не только сэкономить денежные средства на монтаже кровли, но и научиться делать это грамотно, чтобы крыша была устойчивой к деформации и влиянию климатических факторов. Все в ваших руках!

Источник: http://dachaorg.ru/gibkaya-cherepica-ykladka-svoimi-rukami.php

Монтаж гибкой черепицы — от укладки подкладочного ковра до конька кровли

Срок службы дома во многом зависит от прочности и надежности кровли, а достигаются это применением качественных кровельных материалов. Одним из таких материалов является битумная черепица, и сегодня я расскажу, как провести монтаж гибкой черепицы своими руками, в соответствии с технологией и познакомлю с некоторыми нюансами этого процесса.

Подготовительный этап: расчет материалов

Расчет гибкой черепицы производится исходя из площади поверхности кровли, плюс запас 10%, так как в процессе работы отходы материала составляют от 3 до 7%.
Мастика приобретается из расчета использования:
- ендовы – 200г/м;
- торцов – 100г/м;
- узлов примыкания – 750г/м.
Кровельные гвозди с гальваническим покрытием – 80 грамм на 1 кв. м. (9 мм шляпка, длина 3 см, 3 мм диаметр стержня).

Для устройства кровли из битумной черепицы также понадобятся:

Паро- и гидроизоляционные мембраны;
теплоизоляционный материал (минеральная вата, экструдированный пенополистирол или другой вид утеплителя);
двухсторонний скотч;
материал для устройства основания под битумную черепицу (ДСП, OSB-3, ФСФ, доска);
деревянные брусья для контробрешетки.
подкладочный ковер.

Расход материалов рассчитывается исходя из площади крыши, плюс 10%-ый запас.

Важно! Стропильная система должна быть прочной, так как вес пирога мягкой кровли получается достаточно большой.

Подготовив все необходимое, можно переходить к этапу устройства основания и собственно монтажу кровли из битумной черепицы.

Подготовка основания

Технология монтажа гибкой битумной черепицы предусматривает несколько этапов, выполнение которых производится в определенной последовательности.

Правильный пирог кровли под мансарду с покрытием из гибкой черепицы

Формирование основания под гибкую черепицу начинается с крепления пароизоляционной мембраны с внутренней части чердака, для предотвращения проникновения влаги к элементам конструкции кровли изнутри.Крепление осуществляется гвоздями или степлером
Укладка мембраны производится практически без натяжения, даже немного с провисанием между стропил. Нахлест слоев пленки должен быть не меньше 10 см, шов проклеивается двусторонним скотчем.
Теплоизоляционный материал укладывается в промежутки между стропил. Для лучшего удержания плитного или рулонного утеплителя, между стропил устанавливаются поперечные планки, образуя тем самым ячейки для материала. Если размер теплоизолятора не совпадает с размерами ячейки, выполняется его подрезание до необходимого размера.
Снаружи утеплитель закрывается гидроизоляцией – она защищает элементы кровельной конструкции от проникновения влаги и продувания ветра.
Поверх гидроизоляции укладывается контррейка. Монтаж планок производится вдоль стропил, для обеспечения вентиляционного зазора, благодаря которому конденсат выводится из под кровли.
Сплошная обрешетка под гибкую черепицу укладывается на контррейку. Для этого используются листы МВФ, ОСБ, либо делается сплошной дощатый настил. Это необходимо в связи с тем, что битумная черепица имеет пластичную и мягкую структуру, и при отсутствии твердого основания в будущем примет форму обрешетки.

Важно! Перед началом работ все деревянные элементы конструкции необходимо обработать антисептическим средством, для предотвращения его порчи, поражения грибком или плесенью, а также насекомыми.

После того как основание под гибкую черепицу будет готово, можно переходить к укладке подкладочного ковра под битумную черепицу.

Нюансы работы с подкладочным ковром

На данном шаге важно учесть угол наклона кровли – от этого будет зависеть техника монтажа и необходимое количество подкладочного ковра:

При уклоне скатов крыши в 12–18 градусов, подкладочный ковер монтируется сплошным полотном.
При уклоне кровли свыше 18 градусов, подкладочным материалом можно обшить только свесы карнизов, ендовы, и сопряжения скатов, однако рекомендуется все же делать сплошной ковер по всей кровле.

Сначала застилаются ендовы, затем полосы материала укладываются двумя способами:

горизонтально, начиная снизу и поднимаясь к коньку крыши – перекрывая нижнюю полосу, верхний предотвращает затекание влаги;
вертикально – ковер раскатывается сверху вниз. Крепление производится гвоздями на коньке, затем материал натягивается и крепится в районе свеса.

Нахлест полос гидробарьера должен быть 15 см в стороны и 10см в длину. Места стыка дополнительно промазываются битумной мастикой (если на рулоне нет специального клеевого слоя), а также фиксируется при помощи гвоздей с шагом в 25 см.

Важно! Нанесение мастики должно производиться тонким слоем, не более 1 мм. При необходимости разбавления битумной мастики нужно не переусердствовать с растворителем – пренебрежение этим требованием грозит тем, что битумное покрытие может вздуться.

Монтаж карнизных планок

Укладка карнизных и торцевых планок выполняется для предотвращения деформации материала под воздействием на него температурных перепадов и защиты деревянных конструкций от неблагоприятных факторов внешней среды.

Металлические карнизные планки устанавливаются с нахлестом 5 см, и крепятся гвоздями или шурупами в шахматном порядке с шагом в 10–15 см. Места стыков фиксируются двумя шурупами или гвоздями.

Со стороны торцов крепление планок осуществляется аналогичным образом.

Инструкция по монтажу гибкой черепицы

Так как гонт имеет небольшие размеры, в процессе установки ряды черепицы могут быть уложены неровно. Чтобы исключить такую возможность выполняется предварительная разметка на поверхности кровли.

по краям крыши сверху вниз, при помощи уровня, мелом или маркером прочерчиваются две вертикальные прямые;
затем, перпендикулярно им, проводятся продольные прямые с шагом в 25 см.

Обустройство ендовы

Когда подкладочный ковер готов, и торцевые планки установлены, ендовы застилаются специальным ендовым ковром, который подбирается в соответствии с окрасом черепицы. Фиксация ковра производится при помощи битумной мастики, которая распределяется по периметру полотна. Ширина слоя мастики составляет 10-15 см. Дополнительно ендовый ковер фиксируется кровельными гвоздями с шагом 15 см. Подробно этот процесс освещен на видео ниже:

Отделка ендовы должна начинаться со ската, который имеет наиболее пологий угол, или со ската с меньшей длины. На ковре, параллельно оси ендовы, необходимо прочертить или отбить две линии:

первую на расстоянии 5-7см – эта будет так называемая линия желоба, по которой будут обрезаться гонты;
Вторую на расстоянии 30 см. от оси – по этой линии будет забиваться последний гвоздь, то есть нельзя механически крепить черепицу ближе 30см к оси ендовы.

Гонты черепицы, достающие до первой линии, обрезаются, а их верхние края подрезаются под углом 45 градусов. На черепицу и ендову наносится мастика, после чего они прижимаются друг к другу. По второй линии происходит крепление гвоздями.

Для кровли с углом наклона менее 45 градусов, один гонт прибивается пятью гвоздями. При угле ската более 45 градусов крепление производиться не менее чем на 8 гвоздей.

Технология укладки карнизной и рядовой черепицы

По технологии укладки гибкой черепицы начинать монтажный процесс необходимо с нижней части ската (с отступом от него 2-3 см). Первый ряд может укладываться двумя способами:

с использованием специальной карнизной черепицы;
при отсутствии таковой, от рядовых гонтов обрезаются лепестки, и получившиеся полосы используются как карнизные элементы.

Крепление полосы выполняется гвоздями (отступ от края должен быть не меньше 25 мм, как на фото выше), либо, если монтаж осуществляется в холодную погоду, гонт прогреваются строительным феном и приклеиваются к карнизной планке.

Второй ряд укладывается согласно расчерченной разметке, начиная от центра и двигаясь к торцам крыши;
Перед монтажом гонтов к основанию, нужно снять с них защитную пленку, аккуратно приложить и плотно прижать к поверхности. После этого покрытие нужно закрепить гвоздями с широкими шляпками.Если самоклеящееся покрытие отсутствует, листы черепицы промазываются битумной мастикой.
Укладка последующих рядов должна производиться со сдвигом, чтобы лепестки последующих рядов располагались между элементами гонта предыдущего ряда.
На один элемент черепицы уходит 3 гвоздя, два по краям и один посередине, закрепляя при этом сразу два ряда. Выступающие части последующих рядов должны перекрывать шляпки предыдущих рядов.Гвозди для гибкой черепицы должны располагаться по отношению к уклону ската перпендикулярно, чтобы шляпка плотно прижимала лист черепицы, без перекосов.

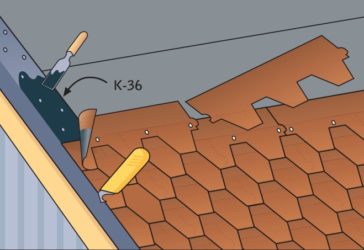

По краям кровли и вдоль фронтонов листы черепицы подрезаются, а края промазываются и приклеивается к основанию при помощи битумной мастики. Совет! Для выравнивания цветовой гаммы, гонты черепицы нужно брать из нескольких упаковок, так как они могут иметь разные оттенки.

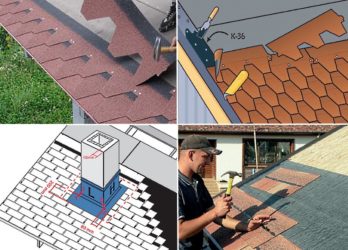

Обустройство примыканий к трубам

Для примыкания мягкой кровли к кирпичной трубе существует несколько способов. Первый – установить фартук из металла, который соответствует материалу и цвету гибкой черепицы. В продаже имеются специальные наборы, включающие в себя все необходимое для установки.

Второй – использовать куски ендового ковра, из которых вырезаются нижний, боковые и верхний элементы примыкания к трубе.

Предварительно в основание трубы укладывается плинтус или брусок треугольной формы, поверх которого заводится подкладочный ковер. Сама труба штукатурится и обрабатывается битумным праймером.

Устройство примыкания происходит параллельно монтажу рядовой гибкой черепицы:

Гонт, примыкающий к нижней части трубы, обрезается по треугольной рейке, и крепится с основанию;
Далее монтируется сначала нижний элемент примыкания, вырезанный из ендового ковра, по потом боковые и верхний элемент. Они промазываются мастикой и приклеиваются к трубе (на высоту не менее 30см) и подкладочному ковру (с нахлестом не менее 20 см);
в кирпиче вырезается штроба, в которую вставляется металлическая планка примыкания (фартук). Ее крепление к трубе осуществляется механически, с помощью гвоздей, дюбелей или шурупов, а стык проклеивается полиуретановым герметиком;
остальные рядовые гонты гибкой черепицы укладываются поверх элемента примыкания, приклеиваются к нему мастикой, и дополнительно крепятся гвоздями.

Весь этот процесс детально проиллюстрирован на видео:

В случае необходимости монтажа вентиляции или аэраторов, заделка круглых отверстий выполняется в соответствии с иллюстрацией ниже:

Укладка коньковых элементов

Устройство конька крыши из гибкой черепицы выполняется с помощью коньковых элементов. Последовательность действий следующая:

Рядовые гонты укладываются на обоих скатах до самой верхней точки конька;
Коньковые плитки изготавливаются из обычной карнизной черепицы путем ее деления на 3 равные части. Полученные элементы укладывают перпендикулярно коньку, с нахлестом друг на друга в 5 см;
Механическое крепление производится с помощью гвоздей – по 2 гвоздя на каждый скат.

При необходимости дополнительной вентиляции, на коньке может быть установлен пластиковый коньковый аэратор. Он крепится к кровле длинными гвоздями, а сверху закрывается плитками черепицы.

В заключении предлагаю вам посмотреть видео, где подробно рассмотрены абсолютно все шаги по технологии монтажа гибкой черепицы:

В целом это все, чем я хотел бы поделиться с вами в рамках данной статьи. Всегда рад ответить на ваши вопросы – добро пожаловать в комментарии.

Источник: http://all-for-remont.ru/stroyka/krysha/montazh-gibkoj-bitumnoj-cherepicy

Как правильно укладывать гибкую черепицу — На обе руки мастер

Альтернативой традиционному шиферу, металлопрофилю, керамической черепице могут служить кровельные материалы на основе гибких битумных покрытий.

Если кровля из гибкой черепицы своими руками монтируется в соответствии с разработанными производителями правилами, обеспечивается эстетическая привлекательность и надежность покрытия.

О том, как выполнить работу своими руками, пойдет речь в этой статье.

Основные отличия гибкой черепицы

Гибкая черепица представляет собой материал, схожий по структуре и составу с рубероидом. В основе – пропитанный битумом стекловолоконный холст.

Форма черепицы – плиты (гонты) с фигурными лепестками по краю.

На тыльной стороне – липкий слой для приклеивания к сплошной обрешетке, а на лицевую сторону наносится мелкая минеральная крошка.

Предусмотрено дополнительное крепление гвоздями. После укладки покрытие становится монолитным в результате спекания отдельных элементов под солнечными лучами.

В результате усовершенствования последнего гибкая черепица приобрела следующие качества:

гибкость: элементы покрытия могут гнуться, что важно для кровель сложной формы;
легкость: кровля из гибкой черепицы практически не создает нагрузки на конструкцию здания;
водоотталкивающие свойства гарантируют надежную защиту от осадков;
продолжительный срок службы;
привлекательный внешний вид: окрас и форма черепицы после монтажа покрытия напоминает чешую;
легкость монтажа: технология укладки гибкой черепицы своими руками доступна монтажнику без специального опыта;
износостойкость: внешний слой содержит мраморные или гранитные гранулы, устойчивые к истираемости.

Гибкость битумной черепицы позволяет создавать кровельные покрытия сложной формы

Следует учитывать, что мягкое покрытие из битумной черепицы пригодно не только для укладки на кровлю. Можно также оформить фронтон гибкой черепицей, утеплив мансарду изнутри.

Инструкция производителя (с которой необходимо ознакомиться после приобретения покрытия) содержит основные сведения о том, как правильно монтировать гибкую черепицу.

Для работы следует выбирать теплое время года при температуре от +5 °С. В противном случае плиты не склеятся с обрешеткой и друг с другом. В условиях низкой температуры битумная черепица становится хрупкой.
Если монтаж необходимо выполнить зимой (для частичной замены покрытия), плиты выдерживают в теплом помещении не менее суток. После укладки черепицу разогревают строительным феном, а стыки герметизируют с помощью битумной мастики.
Монтаж гибкой черепицы своими руками (видео по теме – в конце статьи) выполняется для кровельных систем с углом уклона не менее 11,3°. В противном случае сход тающего снега замедляется и неизбежны протечки. В таких условиях срок службы покрытия сокращается.

Поэтапное описание монтажа битумной черепицы

Независимо от производителя, методика укладки битумной черепицы одинакова для любого покрытия и состоит из следующих этапов.

Подготовительный этап к монтажу гибкой черепицы

Оформление ендовы подкладочной гидроизоляцией

Подготовка основания. Необходимо создать сплошную обрешетку из обрезной доски, лисов фанеры ФСФ или плит OSB. Важно добиться абсолютно плоской и твердой поверхности. Плитные материалы (влагостойкая фанера, OSB) укладываются со смещением рядов, чтобы избежать крестообразных соединений. Между плитами оставляют компенсационный зазор около 3 мм.
Устройство вентиляции. Необходимо предусмотреть наличие продухов – зазоров между контробрешеткой и обрешеткой. Между битумной черепицей и утеплителем, накрытым пароизоляционным материалом, должно оставаться пространство для циркуляции воздуха. Отдушины или коньковые аэраторы в верхней зоне крыши должны обеспечивать отток водяных паров.
Укладка дополнительного гидроизоляционного подкладочного покрытия. Рекомендуется выбирать материал того же производителя, что и битумная черепица. Монтаж начинают в нижней части каждого свеса и продвигаются к коньку. При этом верхняя полоса должна быть уложена с нахлестом на нижнюю не менее, чем на 10 см. Герметичность обеспечивается битумной мастикой, которую наносят на место стыка. В области труб гидроизоляция должна заходить на вертикальную поверхность минимум на 20 см. Ендовы укрывают сплошной полосой изоляции. При необходимости стыкования двух полос стык устраивают в верхней части с нахлестом в 20 см.
Защита свесов и фронтонов. Края кровли необходимо закрыть металлическими планками. Их крепят поверх гидроизоляции. Соседние элементы должны монтироваться с нахлестом в 50 мм. Крепеж в местах стыка должен быть более частым – через каждые 2-3 см. Фронтальная планка должна перекрывать карнизную в местах стыковки.
Устройство проходов для антенн, вентиляционных труб. Для этого используют специальные карнизные проходки и фартуки, выкраивают детали из ендового ковра, вырезают защиту из оцинкованного листового железа. Места стыковки обрабатывают битумной мастикой и силиконовым герметиком.

Отделка краев крыши

Важно: сплошная обрешетка из листов фанеры и плит OSB крепится по краям кровли с интервалом 10 см, в местах соединения плит (на стропилах) – 15 см и на промежуточных стропильных ногах – 30 см.

Для того чтобы покрытие не пришлось поправлять после монтажа, вначале подготавливается схема укладки гибкой черепицы. Это позволит располагать ряды плит ровно.

Разметка выполняется с помощью шнура: наносятся горизонтальные линии с шагом 0,8 м и вертикальные – 1,0 м.

Следует учитывать, что линии не должны задавать четкий порядок укладки гонтов, они необходимы для корректировки направления рядов.

Укладка битумной черепицы выполняется с соблюдением следующих правил.

Упаковки с черепицей выбираются в случайном порядке: это поможет избежать контраста оттенков соседних элементов.
Отступив 20 мм от кромки карнизной планки, укладываются карнизные плитки. В качестве стартовых элементов могут быть использованы рядовые плитки с предварительно обрезанными лепестками. Наклейка выполняется после удаления предохранительной ленты с липкого слоя и обработкой остальных мест мастикой.
Карнизные гонты крепят кровельными гвоздями (шаг крепления соответствует ширине лепестка) в четырех местах. Для кровельных систем с большим углом уклона требуются дополнительные крепления: еще два гвоздя вбивают по краю каждого листа.
Укладка следующего ряда выполняется со смещением лепестков таким образом, чтобы они перекрывали выемки и места стыковки гонтов предыдущего (нижнего) ряда.

Важно: поверх конькового бруса укладываются пластиковые элементы, обеспечивающие вентилирование подкровельного пространства.

Отделка гибкой черепицей сложных участков

Сложными участками кровли, кроме проходов для антенн, кабелей и дымоходов, могут считаться следующие:

зоны вблизи торцевых планок;
ендова;
коньки.

Способы герметизации кровли в указанных зонах.

Битумную черепицу приклеивают вдоль торцевой планки, отрезав лишнее по линии кромки кровли. При этом на край кровли предварительно наносится битумная мастика (шириной 10 см).
Для оформления ендов листы «битумки» могут укладываться внахлест со стороны обоих скатов. При этом необходимо тщательно прогревать листы строительным феном, а места их стыковки обрабатывать мастикой.
Чтобы оформить конек из гибкой черепицы своими руками, следует обрезать карнизную черепицу так, чтобы получились прямоугольные листы. После этого «битумка» сгибается под углом, соответствующим углу примыкания скатов, проклеивается и прибивается гвоздями, начиная от одного из краев. Каждый следующий лист перекрывает предыдущий на 50 мм, закрывая гвозди.

Отделка конька «битумкой»

Полезные советы по монтажу гибкой черепицы

У начинающих монтажников кровли могут возникнуть вопросы о том, как сделать лазы по гибкой черепице.

Лазы необходимы не только для монтажа, но также и для ремонта кровельного покрытия.

Существует несколько вариантов решения проблемы.

Трап для крыши

Специальные вставки заводского производства. Они крепятся к обрешетке, для чего необходимо отогнуть край битумного листа. Поверх вставок укладываются доски, по которым будет перемещаться укладчик черепицы.
Вставки из деревянных брусков, отпиленных под углом. По сути, этот метод схож с предыдущим? с той разницей, что для устройства лазов используются самодельные детали.
Использование кровельного трапа или системы трапов. Конструкция изготавливается из досок и брусьев (см. фото).
Использование поролона. На битумной кровле с минеральным верхним слоем поролон будет устойчиво держаться и может служить основой для работы кровельщика. При этом важно пользоваться основной страховкой – поясом с прикрепленным к нему тросом.

Поролон можно использовать в качестве опоры на кровле из битумной черепицы

В завершение статьи – видеоурок с подробными пояснениями специалиста о том, как правильно укладывать гибкую черепицу.

Источник: http://gid-str.ru/montazh-gibkoj-cherepicy-svoimi-rukami-tehnologiya-ukladki-kak-pravilno-samomu-provesti-krovelnye-raboty

Метало черепица как укладывать — На обе руки мастер

>>
Полезная информация>>
Как укладывать гибкую черепицу

Гибкая черепица – востребованный материал для обустройства качественной кровли в домах со скатными крышами различной конфигурации.

Широкий спрос обусловлен тремя факторами: долговечность, небольшой вес и относительная легкость работ. Что это значит? С одной стороны, установка осуществляется без привлечения профессиональных мастеров.

Укладывать черепицу сможет любой человек, соблюдающий технологию монтажа. С другой стороны, есть ряд нюансов, которые обязательно стоит учесть.

Например, если неправильно уложите первый ряд гибкой черепицы, то впоследствии внизу ската появятся протечки.

Материалы и инструменты для монтажа

Самостоятельная укладка начинается с выбора материалов и инструментов.

Заранее подготовьте молоток, ножницы, режущие металл, мастерок, специальный кровельный нож и строительный фен (можно обойтись без него, если монтаж осуществляется в теплую погоду). Все эти инструменты продаются в строительных магазинах.

Источник: https://4handsmaster.com/kak-pravilno-ukladyvat-gibkuyu-cherepitsu/

Монтаж гибкой черепицы своими руками, инструкция и этапы

Трудность монтажа гибкой черепицы заключается в том, что необходимо правильно уложить весь кровельный «пирог»: само покрытие, подкладочный ковер, фронтонные и карнизные планки, клеящую мастику и т.п.

Если соблюдать технологии укладки кровельного материала, то он прослужит максимально долго. При всем при том, благодаря своим исключительным свойствам и характеристикам гибкая черепица обладает рядом преимуществ. Например, если монтажники допускают незначительные ошибки, то покрытие «простит» им это. А все благодаря тому, что оно при попадании солнца образует на поверхности крыши монолитное изделие.

Особенности монтажа черепицы

1. Для монтажа гибкой черепицы уклон крыши должен быть минимум 11 градусов. При меньшем угле наклона вода будет застаиваться, поэтому здесь лучше пользоваться ендовым ковром или другим рулонным материалом.

2. Работы по укладке следует осуществлять при температуре более +10 градусов. Если она будет ниже, то необходим подогрев нижней поверхности плитки при помощи специального фена. До укладки гонты должны храниться при комнатной температуре.

3. Монтаж гибкой черепицы должен выполняться на ровную и твердую основу, толщина которой связана с шагом обрешетки. Старое покрытие может использоваться в качестве подкладочного ковра, если сохранена его целостность.

4. Чтобы кровля была без пятен, нужно брать плитки из разных пачек. Их появление связано с наличием разноцветных гранул на поверхности материала. Незначительное изменение оттенков сгладится через некоторое время, ведь пигмент немного потемнеет.

5. Для правильной работы кровельного «пирога» необходим вентиляционный зазор в 50 мм. Он убережет конструкции от влаги и сделает их более долговечными. Приток воздуха должен поступать через отверстие внизу кровли, а его выход осуществляется через отверстие в коньке.

Подготовительные работы

При монтаже гибкой черепицы необходимо устройство сплошного основания, в качестве которого может послужить влагостойкая фанера или ОСП. Некоторые фирмы выполняют его из обрезной шпунтованной доски, однако этот материал достаточно сомнителен. Этот вариант настила подразумевает приобретение доски определенной влажности (максимум 18%), что практически невозможно. Из-за несоблюдения этого условия она в дальнейшем «скрутится», поэтому настил должен прочно крепиться. Еще один нюанс: даже при незначительном перепаде толщины доски (до 3 мм) пострадает внешний вид кровли, ведь гибкая черепица повторяет все неровности и все исказит.

Укладка подкладочного слоя

Когда будут готовы стропильные конструкции, теплоизоляция и все гидро- и ветрозащитные пленки, можно начинать укладку подкладочного ковра (он обязателен для монтажа гибкой черепицы). Он относится к рулонным материалам, основой которых является битум и стеклохолст (как и в мягкой черепице). Материал играет роль дополнительной гидроизоляции и защищает наиболее проблемные узлы кровли (карнизы, ендовы, свесы, примыкания, сопряжения кровли с мансардными окнами и др.). Кроме того, он сглаживает возможные неровности крыши (к примеру, стыки настила).

Укладка подкладочного ковра может выполняться по всей поверхности кровли либо только по ее периметру и в «проблемных» местах: на карнизах, ендовах и т.д.

Укрывание всей поверхности – предпочтительный вариант при монтаже гибкой черепицы на крыше с небольшим уклоном. Во-первых, это гарантирует, что гибкая черепица прослужит намного дольше. Во-вторых, материал служит дополнительной защитой кровельного «пирога». В-третьих, с его помощью сглаживаются возможные неровности крыши.

Если кровля имеет уклон 25 градусов, то подкладочный ковер монтируется только в некоторых местах. Однако лучше использовать первый вариант, ведь при незначительном увеличении затрат можно дополнительно защитить крышу.

Установка торцевых, карнизных планок и ендов

Карнизная деталь (еще называется стартовая полоса) служит начальным рядом кровельного покрытия. Коньковые элементы закрывают конек и ребра, ендовые изделия помогают в устройстве ендов.

При монтаже гибкой черепицы карнизную планку следует устанавливать вдоль всего свеса. Она является прекрасной защитой основания от стекающей воды, а также направляет поток в водосточный желоб. Чтобы защитить края обрешетки на карнизах, поверх подкладочного ковра устанавливаются карнизные планки с минимальным нахлестом 20 мм. Они крепятся при помощи кровельных саморезов (в шахматном порядке) с шагом 100 мм.

Фронтонную планку монтируют на фронтонах здания. Она защищает от влаги торцы кровли и отводит ее с краев, а также она играет декоративную роль. Изделия каждого производителя могут немного отличаться, но их функции одинаковы. Фронтонные планки располагаются на торцах с минимальным нахлестом 20 мм и крепятся кровельными саморезами (в шахматном порядке) с шагом 10 см.

Чтобы повысить водонепроницаемость ендов, на подкладочный ковер монтируется ендовый ковер, совпадающий с цветом черепицы. Он фиксируется по краям кровельными саморезами, которые устанавливаются через каждые 100 мм.

Укладка карнизного, первого и последующих рядов черепицы

При монтаже гибкой черепицы укладка карнизного ряда начинается с середины карниза в сторону торца. После этого самоклеящийся элемент устанавливается по длине всего свеса, только сначала нужно удалить с ее поверхности защитную пленку.

Карнизная планка устанавливается встык с первым рядом с отступом от места перегиба на 2 см и крепится рядом с перфорацией (места креплений в дальнейшем перекроются рядовой черепицей).

Укладка первого ряда осуществляется так, чтобы нижний край черепицы располагался на 40 мм выше низа карнизной планки. При этом выступающая часть материала должна прятать стыки между ними.

После этого с покрытия снимается защитная пленка, и оно приклеивается или прибивается при помощи четырех гвоздей. При более крутом уклоне каждый элемент битумной черепицы закрепляется шестью гвоздями.

Каждый последующий ряд гибкой черепицы монтируется так, чтобы края гонтов совпадали с уровнем выреза предыдущего ряда. На торцах крыши материал обрезается по кромке и проклеивается клеем (ширина проклейки должна быть минимум 100 мм). Чтобы добиться максимально прямых швов между элементами покрытия, нужно заранее выполнить меловую разметку.

Укладка гибкой черепицы в области конька

Для устройства конька понадобится коньково-карнизный элемент, который необходимо заранее переломить в 3-х местах (по перфорации). Получившиеся части размещаются на коньке, при этом короткая сторона должна быть параллельна его линии. После этого материал загибается в две стороны (в сторону скатов) и крепится четырьмя саморезами (по 2 на каждую сторону) таким образом, чтобы их шляпки прятались последующими элементами.

Монтаж примыканий

Выходы на кровлю для различных коммуникаций имеют небольшой диаметр и обыгрываются резиновыми уплотнителями. Также изоляция необходима дымовым и другим трубам, подверженным нагреванию. При монтаже гибкой черепицы рядом с дымовыми трубами или другими проходами прибивается треугольная рейка по периметру примыкания. После этого выполняется укладка подкладочного ковра, нахлесты которого промазываются клеем.

Далее черепица заводится на вертикальную конструкцию и приклеивается. Область примыкания трубы оклеивается ендовой полосой так, чтобы на нее заходило минимум 30 см материала. Закрываем примыкание с помощью металлического фартука, после фиксации которого швы заполняются силиконовым герметиком. Сопряжение кровельного материала с вертикальными стенами осуществляется аналогично.

Основные ошибки при монтаже гибкой черепицы

Неправильно выполненная пароизоляция. Очень важно, чтобы слои кровельного «пирога» шли в определенном порядке. Если вдруг перепутать местами пароизоляцию и ветрозащиту, то в подкровельном пространстве нарушится температурно-влажностный режим.

Кроме того, при устройстве пароизоляционной пленки поверх стропил последние впитают зимой влагу, в результате чего все несущие конструкции начнут провисать.

Неправильный монтаж настила. Если монтаж настила совершается в зимнее время, то между листами необходимо организовать зазор в 3 мм.

При использовании обрезной доски как обрешетки между досками оставляют пространство до 5 мм. Если при монтаже гибкой черепицы настил будет неправильно уложен, то он начнет расширяться и материал пойдет волнами.

Несоблюдение климатических условий при монтаже гибкой черепицы. Недопустимо монтировать кровельное покрытие в дождливую погоду, так как основание под него должно оставаться сухим и чистым. Укладка на влажную поверхность вызовет гниение крыши изнутри.

Чересчур большое количество битумной мастики при склеивании плиток. Ее толщина должна составлять в среднем 1 мм. При увеличении расхода мастики лучшего склеивания не добиться, наоборот, при ее избытке битум может раствориться.

Экономия на комплектующих способна лишить гарантии на конструкции и ухудшает внешний вид кровли. Например, если сэкономить на установке планок, то стартовая доска подвергается гниению из-за попадания влаги под кровлю.

Неправильная организация примыканий. Места сопряжений считаются самыми уязвимыми, так как при неправильной организации они дают течь, в результате чего страдают все конструкции.

При нарушении технологии монтажа снижается надежность гибкой черепицы и архитектурный стиль кровли.

Несоблюдение условий складирования черепицы. Хранение и подача материала зависят от погодных условий. Перед монтажом гибкая черепица не должна подвергаться длительному охлаждению или перегреву. Например, при хранении покрытия под прямыми солнечными лучами пленка, берегущая самоклеющийся слой, не отклеится.

Источник: https://profmarket74.ru/gibkaya-cherepitsa/montazh-gibkoy-cherepitsy/
