Как правильно установить ливневую систему на крыше?

В этой статье:

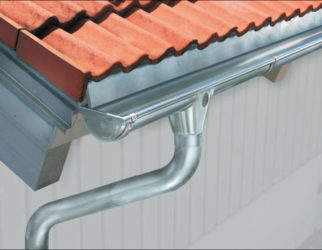

Ливневая система водоотведения с крыши здания

Без присутствия системы водоотвода на здании осадки могут повредить стены и фундамент. Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения. Установить систему можно самостоятельно, но важно учитывать все нюансы монтажа.

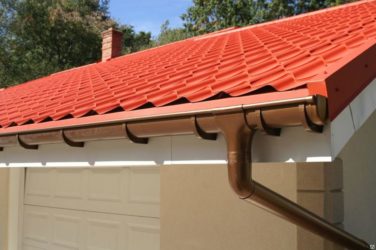

Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения.

Конструкция водоотвода

По способу организации водоотвод с крыши бывает неорганизованным и организованным. В первом случае не устанавливаются никакие ливневые системы, а жидкость с крыши падает непосредственно вниз.При этом она попадает на фундамент и стены, ускоряя деструктивные процессы в них. Организованный предусматривает закрепление ливневой конструкции на крыше, что позволяет отводить воду дальше от сооружения.

По способу монтажа система бывает наружной и внутренней. Первый тип монтируется под свесами кровельного материала и подходит для скатных крыш. Для изготовления такой конструкции применяется металл или пластик. Внутренний водосток обустраивается в домах с плоской крышей.

Он проходит в стене. При этом крыша делается под небольшим уклоном, в самой нижней части которого присутствует водоприемная воронка. Чаще всего такая система водоотведения с кровли монтируется в многоэтажных зданиях.

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
Элементы для слива жидкости в канализацию.
Внутренние и внешние углы.Применяются в сложной конструкции.
Муфты. Они служат для соединения желобов, если конструкция длинная.
Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
Заглушка. Она устанавливается для ограничения потока воды.

Муфты служат для соединения желобов, если конструкция длинная.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Как правильно рассчитать число труб для водостока?

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

Что касается воронки, то на 1 м.кв. горизонтальной площади крыши приходится1,5 см.кв. ее сечения. Расчет внутренних и внешних соединительных углов производится исходя из конструкции системы водоотвода.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

Разновидность	Характеристика
Полуэллиптический	Хорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
Полукруглый	Он устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Ливневка из меди прочная, устойчивая к коррозии, имеет привлекательный внешний вид и продолжительный срок эксплуатации, но у неё высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Основные этапы монтажа системы водоотвода

Оборудование дачного дома ливневой системой можно осуществить самостоятельно. Для этого нужно произвести такие действия:

установить кронштейны;
смонтировать и закрепить желоба;
зафиксировать сточные трубы и их держатели;
обустроить отвод лишней жидкости в заранее выбранное место.

Проверка всех соединений проводится на каждом этапе выполнения работ.

Монтаж кронштейнов для слива

Для закрепления кронштейнов нужно соблюдать расстояние между желобом и стеной, которое колеблется в пределах 60-80 мм. В этом случае не образуется конденсат. Установку элементов делают с соблюдением уклона системы. Он составляет 5 мм на каждый погонный метр длины конструкции.

Сначала делается разметка кронштейнов. При длине кровельного ската около 6 метров перепад высоты в двух точках – первой и последней – составляет 60 см. От края крыши до крепежного элемента должен соблюдаться промежуток – 100-150 мм. Шаг между соседними кронштейнами колеблется в пределах 50-60 см для металлических конструкций и 30-40 см для пластиковых.

Сначала фиксируется первый верхний элемент, который находится на противоположной стороне от водосточной трубы. Следующим прикручивается последний, самый нижний кронштейн, после чего между крепежами натягивается бечевка и производится разметка остальных фрагментов. Для монтажа применяются стандартные саморезы.

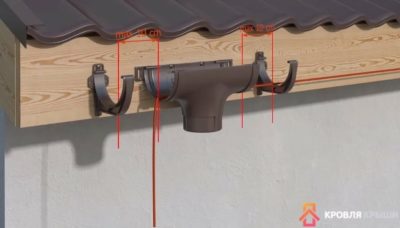

Воронку нужно устанавливать на расстоянии 30-60 см от края желоба, причем фиксация производится за 15 см от нее.

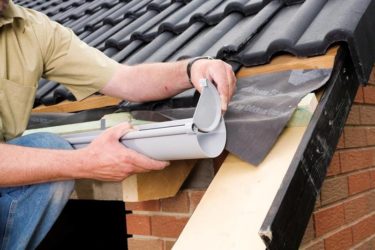

Монтаж сточных желобов

Их нужно только собрать и зафиксировать на кронштейнах. Способ крепления зависит от типа системы и материала ее изготовления.

Установка сточных труб и держателей

Это последний этап сборки конструкции, на котором трубы для отвода воды устанавливаются строго под отверстием ливневой воронки. Для их фиксации используются хомуты, которые при помощи дюбелей прикручиваются к стене на расстоянии до 200 см друг от друга.

В последнюю очередь монтируется сливное колено, отводящее жидкость подальше от дома.

Куда отводятся дождевые воды с кровли дома?

После того как система будет установлена, нужно организовать место, где будет собираться дождевая вода. Тут возможны несколько вариантов:

Емкость. В землю на расстоянии 0,5-1 м от здания вкапывается бочка, к которой направляется сливное колено. Ее можно устанавливать и на поверхности грунта. Собранная жидкость используется для полива домашних или огородных растений.
Фильтрационный колодец. Она представляет собой яму, дно которой устилается щебнем. После этого монтируется колодец из бетонных колец.
Канализация. Тут нужно предварительно получить разрешение соответствующих коммунальных служб.
Дренаж или водоем.

Фильтрационный колодец представляет собой яму, дно которой устилается щебнем.

Ливневка – обязательная конструкция, позволяющая защитить фундамент дома и его стены от разрушающего действия дождей, талой воды.

Источник: https://VodaSovet.ru/vodoprovod/livnevaya-sistema-vodootvedeniya-s-kryshi-zdaniya

Ливневка на крыше — Кровля и крыша

Для защиты фасада здания от брызг дождя и устройства стока воды с придомовой территории в зданиях со скатной кровлей устраивают организованный водоотвод с крыши.

Типы водосточных систем

Производители предлагают несколько вариантов модульных систем, отличающихся главным образом материалом, из которого они изготовлены:

С советских времен привычна ливневая система из оцинкованной стали. Сегодня появились более качественные изделия, однако оцинковка все еще пользуется популярностью.

Традиционно использовались именно такие, широкие воронки. Они некрасивы, но широкое «горло» компенсирует низкую точность изготовления изделий и их монтажа.

В крышах из оцинкованной стали зачастую горизонтальные желоба отсутствуют, имеются только воронки и водосточные трубы. Поток воды направляется желобами, выполненными на карнизном свесе самой кровли. Такое решение трудоемко, неэффективно для крыш с большим уклоном. Однако за счет того, что отсутствуют горизонтальные элементы, которые могут повреждаться сходящим снегом и сосульками, более надежно и безопасно.

Из положительных моментов можно назвать большую прочность конструкции (применяется сталь от 1 до 2 мм), невысокую стоимость и возможность изготовления индивидуальных изделий любой формы.

Недостатки: Оцинковка не очень привлекательна. Трубы ржавеют, уже на второй-третий год, начиная с торцов, распространяется коррозия. Срок службы до 15-30 лет, если трубы периодически окрашивать масляными красками снаружи. Геометрия изделий неидеальна, стыки элементов не всегда плотно подходят. Традиционно желоба и водостоки соединяли завальцовкой, что давало прочное соединение. Сегодня предпочитают уплотнять шов герметиком.

Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий круглая либо прямоугольная.

Покупателю предлагается на выбор множество цветов, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно, точность изготовления изделий высокая, есть возможность заказывать индивидуальные изделия. Срок службы 25-50 лет в зависимости от типа металла.

Водостоки из меди, алюминия и стали с цинк-титановым покрытием пока у нас, скорее, экзотика.

Пластиковые системы слива в зависимости от конструкции могут соединяться двумя разными способами: клеевым либо с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, цветовая палитра небогата. Срок службы до 30 лет.

Несомненные плюсы: простота монтажа, малый вес, наилучшая герметичность среди всех систем, аккуратный внешний вид, умеренная стоимость.

Минус: пластик боится экстремальных морозов, более хрупок, чем сталь и может быть поврежден снегосходом.

Расчет водосточки

Необходимо составить схему кровли, изначально определить два момента: расположение воронок и диаметр водостоков. Чаще встречаются водостоки диаметрами 8, 10 и 12,5 см.

Расстояние между воронками не должно превышать 24 метров. Оптимальный вариант 8-12 метров, чтобы общий уклон желобов не был слишком велик. Нужно проверить способность трубы отвести воду. Расставив воронки на схеме, кровлю необходимо условно разделить на участки, обслуживаемые теми или иными водостоками.

На один квадратный (в горизонтальной проекции, а не по площади) метр крыши должно приходиться 1,5 см 2 площади сечения воронки и водостока. К примеру, труба диаметром 10 см имеет площадь сечения 78,5 см 2 и способна отвести ливневой сток с кровли, горизонтальная проекция которой составляет 52 м 2 .

Для засушливых районов и регионов с высоким уровнем осадков делают поправки.

Имея общую схему, можно обратиться к поставщикам, менеджер поможет составить калькуляцию. Либо скачать или воспользоваться онлайн программой для расчета водосточки на сайте производителя.

Когда начинать монтаж ливневой системы

Существует два типа крепления горизонтальных желобов:

Первый — с помощью металлических крюков, которые монтируются на основание кровли. Кронштейны нужно закрепить до того, как будет уложено покрытие кровли. Такой вариант надежен, его необходимо применять для тяжелых желобов, в снежных регионах. Крюки заводят на основание кровли на разное расстояние, дабы обеспечить необходимый уклон желоба. Места расположения воронок должны быть определены заранее.

Второй вариант — кронштейны фиксируются к лобовой (торцевой) доске или стропилам. Решение менее надежно, большим усилием шурупы можно вырвать. К тому же такие крюки-держатели применяют для пластиковых систем, сами они тоже сделаны из полимера. В большинстве моделей держатели рассчитаны на установку только на строго вертикальную поверхность. Монтаж их к лобовой доске прост, удобен, производится в любое время после того, как готова крыша, подшиты карнизные свесы. Уклон желоба достигается установкой держателей на разной высоте. Можно рекомендовать в тех случаях, когда нет опасности снегосхода с кровли.

Правила установки кронштейнов

Итак, начинаем с монтажа кронштейнов. Для первого варианта (крепим на основание кровли) крюк-кронштейн необходимо предварительно изогнуть в соответствии с наклоном кровли.

Сначала крепим кронштейны, которые будут поддерживать воронки. Затем делим промежутки между водосточными трубами на минимальное расстояние между крюками (0,6 для пластика и 0,9 м для металла). Разметив, натягиваем шнур для того, чтобы дать равномерный уклон желобов к сливным воронкам.

Монтаж горизонтальных элементов и установка колена

В некоторых системах сначала монтируют воронки, в других, наоборот, сначала желоб. Разметку начинают от воронки. Длина желобов чаще 3 либо 4 метра, крайние в линии желоба приходится обрезать. Пластик режут ножовкой, металл — только качественными ножницами для металла. Ни в коем случае не болгаркой, иначе сталь начнет быстро ржаветь. Завершает линию желобов заглушка; соединитель либо поворот внутренний или наружный.

Соединения желобов могут быть различными: на уплотнителях, бесклеевые, клеевые, герметизируемые силиконом. Необходимо руководствоваться инструкцией. Как правило, воронка устанавливается с учетом возможных температурных расширений, то есть стык имеет зазор для деформаций. Это нужно учитывать сразу.

Чтобы перейти от воронки к вертикальному водостоку, необходимо установить два колена и один прямой участок. Расстояние водостока и нижнего колена до стены определяется производителем.

Особенности устройства водосточных труб и слива

Установка водостоков не составляет никакой сложности. Как правило, они имеют длину 4 метра, легко стыкуются.

Если отвод воды от дома осуществляется поверхностно, на отмостку, в нижней части водостока ставим обычный отмет — колено с большим выносом под углом в 45°.

В случае, если территория оборудована подземной ливневой системой, водосток можно ввести сразу в ливневой колодец. Наилучшим образом соответствуют этому варианту круглые трубы пластиковых водостоков.

Общие рекомендации

Существует множество различных типов, марок и разновидностей водосточных систем. При общей схожести, они различаются в деталях. В процессе монтажа необходимо изучить и держать при себе руководство по выполнению работ, которое можно получить у дилера либо скачать с сайта производителя.
В снежных районах обязательно выполнение мероприятий по снегозадержанию для скользких типов кровли (все виды металлической кровли, кроме композитной). Для других типов кровли снегозадержание желательно. Обогрев желоба электрическим кабелем сведет к минимуму вероятность повреждения желоба.

Выполнить слив с крыши с использованием модульной системы по силам любому человеку, который не боится высоты и имеет минимальные строительные навыки. Особое внимание необходимо уделять точной разметке кронштейнов.

Браться за устройство водоотведения с крыши из стальных оцинкованных листов без желобов, не имея опыта работ с фальцем, не стоит.

Как правильно организовать и рассчитать слив с крыши. Водоотвод с крыши из металла и пластика, особенности выбора и монтажа водосточной системы.

Источник: goodkrovlya.com

[content-egg module=GdeSlon template=compare]

Крыша на доме в первую очередь защищает от осадков, не позволяет внутрь проникнуть дождевой воде и снегу. Чтобы стекающая влага не создавала большие лужи рядом со зданием устанавливают сливные системы или ливневки. Подобная конструкция позволяет не только сделать проживание более комфортным, но и защищает стены и фундамент от разрушения. В статье обсудим для чего устанавливают ливневку, что для нее нужно и как самостоятельно выполнить установку.

Источник: https://krovlyaikrysha.ru/livnevka-na-kryishe.html

Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Когда установка водостока нужна только на финишных работах?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Это самый простой и дешевый способ вентиляции, хотя и не самый профессиональный, ведь для хорошего притока воздуха этого недостаточно. Поэтому опытные кровельщики считают, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается намного позже после возведения дома. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и не понятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Кроме того, также при замене водосточной системы тоже не получится сделать как-то по-другому.

И третий момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

7 популярных монтажных методов

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

Технические тонкости монтажной технологии

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой крыше.

Как рассчитать необходимое количество водосточных элементов?

Рассчитать количество необходимых элементов водосточной системы вы можете исходя из таких данных: (В + Н/2)хС, где:

В – расстояние по горизонтали от свеса до конька;
Н – высота , а С – длина крыши (все размеры в метрах).

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью крюкогиба слегка изменяем радус крюков.
Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальное крепление.
Шаг 5. Определите расположение воронки в конце желоба соответственно их размеру.
Шаг 6. Далее приложите воронку желоба к доске и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой? либо специальными ножницами для металла.
Шаг 7. Теперь получившиеся рамки отогните наружу. Вставьте желоба друг в друга. Важно, чтобы передняя часть желоба надевалась правильно – так, чтобы его носик оказался внутри завитка.

Вся сборка достаточно проста, сродни детского конструктора.

Желоба и воронки: располагаем на правильном расстоянии

А теперь перейдем непосредственно к установке водосточного желоба:

Шаг 1. Первым делом монтируем воронку и прилегающие к ней желоба.
Шаг 2. Края желоба крепим саморезами к лобовой доске.
Шаг 3. Закрепляем воронку и сами желоба, пока их профили полностью не совпадут.
Шаг 4. Проверяем угол наклона и расположение кронштейнов.
Шаг 5. На них устанавливаем профиль желобов и состыковать их между собой. Свободные торцы закрываем заглушкой.
Шаг 6. От воронки делаем отвод да трубы в стене.
Шаг 7. Монтируем кронштейн для трубы.
Шаг 8. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья хвои и ветки. Ведь застоявшаяся вода зимой способна превратиться буквально за ночь в лед и разорвать водосток изнутри.

Крепление вертикальных водостоков

Для начала давайте разберемся подробнее, как и какой стене правильно крепить водостоки. Итак:

В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
А вот если вы крепите водостоки в деревянной каркасной стене, прикрепите держатель с саморезами к деревянному фасаду. Зафиксировать все это можно при помощи длинного острого стержня.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать только лишь о нескольких правилах:

трубы устанавливать нужно всегда снизу вверх;
отверстия просверливать небольшие;
между сливной трубой и стеной обязательно должно быть сохранено расстояние;
закреплять внизу специальное сливное колено со срезанным углом, чтобы вода не попадала прямо под фундамент.
Или же колено замените на обычное звено трубы и выведите на ливневую канализацию.

Все довольно просто:

Что же касается материала стен, поступайте так:

Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно попросту забить.
А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

Небольшая иллюстрация поможет вам разобраться с этим:

А сама технология вертикального крепления достаточно проста:

Шаг 1. Соедините трубы муфтами.
Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
Шаг 4. Точно также установите тройники.
Шаг 5. Приклейте нижний отвод к трубе.

Посмотрите на эту пошаговую иллюстрацию. На фото №11 очень хорошо видна декоративная насадка:

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

Источник: https://KrovGid.com/communikacii/kak-ustanovit-vodostoki-esli-krysha-uzhe-pokryta.html

Как правильно выбрать, рассчитать и установить водосточную систему в частном доме?

Кровельные работы – одна из ответственных и трудоемких работ при возведении собственного дома. После надежной гидроизоляции крыши нужно установить водосточную систему, которая выполняет сразу несколько защитных функций. Прежде всего – это отвод ливневых потоков от фундамента дома и защита фасада от намокания.

Сегодня элементы ливневки производятся из большого количества материалов, среди которых традиционная оцинкованная сталь, а также более современный и практичный пластик. Рассмотрим основные виды водосточных систем и как правильно произвести монтажные работы на крыше.

Виды водосточных систем

Рассмотрим несколько критериев, по которым разделяются водостоки.

Материал изготовления

Сегодня большой популярностью пользуются ливневки из таких материалов:

Оцинкованная сталь – привычный многим материал для водосточной системы. Отличается небольшой ценой, легкостью замены отдельных элементов при необходимости, например, если деталь повреждена или прогнила. Среди недостатков – посредственный внешний вид и малый срок эксплуатации.
Сталь с полимерным покрытием. Такое защитное покрытие значительно увеличивает срок службы водосточной системы. Среди достоинств стоит отметить привлекательный внешний вид и высокую прочность деталей водостока. К недостаткам относится высокая стоимость и значительный вес конструкции. Стоит отметить, что если повредить полимерный слой, сталь быстро проржавеет.
ПВХ ливневки обладают малым весом, легко собираются своими руками. Также к преимуществам относится большая пропускная способность желобов и устойчивость к выцветанию. Из недостатков выделяют незначительную механическую прочность системы, особенно при сильном морозе. С этим недостатком производители борются увеличением толщины стенок и добавлением ребер жесткости.

Совет! Пластиковые водостоки стремительно набирают популярности среди потребителей. Многие оценили достоинства и высокие эксплуатационные характеристики ПВХ конструкций. Дополнительно нужно заметить, что цена на такие ливневки является самой низкой из всех материалов.

Способ монтажа

Водосточные системы по способу монтажа делятся на:

Внутренние водостоки наиболее приемлемы, если в доме обустроена плоская кровля. Такие системы водоотлива отличаются сложностью расчета и монтажа, поэтому в частных домах не нашли широкого применения. Из достоинств внутренних водостоков нужно отметить, что такие системы не замерзают даже в сильные морозы.
Наружные водостоки являются самыми применяемыми. Причина этому – простые расчеты и легкость наружных работ. Кроме того, наружные ливневки дополнительно украшают фасад дома, придавая завершенности экстерьеру.

Кроме того, наружные водостоки легче обслуживать, проводить ревизию и ремонт, если нужна замена поврежденной детали.

Технология монтажа

Разобравшись с видами водосточных систем, давайте рассмотрим, как правильно выполнить монтаж ливневки на скатной крыше частного дома. В случае если крыша покрыта кровельным материалом, специалисты рекомендуют на фасад дома установить лобовую доску. На такую доску затем производится монтаж водосточной системы, что в значительной мере упрощает установочный процесс.

Установка водоприемных воронок

Прежде всего, на лобовую доску производится монтаж водоприемных воронок. Их крепление производится обычными саморезами через монтажные уши. В этом несложном процессе есть несколько нюансов и должна соблюдаться следующая инструкция:

Установка воронок производится в нижней точке лобовой доски.
Это связано с тем, что желоба должны выставляться с определенным уклоном, обеспечивающим естественный слив дождевой воды.
Еще один нюанс крепления воронки: ее край должен быть примерно на 1–2 см ниже капельника.

Совет! Чаще всего водоприемные воронки располагают по углам дома. В некоторых случаях устанавливают одну воронку по центру фасада. В таком случае желоба должны иметь два уклона: от углов крыши к центру.

Монтаж желобов

Установка водосточных желобов разделяется на два этапа:

Монтаж кронштейнов.
Установка желобов.

Рассмотрим их более подробно. Монтаж кронштейнов также производится на лобовую доску. При этом правильно будет использовать кронштейны из того же материала, из которого изготовлены желоба ливневки. При установке кронштейнов должна соблюдаться такая инструкция:

Первые кронштейны монтируются возле водоприемных воронок, на расстоянии не более 10 см. Это позволит не нагружать эти элементы ливневки, если выпадет обильный снег.
Следующие кронштейны крепятся на другом краю крыши. При этом крайний кронштейн следует закрепить как можно выше под самым свесом кровли. Это обеспечит необходимый уклон для слива воды.
Затем между первым и последним кронштейнами натягивается монтажная нитка. По ней удобно монтировать все последующие крепления для ливневки.
Оптимальный шаг между кронштейнами составляет 50–60 см.

Установка желобов обычно не вызывает сложностей. Их монтаж напоминает сборку конструктора. Все желоба имеют специальные пазы, а кронштейны – фальц. Соединение производится заведением выступающего фальца в паз, после чего желоб надежно фиксируется защелками.

Также нужно отметить, что для пластиковых желобов ливневки используются специальные соединительные муфты с резиновыми уплотнителями. Металлические желоба из оцинкованной стали соединяются между собой методом фальца.

Совет! Некоторые модели пластиковых желобов соединяются между собой при помощи клея. Для монтажа металлической ливневки нужно иметь под рукой силиконовый герметик для надежной стыковки элементов конструкции.

Монтаж водосточных труб

Следующим этапом монтажа ливневки своими руками является установка вертикальных водосточных труб. При их установке должна соблюдаться следующая инструкция:

Для соединения водоприемной воронки и вертикальных труб применяются соединительные колена.
Иногда используется удлинитель – отрезок трубы, для более близкого прилегания труб к фасаду дома.
К наружным стенам водосточные трубы крепятся при помощи хомутов.
В зависимости от материала изготовления труб, используют пластиковые или стальные крепежные хомуты.

Для отвода дождевых стоков от фундамента дома, рекомендуется обустроить ливнеприемник. Это система канализационных труб, отводящая воду в удобное место сброса или в очистную систему.

При отсутствии такой системы, правильно будет, если на нижний конец водосточной трубы одеть дополнительное колено с углом в 45°. Это избавит фасад дома от брызг дождевой воды.

Совет! Важным моментом защиты ливневки от засорения опавшей листвой и прочим мусором, является установка на желоба специальной защитной сетки. Также некоторые модели водосточных систем имеют в комплекте специальные защитные колпаки для воронок.

Организованный водосток со скатной крыши частного дома – это не только красиво, но и защищает фасад от намокания, а подвал от подтопления. Произвести монтаж ливневки можно и своими руками: в этом нет ничего сложного. Важно правильно выдержать уклон желобов, чтобы обеспечить хорошую производительность водоотвода.

Источник: http://kanalizaciyam.ru/kak-ustanovit-vodostochnuyu-sistemu.html

Разбираемся в устройстве ливневки для крыши

Монтаж ливневки для крыши – важный этап по обустройству и защите всего строения от воздействия влаги. Системы водоотвода производятся из различных материалов, это легкий и очень прочный пластик, металл с оцинковкой или полимерным покрытием, водостоки из меди. Но все они обладают схожими комплектующими, расчет и монтаж выполняется по единым правилам.

Для скатных кровель преимущественно используются открытые системы, то есть традиционные желоба, воронки и трубы, монтируемые снаружи. Для плоских эксплуатируемых и неэксплуатируемых крыш можно использовать закрытые системы. Водосточные трубы такой ливневки прокладываются внутри стены, открытые желоба отсутствуют.

На поверхности крыши остаются только приемные воронки с решетками, предотвращающими попадание мусора внутрь системы. Такая система достаточно сложная, монтируется она во время строительства дома и требует наличия соответствующего опыта.

Что надо учитывать?

При монтаже надо учитывать, что в снежных районах и для скользких кровельных покрытий обязательным является монтаж систем снегозадержания.

При планировании систем водостока при частом обледенении в зимнее время рекомендуется использование электрического обогрева для водоотводящих желобов, что снижает риск их повреждения. Для ливневых систем из пластика желоба и воронки дополнительно склеиваются специальными клеевыми составами, что обеспечивает прочность системы при любых климатических условиях.

Поверх желобов и сливных воронок желательно установить сетки или колпаки, защищающие систему от попадания внутрь труб мусора, веток или листьев.

Особенности расчета водоотлива для крыши

Перед закупкой оборудования для системы водоотведения, надо рассчитать, какая ливневка на крыше будет использоваться и какое количество желобов, труб, комплектующих потребуется.

Пропускная способность системы рассчитывается на основе таких данных:

для крыши с площадью до 50 кв.м. можно использовать трубы до 7,5 см диаметром и желоба, ширина которых составляет до 10 см;
для крыши с площадью до 100 кв.м. подходят трубы диаметром до 8,7 см, желоба с шириной до 12,5 см;
для площади от 100 кв.м. надо выбирать трубы с диаметром в 10-12 см, желоба 15-19 см.

Количество труб для водоотлива также зависит от общей площади крыши, например, для 100 кв.м. достаточно использовать 2 трубы, размещаемые по углам строения. Воронок для системы соответственно также потребуется 2 штуки. Для расчета количества труб надо учесть их длину (у разных производителей это значение может различаться) и высоту сливного колена над уровнем грунта (обычно это значение составляет 30 см).

К примеру, высота до карниза от отмостки составляет 7,5 м, а длина одной трубы равна 3 м. Общее количество труб для всей системы будет равно 6, то есть по 3 штуки для каждого угла. Для крепления потребуется по 5 хомутов для каждой части водостока: крепеж между трубами, трубой и коленом, трубой и отливом. Схоже вычисляется количество желобов: надо рассчитать длину карниза, то есть периметр, и разделить полученное значение на длину желоба.

Для монтажа ливневки потребуются кронштейны, в среднем хватает 1 шт. на каждые 50 см желоба. Количество замков для соединения отдельных желобов равняется количеству стыков.

При вычислении количества колен надо учитывать особенности фасадных стен. При наличии выступов используются дополнительные колена для их обхода, кроме того на каждые две воронки потребуются два отлива.

Монтаж водостока

Для монтажа ливнёвки на крыше будут необходимы такие материалы:

водосточные желоба;
замки для желобов, заглушки;
кронштейны;
водосточные трубы;
колено;
хомуты;
воронки;
сливное колено;
для пластиковых систем используется специальный клей;
саморезы, штыри;
защитные сетки для сливных воронок.

Кронштейны, водосточные желоба

Начинать установку водоотлива для крыши надо с разметки точек монтажа кронштейнов, для чего используется специальная отбивка (разметочная нить). Центр ливневого желоба должен находиться под линией свеса ската, образовавшийся зазор не должен быть меньше 25 мм. При монтаже соблюдается уклон в сторону воронок 2-5%, все кронштейны следует ставить каждые 50-60 см (зависит от типа и материала системы). Крайний кронштейн ставится в 25-30 см от угловой заглушки, воронка ставится с краю или по центру водосбора, крепится в двух точках.

Во время крепежа желобов надо сразу определиться с видом монтажа:

на стропильную ногу (используется для кронштейнов из металла);
на фронтонную доску (для систем из пластика);
на настил с использованием удлинителей из металла (для металлических/пластиковых кронштейнов).

При монтаже очень важно избежать следующих ошибок:

провисание желоба (происходит из-за слишком большого шага между кронштейнами);
перелив воды через край водосбора (край свеса кровли не совпадает с серединой водосточного желоба);
перелив воды, разбрызгивание (зазор между карнизом и линией желоба слишком большой).

Водоотливы

Следующим этапом является монтаж водосточных труб, осуществляемый сверху вниз. Слив, муфту и колено устанавливаются так, чтобы раструб смотрел вверх, в соединение колено-колено вводится часть трубы не короче 6 см (зависит от промежутка между стеной и фронтонной доской). Далее выполняется сборка остальной части трубы, к стене крепеж осуществляется при помощи хомутов с шагом в 180 см. Одни хомут будет фиксирующим, второй – направляющим, для некоторых видов ливневых систем производители рекомендуют использование температурных компенсаторов.

Водосточные трубы выставляются строго по вертикали с использованием отвеса. Сливное колено ставится после крепежа трубы хомутами, высота его нижнего края от уровня грунта (отмостки) составляет 25-30 см.

Монтаж общей ливневой системы на этом закончен, но дополнительно надо проверить все узлы и прочность крепления. Если все выполнено верно, вода будет из желобов попадать в трубы, не переливаясь и не разбрызгиваясь.

Уход за водоотливами очень простой, в конце каждого сезона осуществляется осмотр, тщательная промывка желобов и труб, весь мусор обязательно удаляется.

На сегодняшний момент покупателю предлагается на выбор множество цветов для водосточной системы, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно и гармонично. Срок службы обычно отт 25 до 50 лет в зависимости от типа металла.

Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий бывает круглая или прямоугольная.

Водостоки из меди, алюминия и стали с цинк-титановым покрытием в России устанавливают крайне редко.

Пластиковые системы слива в зависимости от конструкции крыши могут соединяться двумя различными способами: клеевым или с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, но цветовая палитра ограничена. Срок службы до 30 лет

Преимущества: простота монтажа, малый вес, наилучшая герметичность среди всех систем водоотведения, аккуратный внешний вид, и что не мало важно, умеренная стоимость.

Недостатки: пластик плохо переносит экстремальных морозов. Он более хрупок, чем сталь и может быть поврежден снегосходом.

Итог

Установка ливневой системы для крыши является важным этапом защиты дома от осадочной и талой воды. Правильно смонтированный водосток обеспечит эффективный отвод влаги от стен дома и отмостки, но для этого следует правильно рассчитать проходимость системы, точки крепления всех комплектующих.

Источник: https://stroicod.ru/element/vodostoki/ustrojstvo-livnevki-dlya-kryshi.html
