Как правильно установить стропила двускатной крыши?

В этой статье:

Как правильно поставить стропила на двускатную крышу

Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

Вначале расчеты

Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.
Высота расположения конька. Этот параметр высчитывается исходя из размеров, а точнее ширины самого дома и угла наклона ската.
Из предыдущих двух параметров можно узнать длину стропил.
Еще один важный параметр – это шаг. На каком расстоянии друг от друга будут располагаться стропила. Этот параметр зависит от величины нагрузок, которые будет испытывать двухскатная крыша и сечения стропил.

На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.

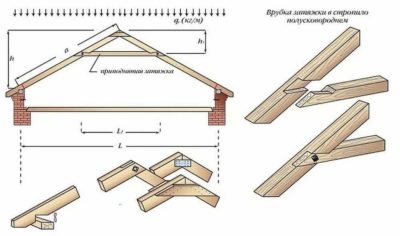

Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

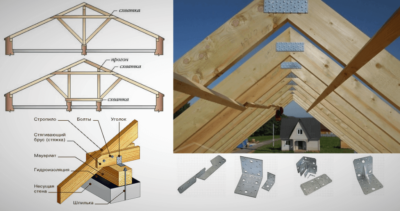

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Подготовка к монтажу

Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

Процесс работы

После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

Приведем пример, как ставить стропила в случае применения наслонной системы:

Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

по теме:

Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

Источник: https://kryshagid.ru/stropilnaya-sistema/kak-stavit-stropila-na-dvuhskatnuyu-kryshu.html

Как ставить стропила на крышу

Возведение стропильной системы является достаточно сложным и ответственным делом. Однако ее можно сделать самостоятельно, если следовать определенным правилам.

В данной статье будет рассказано об элементах кровельной конструкции, а также о том, как ставить стропила на крышу.

Элементы стропильной системы

Перед тем, как ставить стропила на двухскатную крышу, необходимо узнать из каких элементов состоит кровельная конструкция. В ее состав входят:

Мауэрлат. Это брус, жестко фиксируемый вдоль несущих стен постройки. Для его изготовления, как правило, применяют брус сечением 15 на 15 сантиметров. Мауэрлат служит нижней опорой для стропил, а также равномерно распределяет нагрузку, создаваемую кровельной конструкцией, на стены постройки. Между несущей стеной и мауэрлатным брусом должен располагаться гидроизоляционный материал, например, рубероид. Если кровельный каркас изготавливается из металла, в качестве мауэрлата используются швеллеры или двутавры.

Стропильные ноги. Являются основным элементом кровельного каркаса. Их размер принимается в соответствии с проектными расчетами. Нижние части стропил опираются на брус мауэрлата, а верхние – на коньковый брус. Для их изготовления независимо от типа возводимой конструкции рекомендуется использовать сосновую доску сечением 150 на 50 мм или 200 на 50 миллиметров.

Прогон. Представляет собой горизонтально расположенный брус, который перпендикулярно пересекает стропильные ноги по всей длине кровли. В стропильной конструкции присутствуют три типа прогонов: боковые, коньковый и мауэрлат.

Лежень. Представляет собой горизонтальный брус, который монтируется на внутреннюю несущую стену. Этот элемент служит опорой для стоек и равномерно распределяет создаваемую ими нагрузку. Лежни устанавливают сложных стропильных систем. Другими словами, этот элемент крыши не является обязательным и применяется в необходимых случаях.

Затяжка. Является элементом висячей системы стропил. Затяжка образует со стропильными ногами треугольную ферму. Этот элемент снижает распорное усилие, создаваемое висячими стропилами на стены здания. Расположение затяжки зависит от типа возводимой конструкции крыши.

Ригель. Этот элемент, как и затяжка, связывает стропила. Ригель делает конструкцию более прочной и устойчивой. Для его изготовления обычно применяют брус сечением 10 на 15 сантиметров. На ригель, в отличие от затяжки, оказывается нагрузка на сжатие, а не на растяжение.

Стойки. Представляет собой брус, устанавливаемый вертикально. Используется в случае, если ширина здания достаточно большая. Этот элемент усиливает стропильную систему изнутри. На стойки устанавливаются прогоны, подпираемые подкосами.

Подкосы. Представляют собой наклонные брусы, поддерживающие горизонтальные элементы. Подкосы усиливают конструкцию фермы и противодействуют перекосу и сжатию кровельной конструкции.

Свес кровли. Это часть стропильных ног, выступающих за внешние стены здания приблизительно на 40 сантиметров. Свес защищает внешние стены постройки от дождевой и талой воды, скатывающейся с крыши.

Кобылки. Представляет собой отрезок доски. Используется для удлинения нижней части стропильной ноги.

Инструменты и материалы

Кровельную конструкцию следует изготавливать из дерева хвойных пород. Влажность используемой древесины должна быть менее двух процентов. Перед применением материал необходимо обработать с помощью специальных защитных средств.

Прочность кровельной конструкции зависит от:

Качества используемого материала;

Правильности выполненных расчетов.

Перед тем, как ставить стропила на крышу, необходимо подготовить следующие инструменты и материалы:

Гидроизоляционный материал;

Набор свёрл для электродрели;

Для изготовления стопил применяют брус или обрезную доску. Элементы из древесины следует обработать биозащитными и огнезащитными материалами.

Перед монтажом необходимо выбрать вид конькового соединения и способ фикасции стропил к балкам или мауэрлату.

Расчет шага стропил

Этому вопросу необходимо уделить особое внимание, ведь от шага установки стропил и их сечения зависит прочность кровельной системы.

При расчете расстояния между стропилами следует учитывать постоянные и временные нагрузки на возводимую крышу. Постоянную нагрузку создают следующие элементы:

кровельный пирог (пароизоляция ,утеплитель, гидроизоляция);

элементы отделки мансарды или жилого чердака.

К временным нагрузкам относятся:

нагрузка, создаваемая слоем снега;

вес работника, выполняющего ремонт или обслуживание крыши.

Для выполнения расчетов (сечение и шаг стропильных ног) необходимы теоретические знания, а также практические навыки. Определить примерные параметры кровельной конструкции можно с помощью следующей таблицы:

Также при выборе расстояния между стропилами необходимо учесть рекомендации по укладке выбранного кровельного материала.

Типы стропильной системы

Существуют два типа стропил: висячие и наслонные. Каждый тип будет рассмотрен по отдельности.

Висячие

Висячие стропильные системы применяют в случаях, когда в доме нет внутренних опор (колонны, стены). Эта конструкция опирается наружные опорные стены.

В этом случае стропила работают на сжатие и изгиб. Висячие стропила оказывают распирающее усилие на наружные стены дома. Чтобы его снизить, используют затяжку.

Затяжку изготавливают из деревянного бруса или металла. Ее расположение зависит от конструкции возводимой кровли.

Например, при возведении крыши мансардного типа затяжку располагают у основания. В этом случае она выполняет функции балки перекрытия.Чем выше расположена затяжка, тем больше нагрузка оказывается на нее.

Висячую стропильную конструкцию используют в случае, если дистанция между опорами менее 6,5 метров. Для изготовления этих стропил применяют доски, бревна, или брус. Для соединения элементов друг с другом применяют:

Наслонные стропила

Стропила этого типа используют в зданиях с капитальной внутренней стеной. Эти элементы, как правило, изготавливают из древесины.

Опорой для наслонной стропильной системы служат внутренние элементы (колонна, стена). В этом и заключается их основное отличие от стропил наслонного типа.

Стропила данного типа работают лишь на изгиб. Наслонные стропильные конструкции в сравнении с висячими являются более экономически выгодными и легкими.

Установка стропил двускатной крыши состоит из следующих этапов:

Изготовление шаблона стропильной фермы. Необходимо поднять две доски на потолочное перекрытие, а затем соединить их между собой с одного края при помощи гвоздей. Далее нужно установить свободные концы досок на опорную балку и зафиксировать угол между досками. Для этого необходимо прибить поперечную перемычку. Затем нужно опустить полученный шаблон на опорную балку и отметить угол подрезки стропильных ног с помощью карандаша. Следует отметить, что от качества выполненного шаблона будет зависеть прочность и надежность всей кровельной конструкции.
Спустить сделанный шаблон вниз и начать изготовление стропил. Шаблон нужно хорошо скрепить, чтобы его при спуске не нарушился угол между стропилами. Первую изготовленную стропильную ферму поднимают на постройку и устанавливают на основание.
Отметить место среза на мауэрлате и стропильных ногах и выполнить срез с помощью бензопилы. Далее необходимо начать сборку очередной стропильной фермы.
Установить на мауэрлатный брус по краям здания первые две стропильные фермы. Стропила, установленные по краю мауэрлатного бруса закрепляют с двух сторон с помощью подпорок. Затем натянуть между ними шнур для определения уровня. Стропильные фермы должны быть установлены перпендикулярно основанию перекрытия.
Собирать остальные стропильные фермы нужно после того, как выставлен уровень и проверены все крепления. Стропила не будут смещаться, если между ними забить по две доски. Далее необходимо закрепить поперечные планки и подпорки.
Выполнить монтаж пароизоляционного, теплоизоляционного и гидроизоляционного слоя. Кровельный материал крепится к обрешетке. Ее шаг зависит от выбранного материала для кровли.

В данном видео рассказывается о том, как ставить стропила на крышу:

:

Источник: http://info-krovlya.ru/remont-krovli/kak-stavit-stropila-na-kryshu.html

Инструкция по монтажу стропильной системы для двухскатной крыши

Двускатная крыша – одна из наиболее популярных в индивидуальном строительстве. Возводить ее довольно просто, материала уходит немного, а защиту от дождя, снега и ветра она обеспечивает хорошую. Строительство крыши можно рассматривать, как отдельный этап, состоящий из ее проектирования, расчета необходимых материалов, установки стропильной системы, утепления, гидроизоляции и укладки кровельного материала.

Стропильная система – скелет крыши, и только при ее правильном расчете и креплении возможна долгая служба всей кровли, без перекосов, протечек и обвалов. Установку стропил лучше всего поручить бригаде профессионалов, однако если это невозможно, реально это седлать своими силами, но без помощников, в любом случае, не обойтись.

Материал для стропил

Чтобы наиболее точно рассчитать необходимое количество материала, стоит нарисовать (самостоятельно или в специальной программе) план стропильной системы и его раскладку. Учитывая длину досок и брусьев, можно так скомпоновать элементы, что количество отходов будет минимально.

Для изготовления стропильных балок используется древесина высшей категории – без сучков и трещин. Стандартные размеры материала 50*150 мм при длине до 6 м, если же балки должны быть более 6 м, то нужны доски шириной 180 мм во избежание провисания.

Внимание нужно уделить не только качеству древесины, но и крепежным элементам. Саморезы для крепления конструкции должны быть от проверенного производителя, с прокладками от 2 мм и более. Также нужно учесть необходимость антисептической и противопожарной обработки древесины.

При возведении стропил понадобятся инструменты:

измерительные приборы – точная и длинная рулетка (желательно 6 м и более), уровень, шнур для отвесов, карандаш для отметок,
молотки и гвозди, гвоздодер,
столярный нож, ножовка, пила (или бензопила),
дрель, шуруповерт и саморезы,
топор,
болгарка,
шаблоны для скрепления элементов стропильной конструкции под правильным углом,
упор для установки стропил – брус 6*6 см с прикрепленным по обе стороны уголком 40*40 мм,
тросы для подъема стропил.

Виды стропильных конструкций и ее элементы

Стропильная система для больших и маленьких крыш будет несколько отличаться по конструкции, также ее устройство зависит от наличия опорной балки и ее расположения, угла скатов.

Основные элементы стропильной системы:

мауэрлат – опорный брус толщиной 150*150 мм, для более равномерного распределения нагрузки на стены,
стропильная нога,
подстропильная нога, или ригель,
стойка,
прогон – доска 50*200 мм, к которой крепятся стропильные ноги вверху,
лежень.

Стропила могут быть висячими и наслонными. Висячие крепятся концами к стенам дома и коньку крыши, при большой их длине приходится компенсировать нагрузки на изгиб и сжатие стяжками, соединяющими стропильные ноги. Наслонные стропила можно возводить в домах, внутри которых есть несущие стены и можно использовать опорную балку, на которую крепится стойка. Концы стропил опираются на эту стойку и на внешние стены дома, средняя часть поддерживается опорами. Оптимально, если в конструкции есть и висячие, и наслонные стропила, это делает крышу более прочной.

Этап 1 – установка мауэрлата

Первым делом на внешние стены крепят мауэрлат при помощи анкерных болтов. Желательно, чтобы он был цельным или с минимумом соединений, это повысит прочность конструкции. Мауэрлат должен располагаться абсолютно ровно, так как от этого зависит точность установки всей крыши. При необходимости под него могут вставляться прокладки, в выступающие части стесываются. В дальнейшем к мауэрлату будут крепиться стропильные ноги.

Этап 2 – прогон

Использование конструкции стропил с прогоном повышает надежность кровли и упрощает сборку, так как можно монтировать каждую пару стропил отдельно. Прогон устанавливается в высших точках фронтальных стен и крепится при помощи металлических уголков и анкерных болтов. Его концы должны быть гидроизолированы.

Этап 3 – сборка стропильных секций

Перед сборкой стропил нарезают заготовки, стараясь использовать материал так, чтобы количество отходов было минимальным. При необходимости доски можно удлинять, уделяя внимание надежности соединения, например при помощи накладок или внахлест. Располагаться оно должно не менее чем в метре от любого из краев. Соединение лучше не располагать ровно посередине, так как несущая способность ноги снижается, оптимальное расположение – треть от общей длины.

Стропила собирают согласно чертежам, шаблоны (углы, под которыми элементы должны располагаться друг к другу) очень упрощают эту работу. Проще всего проводить сборку стропильных секции на земле, поднимая затем их наверх. Однако для этого может потребоваться лебедка или несколько помощников.

Вначале все элементы раскладываются друг относительно друга так, как они будут располагаться в готовой секции. Тщательно подгоняются углы и зазоры. Затем гвоздями крепятся накладки к верхней части стропил, посередине ноги соединяются стяжками. В каждое гвоздевое соединение должно быть вбито не менее 5 гвоздей. К нижней части ног прикручиваются временные планки.

Этап 4 – установка стропильной системы

Стропила поднимают постепенно. Сначала на 30 градусов, затем при помощи страховки и тросов до 60. На этом этапе на обратную сторону закрепленной с помощью тросов конструкции прибиваются ригели и стяжки. Затем секция поднимается до вертикального положения, которое проверяется при помощи уровня и конструкция фиксируется болтами и уголками к прогону и к мауэрлату.

Выставлять стропила можно двумя способами:

При первом устанавливаются первая и последняя секции, между ними натягивается шнур и по нему монтируются все остальные части.

При втором – стропильные секции устанавливаются над одной половиной дома, а вторая половина конструкция висит на прогоне и к ним прислоняется. Далее монтируется первая секция с противоположной стороны, и постепенно остальные, такой процесс напоминает закрывание штор и заканчивается в середине крыши.

После монтажа стропильной системы можно приступать к изготовлению обрешетки, пароизоляции и утеплению.

Источник: https://masterim.guru/stroitelstvo/montazh-stropilnoj-sistemy-dvuxskatnoj-kryshi/

Установка стропил на крышу — Кровля и крыша

Установка стропил – один из ключевых этапов возведения крыши. Чтобы стропильная система в процессе эксплуатации не деформировалась и не разрушалась под высокими нагрузками, стропила должны быть правильно закреплены.

Монтаж верхних концов стропил

Выбирая, как установить стропила, важно оценить сложность работ и вес стропильных конструкций. Если ферма в собранном виде имеет относительно небольшой вес, либо есть возможность использовать подъемное оборудование, то конструкции проще собирать на земле, а затем поднимать и монтировать на крыше. Если элементы системы имеют большой вес и поднимать их приходится вручную, то сборка ферм выполняется на крыше.

Соединение верхних концов стропилин может выполняться разными способами. В первую очередь, это крепление встык. На встречных стропильных ногах выполняются зарезы под нужным углом. Затем стропилины состыковывают полученными торцами и крепятся на два гвоздя. Соединение дополнительно усиливается деревянной или металлической накладкой.

Крепление стропильных ног внахлест выполняется с использованием болтов или шпилек с широкими шайбами и гайками. В этом случае стропила соприкасаются плоскостями.

Если стропильная система монтируется на деревянном доме с фронтонами, выполненными из бруса или бревна, ставить стропила на стены требуется с использованием скользящего крепежа, чтобы избежать деформации крыши при усадке сооружения. Соответственно, в коньковой части стропилины должны быть соединены особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла.

При наличии конькового бруса монтаж на земле стропильных ферм не требуется – стропильные ноги устанавливаются по одной, и крепятся к коньковому прогону.

Коньковый прогон должен быть расположен строго горизонтально, чтобы стропильная система равномерно распределяла нагрузку, которую испытывает крыша.

Способы установки стропил на стены

Нижние концы стропилин крепятся к балкам или мауэрлатам. Смонтированные по шаблону фермы висячих стропил поднимаются на крышу. В первую очередь устанавливаются крайние фермы. В затяжке требуется выполнить два-три отверстия, чтобы прикрепить стропилины к балкам, уложенным на верхний венец сруба.

Если висячие стропила монтируются на каменную постройку, требуется использовать специальный крепеж – так называемый «ерш», выполненный из прочной стали. Данный крепеж вбивается в каждый четвертый ряд кирпичной кладки. При помощи петель, отходящих от ерша, можно закрепить балки. Рекомендуется использовать прочный брус в качестве мауэрлата – в этом случае нагрузка будет равномерно передаваться на стены.

На постройках, выполненных из кирпича или другого материала, не склонного к усадке, стропилины следует крепить жестко. Для этого в стропильной ноге выполняется вырез, нижняя часть которого должна прочно лежать на мауэрлате. Стропило фиксируется тремя гвоздями (два вбиваются с обеих сторон под углом, а третий вертикально сверху) и обвязывается проволокой. Также может применяться соединение при помощи уголков и опорного бруска, предотвращающих сдвиг стропилины.

Правильная установка стропил подразумевает выполнение противопожарного разрыва в месте, где через крышу проходит дымовая труба. Если при ее обустройстве предусмотрен монтаж специальной стропильной системы, это следует учитывать при установке укороченной стропильной ноги (от мауэрлата до конструкции дымохода). Между конструктивными элементами и трубой расстояние должно составлять не менее 130 мм.

Если стропильная нога упирается в мауэрлат без свеса, то для создания свеса крыши следует установить специальные доски – кобылки.

Установка стропилин при монтаже ломаной мансардной крыши имеет свои особенности. В этом случае в первую очередь монтируется прямоугольный каркас из стоек и прогонов. Затем на прогоны, укрепленные на стойках, крепятся висячие стропильные фермы с распоркой-ригелем. Следом каждая стойка соединяется коротким стропилом с мауэрлатом.

Установка стропил своими руками: как ставить правильно и через какое расстояние
Научитесь производить установку стропил своими руками. Выбор правильного расстояния и способа установки стропил вместе с видео.

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Специфика изготовления и укладки стропилин

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Источник: https://krovlyaikrysha.ru/ustanovka-stropil-na-kryishu.html

Стропильная система двухскатной крыши: расчет и устройство + тонкости установки

Что защищает нас в непогоду от дождя и снега, а в жару от солнца? Правильно, это крыша. Кровля — это такой же неотъемлемый элемент любого здания, как стены и фундамент, поэтому при строительстве ей уделяется особое внимание.

Как сложная в конструкционном плане архитектурная система, крыша нуждается в подробном проектировании с расчетом нагрузок и сечений несущих балок, их длины, расстояний между пролетами и т. д. Стропильная система двухскатной крыши должна быть рассчитана с учетом всех этих факторов.

Сделать такой расчет сможет только подготовленный инженер, но сегодня пользуются типовыми расчетами и таблицами параметров тех или иных элементов конструкции, которые указаны в зависимости от площади кровли, длин стропил, наличия промежуточных опор и т. д.

-урок по расчету и устройству стропильной системы крыши ↑

Представить себе двухскатную крышу очень просто: это самая обыкновенная «треугольная» конструкция, состоящая из двух плоскостей или скатов, которые расположены под углом к более длинным стенам дома, а сверху соединяются, образуя угол.

Наклон скатов может быть от 5° до 90°, в зависимости от типа кровли, конструкции стропильной системы, климатических особенностей местности. Для регионов с большим количеством осадков предпочтительнее ставить крутые стропила с большим углом наклона, а для мест, где велика вероятность ураганных ветров, лучше использовать пологие крыши, парусность которых максимально понижена.

Двухскатная крыша состоит из двух прямоугольных плоскостей, стоящих под углом к стенам, и двух треугольных фронтонов

Основные элементы конструкции ↑

В самом общем виде любая крыша — это система несущих и ограждающих элементов.

К несущим элементам относится мауэрлат и стропильная система двускатной крыши. Ограждающий элемент — это кровельный пирог, пароизоляция и т. д.

Мауэрлат представляет собой брус или балку, установленную на верхнем окончании длинных стен здания и прикрепленную к этим стенам жестким креплением, способным выдержать значительную нагрузку. Этот элемент выполняет две функции:

Крепление стропильных ног к стене здания.
Распределение нагрузки равномерно по всей длине несущей стены.

Стропильная система состоит из множества элементов

Стропильная система включает следующие элементы:

стропильные ноги или просто стропила;
коньковый прогон;
промежуточные прогоны;
ригеля;
нижняя затяжка;
подкосы;
стойки;
лежни;
обрешетка;
дополнительные элементы.

К дополнительным элементам относятся всевозможные распорки и вспомогательные крепления, кобылки и нарожники.

Конструктивные элементы стропильной системы двускатной крыши

Мауэрлат — особенности установки ↑

Установка стропильной системы двухскатной крыши начинается с монтажа мауэрлата. В зависимости от размеров, площади, угла наклона и веса кровли крепление бывает анкерным, проволочным или скобяным.

Для крутой кровли большой площади самым надежным будет такое крепление мауэрлата: на верхнем окончании стен заливают армопояс, в который заранее замуровывают анкера с резьбой на конце. Шаг крепления анкеров обычно не превышает двух метров. Длина анкера должна учитывать 3-х сантиметровый выпуск для гайки.

Мауэрлат крепится к стене максимально жестко

Если армопояс не предусмотрен, анкера могут быть замурованы в кирпичную кладку. Также между кирпичей пропускается стальная проволока — катанка, свободные концы которой выводятся наружу и служат для крепления мауэрлата.

Наконец, брус можно закрепить скобой, один конец которой вбивается в дерево, а другой, обычно ершенный, в стену. Также дополнительной опорой для мауэрлата может служить конструкция карниза с порожком, в который будет упираться деревянная балка.

Висячие и наслонные стропила ↑

Стропильные ноги — основные несущие элементы системы. Они берут на себя всю нагрузку и передают ее стенам через мауэрлат, стойки и лежни. Поэтому в зависимости от наличия и количества опорных элементов коробки дома, величины пролетов между ними, конфигурации стен, площади и формы крыши, степени интенсивности нагрузок на кровлю стропила бывают разных видов:

Висячие стропила.
Наслонные стропила.

Висячие стропила опираются только на внешние несущие стены своими нижними концами. Таким образом, на балки стропильных ног воздействуют сжимающие и прогибающие нагрузки. Также довольно велика сила, с которой стропила стремятся разъехаться, поэтому необходимо уделить должное внимание нижним затяжкам. Чем выше ставится затяжка, тем она должна быть массивнее и лучше закреплена. Такой способ установки возможен при расстоянии между опорами не большем 6,5 м.

Наслонные стропила опираются как на внешние стены своими концами, так и на промежуточные стены или столбы серединой. Сжимающая нагрузка при этом не воздействует на балку. Одна дополнительная опора увеличивает перекрываемую стропилами ширину до 12 метров, а две — до 16.

Отличия висячих и наслонных стропил, висячие сверху

При величине пролета, большем 8 метров, параллельно нижней затяжке между вершинами стропильных досок врезается ригель, если пролет не превышает 8-ми метров, достаточно параллельно затяжке установить балку с подкосами.

Для увеличения длины проема между боковыми опорами и повышения жесткости всей системы коньковый прогон упирают в стойки с подкосами, которые уменьшают нагрузку на нижние затяжки и прогиб стропильных ног.

Установка стропильной системы двухскатной крыши ↑

Во-первых, установка и монтаж стропильной системы должны производиться по предварительному проекту в соответствии с чертежом. Также в проекте должны быть указаны все размеры, углы, расстояния и т. д. По этому проекту будет производиться закупка и подготовка материала, а также планирование и проведение работ.

Во-вторых, расчет стропильной системы двухскатной крыши лучше доверить специалисту. Как правило, общий проект дома включает устройство кровли, однако часто эту функцию выполняет организация, которая будет заниматься монтажом и установкой конструкции. В таком случае проект кровли должен быть согласован с общим архитектурным планом.

В-третьих, экономить на качестве пиломатериала не следует. Сырье для всех элементов стропильной системы должно быть высококачественным, иметь невысокую влажность. Не допускаются доски и брусья с гнилью, сучками, трещинами, дефектами от насекомых и другими недостатками.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Установка начинается с крепления бруса мауэрлата. Встречаются как сплошные покрытия, так и отдельные подкладки под стропильные ноги. Предпочтительнее все же установка сплошного мауэрлата, так как он распределяет нагрузку равномерно. Брусья сращиваются прямым замком и закрепляются друг с другом болтами.

Двускатная крыша применяется наиболее часто, особенно, если дом в плане представляет собой прямоугольник

Далее делают временный настил из досок, который способен выдержать вес взрослого человека. После этого пары стропил скрепляются под нужным углом друг с другом. Крепление может производиться внахлест болтами или встык с использованием забитых навстречу гвоздей. При креплении встык балки должны быть обрезаны максимально точно, чтобы не было щелей.

Нижняя часть стропила зарезается в месте крепления к мауэрлату таким образом, чтобы оно упиралось плоскостью зареза в балку и не съезжало вниз. Также можно делать прорезь в мауэрлате, однако на прочность соединения эта мера особо не влияет. Крепление стропила к балке мауэрлата делают так: забивают два гвоздя в боковые плоскости стропильной доски так, чтобы они вошли в мауэрлат, а третий гвоздь вбивают в вертикальную плоскость стропила перпендикулярно его оси, притягивая доску к балке.

Стыки и соединения можно укреплять металлическими пластинами, а стропила притягивать к мауэрлату скобами. Если предусмотрен коньковый прогон (балка, проходящая под верхним углом крыши), то под него также делается пропил в стропилах. Если длина стропила превышает 4,5 метра, целесообразно укрепление системы с помощью ригеля. Для ломаной крыши в месте разлома устанавливают промежуточный прогон, который опирается на стойки. Промежуточные прогоны распираются затяжками, параллельными нижней. Также промежуточный прогон следует устанавливать, если длина стропила превышает 6 метров.

Стропила, укрепленные подкосами

Когда установлены стропила, прогоны и стойки, стропильные доски подпираются подкосами. Стойки упираются в лежни, которые передают нагрузку стенам дома.

В последнюю очередь набивается обрешетка. Шаг обрешетки зависит от материала кровли: для рулонных покрытий обрешетка делается практически сплошной, с шагом до 10 мм, для шифера шаг составляет до 500 мм, контробрешетка также делается с шагом 500 мм. Для металлочерепицы достаточно однослойной обрешетки, для других материалов лучше использовать двухслойную. Сплошная обрешетка, вне зависимости от материала кровли, делается в местах пересечений и стыков (ребра, ендовы, конек, разжелобки).

Для мягкой кровли необходима сплошная обрешетка

После того как обрешетка готова, можно приступать к паро- и гидроизоляции, утеплению и монтажу кровельного материала.

Возможна ли установка системы своими руками ↑

Стропильная система двухскатной крыши своими руками — задача выполнимая. Однако есть несколько «но»:

В любом случае необходим грамотный проект. Без проекта с задачей строительства кровли не справится даже профессионал, а для любителя проект должен быть максимально подробным.
Общестроительные навыки и опыт работы также необходимы. Если вы держали инструмент в руках только на уроках труда, тогда браться за стропильную систему не стоит. Вы должны четко представлять всю последовательность действий и весь набор навыков, который вам пригодится. Кроме того, вам понадобится умение чтения чертежей и знание принципов работы с деревом.
Работать придется на высоте, а это опасно. Подумайте несколько раз, готовы ли вы к такой работе, ведь здоровье дороже.
Если вы будете строить крышу в первый раз, настоятельно рекомендуется нанять/попросить опытного строителя проконтролировать ваши действия и помочь советом, короче говоря, побыть прорабом или бригадиром.

Монтаж стропильной системы — серьезная задача

Критерии выбора конструкции стропильной системы ↑

При выборе конкретной конструкции стропильной системы учитывают очень много факторов, проще говоря, решают сложную инженерную задачу. Чтобы описать такое решение, понадобится длительное время, поэтому остановимся на общих моментах.

Крыша должна одновременно соответствовать нескольким параметрам:

быть максимально легкой и не нагружать стены и фундамент сверх меры;
быть максимально прочной, чтобы не сломаться под тяжестью снега, давлением дождя и других осадков;
выдерживать боковое давление ветра;
прочно крепиться к стенам, чтобы ее не сорвало боковым порывом или ураганом;
стропильная система должна предполагать чердачное или жилое помещение;
необходимо учитывать дымоход, вытяжные трубы и вентиляцию;
крыша должна выдерживать вес взрослого мужчины в случае ремонта.

Крыша должна выдерживать вес монтера

Как видим, устройство стропильной системы даже самой простой крыши (а двухскатная крыша довольно проста) требует серьезных знаний, инженерных навыков, работы грамотных плотников и монтажников. Это серьезная задача, и доверить ее лучше профессиональным строителям, ведь от качества кровли напрямую зависит комфорт и уют любого здания, так как защита от непогоды — основная функция человеческого жилища.

Источник: http://goodkrovlya.com/montazh/stropila/stropilnaya-sistema-dvuxskatnoj-kryshi.html
