Стропила на баню как крепить
Стропильная система крыши для бани не зависит от ее материала. Строение можно изготовить из пеноблоков, бревна или кирпича. Выбор материала зависит лишь от сметы на строительство. Вне зависимости от материала стен, крышу чаще всего возводят из бруса и досок. Легче всего надежно закрепить их на бане из бревен или бруса. Разберемся, как сделать крепкие стропила на баню.
Выбор типа крыши
Перед началом строительства необходимо выбрать тип крыши. Для начала рассмотрите преимущества и особенности каждого варианта:
- Для небольшой бани, которая будет использоваться только летом, хватает и односкатной кровли. Чердак при таком варианте нельзя использовать в качестве места для отдыха, но его площади будет достаточно для хранения веников и банных принадлежностей. Она просто монтируется и не требует больших финансовых вложений. Недостатком можно назвать низкие теплоизоляционные характеристики, необходимость правильно рассчитывать угол наклона.
- Двускатная крыша дает возможность оборудовать чердачное помещение, в котором вам удастся не только просушивать веники, но и отдыхать. Для удобства неплохо сделать скаты ломаными, это позволяет использовать баню круглый год. Высокие теплоизоляционные характеристики позволяют сделать баню пригодной для отдыха и морозным днем.
Эти особенности крыш могут иметь исключения. Так, баня способна иметь легкую двускатную крышу или теплую конструкцию с одним скатом. Важно правильно рассчитать ее уклон, и создать стропильную систему.

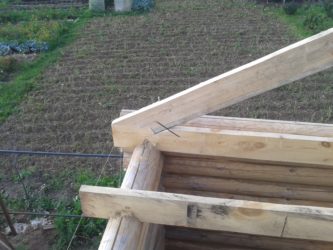

Как опереть стропила на баню
Как правило, коробка собирают на месте из штучных материалов. Можно использовать сделанные заранее промаркированные бревна. Сразу после ее возведения стоит приступать к строительству стропильной системы. Перед монтажом рекомендуется обработать пиломатериалы специальным огнеупорным лаком.
Стропильная система возводится исходя из типа крыши. В ее основе лежит мауэрлат или балки перекрытия. Если баня изготовлена из бруса, то функции мауэрлата выполняет верхний венец. На верхнем крае стен конструкции из кирпича закрепляют мауэрлат. Для него берут брус, уложенный по верхнему краю коробки. Он необходим для равномерного распределения нагрузки от крыши на стены.
- Для большой кирпичной бани по краю необходимо выполнить железобетонный пояс со шпильками для мауэрлата.
- На небольшом строении можно закрепить крышу при помощи прочной стальной катаной проволоки, устойчивой к деформации.
- Еще один способ крепления мауэрлата – на длинные анкеры.
Перед установкой стропильной системы исправьте погрешности верхнего венца крыши. Он должен быть строго горизонтальным. Установка балок перекрытия происходит одним из способов:
- врезкой торцов в верхний венец;
- укладкой поверх стен с выходом за их пределы, чтобы стать опорой для стропильных ног;
- использование вместо традиционных балок стропильных ферм висячего вида.
Части стропильной системы изготавливаются непосредственно на строительной площадке. Дополнительные элементы придают конструкции жесткость, поэтому стоит делать крышу максимально тщательно.
Особенности монтажа односкатной крыши
Прежде всего, необходимо рассчитать правильный уклон для крыши. Он должен быть таким, чтобы с нее легко скатывались осадки:
- минимальное значение – 20 градусов;
- оптимальное – 35 градусов;
- для снежных районов рекомендовано 45 градусов.
Перепад высот для устройства кровли можно получить следующим образом:
- сделать одну стену выше другой;
- смонтировать опорную конструкцию на одной из стен.
Более устойчивым является первый вариант, но его чаще всего используют. Если баня сделана из пеноблоков или кирпича. Второй вариант более практичный, при нем вы получите фронтон, который нужно зашить досками. Для опоры стропил используется прогон, крепящийся к стойкам.
Стропилами здание перекрывается по длине. Под них не нужно использовать подпорки, если длина пролета не достигает 4,5 метра. В противном случае необходимо устанавливать подкосы. Шаг между стропилами должен быть не более 60 сантиметров. Верхним и нижним концом части стропильной системы крепятся к опорам при помощи металлических пластин и саморезов. Можно использовать метод выпила, тогда основа для крыши будет жестче.
Особенности монтажа двускатной крыши
В ерхние концы стропильных ног при наслонном монтаже крепятся к коньковому прогону. Он устанавливается на опорах, которые строго выверены по высоте. Сначала стойки устанавливают на фронтальных стенах, а потом добавляются элементы между ними. Высоту замеряйте шнуром. К коньку стропила крепят гвоздями, а к верхнему венцу или мауэрлату при помощи врезок и пластин.
Для изготовления висячей системы используются стропильные фермы, которые закрепляются на мауэрлате и для жесткости дополняются перемычками – затяжками и ригелями. В коньке они соединяются между собой встык. Если баня представляет собой свежий сруб, то крепление в коньке должно быть шарнирным, чтобы при усадке кровля не деформировалась. Легче всего понять, как возвести двускатную крышу, если обратиться к видеоинструкции и схемам готовой стропильной системы.
Источник: http://stroykrishu.ru/stropila-na-banyu-kak-krepit.html
Стропила на баню как крепить — Строительство и ремонт
Стропила для крыши бани позволяют возвести надежную и привлекательную кровлю. К стропильной системе предъявляются повышенные требования, что вполне оправдано с учетом важности данного элемента сооружения. Его можно сделать своими руками, но для этого необходимо строго соблюдать основные правила и нормы. Существует несколько вариантов конструкций, и от правильности выбора зависит долговечность всего строения.
Сущность стропильной системы для бани
Система представляет собой несущую конструкцию для закрепления кровли. Стропила для крыши на баню – это балки, составляющие основу (каркас) крыши скатного типа. Они придают ей нужную форму, принимают на себя все нагрузки и перераспределяют их на несущие элементы строения.
Стропила устанавливаются наклонно, образуя стропильные ноги, которые закрепляются нижним концом к верхней обвязке стен. Нужный наклон обеспечивается вертикальными стойками. В общую жесткую прочную систему ноги связываются с помощью прогонов, затяжек, подкосов, постропильных горизонтальных балок (ригелей) и других дополнительных элементов – бабка, кобылка, нарожник.
Конструкция несущей системы зависит от типа крыши. Соответствующим расположением стропильных ног можно обеспечить односкатный и двухскатный вариант. В первом случае система состоит из элементов в виде прямоугольных треугольников, составленных из наклонного стропила и вертикальной стойки. Элементы двухскатной крыши формируются из двух стропил, соединенных под определенным углом между собой, при этом свободные концы упираются в обвязку несущих стен. Поставить стропильные элементы можно несколькими способами:
- Висячий тип. В этом варианте два стропила соединяются между собой, а опираются на стены только свободными концами. Применяется система при условии, что расстояние между опорами не превышает 6 м.
- Наклонный тип. Он предполагает наличие в средней части вертикальной стойки. Эта дополнительная опора устанавливается, когда пролет превышает 5 м. Она позволяет раздвинуть стропильные ноги на расстояние до 12 м, а при установке 2-х стоек – до 15-16 м.
В абсолютном большинстве случаев для изготовления несущей конструкции используется деревянный брус, который обладает достаточной прочностью и легко собирается в нужную конструкцию. Главный минус – склонность к гниению под воздействием влаги. Для устранения этого недостатка древесину необходимо пропитывать специальным составом.
Наиболее подходит для стропил дерево хвойных пород. Чаще всего используется сосна как достаточно дешевый и доступный материал. Идеальный вариант – лиственница, но она дорого стоит. По размеру выбирается брус шириной не менее 10 см и толщиной не менее 5 см.
Особенности различных стропильных систем
Монтаж стропильной системы ведется строго в соответствии с проектом банной кровли, но для начала нужно выбрать ее тип – одно- или двухскатная крыша. Баня имеет небольшие размеры, а потому для нее подходят оба варианта. Выбор проводится с учетом таких факторов:
- Односкатная крыша. Она имеет наиболее простую конструкцию, что облегчает монтаж, а также позволяет сэкономить материалы. Недостатки: малый угол максимального наклона ската, небольшие размеры формируемого чердака, ухудшенные теплоизоляционные характеристики, малопривлекательный дизайн.
- Двухскатная крыша. Этот вариант имеет повышенную материалоемкость и долго делается. Такая крыша позволяет сформировать нужный уклон скатов для любой снеговой нагрузки, создать достаточно объемный комфортабельный чердак (мансарду), обеспечить повышенную гидро-, паро- и теплоизоляцию.
При выборе типа крыши надо учитывать размеры сооружения. Односкатная кровля не подходит для построек шириной более 5 м. Она рассчитана на скромную, маленькую баню. Для обеспечения привлекательного дизайна внимание следует обратить на двухскатную конструкцию.
Стропила для односкатной крыши
Стропильная система односкатной крыши показана на фото 1. В ее конструкции выделяются 2 важные особенности:
- Противоположные стены бани имеют разную высоту. Этот перепад обеспечивает нужный уклон ската крыши.
- Опорную конструкцию (верхнюю обвязку стены, мауэрлат) необходимо установить только на стене с меньшей высотой, на которой опирается нижний конец стропила.
Разница уровней стен обеспечивается разной высотой кладки. Можно сделать уклон и при одинаковой высоте стен. Для этого верхний конец стропил ставится на вертикальные опоры. При этом возникает необходимость последующей отделки нового возвышения над стеной с утеплением и гидроизоляцией.
Увеличение длины пролета требует установки дополнительных опорных элементов. Если она не превышает 4,5 метра, то упрочнение не нужно. Стропила устанавливаются с шагом 55-65 см с учетом снеговой нагрузки.
Варианты установки стропил односкатной крыши
При пролете до 6 м устанавливается подкос. Он нижним концом упирается в несущую стену, а его верхний конец врубается в стропильный брус. Когда пролет превышает 6 м, необходима дополнительная опора на потолочное перекрытие. Она собирается из вертикальной бабки и подкосов. Закрепляется она на перекрытии с помощью скоб.
Стропильные ноги при монтаже односкатной крыши с обеих сторон выносятся на 35-55 см за пределы опор на стене. Это необходимо для защиты стеновой поверхности от осадков.

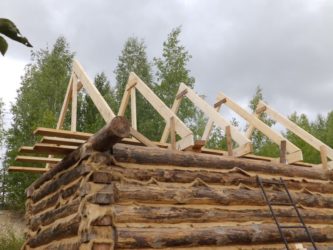

Обустройство двухскатной крыши
На фото показан общий принцип монтажа стропильной системы для двухскатной крыши – висячий тип. При ее сооружении вначале собираются стропильные ноги в виде равнобедренных треугольников (стропильные фермы), а затем они поднимаются наверх и закрепляются. Вверху стропила соединяются между собой встык с использованием металлических накладок, путем врубки или внахлест с закреплением болтами. В нижней части они соединяются ригелем. Для увеличения жесткости вверху закрепляются горизонтальные брусья – затяжки.
Конструкции стропильной системы двухскатной крыши
После установки на перекрытие осуществляется соединение стропильных ферм между собой в единую жесткую систему. Применяются такие дополнительные соединительные элементы:
- Ветровая связь. При наличии значительных ветровых нагрузок в нижней части стропильных ног закрепляется под углом доска, скрепляющая 3-4 фермы.
- Подстропильная нога. Она увеличивает стойкость стропила к изгибу, особенно при существенной снеговой нагрузке или большом шаге установки ферм.
- Бабка. Устанавливается вертикально, упираясь в верхний стык стропил, и служит страховочной опорой при нарушении целостности соединения.
- Затяжка. Доска или брус располагается горизонтально и стягивает стропила в верхней части фермы (примерно на расстоянии 1/3 длины).
- Коньковый прогон. С его помощью укрепляется верхняя часть. Он устанавливается строго горизонтально и соединяет вершины стропильных ферм между собой.
Основное крепление осуществляется снизу. Здесь нужно сделать свес кровли. Балка крепится к верхнему венцу или мауэрлату при помощи стального уголка. Иногда используется плавающая конструкция с применением специальных металлических крепежей. Такие элементы оставляют возможность возвратно-поступательного перемещения во время усадки древесины.
Особенности крепления стропил
При изготовлении стропильной системы своими руками важно правильно учитывать конструкцию самого строения. Крепить элементы к стенам из разных материалов необходимо различными способами, так как они не одинаково воспринимают нагрузки. Некоторые стройматериалы просто начинают разрушаться при приложении значительной сжимающей нагрузки (пеноблоки, кирпич), что требует ее равномерного распределения.
Если рассматривать бревенчатый или брусчатый сруб, то наблюдается другая картина. Верхний венец его способен сам исполнять роль стеновой обвязки. Специфические проблемы возникают при возведении каркасной бани.
Стропила на бане с блочной и кирпичной кладкой
Когда банные стены возводятся в виде пеноблочной или кирпичной кладки, крепление стропильной системы вызывает значительные сложности. Для установки стропил необходим монтаж мауэрлата. Этот элемент представляет собой ряд на всех стенах бани из деревянной балки, образующей непрерывный пояс. Он воспринимает нагрузки от отдельных стропильных ферм и распределяет их равномерно по всей несущей стене.
Для того чтобы мауэрлат надежно закрепить на блочной или кирпичной кладке, поверх нее формируется бетонная стяжка толщиной 10-20 см. Монтируется опалубка из противоположно расположенных досок, стянутых шпильками с болтами.
В ней устанавливается армирующий пояс из стальной проволоки (арматуры) диаметром 6-8 мм. Вертикально устанавливаются шпильки с шагом 1,4-1,8 м для последующего крепления балки мауэрлата. Вылет шпилек над опалубкой должен соответствовать толщине балки.
Далее заливается цементно-песчаный раствор с уплотнением. Строго контролируется горизонтальность поверхности.
После застывания стяжки опалубка снимается. Поверх нее на шпильки устанавливаются балки мауэрлата, в которых предварительно сверлятся соответствующие отверстия. Закрепление осуществляется болтами. В качестве мауэрлата чаще всего применяется доска шириной 20-25 см толщиной не менее 5 см. Между стяжкой и доской укладывается слой гидроизоляции из рубероида.
