Как правильно установить стропила на мауэрлат?

В этой статье:

Крепление стропил к мауэрлату. Без запила для двускатной и односкатной крыши

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции.

Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

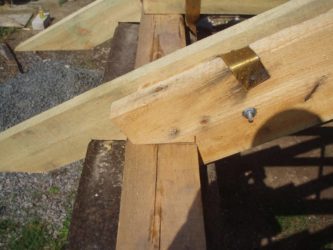

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

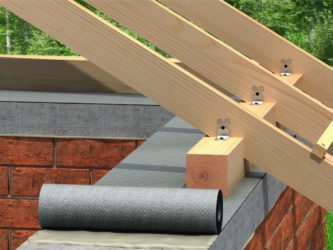

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

упор в торец балки;
зуб упорный;
зуб шипованный.

Число требуемых зубьев (два или один) зависит от величины угла наклона стропильной подошвы. Стропильные концы вставляют в пазы, дополнительно фиксируя стропила на балках стальными уголками или болтовым соединением. Одинарного зуба вполне достаточно, если крепления с балкой происходит с помощью врубки.

Источник

Источник: http://remontidekor.ru/kreplenie-stropil-k-mauerlatu-bez-zapila-dlya-dvuskatnoj-i-odnoskatnoj-kryshi.html

Как правильно установить стропила двускатной крыши

Конструктивные особенности двухскатной кровлиЧем отличаются наслонная и висячая стропильные системыПроцесс монтажа двускатной крыши своими рукамиПодготовительный этапМонтаж мауэрлатаУстройство висячей стропильной системыСпособы фиксации висячих стропил на мауэрлатеКак установить наслонные стропила

Как правильно сделать обрешетку

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

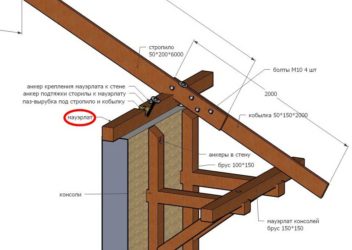

Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.
Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают фермы более прочной и устойчивой к различным нагрузкам.
Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

Подготовительный этап.
Фиксация мауэрлата.
Сборка ферм.
Установка ферм на перекрытия.
Устройство конька.
Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

Молоток и ножовка.
Угольник и уровень.
Крепежные элементы.
Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

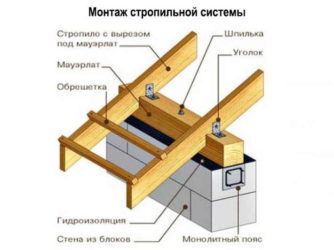

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
В балках высверливают отверстия в соответствии с расположением шпилек.
Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.

Источник: https://stroitel12.ru/kak-pravilno-ustanovit-stropila-dvuskatnoj-kryshi/

Методы крепления стропильных ног к мауэрлату

Стропила являются несущими элементами крыши. Мауэрлат, основа стропильной системы, этакий фундамент конструкции крыши. Грамотное крепление стропил к мауэрлату обеспечивает надежность всей конструкции, исключает деформацию стропильной системы, не допускает обрушения кровли под весом внешней нагрузки.

Мауэрлат — правильный монтаж

Мауэрлат являющийся, по сути, фундаментом крыши изготавливается из бревна или бруса, прокладывается по периметру, предназначается для обеспечения равномерной передачи нагрузки кровельной конструкции на стены и фундамент здания. Чтобы крыша стояла прочно требуется правильное крепление стропил к мауэрлату.

Важно! В деревянном доме из бруса или бревна, мауэрлатом служит верхняя обвязка стен, верхний венец, дополнений к нему не требуется. В доме из кирпича, пенно или газобетонных блоков, строительного камня обязательно устанавливается мауэрлат.

Кирпичные или блоковые стены плохо реагируют на нераспределенные нагрузки, сами блоки или кирпич плохой материал для фиксации стропильных ног. Даже самый надежный крепеж не прочно фиксируется в таких стенах, под нагрузкой его может вырвать, в результате произойдет деформация стропильной ноги и всей крыши.

Мауэрлат следует прочно крепить на верхних торцах стен по всему периметру к обустроенному армированному бетонному поясу. Крепление бруса к бетону может быть очень надежным, если использован правильный крепеж. В процессе заливания армированного пояса производится монтаж крепления мауэрлата. Он представляет собой штыри, шпильки, анкера, вмурованные в бетон на которые затем производится установка мауэрлата.

Важно! Концы крепежных шпилек снизу следует загнуть, расстояние между ними 1- 1,5м, диаметр крепежа должен иметь не меньше 15мм. В брусе, который будет использоваться, как мауэрлат сделать технологические отверстия под крепеж, верх крепления зафиксировать болтами. Перед установкой мауэрлата проложить слой гидроизоляционного материала.

После того как основа смонтирована можно приступать к работе со стропилами.

Обзор типов крепежа

Крепление при любых работах связанных с возведением крыши очень важный момент. Для крепления прочного и надежного стропил к мауэрлату используются разный металлический крепеж, а также применяются разной геометрии врезки, запилы. Для стропильного крепления применяются:

проволока;
уголок;
пластины;
кронштейны;
элементы LK;
гвозди;
саморезы.

И многое другое от перфорированной ленты до шпилек. Использование того или иного вида крепления предполагает разные техники монтажа.

Если крепление стропил к мауэрлату производится с помощью кронштейнов, не требуются запилы, если используется крепление LK, не нужны анкера. Использование перфорированной ленты делает узел соединения сверхпрочным, Крепление уголком наиболее популярно, востребовано, так как его не нужно врезать в древесину стропильной ноги, уголок легко монтируется саморезами.

Важно! На крепеже экономить нельзя. Он должен быть качественным с антикоррозийным верхним слоем, оцинкованный. Крепеж, ржавеющий в балке, разрушает её.

Принципы соединения стропильных ног с мауэрлатом

Особенности конструкции крыши определяют способы крепления стропил к мауэрлату. Распорные стропильные конструкции, а также те, в которых распорки не применяются, опираются на мауэрлат. На него могут опираться наслонные и висячие стропила, соединение может быть жестким и скользящим.

Жестким называется такое соединение стропильных ног и мауэрлата, при котором невозможны сдвиги, смещения, изгибы элементов. Неподвижность соединения достигается способом крепления с использованием уголка. В стропильной ноге вырезается седло, это снижает прочность, поэтому его дополнительно укрепляют скобами, стягивают болтами, а также соединяют узел крепления стропила с мауэрлатом проволочной скруткой в местах расположения анкеров вмурованных в армированную бетонную опору.

Скользящее крепление, салазки для стропил к мауэрлату отличается от жесткого крепления тем, что допускает некоторое смещение стропильной ноги относительно основы, это позволяет избежать деформации и провалов крыши при усадке, снеговой и ветровой нагрузках.

Важно! Если в процессе монтажа крепления жесткого типа стропильной ноги к мауэрлату требуется изготовления гнезда или врубки, делать такие элементы следует на стропиле, а не на мауэрлате. Основу ослаблять нельзя.

Правильное опирание стропильной ноги с мауэрлатом обеспечивает надежность крыши, её долговечность. При любом способе опирания, для фиксации стропил на мауэрлате важно соблюдение трех принципиальных моментов:

правильное и точное проделывание запилов, врубок и прочего, для идеального прилегания элементов;
использование шайб, гаек, гроверов для исключения утапливания крепежного элемента в дерево;
недопустимо использовать подкладки, которые от времени могут изменять форму, что приведет к перераспределению нагрузки и разрушению.

Правильный монтаж несущей системы крыши гарантирует долговечность её эксплуатации.

Виды соединения стропил с мауэрлатом

Стропильная система состоит из множества элементов, но главные среди них стропила.

Важно! Как крепить стропила к мауэрлату зависит от того какие стропила использованы (наслонные, висячие), от нагрузок и насколько массивная крыша.

Крепление может быть скользящим и жестким, закрытым и съемным.

Наиболее используемое соединение стропил с мауэрлатом:

Крепление закрытое скользящее, представляет собой прикрепленный к стороне мауэрлата уголок с проушиной. В этом отверстии крепится петля из прочного металла, которая в свою очередь соединяется со стропилом. Такое крепление стропил к мауэрлату без запила является подвижным, на него не влияет изменения, происходящие в стене в результате усадки или разбухания.
Скользящее крепление открытого типа монтируется так же, но без петли в проушину не входит, а загибается, но фиксация остается так же свободной. Подробнее в материале — скользящая опора для стропил.
Жесткие крепления производятся уголками разных типов, креплением LK, для которого требуются запилы. Крепление для стропил LK подходит для бруса или доски любой толщины, нужно правильно подобрать размеры крепежа. Толщина 2мм у любых размеров крепежа такого типа, величина длина разная. Крепление надежное, лучше всего подходит для фиксирования узлов соединения.

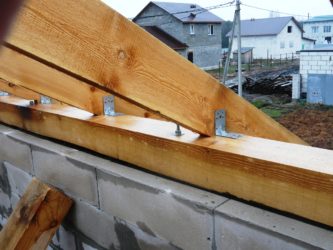

Жесткие крепления осуществляются с помощью уголков. Используют уголок с увеличенным ребром жесткости, такие детали следует крепить с запилом. Применяются также уголки с высокими сторонами толщиной 2-3мм, их нужно крепить без запилов, но с большим количеством саморезов.

Установка стропил на мауэрлат производится усовершенствованными уголками КР1, КР2. В их конструкции предусмотрены технологические отверстия для анкерного крепления. Овальная форма отверстий снижает риск вырывания анкерного болта при усыхании древесной основы конструкции. Так же надежны уголки КР5, КР6, которые нужны чтобы крепить стропила к мауэрлату при большой нагрузки массивной крыши. Надежно крепить стропила к мауэрлату, если они имеют большое сечение, лучше перфорированными уголками КМ. Такое крепление очень надежно, не требуется врезки, но обязателен точный угол.

Важно! Для крепления под прямым углом применяется усиленный уголок KMRP, от обычных уголков он отличается вытянутым отверстием, применяется для компенсации смещения крыши, сделан так, что при подобных процессах не происходит повреждения элементов крепежа, особенно пригоден там где невозможно применить врезку одной детали к другой. Изготавливают уголок из прочной стали толщиной в 2мм.

Еще один вид соединения это установка между досками. Доски являются креплением, они спиливаются под нужным углом и фиксируются в нижней части уголками.

Также применяются способы крепления стропил с помощью подкладок из досок, проволочной скрутки, скобами, к мауэрлату. Эти типы крепления известны давно, популярны и экономичны.

Виды опор стропил на мауэрлат

В основном для жилых домов возводятся двухскатные крыши. Особого внимания при двускатной конструкции требует узел опирания стропил на мауэрлат. Понятно, что для деревянной основы нужны деревянные балки.

Важно! Стропила требуются правильной формы, без сучков, калиброванные и фрезерованные со всех сторон. Сечение стропил двускатной крыши 40х150мм, мауэрлат – 100х100мм.

От геометрии двускатной крыши зависит выбор типа крепежа. Крепить стропила можно всеми перечисленными выше способами. Стоит рассмотреть так же шарнирные узлы крепления стропил к мауэрлату.

Шарнирный узел это тип соединения позволяющей балке двигаться по кругу. Это происходит при помощи одного гвоздя или самореза ввинченного в мауэрлат. Существует узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы дает возможность балке смещаться горизонтально, стропила крепятся салазками. С тремя степенями подвижности узел устанавливается с помощью ползуна, специальной опоре для скольжения стропила в вертикальном, горизонтальном положении, кроме того стропило может вращаться по кругу. Для этого делают специальный шарнир, который крепят к основе.

Важно! Самый типичный способ для двускатной крыши использование узла с нулевой свободой. Стропило крепится уголками с двух сторон, оставаясь неподвижным.

Сложная геометрия двускатной крыши предполагает использование наслонных стропил и висячих. Балки с опиранием на основу эффективно крепят с помощью перфорированной ленты.

Наслонные стропила опираются на основу, и другие опорные точки, снимая тем самым часть нагрузки. К ним могут примыкать боковые стойки, бабки конька, стропила стягивают конструкцию, усиливая её. На основу наслонные конструкции не опираются, а скользят по ней. Висячие стропила не опираются на основу, нависая над внутренностями крыши они, имеют опору на боковые несущие стены.

Основные правила сопряжения стропил с мауэрлатом

Для надежного соединения нужно тщательно крепить соединительные элементы, подбирать их требуемых размеров. Нужно точно выверять запилы, делать их не больше трети величины основы. Использовать качественный брус для основы правильного сечения.

Важно! Использовать для крепежа только гвозди и саморезы нельзя, такая фиксация не может считаться надежной, использовать следует металлические крепежные элементы разного типа.

Крыша будет прочной и долговечной, если грамотно проведены расчеты, правильно подобран материал и верно смонтированы узлы соединения.

по теме:

Источник: https://kryshagid.ru/stropilnaya-sistema/kreplenie-stropil-k-mauerlatu-dvuxskatnoj-kryshi-sposoby-uzly.html

Крепление стропил к мауэрлату: особенности процесса

Крепление стропил к мауэрлату является одним из важнейших соединений, от надежности которого зависит не только долговечность крыши в целом, но и безопасность обитателей строения, поскольку неграмотный подход к делу может обернуться сходом стропильных ног с мауэрлата, с дальнейшим перекосом крыши и даже возможным падением некоторых ее элементов на территорию вокруг здания.

Рассмотрим технологию крепления несущих элементов кровельной конструкции и более подробно остановимся на подходящих для этого средствах крепления.

Правила выполнения крепления стропил к мауэрлату

Чтобы правильно выполнить соединение стропил с мауэрлатом, необходимо четко придерживаться следующих правил:

Соединительные детали к мауэрлату и стропилам крепят надежно и качественно.
Запилы стропил в местах прилегания к мауэрлату должны быть точными и обеспечивать плотное прилегание. При этом не допускается применение разного рода подкладок и прочих подобных элементов, способных со временем, деформироваться, вылететь и т.п.
Установка стропил на мауэрлат, крепление к другим стропилам, растяжкам, раскосам и прочим элементам выполняется при помощи металлических уголков, пластин, специальных кронштейнов (на строительном рынке можно отыскать достаточное количество специальных крепежей для стропил, для различных видов соединений), болтов либо шпилек с резьбой.

Совет! Для гаек и болтов обязательно применение шайб или металлических пластин, предотвращающих затопление гайки в древесине.

В роли накладок как альтернативу металлическим пластинам можно применять обрезки фанеры.
Использовать крепления стропил на одних лишь гвоздях или шурупах допускается только какое-то время, в процессе установки стропил. В последствие они подлежат замене на крепления посредством пластин, уголков и болтов.

Для деревянных домов является обязательным крепление стропил скользящее к верхним боковым бревнам либо брусу мауэрлату. С целью обеспечения скольжения стропильных ног по стене по причине усадки стен из дерева, используют специальные элементы, так называемые «салазки» («санки»). Применение данных элементов крепления не только желательно, но даже обязательно, в особенности если речь идет о покрытии кровли дорогой черепицей либо мягкой кровлей.
Перед тем, как крепить стропила, нижнее крепление в месте прилегания стропил к мауэрлату подлежит запиливанию так называемого седла в стропило, которое должно обеспечивать плотное прилегание к мауэрлату. Как правило, практикуют выполнение шаблона, по которому затем производят подобные запилы на каждом стропиле при идентичном угле крыши на всех ее скатах. При разнице углов на различных скатах запил под мауэрлат также будет отличаться для стропил каждого ската. Запил обычно делают не глубже ¼ ширины стропила.
Крепление стропильной системы к мауэрлату должно обеспечивать удерживание крыши от поднятия порывами ветра, а также выдерживание нагрузки от тяжести крыши на мауэрлат. Такое крепление может быть обеспечено применением специальных стальных уголков. По аналогичному принципу выполняют узел укладки стропил на вертикальное «кресло».

Что касается крепления стропил друг с другом на коньке, то оно происходит встык и закрепляется стальными пластинами.

В иных местах соприкосновения стропил между собой, к примеру, на диагональном стропиле, элементы также требуют точного припиливания (для плотного прилегания), закрепления уголками или пластинами (в зависимости от места соединения) и скрутки болтами.

Виды и особенности крепежей стропил к мауэрлату

Перед тем, как закрепить стропила без использования мауэрлата, сооружают армированный пояс

Теперь рассмотрим, чем крепить стропила к мауэрлату:

Крепление (кронштейн) для балок типа WB – используется при креплении консоли несущих балок в процессе устройства систем деревянных перекрытий при постройке деревянных домов.

Преимущества у кронштейнов данного типа следующие:

Не требуют врезки в несущую балку, таким образом, не провоцируя ослабление несущей способности данной конструкции.
Не требуют использования специального оборудования, принадлежностей и инструмента.
Крепление производится шурупами, гвоздями либо анкерными болтами.

Изготовлены такие крепежи из листовой оцинкованной стали толщиной 2 мм.

Крепление балок раздельного типа WBD – применимо при креплении консоли несущих балок нестандартного размера в процессе устройства деревянных перекрытий при возведении деревянных домов.

Укрепление стропил на мауэрлате можно производить при помощи кронштейна WB

Крепеж обладает следующими преимуществами:

Аналогично предыдущему не испытывает необходимости во врезке в несущую балку, чем не вызывает ослабления ее несущей способности.
Как правило, применим при креплении нестандартного бруса.
Крепежную деталь крепят при помощи гвоздей, шурупов или анкерных болтов.
Нет необходимости в использовании специального инструментария, оборудования и принадлежностей.

Соединитель универсальный.
Соединитель бруса.

Совет! Перед тем, как правильно установить стропильную систему, необходимо определить для себя виды планируемых к использованию крепежей и рассчитать их требуемое количество.

Крепеж для стропил LK – применяется для крепления стропил и балок стропильно-подстропильной системы при монтаже конструкций из дерева и кровли при постройке деревянных домов. Обладает преимуществами, аналогичными крепежу WB, однако крепление осуществляют только шурупами и гвоздями.
Монтажная перфорированная лента ТМ – используется при необходимости усиления несущей способности конструктивного узла. Также является необходимой при фиксации и креплении вспомогательных элементов.

Обладает следующими характеристиками:

Обеспечивает надежное соединение деталей.
Также не требует врезки и не ослабляет несущую способность как самого узла, так и всей конструкции в целом.
Крепится посредством стандартного набора инструментов при помощи шурупов и гвоздей.

Усиленный уголок КР – применим при креплении несущих элементов стропильно-подстропильной системы при возведении домов из дерева. Таким уголком можно как укрепить стропила на мауэрлате, так и обеспечить повышение несущей способности конструкции.

К тому же он не требует зарезки и врезки и применения специализированного оборудования, принадлежностей и инструмента. Крепится уголок шурупами либо ершеными гвоздями.

Подвиды уголков КР:

Уголки КР11 и 21 – являются технически усовершенствованными уголками КР1 и 2 соответственно. Использование отверстия для анкеровки новой (овальной) формы позволяет существенно снизить риск обрыва болта крепления во время естественной осадки и нагрузки конструкции. Применимы профессиональными строителями.
Уголок КР5 – предназначен для соединения конструктивных деталей, обладающих большей несущей способностью.
Усиленный уголок КР6 – изготавливаемый из 3мм стали, с овальным отверстием, обеспечивающим более надежную анкеровку за счет снижения риска обрыва болта крепления при нагрузке и естественной осадке конструкции. Предназначается для конструкций с большим весом, устраиваемых профессиональными монтажниками.

Монтажный уголок КМ – изготовлен из перфорированной стали и применим при креплении несущих и вспомогательных элементов стропильно-подстропильной системы при возведении домов из дерева.

Преимуществами данного уголка служат:

Отсутствие потребности врезки, обеспечивающее сохранность несущих способностей узлов и конструкций в целом.
Отсутствие потребности в использовании специального оборудования.
Осуществление крепления посредством гвоздей и шурупов.

Усиленный уголок KMRP – может регулироваться и применим для любых соединений под углом в 90 градусов. Использование штамповки позволяет переносить уголку существенные нагрузки. Уголок предназначен для креплений к мауэрлату деревянных стропил, а уникальное горизонтальное отверстие позволяет использовать уголок при выполнении смещаемой подпорки.
Опора закладная.
Крепеж забивной для стоек.
Монтажная перфорированная лента ТМ – используется при необходимости усиления несущей способности конструктивного узла. Также незаменима при фиксации и креплении вспомогательных элементов.

Как крепить стропила к мауэрлату

Обладает следующими характеристиками:

Обеспечивает надежное соединение элементов.
Не требует врезки, чем сохраняет несущую способность узла и конструкции целиком.
Не требует использования специального инструмента, оборудования и принадлежностей.

Крепится при помощи шурупов и гвоздей.
Гвозди с конической головкой ершенные оцинкованные.
Саморезы

Осуществив крепление стропил к мауэрлату, можно переходить к последующему циклу работ – устройству обрешетки, а далее к монтажу кровельного пирога.

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/kreplenie-stropil-k-mauerlatu-429

Как крепить мауэрлат на стены

Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте. Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

Деревянными или металлическими нагелями;

Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Крепление к стене из дерева

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

Крепление проволокой. Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
Крепление деревянными пробками. В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
Крепление арматурными анкерами. В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.

Крепление к армопоясу

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Обращаем внимание! В самом идеальном случае крепление мауэрлата на газобетон должно находиться точно посередине между стропильными ногами. Поэтому необходимо следить и избегать совпадений мест креплений бруса с местами установки стропильных ног.

Если будет интересно изучить сразу и технологию кладки стен из газобетона.

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Обращаем внимание! Не важно, какой способ крепления мауэрлата вы выбрали. В обязательном порядке под него нужно укладывать гидроизоляционный слой из какого-либо материала, например, рубероида. Сам деревянный брус нужно обрабатывать антисептиком несколько раз. Эти несложные операции помогут вам создать конструкцию, которая будет устойчива в воздействию пара и влаги.

Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.

Источник: https://StroySoveti.ru/kryisha/sposobyi-krepleniya-mauerlata-k-stene.html
