Как правильно установить водостоки на крыше?

Основные ошибки монтажа водосточной системы

Правильный монтаж водосточной системы на 90% обеспечивает ее долговечность и нормальную работу. Устанавливать ее должен специалист, знающий все тонкости и правила монтажа. А при самостоятельной установке нужно придерживаться инструкций по монтажу.

Тем не менее, застройщики продолжают монтировать водостоки без соблюдения рекомендаций производителей и наживать себе проблемы на ровном месте. Из-за небрежной или неправильной установки, экономии на креплениях нарушаются функции водостока, что приводит к протечкам кровли и износу фасада.

К чему ведут ошибки монтажа.

При установке каждой системы нужно учитывать материал труб, способ сборки системы и вид креплений. И хотя современный пластиковый водосток на первый взгляд собирается как конструктор, «за кадром» остаются индивидуальные особенности системы, известные только профессионалам.


Распространенные ошибки при монтаже водосточной системы.

Неправильный подбор диаметра труб и количества воронок — причина того, что система не справляется с потоком воды. Это больше вопрос проектирования, но часто непрофессиональный расчет и установка водосточной системы идут «рука об руку».

Желоба устанавливают горизонтально, из-за чего в самом желобе и в углах системы скапливается вода. Если собирать в резервуары дождевую воду для полива — разумно, то «накопление» воды в желобах не дает водостоку выполнять его основную функцию – отводить воду.

Застоявшаяся вода превращается в лёд при похолодании и тает в оттепель, способствуя появлению ледяных пробок, которые препятствуют водоотводу. Один-два года такой эксплуатации — и вся система потребует ремонта, а пластиковый водосток может даже лопнуть. Менее подвержен опасности медный водосток, но и стоимость его выше.

Кровля слишком нависает над желобом или, наоборот, далеко от его центра. Также неправильно монтировать желоб с уклоном к стене или от стены дома, в таком случае возможен перелив через края желоба при дожде высокой интенсивности.

Труба находиться очень близко к стене дома. Непродуманное крепление водосточной системы приведет к намоканию стен во время дождя.

Основные правила монтажа водосточной системы общие для всех ее типов. Но в установке металлических и пластиковых водостоков есть некоторые различия.

Правильный монтаж водосточной системы.

Непредвиденных сложностей с установкой водостоков можно избежать, устанавливая их до укладки кровельного покрытия.

Желоба обычно закрепляют на стропилах, обрешетке или лобовой доске крыши. А вот если покрытие кровли уже уложено, стропила закрыты, а лобовая доска в конструкции отсутствует, возникает проблема с креплением водосточной системы. Да, любой водосток можно установить на готовой крыше, но тогда процесс крепления водосточного желоба усложняется.

Рассмотрим порядок и правила монтажа водосточной системы с различиями в установке водостоков из пластика и металла.

1. Соблюдение температурного режима при установке.

Пластиковый водосток монтируют при температуре выше +5°С, металлический в зависимости от материала защитного покрытия. Минимальная температура для пластизола +10°С, керамических гранул -10°С, пурала -15°С.

2. Крепление водосточного желоба к крыше с уклоном.

Рис. 1 Двойной уклон на линии более 24 м./ Простой уклон на линии до 24 м.

Желоба устанавливают с уклоном в сторону ливнеприемника. Величина уклона указана в инструкции по монтажу водосточной системы. Как правило, для ПВХ-водостока это 3-5 мм на 1 метр, для металлического 2-5 мм на 1 метр желоба. Расстояние между ливнеприемниками не должно превышать 24м.

3. Установка держателей желоба на одинаковом расстоянии.

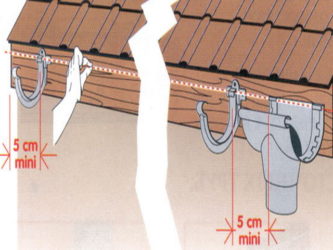

Сначала закрепляют крайние держатели в наивысшей и самой низкой точках на расстоянии не более 200 мм от края, а между ними размещают остальные. В зависимости от конструкции кровли производителями предусмотрены разные типы крюков (держателей). К нижней части обрешетки прикрепляют саморезами длинные крюки, к лобовой доске — компактные держатели.

Рис. 2 Размещение кронштейнов

Расстояние между кронштейнами для пластикового водостока максимум 50 см, для металлического — не более 60 см. Держатели желоба по бокам от ливнеприемника располагают на расстоянии друг от друга не более 50см для пластикового водостока и 60 см для металлического. Торцевая заглушка желоба и угол поворота должны находиться от кронштейна на расстоянии не более 20 см.

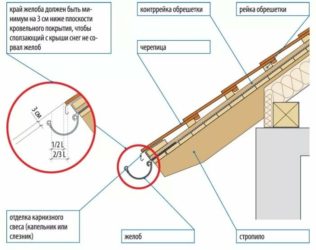

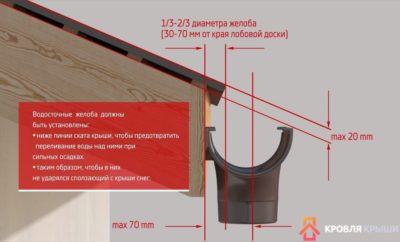

4. Край кровли должен приходиться на 1⁄3-1⁄2 желоба.

При этом желоб находится ниже условной линии, продолжающей кровлю (приложив рейку, как показано на рисунке, мы образуем эту самую условную линию), чтобы снег не сползал на него всей массой.

Рис. 3 Крепление желоба к лобовой доске / Крепление желоба к обрешетке

5. Использование рекомендуемого производителем способа резки изделий.

Пластиковые водостоки режут при помощи пилы с мелкими зубьями (ножовка или пила по металлу), а для отверстий используют ножницы по металлу. Кромки реза пластикового водостока зачищают напильникои или наждачной бумагой.

Рис. 4 Резка труб

Для резки металлических труб нельзя использовать угловую шлифмашину («болгарку»), потому что она нагревает сталь и разрушает покрытие.

6. Крепление водосточной системы к стене здания достаточным количеством держателей труб.

Держатели устанавливают на расстоянии 2 м друг от друга для зданий высотой до 10 м и 1,5 для зданий выше 10 м. Труба должна находиться на расстоянии 3-8 см от стены здания. Изгиб трубы формируют при помощи коленей.

Пластиковые водостоки соединяют:

• на клей (холодная сварка);
• на защелках и зажимах;
• на резиновых уплотнителях.

Металлические:

• на уплотнителях;
• зажимами.

Соединять элементы пластиковой трубы нужно с учетом зазора для компенсации линейного расширения. Слив монтируют на расстоянии 25 см от земли или 15 см от отмостки.

Устанавливая водосток, обязательно соблюдайте правила монтажа водосточной системы и рекомендации производителя.

Можно ли экономить на установке?

Смонтировать водосток можно самостоятельно, строго придерживаясь инструкции по монтажу водосточной системы. Обращайте внимание на прочность и надежность креплений и комплектующих.

Последствия ошибок при монтаже водосточной системы:

• если установить меньше кронштейнов, желоб может прогнуться и треснуть от нагрузки;
• если вывести слив слишком высоко, вода будет попадать на стены дома, разрушая фасад;
• неправильно собранные трубы могут протекать и лопаться.

При установке не пожалейте денег на рекомендуемое производителем количество крепежей. Так вы избежите затрат на ремонт водостока и фасадов здания.

Стандартный держатель желоба выдерживает около 75 кг, но важен не вес, а площадь опирания. Если устанавливать меньшее количество держателей, давление концентрируется в одной точке и не распределяется на метр длины. Желоб «поведет» или он сломается.

Опять же, снизит затраты грамотный расчет системы при проектировании. Тогда вы приобретете оптимальное количество элементов без ущерба надежности и правильной работе системы.

Проверить, правильно ли установлен водосток довольно просто. Уклон желоба можно измерить обычным строительным уровнем или гидроуровнем, если есть возможность — нивелиром и теодолитом. Герметичность соединений проверяют так: затыкают сливные отверстия, наливают воду в желоб и смотрят, появится ли протечка в местах соединений.

Также можно потом открыть сток и посмотреть, насколько быстро и полностью ли стечет вода. Пропускную способность и отсутствие переливов проверяют, направив на скат поливочный шланг со средним напором воды. Правильность расположения желоба у края кровли контролируют, прикладывая к скату рейку.

Она не должна упереться в желоб, а проходить над ним.

Монтаж водостока лучше поручить специалисту. Но если все же принято решение установить его самостоятельно, обязательно нужно следовать инструкции по монтажу выбранной восточной системы. Так можно избежать грубейших ошибок и обеспечить правильную работу водостока в течение всего срока эксплуатации.

Если Вы хотите использовать этот материал на своем web-ресурсе, Вы можете скопировать Заголовок и Аннотацию статьи с последующим указанием ссылки на оригинал. Ссылка на источник обязательна. Полное копирование статьи, а также ее рерайт и частичное копирование запрещено. info.tp@mizol.ua

Источник: https://mizol.ua/osnovnie-oshibki-montazha-vodostochnoy-sistemi/

Крыша уже покрыта, а как же установить водостоки?

Столь важный архитектурный элемент конструкции крыши, каким является система водоотведения, должен быть продуман еще на стадии проектирования. Тем более, что современные СниП рекомендуют выполнять установку системы еще до монтажа покрытия кровли. Однако в действительности не все так гладко.

Иногда обстоятельства вынуждают устанавливать водосточную систему, если кровля уже готова. Соответственно, не лишним будет узнать, как установить водостоки, если крыша уже покрыта.

В каких случаях водосток устанавливают при финишных работах

Возможно несколько ситуаций, когда возникает необходимость подобного монтажа:

-Установка водостоков на крыше непосредственно к лобовой доске может быть предусмотрена самим проектом, если потоки воздуха для вентиляции внутреннего пространства поступают через обшивку свесов из перфорированных софитов. Такой способ вентиляции наиболее доступный как по исполнению, так и по стоимости. Однако обеспечить достаточный приток воздуха при этом не получается. Поэтому для повышения эффективности вентилирования водоотводные желоба крепят на ветровые доски на крышу.

Важно Здесь уместно будет напомнить, что это такое лобовая доска. Так называют продольный щит, закрывающий торцевую часть стропил либо ту часть обрешетки, которая выступает над фронтальной частью чердака либо мансарды.

-Водостоки крыши вынужденно крепят по карнизу готовой крыши также в случае покупки недостроенного дома, когда установка водостоков не была предусмотрена бывшим хозяином заранее.

• Использование антиконденсатной гидроизоляционной пленки имеет свои особенности. По технологии гидроизоляция выводится на свес карниза, и это становится возможным исключительно, когда водостоки на крышу крепят непосредственно к ветровой доске.
• Самая распространенная причина, пожалуй, замена физически устаревшей старой системы, которая не в состоянии должным образом справиться со своими функциями.

Если кровля уже уложена, к примеру, когда пришедший в негодность водосток необходимо заменить на новую систему, кронштейны, как правило, планируется фиксировать именно подобным образом. В начале необходимо снять начальный ряд покрытия кровли. Для этого придется открутить крепежи в этом ряду, затем и в следующем ряду покрытия кровли. Правда, сделать это может быть не всегда удобно, а в некоторых случаях даже невозможно – не каждый материал возможно демонтировать, не нарушив его целостности либо не деформировав его, особенно если покрытие закреплено гвоздями.

Совет Опытные кровельщики часто прибегают к хитрому приему. Чтобы не помять покрытие кровли, под него кладут специальные доски. Затем начинают выкручивать крепежи пассатижами.Проще всего работать с мягкой кровлей, которая настелена на сплошную обрешетку из фанеры.

-Нижнюю кромку кровельного покрытия, проходящую вдоль карниза, аккуратно приподнимают и начинают выставлять кронштейны на основу.

-Их закрепляют на саморезы, ввернув крепежи через фанерную основу в стропильные ноги.

• Далее гибкую черепицу либо рубероид возвращают на место и фиксируют к обрешетке, используя битумную мастику.

Вероятность возникновения проблем достаточно высока при работе с шифером. Тем не менее и в этом случае можно проделать что-то в этом роде с этим материалом. Предварительно выстругивают деревянные бруски, повторяющие профиль волны, и вставляют их непосредственно в волны шиферного листа. Крепежи для водостока проходят прямо насквозь листового материала – одновременно через брусок и держатель.

Кровельное покрытие, выполненное из жесткого материала, следует демонтировать аккуратно. Данная рекомендация особенно важна, когда работают со старым покрытием. Кровельные листы, которые эксплуатировались не один год, можно с легкостью повредить, что повлечет за собой дополнительные расходы

боковое крепление кронштейна

Можно попробовать также другой вариант фиксации крюков к стропилам. Кронштейны закрепляют на боковую грань стропильного бруса. Монтажная поверхность держателей изогнута в плоскость по горизонтали (эту операцию можно выполнить и самостоятельно). Подобный вид установки возможен только, когда сечение стропил достаточно большое, к примеру, 12 либо 15 * 5 см. При закреплении кронштейнов важно учитывать, что покрытие кровли должно перекрывать желоб на половину или треть его ширины. Тогда можно не опасаться, что в результате сильных осадков вода перельется за края желоба.

Важно Очевидно, что при монтаже кронштейнов на боковую грань стропила требуется предварительная примерка. В процессе примерки как раз и выяснится, возможен ли подобный вариант установки.

Лобовая доска – прочная основа

На заметку

Ее можно легко декорировать, и доска будет выглядеть самостоятельной деталью экстерьера крыши.

-Длинные держатели применяют, если ветровая доска отличается достаточно большой шириной. Такие кронштейны изготавливают из металла, причем ножка держателя и крюк имеют одну и ту же ширину. Фиксацию к доске осуществляют через отверстия, предусмотренные на монтажной площадке, которая расположена на ножке.

-Короткие кронштейны можно использовать не только при монтаже на ветровую доску, как длинные, но также стены и торцы стропил. Правда, при этом надежность крепления вызывает сомнения, так как крепеж располагается вдоль волокон древесины.

Для металлических кровель подбирают короткие крюки, изготовленные из того же материала. Фиксировать их желательно также на металл. Небольшой вес водостоков ПВХ позволяет без каких-либо сложностей закреплять их к ветровой доске из дерева.

Отдельного упоминания стоят регулируемые варианты кронштейнов, снабженных специальным устройством. Оно сдвигает одну относительно другой части кронштейна, задающие уклон расположения держателя, то есть угла, который образует крюк и основание под крепления. Чтобы получить требуемый угол, достаточно всего лишь подкрутить шурупы для настройки. Такие кронштейны практически незаменимы для использования в сложных условиях, скажем, если ветровая доска расположена наклонно.

При установке отдельных держателей, для начала на ветровой доске отбивают прямую линию, соблюдая уклон в пределах трех— пяти мм/пог. м. в направлении сливной воронки. Отступив от кромки торцевой части ветровой доски (отступ примерно равен 50 – 100 мм), отмечают место фиксации первого кронштейна. После этого на всей линии размечают места установки держателей с шагом не более 0,6 м (в отдельных случаях допустим даже больший шаг, что обязательно отмечается в инструкции). Завершив разметку, приступают к монтажу кронштейнов.

-Достаточная ширина свеса кровли позволяет использовать еще один, очень удобный вариант установки водостоков. Специальные короткие держатели закрепляют на общем металлическом направляющим профиле. Последний, в свою очередь, фиксируют либо на стену дома, либо ветровую доску через предусмотренные на нем специальные отверстия. Направляющей при закреплении сразу же придают требуемый уклон. Таким образом, при установке держателей нет необходимости вымерить их место по высоте.

После чего с ее боковой стороны продевают кронштейны и продвигают вдоль направляющей, расставив их с требуемым шагом. Примечательно, что подобные держатели не нужно закреплять, поскольку они достаточно прочно «сидят» в профиле. Несомненно, это еще одно преимущество подобной крепежной системы.

«Костыли» как основа

Крепление по краю кровлиЭтот способ оправдан при фиксации системы водостока с крыш вдоль его карниза. Подобный вариант подходит практически для любого материала кровли. Крепление кронштейнов выполняют, применяя струбцины (так называют специальные зажимы).Если систему фиксируют к волновому материалу, то держатели крепят либо в нижнюю, либо верхнюю точку его волны. При этом под лапки струбцин из металла по две стороны кровельного листа желательно укладывать резиновые прокладки. Таким образом можно решить сразу две задачи: немного снизить нагрузку и смягчить сжатие на лист.

Дополнительные кронштейны

При использовании указанного выше варианта установки водостоков можно использовать также короткие крюки, но с одним условием. В дополнение к ним необходимы Г-образные металлические кронштейны. Их длинную часть закрепляют на боковой грани стропила. Что же касается изогнутой полки с монтажной площадкой на коротких частях, то на ней закрепляют короткий держатель из ПВХ. Стоит отметить, что в некоторых случаях это единственная возможность закрепить держатели на ранее уложенную кровлю, не повредив ее. К примеру, если кровля выступает за торцы стропил на карнизном свесе порядка 12–15 см.

Невидимые кронштейны

Строительный рынок предлагает также кронштейны, удерживающие желоб сверху, в отличие от традиционного варианта снизу. Они совершенно незаметны после установки. Такие держатели крепят на расстоянии в 400 – 700 мм между ними. При нарушении этого условия велика вероятность значительной деформации желоба, вызванная воздействием значительной нагрузки тяжести льда либо снега.

Кронштейны, которые используют при установке к обрешетке, либо сверху к стропилу, нужно предварительно изогнуть. Держателю таким образом придают нужную форму, которая позволяет впоследствии идеально подогнать его к уклону ската.

Подтягивающее крепление

Подвесное крепление менее популярно, чем вышеописанные варианты. Однако в ряде случаев подобная конструкция – единственно возможный способ. На данном типе кронштейна имеются специальные загибы. При монтаже один из них надевают на передний край желоба, второй же подцепляют за задний. Держатель снабжен втулкой, имеющей внутреннюю резьбу. Крепежный элемент вкручивают в стену либо ветровую доску через втулку и верхний участок стенки желоба.

Как правильно установить водостоки на крыше : другие возможные способы

Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.

-На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.

-При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

Важно Выполняя разметку расположения штырей, должен быть обеспечен необходимый уклон в направлении воронки водоотводящей системы.

Источник: https://samstroy.com/%D0%BA%D1%80%D1%8B%D1%88%D0%B0-%D1%83%D0%B6%D0%B5-%D0%BF%D0%BE%D0%BA%D1%80%D1%8B%D1%82%D0%B0-%D0%B0-%D0%BA%D0%B0%D0%BA-%D0%B6%D0%B5-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D0%B2/

Монтаж водостоков для крыши своими руками

Конструкцию крыши разрабатывают таким образом, чтобы вода, попадающая на нее во время атмосферных осадков, как можно скорее стекала вниз. Она с большой скоростью соскальзывает со склонов, крутизна которых 30 градусов и более. Чтобы защитить отделку стен и отмостку дома свесы крыши оборудуют специальной системой, собирающей и переносящей воду к ливневой канализации. Эта статья расскажет, как правильно оборудовать водосток своими руками, как выбрать подходящую модель и рассчитать необходимый размер желоба.

Конструкция

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

Конструкция внешней системы водостока крыши

1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку.

   Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.

3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
4. Кронштейны.

   Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Обратите внимание! Размеры изделий для оборудования водостока разных производителей отличаются по размерам и способам крепления, поэтому пытаться подобрать полный комплект среди продукции разных фирм не имеет смысла.

Запомните, главное, в организации водостока с крыши – герметичность, достигнуть которой крайне сложно, использую разномастные элементы.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

1. Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
2. Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.

   Комплектующие металлического водостока

3. Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
4. Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

Важно! Если вы решили сделать водосток для крыши из металла, готовьтесь к тому, что цена на данную продукцию выше, чем на аналоги из поливинилхлорида. Этот вариант не подходит для крыш, угла которых больше или меньше 90 градусов, так как поворотные детали из стали изготовляют только с таким изгибом. Опытные строители утверждают, при значительном весе, металлический отвод воды не обладает высокой герметичностью, а потому является устаревшим строительным решением.

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

1. Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
2. Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
3. Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

   Комплектующие водостока из поливинилхлорида

4. Полный выбор комплектующих. Ассортимент элементов для сборки пластикового водостока – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
5. Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.

Важно! Если вы собираетесь сделать водосток из пластика, учтите, что этот материал не выдерживает резкие перепады температур и при первых же морозах может лопнуть. Пластиковые модели не подлежат ремонту, поэтому потребуется замена поврежденного элемента. Нужно помнить, что устройство стока воды из пластика предполагает использование резинового уплотнителя, которым требуется периодическая замена.

Принципы размещения элементов

Рассчитывают и проектируют сток воды с крыши индивидуально, исходя из площади скатов и среднему количеству осадков, выпадающих в данной климатической зоне. Правильно сделать проект и разместить элементы можно, следуя следующим правилам:

Правила расчета сечения водосточного желоба

• Водосточные желоба монтируют по всему периметру здания за исключением крыльца. Чтобы вычислить, сколько деталей потребуется, нужно измерить периметр дома, разделить на длину одного элемента и округлить до целого числа в большую сторону.
• Желоб монтируют под углом. Чтобы вода самотеком перемещалась по нему в сторону водосточной воронки, ему задают уклон 3-5%.
• На углах здания размещают поворотные элементы, разворачивающие водосток на 90 градусов. Для прямоугольного сооружения требуется 4 таких детали. Если дом имеет сложную конфигурацию, то для монтажа нужны еще внутренние углы.
• Необходимое количество воронок для приема вода рассчитывают, исходя из того, что она собирает жидкость с 10 погонных метра желоба. То есть, если длина превышает 10 метров, то для сбора вод со скатов крыши правильно устанавливать 2 воронки. По строительным нормам максимальное расстояние между двумя точками сбора – 20 метров.
• Простейшее устройство водостока предусматривает размещение воронок для сбора воды в первую очередь поблизости от углов здания. Чтобы определить, сколько потребуется вертикальных труб, нужно просто посчитать количество воронок, так как для каждой из них требуется собственный слив.
• Сливную трубу закрепляют на стену специальным кронштейном с круглым держателем соответствующего диаметра. На каждый метр трубы нужен 1 кронштейн. Чтобы сделать расчет необходимого количества крючков для фиксации желоба, следует разделить периметр дома на шаг между ними, который составляет 50-60 см.

Правила размещения водостока

Важно! Главное условие эффективного стока воды – уклон 2-5 градусов в сторону воронки.

Опытные мастера утверждают, что достаточно заложить разницу в высоте 0,5 см на каждый метр протяженности желоба.

Монтаж

Сделать монтаж водостоков качественно можно самостоятельно. Так как стоимость установки на погонный метр ската примерно советует стоимости 1 м желоба в комплекте с кронштейнами и крепежом, рациональнее выполнить эту работу самостоятельно:

1. Кронштейны устанавливают во время монтажа стропильной системы, до настила кровельного материала. Крючки из металла фиксируют на ветровую доску, а пластиковые прямо на стропильные ноги.

   Схема установки кронштейна на стропила

2. Монтаж начинают от крыльца, учитывая, что воронка будет в конце ската. То есть точка начала монтажа будет наивысшей. Чтобы соблюсти уклон, натягивают шнурку и выравнивают кронштейны по ней.
3. После завершения кровельных работ желоб вставляют в кронштейны так, чтобы места стыков оказывались между ними. Соединения обрабатывают силиконовым герметиком для лучшей герметизации.
4. Для того, чтобы вставить воронку в жлоб, в нем изготовляют отверстие с помощью дрели и коронки нужного диаметра.
5. Монтаж угловых деталей выполняют также с использованием силиконового герметика или уплотнителя из резины.
6. Устанавливают вертикальные трубы, закрепляя кронштейнами к стене каждый метр. Конец трубя должен подходить к решетке ливневой канализации или хотя бы выходить за пределы бетонной отмостки.

Последовательность установки водостока

Важно! Чтобы проверить качество монтажа, на скат крыши выливают бутылку воды. Если она быстро перемещается в желоб, собирается в воронку и достигает ливневки без потерь, значит все правильно.

-инструкция

Источник: http://KrovlyaKrishi.ru/kommunikacii/vodostok/montazh-vodostokov-dlya-kryshi-svoimi-rukami.html

Как установить водостоки на крыше: инструкция

Инструкция по монтажу водосточной системы у каждого производителя отличается в деталях. Но общие принципы у всех одинаковые — карниз кровли должен нависать на определенном расстоянии над желобом, а тот должен быть проложен с уклоном к воронке, от которой вниз идет водосточная труба.

Из инструментов понадобятся молоток, отвертки, дрель, ножницы по металлу, ножовка, уровень. Для длинных крюков необходимо еще специальное приспособление — гибщик крюков (при его отсутствии можно использовать любой ручной станок гибки арматуры).

Водосток состоит из горизонтальной части (система желобов) и вертикальной (водосточная труба). Обе части соединяют в систему воронки. Монтаж проходит сверху вниз: сначала устанавливают желоба и воронки, затем — трубу.

Установка кронштейнов

Существует несколько типов крюков, на которые вешают водосточные желоба — длинные и короткие. Причем и те, и другие могут быть нескольких типоразмеров. Например, у Ruukki есть короткий, экстра короткий, плюс три варианта коротких для разных углов уклона кровли и положения лобовой доски.

Кроме того большинство производителей предлагают дополнительные виды держателей:

• Ruukki — короткий крюк регулируемый;
• Aquasystem — универсальный крюк (у него размер короткого, но есть возможность применения в качестве длинного в комплекте с удлинителем);
• Docke — регулируемое крепление для монтажа к стропилам или сплошному основанию кровли с использованием коротких пластиковых кронштейнов;
• ТехноНиколь — удлинитель прямой или боковой, к которым крепят короткий кронштейн.

Кронштейны — это те же самые крюки для монтажа желобов, а терминология зависит от производителя системы.

Короткие крюки и кронштейны крепят на лобовую доску или торцы стропил после монтажа кровли. Длинные крюки крепят либо сверху на стропила, либо на крайнюю доску обрешетки ската до монтажа кровли.

Отличия между ними заключаются еще и в материалах:

• короткие крюки бывают из металла (для металлических желобов) или из пластика (для водостока из ПВХ);
• длинные крюки и кронштейны, а также удлинители и регулируемые крепления, изготавливают только из металла (чтобы их можно было сгибать для формирования уклона).

Монтаж на короткие кронштейны

1. Определяют место установки последнего (конечного) крюка на лобовой доске карниза (около 10-15 см от угла или торца карниза кровли).
2. Определяют место для установки воронки водостока или соединителя желоб-труба.

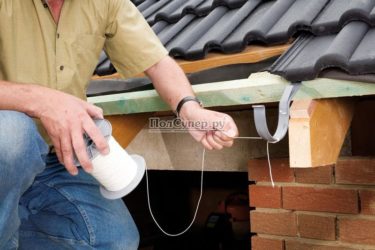

3. Отступив вправо и влево от места установки воронки на 10-15 см, отмечают линии крепления этой пары крюков.

   Отметки делают с учетом, что от конечного крюка к воронке должен быть уклон, оговоренный изготовителем водостока. Стандартное понижение равно 3.5 мм на 1 погонный метр, но в зависимости от конструкции кровли его можно выбирать в диапазоне 2-5 мм.

4. Крепят к лобовой доске конечные крюки и крюки воронки. По шпагату или лазерному уровню отбивают линию точек крепления.

   В соответствии с рекомендациями изготовителя по допустимому интервалу между креплениями, устанавливают остальные крюки.

Монтаж длинных крюков

1. Определяют места расположения воронки и концевых крюков.
2. Выясняют количество крюков — в соответствии с шагом стропил или раскладки по сплошному основанию кровли. Маркируют крюки от угла ската до воронки или от центра ската до угла крыши (зависит от количества и расположения воронок по карнизу).
3. Определяют точки загиба хвостовика крюка с учетом уклона (величины понижения на один погонный метр) и шага раскладки.

4. Сгибают первый крюк на угол обратный углу уклона ската кровли (у вальмовых и многощипцовых крыш для каждого ската он другой). Прикладывают крюк к месту установки, и определяют правильность загиба. При необходимости корректируют на гибщике.
5. Используя первый загнутый крюк как образец, гнут остальные на такой же угол по индивидуальной линии сгиба.
6. Крепят крюки на место.

В качестве крепежа используют оцинкованные стальные шурупы по дереву 4.8х38 мм. Исключение — медные водостоки.

Для них нужны либо саморезы из нержавеющей стали, либо омедненный крепеж.

Установка воронок

Пластиковая воронка — это уже готовый к установке узел. Его устанавливают на два опорных кронштейна, а затем присоединяют к примыкающему желобу.

Металлическую воронку надо врезать в стандартный желоб:

1. Отмечают на внешней поверхности желоба точку присоединения к водосточной трубе.
2. Делают два перекрестных надреза. Длина каждого равна диаметру трубы.
3. Отгибают «лепестки» наружу таким образом, чтобы получилась окружность — это будет слив в водосточную трубу.
4. Надевают на развальцованное отверстие воронку. Ее резной фланец должен выйти за край желоба, обращенный к фасаду.
5. Загибают фланец на кромку желоба.

depositphotos

Установка желобов

Пластиковый желоб или воронку заводят в зажимы коротких кронштейнов со стороны лобовой доски. Затем слегка надавливая на внешний край желоба, опускают его до щелчка зажима с другой стороны кронштейна.

При установке пластикового желоба или воронки на длинный кронштейн с планкой, деталь заводят в зажим с внешней стороны, опускают на кронштейн и зажимают планкой по внутренней стороне желоба. Установка пластикового желоба на длинные кронштейны без прижимной планки проходит по похожему алгоритму, но фиксация происходит за счет второго зажима на кронштейне со стороны крыши.

Установка металлических желобов происходит за счет защелкивания края желоба в «носики» крюка:

• у короткого — сначала внутреннего, затем внешнего,
• у длинного — сначала внешнего, затем внутреннего.

Края желобов по торцам карнизов закрывают заглушками. Крепление заглушки к желобу может проходить с помощью «ушек», вытяжных клепок или клея (зависит от материала и вида заглушки).

Наращивание желобов и соединение с угловыми элементами

Наращивание пластиковых желобов проводят с помощью соединителей с резиновыми уплотнителями. Фиксация проходит методом защелкивания зажимов по направлению изнутри (от фасада) наружу.

Наращивание металлических желобов осуществляют соединителем с замком. Внутрь соединителя вкладывают резиновый уплотнитель ребристой поверхностью вверх. Для компенсации теплового расширения между краями желобов внутри соединителя должен быть зазор 3-4 мм.

Места соединения при необходимости усиливают дополнительными крюками на расстоянии 10-15 см по обе стороны от линии стыка.

Соединения желобов с угловыми элементами должны иметь свои опорные крюки. Их устанавливают на расстоянии 10-15 см по обои стороны угла от края места стыковки. Замковое соединение желоба и углового элемента не применяется, так как последний вкладывается внутрь желоба.

У пластикового элемента герметизация соединения происходит за счет уплотнителей. У металлического элемента край внутри желоба обрабатывают силиконовым герметиком.

Дополнительная фиксация металлического углового элемента к желобу проходит за счет двух вытяжных клепок.

Установка водосточной трубы

Переход водосточной трубы от воронки (свеса карниза) к фасаду осуществляют разными способами: с помощью двух колен, двух колен и соединительной муфты, двух колен и отрезка трубы с раструбом — зависит от изготовителя системы и ширины карнизного свеса.

Способ наращивания труб зависит от их профиля. Трубы с раструбом соединяют напрямую, без раструба — с помощью муфты.

Фиксацию к стене проводят хомутами, способ крепления которых зависит от материала фасада.

Для огибания архитектурных выступов или выступающего цоколя используют S-образные обводы.

Внизу устанавливают отвод трубы с расчетом, чтобы он находился над дождеприемником или лотком ливневой канализации. Край отвода должен располагаться на высоте 20-25 см от поверхности отмостки.

Источник: http://roof-project.com/elementy/vodostok-montazh.html

Водосливные системы для кровли

Чтобы вода с крыши не подмывала фундамент делают систему водоотведения. Есть они из разных материалов более или менее дорогих, но в целом, затраты получаются солидные. Немного сэкономить можно, если собрать водосток своими руками. Об особенностях и порядке монтажа и пойдет речь дальше.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в  которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Особенности монтажа

Больше всего вопросов возникает по поводу крепления кронштейнов для водостока. Сразу надо сказать, что устанавливаются они с учетом того, что желоба должны иметь небольшой уклон в сторону воронок. Минимальный рекомендованный уклон — 3 мм. Если хотите, чтобы вода стекала быстрее, можно сделать его больше — вплоть до 10 мм.

Если длинна фронтона крыши менее 10 метров, уклон делают в одну из сторон. Если больше, или ставят в середине дополнительную воронку (и водосточную трубу) и к ней формируют слив, или желоб посреди фронтона имеет самую высокую точку и наклон идет от середины в обе стороны.

Организация уклона водостока

Монтируя водосток своими руками, обычно поступают так: прибивают кронштейн в самой высокой точке. Затем прибивают самый нижний — с учетом запланированного уклона. Между ними натягивается шпагат, по которому крепятся все остальные.

Одна рекомендация — перед формированием уклона, проверьте горизонтальность той линии, на которую вы ориентируетесь. Обычно это или фронтальная (ветровая) доска. К сожалению, она не всегда установлена идеально в уровень.

Так что проверьте вертикальность, и желательно гидроуровнем или нивелиром, на крайний случай подойдет и пузырьковый, но большой длины — не менее метра. По более коротким на больших длинах вы не сориентируетесь.

Количество кронштейнов и способы их крепления

Количество кронштейнов для установки водостока считается просто: расстояние между двумя соседними должно быть 50-60 см. Общую длину стены делим на это расстояние. К полученной цифре добавляем единицу (крайний кронштейн) и получаем требуемое количество для одной стены. Аналогично рассчитываются все остальные. Если здание имеет нелинейную форму, считать придется поштучно — угловые элементы должны поддерживаться с двух сторон.

Способы крепления кронштейнов для водостока с крыши

Теперь непосредственно о способах крепления кронштейнов. Есть три возможности:

• Прибивать к стропилам кровли. Вариант хорош, если кровельный материал еще не настелен — никаких проблем с крепежом нет.
• Устанавливать на ветровую доску. Если выбраны отливы из пластика, это — единственный вариант. В других системах — один из возможных.
• К крайней доске обрешетки или настила под кровельный материал (если он сплошной). Этот способ тоже используется до того момента, как начали укладывать кровельный материал.

  Кровельный материал не должен выступать более чем на половину желоба водостока

Еще раз обращаем внимание, что прибиваются кронштейны с учетом создаваемого уклона. Если они выполнены из металла, их сгибают при помощи подручных средств или специального инструмента — крюкогиба (продается там же, где и водостоки). При этом водосточный желоб надо располагать так, чтобы кровельный материал заканчивался не доходя до половины желоба, а лучше чтобы он находится в промежутке 1/2 — 1/3. Так большая часть желоба «ловит» воду, что важно при сильных ливнях.

На каком уровне монтировать

Теперь о том, как высоко поднимать желоб к кровельному материалу. Если снега у вас в регионе выпадает немного, или кровля имеет большой угол наклона, так что снег на ней не скапливается, особо можно не переживать и крепить где понравится. В противном случае надо желоб опустить, так, чтобы при сходе снега не «сошел» и водосток.

На рисунке примерная траектория сходя снега обозначена пунктирной линией. Дальний край желоба не должен с ней пересекаться. Он, кстати на пару сантиметров должен находится ниже того, который расположен ближе к дому.

Если опустить желоб ниже не получается, надо будет установить на крыше снегозадержатели. Они предотвращают массовый сход снежных масс. Снег понемногу тает, и сходит небольшими фрагментами, не нанося вреда ливнестоку.

Так выглядит массовый сход снега. Как видите, кронштейн ливнестока не мешает (это примерка)

Установка желоба

В закрепленные кронштейны укладывают желоба. Есть две системы с разной последовательностью действий. В первой на краю  желоба есть специально сформованная канавка. В эту канавку продевают концы кронштейнов, потом доворачивают желоб на место, закрепляя специальными язычками на кронштейнах. Если посмотрите на фото, станет понятнее.

Монтаж водосточного желоба с наружного края

Во второй системе монтаж начинается со стороны фронтонной доски. В расположенные там замки вставляется дальний край желоба, затем поочередно вдавливается в замки на передней части кронштейнов.

Установка желобов по второй системе

Соединяться два фрагмента водосточного желоба должны специальным соединительным элементом с резиновыми уплотнителями. Но стоимость их довольно высокая, так что два желоба просто укладывают внахлест с заходом в 30 см (следите, чтобы стык располагался по току воды). Для большей герметичности между двумя желобами можно уложить полосу резины, а соединить их обычными саморезами (или с шайбами и резиновыми прокладками). После установки желоба, его края закрываются заглушками.

Заглушки устанавливаются на края желоба

Крепление воронок

Собрав и установив на кронштейны желоб, монтаж водостока продолжают установкой воронок. Их ставят в самых низких участках. Если воронки располагаются близко к углам, отступив от края желоба около 20 см, ручной ножовкой выпиливается отверстие. Электролобзик или болгарку лучше не использовать — велика вероятность того, что вы вырез будет слишком большим.

Установка воронки для водостока

К этому вырезу приставляется воронка, цепляясь за наружный край желоба. Затем она заводится до второго края и там фиксируется специальными зажимами.

Монтаж водосточных труб

К воронкам крепятся водосточные трубы. Если свес крыши большой, непосредственно к воронке крепят поворотный элемент, который позволяет подвести трубы ближе к стене и там закрепить. Для крепления есть специальные хомуты, окрашенные в тот же цвет, что и вся система. Есть они разной конструкции, но в основном имеют защелку, чтобы была возможность демонтажа без удаления саморезов, которыми и крепится труба к стене.

Два способа сборки водосточных труб

Хомуты устанавливаются на расстоянии не менее 1,8-2 м друг от друга. Внизу водосток можно вывести непосредственно в дренажную систему (если она расположена неподалеку). Если вокруг фундамента сделана просто отмостка, труба водостока заканчивается поворотным элементом, который отводит воду от фундамента на расстояние не менее 20 см.

Правила крепления водосточных труб

В принципе, водосток своими руками установлен, но есть еще одна деталь, которая намного облегчит эксплуатацию. На желоб укладывается металлическая (лучше — нержавеющая) сетка. Она предотвращает попадание листвы и другого крупного мусора в систему.

Собирая водосток своими руками, поставьте сетку на желоб. Она не даст листве и веткам забивать ливневку

Установка сетки позволит реже проводить обслуживание системы. Особенно актуально это на высоких зданиях.

Самодельный водосток

Готовые водосточные системы — это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый — сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно. Подробнее как сделать водосток своими руками из канализационных труб смотрите в видео.

Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.

Источник: https://stroychik.ru/krysha/vodostok-svoimi-rukami
