Как правильно закрепить металлопрофиль на крыше?

В этой статье:

Как правильно крепить металлопрофиль на крыше

С каждым годом, особенно для обустройства частных домов, все больше людей выбирает металлопрофиль для крыши. Это покрытие достойно выглядит на жилом или дачном доме. Хорошие характеристики профилированного металлического листа обеспечивают большую несущую способность материала, а отсутствие стыков — надежную защиту от дождя и прочих атмосферных осадков.

Изделия выпускаются с заданной шириной, составляющей 900 или 1100 мм. Длина варьируется в зависимости от пожеланий заказчика. Толщина листов равна 0,45−0,8 мм. Металлопрофиль для кровли изготавливается по ГОСТ 380–71 .

Крыша покрывается изделиями с высотой гофра 44 мм. В загородном строительстве распространены гнутые профили с герметичными стыками из оцинкованной стали толщиной 0,6−1,5 мм, с лакокрасочным покрытием и длиной 12,5 м.

Другие характеристики, одновременно являющиеся достоинствами:

Благодаря малому весу изделий нет трудностей с их транспортировкой.
Срок службы листов составляет порядка 50 лет.
Монтаж может осуществляться круглогодично.
Изделия устойчивы к высоким и низким температурам и не подвержены коррозии.
Установка выполняется легко.
Доступная цена.

Маркировка листов производится по ГОСТ 75–66 : указывается обозначение листа, количество и длина в пакете. Обязательно указывается масса пакета, на ярлыке отмечаются номер пакета и данные о партии. Кровля застилается профилем с маркировкой «Н» и высотой волны 35 мм.

Одно- и двускатные крыши из металлопрофиля

В дачном строительстве металлопрофиль кровельный используется для покрытия односкатных крыш. Скат прослужит долго при условии правильности расчета угла наклона крыши, который прямо зависит от площади строения и используемых в строительстве материалов.

Угол наклона кровли может составлять 5−60°. С его увеличением возрастает расход кровельного материала. Металлический профиль можно использовать, если значение угла наклона ската не превышает 25°. Устройство 2-скатной кровли начинается после установления уклона крыши.

Допустимая величина — 1:7.

Расчет количества материала

Первым делом рассчитывается число рядов. Если общая ширина листа составляет 1,19 м, а рабочая — 1,11 м, расчет листов выполняется по горизонтали ската. Измеряется длина горизонтального ската и делится на рабочую ширину листа. Перехлест рядов по горизонтали равен соответственно: 1,19−1,11 = 0,08 м.

Для формирования ряда рассчитывается общее количество листов. Также высчитывается длина листов, для чего пользуются следующей формулой: D=A+B+C, где:

A — длина ската.
B — свес карниза (0,05 м).
C — перехлест листов по вертикали (0,15 м).

Объем материала теплоизоляции вычисляется умножением площади крыши на его толщину, то есть на 0,2 м. Крепление осуществляется саморезами. Количество гидроизоляционного материала рассчитывается делением всей площади кровли на площадь, подлежащую покрытию. Результат скажет о необходимом количестве рулонов.

Инструменты и материалы для монтажа

Перед началом работы все необходимое должно быть под рукой и в надлежащем виде. Установка листов металлического профиля предусматривает наличие таких инструментов:

измерительный инструмент;
пила;
дрель;
карандаш;
саморезы (4, 8×38);
мелкоячеистая решетка;
шуруповерт;
молоток;
баллоны для подкрашивания мест срезов и потертостей;
ножовка по металлу;
длинные крюки;
дрель с храповой муфтой;
электрический лобзик;
25-миллиметровые гвозди.

Материалы понадобятся следующие:

гидроизоляционный материал;
доски;
деревянные бруски.

Основные этапы установки

Монтаж начинают с укладки гидроизоляционного слоя, который не пропускает влагу в утеплитель, на стропила и обрешетку. Для удобства работ и предотвращения ошибок заранее составляется план кровли с указанием параметров ее основных элементов:

подкладка;
обрешетка;
карнизная планка;
кровельная плита;
сквозной вывод;
коньковая и торцевая планка.

Для устройства подкладки используется супердиффузная мембрана. Принимается в расчет уклон крыши, составляющий 1:7 (8). Работа на такой кровле выполняется с особой осторожностью.

Подкладка предупреждает образование конденсата и обеспечивает защиту теплоизоляционного материала. Укладывается подкладка от свеса к гребню. Крепеж осуществляется 25-миллиметровыми гвоздями, с шагом 20 см.

Для крепления к стропилам используется контррейка. Завернутые внутрь края к торцевой доске крепятся гвоздями.

Монтаж начинается с нижнего угла кровли, профили укладываются внахлест и крепятся к брусьям обрешетки саморезами с уплотнителями из резины.

При устройстве 2-скатной кровли профилированный лист начинают крепить от правого торца. В случае с шатровой крышей крепить профиль начинают с высшей точки ската. Иногда для шатровых крыш используется алюминиевый профиль.

Первым делом саморезами монтируется карнизная планка. Между карнизной планкой и листом кровельного материала помещается профилевидный уплотнитель. Карнизная планка выносится на 3−4 см за свес. С одной стороны профилированного листа есть водосточная канавка, которая должна располагаться снизу.

Если уклон ската незначителен, в продольном шве выполняется уплотнение либо листы укладываются внахлест, размером в две волны. Выравниваются листы в этом случае по свесу.

Профиль временно крепится саморезами возле конька и свеса, край опускается примерно на 4 см за край кровли. Монтируется следующий элемент, его край у свеса выравнивается по предыдущему листу и фиксируется аналогичным способом.

Лист соединяется с предыдущим саморезами в месте гребня волны. Направление осуществляется от свеса к коньку с шагом 50 см.

После того, как вышеописанным способом уложено 3−4 листа, они выравниваются по линии у кровельного свеса и фиксируются окончательно.

К обрешетке крепление делается на дне волны через одну гофру.

Во время монтажа по крыше передвигаются по уже зафиксированным листам, ноги ставят в канавки листа на балках обрешетки. Обувь работников должна иметь мягкую нескользящую подошву. Обшивка фасадов производится стеновым профилем без капиллярной канавки.

Источник: https://tokar.guru/metallicheskie-izdeliya/listy-i-proflisty/preimuschestva-i-osobennosti-montazha-krovelnogo-metalloprofilya-na-kryshu.html

Как правильно крепить на крышу профнастил?

Кровля из профилированного металла считается доступной, простой в исполнении, но надежной конструкцией, часто используемой в частном домостроении, сооружении производственных помещений.

Легкость монтажа, для которого не требуется специализированного инструмента, делает этот вариант кровельного покрытия привлекательным для тех, кто занимается строительством самостоятельно. Однако, малоопытные мастера часто не знают, как правильно крепить профнастил на крышу.

В результате непрофессиональных действий срок эксплуатации и влагозащитные свойства материала значительно снижаются. В этой статье мы расскажем, как качественно выполнить крепление профнастила, а также какие крепежные элементы использовать.

Характеристика материала

Профлист (профнастил) – рельефный лист металла, который получают методом холодного проката. Он производится из высококачественной оцинкованной стали, на которую наносят защитное полимерное покрытие из пурала или полиэстера.

Профлист выпускают в виде листов стандартных размеров, по форме профиля напоминающих традиционный шифер.

Этот универсальный материал используется для перекрытия крыши, обшивки стен, строительства гаражей, возведения временных и постоянный ограждений, благодаря высокой механической прочности, экологичности, устойчивости к коррозии. Профлист разделяют на следующие виды:

Стеновой. Он предназначается для обшивки стен, сооружения легкий ограждений и съемной опалубки. Высота гофры у профнастила стеновых марок составляет всего 8-44 м, а толщина этого материала меньше, чем у универсального или несущего. Стеновой профлист стоит дешевле всего, но для крыш используется редко.
Несущий. Этот вид профнастила отличается усиленными ребрами жесткости, которые делают покрытие твердым, прочным. Он применяется для строительства ангаров, для сооружения капитальной кровли. Высота волны несущего профнастила составляет 57-114 мм.
Универсальный. Профлист универсального типа обладает средними показателями толщины и высоты волны профиля. Этот многофункциональный материал часто используют в ходе кровельных работ.

Кровельный пирог крыш из профилированного листа

Обратите внимание! Крепление профнастила на кровлю начинается с выбора правильного материала. Опытные мастера рекомендуют использовать материал с высотой гофры 20-60 мм в соответствии с климатическими условиями региона строительства. А толщина покрытия определяется инженерным расчетом при конструировании стропильного каркаса крыши.

Крепежные элементы

Не зная точно, чем и как крепить профнастил, начинающие мастера совершают множество ошибок, которые негативно отражаются на качестве, долговечности кровли.

Главным промахом, который характерен для непрофессиональных кровельщиков, считается неправильный выбор крепежных элементов.

Чтобы закрепить каждый лист профнастила на обрешетке требуется 11-12 саморезов, каждый из которых является брешью в гидроизоляционном слое крыши. Поэтому крепление профнастила осуществляется с помощью специального крепежа:

Оцинкованные саморезы с широкой шляпкой. Эти крепежные элементы изготовляют из оцинкованной стали, которая обладает высокой устойчивостью к коррозии. Если прикрутить лист кровельного материала к обрешетке с помощью обычного самореза, крепежный элемент выйдет из стоя раньше, чем профлист. Широкая шляпка предотвращает проникновение влаги в изготовленное отверстие, но опытные мастера дополнительно используют для этого резиновые прокладки.
Саморезы с резиновой или полиуретановой прессшайбой. Специальные кровельные саморезы, снабженные шайбой из уплотняющего материала, отлично защищают кровлю от проникновения влаги в местах, где осуществлялся крепеж покрытия к обрешетке. Крепление профнастила кровельными саморезами обходится дороже, чем использование простого оцинкованных саморежущих шурупов. Большой популярностью пользуются окрашенные крепежные элементы, которые подбирают в тон к цвету профилированного листа.

Источник: https://stroypodskazka.com/kak-pravilno-krepit-metalloprofil-na-kryshe/

Монтаж металлопрофиля на крышу

Особенности металлического профнастила
Как выбрать нужный материал?
Что нужно сделать перед монтажом?
Особенности укладки профнастила

Чтобы узнать, как крепить металлопрофиль на крыше, надо разобраться в особенностях данного материала.

Профиль делают из стальных оцинкованных листов с помощью холодного катания. Во время производства данный материал покрывают разными защитными слоями, что делает его очень надежным и стойким, поэтому многие желают покрыть крышу металлопрофилем. Профнастил обрабатывают специализированным антикоррозийным фосфатом, а затем грунтуют.

Нижнюю часть покрывают специальным лаком, нанося на поверхность полимерное покрытие.

Особенности металлического профнастила

Стальные листы оцинковывают, чтобы обеспечить должную катодную защиту всей поверхности и придать ей антикоррозийные свойства. Сейчас профнастил является многослойной конструкцией, которая создана для максимального противодействия разнообразным природным сюрпризам.

Синтетические пластмассы со смолами являются органическими полимерами, которые используют во время производства полимерного покрытия. Для придания профлистам более декоративного вида их дополняют разнообразными присадками и пигментами, выполняющими важные защитные функции.

Структура листа профнастила.

Чтобы получить волнообразную либо трапециевидную конфигурацию готового листа, надо использовать специализированное устройство под названием листогиб. Оно предоставляет возможность выбрать желаемую ширину или высоту волн, главным предназначением которых является добавление стойкости всей кровле.

Известно, что крыша из такого профиля обладает множеством преимуществ, ведь данный материал является:

Планируя выполнить большинство кровельных работ своими руками, стоит обратить внимание именно на этот материал, ведь, разобравшись в основных нюансах, его будет очень легко установить.

Как выбрать нужный материал?

Весь профнастил условно разделяют на несколько классов, которые обозначаются так:

Н – используется только для несъемных покрытий, перекрытий и опалубки, он считается наиболее подходящим вариантом;
С – предназначен для стен, его часто используют во время установки заборов;
НС – комбинированный, его можно применять для ограждений или настила.

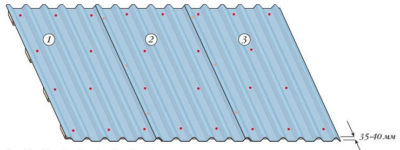

Схема укладки листов металлопрофиля.

Очень важно выбрать наиболее подходящую марку. Понятно, что Н считается самым надежным и прочным среди всех, его толщина не слишком большая, есть несколько дополнительных ребер жесткости, а сама гофра достаточно высокая. НС тоже иногда используют для укладки кровли, однако эта разновидность больше подходит для крыш, которые не подвергаются сильным нагрузкам. Стоимость марки Н немного выше, нежели С или НС, однако все расходы быстро оправдываются долговечностью использования.

Профнастил Н может выдерживать просто огромные нагрузки, поэтому возможно увеличить шаг между обрешеточными планками. Получается, что можно использовать меньшее количество крепежа и он гораздо дешевле обойдется.

Говоря о толщине настила, нужно учитывать некоторые моменты. Если у крыши довольно высокий угол ската, тогда ее можно покрывать листами НС, ведь они немного тоньше и стоят гораздо дешевле. Однако, если крыша достаточно пологая, тогда лучше не экономить и не рисковать. При пологом покрытии нагрузка на него значительно увеличивается, поэтому чем большими будут волны и толще профиль, тем безопаснее будет вся конструкция.

Что нужно сделать перед монтажом?

Прежде чем начать монтаж кровли из металлопрофиля, необходимо выполнить еще некоторые работы, а именно:

Крепление кровельного профнастила саморезами.

Рассчитать материал. Для определения количества листов необходимо замерить скат кровли, ее обрешетки, диагонали. Выполняя все расчеты согласно чертежам, необходимо продублировать все измерения, чтобы учесть погрешность, если кровля будет иметь непрямоугольную форму. Лучше всего получается, если длина профлиста соответствует скату, тогда не придется обеспечивать дополнительную герметизацию, а само крепление металлического профиля будет менее трудоемким. Во время измерений нужно учитывать, что все профилированные листы, расположенные в первом ряду, обязаны на 4 сантиметра выступать за карниз.
Обеспечить гидроизоляцию и вентиляцию. Прежде чем закреплять профнастил, надо обеспечить правильную гидроизоляцию, установив ее по всей обрешетке. Укладка гидроизоляционного слоя нужна, чтобы избежать образования конденсата или протечек. Вентиляцию устанавливают, чтобы влага не скапливалась. Здесь не может быть никаких исключений, вентиляцию с гидроизоляцией надо устроить независимо от крутизны либо пологости скатов. Между гидроизоляционным слоем и профнастилом надо оставить 2 сантиметра. Чтобы это сделать, сверху гидроизоляции укладывают несколько реек. Важно разместить их так, чтобы данная прослойка воздуха могла беспрепятственно проветриваться от самого карниза.
Выбрать обрешетку. Перед началом работ надо учесть очень важный момент. Если в самой крыше будут расположены разные дополнительные элементы: дымоходы, вентиляционные шахты либо пожарные люки, вокруг необходимо усилить обрешетку с помощью добавочных брусков. Нет никаких стандартов, касающихся толщины обрешетки, поэтому возможно использовать множество разных комбинаций, на которые влияет длина саморезов или профнастила. Главное, чтобы сечение брусков было не меньше 32х100 миллиметров. Доска, которая идет по самому карнизу, обязана быть намного толще верхних брусков.

Особенности укладки профнастила

Во время укладки нужно очень бережно относиться к профилю, и в процессе перемещения по нему необходимо быть максимально осторожным, иначе можно сильно повредить поверхность. Надо обязательно накрыть все досками и надеть специализированную мягкую обувь.

Сама технология монтажа может быть разной, листы устанавливают слева направо или справа налево.

Очень важно, чтобы антикапиллярные пазы всех предыдущих листов были закрыты волной последующих.

Край самого первого ряда обязан слегка выступать за пределы карниза, будучи при этом параллельным ему.

Самый первый профлист нужно крепить к обрешетке одним саморезом, расположив его четко посередине. Подобное делается, чтобы его возможно было слегка вращать и выровнять в соответствии с карнизом. В этом листе саморез надо ввинчивать в самый прогиб, а остальные укладывают сначала внахлест, закрепляя аналогичными саморезами в углах. Между крепежами надо соблюдать расстояние в 55 сантиметров. Если применялось вертикальное уплотнение, этот промежуток уменьшается до 30 сантиметров.

Как только будет проведена установка первых четырех листов и они будут выравнены с помощью специализированного шнура, необходимо их надежно закрепить саморезами.

Чтобы правильно установить второй уровень профнастила, надо сначала закрепить первый лист этого ряда к листу на первом ряду, только после выравнивания привинтить его к обрешетке.

Очень важно не только разобраться, как крепится профнастил, но и сделать его безопасным, иначе зимой накопившаяся масса снега может внезапно сойти на людей. Чтобы предупредить подобные проблемы, необходимо установить специализированные снегоулавливатели. Их монтируют по всему периметру главной стены.

Перед тем как начать установку профиля, необходимо закрепить специальные опорные доки, сечение которых равно 5х10 сантиметров. Между крепежными основами и самими листами необходимо поместить уплотнительную ленту.

Как крепить металлопрофиль на крышу

Ни для кого не секрет, что загородное строительство — вещь недешевая. Именно поэтому застройщики пытаются искать пути удешевления этого процесса. В сегодняшней статье мы расскажем о том, как крепить профнастил на крышу не прибегая к помощи специалистов. Как оказывается, эта процедура не столь сложна, поэтому даже аматоры могут качественно покрыть свой дом кровлей из металлопрофиля.

Характеристика профнастила

Профнастил — это кровельные и стеновые профили с различной глубиной гофры — от 10 до 57 мм. Большинство профилей как отечественного, так и зарубежного производства имеют трапециевидную форму.

Основные сферы применения металлопрофиля:

устройство кровель;
организация вентилируемых фасадов;
возведение заборов и легких построек.

На рынке доступны металлопрофили следующих двух классов:

из оцинкованной стали;
из оцинкованной стали с применением полимерного покрытия толщиной 50 мкм.

К основным преимуществам профнастила можно отнести следующее:

малый вес;
экологичность;
простота монтажа;
длительный срок эксплуатации;
высокая стойкость к коррозии;
широкий выбор цветов и размеров (прочитайте: «Металопрофильный лист для крыши: размеры «).

Перед непосредственным монтажом профнастила рекомендуем вам ознакомиться с фото или видеоинструкциями того, как крепить профнастил на крышу. Также перед крепежом рекомендуется просмотреть еще раз инструкцию, которая прилагается к материалу. И если вам при покупке профнастила в магазине не дали подобный документ, то не стесняйтесь, спросите о нем у продавца, так как каждый отдельный производитель может иметь свои особенности укладки кровли.

Кроме важной информации касательно самого материала, в инструкциях шаг за шагом расписано как крепить профнастил на крыше. Поэтому укладывать материал так просто, достаточно лишь проявить немного внимательности.

Из инструкции вы сможете также почерпнуть информацию о том, какими инструментами разрешается работать при монтаже кровли, а какие категорически запрещены.

Источник: http://krovlya-mp.ru/montazh-metalloprofilya-na-kryshu.html

Как выбрать саморезы для кровли из профнастила и как правильно крепить покрытие к обрешетке

Кровельный профнастил – строительный материал из листового металла. Имеет в поперечном сечении форму волны из симметричных гребней (гофр) трапециевидного или скругленного вида, придающих легкость и прочность конструкции.

Низкую часть профиля часто называют подошвой или нижней полкой, а верхнюю – гребнем или верхней полкой.

Изготавливают из холоднокатаного металлопроката толщиной 0,3-1 мм с различным защитным покрытием.

В этой статье мы рассмотрим, как правильно прикручивать профнастил на крышу и сколько потребуется кровельных саморезов на 1 м2 профнастила.

Кровельным считается профнастил у которого:

толщина металла не менее 0,7 мм;
высота гофры не менее 35 мм;
имеется покрытие, устойчивое к действию солнечой радиации, осадков и механическим повреждениям;

В отличие от металлочерепицы профнастил имеет однообразный профиль по всей длине сечения и может укладываться на односкатную крышу с маленьким углом уклона – 6-11°.

Устройство кровельного пирога

Кровельный пирог состоит из следующих слоев:

Кровельный пирог

Подготовка обрешетки под покрытие

Перед укладкой необходимо сделать качественную обрешетку. Ее изготавливают из деревянных планок, обработанных антисептическим составом. Он предотвращает гниение под действием конденсата, капающего с внутренней стороны кровли. При монтаже необходимо правильно определить расстояние между планками (шаг обрешетки) и расстояние между саморезами.

На основании данных СНиП рекомендованы такие правила для его расчета:

при высоте профиля 35 мм (НС35) и угле наклона до 15º – до 0,5 м, больше 15º – 1 м;
при высоте профиля 60 мм (Н60) и угле наклона от 8º – не более 3 м;
при высоте профиля 70 мм (Н75) и угле наклона от 8º – не более 4 м;

Какими саморезами крепить профнастил на крышу?

Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.

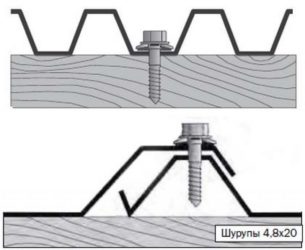

При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:

для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
для крепления коньковых планок – длиной от 50 до 80 мм.

Саморезы для кровли

Расход кровельных саморезов на 1 м2 профнастила

Обычно крепление производят с шагом 0,5 м. При размерах листа 8 на 1,1 метра на один квадратный метр будет приходиться 4 самореза. Но нижнюю кромку первого ряда кровли и зону нахлеста последующих рядов рекомендуют крепить в каждую нижнюю полку профиля.

Края листов, выходящие на фронтоны крыши, рекомендуют крепить с интервалом 200-300 мм. Боковые нахлесты, торцевые и коньковые планки тоже увеличивают количество необходимого крепежа.

В среднем на 1 м² кровельного профнастила расходуется 8 саморезов всех размеров. Приблизительно четыре из них – длиной 35 мм, два – 20 мм, еще два – 50 мм и более. Не стоит использовать эти значения как окончательные, так как много саморезов отбраковывается в процессе монтажа.

Более точный расчет зависит от габаритных размеров листа, шага обрешетки, угла наклона крыши, толщины металла, а также количества скатов крыши.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

Укладка профнастила

Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Крепление листа

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Крепление ветровой планки

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Для большей наглядности предлагаем вам ознакомиться с видео пособием по креплению листов профнастила:

2017-01-12

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/pokrytija/proflist-i-profnastil/kreplenie-prof.html

Правила крепления профнастила саморезами на крыше: выбор крепежей

Финишное кровельное покрытие – один из важнейших элементов здания, который принимает на себя «удар» всех атмосферных явлений – ветра, дождя или снега. Так как карты кровельного профлиста сложной волнообразной формы, есть определенные правила крепления профнастила на крыше, которые и рассмотрены в этой статье. Вы узнаете, какие нужны саморезы для кровли из профнастила, схемы их крепления и расход на 1 м².

Вариант устройства кровли из профилированного стального листа

Правильное крепление профнастила на крыше саморезами

При установке наружной поверхности кровли очень важным моментом является правильное использование крепежа. При сильном ветре отрывающие нагрузки на финишное покрытие могут составлять до 600 килограмм на один квадратный метр. Кроме того, излишняя деформация листа при затяжке винта, может привести к нарушению герметичности кровли в месте его установки.

Это часто приводит к необходимости полной переборки кровельного пирога, чтобы установить место протечки и ликвидировать её. Первое, что нужно понимать – какие саморезы нужны для профнастила на крышу. Для этого подойдёт не всякий винт, поэтому нужно подбирать специальный крепёж, обеспечивающий усилия прижатия листа к обрешётке и герметичность крепления.

Конструкция специального крепежа для профнастила с уплотнительной шайбой

Подбирается крепёж, по цвету совпадающий с покрытием кровли и оснащённый эластичной уплотняющей шайбой из пластика.

При наворачивании винта используется шуруповёрт с контролем усилия затяжки. Винт устанавливается во впадину строго перпендикулярно поверхности профнастила, при установке не допускается прогиб поверхности внутрь. Если при заворачивании получился перекос, винт необходимо вывернуть, в отверстие забить деревянную пробку с использованием клея ПВА-М и установить саморез правильно.

Для устройства финишного покрытия крыши используется профилированный лист СН35 или СН45. Соответственно используется крепёж в виде самонарезающих винтов длиной от 20 до 50 миллиметров:

при установке во впадину листа – длиной 20 мм;
при установке в месте нахлёста соседних листов – 50 мм;
для крепления коньковой планки через профнастил – 50 и более миллиметров в зависимости от конструкции крыши. В отдельных случаях можно применять и более длинные крепежи.

При покупке винтов нужно учитывать большой процент их отбраковки по качеству. Основной недостаток винтов заключается в недостаточно острой части бурового конца, что может привести к завальцовке краёв отверстий и деформации листа. Диаметр винта выбирается в пределах 4,8-6,3 миллиметра.

К правилам установки крепежа на профлист

Как правильно устанавливать листы профнастила на крыше

Кровля монтируется в определённом порядке, обеспечивающем её прочность и герметичность.

Установку отдельных листов начинают с левого нижнего конца. На первом вертикальном ряду выполняется фронтонный свес не более 40 сантиметров шириной. Но листы укладываются не порядово, а в шахматном порядке, то есть вторым будет первый лист второго вертикального ряда, затем второй второго вертикального ряда, далее – второй первого. Таким образом формируется скат одной стороны кровли, после чего начинается монтаж второго в таком же порядке. Вертикальность рядов необходимо контролировать монтажным шнуром.

Нахлест листов по вертикали должен составлять не менее 20 сантиметров, по горизонтали этот показатель зависит от конструкции профнастила. В обычных условиях такой нахлёст выполняется в одну волну, в более жёстких климатических обстоятельствах – в две. Решение принимается на стадии проектирования в зависимости от климатических условий в регионе строительства.

Схема крепления листа профнастила на крыше

Для стандартного листа 0,8х1,1 расстояние между винтами составляет 0,5 метра, то есть – на 1 м2 приходится 4 штуки. Но нужно учесть, что по нижней кромке листа первого ряда кровельного пирога крепёж устанавливается в каждую нижнюю полку.

Фронтонные края финишного покрытия крепятся с интервалом порядка 250-300 миллиметров. Кроме того, нахлеста боковые, коньковые и ветровые планки крепятся теми же деталями, увеличивая их удельный расход.

Среднюю величину расхода крепежа принимают равной 8 штукам на квадратный метр, при этом уходит 4 штуки длиной 35 мм, 2 штуки – 20 мм и столько же более длинных, от 50 мм. Но нужно иметь в виду, что этот показатель напрямую зависит от множества факторов:

конструкции крыши;
толщины листов финишного покрытия;
применяемого профиля.

Как не надо крепить профнастил на крыше, показано в видеоролике:

Крепление профлиста саморезами на крыше – один из важнейших моментов для устройства кровли и это нужно учитывать при её монтаже.

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Определение количества крепежа на один лист профнастила

Проще всего было бы ответить на этот вопрос простым пересчётом. Если на 1 квадратный метр кровли идёт 8 саморезов, а его площадь составляет: 0,8 х 1,1 = 0,88, логично сделать пересчёт таким образом: 8 х 0,88 = 7 штук с округлением. Но считать удельный расход крепежа в данном случае просто нет смысла, гораздо проще сосчитать общую площадь кровли и воспользоваться общепринятой нормой расхода на квадратный метр. Эта величина всегда рассчитывается при проектировании строения. Кроме того, такой расчёт делается с учётом особенностей и размеров профиля.

Как правильно крепить профлист саморезами

Монтаж гидроизоляции и обрешётки для профнастила

Опорная поверхность для финишного покрытия – обрешётка – делается из доски толщиной 25 миллиметров или листовых материалов вроде фанеры, ДСП, ОСП или других подобных. Материал крепится к стропилам гвоздями или саморезами. Поверх обрешётки устанавливается гидроизоляция, чаще всего для этого используется рубероид, но не исключено применение толстой полиэтиленовой плёнки.

Наглядно про монтаж профиля из профнастила – в следующем видео:

Установка производится в следующем порядке:

Обрешётка из доски бывает двух видов – разреженная или сплошная. Последняя выполняется с расстоянием между досками до 5 сантиметров, шаг набивки разреженной предусматривает расстояние между досками до метра в зависимости от формата листов финишного покрытия.
Доски набиваются, начиная от нижнего края стропильной системы горизонтально.
Две или три доски в подконьковом пространстве устанавливаются вплотную без зазоров.
Поверх обрешётки устанавливается гидроизоляция из рубероида. Настилка начинается от нижнего края кровли. Листы укладываются с нахлёстом до 15 сантиметров, стык проклеивается строительным скотчем или соединяется с использованием битумной мастики.

Основной задачей гидроизоляции является герметизация опорного основания для финишного покрытия и отвод конденсата из подкровельного пространства.

Такое строение покрытия применяется при установке «холодной» кровли. Для тёплой нужно формировать кровельный пирог с использованием утеплителя и парозащитных плёнок. Применение утепления кровли снижает расходы на отопление до 20-30 %.

Как изготовить обрешётку под профнастил из листовых материалов На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Причины протечек кровли

Такое явление может быть только в результате ошибок при монтаже или прорывы в изолирующем материале. Имеет значение также ровная укладка гидроизоляции на обрешётку. Если наблюдается вспучивание материала в отдельных местах – протечки неизбежны, и прежде всего – от конденсата, даже при условии идеальной настилки финишного покрытия.

Второй причиной протечек может быть некачественная обрезка листов, приводящая к деформации и потере плоскостности кровельного материала.

Монтаж кровельного покрытия

Крепление профнастила саморезами на крыше, как уже упоминалось выше, производится с левого нижнего угла ската. Работы производятся в следующем порядке:

В первую очередь по нижнему краю обрешётки устанавливается капельник – специальная планка для отвода конденсата из подкровельного пространства в дождеприёмники.
Первый лист укладывается на обрешётку параллельно стропилам, при этом формируется величина свеса. Для стандартного листа он должен быть не более 40 сантиметров.
Правильное крепление профнастила на крыше саморезами производится с учётом вышеизложенных требований – установка в ручей под прямым углом.

Схема установки профлиста на крышу Это может быть интересно! В статье по следующей ссылке читайте про то, как делается кровля из профнастила.

Второй лист устанавливается с боковым нахлёстом в одну или две волны, что зависит как от свойств покрытия (толщины), так и условий эксплуатации кровли, характерных для региона строительства.
Дальнейший монтаж выполняется в шахматном порядке до полного покрытия ската.
Таким же образом укрывается второй скат, после чего устанавливаются ветровые планки.
Последней выполняется операция по монтажу коньковой планки, окончательно формирующей финишное покрытие кровли.

Резка профлиста

При необходимости подгонки отдельных карт по месту установки, применяются различные способы. Следует сразу оговориться, что способы резки могут быть различными, но следует сразу предостеречь от использования технологий, приводящих к нагреву листа, например – разделку болгаркой. При этом происходит отслоение лакокрасочного покрытия, приводящее к дальнейшему его разрушению в ускоренном режиме.

Следует использовать другие доступные методы: ножницы по металлу ручные или механические или электролобзик.

Резка профлиста ножницами по металлу

Какие саморезы пригодны для монтажа кровли профнастила

Для такого покрытия используется специальный крепёж. В России саморезы для кровли из профнастила производятся с учётом требований ГОСТ 17917-86. Отличительная особенность таких винтов заключается в наличии буровой части на переднем конце, позволяющей производить сверление материала в процессе заворачивания винта. Вторая особенность – головка выполняется шестигранной формы, на торце наносится горячее клеймо производителя. Имеется также опорная шайба с пластиковой прокладкой под ней. (См. рис.2.)

Использование другого крепежа, как правило, приводит к многочисленным протечкам кровельного покрытия.

Это может быть интересно! В статье по следующей ссылке читайте про проект дома с волнистой крышей.

Заключение

Несмотря на кажущуюся простоту, монтаж профлиста требует наличия определенных навыков и опыта – начиная со знания, как правильно «перевязать» карты между собой и заканчивая навыком правильного вкручивания саморезов – чтобы они заходили на нужное расстояние. Поэтому, монтажные работы надо доверять профессионалам, которые выполнят их быстро, качественно и с гарантией.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/pravila-krepleniya-profnastila-samorezami-na-kryshe/
