Как правильно закрепить стропила на односкатной крыше?

Как устроена стропильная система односкатной крыши и правильное крепление стропил

Односкатная крыша представляет собой один из вариантов устройства крыши, который считается самым оптимальным, а также экономичным.

Это скат, плоскость которого уверенно опирается на те или другие несущие строения.

Если говорить другими словами, то с такой крышей вы не сможете сделать идеально горизонтальные потолки.

Обычно односкатную крышу делают при строительстве гаражей, небольших хозяйственных построек, а также бань. Более подробно о монтаже односкатной крыши вы можете прочитать здесь.

Устройство стропильной системы

Итак, чтобы конструкция служила длительный период времени, была крепкой, а также надежной, стоит подумать не только о фундаменте, но и о крыше. Строительная система такого элемента играет огромную роль, ведь именно крыша берет на себя негативные моменты от изменений погодных условий, а также других ситуаций.

Стропильная система односкатной крыши должна характеризоваться определенными требованиями, среди которых:

• Жесткость
• Маленький вес
• Качественный материал

Такие требования обязательно учитываются, чтобы конструкция служила долго.

Жесткие характеристики элемента играют важную роль, ведь именно с помощью жестких элементов происходит соединение разных деталей. Такие элементы не должны подвергаться процессам деформации, а также распора ни при каких обстоятельствах.

Основанием такой конструкции является треугольник, который делают с помощью специальной надежной рамы. Каждый элемент данной рамы закрепляется один к другому параллельно, а с помощью крепкой фиксации обеспечивается устойчивость всей конструкции.

Стропильная система односкатной крыши: схема

Но, если такие рамы будут плохо прикреплены, будут подвижными, это приведет только к негативным последствиям. Подобная крыша может разрушиться не только от сильного ветра, но и сама по себе.

Если говорить о весе, то эта крыша не должна быть тяжелой. Именно поэтому данная система производится, в большинстве случаев, из дерева. В том случае, если вес достаточно большой, необходимо делать несущее основание из металла.

Есть случаи, когда используют деревья хвойного характера, влажность которых составляет не меньше 18 процентов. Среди обязательных условий при использовании деревьев отметим:

1. Антисептическая обработка
2. Использование антипирентов

Только в таком случае узлы, в области которых происходит точное крепление всей системы, будут отличаться высокой прочностью, а также надежностью.

Высокое качество используемых материалов – одно из главных правил. Дерево должно отвечать следующим характеристикам:

• Применяется 1-3 разных сорта. Важно обратить внимание, чтобы было как меньше трещин, а также сучков. На один метр материала допускается наличие 3 сучков с высотой не больше 3 сантиметров. Трещины тоже допускаются в минимальном количестве, только не по всей глубине.
• Элементы несущего характера желательно делать из деталей, толщина которых не меньше 5 см., а площадь от 40 м2.
• Доски из хвойных деревьев можно применять только с длиной не больше 6,5 метров, а из лиственных деревьев – до 4,5 м.
• Подушки, прогоны, а также мауэрлат желательно изготавливать из деревьев, которые относятся к твердым лиственным породам. Такой материал предварительно стоит обработать с помощью того или другого качественного антисептика.

Конструкция односкатной крыши

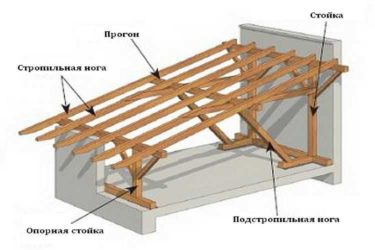

Итак, перед началом изготовления системы очень важно знать, какие ее основные части:

1. Мауэрлат, что можно назвать фундаментом системы. С помощью данной детали нагрузка распределяется равномерно и правильно.
2. Прогон представляет собой элемент, который уверенно скрепляет все ноги стропил. Коньковый вариант находится вверху, а вот боковые элементы расположены по бокам.
3. Стропильная нога устанавливается для определения угла наклона ската, а также для надежности всей кровли, ее внешнего вида. Именно данное изделие фиксирует отдельные детали системы.
4. Затяжка помогает ногам держаться на месте, не раздвигаться. Эта деталь соединяет их в нижней части.
5. Стойки, а также подкосы придают дополнительную устойчивость ногам.
6. Обрешетка представляет собой доски, а также брусья в обрезанном виде. Она набивается перпендикулярно, передает нагрузку на стропильные ноги.
7. Свес всей крыши защищает от попадания осадков.
8. Конек является местом, в котором соединяются два ската крыши. Именно вдоль этого элемента набивается обрешетка, благодаря чему происходит усиление той или другой части крыши.
9. Кобылки используются в том случае, когда длина ног небольшая, в результате чего они создают свес.

Односкатная крыша характеризуется наличием одного ската, который характеризуется наклоном угла от 14 до 26 градусов. В том случае, когда крыша делается для небольшого дома, то пролет не будет превышать 5 см, поэтому рекомендуется делать систему наслонного варианта.

Опор подобной крыши делается на стены внешнего характера, а также на стену, которая существует внутри объекта. Стропильные системы используются в случаях фермы стропильные.

Кровельный пирог, а точнее, его устройство, зависит от того, какой именно окончательный вариант покрытия будет выбран. Но, независимо от материала, этот элемент максимально увеличивает «жизнь» крыши, долговечность.

Односкатный тип требует особенного внимания, так как именно данный этап строительства максимально влияет на климат, который будет конструкции.

Конструкция стропильной системы

Крепление стропил односкатной крыши

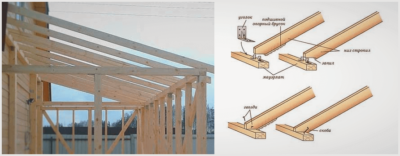

Схема крепления достаточно простая, так как представляет собой параллельно разложенные доски, которые опираются на две стены. Для установки ног используют специальные переходные элементы, которые изготовлены из древесины.

В зависимости от того, какой материал используется, в качестве переходной детали можно применять:

• Мауэрлат. В вышеуказанной системе крыши с одним скатом, это две деревянные балки, которые лежат отдельно и завершают стены.
• Верхняя часть стопы, которая сложена из брусьев.
• Верхняя обвязка всего каркаса.

Хоть конструкция указанной крыши отличается простотой, есть и некоторые тонкости крепления стропил, о которых важно знать.

Дело в том, что узлы, которые применяются, должны учитывать все негативные моменты такого материала, как древесина.

При проектировании следует учитывать решение следующих задач:

• Возможность легкого перемещения деталей из дерева один от другого
• Адаптация к тем последствиям, которые могут быть после просадки каждой стены, для принятия устойчивой позиции
• Исключение всех возможных причин нарушения того или другого соединения

Крепление треугольников происходит по схеме: горизонтальная сторона устанавливается на мауэрлат, фиксируется. Очень важно чтобы она имела достаточно много площади для состыковки с другими элементами.

Стропильные ноги важно установить под определенным углом к элементам опорного характера. Стоит понимать, что двух точек достаточно мало для прочного крепления, поэтому есть методы, которые применяются для избегания негативных последствий.

Прежде всего, важно увеличить общую площадь взаимодействия стропилины, а также опорной детали с помощью:

• Выбрать врубки
• Запилить верхние, а также нижние края ног. С помощью таких действий можно легко создать опорную площадку, повысить устойчивость.

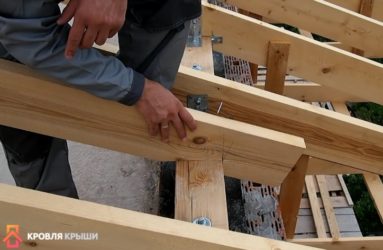

Крепление стропил

Шаг стропил

Расстояние между стропилами односкатной крыши рассчитывают в зависимости от того, какой выбран материал, а также сечение. Такие расчеты стоит делать на этапе проектирования, используются строительные нормативы, правила.

Расчет для вышеуказанного варианта крыши очень простой. Здесь не существует стоек, а также раскосов, в результате учитывается исключительно стропила односкатной крыши.

Обычно, для такой крыши, применяется материал из дерева хвойных пород, фактор влажности которых составляет приблизительно 20-22 процента. Такие доски должны характеризоваться ровностью, отсутствием синевы.

Каждый кровочный материал характеризуется своими особенностями, поэтому отличается и шаг стропил:

1. При использовании профнастила расстояние зависит от размера листа. Обычно, шаг балок составляет не меньше 60 см и до 90 см. При большем расстоянии используются дополнительно доски с большим сечением- 150 мм. Важно учесть применение обрешетки, сечение которой должно составлять 30*100 мм, а монтирование проводится с учетом пролета не меньше 50 см.
2. Керамическая черепица часто применяется, но учитывается ее вес. Балки для такой системы предварительно просушиваются. При определении размера шага следует учитывать длину досок. При максимальной длине стоит делать минимальное расстояние между стропилами. Это же правило используется при минимальной длине балок – большое расстояние шага. Обычно, безопасным шагом считается 80 см.
3. Под металлочерепицу, которая используется намного чаще, нежели два вышеуказанных материала, используются балки с маленьким сечением. Шаг в таком случае равняется числу от 60 до 90 сантиметров. Брус стоит использовать с сечением около 50*150 мм.
4. При использовании ондулина стоит понимать, что это кровля мягкого типа в форме листов. Балки следует ставить с расстоянием, которое не будет меньше 60 сантиметров, но и не больше 90 сантиметров. Сечение бруса – 50*200, а также можно применять 50*150 мм. При использовании меньшего сечения можно ожидать негативных моментов, так как такое сечение не сможет обеспечить высокой прочности ногам.
5. Под шифер, который используется очень редко, используются стропильные ноги с сечением 50*100,50*150. Шаг – не меньше 60 сантиметров, а также не больше 80. В этом случае шаг отличается в зависимости от конструкции крыши.

Таблица шага стропил

Монтаж стропильной системы

При решении самостоятельно выполнить монтаж стропил односкатной крыши, стоит сначала подготовить все элементы, а также обработать специальными средствами.

Доски стоит уложить с двух сторон определенной кровли и заложить в пазы.

Между брусьями рекомендуется натянуть несколько бечевок и тщательно оценить пространство наклона.

Только после этого важно прикрепить несколько крайних стропил.

После расчета, проектирования, существуют определенные этапы монтажа:

• Монтаж несущего бруса. Большой брус укладывается вдоль стены объекта. Предварительно его стоит остругать, пропитать антисептиком. По торцу стены важно уложить рубероид, на него монтировать брус по уровню с помощью анкерных болтов.
• Обработка бруса, стропительных элементов. Планируется вылет доски над свесом крыши – уровень около 40 см на каждую сторону, в зависимости от угла наклона. Важно учитывать, что чем круче будет угол, тем меньше стоит делать вылет. При использовании металлочерепицы, а также профнастила шаг составляет 120 сантиметров. В случае, когда ширина материала кровли больше 6 метров, шаг рекомендуется уменьшать до 1 метра. Доска врезается для прочности в мауэрлат.

Как видно, процесс нельзя назвать сложным, а при учете всех правил, можно самостоятельно смонтировать данный объект.

Монтаж односкатной крыши

Альтернативный метод монтажа

В данном видео вы узнаете всё о стропильной системе односкатной крыши:

2017-02-13

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/stropilnaya-sistema-odnoskatnoj.html

СтройкаДиалог

Еще совсем недавно форма односкатной крыши была приоритетом многоэтажных зданий при строительстве спортивных сооружений, торгово-развлекательных центров. К ее устройству прибегали застройщики, возводя дачные домики, а также хозяйственные постройки: гаражи, баньки, веранды. Однако современные веяния в архитектуре предлагают использовать такую конструкцию крыши и в проектах жилого малоэтажного строительства. Поиск оригинальных идей часто приводит к решению строить в современном и лаконичном стиле хай-тек или скандинавской стилистике. В этих вариантах односкатная крыша становится особенно актуальной.

Единственный скат такой крыши опирается на несущие стены, которые отличаются разной высотой. Подобный вид оформления верхней части строения – простой по устройству и экономичный по затратам. Выполнить стропильную систему односкатной крыши своими руками не составит особых сложностей застройщику, если ему не впервой держать в руках строительный инструмент. Однако, чтобы достичь желаемого результата, необходимо разобраться, как монтируется стропильная ферма односкатной крыши, какую последовательность работ нужно соблюдать и какие факторы учитывать. В эти тонкости мы и хотим посвятить заинтересованного застройщика.

Расчет стропильной системы односкатной крыши

Важную роль в устройстве односкатной крыши играет правильно выбранный уклон, от него зависит надежность конструкции. В зимнее время, в период обильных снегопадов, крыша испытывает серьезные нагрузки, оказывают на нее большое давление и атмосферные явления в виде дождей и ливней. Поэтому для районов с обильными осадками нормы и правила рекомендуют соблюдать угол наклона ската до 45 градусов.

Стропильная ферма должна не только противостоять снеговой и ветровой нагрузке, но и выдерживать собственный вес и вес кровельного покрытия.

Поэтому при определении минимального значения наклона учитывают:

• среднемесячный уровень осадков в местности строительства;
• применяемый кровельный материал;
• площадь строения;
• особенности вентиляции.

Если вы планируете настилать кровлю из металлочерепицы, то рекомендуемый угол наклона должен составлять 35, для шифера – 20 –30 градусов. Диапазон этого показателя для профнастила колеблется от 8 до 20 градусов, и действует поправка на погодные условия. Металлические фальцевые кровли настилают при уклоне ската, который варьируется в пределах 18 – 30 градусов.

Рассчитывая угол наклона ската, принимают во внимание и расположение будущего строения. Дом нужно размещать наклоном крыши к наветренной стороне, здесь же обустраивать водосточную систему.

Серьезное значение в расчете имеет такой показатель, как расстояние между стропилами односкатной крыши. При слишком большом шаге между элементами стропил не удастся добиться устойчивой конструкции к внешним влияниям. При необоснованно малом шаге каркас приобретает значительный вес, оказывая давление на несущие стены и основание дома.

Правильно рассчитанный шаг, сечение всех элементов фермы, длина стропильных ног, применяемые варианты узлов крепления – все эти параметры в совокупности создают надежную стропильную систему.

Немаловажную роль играет длина пролета здания и вес кровельного материала, от этих показателей зависит количество устанавливаемых стропил и необходимость установки дополнительных опор для стропильных ног.

Чтобы правильно выполнить эти расчеты, на помощь застройщикам приходит интернет. В сети можно найти специальные программы, которые в считанные минуты сделают верные вычисления, и вы получите оптимальный вариант параметров будущей стропильной фермы.

Stroy-calc — Профессиональные строительные калькуляторы

Устройство стропильной системы односкатной крыши

Нужный уклон кровельной конструкции достигается разницей в высоте торцовых стен, и для этого существует два способа решения:

• выполнить кладку одной из стен выше на расчетную величину;
• на одной из одинаковых по высоте несущих стен установить подпорные стойки, наверх уложить прогон, на который при устройстве стропильной системы будет опираться верхняя часть стропил.

Рассматривая первый вариант, в котором кладка одной стены выполнена выше, последовательность работ будет складываться из следующих процессов:

1. На обе несущие стены укладывают балки мауэрлата и крепят их с помощью анкеров, которые забивают в стену или закладывают предварительно в кладку. В качестве материала для этого элемента выбирают брус из хвойных пород дерева сечением 100х100 мм либо 150х150 мм. Под стропила в уложенных балках вырубают специальные гнезда. Мауэрлату требуется надежная защита от влаги, поэтому обязательно выполняется гидроизоляция.
2. Монтируют стропила, соблюдая шаг 60 – 70 см. Данная величина шага позволяет накрывать односкатную крышу любым материалом. Для легких кровельных систем в качестве материала для стропил подойдут обрезные доски. Их укладывают, вынося за стены на расстояние 40 – 50 см. Такие свесы обеспечат защиту стен от осадков. Если же стропильные ноги имеют большую длину, то рекомендуется использовать прочный клееный брус, который не подвержен деформациям и способен выдерживать серьезные нагрузки.
3. Устанавливают подпорки. Этот элемент предусматривается в том случае, если значение длины стропильных ног превышает 4,5 метра.
4. При ширине строения больше, чем 4,5 метра потребуется монтаж дополнительных стоек. Их упирают на балки, которые в свою очередь нуждаются в усилении, для чего используют раскосы или подстропильные ноги.
5. Затем крепят на стропила обрешетку. Она обеспечит жесткость конструкции каркаса односкатной крыши. Толщина обрешетки и шаг между элементами предусматривается в зависимости от выбранного кровельного покрытия. Мягкая черепица и рулонная кровля требуют создания обрешетки из фанерных кровельных листов.

Как закрепить стропила на односкатной крыше при равных по высоте стенах? Установка стропил требует монтирования дополнительных вертикальных элементов. Как и в первом случае, не обойтись без мауэрлата, который помещается на верхний ряд кладки из кирпича или на специальный армопояс. Предварительно выполняется укладка гидроизоляционного слоя. На одной из стен монтируют в вертикальной плоскости стойки, поверху которых обустраивается прогон. Далее работы проводятся аналогично с первым вариантом: собирается каркас. Сначала ведется установка стропил односкатной крыши, затем монтируется обрешетка.

Если односкатная крыша строится над жилыми помещениями, то обязательным этапом является пароизоляция стропильной системы и утепление крыши. Часто владельцы применяют так называемую вентилируемую схему, когда между слоями теплоизоляции и влагозащиты существует воздушная прослойка, а по бокам кровли специальные отверстия. Такой подход позволяет свободно циркулировать воздуху, сводя до минимума возможность возникновения конденсата. Устройство вентиляции в значительной степени увеличивает эксплуатационный срок данного вида крыши.

Какие преимущества и недостатки у односкатных крыш

Идеальных конструкций не существует, поэтому каждый вид крыши имеет свои плюсы и недостатки. Достоинством и положительными характеристиками односкатных крыш считают:

• простоту монтажа, что позволяет выполнить работы своими руками;
• небольшой вес каркаса по сравнению с другими вариантами крыш, поскольку он состоит из минимального количества элементов;
• экономия древесины, кровельного материала и доборных элементов, что серьезно сокращает финансовые затраты;
• возможность использования практически любого кровельного материала.
• низкая парусность;
• при среднем уклоне ската до 30 градусов упрощается обслуживание и ремонт кровли.

К преимуществам относят также отсутствие в односкатной крыше ендов и примыканий, которые считаются местами особенно подверженными образованию протечек.

Когда говорят о недостатках односкатной крыши, то упоминают высокую восприимчивость к нагрузке от массы снега и необходимость выполнять дополнительную гидроизоляцию при небольшом уклоне ската, дабы предотвратить возможные протечки. Правильные расчеты уклона, учитывающие погодно-климатический фактор, и верно подобранные элементы стропильной системы (сечение бруса), способны свести к минимуму негативные факторы.

Минусом данного вида крыши считают невозможность устройства мансарды в подкровельном пространстве. Но это касается только строений с небольшим параметром ширины.

К недостаткам относят также неэстетичный вид односкатной крыши. Однако этот недостаток можно превратить в достоинство. Планируя выполнение односкатной крыши с малым углом наклона, реально сделать ее эксплуатируемой. Или выполнить скат, выдающимся за пределы фронтона, чтобы он служил навесом для оригинальной террасы, опираясь на конструкции столбиков.

Еще на заметку застройщику о тонкостях устройства односкатной крыши:

• Крышу рекомендуют устанавливать таким образом, чтобы нижняя часть ската находилась с подветренной стороны.
• Для устройства каркаса нужно использовать только сухой пиломатериал. Применение сырого материала приводит к ослабеванию креплений и расшатыванию конструкции по мере высыхания древесины.
• Деревянные элементы стропильной фермы предварительно обрабатывают огнестойкими составами и антисептическими растворами, уберегая древесину от гниения, образования плесени и насекомых. Таким образом удается продлить эксплуатационный срок строения.
• Конструкции односкатных крыш с незначительным уклоном целесообразно планировать при строительстве домов в южных и степных районах, где выпадает мало осадков, но наблюдаются высокие ветровые нагрузки.

Подводя итог, следует еще раз акцентировать внимание застройщиков, что предотвратить быстрый износ односкатной крыши, можно соблюдая правила ее расчета и строительства, выбирая только качественный деревянный материал для каркаса и принимая все меры по ее защите от неблагоприятного воздействия окружающей среды.

Источник: http://StroikaDialog.ru/articles/krovlya/stropilnaya-sistema-odnoskatnoi-kryshi

Крепление стропил односкатной крыши — Кровля и крыша

Для возведения небольших построек и домов нет необходимости в устройстве кровли сложной конфигурации. В качестве проектного решения может быть принята стропильная система односкатной крыши. При этом схема упрощается, но появляются некоторые нюансы.

Преимущества и особенности односкатной системы

К достоинствам можно отнести:

• простой расчет;
• уменьшение количества узлов и присоединений;
• упрощение монтажа;
• снижение затрат на древесину;
• устойчивость в ветровым нагрузкам;
• ремонтопригодность.

Односкатная крыша устойчива к внешним негативным условиям, незатратна и проста в монтаже

• необходимость возведения высоких продольных стен здания или специальных каркасов;
• сложность использования подкровельного пространства в качестве мансардного помещения;
• располагать дом или постройку на участке нужно так, чтобы в большинстве случаев ветер дул на высокую стену строения (необходимо ознакомиться с розой ветров района строительства);
• угол наклона принимается в зависимости от используемого материала покрытия.

Схема включает в себя следующие основные элементы:

• два мауэрлата;
• стропильные ноги.

Конструкция стропильной системы односкатной кровли

При больших пролетах потребуется устройство своими руками дополнительных элементов, раскрепляющих несущие балки и увеличивающие их несущую способность:

Все элементы изготавливаются из древесины хвойных пород первого или второго сорта. Чтобы правильно выбрать наиболее подходящий материал необходимо обращать внимание на следующие моменты:

• место рубки (лучше выбирать северные регионы);
• время рубки (прочнее будет дерево, срубленное в конце зимы — начале весны).

Расчет системы

Перед тем, как приступать к сборке конструкции своими руками, необходимо сделать расчет и правильно подобрать сечение всех элементов.

Устройство кровли — ответственный процесс, в котором нельзя допускать ошибок.

В зависимости от ширины здания и необходимого сечения стропильной ноги для проектируемого пролета, подбирают конструктивное решение стропильной системы.

Расчет длины стропильных ног

Подбор сечения

При возведении дома профессиональными строителями по заранее подготовленному проекту выполняется расчет по двум предельным состояниям, который определяет высоту и ширину несущих балок по двум требованиям:

Зависимость конструкции от величины пролета

При строительстве частного дома своими руками расчет можно не выполнять, но необходимо учесть рекомендации в зависимости от пролета. Стропила на односкатной кровле всегда наслонные.

1. Пролет до 4,5 метров. Схема предполагает использования цельных стропильных ног, без раскрепления подкосами или стойками. Удобно и пользовать, если планируется устройство мансарды: позволяет увеличить свободное пространство за счет отсутствия промежуточных опор. Рекомендуемое сечение стропил при шаге 0,6 м — 50х150 мм, для шага 1,1 м потребуется увеличение до 75х175 мм.
2. Пролет до 6 метров. В этом случае все зависит от угла наклона и пролета. В некоторых случаях хватит стандартной длины доски или бруса — 6 м. При большом угле наклона и пролете приближенном к 6 м потребуется стыковать стропильные ноги по длине. В качестве дополнительной опоры предусматривают подкосы (подстропильные ноги). В месте примыкания подкоса к стропилу стыкуют ногу по длине. Рекомендуемое сечение при шаге 0,6 м — 50х200 мм, при шаге 1,1 м — 100х200 мм.
3. Пролет более 6 метров. В этом случае нужно сделать промежуточные стойки, которые возьмут на себя часть нагрузки и уменьшат провисание балки. Правильно устанавливать опоры так, чтобы каждый пролет стропильной ноги был менее 6 метров. Расчет в этом случае выполняют как для многопролетной балки с учетом промежуточных опор. При строительстве своими руками сечение берут так же как и для пролета до 6 м (предыдущий пункт). В этом случае все стропила являются составными.

Если между стропилами планируется своими руками укладывать утеплитель (теплый чердак, мансарда), то расчет учитывает минимальную высоту балок.

Толщина утеплителя не должна быть больше высоты стропильных ног для пенополиуретана, пенопласта и экструдированного пенополистирола.

Если планируется укладка минеральной ваты, то дополнительно учитывают вентиляционный зазор 5 см. Частично его обеспечивают за счет несущих балок, а частично за счет контробрешетки, которая монтируется поверх них.

Подбор шага балок

Шаг стропильных ног зависит от следующих факторов:

Таблица сечения стропил в зависимости от их длины и шага

• нагрузка на кровлю и пролет;
• тип теплоизоляционного материала;
• наличие мансардных окон.

В первом случае зависимость обратно пропорциональная. Конструкция односкатной крыши предполагает уменьшение шага стропиловки при увеличении пролета или нагрузки. Для типа утеплителя можно привести следующие рекомендуемые значения расстояния между стропилами в свету (в чистоте):

• пенопласт и экструдированный пенополистирол — 0,6 м;
• минеральная вата — 0,58м;
• пенополиуретан — шаг не зависит от утеплителя.

При проектировании мансарды и использовании в качестве источников света мансардных окон потребуется в местах их установки обеспечить шаг стропил на 4-6 см больше ширины окна.

Угол наклона

В зависимости от используемого типа кровельного покрытия допускается принимать разные углы наклона ската кровли. Ниже приведены значения для наиболее распространенных материалов. Важно помнить, что чем круче скат, тем меньше вероятность протечки и нагрузка на элементы, но это усложняет строительство и требует возведения высокой продольной стены.

1. Керамическая черепица. Оптимальный угол наклона — 30-45 градусов, допустимый — 12-65 градусов.
2. Битумная (мягкая) черепица. Оптимальный — 20-45 градусов, допустимый — от 6 градусов.
3. Металлическая черепица. Оптимальный — 20-45 градусов, допустимый — от 12 градусов.
4. Оцинкованная кровельная сталь. Допустимый — от 14 градусов.
5. Шифер. Допустимый — 6-27 градусов.

Чем меньше угол наклона, тем меньше расход материалов на возведение, но при этом увеличивается нагрузка на кровлю и вероятность протечек.

Порядок выполнения работ

После того, как расчет завершен приступают к покупке материала и сборке конструкции.

1. Обработка элементов антисептиком. Можно выполнить уже после установки в проектное положение, но если планируется хранить древесину, нужно обработать сразу после покупки.
2. Гидроизоляция мест соприкосновения материалов с различными свойствами. В месте укладки мауэрлатов на кирпичную или бетонную стену нужно уложить слой рубероида, линокрома или гидроизола.
3. Укладка мауэрлата и закрепление его на стене. Можно выполнять на проволоку, скобы, шпильки, анкерные болты.
4. Укладка стропильных ног. Закрепление их на мауэрлат. Можно крепить с применением скоб, гвоздей или уголков на саморезы.
5. Монтаж гидроизоляции и обрешетки.
6. Укладка утеплителя.
7. Кровельное покрытие.
8. Монтаж нижней обрешетки и обшивки потолка.

Важно грамотно подобрать схему односкатной кровли, сечения элементов, шаг стропил и угол наклона. Соблюдение технологии выполнения работ своими руками обеспечит надежность и долговечность конструкции.

Cтропильная система односкатной крыши: схема
Строительство односкатной крыши выполняется легче, чем другие основы. Мы расскажем, как произвести расчет и монтаж стропильной системы односкатной крыши

Источник: domzastroika.ru

[content-egg module=GdeSlon template=compare]

Стропильная система односкатной крыши обладает целым рядом преимуществ, которые делают ее удачным выбором для монтажа на вспомогательных постройках, гаражах, пристройках к основному зданию.

Преимущества односкатной крыши

Устройство односкатной крыши на постройках различного типа выгодно благодаря целому ряду факторов:

• небольшой вес конструкции;
• невысокая стоимость возведения;
• простая технология монтажа;
• возможность применения широкого спектра конструкционных и кровельных материалов;
• удобство монтажа водосточной системы, дымохода.

Конструкция крыши с одним скатом может быть использована при строительстве дома для реализации оригинальных дизайнерских идей. Кроме того, это излюбленный вариант каркаса кровли хозяйственных пристроек, гаражей, бань, навесов и веранд.

При строительстве отдельно стоящего гаража из кирпича основанием под монтаж кровельного материала могут служить бетонные плиты или металлическая конструкция. Но не менее часто возводится стропильная система из деревянных элементов. Расчет стропил для небольших построек можно выполнить самостоятельно, в сложных случаях рекомендуется обращаться к профессионалам.

Стропила: расчет конструкции и подготовка материала

Схема строительства односкатной крыши предельно проста: стропила перекрывают пролет между торцевыми стенами постройки. Угол наклона ската определяется перепадом высоты стен. Чтобы обеспечить эту разницу по высоте могут применяться два метода:

• кладка одной из противоположных несущих стен, выполняется на большую высоту;
• на одной из стен монтируются специальные подпорки, на которые укладывается прогон для опирания верхних концов стропил.

Первый вариант более всего пригоден при строительстве сооружения из штучных материалов. Второй способ позволяет сэкономить стройматериалы, из которых возводятся стены.

Кровельная конструкция с одним скатом должна иметь уклон не более 50-60°. Оптимальным значением считается угол в 18-35°, но конкретные параметры следует выбирать с учетом различных факторов. Стропильная система должна выдерживать собственный вес и высокие внешние нагрузки – ветровую и снеговую. Интенсивность нагрузок напрямую зависит от угла скатов. Кроме того, следует обратить внимание, при каких значениях возможен монтаж выбранного кровельного материала.

На надежность крыши влияет и шаг стропил. Чем меньше шаг – тем выше расчетная нагрузка, которую может выдержать кровля. Но если шаг установки стропильных ног неоправданно мал, это приводит к увеличению веса конструкции, и, соответственно, нагрузки на стены и фундамент постройки. Слишком большой шаг стропил не позволит создать крышу, устойчивую к внешним влияниям.

Расчет конструкции можно выполнить вручную, но удобнее это сделать, воспользовавшись специальной программой. В разработанном проекте должны быть отражены не только шаг, размеры и сечения элементов, но и схемы выполнения узлов каркаса крыши.

Стропила односкатной крыши для небольших пролетов выполняются из доски или балки. Если пролет превышает 4,5 метра, может понадобиться устройство удлиненных стропильных ног.

Брус и доски для изготовления стропильной системы гаража или другого строения должны быть хорошо просушены и не иметь повреждений, влияющих на прочностные характеристики. Перед монтажом, подготовленные деревянные элементы, необходимо обработать огнебиозащитным составом, чтобы обезопасить каркас от случайного возгорания и продлить срок его службы.

Схема монтажа стропил крыши гаража

Стропильная система кровли гаража при возведении односкатной конструкции может различаться в зависимости от характеристик постройки. На небольшом сооружении достаточно просто уложить стропила, оперев их на верхнюю часть противоположных стен, выложенных из кирпича или блоков. Если предусмотрено строительство гаража с чердаком, то в этом случае поперек пролета необходимо уложить балки (шаг – 1-1,5 м), которые будут выполнять функцию основы для пола. Стропила, как и в первом случае, крепятся к противоположным стенам, но при этом дополнительно усиливаются подкосами – это позволяет обеспечить необходимую жесткость каркаса крыши гаража.

Если коробка сооружения сооружается из кирпича, укладка концов балок и стропильных ног односкатной кровли гаража может выполняться в специальные гнезда, предусмотренные в стенах. При этом крепление балок выполняется к длинным стенам, а стропил – к торцевым. Высокой стеной должна быть стена с воротами гаража. В гнезда предварительно укладывается гидроизоляция из рулонного битумосодержащего материала.

Деревянные стропила для односкатной крыши могут монтироваться непосредственно на стены конструкции, если выполняется перекрытие небольшого пролета, и шаг стропил достаточный, чтобы достаточно равномерно принимать и распределять нагрузку. В остальных случаях стропильные ноги крепятся к мауэрлату.

Требования к мауэрлату достаточно просты: он должен быть прочен, долговечен, прочно закреплен на стене, возведенной из штучных строительных материалов. Теоретически должно выполняться крепление стропил к мауэрлату, смонтированному на армированном поясе стены. Но так как гараж относится к строениям с малыми нагрузками, опорная балка под стропила может быть уложена непосредственно на верхний край стены и закреплена анкерам и вмурованной в кладку катаной проволокой. Мауэрлату требуется надежная гидроизоляция, выполненная из рулонных материалов.

Армопояс стены под односкатную крышу выполняется из железобетона. Для его обустройства следует выполнить дощатую опалубку, закрепить в ней арматуру и установить шпильки. Высота закладных крепежных элементов должна позволять в дальнейшем уложить поверх монолитной балки брус мауэрлата с заранее просверленными отверстиями под шпильки и выполнить крепление гайками, снабженными широкими шайбами.

Источник: https://krovlyaikrysha.ru/kreplenie-stropil-odnoskatnoy-kryishi.html

Как установить стропильную систему односкатной крыши – руководство по монтажу стропил

Среди большого разнообразия видов крыши самой простой и экономной считается односкатная крыша. Конструкция требует минимального количества материалов при простой технологии монтажа. Возведение односкатной крыши может стать хорошим уроком для начинающего кровельщика. Но успеха даже в простом деле можно добиться только при соблюдении строгих технологических предписаний. Для качественного выполнения работы и надежности крыши необходимо знать особенности  и основные правила монтажа стропильной системы односкатной крыши.

Крыши с одним скатом для малоэтажного строительства

Односкатные крыши чаще всего применяются при возведении малогабаритных построек, таких как террасы, гаражи, веранды и помещения бытового назначения. На жилых домах такую кровлю можно увидеть очень редко, чаще всего это сооружения в стиле модерн и хай-тек.

Чердачное помещение под крышей односкатного типа имеет небольшую площадь, поэтому обустроить помещение в этом пространстве очень сложно. В этом случае может возникнуть вопрос, а нужно ли делать перекрытие между чердаком и основной постройкой. Если перекрытие не целесообразно, то можно заменить его распорками и подстропильными ногами. Такой вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши похож на уложенное под углом перекрытие или половину наслонной системы, то есть является конструктивным элементом строения. Для его сооружения необходимы наслонные стропильные ноги. Другими словами, каркас односкатной крыши сооружается из стропилин, которые имеют прочную опору вверху и внизу.

В качестве опоры для стропил односкатной крыши может использоваться следующее:

• Две несущие стены. При этом посредником между элементами стропильной системы и стенами может стать двойной мауэрлат, верхний брус или бревно деревянной конструкции, армированный бетонный пояс, который должен быть  устроен в процессе возведения стен.
• Одна несущая стена и противоположные опоры. Такой способ используется при строительстве пристроек и навесов. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручен к несущей стене, или на гнездо, выбранное в несущей стене. Внизу стропилина опирается на обвязку опорных столбов.
• Два ряда опор. Опорой для верхней и нижней пятки стропильные ноги является обвязка опорных столбов. В этом случае можно использовать опоры в качестве элементов для крепления обшивки и формирования каркаса.

Односкатные крыши рекомендуется использовать над постройками, длина которых не превышает нескольких метров. Однако при усилении стропильной системы опорами, подкосами и прогонами можно перекрывать и более серьезные пролеты.

https://www.youtube.com/watch?v=L_sN9PgA-Co

В частном строительстве чаще всего встречаются небольшие постройки, поэтому стоит поближе познакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно сделать всю работу своими руками, внося необходимые дополнения и изменения.

Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и располагать скат так, чтобы сильным порывом крышу не сорвало.

Примерные параметры элементов односкатной крыши

Изготовить наслонные стропилины можно из пиломатериала 2 сорта. Чаще всего это круглые отесанные бревна, пластины, представляющие собой отесанное в двух сторон бревно, брус или доски, сшитые парой.

Сечение стропилин определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно воспользоваться компьютерной программой.

Но в большинстве случаев эти значения постоянны:

• Стропильный каркас, перекрывающий пролет более 4,5 метров, должен возводиться из бревна и пластин диаметром 18-20 см и бруса сечение 10*15 см или 15*15 см.
• Для пролетов меньшего размера можно строить каркас из бревен и пластин диаметром 12-18 см и брус сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, итоговый размер которых аналогичен требуемому сечению балки.

Очень важно понимать, что сооружать стропильные системы для односкатных крыш не следует из составляющих меньшего размера. Даже для незначительных построек указанные параметры — это самая нижняя граница.

Для изготовления мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крыши большой длины допускается брать брус сечением 8*8 см, бревна диаметром 10 см или сдвоенные доски, итоговый размер которых составляет 2,5*15 см.

Прогоны большепролетных односкатных крыш устраиваются параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют монтаж опор и лежня, опираясь на технологию строительства двухскатной крыши.

При этом происходит не формирование конька, а обеспечивается опора плоскости длинного ската. Для изготовления прогонов используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревна диаметром 13-20 см. При этом можно использовать разные способы крепления стропил односкатной крыши.

Достаточно часто выполняется установка стропил на балки перекрытия, что облегчает монтаж.

Расстояние между стропилами односкатной крыши

Стропила устанавливаются на определенном расстоянии друг от друга, которое зависит от размеров коробки, над которой возводится крыша. Скат, который будет служить опорой стропилинам, нужно разделить на отрезки так, чтобы элементы системы располагались на одинаковом расстоянии друг от друга. При этом следует учитывать размеры используемых материалов и их вид:

• Если для изготовления стропилин использовался брус или пластины, то расстояние между ними должно составлять 1,5-2 метра.
• При использовании сдвоенных досок стропила располагают с шагом 1-1,75 метра.
• Если стропила изготовлены из одинарной доски, то расстояние уменьшается до 0,6-1,2 метра.

Источник: https://kryshadoma.com/stropilnaya-sistema/kak-ustanovit-stropilnuyu-sistemu-odnoskatnoy-kryshi-rukovodstvo-po-montazhu-stropil.html
