Как правильно запилить стропила вальмовой крыши?

В этой статье:

Как строить вальмовую крышу: от разметки до монтажа стропильной системы

Вальмовая крыша отличается от обычной двускатной наличием дополнительных наклонных поверхностей, частично или полностью покрывающих торцовые части крыши.

Разновидностями вальмовой являются полувальмовая, шатровая или состоящая из множества скатов ломаная крыша сложной конструкции. Собственно вальмы – это скаты треугольной формы, наличие которых и стало причиной такого необычного названия.

Разберем особенности строительства вальмовой крыши своими руками на классическом примере.

Конструкционные особенности вальмовой крыши

Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.

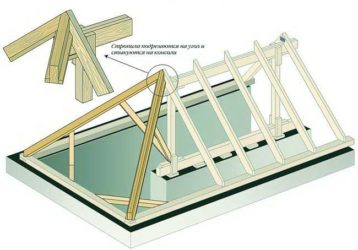

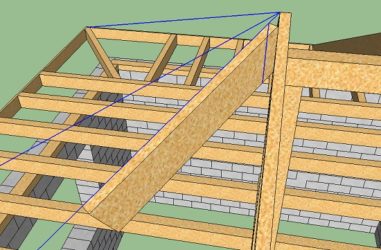

Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Внимание! При возведении кровли необходимо учитывать вынос стропил на 30 – 50 см за пределы мауэрлата для формирования навеса.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Обратите внимание! Если разметка проведена правильно, то размер всех вальмовых стропил будет равен между собой. То же касается стропил центральных и промежуточных.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
Немаловажная часть монтажа стропильной системыпри строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

Обратите внимание! Все элементы стропильной системы должны иметь одинаковое поперечное сечение. Для обеспечения максимальной прочности возводимой крыше рекомендуется использовать брус размером 150 х 50 мм.

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 525 times, 1 visits today)

Источник: http://one-stroy.ru/valmovaya-kryisha-svoimi-rukami/

Как зарезать стропила — Кровля и крыша

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями. Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Классификация стропильных ног

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Специфика изготовления и укладки стропилин

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Источник: https://krovlyaikrysha.ru/kak-zarezat-stropila.html

Стропильные системы вальмовых крыш — расчет, элементы, схема и утройство

Крыша выполняет много функций, поэтому к ее обустройству нужно подходить грамотно и ответственно. Вальмовая крыша – один из наиболее надежных вариантов.

Достоинства:

Способна противостоять сильным ветрам;
Долгое время не деформируются, имея жесткую конструкцию;
Можно сделать карнизные свесы любой длины со всех сторон постройки, что обеспечивает дополнительную защиту фасада от осадков;
Карнизные навесы разрушаются гораздо меньше;
Если дом имеет мансарду, то строение с вальмовой крышей выглядит ниже и красивее.
Можно создать индивидуальный проект.

Недостатки:

Конструкция тяжело устанавливается;
Обустройство крыши обойдется довольно дорого;
Чердачное помещение уменьшается, в дальнейшем трудно будет обустроить в нем мансарду;
Если в крыше есть мансардные окна, то через них может проникать влага в помещения.
Для ее монтажа понадобится нанимать специальную бригаду строителей, потому что одному ее сделать невозможно.

Вальмовая крыша подразделяется на несколько видов:

Четырехскатный стандартный тип – для его установки понадобится прямые брусья. Угловые ребра начинают тянуться от коньков, свесы необходимо располагать на одной высоте.
Голландский полувальмовый тип – имеет укороченные вальмы и в длину они в 1,5-3 раза меньше скатов. Это делается с целью установки вертикальных видов окон в чердачном помещении.
Датский полувальмовый тип – делается вертикальный фронт, а чуть ниже необходимо обустроить торцевой скат. В виде фронта применяются треугольные окна.
Шатровый тип – чаще всего его делают, если крыша имеет квадратную форму. Вальмы этого вида напоминают равнобедренные треугольники, а их ребра соединяются в определенной точке.
Вальмовый ломаный тип – скаты делаются различных параметров, которые могут расходиться под разными углами. Если на доме установлена ломаная вальмовая крыша, то он смотрится эффектно и необычно, в чердачном помещении можно использовать всю площадь.

Устройство вальмовых крыш

Особенности кровли:

Вальмовая крыша – это, по сути, четырехскатный тип кровли.
Торцевые скаты, их называют вальмами, делаются в виде треугольника, они начинаются от карниза до конька.
Скаты сбоку – это трапеция.
Монтировать подобную конструкцию сложно, но результат того стоит.
На стропила, находящиеся по краям, идет вся основная нагрузка, поэтому их усиливают.
Перед тем как приступить к монтажу кровли, необходимо составить проект и все точно рассчитать.
Качество и долговечность конструкции напрямую зависит от выбранных материалов. Чаще всего в этих целях используют древесину сосны либо лиственницы, которую тщательно просушивают и обрабатывают защитными препаратами.

Основные конструктивные элементы:

Опорные доски;
Прогон – балка, крепящаяся к мауэрлату параллельно, что создает дополнительную опору стропильной системе.
Обрешетка;
Мауэрлат – для него подбирается брус 10/10,15/15/ либо 10/15см. Укладывается сверху периметра стеновой панели здания. Предназначен, как опора для стропил, поэтому его необходимо хорошо закреплять. Между ним и стеновой панелью нужно укладывать водонепроницаемый слой.
Подкосы – устанавливаются под опору.
Затяжки;
Рядовые стропила – для прочности в установке используются ригели и стяжки.
Нарожники – их чаще всего стыкуют со стропилами, расположенными по диагонали.
Диагональные стропила их необходимо обрезать после монтажа либо сразу подбираются одинаковые по длине.
Накосные стропила;
Конек – что его монтировать понадобится рейка и отвес.
Само кровельное покрытие.

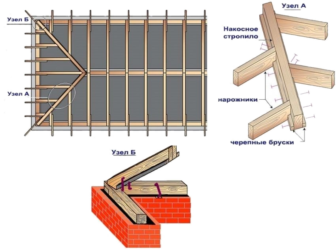

Основные элементы и узлы вальмовой крыши

Проектирование конструкции

Как выбрать угол ската:

Боковые углы и вальмовые скаты чаще всего имеют одинаковый уклон, но могут и различаться. Если уклон одинаков, то нагрузка будет распределяться равномерно.
Угол уклона должен быть от 20 до 45 градусов. Если крыша монтируется в регионах с большой снеговой нагрузкой, то скат делают круче. Если дом будет находиться в месте, где дуют сильные ветра, то уклон должен быть не больше 30 градусов.
Нижние границы скатов будет зависеть и от типа кровли.
Для вальмовых крыш лучше использовать штучный кровельный материал, потому что при монтаже листовой кровли будет много отходов.

Как рассчитывается высота конька:

К коньку будет сходиться промежуточные стропила и они же, только размещенные по диагонали.
Высоту конька следует находить по формуле:Где d – это ширина здания, tqα – угол ската.
Конек должен размещаться строго по оси продольной.

Как определить длину конькового прогона:

Если угол уклона вальмового и бокового ската одинаковый, то длина стропил в центре системы также должна быть одинаковой.
Край конькового прогона должен находиться от торца стены здания на том же расстоянии, что и прогон от параллельных торцов.
Рассчитать длину конькового бруса можно, если вычесть из длины дома его ширину. Находиться он должен только по центру.
Коньковый прогон делается из тех же материалов, что и стропильные ноги в центральной части. Вырезаться вертикальные стойки должны с учетом ширины брусков. Верхний край конька размещается на высчитанной высоте.
Коньковую раму лучше всего усилить, используя диагональные подкосы.

Как определить длину стропильных ног в центре:

Если будет определена высота конькового прогона и его промежуток от мауэрлата, то можно высчитать и длину стропил, находящихся в центре.
Расчет ведется по теореме Пифагора. Нужно высчитать гипотенузу, она и будет длиной стропил в центре. Высота – это катеты, ширина – это основание.
Длина промежуточных стропил рассчитывается точно так же.
Чтобы соединить стропила, необходимо высчитать его угол, по следующей формуле: В=90◦-α.
Соединить их можно и по-другому – внахлест, тогда коньковый прогон будет находиться снизу. Но в этом случае надо рассчитывать размеры и высоту, как стропил, так и стоек. Высшая точка тогда – это прямое пересечение досок, находящихся вверху во всей стропильной системе.
Можно определить и удлинение стропил, если они понадобятся для формирования карнизного свеса. Существует для этого формула: ▲L=k/cos α, где k – это ширина карнизного свеса, а cos α – угол уклона кровельного покрытия.
Общую длину ноги стопил можно найти, суммировав L и ▲L.
Длина ног стропильных по диагонали находится с помощью теоремы Пифагора. Где стропило, находящиеся по диагонали – это гипотенуза с основанием, которая будет равняться ½ ширины дома, а высота приравнивается к длине центральной вальмовой стропилы.

Как определить шаг установки стропил:

Нагрузка на крышу в основном приходится на стропильные ноги. Если их шаг будет небольшим, то в сечении будет использоваться поменьше пиломатериалов.
Определить шаг можно по специальной таблице. Найти ее можно в любой строительной методичке либо форумах.

Расчет нагрузки на стропильные ноги:

Нужно знать следующие параметры:
- Угол ската;
- Вид покрытия крыши;
- Снеговую нагрузку;
- Уровень ветра.
- Высоту строения в коньке;
- Степень открытости земельного надела;
- Шаг стропил.
Определяется нагрузка.

Расчет длины нарожников и шаг их установки:

Чтобы рассчитать эти данные, необходимо знать длину центрального стропила и использовать формулу:

Рассчитав все эти параметры, можно определиться с количеством материала. Чтобы закупить нужное количество кровельного материала, нужно высчитать площадь покрытия: ΣS=ΣL*(2B +4 k), где ΣL –сумма длин стропил, В – длина дома, k – ширина карнизного свеса.

Материалы для установки:

Стропильные ноги из бруса;
Мауэрлат из бруса различных параметров от 100*100 до 150*150;
Коньковые брусы, прогоны, лежаки различных параметров;
Ригели из досок 50*100 либо 50*150;
Кобылки и подкосы из доски 50*100;
Стойки из бруса 100*100 либо 150*150;
Доски подшивные, ветровые или торцевые – 20*100 либо 25*150;
Деревянная обрешетка.
Слой пароизоляции.
Теплоизоляционное покрытие.
Слой гидроизоляции.
Дощечки деревянные для обрешетки.
Сама кровля.

Монтаж крыши

Делается разметка.
Размечается ось по обвязке в высшей точке с торца строения.
Ведется расчет 50% толщины конька.
Ведется установка места размещения первой части всей системы.
Один отрезок мерной рейки необходимо приложить к намеченной оси. Второй край размещается по линии боковой стены. Тем самым находится точка размещения стропильного промежуточного компонента.
Определяется длина стропильного свеса. Размещается брус одной стороной на угол, находящийся снаружи стены, другой стороной на кровельный свес.
Рейка перемещается к краю боковой стены и намечается место закрепления стропил.
Все эти действия повторяются для всех углов.
Ведется расчет.
Проводится монтаж мауэрлата. Для него нужно выбрать брус из дерева разного сечения. Брус должен быть цельным по всей длине, на нем не должно быть трещин и сучков. Этому этапу нужно оказать особое внимание. Его нужно соединять внахлест, а не встык. Углы связываются между собой скобами, металлическими уголками либо пластинами.
Устанавливаются стропила, конек, стойки и боковые балки:
Сначала происходит устройство вертикальных стоек, за счет них будет удерживаться коньковый брус. Элементы крепятся к балке, расположенной по центру, используя систему укосов.
Происходит установка стропил, находящихся по диагонали. Они должны быть похожего размера и длины.
Устанавливаются накосные стропила, затем рядовые. Последние крепятся к коньковому брусу и мауэрлату методом врубки. Чтобы усилить фиксацию применяют стяжки и ригели. Сечение бруса для них должно быть достаточно большим.
Конек крепится к отвесам. Для него выбирается брус небольшого сечения. Конек – это направляющая основная деталь для монтажа всей системы.
К каждой стороне диагональной планки необходимо закрепить нарожник. Он свяжет между собой мауэрлат и накосные стропила.
Все элементы крепятся перпендикулярно к коньку.
Усиливается стропильная конструкция.
По углам кровли нужно зафиксировать шпренгели со специализированной стойкой, которая будет являться опорой для стропильного диагонального компонента.
По затяжке необходимо набить стойки.
Если стропильные элементы, расположенные по диагонали имеют некорректную длину, то нужно вместо единичного бруса использовать двойные балки.
Обустраивается вентиляция. В ветрозащитной пленке делаются небольшие отверстия, чтобы в них мог проникнуть воздух.

Блиц-советы

В процессе разметки лучше использовать замерную рейку, а не рулетку, это позволит избежать погрешностей.
Брус должен быть изготовлен из хвойных пород – это придаст прочность всей конструкции.
Толщина конькового бруса и стропил должна быть одинаковой.
Все измерения выполняются по нижнему краю стропил.
Мауэрлат надо надежно фиксировать и соединять в углах. От этого будет зависеть надежность основания крыши и все ее элементов.
Если используется сборная щитовая конструкция, то опорные балки не нужны, просто ставятся стойки со стропильным шагом.
Если стропила изготовлены не из цельного материала, то на стыки необходимо наложить накладки в 1,5 метра и закрепить их в нескольких местах.
На стропильную систему необходимо уложит следующие слои:
- Пароизоляцию – она крепится к брусьям системы при помощи степлера, а на швы накладывается специализированная герметизирующая лента.
- Утеплитель – его укладывают плотно к брусьям системы снизу вверх. Межу первым слоем и вторым должен остаться зазор в 2 см, чтобы была вентиляция.
- Делается гидроизоляция.
- Монтируется контробрешетка из деревянных планок или брусков. Их сечение должно составлять 5*5 см, если обрешетка состоит из брусков. 20*25 см, если обрешетка делается из деревянных планок. Обрешетка может быть с зазорами или сплошной. Шаг ее буде зависеть напрямую от типа кровельного материала.
- Выбирается тип кровельного покрытия. Лучше всего для этого типа подойдет битумная черепица, шифер, металлочерепица.
- Наружное покрытие.

0,00, (оценок: 0) Загрузка…

Источник: https://orcmaster.com/remont/krysha/stropil/valmovyx-krysh.html

Разметка и распил накосных стропил

Ларри Хон

Прежде чем начинать размечать накосные стропила для вальмовой крыши, необходимо обзавестись инструментом для разметки. Этот инструмент легко сделать самостоятельно из обрезков доски.

Лекало для разметки накосных стропил в вальмовой крыше

Начинайте с куска доски сечением 25х100мм и длиной 60 см или фанеры тех же размеров. Например, если накосное стропило будете делать из доски 5×20, то для лекала используйте 2,5×20 см. Используйте маленький плотницкий угольник или карксный угольник, чтобы чертить линии распила у конька и врубки «птичий клюв».

Если вы используете маленький стропильный угольник, на котором по гипотенузе нанесены метки угла наклона крыши 4, 6, 8 и т.д. (или углы в градусах), расположите его на доску, совместив прямой угол с верхней точкой стропила и соедините точки,

Если вы используете большой угольник для разметки каркаса, то установите его короткую сторону («язык») на метке 4 и длинную сторону («бритву») на метке 17 на одном из ребер доски и проведите линию вдоль «языка» для вертикального распила. Передвиньте угольник вниз по лекалу и начертите вторую вертикальную линию для распила линии каблука врубки «птичий клюв».

Высота над обвязкой (ВНО) у врубки «птичий клюв» для накосного стропила, перед тем как оно будет опущено, такая же как и у обычного наслонного стропила. Возьмите наслонное стропило и отмерьте вниз от верхнего ребра вдоль вертикальной линии к линии посадки «птичьего клюва». Перенесите это расстояние на вертикальную линию каблука врубки «птичий клюв» на лекале. В этой точке, положите один конец маленького стропильного треугольника (или «язык» большого треугольника) вдоль вертикальной линии и начертите линию уровня осадки перпендикулярно вертикальной линии.

Ниже «птичьего клюва», отпилите 15 см нижней части лекала до ширины наслонного стропила. Лекало может быть использовано для разметки свесов стропил, чем размечать каждое стропило по отдельности, с использованием рулетки и мелка.

Прибейте рейку 2,5×5 на верхнее ребро лекала, оставляя контрольную метку «птичьего» клюва видимой сверху.

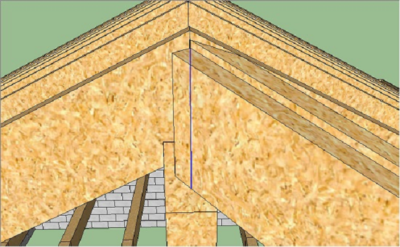

Распил накосного стропила у линии конька вальмовой крыши

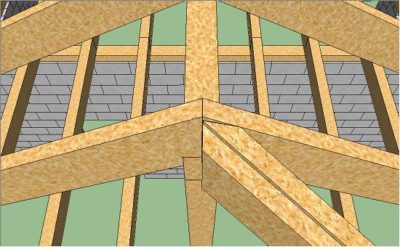

Если у стропил двускатной крыши нужно делать распилы у линии конька одинаковыми, то в вальмовой крыше нужно ещё делать двойные распилы накосных стропил.

Разметка и распил нарожников для вальмовой крыши

Нарожники обычно изготавливаются из доски того же сечения, что и обычные наслонные стропила. Существуют несколько способов разметки нарожников для распила. Поставьте нарожники аналогично стойкам фронтона, как показано на рисунке выше. Начинайте с максимальной длины, не укороченного наслонного стропила.

Затем, вы должны посчитать общую разницу, которая является стандартной разницей в длине между нарожниками. Эта информация может быть найдена в книге с таблицами для стропил. Для наклона крыши 4 к 12 (18,5°) с шагом между осями стропил 40 см, общая разница составит 42 см (см. таблицу ниже).

Если шаг стропил 60 см, то общая разница составит 63 см.

Первый комплект нарожников, самый длинный, будет короче обычного наслонного стропила на эту общую разницу. Посмотрите в чертежах сколько комплектов нарожников нужно для каждого пролета и положите это количество рядом с наслонным стропилом. Для прямоугольного здания с четырьмя накосными стропилами, вам понадобятся доски для четырех комплектов нарожников (то есть всего 8). Затем, расположите доски комплект за комплектом, используя для этого доски, которые короче предыдущего комплекта на приблизительно 30 см. Выровняйте концы уложенных для нарожников досок по стороне будущих свесов.

Нарожники должны иметь свес такой же длины, как и у наслонных стропил, поэтому отмерьте от выровненных концов досок эту длину и проведите линию через рёбра всех досок и пометьте линию распила «каблука». Свесы стропил отпиливают по длине после установки, поэтому оставьте их, по крайней мере, на 5-7 см длиннее, чем это нужно.
Потом, от вертикальной линии распила соединения с коньком не укороченного наслонного стропила, отложите назад общую разницу для первого комплекта нарожников.
Укоротите этот комплект на половину ширины стропила под углом 45° (3,5 см для 5х доски), и
проведите линию через верхние ребра нарожников в этом комплекте.
Поставьте диагональную стрелку, указывающую направление бокового распила для каждой пары нарожников в комплекте, которые будут прибиваться к противоположным сторонам накосных стропил.
Отмерьте вниз общую разницу между нарожниками для следующего комплекта, и далее аналогично.

Используя лекало для наслонных стропил, разметьте вертикальный боковой распил и «птичий клюв». Так как нарожники идут парами, вертикальный распил для стыковки с накосным стропилом размечается на противоположных сторонах досок для стропил.

Сделайте распил и сложите нарожники в соответствующий штабель, чтобы их можно было перенести к углам и положить на потолочные лаги. Короткие нарожники прибиваются к двойной верхней обвязке гвоздями 90 мм, забитыми через боковой распил.

Некоторые опытные плотники выработали экономный способ распила нарожников. Они делают один вертикальный распил и получают два нарожника. Это делается из достаточно длинных досок для длинного и короткого нарожника. Разметьте самый длинный нарожник с «птичьим клювом» на верхнем ребре доски и самый короткий — с птичьим клювом на нижнем ребре, как показано на рисунке выше.

Разделы книги ларри хона «очень эффективный плотник»

Источник: https://eplan.house/larry-haun/krysha/razmetka-i-raspil-nakosnyh-stropil

Как правильно делать вырезы в стропилах каркасного дома?

Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос о том, как правильно делать вырезы в стропилах дома. Если внимательно изучить материал, опыт бывалых строителей, то окажется, что делать их достаточно просто.
Для того, чтобы вырезы в стропилах не ставили вас в тупик, я и пишу эту статью.

При написании статьи я опирался на статью опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал по подобию, но со своими размерами, в метрической системе и без строительного калькулятора (не у каждого есть калькулятор), плюс немного изменил схему подсчета (так как, опять же, калькулятор есть не у всех). Для российских реалий эта статья стала более адаптированной.
_______________________________________________________________________________

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня.
В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

(я покажу, как все подсчитать вручную, без калькулятора – прим. переводчика)

Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.

Подробнее смотрите на видео:

(для тех же, кто понимает по-английски – прим. переводчика)

Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски.

Ширина здания, к примеру, будет 8,8 метров. (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):

Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть толщину коньковой доски, иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.

Считаем общую ширину здания без коньковой доски: 8,8 метров – 0,05 метров (50 мм) = 8,75 м.

Теперь нужно разделить полученный результат на 2, чтобы получить «пробег» (Run) каждой стропилины.
Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м.

Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).

Раз наша крыша имеет уклон 6/12, а значит, подъем у нас в два раза меньше, чем пробег (т.к. 6 в 2 раза меньше 12).
Считаем подъем: 4,375/2 = 2,187м. (пол миллиметра округлим)

Теперь мы можем подсчитать диагональ, т.е. длину стропила от коньковой балки до обвязки стены (не всего стропила, т.к. пока не учитывается свес). Диагональ является гипотенузой, а все помним, как она считается.

Считаем диагональ:Пробег(«2)+Подъем(«2)=Диагональ(«2) («2) — я обозначил «в квадрате».19,1406 + 4,7851 = Диагональ(«2)

Диагональ = квадратный корень из 23,9257

Диагональ = 4,891 = 4 метра 89 см 1мм

Шаблон стропилины.

Следующий шаг после расчетов – изготовление шаблона для стропил. Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).

Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.

Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)

Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.

Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. параллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.

Как нарисовать такую линию по альтернативному угольнику Swanson, покажет следующее короткое видео:

Я лично свой угольник Swanson очень люблю, он мой верный помощник в стройке с самых первых дней.

Итак, «птичий клюв» начинается с этой линии. Если вы строите и у вас нас четких размеров стропил и резов (проекта), вы должны выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. на нижнем фото слева снизу). Канадские коды требуют, чтобы размер этого пила был как минимум 38 мм.

Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).

По мнению автора, это самый быстрый способ отметить этот рез (на фото выше). Для этого нужно перевернуть угольник на 90 градусов к предыдущему пилу и прижать бобышки к доске, при этом медленно ведя угольником в сторону верха стропила, пока от начертанной линии и углом доски по направлению угольника не будет нужного расстояния (в оригинале было 4 дюйма).

Существует и другой метод (на рисунке ниже).

Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.

Давайте рассмотрим наш случай.

Возьмем для примера, что у нас стропила из доски 200×50мм. Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм. В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено.
А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):

Считаем «подъем» в реальности

Да, у нас уже есть размер «подъема» и он равен 2,1875 метров. Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).

Сначала нужно добавить к нашему «подъему» так называемый H.A.P., который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).

Считаем наш H.A.P: 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.

Теперь к нашему подъему (2,1875 метров) добавляем H.A.P (0,1635 м.), получается 2,35 м.

Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.

Высота доски под конек: 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.

P.S. Автор текста советует делать высоту доски чуть меньше, ведь в реальном мире доски неидеальны, а подрезать доску потом куда сложнее, чем как-то под нее что-то подкладывать.

Находим полную длину стропил

После всей этой кутерьмы хотелось бы узнать длину ВСЕГО стропила, т.е. с карнизным свесом. Тут все просто.

Например, нам нужен свес 80 см, значит, при крыше 6 к 12 вниз свес опускает на ½ от длины свеа, т.е. 0,4 метров.

Считаем диагональ свеса = 0,16 (0,4 в квадрате) + 0,64 (0,8 в квадрате)= 89,5 см

Итого полная длина каждого стропила со свесом = 4 метра 89 см 1мм + 89 см 5 мм = 5 метров 78 см 6 мм.

Маленький бонус к тексту.
Угольник Swanson заслуживает отдельного видео (ниже). А для тех, кто проникся им и решил купить, обязательно иметь под рукой перевод книги, которая идет с ним в продаже на англ. языке.

Лично мне он очень помог при постройке моего каркасника.

Итак, надеюсь, после прочтения этой статьи вам стало гораздо понятнее, как правильно делать вырезы в стропилах вашего каркасного дома. Если остались еще вопросы, обращайтесь.

Напомню, что можно не заморачиваться с расчетами стропил и просто заказать строительство у проверенной строительной бригады. Я с радостью вам помогу это сделать.

Источник: http://KarkasGid.ru/kak-pravilno-delat-vyrezy-v-stropilax/
