Как прибивать гибкую черепицу?

Гибкая черепица: укладка своими руками и секреты монтажа

Время чтения: 7 минутНет времени?

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Если в качестве кровельного материала выбрана гибкая черепица, укладка своими руками может осуществляться силами домашнего мастера без помощников. Не следует путать гибкую кровлю с мягкой, которая представлена в виде рулонных материалов, применяемых для плоских крыш.

Монтаж гибкой черепицы самостоятельно

Обзор, виды, характеристики, плюсы/минусы

Ввиду крайне простой конструкции, которую имеет гибкая черепица, укладка своими руками сложностей не представляет, даже для непрофессионала. Этот кровельный материал выпускается в виде гонтов:

• прямоугольный лист стеклохолста с битумной пропиткой;
• нижняя часть обработана компаундом СБС или природным битумом для приклеивания к сплошной обрешетке, самоклеящийся слой защищен на время хранения, транспортировки полимерной пленкой;
• сверху стеклохолст покрыт аналогичным материалом, присыпанным сланцем, гранитной, базальтовой крошкой или кварцевым песком для повышения износостойкости.

Гонт гибкой черепицы

Гонты разных производителей имеют не одинаковые размеры (средний формат 1 х 0,35 м), толщину 3 мм. Рисунок черепицы бывает нескольких видов:

• ромбы;
• кирпичи;
• дранка;
• прямоугольники разного формата;
• соты или чешуйки.

Разновидности гибкой черепицы

Цвет гонтов может быть мультихромным или монохромным, отличается в каждой коробке. Поэтому перед укладкой весь имеющийся материал из разных коробок перемешивают в случайном порядке. Максимальной художественной ценностью обладают гибкие черепицы фирм Шинглас, Тегола либо с 3D эффектом любого производителя. Самоклеящийся слой не обеспечивает надежность фиксации гонтов, поэтому кровля дополнительно крепится к обрешетке гвоздями.

: как выбрать гибкую черепицу

Статья по теме:

Ондулин: цена за лист, размеры. В отдельной публикации представлен подробнейший обзор по этому виду кровельного покрытия, проведен анализ цен и производителей, а также нюансов монтажа.

Подготовительные работы

Если в проект кровли заложена гибкая черепица, укладка своими руками должна начинаться с определения количества облицовочных, доборных, расходных материалов. Следует убедиться, что нижняя часто кровельного пирога собрана в соответствии с требованиями для этого покрытия.

Расчет

Перед покупкой нужного количества гонтов, планок, едновных ковров, коньков, прочих доборных элементов, крепежа необходим расчет для обеспечения запаса материалов. Примерный расход составляет:

• гонты – в коробке содержится 1,5 – 3 м2 в зависимости от размеров с учетом нахлестов (указывается производителем на каждой коробке), обычно необходим 5% запас;
• мастика – 200 г/м для ковра ендовы, 100 г/м для торцов, 750 г/м для узлов примыкания;
• гвозди – 80 г/м2 при выборе метизов с 3 мм стержнем, 9 мм шляпкой длиной 3 см с гальваническим покрытием.

Расход материалов

Полезная информация! Подложка необходима для создания сплошного подкладочного ковра при уклонах скатов меньше 18 градусов либо обработки периметра скатов при уклонах больше указанного значения. Изготавливается из 2 мм полиэстера с битумным покрытием или выпускается в виде 2 мм гидробарьера ОС ГЧ без присыпки.

Ковер ендовы имеет каменную присыпку по аналогии с гонтами, планки примыканий, свесы карнизные, фронтонные сделаны из специальной стали. На сайтах ведущих производителей в обязательном порядке имеются калькуляторы расчета количества материалов для одно-, многоскатных, вальмовых, шатровых, мансардных крыш.

Инструменты

Для укладки рассматриваемого кровельного материала достаточно ручного инструмента, присутствующего в арсенале домашнего мастера:

• нож – для кроя битумных материалов;
• ножницы – для резки металлических планок;
• молоток – для крепления гвоздями;
• кисть – для обмазки мастиками.

Инструменты для гибкой черепицы

Полезная информация! В межсезонье, зимой может потребоваться горелка для подогрева битумного слоя. Снижается прочность, повышается трудоемкость, поэтому для самостоятельного монтажа рекомендуется теплая погода без осадков.

 Теория укладки

Для удобства работ на высоте гонты имеют небольшой формат. Они укладываются от свеса к коньку уступом, чтобы каждый верхний ряд нахлестывался на нижний. Ендовы, узлы проходов дымоходов, вентиляционных труб обрабатываются в первую очередь. Затем фиксируются карнизные, фронтонные планки, крепятся кронштейны водостоков. После чего, остается заполнить поверхности скатов гонтами, подрезая их по ширине, длине по мере необходимости.

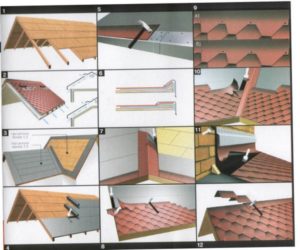

Технология монтажа

Если производится укладка своими руками гибкой черепицы без помощников, достаточно соблюдать нижеприведенную технологию, чтобы избежать шибок, снизить отходы кроя, добиться максимально возможного эксплуатационного ресурса.

Кровельный пирог должен быть подготовлен соответствующим образом:

• пароизоляционная пленка – монтируется на стропила изнутри мансарды/чердака, чтобы предотвратить проникновение влаги к деревянным конструкциям, утеплителю, однако 100% защита невозможна, некоторая часть внутрь все же проникает;
• теплоизоляция – экструдированный пенополистирол или базальтовая вата, размещается между стропилами, частично поддерживается пароизоляционной пленкой от падения внутрь;
• гидроизоляция (ветрозащита) – натягивается сверху утеплителя, позволяет выйти влаге наружу, сконденсироваться на поверхности;
• контррейка – набивается вдоль стропил, обеспечивает вентиляционный зазор, позволяющий отвести сконденсированную влагу с поверхности гидроизоляции потоками воздуха;
• обрешетка – сплошная из плит ОСБ, многослойной влагостойкой фанеры или шпунтованной доски.

Ковер кровельный для битумной черепицы

Важно! Не допускается сплошная обрешетка из необрезной доски, так как отсутствует плоскостность поверхности скатов. Все дефекты будут подчеркнуты гибкой черепицей после монтажа.

Подложка

Ковер подкладки при уклоне скатов 12 – 18 градусов создается сплошным. Для этого ендова оклеивается гидробарьером ОС ГЧ вертикально (наклонно), свесы у карнизов этим же материалом горизонтально. Рулонный материал подкладочного ковра приклеивается к обрешетке мастикой горизонтальными полосами снизу/вверх.

Укрывной гидроизоляционный слой

Ширина запуска гидробарьера на каждый скат в ендове 0,5 м. Листы подкладочного ковра имеют нахлест 15 см в соседних рядах и 10 см при наращивании длины в вертикальном направлении. Периодичность фиксации гвоздями 25 см, в нахлесте производится дополнительная обмазка мастикой.

Полезная информация! При уклоне скатов более 18 градусов достаточно обработать ендовы, свесы у карнизов, сопряжения скатов вальмы, мансардных крыш указанным способом. Средняя часть скатов в этом случае подкладочным ковром не обрабатывается.

Установка планок и водостока

Карнизные, фронтонные стальные планки необходимы для усиления этих элементов крыши. На данных участках один край гонтов не имеет нахлеста, поэтому повышается вероятность задиров, открепления во время ветровых нагрузок, обильных осадков. Металлические планки повышают пространственную жесткость обрешетки, монтируются гвоздями (шаг 15 см + шахматный порядок) с нахлестом 3 – 5 см.

Монтаж планок карнизов и фронтонов

В зависимости от конструкции и схемы размещения водостоков у карнизного свеса на этом же этапе могут крепится к обрешетке или карнизным планкам кронштейны, на которых будут вывешиваться желоба водостока.

Облицовка скатов

Чтобы имела максимальный эксплуатационный ресурс гибкая черепица укладка гонтов своими руками начинается с разметки:

• параллельно карнизному свесу или коньку отмечаются линии на всем протяжении ската через 0,8 м для каждых 5 горизонтальных рядов;
• перпендикулярно предыдущей разметки проводятся линии через 1 м для каждого вертикального ряда.

Разметка крыши

Получившаяся сетка позволяет контролировать расположение сторон каждого гонта в ряду, корректировать по мере необходимости. Особенно актуальна разметка для крыш со слуховыми, мансардными окнами, дымоходами, вентиляционными трубами.

Полезная информация! Прибивать гонты по этой сетке не нужно, она создается для ориентира, облегчает работу мастера.

Технология монтажа гонтов включат несколько этапов:

• карнизный ряд – выкраивается из рядовых гонтов (модели Аккорд, Соната, Танго, Трио производителя Шиглас) или коньково-карнизных полос (модификации Джаз, Аккорд, Соната), крепится поверх стальной планки карнизной в 2 см от перегиба;

Карнизный ряд

• первый ряд – при значительной длине ската работы начинают от середины, отступ он карнизного ряда составляет 1 – 2 см для разных модификаций покрытия;

Первый ряд

• последующие ряды – так же от центра, лепестки рисунка смещаются наполовину или в соответствии со сложными узорами лицевой части, нижний край гонта должен располагаться вровень с верхним краем выреза нижнего гонта.

Остальные ряды

Полезная информация! Начиная с третьего ряда, следует выдерживать направление, в котором сдвинуты лепестки гонта. В противном случае уже через несколько рядов общий узор покрытия перестанет совпадать.

Гвозди следует располагать перпендикулярно уклону ската, чтобы шляпка прижимала материал параллельно ему, без перекосов. Утапливать головки метизов не нужно. Схема пробивки присутствует на коробке изготовителя, так как отличается в зависимости модели гибкой черепицы, уклона крыши.

В отсутствие заводского самоклеящего слоя гонты промазывают с обратной стороны мастикой по ширине 10 см от верхнего края. Для нормального отбоя воды фронтонными планками гонты обрезают в 2 см от их края.

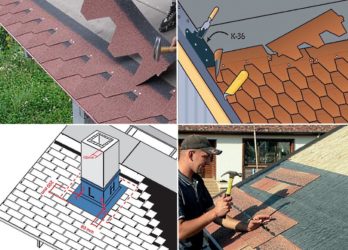

Узлы примыкания

В зависимости от конфигурации крыши, на ней могут присутствовать хребты (ребра, образованные соседними скатами вальмы по аналогии с коньком), переломы (сопряжение скатов на одной стороне дома в мансардной крыше), ендовы (внутренние углы в сопряжениях Г-образной крыши, слухового окна).

Существует два варианта оформления ендов:

• открытый – гонты запускают с обеих сторон на ковер ендовы, гвозди прибивают в 30 см от оси сопряжения, мелованным шнуром отбивают две линии параллельно оси на каждом скате, подрезают кровельный материал по этим линиям, подложив доску, приклеивают мастикой, фиксируют гвоздями в обычном порядке;
• закрытый – гонты с одного ската (обычно с меньшим уклоном) запускают на соседний, гвозди пробиваются в 25 см от оси ендовы, в 7 см от оси на не обшитом скате отбивают линию, параллельную оси ендовы, подрезают гонты, крепят их окончательно, затем к этой линии примыкают гонты второго ската в обычном порядке.

Открытая и закрытая ендова

Примыкания ( к стенам, парапетам, прочим конструкциям) оформляют по треугольным рейкам («штапики»), прибитым в углах сопряжений. Для этого распускают 50 х 50 мм брус, поверхность стены, к которой примыкает крыша, предварительно выравнивается штукатуркой либо шпаклевкой. Затем поверх гонтов приклеивают на мастику кусок ковра ендовы 50 см ширины с запуском на стену 30 см.

Герметизация примыканий гибкой черепицей

Полезная информация! Сверху этот кусок ендовного ковра закрывается металлической планкой-фартуком, верхняя сторона которого вмуровывается в швы кладки или штробу в бетоне.

Дымоходы, вентиляционные трубы лучше оформлять специальными керамическими, стальными доборными элементами. Гонты примыкают к ним либо запускаются внахлест сверху.

Статья по теме:

Мягкая кровля: виды и цены. В отдельной публикации представлен подробный обзор гибкой кровли, ее характеристиках, видах и ценах, а также нюансах монтажа.

Заключение

Таким образом, с учетом вышеизложенных нюансов гибкую черепицу можно смонтировать самостоятельно в одиночку. Все производители печатают на коробках или комплектуют кровельный материал инструкциями, учитывающими особенности конкретной модификации гонтов.

: гибкая черепица: укладка своими руками

Загрузка…

Источник: https://HomeMyHome.ru/gibkaya-cherepica-ukladka-svoimi-rukami.html

Полезные советы по монтажу гибкой черепицы своими руками

Альтернативой традиционному шиферу, металлопрофилю, керамической черепице могут служить кровельные материалы на основе гибких битумных покрытий. Если кровля из гибкой черепицы своими руками монтируется в соответствии с разработанными производителями правилами, обеспечивается эстетическая привлекательность и надежность покрытия. О том, как выполнить работу своими руками, пойдет речь в этой статье.

Основные отличия гибкой черепицы

Гибкая черепица представляет собой материал, схожий по структуре и составу с рубероидом. В основе – пропитанный битумом стекловолоконный холст. Форма черепицы – плиты (гонты) с фигурными лепестками по краю. На тыльной стороне – липкий слой для приклеивания к сплошной обрешетке, а на лицевую сторону наносится мелкая минеральная крошка. Предусмотрено дополнительное крепление гвоздями. После укладки покрытие становится монолитным в результате спекания отдельных элементов под солнечными лучами.

В результате усовершенствования последнего гибкая черепица приобрела следующие качества:

• гибкость: элементы покрытия могут гнуться, что важно для кровель сложной формы;
• легкость: кровля из гибкой черепицы практически не создает нагрузки на конструкцию здания;
• водоотталкивающие свойства гарантируют надежную защиту от осадков;
• продолжительный срок службы;
• привлекательный внешний вид: окрас и форма черепицы после монтажа покрытия напоминает чешую;
• легкость монтажа: технология укладки гибкой черепицы своими руками доступна монтажнику без специального опыта;
• износостойкость: внешний слой содержит мраморные или гранитные гранулы, устойчивые к истираемости.Гибкость битумной черепицы позволяет создавать кровельные покрытия сложной формыСледует учитывать, что мягкое покрытие из битумной черепицы пригодно не только для укладки на кровлю. Можно также оформить фронтон гибкой черепицей, утеплив мансарду изнутри.

Общие рекомендации по укладке гибкой черепицы

Инструкция производителя (с которой необходимо ознакомиться после приобретения покрытия) содержит основные сведения о том, как правильно монтировать гибкую черепицу.

1. Для работы следует выбирать теплое время года при температуре от +5 °С. В противном случае плиты не склеятся с обрешеткой и друг с другом. В условиях низкой температуры битумная черепица становится хрупкой.

2. Если монтаж необходимо выполнить зимой (для частичной замены покрытия), плиты выдерживают в теплом помещении не менее суток. После укладки черепицу разогревают строительным феном, а стыки герметизируют с помощью битумной мастики.

3. Монтаж гибкой черепицы своими руками (видео по теме – в конце статьи) выполняется для кровельных систем с углом уклона не менее 11,3°. В противном случае сход тающего снега замедляется и неизбежны протечки. В таких условиях срок службы покрытия сокращается.

Поэтапное описание монтажа битумной черепицы

Независимо от производителя, методика укладки битумной черепицы одинакова для любого покрытия и состоит из следующих этапов.

Подготовительный этап к монтажу гибкой черепицы

Оформление ендовы подкладочной гидроизоляцией

1.Подготовка основания. Необходимо создать сплошную обрешетку из обрезной доски, лисов фанеры ФСФ или плит OSB. Важно добиться абсолютно плоской и твердой поверхности. Плитные материалы (влагостойкая фанера, OSB) укладываются со смещением рядов, чтобы избежать крестообразных соединений. Между плитами оставляют компенсационный зазор около 3 мм.

2.Устройство вентиляции. Необходимо предусмотреть наличие продухов – зазоров между контробрешеткой и обрешеткой. Между битумной черепицей и утеплителем, накрытым пароизоляционным материалом, должно оставаться пространство для циркуляции воздуха. Отдушины или коньковые аэраторы в верхней зоне крыши должны обеспечивать отток водяных паров.

3.Укладка дополнительного гидроизоляционного подкладочного покрытия. Рекомендуется выбирать материал того же производителя, что и битумная черепица. Монтаж начинают в нижней части каждого свеса и продвигаются к коньку. При этом верхняя полоса должна быть уложена с нахлестом на нижнюю не менее, чем на 10 см. Герметичность обеспечивается битумной мастикой, которую наносят на место стыка. В области труб гидроизоляция должна заходить на вертикальную поверхность минимум на 20 см. Ендовы укрывают сплошной полосой изоляции. При необходимости стыкования двух полос стык устраивают в верхней части с нахлестом в 20 см.

4.Защита свесов и фронтонов. Края кровли необходимо закрыть металлическими планками. Их крепят поверх гидроизоляции. Соседние элементы должны монтироваться с нахлестом в 50 мм. Крепеж в местах стыка должен быть более частым – через каждые 2-3 см. Фронтальная планка должна перекрывать карнизную в местах стыковки.

5.Устройство проходов для антенн, вентиляционных труб. Для этого используют специальные карнизные проходки и фартуки, выкраивают детали из ендового ковра, вырезают защиту из оцинкованного листового железа. Места стыковки обрабатывают битумной мастикой и силиконовым герметиком.

Отделка краев крыши

Важно: сплошная обрешетка из листов фанеры и плит OSB крепится по краям кровли с интервалом 10 см, в местах соединения плит (на стропилах) – 15 см и на промежуточных стропильных ногах – 30 см.

Укладка гибкой черепицы

Для того чтобы покрытие не пришлось поправлять после монтажа, вначале подготавливается схема укладки гибкой черепицы. Это позволит располагать ряды плит ровно. Разметка выполняется с помощью шнура: наносятся горизонтальные линии с шагом 0,8 м и вертикальные – 1,0 м. Следует учитывать, что линии не должны задавать четкий порядок укладки гонтов, они необходимы для корректировки направления рядов.

Укладка битумной черепицы выполняется с соблюдением следующих правил.

1. Упаковки с черепицей выбираются в случайном порядке: это поможет избежать контраста оттенков соседних элементов.

2. Отступив 20 мм от кромки карнизной планки, укладываются карнизные плитки. В качестве стартовых элементов могут быть использованы рядовые плитки с предварительно обрезанными лепестками. Наклейка выполняется после удаления предохранительной ленты с липкого слоя и обработкой остальных мест мастикой.

3. Карнизные гонты крепят кровельными гвоздями (шаг крепления соответствует ширине лепестка) в четырех местах. Для кровельных систем с большим углом уклона требуются дополнительные крепления: еще два гвоздя вбивают по краю каждого листа.

4. Укладка следующего ряда выполняется со смещением лепестков таким образом, чтобы они перекрывали выемки и места стыковки гонтов предыдущего (нижнего) ряда.

   Важно: поверх конькового бруса укладываются пластиковые элементы, обеспечивающие вентилирование подкровельного пространства.

Отделка гибкой черепицей сложных участков

Сложными участками кровли, кроме проходов для антенн, кабелей и дымоходов, могут считаться следующие:

• зоны вблизи торцевых планок;
• ендова;
• коньки.

Способы герметизации кровли в указанных зонах.

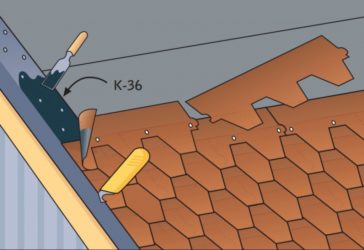

1. Битумную черепицу приклеивают вдоль торцевой планки, отрезав лишнее по линии кромки кровли. При этом на край кровли предварительно наносится битумная мастика (шириной 10 см).

2. Для оформления ендов листы «битумки» могут укладываться внахлест со стороны обоих скатов. При этом необходимо тщательно прогревать листы строительным феном, а места их стыковки обрабатывать мастикой.

3. Чтобы оформить конек из гибкой черепицы своими руками, следует обрезать карнизную черепицу так, чтобы получились прямоугольные листы. После этого «битумка» сгибается под углом, соответствующим углу примыкания скатов, проклеивается и прибивается гвоздями, начиная от одного из краев. Каждый следующий лист перекрывает предыдущий на 50 мм, закрывая гвозди.

   Отделка конька «битумкой»

Полезные советы по монтажу гибкой черепицы

У начинающих монтажников кровли могут возникнуть вопросы о том, как сделать лазы по гибкой черепице. Лазы необходимы не только для монтажа, но также и для ремонта кровельного покрытия. Существует несколько вариантов решения проблемы.

Трап для крыши

1. Специальные вставки заводского производства. Они крепятся к обрешетке, для чего необходимо отогнуть край битумного листа. Поверх вставок укладываются доски, по которым будет перемещаться укладчик черепицы.

2. Вставки из деревянных брусков, отпиленных под углом. По сути, этот метод схож с предыдущим? с той разницей, что для устройства лазов используются самодельные детали.

3. Использование кровельного трапа или системы трапов. Конструкция изготавливается из досок и брусьев (см. фото).

4. Использование поролона. На битумной кровле с минеральным верхним слоем поролон будет устойчиво держаться и может служить основой для работы кровельщика. При этом важно пользоваться основной страховкой – поясом с прикрепленным к нему тросом.

   Поролон можно использовать в качестве опоры на кровле из битумной черепицы

В завершение статьи – видеоурок с подробными пояснениями специалиста о том, как правильно укладывать гибкую черепицу.

Источник: https://samstroy.com/%D0%BF%D0%BE%D0%BB%D0%B5%D0%B7%D0%BD%D1%8B%D0%B5-%D1%81%D0%BE%D0%B2%D0%B5%D1%82%D1%8B-%D0%BF%D0%BE-%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6%D1%83-%D0%B3%D0%B8%D0%B1%D0%BA%D0%BE%D0%B9-%D1%87%D0%B5%D1%80/

Чем крепить гибкую черепицу — четыре способа крепления

  Чем крепится битумная черепица.

  Возможно, что Вы не знаете чем можно крепить битумную черепицу. Есть несколько вариантов для её крепления.

В зависимости от подкровельного основания можно применить разные методы крепления мягкой черепицы.

  Методов для крепления немного, но о всём по порядку.

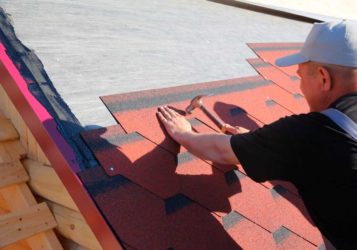

Кровельные гвозди

  Это самый распространённый вид крепления.

  Кровельные гвозди используют тогда, когда основанием для кровли служат влагостойкие плиты ОSB, фанера хвойных пород или сплошная обрешётка из деревянной доски.

  Кровельный гвоздь применяется в тех крышах, где с внутренней стороны будет производится облицовка и утепление, а так же в малолюдных местах (как пример, чердачные крыши) — там, где многочисленные острые жала кончиков гвоздей не несут постоянную угрозу.

  Гвоздями крепятся рядовая, стартовая и коньковая черепицы, подкладочный ковёр, капельники, ендовые ковры, кровельные проходки и кровельные вентили ktv.

Размер гвоздей

  Кровельными гвоздями для гибкой черепицы называют гвозди с большими шляпками Ø 8-12 мм. Так же, для этих гвоздей применимо название «толевые гвозди». Длина их достигает от 25 до 40 мм. Стержни гвоздей в диаметре имеют размер до 3,2 мм.

  Для монтажа битумной черепицы лучше всего применять оцинкованные гвозди. В отличии от обычных стальных гвоздей, срок эксплуатации у оцинкованных значительно больше, так как они меньше подвержены процессам коррозии.

  Самый доступный монтаж мягкой кровли на гвозди осуществляется при помощи молотка. Чтоб уберечь пальцы от рваных ран, лучше пользоваться молотком с круглым концом ударной части.

  Гвоздь должен быть забит так, чтобы шляпка гвоздя прилегала к поверхности гибкой черепицы. Забивается гвоздь перпендикулярно (под углом 90º) плоскости подкровельного основания.

  Не до конца забитые гвозди препятствуют максимальному склеиванию мягкой черепицы и могут спустя некоторое время «вылазить» из подкровельного основания.

  Слишком глубоко забитые гвозди оставляют впадину в гонте, пробивая его своей шляпкой могут образовывать дырку вокруг шляпки гвоздя. Это негативно сказывается непосредственно на надёжности самого крепления.

Расход гвоздей

  Расход гвоздей для битумной черепицы: на 100 м.кв. готовой кровли — 10 кг гвоздей. В это количество учитывается полный монтаж вместе с комплектующими для кровли.

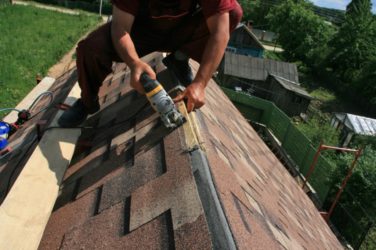

Крепление гибкой черепицы нейлером

  Так же можно крепить черепицу при помощи такого инструмента как Нейлер, он же гвоздезабивной пневмомолоток.

  Бывают реечный и барабанный нейлер.

  Гвозди для нейлера изготавливают из углеродистой стали. На них нанесено никелированное покрытие. Для крепления гибкой черепицы гвозди для нейлера должны быть с большой шляпкой.

Саморезы с прессшайбой

  Крепление на саморезы с прессшайбой менее распространено, но в некоторых случаях ему нет альтернативы.

  Самый распространённый материал для основания кровли, где применяются саморезы с прессшайбой — это ламинированная фанера. Обычно она применяется для беседок и навесов, открытых вальеров и в других случаях, когда подкровельное основание так же является облицовкой с внутренней стороны крыши.

  Гвозди в ламинированную фанеру забивать сложно, а сама фанера при этом подвергается разрушению.

  Поэтому, в таких случаях, для крепления гибкой черепицы корректно применять саморезы с прессшайбой. Важно, чтоб длина саморезов была меньше толщины фанеры, чтоб их кончики не выглядывали в большом количестве с внутренней стороны крыши.

  Так же, саморезы можно применять когда подкровельным основанием и отделкой крыши снизу служит тонкая деревянная вагонка или доска, смонтированная поверх каркаса крыши или стропил. От забитых гвоздей вагонка может колоться, давая трещины. Ну и для того, чтоб гвозди не вылазили и не портили вид снизу, их можно заменить на саморезы с прессшайбой короткой длины. Если, к примеру, толщина вагонки 20 мм — можно применять саморезы длинною 16 мм.

  Правила крепления саморезами такие же как и для гвоздей.

Скобы

  Крепление битумной черепицы скобами актуально и применимо для случаев аналогичных с креплением саморезами, с единственным исключением — в ламинированную фанеру скобы плохо забиваются и гнутся. А вот в вагонку, ОСБ и фанеру, когда они используются одновременно как отделка нижней стороны крыши и подкровельным основанием — можно применять.

  К таким строениям можно отнести беседки, навесы, козырьки, колодцы, собачьи будки и вальеры.

Не стоит крепить скобами гибкую черепицу на крышах основных строений (дома, мансарды, гаражи, бани и т.д.), так как это весьма ненадёжный вид механического крепления.

Пропановой горелкой

И последний вариант — крепление битумной черепицы пропановой горелкой.

  Применяется тогда, когда нужно, чтобы не было гвоздей.

  Как правило, это «кованные козырьки» с металлическим каркасом, к которому приварен металлический лист или прикручена тонкая фанера или плиты OSB-3.

  Крепление горелкой применимо только для видов черепиц с самоклеющейся основой. Это так называемые однослойные виды.

  Крепление, и от части, наплавление битумной черепицы горелкой — это самый сложный и трудоёмкий способ крепления, требующий профессиональных навыков по работе не только с горелкой, но и с мягкой черепицей.

Источник: https://krovli.club/krovli/gibkaya-cherepitsa/chem-krepit-gibkuyu-cherepitsu

Монтаж гибкой черепицы своими руками: пошаговая инструкция

• Строительство и ремонт
• Строительные материалы

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд От монтажа основания до крепления антенн и труб вентиляции — рассказываем про самостоятельный монтаж гибкой черепицы.

Unsplash

Кровля из гибкой черепицы отличается эстетичным внешним видом и долговечностью. Однако ни того ни другого не добиться, если нарушена технология монтажа. Предлагаем ознакомиться с пошаговой инструкцией по укладке гибкой черепицы.

1. Монтаж основания

Гибкая черепица требует ровного и прочного основания. Дощатый настил кровельной конструкции должен быть прочным, сухим, ровным и хорошо проветриваемым изнутри. Его можно сделать из влагостойкой фанеры или листов ориентированно-стружечной плиты (ОСП-3).

 Настил также можно сделать из плотно пригнанных друг к другу обрезных досок толщиной 25 мм, однако лучше использовать влагостойкие ориентировано-стружечные плиты (ОСП-3) или фанеру марки ФСФ по частой обрешётке. В обоих случаях, между листами обязательно делаются щели толщиной 3-5 мм для компенсации деформаций древесины.

 Толщину листового материала выбирают, исходя из шага досок обрешётки уклоны скатов, но в любом случае она должна составлять не менее 9 мм.

Обратите внимание на оттенок — он может немного отличаться в разных пачках, поэтому, чтобы на крыше создать цветовой баланс, гонты из 4-7 пачек перемешиваются между собой.Устройство кровли лучше проводить в сухую погоду с минимальной температурой окружающего воздуха до + 5 градусов. Если такой возможности нет, то кровля под гибкую черепицу подготавливается заранее: черепичные гонты держат в теплом помещении около суток, после перевозки. И на этапе крепления гонтов пачки лучше всего подавать также из теплого помещения, примерно по 5-6 пачек, и в процессе крепления гонтов клеящийся слой лучше прогревать строительным феном.

Карнизные доски страдают от воздействия влаги, а между тем к ним обычно крепят водосточные желоба. Усильте и защитите карнизы специальной металлической планкой. Карниз усиливается с помощью окрашенных металлических карнизных планок. Они крепятся на дощатый настил специальными кровельными гвоздями в шахматном порядке — с шагом 12-15 см. Нахлест планок должен быть 30-50 мм.

Ковер делается из двух видов материала. В ендовах и на карнизах применятся самоклеящийся подкладочный ковер с очень прочной полиэфирной негниющей основой и мелкозернистой песчаной посыпкой верхнего слоя.

Вдоль внутренних переломов крыши (ендов), поверх подкладочного ковра следует уложить ендовный ковер; с тыльной стороны его края требуется промазать мастикой на ширину около 10 см.

На остальной площади можно включать в работу легкий подкладочный материал с основой из негниющего полиэфира и нескользящим полипропиленовым покрытием или материал с основой из стеклохолста и двусторонней посыпкой с механической фиксацией и клеевым слоем в местах горизонтальных нахлестов.

4. Укладка подкладочных ковров

За счёт капиллярного эффекта и под воздействием ветра влага может просачиваться под покрытие. Для дополнительной герметизации используют самоклеящиеся (у карнизных свесов) и фиксируемые гвоздями (на остальной площади кровли) подкладочные ковры.

Подкладочный ковер производится из специального рулонного материала. Он делает кровлю более герметичной и будет лучше, если его уложить по всей площади крыши. Раскатка ковра ведется по горизонтали, от карнизного свеса с горизонтальными нахлестами не менее 10 см. Важно учесть, что на этом свесе материал должен отступать от перегиба на 1-2 см. (для среднестатистической крыши). Ширина отступа зависит от длины и угла наклона самого ската.

Заходы на карниз и фронтон, а также места нахлестов промазываются битумной мастикой с помощью шпателя. Толщина мастики — не более 1 мм. В завершение монтажа рулонный материал аккуратно фиксируется по краям кровельными гвоздями с широкой шляпкой. Шаг — 20-25 см.

5. Укрепление фронтонного свеса

Фронтонная часть крыши нуждается в защите от ультрафиолета, влаги, ветра, механических воздействий.

6. Устройство ендовы

Ендова, как известно, имеет вогнутый угол, собирающий наиболее количество влаги, поэтому правильный монтаж кровельного пирога именно в этом месте во многом обеспечит надежную эксплуатацию здания.

С лицевой стороны ковер прибивается кровельными гвоздями с отступом от края 2-3 см. Шаг крепления: 20-25 см.

7. Укладка черепицы

Для удобства перед тем, как делать монтаж кровли из гибкой черепицы и выдержки необходимой геометрии на подкладочном ковре делают разметку по горизонтали и вертикали.

При этом вертикальные линии должны соответствовать ширине одного листа, горизонтальные — около 80 см, это примерно пять рядов гибкой черепицы. Отметим, что разметка является просто ориентиром, а не схемой крепежа.

• Укладка начинается по горизонтали вдоль карниза. Первая полоса делается с помощью универсальной коньково-карнизной черепицы. Также можно использовать обыкновенную, выбранной коллекции, но потребуется отрезать у гонта черепичные «лепестки».
• Листы наклеиваются от перегиба карниза в 1-2 см, и дополнительно прибивается гвоздями. Если в качестве «старта» используется обыкновенный подрезанный вариант, то тыльную сторону гонта необходимо промазать мастикой там, где нет клеящего слоя.
• Второй ряд монтируется с центра ската — со смещением влево или вправо на половину «лепестка».
• Далее монтаж идет по диагонали от центра ската в виде полосы или пирамиды. Элементы черепицы укладываются с нахлестом не менее 15 см клеящим слоем. Он расположен на тыльной стороне гонтов. Дополнительно гонты крепятся к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками.
• Со стороны фронтонного свеса необходимо отрезать верхний уголок гонта для отбоя дождевой воды. Сам гонт относительно свеса должен быть отодвинут на 2 см. Это нужно для свободного стока воды. Также для защиты от косого дождя ее необходимо промазать в зоне фронтона мастикой, на глубину 10 см.

8. Укладка черепичной ендовы

Когда процесс укладки дошел до ендовы, то на этом узле гонты гибкой черепицы укладываются в хаотичном порядке наверх ендовного ковра, после чего они подрезаются таким образом, чтобы центральная ось ендовы стала открытой, шириной 5-15 см (см. рисунок ниже).

9. Монтаж ребер скатов

Ребра скатов формируются гонтами специальной коньково-карнизной черепицей. Укладка ведется снизу-верх, и крепится к основанию четырьмя гвоздями — по два на каждую сторону.

10. Укладка гонтов

Гонты вышележащего ряда необходимо сдвинуть относительно гонта нижележащего ряда не менее чем на 15 см. Гонты, формирующие стык кровли, подрезаются вдоль оси. Потом делается прорезь подкладочного ковра и самой кровельной конструкции для прохода воздуха — с определённым интервалом и отступом от края кровли.

11. Покрытие аэратором

В случае утеплённой крыши конёк закрывают пластиковым кровельным аэратором. Он позволит лишней влаге свободно выходить из подкровельного пространства. Аэратор закрывают коньково-карнизной черепицей; каждый элемент фиксируют двумя гвоздями. Укладку следует вести со стороны, противоположной преобладающему направлению ветра.

К примыканиям, в основном, относятся стыки ската кровли с горизонтальными и наклонными стенами, а так же дымовыми трубами.На стыке ската и стены прибивается деревянная треугольная рейка, на которую заводится элемент примыкания. В случае если стена кирпичная, её необходимо оштукатурить, и покрыть битумным праймером, потому что на стены и поверх гибкой черепицы укладывается ендовный ковер — на высоту 30-50 см. Вся тыльная площадь покрывается мастикой. Герметизация дымовых и вентиляционных труб делается из выкройки ендовного ковра. Верхняя часть ковра заводится в штрабу, и закрывается металлическим фартуком, с последующей герметизацией.

Отступ от трубы сбоку и тыла составляет примерно 8 см. Все места сопряжения, где нет самоклеящегося слоя, обязательно проклеиваются мастикой. Если труба широкая — более 50 см, то с тыльной части делается разжелобок.

13. Крепление проходок

Антенны, трубы вентиляции и прочие кровельные элементы герметизируются специальными проходными элементами, напоминающими фартук, чей нижний край укладывается поверх подходящего снизу листа. Все остальное закрывается гонтами с использованием мастики. Отметим, что проходной элемент предварительно крепится к кровельному основанию гвоздями.
Если перед монтажом появились какие-либо вопросы, то в качестве дополнения рекомендуем посмотреть видео инструкцию по монтажу многослойной черепицы Технониколь Shinglas.

Источник: https://www.ivd.ru/stroitelstvo-i-remont/stroitelnye-materialy/gibkaa-cerepica-montaz-bez-osibok-21268

Монтаж гибкой черепицы своими руками, инструкция и этапы

Трудность монтажа гибкой черепицы заключается в том, что необходимо правильно уложить весь кровельный «пирог»: само покрытие, подкладочный ковер, фронтонные и карнизные планки, клеящую мастику и т.п.

Если соблюдать технологии укладки кровельного материала, то он прослужит максимально долго. При всем при том, благодаря своим исключительным свойствам и характеристикам  гибкая черепица обладает рядом преимуществ. Например, если монтажники допускают незначительные ошибки, то покрытие «простит» им это. А все благодаря тому, что оно при попадании солнца образует на поверхности крыши монолитное изделие.

Особенности монтажа черепицы

1. Для монтажа гибкой черепицы уклон крыши должен быть минимум 11 градусов. При меньшем угле наклона вода будет застаиваться, поэтому здесь лучше пользоваться ендовым ковром или другим рулонным материалом.

2. Работы по укладке следует осуществлять при температуре более +10 градусов. Если она будет ниже, то необходим подогрев нижней поверхности плитки при помощи специального фена. До укладки гонты должны храниться при комнатной температуре.

3. Монтаж гибкой черепицы должен выполняться на ровную и твердую основу, толщина которой связана с шагом обрешетки. Старое покрытие может использоваться в качестве подкладочного ковра, если сохранена его целостность.

4. Чтобы кровля была без пятен, нужно брать плитки из разных пачек. Их появление связано с наличием разноцветных гранул на поверхности материала. Незначительное изменение оттенков сгладится через некоторое время, ведь пигмент немного потемнеет.

5. Для правильной работы кровельного «пирога» необходим вентиляционный зазор в 50 мм. Он убережет конструкции от влаги и сделает их более долговечными. Приток воздуха должен поступать через отверстие внизу кровли, а его выход осуществляется через отверстие в коньке.

Подготовительные работы

При монтаже гибкой черепицы необходимо устройство сплошного основания, в качестве которого может послужить влагостойкая фанера или ОСП. Некоторые фирмы выполняют его из обрезной шпунтованной доски, однако этот материал достаточно сомнителен. Этот вариант настила подразумевает приобретение доски определенной  влажности (максимум 18%), что практически невозможно. Из-за несоблюдения этого условия она в дальнейшем «скрутится», поэтому настил должен прочно крепиться. Еще один нюанс: даже при незначительном перепаде толщины доски (до 3 мм) пострадает внешний вид кровли, ведь гибкая черепица повторяет все неровности и все исказит.

Укладка подкладочного слоя

Когда будут готовы стропильные конструкции, теплоизоляция и все гидро- и ветрозащитные пленки, можно начинать укладку подкладочного ковра (он обязателен для монтажа гибкой черепицы). Он относится к рулонным материалам, основой которых является битум и стеклохолст (как и в мягкой черепице). Материал играет роль дополнительной гидроизоляции и защищает наиболее проблемные узлы кровли (карнизы, ендовы, свесы, примыкания, сопряжения кровли с мансардными окнами и др.). Кроме того, он сглаживает возможные неровности крыши (к примеру, стыки настила).

Укладка подкладочного ковра может выполняться по всей поверхности кровли либо только по ее периметру и в «проблемных» местах: на карнизах, ендовах и т.д.

Укрывание всей поверхности – предпочтительный вариант при монтаже гибкой черепицы на крыше с небольшим уклоном. Во-первых, это гарантирует, что гибкая черепица прослужит намного дольше. Во-вторых, материал служит дополнительной защитой кровельного «пирога». В-третьих, с его помощью сглаживаются возможные неровности крыши.

Если кровля имеет уклон 25 градусов, то подкладочный ковер монтируется только в некоторых местах. Однако лучше использовать первый вариант, ведь при незначительном увеличении затрат можно дополнительно защитить крышу.

Установка торцевых, карнизных планок и ендов

Карнизная деталь (еще называется стартовая полоса) служит начальным рядом кровельного покрытия. Коньковые элементы закрывают конек и ребра, ендовые изделия помогают в устройстве ендов.

При монтаже гибкой черепицы карнизную планку следует устанавливать вдоль всего свеса. Она является прекрасной защитой основания от стекающей воды, а также направляет поток в водосточный желоб. Чтобы защитить края обрешетки на карнизах, поверх подкладочного ковра устанавливаются карнизные планки с минимальным нахлестом 20 мм. Они крепятся при помощи кровельных саморезов (в шахматном порядке) с шагом 100 мм.

Фронтонную планку монтируют на фронтонах здания. Она защищает от влаги торцы кровли и  отводит ее с краев, а также она играет декоративную роль. Изделия каждого производителя могут немного отличаться, но их функции одинаковы. Фронтонные планки располагаются на торцах с минимальным нахлестом 20 мм и крепятся кровельными саморезами (в шахматном порядке) с шагом 10 см.

Чтобы повысить водонепроницаемость ендов, на подкладочный ковер монтируется ендовый ковер, совпадающий с цветом черепицы. Он фиксируется по краям кровельными саморезами, которые устанавливаются через каждые 100 мм.

Укладка карнизного, первого и последующих рядов черепицы

При монтаже гибкой черепицы укладка карнизного ряда начинается с середины карниза в сторону торца. После этого самоклеящийся элемент устанавливается по длине всего свеса, только сначала нужно удалить с ее поверхности защитную пленку.

Карнизная планка устанавливается встык с первым рядом с отступом от места перегиба на 2 см и крепится рядом с перфорацией (места креплений в дальнейшем перекроются рядовой черепицей).

Укладка первого ряда осуществляется так, чтобы нижний край черепицы располагался на 40 мм выше низа карнизной планки. При этом выступающая часть материала должна прятать стыки между ними.

После этого с покрытия снимается защитная пленка, и оно приклеивается или прибивается при помощи четырех гвоздей. При более крутом уклоне каждый элемент битумной черепицы закрепляется шестью гвоздями.

Каждый последующий ряд гибкой черепицы монтируется так, чтобы края гонтов совпадали с уровнем выреза предыдущего ряда. На торцах крыши материал обрезается по кромке и проклеивается клеем (ширина проклейки должна быть минимум 100 мм). Чтобы добиться максимально прямых швов между элементами покрытия, нужно заранее выполнить меловую разметку.

Укладка гибкой черепицы в области конька

Для устройства конька понадобится коньково-карнизный элемент, который необходимо заранее переломить в 3-х местах (по перфорации). Получившиеся части размещаются на коньке, при этом короткая сторона должна быть параллельна его линии. После этого материал загибается в две стороны (в сторону скатов) и крепится четырьмя саморезами (по 2 на каждую сторону) таким образом, чтобы их шляпки прятались последующими элементами.

Монтаж примыканий

Выходы на кровлю для различных коммуникаций имеют небольшой диаметр и обыгрываются резиновыми уплотнителями. Также изоляция необходима дымовым и другим трубам, подверженным нагреванию. При монтаже гибкой черепицы рядом с дымовыми трубами или другими проходами прибивается треугольная рейка по периметру примыкания. После этого выполняется укладка подкладочного ковра, нахлесты которого промазываются клеем.

Далее черепица заводится на вертикальную конструкцию и приклеивается. Область примыкания трубы оклеивается ендовой полосой так, чтобы на нее заходило минимум 30 см материала. Закрываем примыкание с помощью металлического фартука, после фиксации которого швы заполняются силиконовым герметиком. Сопряжение кровельного материала с вертикальными стенами осуществляется аналогично.

Основные ошибки при монтаже гибкой черепицы

Неправильно выполненная пароизоляция. Очень важно, чтобы слои кровельного «пирога» шли в определенном порядке. Если вдруг перепутать местами пароизоляцию и ветрозащиту, то в подкровельном пространстве нарушится температурно-влажностный режим.

Кроме того, при устройстве пароизоляционной пленки поверх стропил последние впитают зимой влагу, в результате чего все несущие конструкции начнут провисать.

Неправильный монтаж настила. Если монтаж настила совершается в зимнее время, то между листами необходимо организовать зазор в 3 мм.

При использовании обрезной доски как обрешетки между досками оставляют пространство до 5 мм. Если при монтаже гибкой черепицы настил будет неправильно уложен, то он начнет расширяться и материал пойдет волнами.

Несоблюдение климатических условий при монтаже гибкой черепицы. Недопустимо монтировать кровельное покрытие в дождливую погоду, так как основание под него должно оставаться сухим и чистым. Укладка на влажную поверхность вызовет гниение крыши изнутри.

Чересчур большое количество битумной мастики при склеивании плиток. Ее толщина должна составлять в среднем 1 мм. При увеличении расхода мастики лучшего склеивания не добиться, наоборот, при ее избытке битум может раствориться.

Экономия на комплектующих способна лишить гарантии на конструкции и ухудшает внешний вид кровли. Например, если сэкономить на установке планок, то стартовая доска подвергается гниению из-за попадания влаги под кровлю.

Неправильная организация примыканий. Места сопряжений считаются самыми уязвимыми, так как при неправильной организации они дают течь, в результате чего страдают все конструкции.

При нарушении технологии монтажа снижается надежность гибкой черепицы и архитектурный стиль кровли.

Несоблюдение условий складирования черепицы. Хранение и подача материала зависят от погодных условий. Перед монтажом гибкая черепица не должна подвергаться длительному охлаждению или перегреву. Например, при хранении покрытия под прямыми солнечными лучами пленка, берегущая самоклеющийся слой, не отклеится.



Источник: https://profmarket74.ru/gibkaya-cherepitsa/montazh-gibkoy-cherepitsy/
