Как прикрепить желоб к крыше?

Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Когда установка водостока нужна только на финишных работах?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Это самый простой и дешевый способ вентиляции, хотя и не самый профессиональный, ведь для хорошего притока воздуха этого недостаточно. Поэтому опытные кровельщики считают, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается намного позже после возведения дома. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и не понятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Кроме того, также при замене водосточной системы тоже не получится сделать как-то по-другому.

И третий момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

7 популярных монтажных методов

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

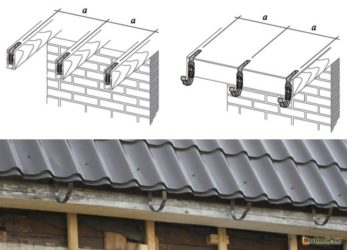

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

а

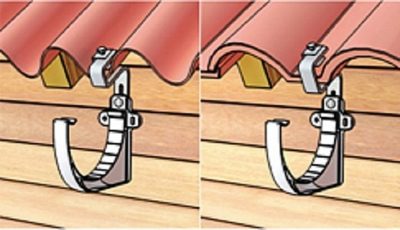

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

Технические тонкости монтажной технологии

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой крыше.

Как рассчитать необходимое количество водосточных элементов?

Рассчитать количество необходимых элементов водосточной системы вы можете исходя из таких данных: (В + Н/2)хС, где:

• В – расстояние по горизонтали от свеса до конька;
• Н – высота , а С – длина крыши (все размеры в метрах).

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

• Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
• Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
• Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью крюкогиба слегка изменяем радус крюков.
• Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальное крепление.

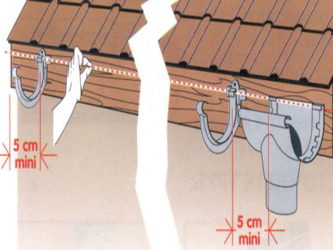

• Шаг 5. Определите расположение воронки в конце желоба соответственно их размеру.
• Шаг 6. Далее приложите воронку желоба к доске и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой? либо специальными ножницами для металла.
• Шаг 7. Теперь получившиеся рамки отогните наружу. Вставьте желоба друг в друга. Важно, чтобы передняя часть желоба надевалась правильно – так, чтобы его носик оказался внутри завитка.

Вся сборка достаточно проста, сродни детского конструктора.

Желоба и воронки: располагаем на правильном расстоянии

А теперь перейдем непосредственно к установке водосточного желоба:

• Шаг 1. Первым делом монтируем воронку и прилегающие к ней желоба.
• Шаг 2. Края желоба крепим саморезами к лобовой доске.
• Шаг 3. Закрепляем воронку и сами желоба, пока их профили полностью не совпадут.
• Шаг 4. Проверяем угол наклона и расположение кронштейнов.
• Шаг 5. На них устанавливаем профиль желобов и состыковать их между собой. Свободные торцы закрываем заглушкой.
• Шаг 6. От воронки делаем отвод да трубы в стене.
• Шаг 7. Монтируем кронштейн для трубы.
• Шаг 8. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья хвои и ветки. Ведь застоявшаяся вода зимой способна превратиться буквально за ночь в лед и разорвать водосток изнутри.

Крепление вертикальных водостоков

Для начала давайте разберемся подробнее, как и какой стене правильно крепить водостоки. Итак:

• В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
• Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
• С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
• А вот если вы крепите водостоки в деревянной каркасной стене, прикрепите держатель с саморезами к деревянному фасаду. Зафиксировать все это можно при помощи длинного острого стержня.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать только лишь о нескольких правилах:

• трубы устанавливать нужно всегда снизу вверх;
• отверстия просверливать небольшие;
• между сливной трубой и стеной обязательно должно быть сохранено расстояние;
• закреплять внизу специальное сливное колено со срезанным углом, чтобы вода не попадала прямо под фундамент.
• Или же колено замените на обычное звено трубы и выведите на ливневую канализацию.

Все довольно просто:

Что же касается материала стен, поступайте так:

• Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
• К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно попросту забить.
• А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

Небольшая иллюстрация поможет вам разобраться с этим:

А сама технология вертикального крепления достаточно проста:

• Шаг 1. Соедините трубы муфтами.
• Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
• Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
• Шаг 4. Точно также установите тройники.
• Шаг 5. Приклейте нижний отвод к трубе.

Посмотрите на эту пошаговую иллюстрацию. На фото №11 очень хорошо видна декоративная насадка:

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

Источник: https://KrovGid.com/communikacii/kak-ustanovit-vodostoki-esli-krysha-uzhe-pokryta.html

Как крепить водостоки

Для организации отвода воды с крыш домов используются различные водосточные системы, представляющие собой конструктивно сочлененный набор элементов, обеспечивающий защиту цоколя и наружных стен от переувлажнения. Кроме выполнения защитной функции, современные водосточные системы позволяют украсить дом и разнообразить его дизайн. В данной статье мы расскажем как крепить водосток к крыше и стене.

Для надежного крепления к строению всех частей водосточной системы применяются специальные крепежные элементы.

Виды крепежных элементов

Элементы водостока

Для крепления водостоков используются следующие виды крепежных элементов:

1. Кронштейны. Позволяют закрепить желоба. Размер и форма кронштейнов зависит от формы и габаритных размеров используемых желобов.
2. Хомуты. Крепятся к стенам и позволяют зафиксировать сливную трубу. Для разных видов стен (деревянных и кирпичных) используются различные хомуты. Форма, и размер хомутов зависит от вида используемых сливных труб. Наиболее часто используются металлические хомуты, крепящиеся с помощью одного, причем длинного, метиза. Хомуты, изготовленные из пластика, имеют 2 точки крепления.

Способы крепления желобов

Крепление на лобовую доску

Для закрепления желобов используют кронштейны, которые монтируются следующими способами:

1. На лобовую доску. Данный способ используется, когда полностью завершен монтаж кровли. Это является единственной возможностью закрепить кронштейны без дополнительного демонтажа уже смонтированных элементов кровли.
2. На стропильные ноги. При отсутствии так называемой лобовой доски, кронштейны крепятся к стропильным ногам.
3. К обрешетке кровли. В данном случае используются специальные удлиненные хомуты, фиксируемые в двух точках крепления и позволяющие надежно закрепить кронштейны к смонтированной обрешетке кровли.

Крепление на стропильные ноги

При монтаже кронштейнов применяются саморезы.

Способы крепления сливных труб

Крепление трубы водостока

Для закрепления сливных труб используются хомуты, при монтаже которых следует учитывать следующее:

1. Чтобы обеспечить надежное соединение, глубина фиксации метиза должна быть больше 60 мм, при этом он должен входить в стену, а не в утеплитель.
2. Необходимо обеспечить определенное расстояние от стены фасада до сливной трубы.
3. После фиксирования водосточной трубы в хомуте, он не должен чрезмерно ее обжимать. Это особенно важно в случае использования труб ПВХ, меняющих свои размеры за счет колебания температур, что может привести к появлению трещин и разрушению.

Проведение монтажа

ПВХ водосток

Если вы не обладаете желанием и необходимыми навыками для монтажа водосточной системы своими силами, то в этом случае лучше привлечь специалистов. Учитывая, что данный вид монтажа является достаточно простой задачей, вы можете решиться на самостоятельную установку водосточной системы кровли. Наличие помощника значительно облегчит процесс монтажа, но, в крайнем случае, работы можно выполнить и в одиночку.

Для проведения монтажных работ кроме лестницы вам потребуется набор инструментов:

• строительный уровень;
• рулетка;
• отвес;
• строительный шнур;
• линейка-угольник;
• ножовка по металлу.

Монтаж водостоков

Инструкция по установке

Положение водостоков относительно свеса кровли должно быть следующим:

• свес должен выступать относительно ближнего к дому края водостока на 25−65%;
• дальний край водостока при этом должен быть ниже визуальной плоскости кровли (для волнообразной кровли плоскость определяется по нижней волне).

Для качественного отвода воды требуется обеспечить уклон желоба в направлении слива, величиной 0,2−0,3%.

Последовательность монтажа:

1. Разметьте и прикрепите крайние два кронштейна (первый и последний) с учетом требуемого уклона.
2. Натяните строительный шнур между первым и последним кронштейном. Это позволит легко разметить места установки остальных кронштейнов.
3. Выполните монтаж оставшихся промежуточных кронштейнов (с шагом, рекомендуемым производителем).
4. Закрепите сливную воронку водостока (по линии шнура).
5. Выполните монтаж водостоков. Где необходимо установите заглушки. При наличии защитных сеток установите их в сливные воронки.

Монтаж сливных труб

Монтаж сливной трубы

Производится с соблюдением следующих правил:

1. Монтаж труб выполняется в направлении снизу-вверх.
2. Под метизы, на которые будет производиться крепление хомутов, необходимо высверлить отверстия соответствующего диаметра.
3. Шаг установки хомутов составляет 1,8 метра.
4. Каждая труба должна крепиться с помощью отельного хомута, при этом на длинных трубах устанавливается несколько хомутов (в соответствии с рекомендуемым шагом).
5. Нижнюю трубу выводят в ливневую канализацию, а при ее отсутствии монтируют нижнее колено.
6. Верхняя труба соединятся с воронкой.

Правильно выбранная и надежно закрепленная система водослива обеспечит полноценную защиту вашего дома от переувлажнения стен и цоколя, украсит и сохранит внешний вид здания на многие годы.

Узнайте, как монтировать водосточную систему на примере монтажа пластикового водостока:

Источник: https://kakpravilnosdelat.ru/kak-krepit-vodostoki/

Как правильно крепить водосток: инструкция по монтажу желобов к крыше

Планирование системы водостока и отвода дождевой воды от фундамента целесообразно проводить, когда строительство кровли еще не закончено. Такой подход позволит подобрать оптимальную систему по типу крепления, материалу изготовления и стоимости. Основной вопрос, возникающий при установке: как крепить водосток к крыше? Необходимо зафиксировать горизонтальные линии так, чтобы вода стекала беспрепятственно, а желоба не деформировались в жару и не прогибались под нагрузкой во время таяния снега.

Расчет и выбор материалов для водостока ↑

Системы водостока из разных материалов отличаются не только стоимостью и внешним видом. Желоба из полимера и металла имеют разный вес, эксплуатационные характеристики, соответственно, требуют точного соблюдения правил монтажа. Грамотно закрепленный водосточный лоток может служить десятки лет без поломок и ремонта. Основные материалы, из которых изготавливают детали водостоков средней ценовой категории, – пластик и металл в полимерном защитном покрытии. Эксклюзивные системы из меди и алюминия устанавливают реже, монтаж осуществляют только профессионалы.

Установка желоба на кронштейны

Монтаж пластиковой системы

Пластиковые системы ↑

Низкая цена, легкий вес, простота сборки и установки – главные преимущества пластиковых систем. Если знать, как правильно крепить водосток, то монтаж можно выполнить своими руками. Для сборки не требуются профессиональные инструменты, легкие конструкции можно поднять и зафиксировать самостоятельно.

Сборные желоба устанавливают на крюки, которые крепят непосредственно на фронтонную (лобовую) доску или ее обшивку. Учитывая легкий вес изделий, крепежные элементы изготавливают из пластика. Чтобы полимерный лоток не деформировался под весом снега, шаг между крюками сокращают до минимального – 50 см.

Крепление пластикового желоба на крюки

Недостатки пластиковых систем:

• При монтаже в холодных регионах требуют дополнительного подогрева в зимний период – в желобах фиксируют электрокабели.

• Хрупкость: при повышенных нагрузках (температурные перепады, обильный снегопад, схождение ледяной корки) материал трескается.

Металлопластиковые и стальные водостоки ↑

Конструкции из стали с полимерным покрытием долговечны и надежны. Желоба выдерживают нагрузки в виде льда и снега без повреждений. Системы устанавливаются в любых климатических условиях.

Стальная конструкция: крепление к крыше

Заводские детали покрыты защитной пленкой: при установке необходимо следить, чтобы верхний слой не отслаивался, чтобы не допустить попадания воды на металлическое основание. Изделия устанавливают несколькими способами:

• Желоба водостока крепят как на регулируемые, так и на жесткие нерегулируемые кронштейны.

• Допускается установка на фронтонную доску, настил, или напрямую на стропила.

Выбор техники соединения зависит от готовности кровли и возможности закрепить крюки под финишным покрытием крыши.

Желоба и крепления металлополимерной системы

Преимущества изделий из стали с покрытием: широкий выбор цветов, долговечность, надежность, полная заводская комплектация для монтажа.

Метраж и количество деталей для желоба ↑

Предварительный расчет количества крепежных крюков, соединителей, колен, метража труб и желобов производят на схеме кровли. Общий периметр крыши с добавлением 10% запаса – приблизительный метраж желобов. Метраж труб – высота от точки соединения с желобом до нижней точки, умноженная на запланированное количество водостоков.

Элементы водосточной линии

Заводские лотки выпускаются в стандартном размере – отрезками по 3 м. Стыкуют так, чтобы одна горизонтальная линия содержала цельные желоба с 1 участком, обрезанным по запланированной длине.

Основные элементы горизонтальных линий:

• Желоба. Каждый отдельный участок комплектуют 2 боковыми заглушками.

• Соединители. Пластины с уплотнителями стыкуют отрезки лотков между собой. Укрепляют соединения специальным герметиком.

• Кронштейны. Количество крюков рассчитывают по общему метражу горизонтальных участков, умноженному на 2: при условии, что крепить водостоки будут на крюки с шагом 50 см.

Соединительные детали

В точках соединения горизонтальных и вертикальных линий устанавливают воронки для слива воды из лотка в трубу. Количество воронок равно количеству водосточных труб.

Как правильно закрепить водосток на крыше: инструкция ↑

Прежде всего необходимо подготовить инструменты и комплект деталей для сборки горизонтальной части системы. Выбрать тип крепежных деталей помогут специалисты. В зависимости от запланированного способа крепления и материала изготовления лотков, вам предложат кронштейны с регулировкой по высоте или со специальным удлинителем для монтажа на стропильные доски. Несколько деталей купите про запас на случай, если в расчетах есть ошибка или соединитель сломается, деформируется при установке.

Крепление пластикового водостока к крыше

Подготовка: инструменты для работ ↑

Инструменты для крепления водостока

Чтобы надежно закрепить водосток, понадобятся простые инструменты:

• Рулетка, карандаш и мелованный шнур (нить) для разметки доски.

• Ножовка (если детали пластиковые), ножницы для работы с металлом (при выборе металлополимерных деталей).

• Шуруповерт или аккумуляторная дрель с насадками.

• Метизы – саморезы или болты, шпильки с гайками. Желательно выбрать крепеж из нержавеющих материалов.

Общие правила монтажа желобов ↑

Независимо от выбранного способа, каким планируют крепить кронштейны для водостоков, есть общие правила монтажа деталей, которым нужно следовать:

• Длина горизонтальной линии, отведенной к одной трубе, не должна превышать 12 м. Если указанное значение будет превышено, внутренний диаметр трубы просто не справится с большим объемом воды. Когда длина ската кровли больше 12 метров, необходимо спланировать монтаж 2 воронок.

Планирование точек установки воронок и наклона желобов

• Угол наклона желобов. Обязательно устанавливают горизонтальные линии с наклоном в сторону трубы. Смещение от крайней точки – до 3 мм на метр. Наклон обеспечит ускоренное течение потока и предотвратит перелив в случае сильного ливня.

Способы крепления и расстояние между крюками

• Шаг между крепежными крюками зависит от материала изготовления желоба. Для пластиковых линий крепят кронштейны к крыше через каждые 50 – 60 см. Максимум — через 75 см. При установке металлопластиковых или цельнометаллических конструкций расстояние между крюками можно увеличить до 90 см.
• Желоба крепят на некотором расстоянии от доски или стены. Если провести условную прямую, продолжающую линию ската кровли, то расстояние от этой линии до верхнего края желоба должно составлять 2 – 2,5 см.

Корректное положение желоба

• Край крыши должен находиться над условным центром лотка или со смещением к внутреннему краю.
• По возможности под кровельное покрытие крепят капельный отвод с заходом на желоб – для удаления конденсата.

Отступ от края до первого крюка и расстояние между кронштейном и краем воронки

Установка коротких кронштейнов на фронтонную доску ↑

Как крепить пластиковый желоб к фронтонной доске

На готовой крыше своими руками проще закрепить водосток на лобовую доску. Схема монтажа с использованием коротких кронштейнов подходит для установки пластиковых изделий. Подбирают шурупы, подходящие по диаметру к отверстиям крюка. Система на открытом воздухе, поэтому выбирают шурупы из нержавейки.

Пластиковый короткий нерегулируемый крюк

Приступают к разметке линии крепления. Рассчитывают уклон. Простой способ сделать корректный наклон без ошибки:

• Отступают от края кровли и ставят точку в месте крепления крайних крюков.

• Место крепежа последнего кронштейна смещают горизонтально вниз: длину ската умножают на 3. Полученное значение в миллиметрах – перепад высоты между крайними крепежными деталями. Если длина линии равна 10 м, то смещение составляет максимум 3 см. Нитью отбивают линию монтажа.

По линии крепят крюки

• Фиксируют кронштейны, соблюдая правила выступа и расстояния до свисающего края кровли.

• Измеряют расстояние между закрепленными кронштейнами. Рассчитывают количество и расстояние между промежуточными крюками. Отмечают точки крепежа.

Установка желоба

После установки всех держателей проверяют корректность наклона. Собирают и устанавливают горизонтальную ветку. Монтируют заглушки по краям на герметик. Прямые отрезки стыкуют соединительными пластинами с резиновыми уплотнителями. Наносят 3 линии герметика: по центру пластины и по краям. Прижимают к желобу. Между краями отрезков оставляют зазор до 5 мм.

Стыковка желобов в горизонтальной линии

В точках запланированного соединения с водосточной трубой вырезают отверстие под воронку. Устанавливают деталь.

Регулируемые крюки и кронштейны с удлинителями: монтаж на настил и стропила ↑

При монтаже водостоков на кровлю на стадии строительства выбирают один из двух вариантов: на стропильные доски, если расстояние между деталями не превышает 1 м; или на настил – сплошное покрытие или доски.

Установка кронштейнов на настил кровли

Используют регулируемые кронштейны:

Кронштейн с удлинителем

• С удлинителем и механизмом регулировки высоты.

Крюк с регулировкой высоты

При выборе крюков с удлинителем есть простой способ соблюсти правильный наклон. Необходимое количество кронштейнов выкладывают в одну линию впритык друг к другу. В месте сгиба первого элемента ставят метку. Проводят прямую до конца последней детали. Рассчитанный показатель перепада (наклона слива) отмечают вверх от точки на крайнем элементе. Соединяют точку с меткой на первом крюке. Полученная линия – места сгиба кронштейнов. Обязательно нумеруют изделия.

Проверка соблюдения наклона

К настилу или стропилам крепят крюки, сгибают по разметке. Строительным уровнем проверяют угол наклона крюка. Необходимо так согнуть планку кронштейна, чтобы желоб, установленный в крепления, находился в строго горизонтальном положении, без перегибов.

Проверка угла сгиба

При использовании кронштейнов с регулировкой монтаж проводят по прямой горизонтальной линии. По низу кронштейнов проводят разметку уровня склона, регулируют механизмом каждый элемент до достижения ровной наклонной линии.

Установка желобов на вагонку или сайдинг ↑

Сложный вопрос: как крепить водосток к установленному сайдингу или вагонке? Существует 3 варианта решения:

• Демонтировать с фронтонной доски обшивку. Используют простые короткие крюки, которые крепят длинными шурупами. Между доской и крюком устанавливают шайбу или плотную резиновую прокладку для того, чтобы можно было свободно установить вагонку.

Крюки на доске под сайдингом

• Провести крепление крюков через декоративную обшивку. Потребуется дрель и длинные шурупы. Высверливают отверстия в вагонке, немного превышающие диаметр крепежа. Вкручивают крепеж в основание под сайдингом. Применяют короткие крюки.

Короткие кронштейны с креплением поверх вагонки

• Установить регулируемые кронштейны, закрепив их под кровельной обшивкой – не придется снимать сайдинг.

Фиксация желоба на кронштейнах ↑

Схема установки водостока

Для фиксации лотка в кронштейнах производители комплектуют изделия специальными пазовыми соединениями или механическими защелками.

Лоток совмещают с выступами кронштейнов

Чтобы закрепить водосток, в крюки вставляется желоб под наклоном. После совмещения выступа кронштейна с канавкой на краю лотка желоб проворачивают на 90о до установки в правильное положение.

Фиксация лотка

Соединение с воронками осуществляют замковым способом. Если инструкцией предусмотрена дополнительная герметизация, по краю отверстия под воронку наносят герметик. Совмещают отверстие в лотке с отверстием воронки и зажимают замок до щелчка.

Крепление воронки

: крепление водосточных желобов ↑

Короткий видео-урок: как крепить водосточные желоба к готовой крыше, без использования коротких крюков. Установку проводят под черепичным покрытием на доски настила.

Старайтесь спланировать отвод дождевой воды с крыши так, чтобы одновременно провести монтаж водостока с кровельными работами. Не будет необходимости самостоятельно устанавливать кронштейны на опасной высоте. Своими руками установить на хозяйственной пристройке, бане или гараже водосток – не проблема. Если навыков строительных работ нет, отдайте предпочтение недорогой и простой в установке пластиковой системе с короткими крюками.

Источник: http://Stroy-Aqua.com/kanalizaciya/vodostoki/kak-pravilno-krepit-vodostok.html

Крепление водосточных желобов: правильно и надёжно

Канализация с нуля » Водосток

Представьте себе крышу вашего дома или коттеджа без водосточной системы. Это значит, что после таяния зимнего снега и во время каждого дождя периметр дома будет похож на водопад. Также возникает угроза надлежащему состоянию стен и фундамента дома.
Так что система отвода дождевой воды с крыши нужна обязательно. И то, как проведено крепление желоба водостока, определит надёжность всей системы.

Как установить водостоки если крыша уже покрыта?

Хорошая водосточная система прослужит долго и не доставит хлопот при эксплуатации. Разумеется, если ставить пластиковые конструкции, надеяться на них придётся не так долго, как на систему из металла с полимерным покрытием. Тут уже главным становится вопрос финансовых возможностей на текущий момент.

В любом случае только качественный монтаж позволит водостоку проработать всё то время, на которое он рассчитан. Поэтому, для устройства системы домовладельцы часто обращаются в профессиональные фирмы. Однако выполнить все работы можно и самостоятельно.

Если у вас нет никакого представления о креплении желобов водостока и прочих элементов системы отвода воды с крыши, сначала внимательно изучите весь процесс их установки.

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши.

Выбор крепежа

Здесь особых тонкостей нет. Кронштейны должны соответствовать диаметру выбранных вами водосточных желобов. Убедитесь в надлежащем качестве металла.

Некоторые водосливные системы известных производителей (металлические с покрытием из полимеров) поставляются в комплекте со всеми необходимыми крепёжными элементами.

Расчёт креплений

Сколько кронштейнов потребуется для устройства желобов – зависит от материала водосточной системы. Для металлических конструкций достаточно шага в 0,5-0,6 метра. Пластиковые желоба для отвода воды желательно крепить чаще – по три кронштейна на метр. Если кровля сложная, с поворотами, внешними и внутренними углами, это необходимо учесть. Ведь для каждой стороны может потребоваться «свой» кронштейн.

Обратите внимание: расстояние от водозаборной воронки до ближайших креплений должно составить не меньше 0,15 м.

Существует несколько способов устройства креплений для укладки желобов:

1. Крепление водостока к лобовой доске. Выбор такого способа чаще всего диктуется двумя обстоятельствами. Во-первых, монтаж системы сбора и отвода воды ведётся при полностью готовой крыше. Во-вторых, вы планируете устанавливать пластиковую систему водостока. Однако и металлические конструкции системы отвода воды не запрещается крепить подобным образом, при этом желательно использовать специальные короткие крюки.
2. Следующий способ – использование в качестве основы стропильных ног. Это возможно, если шаг стропил – не более 0,6 м. Такой метод очень надёжен и отлично подходит для крыш большой площади. Но применить его возможно только до укладки покрытия кровли.
3. Длинные крюки или комбинированные кронштейны можно крепить к обрешётке крыши, к её первой планке. Этот способ оптимален, если стропила устроены с шагом более 0,6 метра (если планируется ондулиновая или металлочерепичная кровля).
4. Последний способ разработан на случай, когда предыдущие три недоступны. Например: как крепить водосток когда лобовая доска кровли отсутствует, как и доступ к стропилам и обрешётке. Тогда в стену необходимо вмонтировать специальные костыли (металлические), и крепить к ним жёлоб с помощью шпилек.

Есть очень важный вопрос: какой должна быть толщина лобовой доски для крепления водостока? Кто-то использует обычную «двадцатку». Есть и те, кто для надёжности покупает доску толщиной 4 см. Однако умельцы-строители считают оптимальными 25-30 мм толщины.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Как выдержать уклон водостока

Чтобы понижение стока было равномерным, важно правильно устроить первое и последнее крепления жёлоба водостока.

Первый кронштейн желоба крепится в самой высокой точке стока. В зависимости от итоговой длины жёлоба нужно рассчитать уклон водостока и вычислить нижнюю точку. В ней крепится последний кронштейн. Затем, между ними необходимо натянуть тонкую верёвку или шнур. Все промежуточные крепления делать, ориентируясь на полученную линию.

Что делать дальше

После того, как установлены все кронштейны, можно начинать укладку желобов. Здесь есть свой специфический момент: это соединение стыков. В первую очередь оно зависит от материала и конструкции водосточной системы. При любом способе можно найти и недостатки, и преимущества:

• клеевые соединения получаются крепкими, но создают проблемы при демонтаже и ремонте водостока;
• резиновые уплотнители обеспечат герметичность, но при резких перепадах температур могут деформироваться;
• метод холодной сварки требует, чтобы система водостока была защищена от серьёзных механических воздействий.

Крепление каждого желоба водостока – дело ответственное и серьёзное. Знания о процессе монтажа всей системы очень полезны и важны. При желании и необходимости вы сможете самостоятельно обустроить сток воды с крыши или просто внимательно проконтролировать работу приглашённых специалистов.

Источник: http://stroyusnulya.com/kreplenie-zheloba-vodostoka-na-kryshe-doma-pravila-i-sposoby.html

Технология крепление водостока к крыше

Установка водосточной системы является заключительным этапом кровельных работ, главная задача которого – сбор воды, стекающей со ската кровли во время интенсивного таяния снега или дождя.

Выполнять расчет, крепление водостока к кровле должен уметь каждый домовладелец, ведь только таким образом можно уберечь отделку стен, отмостку фундамента от влаги.

Готовые комплекты, готовые к сборке, которые продаются в строительных магазинах значительно облегчают процесс монтажа, поэтому с ним справится даже человек без опыта или каких-либо строительных навыков. В этой статье мы расскажем, как крепить водосток к кровле, чтобы он прослужил долгие годы.

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения

Обратите внимание! Профессиональные кровельщики утверждают, что все скатные крыши нужно обязательно оборудовать системой водоотведения. Исключение можно сделать, если кровельные свесы дома превышают 80-90 см и выходят за пределы бетонной отмостки фундамента. Водосток должен быть установлен при любой площади и уклоне скатов.

Выбор и расчет

Перед тем, как осуществить крепление водостока к кровельному свесу, нужно выбрать модель, которая лучше всего подойдет для конкретных условий. Производители предлагают обширный ассортимент комплектующих для сборки систем водоотведения из пластика, меди, оцинкованной стали, они выпускают модели с круглым и прямоугольным сечением. Чтобы водосток работал максимально эффективно, при выборе нужно обращать внимание на следующие аспекты:

• Диаметр. Чтобы определить диаметр желоба и трубы, которые подойдут для конкретной крыши, нужно выполнить расчет площади скатов. Чем больше кровля, тем больше должен быть, в разумных пределах, размер элементов водоотведения. Выполняя расчет, необходимо учитывать количество осадков, выпадающих в регионе.

  Площадь водосбора труб и желобов разных диаметров

• Материал. Оцинкованные модели монтируют на кровли из металлочерепицы и профнастила, водосточные желоба и трубы из пластика лучше «работают» с рулонными материалами, а медные устанавливают, если покрытие крыши выполняется из этого же металла.
• Рабочая температура. Пластиковые модели эксплуатируют при температуре от -40 до +50 градусов, а металлические от -50 до +150. Поэтому водостоки из металла считаются универсальными: они выдерживают суровый климат крайнего севера и жару экваториальных стран.
• Срок эксплуатации. Срок службы элементов водоотведения из пластика составляет 25-30 лет, оцинкованные водостоки служат всего 10-15 лет, а медные сохраняют эксплуатационные качества более 100-150 лет.

Сравнение разных систем водоотведения

Важно! Материал и размер элементов водостока влияют на цену изделий. Самыми дешевыми считаются пластиковые модели, следующее место по стоимости занимают оцинкованные желоба. Стоимость увеличивается также за счет дополнительных функций: окрашивания, покрытия полимерными пленками, обогрев, установки фильтров. Диаметр или количество элементов, которые понадобятся для монтажа, определяет расчет.

Монтаж

После покупки водостоков, необходимо выполнить крепление элементов к крыше дома. Оно производится во время кровельных работ. Порядок монтажа зависит от конструкции водостока, он подробно описывается в инструкции, предоставляемой производителем. Чтобы водосточная система прослужила долго, не сломалась в самый неподходящий момент, крепление осуществляют следующим образом:

1. Сначала выполняют проектные работы. Обмеряют длину свесов крыши, выполняют расчет необходимого количества желобов, сливов, воронок, заглушек, а также кронштейнов.
2. Осуществляют разметку. Сначала определяют места установки водоприемных воронок, они располагаются посредине или по краям свеса кровли. От этих точек к противоположному углу дома протягивают трассировочный шнур, учитывая, что уклон водостока должен составлять 3-5 градусов. Расчет необходимого количества сливов определяют по числу внешних углов дома.

   Правила разметки водостока

3. На расстоянии 15 см от места крепления воронок на концы стропильных с помощью саморезов фиксируют кронштейны. После монтажа первого держателя их закрепляют каждые 50-60 см. Чем тяжелее водосток, тем меньше шаг между кронштейнами. Если элементы водостока металлические, то между ними и стропилами прокладывают гидроизоляционный слой.

   Способы крепления кронштейнов

4. После установки на кровлю кронштейнов устанавливают водоприемные воронки и начинают сборку водосточного желоба. Крепление между элементами из пластика делают с помощью компенсаторов, которые нивелируют линейные изменения размеров желоба при температурных колебаниях. Конец водосточного желоба, который находится напротив воронки, закрывают заглушкой.Схема установки водосточного желоба

   Схема сборки водосточных труб

5. К водосточным воронкам присоединяют сливы такой длины, чтобы расстояние от оголовка трубы до грунта не превышало 40-50 см. Трубы вставляют в кронштейны, а затем прикрепляют к стене дома. На конец слива надевают закругленный наконечник, который называют капельник.

Обратите внимание! После завершения монтажа водосток проверяют на герметичность соединений, соблюдение уклона. Для этого на скат крыши выливают бутылку воды, а затем наблюдают, как она передвигается. Если вся вода достигла ливневой канализации, водосточная система кровли работает правильно. Если часть воды осталась в желобе или протекла через соединительные швы, нужно поработать над устранением дефектов.

-инструкция

Источник: http://KrovlyaKrishi.ru/kommunikacii/vodostok/texnologiya-kreplenie-vodostoka-k-kryshe.html
