Как прикрепить конек на крышу из профнастила?

В этой статье:

Монтаж конька профнастила на крыше

Конек является неотъемлемым элементом скатных крыш, которые часто используются в постоянно набирающем популярность малоэтажном домостроении, и поэтому вопрос правильного использования данного элемента весьма актуален. Неправильный монтаж конька для профнастила может привести ко многим негативным последствиям, наиболее опасными из которых являются негерметичность крыши, и как следствие, её повышенный износ.

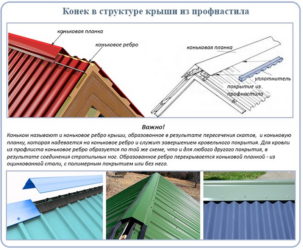

Конек для скатной кровли из профнастила представляет собой ребро, которое крепится на стыке листов кровельного покрытия, обычно располагающегося на самом верху конструкции. Правильный выбор конька крыши очень важен, так как он выполняет не только декоративную функцию, закрывая стык листов профнастила, но и защищает его от влаги, а также является элементом вентиляционной системы.

Виды конька

При монтаже кровли могут применяться различные виды конька для профнастила. Наиболее распространенными из них являются следующие:

Г-образной формы;
П-образной формы;
С круглой вершиной.

Наиболее простым и, следовательно, бюджетным является изделие Г-образной формы, а элемент с круглой вершиной в свою очередь потребует наибольших затрат в силу того, что он позволяет обустроить вентиляцию. Однако если грамотно произвести монтаж Г-образного конька для профнастила на кровлю, ее долговечность будет не намного меньше, чем при использовании самого дорогого варианта.

Порядок работ

Чтобы кровля была гидроизолированной, не выпускала лишнее тепло из дома, а также радовала своей долговечностью, необходимо производить монтаж конькового элемента в строгом соответствии с технологией этого процесса.

Оптимальный порядок работ представляет собой следующую последовательность:

Определение высоты конькового элемента;
Обустройство системы вентиляции;
Монтаж конькового уплотнителя;
Монтаж элемента.

Для успешного и длительного функционирования кровли из профнастила необходимо выполнять весь комплекс работ, а в противном случае могут выявиться различные технические недочеты, негативно влияющие на срок эксплуатации данного конструктивного элемента.

Прежде чем приступать к работам, нужно удостовериться, что в наличии есть все необходимые инструменты:

Лестница с креплениями для кровли;
Шуруповерт для саморезов по металлу;
Ножницы по металлу;
Строительный уровень, рулетка;
Лазерный дальномер или шнурок.

Если всё вышеперечисленное готово к использованию, можно приступать к работам.

Определение высоты конькового элемента

Для грамотной установки элемента необходимо рассчитать его высоту, так как в противном случае целостность кровли может быть нарушена, что приведет к существенному снижению срока её эксплуатации.

Для того чтобы получить высоту конька, необходимо знать, каковы ширина здания и угол наклона кровли. Ширина умножается на коэффицент угла и в итоге получается искомое значение. Стоит отметить, что в свободном доступе есть готовые таблицы с проведенными расчетами для часто встречающихся параметров малоэтажных зданий.

Обустройство системы вентиляции

Вентиляция на данном участке кровли необходима в силу свойства профнастила быстро изменять свою температуру — он достаточно быстро нагревается и так же быстро остывает. Если не сделать в этом месте вентиляционный зазор, такие перепады температур будут способствовать обильному образованию конденсата, что в конечном счете приведет к порче материала.

В свою очередь наличие вентиляции препятствует появлению конденсата за счет циркулирующего по пространству конькового элемента воздуха. Конструкция вентиляционной системы такова, что воздух по ней движется снизу вверх.

Для обеспечения правильной циркуляции необходимо устанавливать конек таким образом, чтобы оставались зазоры между ним и кровельным покрытием. Оптимальной считается ширина такого зазора 50-60 мм. При этом необходимо не забывать об установке гидроизоляционной мембраны, а также про дополнительную изоляцию специальной лентой стыков как между мембранами, так и мест их крепления к коньковому элементу.

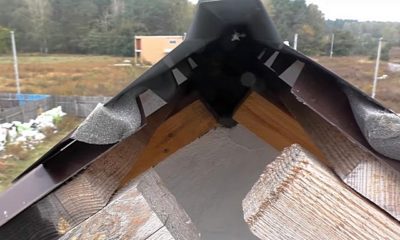

Монтаж конькового уплотнителя

Утеплитель необходим по той простой причине, что профнастил не является плоским покрытием, и при монтаже на него конька остаются зазоры, высота которых равна высоте профлиста.

Однако он укладывается не по всей длине покрытия, а только в места, которые необходимо защитить от попадания влаги, так как даже при самом большом размере конькового элемента и достаточно большой высоте профнастила возможно попадание воды вовнутрь при сильном дожде и ветре.

Чтобы не только защитить пространство под коньковым элементом от попадания влаги и, как следствие, образования конденсата, но и сделать защиту надежной, а также обеспечить необходимую вентиляцию пространства, следует использовать коньковый уплотнитель, повторяющий форму трапеции профнастила.

В случае отсутствия в продаже подходящего типа уплотнителя можно приобрести универсальный — он изготавливается в виде прямоугольника и не обеспечивает достаточной плотности прилегания, однако это лучше, чем не использовать уплотнитель вообще.

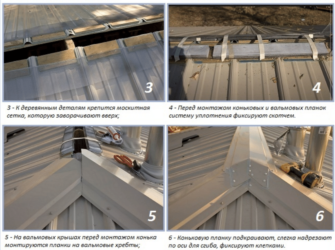

Монтаж конькового элемента

Перед установкой конька необходимо проверить кровлю на предмет уклона с помощью лазерного дальномера или обычного шнурка, и если он составляет более 2% от ширины стороны конька, то необходимо будет произвести выравнивание кровли, так как в противном случае места стыков будут протекать.

Укладка коньковых элементов производится с нахлестом в 15-20 см, крепятся они на кровельные саморезы. Иногда удается использовать один и тот же саморез для крепления не только конька, но также и утеплителя. Начинать монтаж следует с той стороны кровли, с которой реже дуют ветра.

Источник: http://profnastil.center/krysha/konek_pod_profnastil.html

Как крепить конек на профнастил

Для двухскатных крыш коньки являются обязательными элементами, хотя их также устанавливают на кровлях, имеющих оригинальный дизайн. У кровель с неправильной формой положение конька смещено, но это допустимо. Главное, правильно рассчитать высоту элемента и не забыть о вентиляции кровли из профнастила.

Коньки представлены в различных видах и могут быть выполнены из разных материалов. Желательно выбирать готовые конструкции из оцинкованного железа или сделать элементы своими руками. Применять асбестоцемент не рекомендуется, хотя именно его раньше использовали в качестве основного материла для оформления кровли.

Разновидности коньков

Установка конька на профнастил подразумевает использование материалов и элементов, обеспечивающих безопасность кровли, ее красивый вид, а также удобный монтаж. Начинать нужно с выбора разновидности. Всего существует три основных варианта:

Простой;
Полукруглый;
П-образный.

Простой конек имеет загибы по краю и довольно жесткий. Это уголок из металла с типовыми размерами 100Х300 мм. Именно эту разновидность удобнее монтировать своими руками. Благодаря прочности и жесткости, установка проходит быстро и без осложнений даже в неблагоприятных погодных условиях. Ветер не может погнуть материал, а это важно не только во время монтажа, но и после установки конька на профнастил.

У полукруглой модели размеры ребер могут быть любыми, а основной отличительной особенностью является заглушка.

Конек с п-образным ребром функционально ничем не отличается от простого, его полки имеют аналогичные размеры, но ребро имеет п-образную форму. Стандартные параметры ребер равны 20Х40 мм, но производители предлагают изготовление кровельных уголков на заказ с теми размерами, какие вам нужны.

Монтаж данной конструкции происходит при помощи саморезов или шурупов. Необходимо прикрутить ими конек к брусу, установленному заранее. В целом установка п-образного конька на профнастил считается наиболее простым вариантов из всех. Сам конек изготавливают из профлиста или стали размером до двух метров в длину.

Выбор уплотнителя

Обустраивая кровлю, нельзя забывать о герметичности конструкции. Между коньком и профнастилом образуется зазор, через который внутрь могут попадать осадки или мелкие животные.

Чтобы избежать неприятных последствий, следует проложить уплотнитель. Не нужно бояться, что уплотнитель будет препятствовать проникновению воздушных масс.

Вентилирование не нарушается, когда в качестве уплотнителя используют специальные воздухопроницаемые материалы.

Обычно это пенополиуретановые и вспененные ПВД уплотнители различной формы, отлично подходящие для использования в конструкции. Для карнизов они также являются хорошим решением, но приобретать для них нужно уплотнитель, соответствующий именно форме карниза.

Преимуществ у данного уплотнителя много:

Его легко нарезать на части;
Можно приклеивать к поверхности различными клеящими составами, клейкой лентой или герметиком;
Некоторые материалы изначально продаются с клейким слоем;
Существуют модели различной формы.

Производители предлагают широкий ассортимент уплотнителей, и можно найти универсальную модель, которая подойдет к любой форме профиля коньков или карнизов.

Монтаж элементов на крышу из профнастила

Работа по установке конька начинается с измерений и сбора данных. Обязательно понадобятся параметры кровли из профнастила.

От того, какова высота элемента для профнастила, ширина здания и угол наклона крыши, зависит количество материалов, необходимых для установки конструкции.

Некоторые данные, например, угол наклона, можно найти в специальной таблице. Определившись с числами, нужно приступать к монтажу элементов на крышу.

Кровля уже должна быть покрыта профнастилом по всей поверхности, а если ремонтные работы еще ведутся, коньки устанавливать нельзя. Чтобы не повредить крышу из профнастила, элементы конструкции аккуратно затягивают на наверх при помощи веревки. Монтаж начинается с установки бруса, на который впоследствии будут закреплены коньковые элементы.

Сечение бруса не может составлять менее 70Х90 мм, иначе конструкция будет неустойчивая. К брусу дополнительно прикручивают еще 2 бруса. К главному брусу крепят коньковый брус, имеющий округлую верхнюю часть. Благодаря плавной форме, все элементы конструкции лягут ровно и плотно, и конек на крыше будет держаться прочно.

Коньковый брус необходимо обить уплотнителем. Это препятствует процессам гниения кровли, избавляет от возникновения грибка и плесени, но не нарушает естественную вентиляцию.

Уплотненный брус дольше сохраняет хорошее качество и служит долгие годы. Обивать его следует полностью по всей длине. Все коньковые элементы необходимо закреплять при помощи шурупов именно к этому брусу.

Монтаж коньковой конструкции заключается в соединении двух коньков на скатах кровли и установки главного длинного конька. Размер главного конька увеличен на 10 мм.

После того, как будут закреплены эти три конька, можно монтировать остальные элементы конструкции. Их привинчивают, направляя широкие концы к фронтону здания. Именно поэтому начинать укладку коньков следует с ветреной стороны дома.

Источник: https://antei-remont.com/kak-krepit-konek-na-profnastil/

Устройство конька крыши из профнастила — Кровля и крыша

Конек является одним из элементов стропильного каркаса крыши. Он необходим для того, чтобы предотвращать попадание воды в пространство под кровлю, обеспечить вентилирование крыши и придать конструкции декоративный эффект. В статье ниже мы рассмотрим, как правильно установить конек на крыше и какие расходные материалы для этого понадобятся.

Устройство конька на крыше

Конек – это место примыкания противоположных скатов крыши. Различают несколько типов коньков исходя из конструкции крыши. Это может быть длинная прочная балка, установленная на вертикальных опорах или уложенная на фронтоны. Далее на такую балку будут опираться стропила в верхней части.

Стропильный каркас может состоять также из отдельных треугольных ферм, образованных соединенными между собой парами стропил. Такие фермы собирают воедино с помощью горизонтальных перемычек. В самом верху наклонной плоскости ферм с каждой стороны нашивают по доске. Именно эти доски, размещенные параллельно карнизу, и являются коньком.

Если речь идет о вентилируемом коньке для профнастила, то имеется в виду специальный элемент кровельного покрытия, который закрывает щель между листами материала, уложенного на скатах кровли. Как правило, такие детали изготовлены из металла или материала, аналогичного кровельному покрытию.

Перед тем, как закрепить конек на крыше из профнастила, стоит определиться, какая форма будет оптимальной для конкретной конструкции:

Назначение

Прежде всего, стоит сказать, что конек на крыше необходим не только для придания ей завершенности и эстетической красоты, но и для обеспечения функциональности всей кровельной конструкции.

В настоящее время кровельный пирог включает сразу несколько слоев, среди которых пароизоляция, тепло- и гидроизоляция. Кроме того, такая многослойная конструкция предполагает наличие зазоров для вентиляции. В частности, отступ между кровельным покрытием и утеплителем позволяет снизить теплопотери, регулировать температурный режим внутри дома и обеспечить долговечность изоляционного материала. Следовательно, в зимнее время на крыше не образуется ледяная корка, а в летнее – чердачный этаж не нагревается до температуры парилки.

Поэтому перед тем как поставить конек на крышу, в кровельном пироге необходимо предусмотреть вентиляционный зазор и позаботиться о циркуляции воздушных потоков. Чтобы этого добиться, свесы на карнизах подшивают софитом, доской, закрепленные с зазорами, либо прочими материалами в комплексе с решетками для вентиляции. Обратите внимание, что крепление конька к профнастилу нужно сделать так, чтобы под него свободно попадал свежий воздух. В таком случае влажный воздух изнутри будет свободно покидать подкровельное пространство, не оседая в виде конденсата на утеплителе и деревянных конструкциях.

Вычисляем высоту

Выполнять расчеты, на какой высоте должен быть расположен конек, необходимо на стадии разработки проекта. Это особенно актуально в случае с возведением вальмовой или другой крыши со сложной конфигурацией.

Расчет высоты установки конька производится с учетом следующих условий:

конфигурация и внешний вид здания;
разновидность кровельного покрытия;
уровень снеговых и ветровых нагрузок в данном регионе;
обоснованность с точки зрения экономии и сложности установки.

Кровельная конструкция должна быть соразмерной с самим зданием. Если предполагается установка высокой крыши с крутыми скатами, для нее понадобится существенно больше материала. В тоже время низкоуклонная крыша должна быть рассчитана на большое количество снежных осадков.

Чтобы определить, как крепить конек на крышу сложной конфигурации, потребуется специальное программное обеспечение или помощь архитекторов, которые смогут точно высчитать его высоту. Если же речь идет о простой конструкции с уклоном скатов в пределах 35-60º, высоту конька можно высчитать по тригонометрическим формулам.

Тонкости установки и крепления на профнастил

Хотя коньковый прогон может быть сделан из стали, все же владельцы частных домов в основном используют деревянный брус. Однако перед тем как крепить конек на профнастил из дерева, его необходимо обработать антипиренами и антисептиками.

Минимизировать пагубное влияние атмосферных осадков позволяет укладка специальных элементов из кровельного материала или листа оцинковки, а изнутри выполняется гидроизоляция стыков и обустройство зазоров для вентиляции.

Предварительно в верхней части наклонных скатов необходимо набить широкую обрешетку, так как крепить конек на профлист нужно будет специальными креплениями. Однако отступ от ребра кровельного покрытия до верхней точки ската должен составлять примерно 7 см. Более широкие зазоры потребуют специальных коньковых элементов с широкими лопастями.

Гидроизоляция и утепление кровли, которые предотвратят появление конденсата, также выполняются до того, как сделать конек из профнастила. Тем не менее, отступ для циркуляции воздуха должен быть предусмотрен обязательно.

Как крепить вентилируемый конек на профлист

Вентилирование конькового элемента кровли позволяет обеспечить свободную циркуляцию воздуха в кровельном пироге.

Методика, как правильно крепить конек на профлист, предполагает выполнение таких манипуляций:

Поверх установленного ранее стропильного каркаса перпендикулярно стропилам необходимо уложить и зафиксировать слой гидроизоляции. Нахлест отдельных листов должен составлять не менее 15 см, а швы герметизироваться строительной лентой.
К стропильным ногам прибивают рейку обрешетки и контробрешетки.
Далее выполняется монтаж кровельного покрытия, которое немного не достает до конька.
Внутри конькового прогона делают отверстие для вентиляции, которая обеспечит свободную циркуляцию воздуха внутри кровли. Гидроизоляционный материал под ним размещают с нахлестом.
При подшивке свесов на карнизах также необходимо оставить отступать для вентиляции.

Чтобы сделать конек на крыше из профнастила как можно более функциональным, монтируют специальные короба для вентиляции. Они крепятся на самоклеящиеся смеси или специальными крепежами. Обратите внимание, что работать лучше всего в теплую сухую погоду.

Как вариант, если вентиляционный короб нет возможности установить, внутри чердака обустраивают несколько торцевых окон для проветривания.

Крепление конька – как сделать правильно

От того, какой тип материала для перекрытия кровли будет выбран, зависит способ, как соединить конек на крыше. Обычно такие доборные элементы предлагаются в дополнение к основному кровельному покрытию, так что метод их крепления будет аналогичен укладываемому материалу.

Общее правило монтажа кровельного конька гласит, что первыми размещают торцевые детали с обоих фронтонов. Затем между ними натягивают шнур в качестве ориентира. Далее, четко соблюдая горизонтали, укладывают все оставшиеся детали. Обратите внимание, что монтаж коньковых планок нужно выполнять так, чтобы в швы не затекала жидкость и не задувал ветер.

Очень важно выполнить качественную герметизацию коньковой планки, для чего можно использовать:

монтажную пену;
специальный герметик;
цементный раствор в случае с шиферным покрытием;
предусмотренные производителями кровельных материалов составы.

Как правило, для шиферных крыш продают специальные коньковые планки из асбестоцемента. Их монтируют по обеим сторонам конька с нахлестом верхних краев и фиксирует специальными гвоздями.

Коньковые планки из металла можно сделать самостоятельно из оцинкованной стали либо приобрести уже готовые изделия фабричного производства. Для установки таких элементов используются саморезы с уплотняющими кольцами из резины или неопрена.

Для керамической черепицы предусмотрены специальные коньковые элементы. При использовании рулонных материалов или мягкой битумной кровли, конек изолируют аналогичным покрытием.

Стоит отметить, что сделать коньковый прогон более декоративным можно с помощью специальных украшений, которые имеются в продаже в строительных магазинах.

Источник: https://krovlyaikrysha.ru/ustroystvo-konka-kryishi-iz-profnastila.html

Как правильно установить конек для профнастила на кровлю?

Конек — это непременный атрибут любой скатной крыши. Так называют стык двух любых горизонтальных или наклонных краев плоскостей скатной кровли. Правильное выполнение этого элемента имеет очень большое значение для надежности всей кровли.

Герметичность скатов крыши обеспечивается плотным прилеганием листов профнастила друг к другу. Для этого при укладке листов профнастила на вертикальных и горизонтальных стыках выполняется нахлест. Часто для большей герметичности по вертикальным краям листа выполняются специальные капиллярные канавки. При этом горизонтальные стыки профилированных листов при небольших уклонах кровли уплотняются специальным кровельным герметиком.

Если предотвратить попадание влаги в подкровельное пространство на плоскости скатов достаточно просто, то защитить крышу от брызг дождя в месте стыка двух наклонных поверхностей может только специальный коньковый элемент для профнастила. Тому, что он собой представляет и как его устанавливать, и посвящена эта статья.

Конек для кровли из профнастила — функции и использование

Большинство производителей профнастила выпускают, кроме самого профлиста, все элементы, необходимые для монтажа кровельной системы. Конек для профнастила изготавливается из такой же оцинкованной стали или стали с полимерным покрытием, как и сам профилированный лист. Он является органичной частью кровли и, как правило, незаметен, хотя в реальности играет одну из главных ролей в обеспечении надежности крыши.

Как и для любой скатной крыши, конек на крышу из профнастила имеет особое значение. Первая и главная его функция — это защита подкровельного пространства от попадания в него влаги извне. Учитывая саму конструкцию скатной кровли, реализовать эту задачу каким-либо другим способом — практически невозможно.

Без конька срок службы кровли очень сильно снизится, так же, как и ее теплоизоляционные свойства. Влага приведет к коррозии металла и, при достаточном количестве, к порче обрешетки и стропильной системы. Поэтому нельзя затягивать процесс укладки кровли и, тем более, оставлять ее долго в незавершенном состоянии. От крепления карнизной планки и начала монтажа листов до момента, когда вы завершаете кровельные работы, устанавливая конек кровли из профлиста, должно проходить не больше нескольких дней.

Кроме защиты от влаги, коньковая планка для профнастила выполняет не менее важную функцию — создает условия, необходимые для вентиляции крыши. Особенно важно это для утепленных кровель.

Вентилируемый конек для профнастила

Поскольку металлические профилированные листы имеют свойство очень быстро нагреваться под действием солнечных лучей и так же быстро остывать в холодную погоду, между гидроизоляцией и кровельным покрытием из профлиста всегда устраивается вентиляционный зазор. Именно циркулирующий в нем воздух препятствует образованию конденсата на внутренней поверхности кровельного покрытия, сохраняя его от коррозии и последующего проникновения влаги в утеплитель.

Для того чтобы обеспечить вентиляцию, установка конька на профнастил осуществляется таким образом, чтобы воздух мог беспрепятственно выходить как из подкровельного вентиляционного зазора, так и из вентиляционного зазора между утеплителем и гидроизоляционной пленкой. При этом для свободного прохода воздуха гидроизоляционная мембрана не доходит до конька кровли на 40-60 мм.

Таким образом обеспечивается сквозное движение воздуха снизу вверх: начиная с края скатов и заканчивая вентиляционным отверстием под коньковым элементом. Стоит отметить, что места крепления гидроизоляционной мембраны возле конька необходимо дополнительно изолировать специальной лентой, причем это касается как края, непосредственно прилегающего к коньковому элементу, так и стыка между соседними мембранами — и по бокам, и внизу.

Зачем нужен коньковый уплотнитель для профлиста?

Крепление конька профнастила выполняется саморезами через верхнюю гофру профлиста. При монтаже между поверхностью конькового элемента и профнастилом образуется зазор, равный высоте профиля кровельного покрытия. Даже при размере конькового элемента 200×200 мм при высоте трапеции профнастила больше 20 мм, в подкровельное пространство могут проникать брызги воды при косом дожде и сильном ветре. Во избежание подобного, в этом месте укладывается специальный уплотнитель для конька профнастила.

Необходимо учитывать, что при заполнении гофры профлиста уплотнителем, обязательно нужно оставлять зазор для циркуляции воздуха. Если зазора не будет или он будет недостаточным, то вентиляция подкровельного пространства будет очень ограниченной, что скажется на сроке службы крыши.

Коньковый уплотнитель для профлиста подбирается под конкретную марку профнастила и как бы отражает форму ее гофры. В случае, если необходимого уплотнителя нет в продаже, можно воспользоваться универсальным вариантом. Такой уплотнитель под конек профлиста имеет простую прямоугольную форму и обеспечивает как защиту от влаги, так и вентиляцию. Однако обеспечить хорошее прилегание подобного уплотнителя сложнее.

Как крепить конек на профнастил?

Перед тем, как крепить конек на профлист, необходимо удостовериться в том, что верхний край скатов находится примерно на одной линии. Для этого можно использовать лазерный дальномер или же простой шнур. Расхождение допускается, но на уровне не более 2% от ширины плеча конька. То есть, если вы предполагаете использовать конек для профнастила, размеры которого равны 200 мм в ширину и 2 м в длину, то расхождение по верхнему краю ската не может быть больше 200·0,02=40 мм. Если неровность будет большей, то это чревато протечками кровли в таком месте.

Конек для крыши из профнастила крепится с шагом 200-300 мм, а укладка коньковых элементов выполняется с нахлестом в 150-200 мм и начинается со стороны, противоположной господствующим в данном регионе ветрам. Как правило, размеры конька для профнастила находятся в пределах от 2 до 3 метров. При большей длине для сохранения формы коньку необходимы дополнительные ребра жесткости или большая ширина.

Обычно ширина «плеч» конька находится в промежутке от 100 до 300 мм, что позволяет надежно закрыть уязвимое место от дождя. Крепление осуществляется на концах плеч, на расстоянии нескольких сантиметров от края, причем в некоторых случаях одним саморезом можно выполнить крепление и конька, и уплотнителя.

Узел конька кровли из профлиста, как правило, имеет одну из трех форм:

Простая Г-образная форма;
Конек с вершиной в виде буквы «П»;
Конек с круглой вершиной.

Последний вариант обеспечивает наилучшую вентиляцию, но и цена конька для профнастила такой формы выше. Самый дешевый вариант — просто Г-образный конек, однако он при этом не менее надежен при правильно спроектированной и смонтированной кровле.
