Как прикрепить профнастил к бетонной крыше?

В этой статье:

Инструкция: Как крепить профнастил на крышу, стены и потолок

В следующей статье рассказывается о процессе крепления профнастила к кровельному или стеновому покрытию и обо всех деталях и нюансах, которые необходимо учитывать при этом.

Само собой разумеется, что у любого современного способа крепления профнастила окажутся какие-то индивидуальные особенности. Сами способы крепления могут различаться в зависимости от используемого оборудования и крепежной техники. Крепеж не в последнюю очередь зависит от материала основания – древесины, стального покрытия или еще какого-нибудь. К тому же сам способ выполнения крепления не менее важен.

Полезно: Когда используют саморезы для крепления профнастила к кровельным прогонам металлического или деревянного типа, то выполнять крепеж начинают с самого нижнего края волны. При этом обычно используются особенные оцинкованные саморезы, оснащенные уплотнительными шайбами, которые в свою очередь изготовлены из неопреновой резины.

Если Вы выполняете потолочное крепление профнастила, или к металлическому и деревянному основанию, то рекомендовано использовать особенные саморезы для профилированного листа. Надо заметить, что цена на саморезы по металлу несколько больше цены саморезов по дереву.

Как крепить профнастил на кровлю

Крепление профнастила на кровлю

Давайте посмотрим на процесс крепления профнастила на кровле и возможные причины выбора того или иного вида профильного листа для кровли.

Известно, что не только в качестве кровельного покрытия может использоваться профлист – его применяют для отделки заборов, фасадов и других строительных сооружений. Тем не менее, обязательно следует отметить, что в качестве кровли профнастил и смотрится и функционирует лучше всего. Кровля, изготовленная с помощью такого материала, может выдерживать огромные внешние нагрузки и обеспечивать невероятно надежную защиту любого внутреннего помещения. Поэтому нет ничего удивительного в том, что профлист, прежде всего, сегодня набирает популярность как кровельный материал.

Естественно, никак нельзя обойти стороной простоты кровельного монтажа, при котором используется профильный лист. Несмотря на свой небольшой вес, эти листы отличаются высокими показателями прочности – при их использовании нет необходимости усиливать каким-нибудь образом стропильную систему. Такие очевидные преимущества способствуют и облегчению кровельного монтажа, и ускорению рабочего процесса.

Даже если крыша обладает небольшим наклоном, возможен монтаж ее кровельного покрытия с помощью профнастила. Это тоже, безусловно, преимущество, потому что не со всяким кровельным покрытием возможно такое осуществить.

Не следует также забывать о длительном сроке службы, которым обладает оцинкованная кровельная сталь, изготовленная по новейшим технологиям и которая обеспечивается прекрасной защитой от возможной коррозии.

Кстати: И если установка профилированных листов не требует использование каких-нибудь особенных приспособлений (например, V-образных креплений), то такая установка может быть осуществлена любым человеком, даже не обладающим строительными навыками.

Еще раз отмечаем простоту данного материала в обращении. Он довольно легко может разрезаться и крепиться с помощью саморезов или даже простых болтов.

А еще его можно закреплять практически в любую погоду, так как никакого существенного температурного или атмосферного влияния на профнастил не осуществляется.

Технология крепления профнастила на крышу

Сначала расстилается материал в необходимом порядке с обязательным учетом зависимости перекрытия профильных листов от общего наклонного угла кровли. (можете посмотреть это видео)

Нет ничего сложного в такой зависимости, и в нее входит несколько цифр. Показатель листового нахлеста пропорционален кровельному наклону. Но когда уклон не больше пятнадцати градусов, то рекомендовано выбирать максимальный нахлест (около двадцати сантиметров).

Если уклон больше тридцати градусов, показатель величины нахлеста становится меньше на пятнадцать сантиметров.
Если кровельные углы наклона составляют меньше десяти градусов (то есть, просто критично малы), то необходима дополнительная герметизация существующих нахлестов.

Когда мы говорим о технологии крепежа профнастила на кровлю, нельзя обходит вниманием необходимость изготовления такого элемента, как обрешетки. Обрешетка зачастую зависит от кровельного угла, если говорить о ее размерах. Благодаря увеличению волны или наклонного угла, увеличивается шаг обрешетки. К тому же эти показатели сильно влияют на общее число волн, которые используются в перекрытии. Когда высота волны маленькая, а угол наклона – также небольшой, рекомендовано использовать как минимум две волны в перекрытии.
После окончательного завершения подготовительных процессов (к примеру, изготовления обрешетки, осуществления разметки листов), выполняется самостоятельный крепеж профнастила. Главным крепежом для профильного листа, который позволяет осуществлять самое качественное крепление, являются особенные кровельные саморезы, оснащенные удобной и простой шляпкой. Благодаря этой шляпке саморезы закручиваются механическими и электрическими инструментами. На краю каждого такого самореза располагается сверло, которое позволяет проделывать аккуратное и достаточно качественное отверстие в листе без каких-либо дополнительных повреждений. Непосредственно под шляпкой располагается изоляция. Сама же шляпка оснащена специальным покрытием, которое защищает место крепления от возможной коррозии, солнечного воздействия и влаги. Таким образом, повышается срок эксплуатации кровельного покрытия.
При монтаже профнастила нужно учитывать, что болты вкручиваются, как правило, только в профильные впадины. Для основной части кровельного покрытия и коньков используют особенные саморезы, отличающиеся своей длиной. Когда осуществляется ручное вкручивание саморезов, нужно точнее рассчитывать усилие. Если оно будет превышено, то повредится изоляция и нарушится протекционная кровельная функция.
Когда длина листов профиля совсем перекрывает кровельную конструкцию с одной стороны, они крепятся параллельно карнизной планке с помощью саморезов. При заказе профнастила необходимо помнить про необходимый запас для свеса, который обычно составляет примерно сорок миллиметров. А когда длина профнастила оказывается меньше длины кровельной конструкции, необходимо выполнить укладку кровельного материала в несколько рядов так, чтобы покрыть всю крышу. Начинать, естественно, следует с нижних рядов, и двигаться вверх. На каждый последующий ряд используется нахлест в размере около двадцати сантиметров.
Рекомендовано размещение крепления примерно по центру в то время, как длина конькового крепежа может зависеть от показателя высоты гофры профильного листа.
Когда листы профиля крепятся к обрешетке, то зачастую используется около семи саморезов на один квадратный метр кровельной площади. Соединяются же листы друг с другом посредством особенных вытяжных заклепок. Естественно, что цвет таких заклепок полностью совпадает с цветом кровельного покрытия.

Крепление и монтаж профнастила на стены

Для того чтобы обеспечить надежность и высокую эффективность кровельного основания, которое будет использоваться под профнастил, необходимо заранее продумать возможные защитные меры от сырости и даже конденсата, которые могут образоваться при эксплуатации.

В роли прогонов обычно используют профили типа С и Z, а также различные металлические элементы, принадлежащие обрешетке. В том случае, когда используются деревянные элементы, они обрабатываются особенными составами, чтобы избежать гниения и последующей порчи древесины.Схема крепления профлиста на стену
Необходимо избежать контакта профнастила и схемы его крепления с бетонными основаниями.
Крепительные узлы профиля располагаются таким образом, что получившееся расстояние определяется маркой используемого профлиста и разнообразными условиями его эксплуатации в дальнейшем.
Для начала устанавливается начальный исходный профилированный лист и проверяется правильности проводимой установки (в этом поможет, конечно, такой инструмент, как уровень).
Если говорить о порядке крепления листов, то он обычно следующий: справа налево с расположенным по нижнему краю отливом, который предназначается для протекции нижних помещений, например, от осадков.
Существует возможность горизонтального и вертикального крепления профнастила – оба вида осуществляются с помощью саморезов – с самой нижней части листа по направлению вверх. Но оставляйте поменьше расстояния между закрепительными саморезами и непосредственно несущей конструкцией.
До начала монтажа остальных листов, проследите за их тщательным и надежным закреплением, чтобы не было перехлеста. Если говорить о нахлесте, то он закрепляется в самом конце рабочего процесса.
Во время горизонтального монтажа профильных листов в качестве крепительных узлов используются такие строительные элементы, как различные углы или специальные разделительные профили, в которых есть скрытое крепление.
Запомните, что монтаж подобных элементов всегда выполняется прежде начала монтажа непосредственно кровельного покрытия.
В процессе строительства заборов и всевозможных ограждений из профнастила часто применяют способы аналогичные монтажу фасадного покрытия. Потому не удивительно, что даже классификация профнастила, использующегося для изготовления заборов, совпадает с классификацией стенового профнастила.
Главное же отличие заборного и стенового профлиста может состоять в несущем основании. В его качестве могут служить самые обыкновенные столбики или же столбики со специальными прожилинами.

Крепление и монтаж профнастила на потолок

С целью прокладки всевозможных коммуникаций в современном строительстве обычно используются специальные v-образные крепления в виде особенных кронштейнов, с помощью которых осуществляется крепеж под перекрытием из профнастила.
Схема крепления на потолок
Такое крепление довольно легко регулировать при необходимости под самые разнообразные профили трапециевидной формы. С этой целью заранее выясняется и отмечается точка сгиба.
Потом кронштейн закрепляется посредством штифтов – в находящихся по бокам отверстиях даже имеется специальная резьба для них.

И если говорить о главных методах крепления профнастила, то предоставлена самая нужная и основная информация. В дальнейшем потребуется только внимательное соблюдение рекомендаций и осуществление правильного подбора кровельного материала или же материала для облицовки стены, изготовления забора и так далее.

Источник: http://profnastile.com/instrukciya-kak-krepit-profnastil-na-kryshu-steny-i-potolok.html

Как правильно крепить профнастил: все доступны способы

Благодаря такому универсальному материалу, как профнастил, можно достаточно быстро и просто создать покрытие для кровли, фасадную конструкцию или ограждение. Но прежде чем браться за работу с этим материалом, нужно усвоить как правильно крепить профнастил, выбрать подходящие крепежные детали и выяснить основные нюансы работы с материалом. Рассмотрим, как следует выполнять крепления профнастила к различным поверхностям.

Профнастил – материал, который можно смело назвать универсальным. Его применяют при выполнении самых разных строительных операций. Профнастил с одинаковым успехом используют для сооружения навесов и легких павильонов, строительства заборов и различных ограждающих конструкций.

Годится профнастил и для укладки на кровлю, для обшивки стен и сооружения перекрытий. Разумеется, для каждой из перечисленных операций должна быть выбрана определенная марка профнастила, обладающая соответствующими характеристиками.

Методы крепления

Метод крепления профнастила выбирается в зависимости от того, какой вариант конструкции монтируется.

Использование саморезов

В большинстве случаев, крепление листов профнастила осуществляется при помощи саморезов. Обычно используется специальная разновидность винтов – кровельные саморезы, снабженные эластичными прокладками. Наличие этой прокладки обеспечивает водонепроницаемость собираемой конструкции, так как эластичный материал, прижатый закрепленным винтом, надежно герметизирует отверстие крепежа.

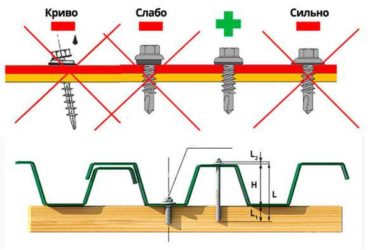

При выполнении крепления профнастила кровельными саморезами, очень важно правильно вкручивать шурупы. Во-первых, ось винта должна быть строго перпендикулярна поверхности покрытия. Во-вторых, винт должен быть закручен до такого уровня, что прокладка под головкой была бы немного сдавлена.

При недостаточной степени вкручивания прокладка неплотно прилегает к поверхности, а если винт «пережать», то чрезмерно сжатая прокладка сильно деформируется. Все перечисленные ошибки приведут к тому, что место крепления будет негерметичным.

Совет! При монтаже конструкций из профнастила, обычно, используется шуруповерт. Для облегчения процесса работы рекомендуется установить на инструменте ограничитель вращающего момента методом подбора. Но даже в этом случае, мастер должен визуально контролировать степень вкручивания каждого винта.

Заклепки

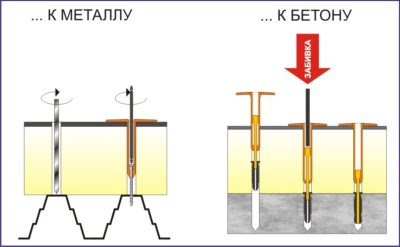

Еще один допустимый вариант крепежа – комбинированные заклепки. Их устанавливают при помощи специального пистолета. При работе с профнастилом рекомендуется применять стальные заклепки, а вот алюминиевые для выполнения этой работы не подходят, так как они не обеспечивают достаточно прочности крепежа.

Запрещенные методы крепления

Работая с профнастилом, запрещено применять гвозди. Этот вариант крепежа не обеспечивает достаточной прочности. Например, если прибить листы профнастила гвоздями к обрешетке кровли, то такое покрытие не выдержит воздействия даже умеренного ветра.

Запрещено применять для крепления профнастила все методы термической сварки. Дело в том, что при нагревании материала происходит расплавление полимерного слоя, покрывающего материал, а также выгорание защитного цинкового слоя. В результате, материал, лишенный антикоррозийной защиты, очень быстро разрушается вследствие коррозии.

Описание крепежных элементов

Основной крепежный элемент, который используется при выполнении монтажных работ с профнастилом, это саморез.

Совет! Для выполнения крепления профнастила используют специальные саморезы, изготовленные из особой марки углеродистой стали – С1022. Для обеспечения большей устойчивости изделий на саморезы наносят цинковое покрытие, его толщина может варьироваться в пределах 12,5-15 мкм.

Для работы с профнастилом рекомендуется применять только качественные метизы, которые прошли предварительные испытания на разрыв. Ведь в процессе эксплуатации саморезам придется выдерживать довольно существенные нагрузки.

Чтобы избежать необходимости выполнять отверстия в профнастиле для установки винтов, при монтаже рекомендуется использовать метизы, наконечник которых представляет собой сверло. Такие саморезы могут иметь полукруглую или шестигранную головку, которая окрашивается или покрывается слоем цветного полимера. Подбирая саморезы с головками под цвет профнастила, можно сделать места крепления на покрытии малозаметными.

Совет! Специальные саморезы с цветными головками и сверлом на конце резьбы маркируются буквой «М».

Саморезы для монтажа профнастила, обычно, имеют мягкую эластичную прокладку для герметизации отверстий, образующихся при ввинчивании. Но иногда требуется использование винтов с жестяными прокладками, например, при креплении элементов конька на кровле.

Как выполняется крепление профнастила при монтаже разных конструкций?

Рассмотрим, как выполняется крепление листов профнастила при укладке материала на кровлю и при монтаже ограждений.

Как крепят материал на кровле?

Чтобы надежно закрепить профнастил на кровле, необходимо построить обрешетку. При строительстве жилья обрешетка собирается, как правило, из дерева. При возведении промышленных объектов, каркас для укладки профнастила может быть собран из металлических элементов.

Шаг расположения элементов при строительстве обрешетки определяется в зависимости от вида используемого профнастила, а именно, от высоты профилировании листов, а также от уклона скатов кровли.

После того, как обрешетка будет готова, нужно будет произвести предварительную раскладку лисов. Нужно помнить, что листы нужно обязательно укладывать с нахлестом. Причем ширина нахлеста зависит от того, насколько крутые склоны крыши.

После завершения предварительной разметки, можно приступать непосредственно к крепежу листов. Вот основные правила выполнения этой работы:

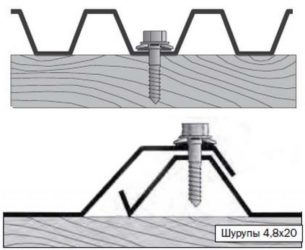

Саморезы следует вкручивать только в местах понижения профиля, то есть, там, где материал наиболее плотно прилегает к обрешетке.

В верхней и нижней части листа необходимо вкрутить саморезы в каждое понижение профиля.
Выполняя крепление листов по длинным сторонам, необходимо вкручивать саморезы с шагом 50 см.
По площади листа саморезы вкручивают, пропуская одну волну. Винты чередуют в шахматном порядке.
Чтобы покрытие получилось максимально ровным, листы не рекомендуется крепить к обрешетке по одному. Сначала необходимо собрать блок, состоящий из 3-4 скрепленных между собой листов, и только затем прикручивать блок к обрешетке.
Как собирать блоки? Для этого укладывается стартовый лист и после того, как он будет выровнен относительно торцов, его закрепляют одним саморезом, вкручивая его в верхней части листа. Затем рядом с ним располагают следующий лист, укладывая его с нахлестом. После выравнивания производится соединение листов между собой при помощи коротких саморезов или стальных заклепок. Аналогично к блоку присоединяется еще один или два листа. Далее производится выравнивание блока и его закрепление на обрешетке.

Как следует крепить профнастил при сооружении ограждений?

При строительстве ограждений сначала собирают каркас, на который будет крепиться профнастил. Каркас собирают из опор, которые устанавливают в ямы и бетонируются. На закрепленные опоры крепят поперечные лаги, которые размещают в два-три ряда.

Перед тем, как начинать крепить профнастил на каркас, нужно будет промерить собранную конструкцию, чтобы убедиться, что не возникло перекосов.
Начинают крепить лист профнастила с торцовой части, вкручивая саморезы с шагом 50 см.
Листы при сооружении ограждений устанавливают, как правило, с нахлестом шириной в одну волну.
При необходимости выступающие части профнастила можно обрезать при помощи ножовки или ножниц по металлу. Инструмент с абразивными дисками (болгарку) использовать не рекомендуется, так как в процессе резки происходит разрушение защитных слоев и на собранном заборе вскоре появятся ржавые пятна.
Торцы листов и места угловых стыков ограждения закрываются путем установки специальных планок. Планки подбираются под цвет профнастила и закрепляются саморезами.

Итак, правильное закрепление профнастила при сборке – это гарантия того, что собранная конструкция будет служить долго, радуя хозяев своей надежностью и привлекательным внешним видом.

Источник: https://okrovlenadom.ru/metallicheskaya/profnastil/kak-pravilno-krepit-profnastil.html

Руководство чем покрыть бетонную крышу гаража

Бетонные крыши, как правило, представляют собой плоские поверхности. Такие крыши являются экономичными, надежными и прочными, а также имеют долгий срок эксплуатации. Выполнены такие крыши гаража из монолитного литья либо же готовых железобетонных плит, которые требуют соответствующего покрытия в дальнейшем. Ознакомиться с инструкцией как покрыть крышу гаража бикростом можно здесь.

На снимке гараж с крышей из бетона

Чем покрыть?

На вопрос, чем же лучше покрыть гаражную крышу из бетонных плит, совсем недавно вполне очевидным был ответ – рубероидом. Так как технология монтажа рубероидных листов подразумевает использование мастики или рубероида, работа является не очень безопасной, к тому же трудо- и время- затратной. В настоящее время появляются новые и усовершенствованные кровельные материалы с улучшенными характеристиками, соответственно использование рубероида стало отходить на второй план.

Современным аналогом рубероида является Бикрост, который относится к мягкой кровле рулонного типа. Процесс монтажа данного материала значительно проще, здесь необходимо использование только газовой горелки для расплавления клеевого слоя, а также валик, кровельная швабра и праймер, который наносится на рабочую поверхность крыши перед укладкой Бикроста. Если сравнивать Биркост с рубероидом, то первый более пластичен и имеет увеличенный срок эксплуатации.

Процесс укладки Бикроста на бетонную и железобетонную крыши состоит из нескольких этапов:

Очистка и выравнивание рабочего основания;
Нанесение специального праймера для лучшего сцепления Бикроста с поверхностью крыши;
После полного высыхания праймера производится непосредственная укладка Бикроста, который раскатывается по поверхности поперек уклона крыши;
Обязательно должны соблюдаться нахлесты торцов не менее 15 см, а по краям — не менее 10 см;
Газовая горелка необходима для разогрева основания Бикроста, а далее при помощи валика раскатывают материал, приклеивая его к поверхности крыши.

Как сделать бетонную стяжку?

Монтаж бетонной стяжки для крыши гаража является достаточно сложным и долгим процессом , но это того стоит. Такая крыша обладает прекрасными гидроизоляционными свойствами, а также исключает деформацию, которая может быть вызвана нагрузкой от большого количества снега.

Поэтапность работ необходимо строго соблюдать:

На уровне верхней части стен гаража сооружаются перекрытия из металлических или деревянных направляющих, которые укладываются горизонтально. Далее вдоль длинных стен и поверх направляющих крепятся элементы перекрытий. Длина их должна быть больше длины гаража примерно на 15 сантиметров с каждой стороны.
Затем на перекрытие стелятся доски встык, и дополнительно закрепляются направляющими с внешних сторон стен гаража.
Сверху на перекрытие укладывается листы рубероида с нахлестом в 10-15см для обеспечения хорошей гидроизоляции.
Поверх гидроизоляции укладывается утеплитель в виде минеральной ваты, либо керамзита.
После укладки утеплителя сверху наносится стяжка из раствора цемента и мелкого песка.
Заливка стяжки производится медленно с заполнением всех пустот и щелей. Выравнивается поверхность стяжки при помощи деревянной рейки.
Стяжка сохнет в течении нескольких дней, только после полного высыхания производится укладка еще одного слоя гидроизоляции и финишного покрытия.

Как залить бетоном?

Смотрите на виде наглядный пример как залить крышу гаража бетоном:

Покрыть бетонную крышу гаража без горелки можно рубероидом или же гидроизолом. Мягкая кровля рулонного типа является отличным вариантом для покрытия бетонной крыши. Кроме этого можно использовать жидкую резина, которая в последнее время пользуется большой популярностью. Читайте руководство как рассчитать фундамент под гараж на этой странице.

Отличной кровлей на бетонного или керамзитобетонного основания крыши гаража послужит Бикрост или Профнастил.

Перекрытие для крыши гаража из пенобетона делается, как правило, односкатным. К тому же именно такой вариант крыши является самым распространенным среди строительства гаражей.

Как постелить Профлист?

Укрыть Профнастилом бетонную крышу достаточно просто. Необходимые инструменты – это шуруповерт, электрический лобзик, рулетка и дисковая пила. Благодаря небольшим размерам гаража, возможно использовать цельные листы кровельного материла. При стандартной ширине Профлиста в 1 метра и при длине гаража в 6 метров на крышу уйдет 6 цельных листов. Первый лист Профлиста крепят при помощи самореза за верхний угол, далее закрепляются все последующие листы. Инструкция как сделать электропроводку в гараже здесь: http://kakgarazh.ru/osveshhenie/instrukciya-kak-sdelat-elektroprovodku-v-garazhe.html.

Специалисты не рекомендуют покрывать плоские крыши гаражей, так как влага от осадков будет попадать под кровлю. Профлист будет служить отличной и надежной кровлей для одно- и двухскатных крыш. Для более лучшего крепления Профлиста на бетонной крыше сначала следует постелить доски, а на них уже при помощи саморезов крепить листы кровли. Читайте обзор характеристик фундамента плиты для гаража.

Фото

На фото мягкая кровля бетонной крыши гаража

На снимке односкатная крыша гаража, покрытая Профлистом

Бетонная крыша, покрытая рубероидом

Утепление крыши

Пенобетон является эффективным утеплителем. Благодаря закрытым порам, пенобетон обладает низкой теплопроводимостью, что способствует использовать его в качестве утеплителя, в том числе и для крыши гаража. Кроме этого пенобетон является легким материалом, устойчив к низким температурам и влаге.

Утепление бетонной крыши гаража, как правило, производятся снаружи. Наиболее часто используемый материал для таких целей – это пенопласт с повышенными прочностными характеристиками.

Ремонт крыши

Если в гараже течет крыша сквозь бетон, значит при строительстве были допущены существенные ошибки. Либо же крыша пришла в негодность после долгого использования. В данном случае придется осуществлять демонтаж крыши и производить гидро- и теплоизоляцию заново. В случае порчи верхнего гидроизоляционного слоя достаточно просто отремонтировать проблемные участки при помощи жидкой резины либо Бикроста. Читайте инструкцию какой выбрать фундамент под гараж и как построить.

Где заказать услуги по ремонту крыши гаража в Москве?

Контактный телефон: +7 (962) 906-91-91

Смотрите на видео инструкцию как сделать крышу гаража из Профнастила своими руками:

Как видно, бетонная крыша для гаража, является крепким и прочным основанием. При соблюдении точной технологии ее сооружения проблем в будущем она практически не доставит. К тому же на бетонную крышу можно постелить практически любое кровельное покрытие.

Источник: http://kakgarazh.ru/krysha/rukovodstvo-chem-pokryt-betonnuyu-kryshu-garazha.html

Технология крепления профлиста на крышу

Качественный и современный профнастил относится к наиболее часто используемым кровельным материалам. Кровли, обустроенные посредством такого материала, отличаются доступной стоимостью, хорошими эксплуатационными характеристиками и долговечностью. Кроме того, профнастил не нуждается в каком-то особом виде обслуживания, а срок эксплуатации достигает почти пятьдесят лет.

Однако, для получения качественного покрытия, необходимо обратить внимание на все тонкости и нюансы крепления этого материала на крыше. Соблюдение правильной технологии монтажа гарантирует получение красивой, долговечной и функциональной кровли.

Устройство обрешётки

Устройство и шаг обрешетки

Профилированный лист относится к достаточно лёгким и прочным кровельным материалам, основанным на использовании стального листа. Показатель жёсткости этого материала прямо пропорционален толщине используемого металла, глубине и конфигурации профиля, а также ширине гофры.

Выполнение шага обрешётки зависит от марки профнастила, кровельного уклона предполагаемых нагрузок в процессе эксплуатации. Высота профиля прямо пропорциональна предельной нагрузке, которую может выдержать профилированный лист.

для профнастила С8 при любом кровельном уклоне выполняется сплошная обрешётка;

для профнастила С10 при кровельном уклоне менее 15° выполняется сплошная обрешётка;

для профнастила С10 при кровельном уклоне более 15° выполняется обрешётка с шагом не более 30 сантиметров;

для профнастила С20 при кровельном уклоне менее 15° выполняется сплошная обрешётка;

для профнастила С20 при кровельном уклоне более 15° выполняется обрешётка с шагом не более 50 сантиметров;

для профнастила С21 при кровельном уклоне менее 15° выполняется обрешётка с шагом не более 30 сантиметров;

для профнастила С21 при кровельном уклоне более 15° выполняется обрешётка с шагом не более 65 сантиметров;

для профнастила НС35 при кровельном уклоне менее 15° выполняется обрешётка с шагом не более 50 сантиметров;

для профнастила НС35 при кровельном уклоне более 15° выполняется обрешётка с шагом не более метра;

для профнастила Н60 при кровельном уклоне не менее 8° выполняется обрешётка с шагом не менее трёх метров;

для профнастила Н75 при кровельном уклоне не менее 8° выполняется обрешётка с шагом не менее четырёх метров.

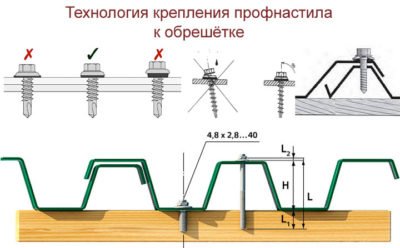

Технология правильного крепления профнастила

Методы крепежа профилированного листа зависят от конструкционных особенностей, которые могут предполагать обустройство кровли, монтаж ограждений и установку потолочного профлиста.

Схема крепления профнастила на узлах крыши

Крепление к обрешётке

Монтировать профлисты к деревянной обрешётке достаточно просто. Весь процесс заключается в следующих этапах:

аккуратный подъём кровельных листов на поверхность крыши, после чего профиль необходимо разложить в необходимом порядке. Можно воспользоваться блочным монтажом по три или четыре кровельных листа;

выполнение нахлеста отдельных профлистов согласно углу наклона кровли и непосредственное крепление кровельного материала в углубления волны. Крепёж доборных элементов выполняется по волнам;

уложенные профлисты целесообразно начинать крепить метизами снизу. Необходимо оставить четырёх сантиметровый свес для защиты фасада от атмосферных воздействий.

Крепление к металлическим прогонам

Крепление к прогонам

Обрешётка в секторе частного домостроительства чаще всего выполняется из древесины. Промышленные здания и другие крупномасштабные сооружения оснащаются металлическим каркасом. Обычно с этой целью используются любой тип металлического профиля с соразмерной предполагаемой нагрузке степенью толщины.

Следует учитывать тот факт, что слишком тяжёлая каркасная конструкция способна неоправданно увеличить нагрузку на несущие конструкции и стропильную систему. Крепление профилированных листов к такому типу каркаса имеет свои особенности и целесообразно подбирать оптимальную толщину металлической обрешётки.

Саморезы, оснащённые специальным сверлообразным концом, могут быть вкручены в металл без просверливания отверстия только при толщине металлической обрешётки менее двух миллиметров.

При более значительном показании толщины необходимо предварительное высверливание отверстий, что значительно усложняет и продлевает весь процесс монтажа профлиста.

Наиболее качественно прикрепить профлист к металлическому основанию позволяет использование саморезов с усиленным буром, который самостоятельно просверливает швеллера. Крепёж монтируется на стыках профлистов с перекрывающими балками. Кроме того, на металлические прогоны профнастил можно прикреплять комбинированными заклёпками.

Крепление к балкам

Для крепления профилированного настила к балкам перекрытий целесообразно использовать специальные саморезы по металлу, обладающие размерами 5,5 на 32 миллиметра. Фиксация кровельного листа выполняется в каждую волну. Такой способ способствует стабилизации поверхностной жёсткости. В местах соединения профильных стыков рекомендуется применять саморезы, имеющие сечение в 5,5 на 25 миллиметров, которые устанавливаются с шагом в сорок сантиметров.

Правила крепления кровли и комплектующих саморезами

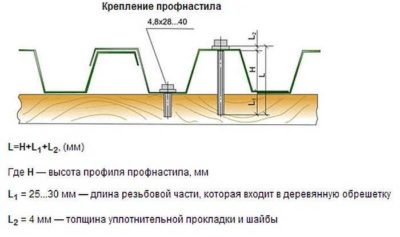

Местом крепления профнастила всегда служит точка прилегания волны кровельного листа к обрешётке. Грамотный подбор длины крепёжных элементов зависит от учёта резьбовой части, которая должна быть длиннее суммы обрешёточной толщины и кровельного материала минимум на пять миллиметров.

Монтаж коньковой части профлиста и самого конка выполняется через верхнюю часть гофры. Длина крепёжного элемента для этой части кровли подбирается в соответствии с высотой гофры.

Как правильно крепить профлисты саморезами

Основные правила по креплению профлиста закреплены в методическом руководстве производителя и состоят в следующем:

поперечный нахлест листов составляет одну крайнюю волну;

профлисты крепятся посредством винтов самонарезающихся по ОСТ 34-13-016 с размером 6,3х30;

местом крепления служит точка прилегания волн к прогонам;

для крепления к бетонным балкам используются дюбель-гвозди;

точкой закрепления листов к нижнему и верхнему прогонам служит каждая волна, которая опирается на прогон;

крепление материала к промежуточным прогонам выполняется через волну;

центры крепежей необходимо смещать на пять миллиметров;

для стыкования профилированных листов используются крайние полки и комбинированные заклёпки d= 0,42 сантиметра по ОСТ 34-13-017;

расстояние крепления продольных стыков составляет 40 сантиметров.

Последовательность укладки листов и элементов кровли

Непосредственному монтажу кровельного покрытия из профлистов предшествует проверка

Крепление профлиста на крыше

геометрических размеров кровельных скатов и, при необходимости, устранение неровностей.

Следующим этапом устанавливается карнизная планка, для закрепления которой используются гвозди и саморезы. Обязательным условием является установка ниже ковра гидроизоляции. При монтаже под профильный настил следует позаботиться о вентиляции подкровельного пространства.

Укладка профнастила на двускатной кровле стартует с торца крыши, а на вальмовой кровле — с центра вальмы. Все кровельные листы следует выравнить по шнуру, который натягивают вдоль карниза.

Очерёдность укладки профлистов аналогична укладке металлочерепичного покрытия. После монтажа кровельного свеса устанавливается первый лист и выполняется временное крепление по центру. Следующие листы выравниваются и также временно крепятся. Профлисты от свеса до коньковой части кровли соединяются между собой саморезами 4,8 на 19 миллиметров с шагом в 50 сантиметров. Установленные четыре листа выравниваются по линии кровельного свеса и закрепляются окончательно.

На уровне свеса и конька для крепления листов к обрешётке выдерживается расстояние через волну. Торцевой край крепится в каждую обрешетину. Серединная часть листа закрепляется в шахматном порядке.

При многорядной укладке к первому профлисту нижнего ряда крепится первый профлист второго ряда, а затем монтируются второй профлист первого ряда и второй профлист второго ряда. Полученные в результате такого монтажа блоки скрепляются между собой.

Подробнее о монтаже своими руками смотрите в видео.

Основные ошибки при работе с профлистом

появление коррозийных изменений и протечек чаще всего связано с неправильным выбором крепёжных элементов или нарушением техники резки кровельных листов. Кроме того, следует обязательно обрабатывать все места реза специальным составом;

случайное повреждение профлистов способствует ускоренному разрушению полимерного покрытия и нарушению целостности;

все повреждённые места на кровельном покрытие из профлистов следует в обязательном порядке обрабатывать антикоррозийным составом с последующим нанесением краски или герметизирующего состава, обладающего повышенным уровнем стойкости;

при оформлении конька и карниза рекомендуется применять специальные доборные элементы, которые выпускаются производителями кровельных материалов именно для этих целей.

Заключение

Для качественного монтажа профлиста следует соблюдать основные технологические правила:

запрещено для крепления профнастила использовать гвозди или электросварку. Крепить кровельные листы рекомендуется посредством шуруповерта или дрели на малых оборотах;

запрещено использовать абразивные режущие инструменты. Для раскроя листов используются исключительно ножницы по металлу или другие специальные инструменты, щадящие полимерное покрытие;

профилированные листы монтируются в местах прилегания нижних сегментов волн к каркасному основанию.

Перед выполнением монтажа профилированных листов следует в обязательном порядке ознакомиться с технологией укладки профнастила и строго соблюдать все рекомендации производителя кровельного материала.

Источник: https://netosadkam.ru/krovlya/profnastil/krepit-na-kryishu.html

Перекрытие из бетона по профлисту

Создание бетонных конструкций за пределами заводов стало повсеместным явлением. Бетонируются фундаменты, несущие стены и перекрытия. Популярным в малоэтажном строительстве становится устройство железобетонных перекрытий по профнастилу. Конструкции, где профлист является несъемной опалубкой, имеют высокую несущую способность, прочность и другие достоинства.

Преимущества перекрытия с профнастилом

Применение профлиста (марка «Н») решает задачи строительства благодаря легкости, жесткости, прочности и коррозионной стойкости. Материал в профиль — волна, формирующая ребра жесткости, которые после отливки бетонной плиты повышают ее несущую способность и конструкции в целом. Лист является несъемной опалубкой, поэтому снижаются расходы арматуры и бетона.

Если он связывается с бетоном, снимает на себя часть нагрузки с плиты перекрытия. Такие монолитные элементы могут опираться на легкий несущий каркас, что удешевляет формирование фундаментов (достаточно столбчатого варианта) строений. Снижаются расходы на стеновые материалы — применяются легкие и теплые газоблоки и пеноблоки. Бетонный раствор заливается на профнастил, не требующий сложной опалубки.

При правильном уходе бетонная плита имеет высокие прочностные показатели, эффективно противостоит воздействию природных условий. Подобные железобетонные плиты имеют сниженную массу. Потолочная поверхность конструкций имеет готовый экстерьер, устойчивый к изменениям температурно-влажностного режима и действию огня. Материал опорной основы удобно транспортировать, он неприхотлив в эксплуатации и рассчитан на длительный период применения. На несущем каркасе профилированный лист монтируется просто, быстро, без применения грузоподъемной техники.

Расчет перекрытия

Чертеж монолитного перекрытия по профнастилу.

К проекту обязательно составляются чертежи, а расчеты делаются в соответствии с рекомендациями СНиП, СТО 0047 -2005 (лучше с помощью профессионалов). Учитываются габариты постройки, величина шага установки поперечных балок, их длина, нагрузка на них и на колонны, характеристики несущего профлиста (ширина, длина, толщина изделий, высота профиля). Следует исходить из того, что каждый лист вдоль своей длины должен опираться на 3 балки. Исходя из планируемой нагрузки на перекрытие, рассчитываются сечение арматуры и высота плиты.

Ее толщина определяется из масштабного отношения 1:30, зависящего от расстояния между поперечными балками. Монолитная бетонная плита может иметь толщину от 70 до 250 мм. Вес, который будет иметь монолитное перекрытие, определит тип и количество металлических колонн, параметры их фундамента, тип балок, величину нагрузки на одну колонну. Глубина волн листового профиля влияет на расстояние между балками: чем она больше, тем чаще устанавливаются балки, так как увеличивается масса бетона в углублениях профиля при нецелесообразности увеличения толщины плиты.

Сокращение шага пролета позволяет исключить прогиб листов. Следует учесть вес дополнительной полезной нагрузки, которую примет межэтажное перекрытие — за норму принято 150 кг/м2, которую следует увеличить на 33%. Общая величина эксплуатационной нагрузки рассчитывается с погрешностью до 0,5 кг.

Из нее определяются размеры поперечного сечения и длина балок. Вертикальные стержневые анкеры позволяют объединить профилированные листы и железобетон, что передает им часть нагрузки. Для пролета шириной в 3 метра потребуется материал толщиной не менее 0,9 мм. На практике вычисления сведены в программное обеспечение, позволяющее формировать рабочую документацию.

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Монтаж перекрытий из профнастила

Балочное перекрытие формируется креплением перфорированных листов на внутренние/внешние полки поперечных балок. Затем формируется опалубка, когда выбрано верхнее крепление листов. Параметры допустимого прогиба профлиста, составляющие 1:250, определяют длину пролета наката. До заливки бетона под поверхность профнастила подставляются временные опоры, обеспечивающие неподвижность конструкции.

На настиле размещается металлическая арматура, выполняется бетонирование нижнего наката путем одного прохода по желобу. Поверхности потолка и пола выравниваются. После набора перекрытием прочности временные опоры снимаются. Монтирование безбалочного монолита предусматривает некоторые нюансы.

Так, длинные армирующие пруты (с регулярной ребристой насечкой на поверхности) укладываются вдоль каждого углубления профилированных листов. Они проволокой вяжутся с металлической сварной сеткой, которая укладывается на профиль сверху. Заливка делается за один проход. После твердения сверху бетонное основание укрывается цементной стяжкой. Монтируется несущий профнастил марок от Н60 до Н114, обеспечивающий высотой профиля необходимую жесткость материала при толщине 0,8 – 1,5 мм.

Профилированные листы крепятся саморезами-бурами длиной 3,2 см (шляпка 5,5 мм). Такие метизы закручиваются без предварительного сверления, пробуривая полку швеллера. Закручиваются они через 20 — 40 см (в каждую впадину профиля, прилегающую к балке), что обеспечивает точность и пространственную жесткость монтирования. Продольный нахлест листов на стыках делается только над поверхностью балок (величина 40 — 60 мм). Стыки прокручиваются саморезами через 2 см.

Армирование

Армирование перекрытия по профнастилу.

Внутренний металлический каркас в монолитном бетоне обеспечивает работу на сжатие, что обеспечивает марочную прочность плиты. Объемная арматурная структура формируется из плоской сварной сетки с ячейками 15 х 15 см и уложенных на дно каждого ребра жесткости продольных отрезков арматуры, которые объединяются вертикальными связями перевязочной проволокой или сваркой. Шаг объемной перевязки 20 см. Концы металлических прутков и сетки привариваются к балкам и колоннам.

Для армирования берется стальной стержень диаметром 10 – 12 мм (марка А 400С). Сетка может создаваться из продольных прутков диаметром 12 мм и поперечных — 0,6 см. Чтобы профнастил сам стал внешней арматурой, на профиле создаются насечки («рифы»), которые сцепляют его с бетоном.

Сталь внутри плиты защищается слоем бетона толщиной до 4 см. Для его создания используются специальные пластиковые фиксаторы, приподнимающие металлические стержни над поверхностью дна ребер жесткости на 20 – 40 мм. Сверху арматура покрывается бетоном также на 20 – 40 мм.

Заливка перекрытий по профнастилу

По возможности перекрытие бетонируется за один раз сразу или целыми пролетами перекрытия. Если это невозможно, точно фиксируется график с учетом времени схватывания материала. Целесообразно пользоваться готовым бетоном марок от М300 и выше с мелкой фракцией щебня (до 5 мм), способной проникнуть в опалубке под арматуру. Вибропрессование обязательно.

Бетонные работы делаются при положительных температурах воздуха, при отрицательных — бетон должен содержать антиморозные пластификаторы. Сначала раствор заливают в перфорации листа, а затем по площадке. При креплении листов на внутреннюю полку двутавра смесь заливается до уровня верхней полки.

Раствор выравнивается гладилками и «железнится» сухим цементом для предохранения от внешних воздействий. Минимальная толщина безбалочного перекрытия 250 мм (считая от нижнего края профиля), в балочном исполнении — 70 – 80 мм (без учета высоты профиля). Уход за материалом включает регулярное увлажнение и укрывание влагоемкими материалами до набора 70% прочности (10 — 14 суток при 20 град.).

В холодную погоду созревание камня значительно удлиняется, его поверхность следует утеплять. При оптимальных условиях созревания камня временные опоры убираются через 28 дней. Материал готов к последующей обработке.

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

Источник: https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html
