Как прикрепить стропила к мауэрлату?

Крепление стропил к мауэрлату

Кровля — это сложная конструкция, основными элементами которой являются  мауэрлат и стропила. Последний в данном случае выполняет роль фундамента и является опорой для всех остальных элементов сооружения. Правильное крепление стропил — необходимое условие профессионального монтажа крыши. Если на данном этапе были допущены ошибки либо использованы некачественные материалы, это может привести к деформации конструкции и даже к преждевременному разрушению кровли. Поэтому все работы нужно выполнять в строгом соответствии с действующими строительными нормами, регулирующими устройство кровель.

Мауэрлат — что это такое

Этот элемент кровли представляет собой массивную балку, которая укладывается параллельно коньку на несущие стены. Само крепление производится специальными шпильками, утопленными в армированный пояс из бетона. Мауэрлат насаживается на их выступающие части, после чего крепление дополнительно усиливается гайками.

Основное назначение мауэрлата состоит в равномерном распределении нагрузки. Благодаря этому элементу она равномерно распределяется по всей протяжённости стен, а не сосредоточена в отдельных точках. При возведении кровли в капитальных зданиях из кирпича, камня или бетона мауэрлат должен использоваться обязательно. В лёгких конструкциях (бревенчатые срубы или дома из бруса) можно обойтись и без него, прикрепив стропила непосредственно к верхнему венцу или брусу стены.

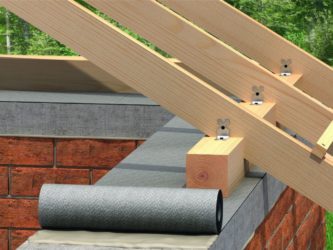

Как крепить стропила к мауэрлату

Существует два основных подхода для крепления стропил к мауэрлату — скользящее соединение и жёсткое.

Скользящее соединение

Этот тип соединения стропил с мауэрлатом нередко ещё называют шарнирным. В данном случае используются модели крепежей, которые допускают беспрепятственное смещение элементов по отношению друг к другу. Само же крепление балок чаще всего выполняется следующими методами:

1. Проделывание специального паза на стропильной ноге. Этой частью стропило укладывается на мауэрлат, после чего место сцепления дополнительно фиксируется скобами или гвоздями.

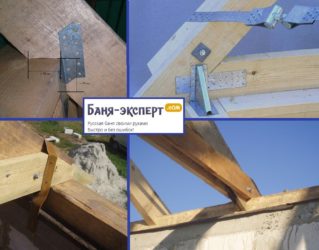

2. Соединение делается специальным металлическим крепежом, называемым «ползунки» или «салазки».

Каждый из представленных вариантов крепления обеспечивает надёжное сцепление стропил с мауэрлатом. В то же время при малейших сдвигах некоторых элементов конструкции, все  составляющие части также сдвигаются относительно друг друга, сохраняя общую целостность кровли. По этой причине скользящее соединение пользуется большой популярностью, особенно если речь идёт о возведении каркасных домов, а также конструкций из бруса или бревна.

Такие дома со временем неизбежно дают усадку, из-за чего изменяется геометрия постройки. Поэтому использование жёсткого соединения может вызвать деформацию или даже  частичное разрушение конструкции.

Жёсткое соединение

Как можно понять из названия, этот тип соединения полностью исключает любое движение между элементами конструкции. Достигнуть этого можно двумя способами:

• создать специальные «сёдла» на стропильной ноге;
• использовать уголки с подшивными опорными брусками.

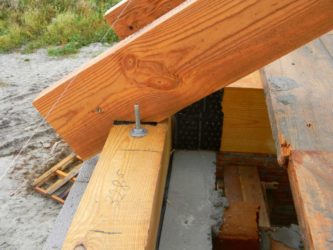

Первый способ является наиболее популярным в современном строительстве. В данном случае стропило цепляется за поверхность с помощью специального паза и дополнительно  фиксируется с помощью гвоздей. Они забиваются под углом таким образом, чтобы произошло их скрещивание в мауэрлате. Также обычно вбивают и третий гвоздь в вертикальном положении. Таким образом удаётся создать очень жёсткий и прочный узел крепления.

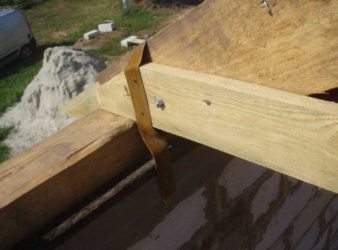

При использовании второго способа крепления, обеспечивается упор стропила на мауэрлат  с помощью специального опорного бруса. Сама же фиксация стропила выполняется с помощью уголков и обязательно  с обеих сторон. Это позволяет исключить возможность для его смещения. Такой тип крепления обычно используется при создании мансард.

Кроме того, в обоих случаях для обеспечения максимальной жёсткости и прочности креплений, применяется дополнительная фиксация специальными скобами, анкерами или проволокой.

Правильное крепление стропил  к мауэрлату — основные требования

От того, насколько точно и профессионально было выполнено крепление стропил к мауэрлату, напрямую зависит прочность и долговечность кровли, а соответственно, и безопасность жильцов дома. Любая ошибка, возникшая при халатном отношении к работе, чревата смещением стропильных ног, дальнейшим перекосом крыши и последующим переделыванием всей работы.

Для работы используется только качественная новая фурнитура

Её список выглядит примерно следующим образом:

• стальные уголки;
• перфорированные монтажные ленты;
• болты, гайки, шайбы;
• кронштейны;
• проволока;
• саморезы;
• пластины;
• металлические уголки (усиленные).

При выборе любого из этих элементов экономия недопустима. Некачественные детали, конечно, поначалу выполнят свою функцию, но со временем они деформируются под весом кровли, что приведёт к ослаблению всей конструкции.

Не жалеть расходных материалов

Наилучшего результата можно добиться, если фиксировать стропила именно на металлические пластины и уголки, поэтому их лучше заранее запасти в достаточном количестве. И, хотя многие экономят на этом, пользуясь лишь гвоздями и проволокой, это можно считать временной мерой. В дальнейшем такие соединения обязательно нужно укрепить, иначе конструкция не будет добротной и долговечной.

Кровельную систему необходимо конструировать на земле

Это является необходимым условием качественной работы. Все необходимые замеры, разрезы, пропилы, разметки и пр. делаются на земле, согласно заранее составленным чертежам. По окончании приготовлений, вся конструкция собирается на земле, чтобы можно было сразу выявить и устранить возможные недочёты. В дальнейшем остаётся только перенести всё на постройку и окончательно смонтировать.

Использование шаблонов — идеальный вариант

Значительно упростить себе задачу можно изготовив специальные шаблоны. Их используют для обеспечения одинаковой глубины и ширины пропилов, соблюдения точного расстояния между стропилами, а также простого крепления мауэрлата под разными углами. Особенно сильно ощущается преимущество от использования таких шаблонов при монтаже сложных кровельных конструкций. Кроме того, использование шаблонов намного снижает риск допустить ошибку. Поэтому лучше заранее потратить немного времени на разработку чертежей и изготовление шаблонов, чтобы потом выполнить всю работу быстро и без помарок.

Подытожив, можно сказать следующее: к обустройству стропильной системы следует подходить максимально ответственно и аккуратно. Здесь ни в коем случае нельзя допускать спешки и халатного отношения. До начала самих монтажных работ стропильную систему нужно тщательно спроектировать, определив точные места расположения всех узлов. Также перед окончательным монтажом, лучше увериться в правильности расчётов, собрав конструкцию на земле. Только в этом случае можно гарантировать, что кровля будет прочной и надёжной и в дальнейшем её эксплуатация не будет омрачена неприятными сюрпризами.

Источник: http://diyroof.ru/kreplenie-stropil-k-mauerlatu/

Как крепить стропила к мауэрлату

Каждому, кто решил самостоятельно построить дом, необходимо помимо всего прочего разобраться в том, как правильно крепить стропила кровли к мауэрлату. Это одно из самых ответственных соединений, от правильности выполнения и надежности которого напрямую зависит срок эксплуатации кровельной конструкции и, конечно же, безопасность людей, пребывающих в доме. Именно поэтому важно досконально разобраться во всех нюансах соединения стропильных ног с другими элементами кровли, чтобы избежать трагических последствий.

Как крепить стропила к мауэрлату

Какие стропильные соединения существуют?

Способ сочленения стропил с мауэрлатом подбирается с учетом особенностей конкретной системы. Самое главное – обеспечить оптимальное распределение поступающей нагрузки от веса кровельной конструкции в целом и непосредственно стропил на стены строения.

Висячие стропила

Существует несколько основных узлов соединения, главными среди которых являются, прежде всего, соединения стропильных ног с мауэрлатом, а также крепление брусьев к дополнительным конструктивным элементам с целою увеличения жесткости и в целом прочности крыши.

Непосредственно мауэрлат — это сравнительно толстая балка, закрепляемая по верхней части внешней стены дома параллельно по отношению к коньку кровли. Как правило, для устройства мауэрлата применяется брус сечением 150х150 мм. Крепление опорной системы к стене обычно выполняется с использованием оцинкованных шпилек.

Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном. Варианты со скользящим соединением с мауэрлатом

Основные принципы крепления стропил к мауэрлату

Необходимость в монтаже брусьев на мауэрлат возникает в процессе обустройства безраспорных и распорных конструкций. Висячие и наслонные стропила устанавливаются на опорную систему с применением скользящего либо жесткого сочленения. Подходящий метод соединения подбирается с учетом особенностей конкретной конструкции.

Основные принципы крепления стропил к мауэрлату

Врубка для соединения должна быть сделана непосредственно в стропилине. Создание врубки в опорной системе нежелательно по той причине, что это способно уменьшить несущую способность опорного бруса и в целом поспособствовать снижению надежности системы.

При жестком соединении полностью исключается вероятность смещения конструктивных элементов в любых направлениях. Для достижения требуемой жесткости выполняется крепление с применением металлических уголков. Также это можно сделать путем создания специальных вырезов в стропильных ногах. Эти вырезы в стропилинах дополнительно закрепляются скобами или саморезами, также можно использовать болты и прочие крепежные элементы.

Крепление стропил

Настоятельно рекомендуется делать проволочную скрутку. Благодаря ей будет обеспечиваться дополнительная надежность соединения стропилин с опорным брусом.

Скользящие крепления

При обустройстве кровельных систем деревянных строений довольно часто выполняется скользящее соединение стропилин с мауэрлатом. Для его создания используются т.н. «салазки». Это специальный крепеж, соединяющий элементы системы таким образом, что у стропильных ног остается определенная свобода, благодаря чему в дальнейшем удается предотвратить появление всевозможных деформаций крыши во время естественной усадки строения из натуральной древесины.

Скользящие крепления

Использование уголка для соединения элементов конструкции

При выборе метода крепления стропил кровли к мауэрлату нужно ориентироваться на особенности конкретной крыши. В случае с деревянными постройками обычно используется скользящее соединение, во всех остальных же ситуациях сочленение делается жестким.

Схема усиления стропил дополнительными подкосами

Если предпочтение отдается соединению с применением специальных вырезов, работу нужно начинать непосредственно с их подготовки. Вырезы делайте так, чтобы стропилина безо всяких проблем устанавливалась своей горизонтальным участком на мауэрлат, а угол наклона бруса соответствовал наклону кровельного ската. Для фиксации одного бруска будет достаточно трех гвоздей, два из которых следует вбить по обеим сторонам стропилины под углом. Последний гвоздь забивайте в направлении вертикально сверху. Используйте проволоку для усиления соединения. В результате вы получите максимально прочное и жесткое соединение.

Наиболее распространенным методом соединения стропил с мауэрлатом является способ, предполагающий применение подшивного бруса и уголка. В данном случае работа начинается с того, что стропилина разрезается под требуемым углом. Угол подбирается в соответствии с уклоном кровельного ската, закрепленным в проекте.

Далее необходимо установить по краю опорного бруса подшивной брус длиной порядка 100 см. Стропилина будет жестко упираться в этот брусок по линии давления. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без сдвигов и прочих нарушений. Боковое крепление стропильной ноги к опорной системе выполняется металлическими уголками. Такие крепежные элементы позволяют предотвратить поперечное смещение стропилин. Дополнительно специалисты рекомендуют усиливать узлы крепления за счет специальной проволоки.

Существует несколько разновидностей уголков, которые можно использовать для сочленения стропилин с мауэрлатом.Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия под анкера, благодаря которым значительно уменьшается вероятность обрыва крепежа под воздействием нагрузок или в процессе осадки строения. При помощи уголка марки КР5 можно крепить элементы конструкции с большим значением несущей способности. Уголок марки КР6 имеет упрочненную конструкцию и используется для фиксации тяжелых элементов.

Крепление

Дополнительно применяются уголки марки КМ, для изготовления которых традиционно используется перфорированная сталь. С их помощью закрепляют основные несущие и разного рода дополнительные элементы стропильной системы. Среди преимуществ такого крепежа нужно отметить возможность применения традиционных шурупов и саморезов, а также отсутствие необходимости привлечения к монтажным работам спецтехники.

Крепеж для стропил

Также в продаже доступны усиленные уголки марки KMRP. Они предназначены для фиксации конструктивных элементов под прямым углом. Такие изделия обеспечивают качественную фиксацию стропил. Подобные уголки можно регулировать, что делает работу максимально удобной.

Порядок выполнения жесткого соединения

Крепление, как уже отмечалось, может выполняться по жесткой и скользящей технологиям.

Жесткое сочленение традиционно применяется при фиксации стропил наслонного типа. Такая работа требует обеспечения максимально прочной посадки стропилины на опорный брус. Жесткое соединение не должно подвергаться никаким усилиями. Для получения нужной жесткости можно использовать метод врубки и нашивки.

Установка стропил своими руками

При креплении с врубками в первую очередь необходимо подготовить врубки на каждой отдельной стропилине. Высота подобной выемки должна быть не более 1/3 высоты бруса. Каждую стропилину надо упереть в мауэрлат подготовленными выемками и закрепить с помощью двух гвоздей, забитых по бокам стропильной доски. Для дополнительной фиксации нужно забить третий гвоздь, только уже вертикально. Такой метод получил наиболее широкое распространение и традиционно используется при обустройстве кровельных систем любого уровня сложности.

Шаблоны для разметки врубок стропил для монтажа стропильной системы

Помните, что врубку можно делать исключительно в стропилинах. Создавать подобные «седла» в мауэрлате нельзя, т.к. из-за этого будет снижаться показатель его несущей способности.

В соответствии со вторым способом фиксации стропилин к мауэрлату (метод нашивки) нужно предварительно подготовить дополнительные бруски длиной 1 м. Они будут подшиваться к стропилинам, и непосредственно деревянные брусья будут упираться в поверхность мауэрлата. Бруски фиксируются с помощью рассмотренных ранее уголков.

Если один конец стропилины фиксируется с применением метода жесткого сочленения, второй конец должен быть закреплен «скользяще». Свойства древесины таковы, что она имеет склонность менять свой объем в зависимости от погодных явлений. И в том случае, если оба конца бруса будут закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и довольно быстро приведет к нарушению их прочности и в целом деформации.

Особенности скользящего соединения

Схема скользящей опоры для стропил

Такое сочленение, как уже отмечалось, используется при обустройстве кровельных систем домов, построенных из древесины (бруса, сруба и пр.). Жесткое сочленение запрещается использовать из-за все тех же свойств древесины.

После завершения строительства материал еще пару лет будет меняться в размерах, т.е. давать усадку. Стропильные элементы тоже будут двигаться, так что ни о каких жестких соединениях речи быть не может, т.к. из-за них стены дома попросту деформируются.

Важно дать стропильным ногам небольшую свободу движений. Делается это с помощью уже упоминавшихся «салазок». Также монтаж может выполняться с применением специальных уголков, имеющих продолговатое крепежное отверстие.

Распорки, подкосы и бабки крепятся к стропилинам за счет хомутов и скоб. Дополнительно должно обеспечиваться крепление стропилин к стенам здания при помощи проволочных скруток. Благодаря им будет существенно снижен риск срыва кровельной системы при сильном ветре.

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

Инструкция по креплению стропил к балкам

Важно знать не только порядок соединения стропилин с мауэрлатом, но и особенности скрепления этих элементов с другими частями кровельной конструкции. Одним из таких моментов является соединение стропилин с балками. Последние опираются на стены дома и располагаются в единой плоскости со стропилинами.

Крепление стропил к балкам

Для выполнения подобного соединения нужно вырезать на концах балок перекрытий специальные выемки, в которые в дальнейшем будут вставляться брусья стропил. Для обеспечения максимально ровной укладки поперечных балок, можно натянуть на крайние бруски струну и ориентироваться по ней.

Таблица шага стропил

Нюансы соединения брусьев в коньковой части

В этом месте сочленение обычно выполняется по методу «встык». Для этого нужно, прежде всего, подрезать верхний край стропилин под углом. Угол подрезки должен быть таким же, как угол наклона кровельного ската. Для облегчения работы рекомендуется сделать шаблон и обрезать все стропильные ноги по нему. Скрепление стропилин под коньком выполняется с помощью двух гвоздей, которые забиваются под углом.

Дополнительно стык можно усилить деревянной либо металлической накладкой, притянутой с помощью гвоздей или болтов соответственно. Стропилины скрепляются с коньковым брусом. Такая технология довольно сложна в исполнении, из-за чего в частном домостроительстве почти не применяется.

Самым любимым и популярным среди строителей вариантом монтажа в данном случае является сочленение «внахлест». Стропилины скрепляются своими боковыми частями и стягиваются гвоздями либо болтом. Также для соединения подходят специальные оцинкованные шпильки. Этот метод отличается особой простотой выполнения, из-за которой и пользуется такой большой популярностью.

Нюансы соединения брусьев в коньковой части

Рекомендации по удлинению стропильных ног

В процессе соединения мауэрлата и стропильных ног нередко возникает необходимость удлинения последних. Стандартное значение длины пиломатериала равняется 6 метрам. При необходимости получения более длинных балок их приходится наращивать. Существует три основных способа удлинения стропилин.

1. В соответствии с первым способом сначала торцы брусьев спиливаются под углом в 45 градусов. Между собой бруски стягиваются болтом. Обычно используется крепеж диаметром 14 мм, но вполне подойдет и 12-миллиметровый болт.
2. Второй метод предполагает крепление «встык». Для этого нужно обрезать торцы брусков под углом в 90 градусов, после чего прибить на стык по обеим сторонам накладки из досок. Помните о том, что крепежные элементы должны быть установлены в шахматном порядке. При желании вместо деревянных пластин можно использовать металлические накладки.
3. И третий способ соединения двух стропилин известен под названием «внахлест». Для его выполнения торцы брусьев можно обрезать под произвольным углом. Важно, чтобы участок стыка двух стропилин был не меньше 100 см. Крепления также должны размещаться шахматно.

   Соединение и наращивание стропил «внахлест»

В случае если для выполнения соединений будут использоваться гайки с болтами, нужно обязательно использовать специальные шайбы либо пластины. Без них гайки могут попросту «утонуть» в материале. Среди всех существующих вариантов соединений крепеж с использованием гвоздей является наименее надежным, поэтому его рекомендуется использовать только в крайних случаях.

От того насколько правильно будет выполнено соединение бруса с мауэрлатом напрямую зависит срок службы, качество и надежность кровли. Вне зависимости от выбранного способа соединения нужно придерживаться основных правил. Прежде всего, плоскости элементов должны максимально плотно прилегать друг к другу. Этого можно добиться только путем точного и аккуратного выполнения всех углублений и врубок.

Усиление стропил

Стропильная система – это основа, «скелет» любой крыши, поэтому к ее обустройству нужно подходить со знанием дела. От правильности установки и фиксации основных элементов конструкции напрямую зависит срок ее службы и основные эксплуатационные характеристики. Поэтому будьте внимательны, придерживайтесь полученных рекомендаций на каждом этапе монтажа и все получится. Удачной работы!

– Как крепить стропила к мауэрлату

Источник: http://tolkostroyka.ru/krysha/kak-krepit-stropila-k-mauerlatu/

Мауэрлат для разных видов крыш: установка и крепление стропил

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

   Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.

   Концы болтов должны быть достаточно длинными для накручивания гаек

3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.

   Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Каждый метод обладает определенной степенью надёжности

: крепление стропил к мауэрлату

https://.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

Источник: https://kakpostroit.su/kreplenie-stropil-k-mauerlatu/

Крепление стропил — как верно крепить стропила к мауэрлату

03-10-2017Крыша

Стропильная система – каркас крыши дома, который несет на себе и равномерно распределяет вес кровельного пирога, иногда доходящий до 500 кг/м2.

Надежность этого необычного остова зависит от трех факторов: точности расчета, исходя из чего подбирается количество и сечение опорных элементов, материал, из которого он изготавливается, и от правильности технологии крепления. Зная, как верно крепить стропила, возможно значительно увеличить несущую свойство каркаса, сделав его более прочным и надежным.

Ошибки в монтаже, напротив, приводят к ощутимым утратам прочности и деформациям крыши. В данной статье мы поведаем об основных видах и методах креплений, благодаря которым возможно как следует установить стропила своими руками.

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев либо металла, каковые придают конструкции форму, уклон, и равномерно распределяют ее вес между несущими стенками. Его главным компонентом являются стропильные ноги, воображающие собой установленные под углом балки, каковые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

• Наслонные. Наслонными стропилами именуют опорные элементы, каковые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система для того чтобы типа употребляется в сооружениях, имеющих в одну либо более несущие стенки, на каковые возможно «наслонить» стропила. Такое крепление стропил разрешает разгрузить их за счет применение дополнительных вертикальных опор.
• Висячие. Висячими называются элементы, каковые имеют лишь одну точку опоры, располагающуюся там, где происходит крепление стропил к стенке либо мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, исходя из этого она улучшается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом именуют массивный брус либо балку с сечением 150х150 мм либо 200х200 мм, укладываемый вдоль несущих стен сооружения, на каковые потом будут опираться стропильные ноги. Он смягчает давление на стены дома, и равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен возможно посредством анкерных болтов либо вмурованных железных шпилек.

Основные соединительные узлы

Стропильный каркас именуют системой, по причине того, что все его элементы тесно взаимосвязаны и зафиксированы, в следствии чего конструкция крыши получает устойчивую форму, жесткость и высокую несущую свойство. Любой соединительный узел между его частями есть уязвимым местом, которое может легко деформироваться под нагрузкой, исходя из этого все крепления должны быть выполнены строго по технологии. Умелые мастера выделяют типы соединений в конструкции кровли:

1. Крепление стропил к коньковому брусу. Данный соединительный узел характерен лишь для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться посредством железных накладок, гвоздей либо скользящих креплений-ползунов.
2. Крепление стропил к мауэрлату. Наиболее серьёзным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем возможно посредством гвоздей, железных уголков либо деревянных брусков.
3. Соединение стропил между собой. Дабы удлинить стропильные ноги, в случае если протяженность ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой посредством гвоздей, клея либо железных накладок.
4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила смогут соединяться с затяжкой, ригелем либо подкосами для повышения жесткости, прочности и несущей способности.

Учтите, что каждые запилы, делаемые, дабы прикрепить стропила к балкам, мауэрлату либо другим конструктивным элементам каркаса приводят к уменьшению их прочности, исходя из этого умелые мастера советуют соединять их между собой посредством уголков и накладок.

Методы фиксации

Решая вопрос, как крепить стропила к мауэрлату либо коньковому прогону, нужно верно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными параметрами выбора крепежа являются материал, использованный для изготовления стропила, их сечение, и вид нагрузки, которому они подвергаются. Существуют следующие методы крепления стропил:

• Посредством железных уголков. Железные уголки с отверстиями под саморезы либо гвозди являются самым надежным и прочным вариантом твёрдого крепления стропил к мауэрлату, стенкам либо коньковому прогону. Они разрешают большое количество кратно расширить жесткость и несущую свойство конструкции стропильного каркаса.
• Посредством железных накладок. Для соединения элементов стропильного каркаса кроме этого применяют перфорированные стальные накладки, каковые разрешают выполнить их фиксацию без изготовления запила в мауэрлате либо стропилах, благодаря чему сохраняются их высокие прочностные качества.
• Посредством «чурок». Чурками именуют маленькие брусочки квадратного сечения, каковые устанавливаются между стропилами и коньковым прогоном либо мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.
• Посредством скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном либо мауэрлатом – применение подвижных креплений, каковые в быту именуют салазки либо ползуны. За счет их подвижности возможно компенсировать изменение размеров элементов, которое происходит в ходе усадки.

Умелые мастера уверены в том, что наиболее надежным методом фиксации стропил есть применение железных уголков, каковые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между коньковым брусом и стропильной ногой либо мауэрлатом, является своеобразным распором между ними.

Разновидности креплений

Дерево — природный материал, который в ходе выравнивания влажности и подсыхания дает большую усадку, почему линейный размеры сооружения изменяются. Как раз исходя из этого умелые мастера советуют возводить крышу для брусовых и бревенчатых домов, спустя год по окончании постройки, в то время, когда процесс усадки переходит из активной в пассивную фазу. В случае если зафиксировать деревянные элементы каркаса жестко, то по окончании подсыхания крыша дома может деформироваться. Исходя из этого для соединения стропил применяют следующие виды креплений:

1. Твёрдые. Твёрдыми креплениями именуют такие разновидности крепежной фурнитуры, каковые не могут компенсировать трансформации размеров древесины в ходе подсыхания. Они снабжают прочную, надежную фиксацию, но, они смогут стать обстоятельством деформации каркаса, приводящей к трансформации геометрии кровли, протечкам либо кроме того обрушению конструкции. К данной разновидности крепежа относятся железные уголки, железные накладки и деревянные «чурки».
2. Подвижными. Подвижными крепления именуют методы фиксации, каковые за счет скользящих вдоль своей оси деталей смогут компенсировать изменение размеров стропильного каркаса в ходе усадки сооружения. Каркас, закрепленный посредством ползунов либо салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. Посредством таких креплений возможно возводить крыши для деревянных домов, не прошедших процесс усадки.

Примечательно, что существует пара вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним твёрдым и двумя скользящими креплениями, каковые снабжают достаточную подвижность при большой прочности и жесткости конструкции.

Виды крепежных элементов

Среди умелых кровельщиков не стихают споры, чем действеннее делать крепление стропил к балкам перекрытия и мауэрлату.  Но, как правило загвоздка в том, что в данных условиях практичнее применять – гвозди либо саморезы. Оба эти крепежные элемента владеют своими преимуществами и недостатками:

• Гвозди хороши тем, что для их забивания нужен лишь молоток, который имеется в каждом хозяйстве. Но, кое-какие мастера сетуют на то, что забивать их вручную через чур долго. Стоит напомнить, что для фиксации стропил употребляются особые зазубренные гвозди, каковые надежно сцепляются с древесиной.
• Для сборки стропильного каркаса применяют оцинкованные саморезы, каковые не опасаются коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и комфортно посредством портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большая часть умелых кровельщиков сходятся на том, что для фиксации стропильных ног лучше применять оцинкованные ершенные гвозди, протяженность которых на 5-3 мм превосходит толщину пиломатериалов. Верно подобранные крепежные элементы – залог качественной и долгосрочной фиксации каркаса крыши, которой будет не страшны ни механические действия, ни ветровая нагрузка.

-инструкция
